Type de produit	Interphone vidéo
Marque	Hager
Modèle	RER513X
Utilisation	Platine de rue pour système vidéo 2 fils, pose en saillie
Nombre de boutons d'appel	1
Couleur	Anthracite (RAL 7021)
Matériau	Plastique (bouton poussoir)
Dimensions (H × L × P)	196 × 101 × 40 mm
Hauteur de montage recommandée	1,5 m
Alimentation	24 V DC
Consommation caméra (fonctionnement)	240 mA
Consommation caméra (veille)	6 mA
Consommation chauffage caméra	100 mA
Résolution caméra	720 × 480 px
Angle d'ouverture horizontal	140°
Angle d'ouverture vertical	120°
Courant de commutation ouvre-porte max.	1 A
Durée de déverrouillage	1 à 10 s (réglable)
Température de fonctionnement	-20 à 55 °C
Température de stockage	-30 à 80 °C
Humidité relative	5 à 75 % (sans condensation)
Entretien	Nettoyer la caméra avec un chiffon doux ; ne pas exposer à la lumière directe du soleil
Sécurité	Utilisation conforme aux normes en vigueur ; installation par un professionnel recommandée
Compatibilité	Étiquettes 30 mm ; extension vidéo possible

FOIRE AUX QUESTIONS - RER513X HAGER

Comment installer la platine de rue RER513X ?

Fixez la platine en saillie à une hauteur recommandée de 1,5 m. Utilisez les câbles de section 0,5 à 0,8 mm² et connectez-la au système 2 fils. Consultez le schéma de câblage dans la notice.

Comment régler la caméra ?

La caméra se règle via la vis de fixation frontale. Orientez-la pour éviter les sources de lumière directe ou les forts contrastes.

Puis-je connecter plusieurs platines ?

Oui, l'extension vidéo est possible avec d'autres platines compatibles du système ELCOM HOME Set.

Comment configurer la durée d'ouverture de porte ?

La durée de déverrouillage est réglable de 1 à 10 secondes via le menu de configuration de l'écran intérieur.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre et qu'aucun obstacle ne gêne la vue. Ajustez l'angle de la caméra pour éviter les zones très lumineuses.

L'éclairage du porte-nom est-il réglable ?

Non, le rétro-éclairage du porte-nom consomme 45 mA et n'est pas réglable. Il s'allume automatiquement lors de l'appel.

Quel type d'étiquette utiliser pour le porte-nom ?

Utilisez une étiquette de dimensions 72,4 × 30,1 mm avec une épaisseur maximale de 0,5 mm.

La platine est-elle résistante aux intempéries ?

Oui, la plage de température de fonctionnement est de -20 à 55 °C et l'humidité relative jusqu'à 75 % sans condensation.

Peut-on désactiver la tonalité d'appel ?

Oui, la tonalité d'acquittement peut être déconnectée via le réglage du poussoir d'appel.

Où trouver des pièces de rechange ?

Contactez un distributeur agréé Hager ou consultez le site officiel pour commander des pièces comme le poussoir ou le module caméra.

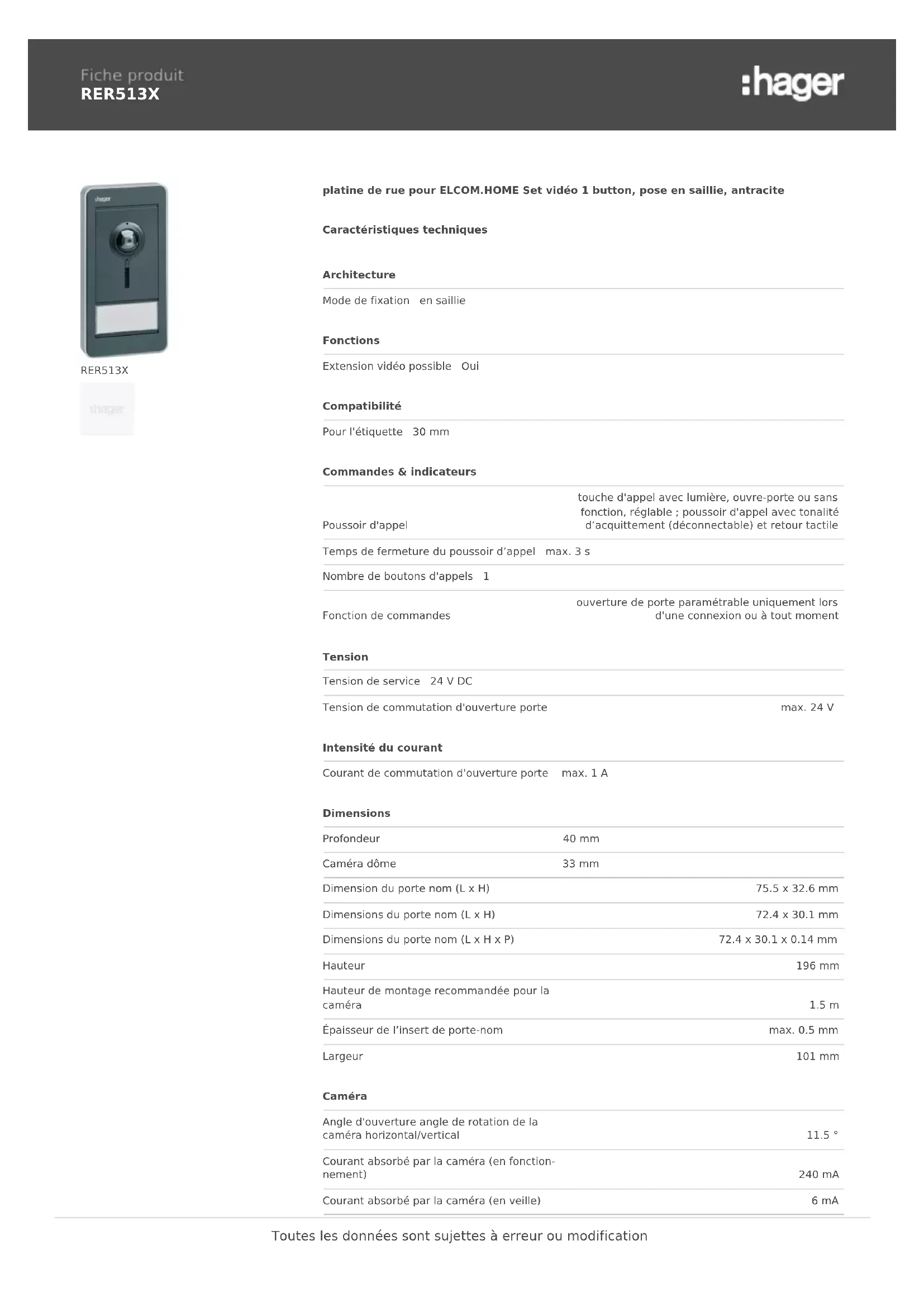

MODE D'EMPLOI RER513X HAGER

platine de rue pour ELCOM. HOME Set vidéo 1 button, pose en saillie, antracite

Architecture

Mode de fixation en saillie

Fonctions

Extension vidéo possible Oui

Compatibilité

Pour l'étiquette 30 mm

Commandes & indicateurs

Poussoir d'appel	touche d'appel avec lumière, ouvre-porte ou sans fonction, réglable ; poussoir d'appel avec tonalité d'acquittement (déconnectable) et retour tactile
Temps de fermeture du poussoir d'appel max. 3 s
Nombre de boutons d'appels 1
Fonction de commandes	ouverture de porte paramétrable uniquement lors d'une connexion ou à tout moment

Tension

Tension de service 24 V DC
Tension de commutation d'ouverture porte	max. 24 V

Intensité du courant

Courant de commutation d'ouverture porte max. 1 A

Dimensions

Profondeur	40 mm
Caméra dôme	33 mm
Dimension du porte nom (L x H)		75.5 x 32.6 mm
Dimensions du porte nom (L x H)		72.4 x 30.1 mm
Dimensions du porte nom (L x H x P)		72.4 x 30.1 x 0.14 mm
Hauteur		196 mm
Hauteur de montage recommandée pour la caméra		1.5 m
Épaisseur de l'insert de porte-nom		max. 0.5 mm
Largeur		101 mm

Caméra

Angle d'ouverture angle de rotation de la caméra horizontal/vertical	11.5 °
Courant absorbé par la caméra (en fonctionnement)	240 mA
Courant absorbé par la caméra (en veille)	6 mA

Courant absorbé par le chauffage de la caméra 100 mA

Résolution caméra (horizontal x vertical)	720 x 480 px
Ensemble caméra	réglage de la caméra par vis de fixation d'accès frontal
Angle d'ouverture horizontal de la caméra	140 °
Angle d'ouverture vertical de la caméra	120 °

Matières

Couleur anthracite
Couleur RAL RAL 7021 - Gris noir
Aspect de la surface mat
Matériau bouton poussoir d'appel	poussoir d'appel en matière plastique

Mode de montage

pour montage vertical

Câble

∅ de conducteur

0.5...0.8 mm

Equipement

Courant rétro-éclairage porte-nom	45 mA
Durée de déverrouillage ouvre-porte	1...10 s
Face avant	mécanisme d'ouverture invisible

Utilisation

Technologie du système

2 fils

Conditions d'utilisation

Température de service	-20...55 °C
Température de stockage/transport	-30...80 °C
Humidité relative de l'air (sans condensation)	5...75 % (sans condensation)

Instructions

	Attention ! Ne pas diriger la caméra directement sur des sources de lumière / rayons directs du soleil, sur un fort contraste ou sur un support fortement réflé-chissant.
Texte d'indication
