WTZPA20UC - Adaptateur électrique BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur électrique
Marque	Bosch
Modèle	WTZPA20UC
Catégorie	Adaptateur secteur pour laveuse et sécheuse
Alimentation côté ligne	208/240 V, 60 Hz, 24 A max.
Alimentation côté charge	208/240 V, 12 A max. par sortie
Nombre de prises côté charge	2 × NEMA 6-15R
Type de prise côté ligne	NEMA 14-30P (4 broches)
Type de prise côté charge	NEMA 6-15R (2 prises)
Protection	Fusible interne individuel par circuit côté charge
Fusible de remplacement	Réf. BSH 10013781
Utilisation prévue	Alimenter les laveuses et sécheuses BSH uniquement
Conditions d'utilisation	Intérieur, endroits secs uniquement
Consignes de sécurité	Ne pas ouvrir, ne pas modifier, brancher uniquement sur prise NEMA 14-30 mise à la terre avec circuit dédié
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Pièces détachées	Fusible de rechange BSH 10013781

FOIRE AUX QUESTIONS - WTZPA20UC BOSCH

À quoi sert l'adaptateur Bosch WTZPA20UC ?

Cet adaptateur permet de brancher une laveuse et/ou une sécheuse BSH sur une prise NEMA 14-30 (208/240 V, 60 Hz) en convertissant la fiche en deux prises NEMA 6-15.

Quels appareils puis-je connecter à cet adaptateur ?

Seuls les appareils BSH compatibles, comme les laveuses et les sécheuses, peuvent être branchés. Ne convient pas aux autres marques.

Quelle est la tension et l'intensité maximale côté ligne ?

Côté ligne : 208/240 V, 60 Hz, 24 A max.

Quelle est la tension et l'intensité maximale par sortie côté charge ?

Chaque sortie NEMA 6-15 délivre 208/240 V avec un maximum de 12 A.

Puis-je utiliser une rallonge avec cet adaptateur ?

Non, l'utilisation de rallonges est interdite aussi bien côté ligne que côté charge pour des raisons de sécurité.

Comment remplacer le fusible interne ?

Débranchez l'adaptateur, retirez le porte-fusible avec un outil pointu, remplacez le fusible défectueux par un fusible BSH réf. 10013781 uniquement, puis réinsérez le porte-fusible jusqu'à déclic.

Puis-je ouvrir l'adaptateur pour le réparer ?

Non. Il est strictement interdit d'ouvrir ou de modifier l'adaptateur. En cas de dommage, remplacez-le.

L'adaptateur est-il étanche ou utilisable en extérieur ?

Non, l'adaptateur est conçu pour une utilisation en intérieur et dans des endroits secs uniquement. Ne l'exposez pas à l'humidité.

Comment nettoyer l'adaptateur ?

Débranchez-le toujours avant nettoyage. Utilisez un chiffon sec, jamais humide ou mouillé.

Que faire si l'adaptateur est endommagé ?

Cessez immédiatement de l'utiliser et remplacez-le. N'essayez pas de le réparer vous-même.

MODE D'EMPLOI WTZPA20UC BOSCH

Adaptateur secteur pour laveuses et sécheuses BSH uniquement.

Configuration NEMA 14-30P à 6-15R.

⚠ CONSIGNES DE SÉCURITÉ IMPORTANTES!

LISEZ ATTENTIVEMENT, SUIVEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION ET CONSERVEZ CES INSTRUCTIONS.

Cet adaptateur secteur peut être branché sur une prise NEMA 14-30 208/240 V 60 Hz (4 broches). L'adaptateur possède deux prises NEMA 6-15 (côté charge) qui sont uniquement destinées à alimenter en électricité les laveuses et les sécheuses BSH.

Tous les circuits côté charge sont protégés individuellement par un fusible interne.

AVERTISSEMENT :

• Utilisez uniquement le fusible de remplacement B/S/H, numéro de pièce 10013781, dans cet adaptateur.
• Branchez cet adaptateur uniquement dans une prise NEMA 14-30 mise à la terre sur un circuit dédié.
• N'OUVREZ PAS L'ADAPTATEUR. NE CHANGEZ NI MODIFIEZ AUCUNE PARTIE DE CET ADAPTATEUR.
• N'utilisez pas l'adaptateur s'il est endommagé.
• N'utilisez pas de rallonges attachées au côté ligne ou côté charge de cet adaptateur.
• N'utilisez pas l'adaptateur lorsqu'il est mouillé. Ne nettoyez pas l'adaptateur avec un chiffon mouillé ou un chiffon humide.
• Utilisez à l'intérieur et dans des endroits secs uniquement.
• Pour réduire le risque de choc électrique, débranchez l'adaptateur ou les cordons de l'appareil avant de réparer tout appareil connecté à l'adaptateur.
• Insérez complètement les fiches dans les prises.

MISE EN GARDE :

- Assurez-vous que l'interrupteur/bouton d'alimentation de l'appareil est en position d'arrêt avant de connecter ou de déconnecter l'adaptateur à la prise ou les cordons d'alimentation de l'appareil à l'adaptateur.

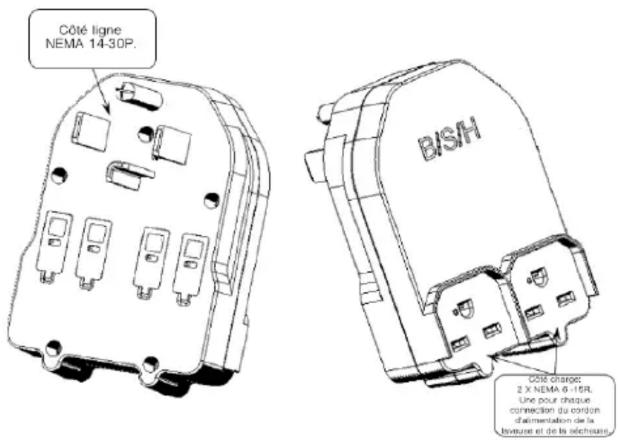

Technique :

• Côté ligne: 208/240 V, 60 Hz, 24 A max.
• Côté charge: 208/240 V, 12 A max. pour chaque sortie

Côté ligne NEMA 14-30P. BISH Côté chargé: 2 X NEMA 6-15R. Une pour chaque correction du ordon d'alimentation de la loverture et de la selechueur

Remplacement des fusibles :

• Débranchez l'adaptateur secteur de la prise murale.
• Retirez le porte-fusible à l'aide d'un outil pointu, comme illustré.
• Remplacez le mauvais fusible suspect par un bon connu. UTILISEZ UNIQUEMENT LE FUSIBLE DE REMPLACEMENT BSH, RÉFÉRENCE 10013781.
• Réinstallez le fusible et le porte-fusible dans l'adaptateur secteur en vous assurant qu'il s'enclenche en place.
