Notice d'utilisation Capteurs de débit SI0551 SI5004 704339 / 02 04 / 2021 FR2 Contenu 1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 4 21 Applications 4 22 Fonctionnement surveillance de débit 4 3 Montage 5 31 Lieu de montage 5 32 Parasites dans la conduite 6 33 Montage 6 4 Raccordement électrique 7 5 Eléments de service et d'indication 7 6 Mise en service et réglages à l'eau 8 61 Réglage du débit maximum (option) 8 7 Réglages supplémentaires (option) 9 71 Réglage du débit minimum 9 72 Récupérer les réglages de base effectués en usine (Reset) 9 73 Verrouiller / déverrouiller l'appareil 9 8 Défaut lors du réglage 10 9 Fonctionnement 10 10 Entretien 113

Remarque préliminaire

• Une demande d'opération est indiquée par " ► ". Exemple : ► Vérifier le bon fonctionnement de l'appareil.

• Un retour d'information correspondant à l'opération est indiqué par " > " : Exemple : > LED 9 s'allume 1 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit S'assurer que le produit est approprié pour l'application concernée sans aucune restric- tion d'utilisation

• L'appareil est conforme aux dispositions et directives de l'UE en vigueur

• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionne- ment de l'appareil ou à des effets non désirés dans votre application

• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation4 2 Fonctionnement et caractéristiques

L'appareil surveille le débit de liquides

2.2 Fonctionnement surveillance de débit

L'appareil détecte la vitesse du débit selon le principe de mesure calorimétrique et la convertit en un signal de sortie analogique (420 mA) Le signal de sortie correspond à la courbe caractéristique du capteur Tout comme la rampe de LED il indique la vitesse de circulation relative au sein de la plage de détection réglée En cas de débit excessif (la vitesse de circulation est au dessus de la plage de détection) le signal de sortie augmente à 2022 mA

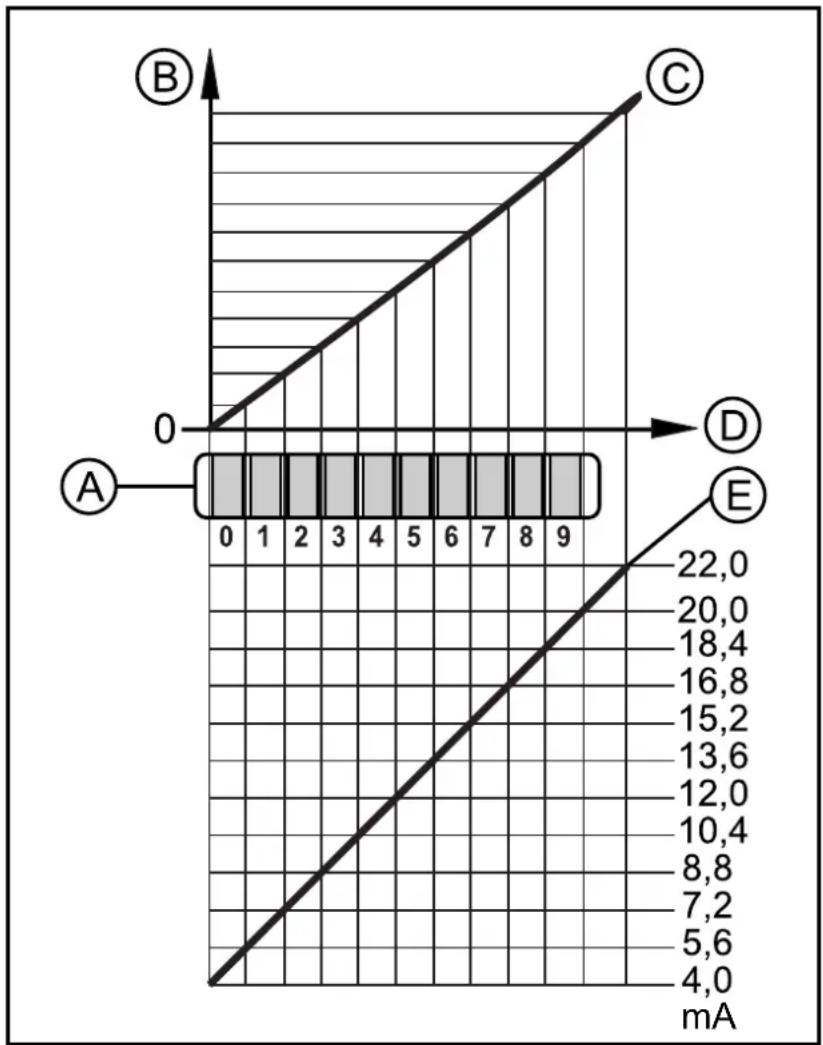

A: Affichage de fonctionnement (rampe de LED) B: vitesse de circulation C: courbe caractéristique D: signal du capteur E: signal de sortie en mA L’appareil est fourni avec les valeurs suivantes réglées en usine : zone de détec- tion = 5100 cm/s dans l’eau Le temps de réponse typique de l’appareil est de 110 s5

3 Montage L'adaptateur process permet le raccordement de l'appareil à différents raccords process

• Les adaptateurs sont à commander séparément comme accessoires Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord

• Pour des débits faibles, des blocs adaptateurs ifm sont disponibles

• Le bout de la sonde doit être complète- ment couvert par le fluide

• Profondeur d'installation de la sonde : min 12 mm Recommandé

• Pour des tuyaux horizontaux : montage latéral

• Pour des tuyaux verticaux : montage dans le tuyau qui monte Possible dans certaines appli- cations.

• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts

• Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide A éviter

• Le bout de la sonde ne doit pas toucher la paroi du tuyau

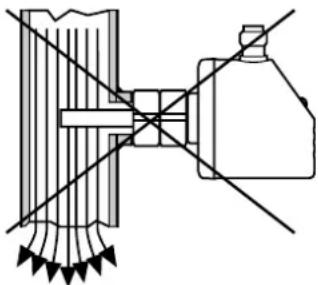

• Ne pas monter dans des tuyaux descen- dants et ouverts vers le bas !6

3.2 Parasites dans la conduite

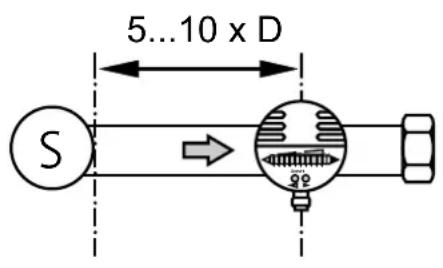

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide Ceci affecte le fonctionnement de l'appareil Recommandation : respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau ; S = parasites

► S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage ► S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s’écouler à l’endroit du montage

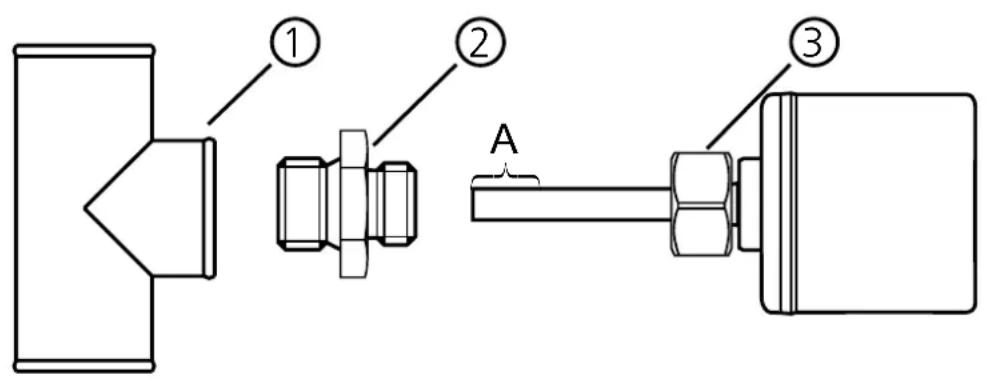

► Graisser les filetages du raccord process (1), de l'adaptateur (2) et de l'écrou (3) Attention : des lubrifiants ne doivent pas être en contact avec le bout de la sonde (A) ► Visser l'adaptateur approprié sur le raccord process ► Mettre le capteur de débit sur l'adaptateur et serrer l'écrou Couple de serrage 25 Nm Maintenir l'orientation de l'appareil7

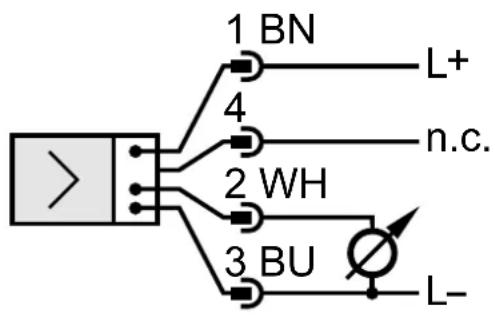

4 Raccordement électrique L'appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation selon EN50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu) nc = non raccordé 5 Eléments de service et d'indication

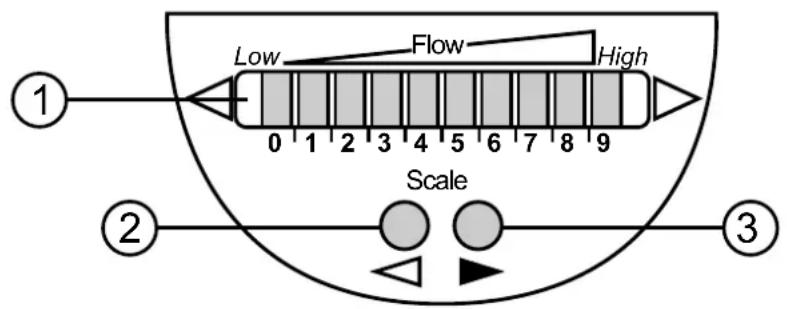

1: Affichage de fonctionnement

• Les LED vertes indiquent le débit actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du débit et le débit maximal) 2, 3 : Boutons pour le réglage8 6 Mise en service et réglages à l'eau (Pour des fluides autres que l'eau →7.1 : Réglage du débit mimimum). ► Mettre l'appareil sous tension d'alimentation > Toutes les LED s'allument et s'éteignent de nouveau pas à pas L'appareil se trouve donc en mode de fonctionnement ► Activer le débit normal dans l'installation ► Vérifier l'affichage et déterminer les prochaines étapes à suivre

Le réglage usine est approprié pour l'appli- cation ► Aucun autre réglage n'est nécessaire

Le débit normal est en dessous de la zone d'affichage ► Réglage du débit maximum (→ 6.1).

Le débit normal est au dessus la zone d'affi- chage (LED 9 clignote) ► Réglage du débit maximum (→ 6.1). L'appareil peut être remis au réglage usine à tout moment (→ 7.2).

6.1 Réglage du débit maximum (option)

L'appareil définit le débit présent comme débit normal et adapte l'affichage (toutes les LED sont allumées en vert) Procéder comme suit : ► Activer le débit normal dans l'installation ► Appuyer sur le bouton et le maintenir appuyé > LED 9 s'allume, après env 5 s elle clignote ► Relâcher le bouton Ceci est l'adaptation optimale de l'appareil aux conditions de débit Il passe en mode de fonctionnement, l'afficheur devrait maintenant indiquer l'exemple 19

7 Réglages supplémentaires (option)

7.1 Réglage du débit minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (pex dans l'air), l'appareil devrait également être adapté au débit minimum Attention : le réglage suivant ne doit être effectué qu'après le réglage du débit maximum Procéder comme suit : ► Activer le débit minimum dans l'installation ou arrêter le débit ► Appuyer sur le bouton et le maintenir appuyé > LED 0 s'allume, après env 5 s elle clignote ► Relâcher le bouton L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement

7.2 Récupérer les réglages de base effectués en usine (Reset)

► Appuyer sur le bouton pendant au moins 15 s > LED 9 s'allume, après env 5 s elle clignote > Après env 15 s les LED 09 clignotent en orange ► Relâcher le bouton Tous les réglages effectués en usine sont récupérés : - plage de fonctionnement : 5 100 cm/s pour l'eau - non verrouillé

7.3 Verrouiller / déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse program- mation non intentionnelle ► En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s > L'affichage s'éteint, l'appareil est verrouillé ou non verrouillé A la livraison : non verrouillé10 8 Défaut lors du réglage Si le réglage n'est pas possible, toutes les LED clignotent en rouge Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs Causes possibles / remèdes : Erreur lors du montage ► Lire chapitre 3 Montage Vérifier si toutes les exigences sont remplies L'écart entre le débit maximum et le débit minimum est trop petit ► Augmenter la différence de débit et effectuer ensuite un nouveau réglage Ordre réglage du débit maximum / débit minimum non respecté ► Effectuer les deux opérations de réglage de nouveau dans l'ordre correct 9 Fonctionnement Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas ; (pendant ce temps, le signal de sortie est 20 mA) Ensuite, l'appareil est opérationnel En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs Affichages de fonctionnement

Rampe de LED vertes : débit actuel au sein de la zone d'affichage

LED 9 clignote : débit actuel au dessus de la zone d'affichage

LED 0 clignote : débit actuel bien en dessous de la zone d'affichage Indication de défauts Affichage inactif (aucune LED n'est allumée) : Tension d'alimentation trop faible (< 19 V) ou coupée Veiller à avoir une alimentation en tension correcte11

10 Entretien Entretien recommandé : ► Vérifier périodiquement la présence éventuelle de dépôts en bout de sonde ► Nettoyer avec un chiffon doux Des dépôts adhérents (pex chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel Plus d’informations à wwwifmcom
