PC0029A - Carte réseau / adaptateur LOGILINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Gigabit PCI-Express
Marque	LogiLink
Modèle	PC0029A
Interface	PCI Express x1 (Single Lane)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Débit	10/100/1000 Mbps (Auto-négociation)
Débit maximal	2,5 Gbps (PCI Express 1.0a)
Fonctions avancées	Jumbo Frames, VLAN Tagging (802.1Q), Full Duplex Flow Control
Gestion d'énergie	Wake-on-LAN (WoL), Remote Wake-Up
Détection automatique	Auto MDI/MDI-X (câble droit ou croisé)
Indicateurs LED	Connexion et activité
Systèmes d'exploitation supportés	Windows 98SE/ME/2000/2003/XP/Vista, Mac OS X 10.4+, Linux
Alimentation	Via le bus PCI Express
Dimensions (approx.)	120 mm x 20 mm x 100 mm (L x H x P)
Poids (approx.)	50 g
Contenu de la boîte	Carte réseau, CD de pilote, manuel d'utilisation
Sécurité	Ne pas exposer à l'eau, à l'humidité ou à des sources de chaleur. Installation dans un boîtier fermé.
Entretien	Nettoyer avec un chiffon sec et non abrasif. Débrancher avant nettoyage.
Pièces détachées / Réparabilité	Aucune pièce détachable. En cas de panne, remplacer la carte.
Garantie	Consulter les conditions du vendeur (Conrad).

FOIRE AUX QUESTIONS - PC0029A LOGILINK

Comment installer la carte réseau PC0029A ?

Éteignez l'ordinateur, débranchez-le, ouvrez le boîtier et insérez la carte dans un emplacement PCI Express libre. Fixez-la avec une vis, refermez le boîtier, puis allumez l'ordinateur. Installez le pilote depuis le CD fourni.

Quels systèmes d'exploitation sont supportés ?

Le PC0029A est compatible avec Windows 98SE/ME/2000/2003/XP/Vista, Mac OS X à partir de 10.4 et Linux. Attention : il n'est pas officiellement supporté sous Windows 7/8/10.

Comment installer le pilote sous Windows XP ?

Insérez le CD, ouvrez le Poste de travail, double-cliquez sur le lecteur CD, puis sur setup.exe. Suivez l'assistant en cliquant sur 'Next' jusqu'à 'Finish'. Le pilote est alors installé.

Que signifient les voyants LED ?

Le voyant vert indique une connexion réseau établie. Le voyant clignotant indique une activité (transfert de données).

Comment activer le Wake-on-LAN (WoL) ?

Assurez-vous que la carte est compatible WoL (elle l'est). Dans les propriétés réseau de votre système d'exploitation, activez l'option Wake-on-LAN dans les paramètres de gestion d'alimentation de la carte.

Le PC0029A supporte-t-il les jumbo frames ?

Oui, le PC0029A supporte les jumbo frames. Vous pouvez configurer la taille des trames dans les paramètres avancés du pilote (généralement jusqu'à 9000 ou 15000 octets).

Puis-je utiliser un câble croisé ou droit ?

La carte est dotée de la fonction Auto MDI/MDI-X, ce qui permet d'utiliser indifféremment un câble droit ou croisé. La détection se fait automatiquement.

Que faire si la carte n'est pas reconnue ?

Vérifiez que la carte est bien enfichée dans l'emplacement PCI Express et que le pilote est correctement installé. Essayez un autre emplacement PCIe ou réinstallez le pilote.

Comment nettoyer la carte réseau ?

Débranchez l'ordinateur, puis nettoyez délicatement la carte avec un chiffon sec et non abrasif. N'utilisez pas de produits liquides ou abrasifs.

Quels sont les consignes de sécurité importantes ?

N'exposez pas la carte à l'eau, à l'humidité, aux rayons directs du soleil ou à des températures élevées. Installez-la dans un boîtier d'ordinateur correctement ventilé pour éviter la surchauffe.

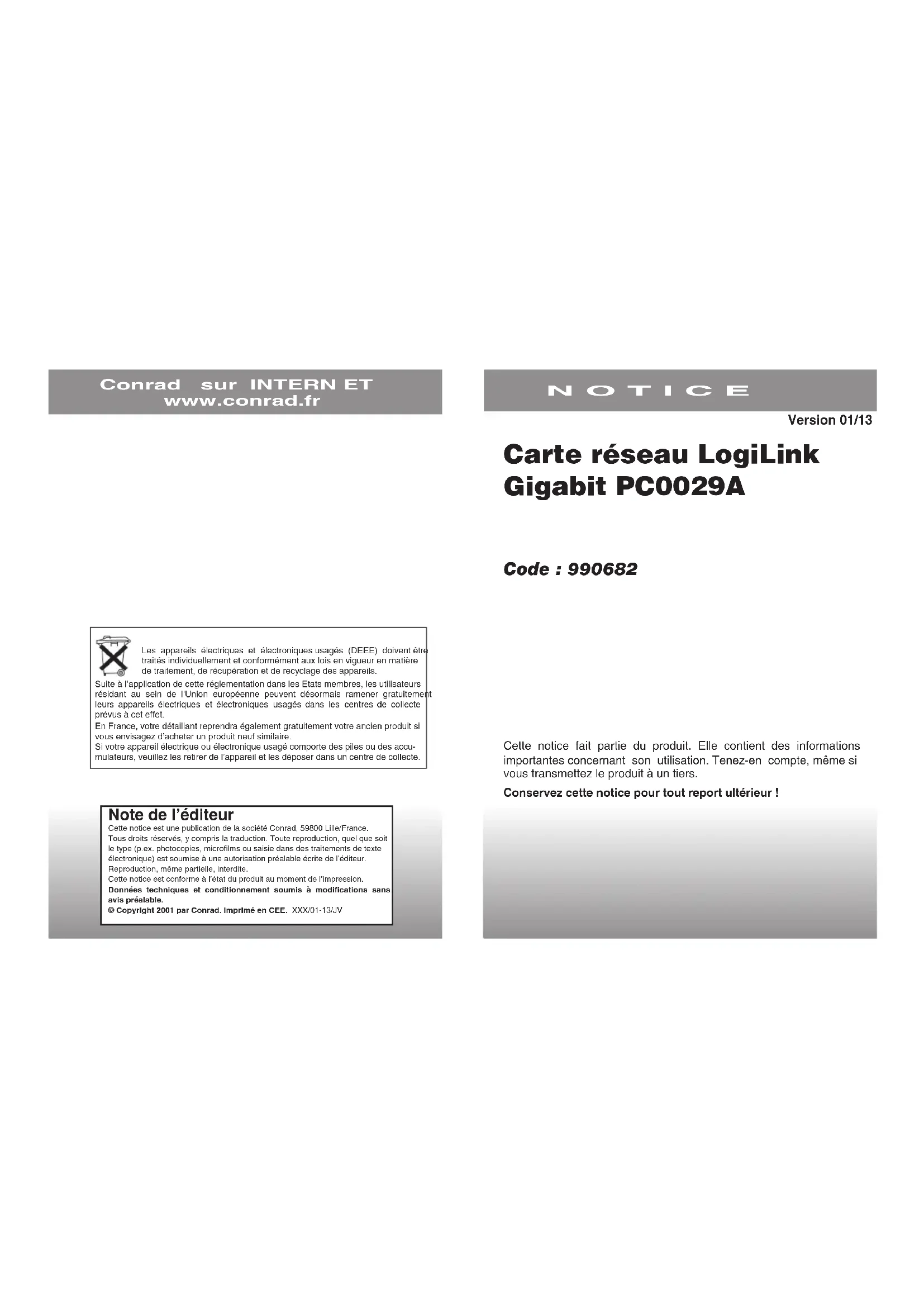

MODE D'EMPLOI PC0029A LOGILINK

Conrad sur INTERN ET www. conrad. fr

NOTICE

Version 01/13

Carte réseau logilink gigabit PC0029A

Code : 990682

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/01-13/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Lorsque l'installation du pilote a réussi, l'icône suivant s'affiche dans la barre de tâches.

1. Le PC0029A est opérationnel.

3.2 Logiciel d'installation

Les étapes suivantes décrivent l'installation du logiciel sous Windows XP.

1. Allumez votre ordinateur et identifiez-vous si besoin.
2. Insérez le logiciel pilote dans le lecteur CD/DVD.
3. Ouvrez le poste de travail et double-cliquez sur le lecteur CD/DVD correspondant.
4. Double-cliquez ensuite sur le fichier «setup. exe».

setup

setup. exe

Macrovision Corporation

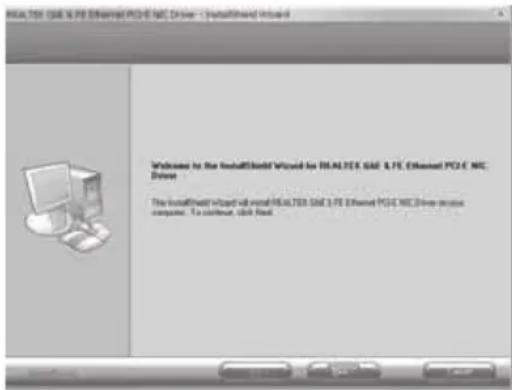

1. La fenêtre suivante s'ouvre. Installez le pilote en cliquant sur «Next» et suivant les indications de l'assistant.

1. Fermez ensuite l'installation en cliquant sur «Finish».

1. Consignes de sécurité

• N'exposez pas l'appareil aux rayons directs du soleil ou à des températures élevées, risque d'endommagement ou de réduction de sa durée de vie.
• N'installez pas l'appareil à proximité de sources de chaleur tels que les corps chauds ou toute autre chaleur produite par des appareils.
• N'exposez pas l'appareil à la pluie, l'eau ou toute humidité élevée.
• N'installez pas l'appareil dans une salle de bains ou dans une cuisine à proximité d'un évier ou d'un lavabo et évitez tout contact direct avec l'eau.
• Ne forcez pas sur l'appareil lors de l'installation.
• Fixez le support au boîtier de l'ordinateur à l'aide des vis fournies.

Félicitations pour l'achat de votre PC0029A

Veuillez lire attentivement les indications ainsi que les consignes de sécurité, avant de mettre l'appareil en service. L'inobservation de ce mode d'emploi peut conduire à un endommagement du produit.

2.0 Introduction

Le PC0029A vous propose la dernière technologie PCI Express. Il est capable de support des taux de transferts allant jusqu'à 2,5 Gbps. Vous économisez ainsi du temps et de l'argent. Son design compact et sa forme robuste rendent le PC0029A facile à manipuler, peu importe son type d'installation.

2.2 Caractéristiques

• Compatible avec PCI Express Revision 1.0a
• PCI Express Single Lane (x1) avec un débit des données allant jusqu'à 2,5Gbps
• Conforme aux normes IEEE802.3, 802.3u, 802.3ab et 802.3x
• Compatible IEEE 802.3x Full Duplex Flow Control afin d'augmenter le débit des données
• Compatible IEEE 802.1Q VLAN Tagging
• Compatible 10/100/1000Mbps autonegotiation et jumbo frames
• Plug & Play - Réglage auto du IRQ et de l'adresse I/O
• Compatible WoL (Wkae on Line) et Remote Wake-Up
• Compatible auto MDI/MDI-X
• Témoin LED de connexion et d'activité
• Windows 98SE/ME/2000/2003/XP/Vista, Mac à partir de 10.4 et Linux

2.3 Contenu

• 1x carte réseau Gigabit PCI-Express PC0029A
• 1x mode d'emploi
• 1x CD-ROM (pilote)

3.1 Installation du matériel

1. Eteignez votre ordinateur, débranchez-le de la prise secteur et ouvrez le boîtier.
2. Insérez la carte PC0029A dans un emplacement PCI Express libre de votre ordinateur. Veillez à ce qu'elle soit correctement enfichée.

1. Fixez le support du PC0029A au boîtier de l'ordinateur à l'aide des vis fournies.
2. Fermez le boîtier de l'ordinateur.
3. Branchez l'ordinateur au secteur et allumez-le.
