MODE D'EMPLOI SHR6040P SAMSUNG

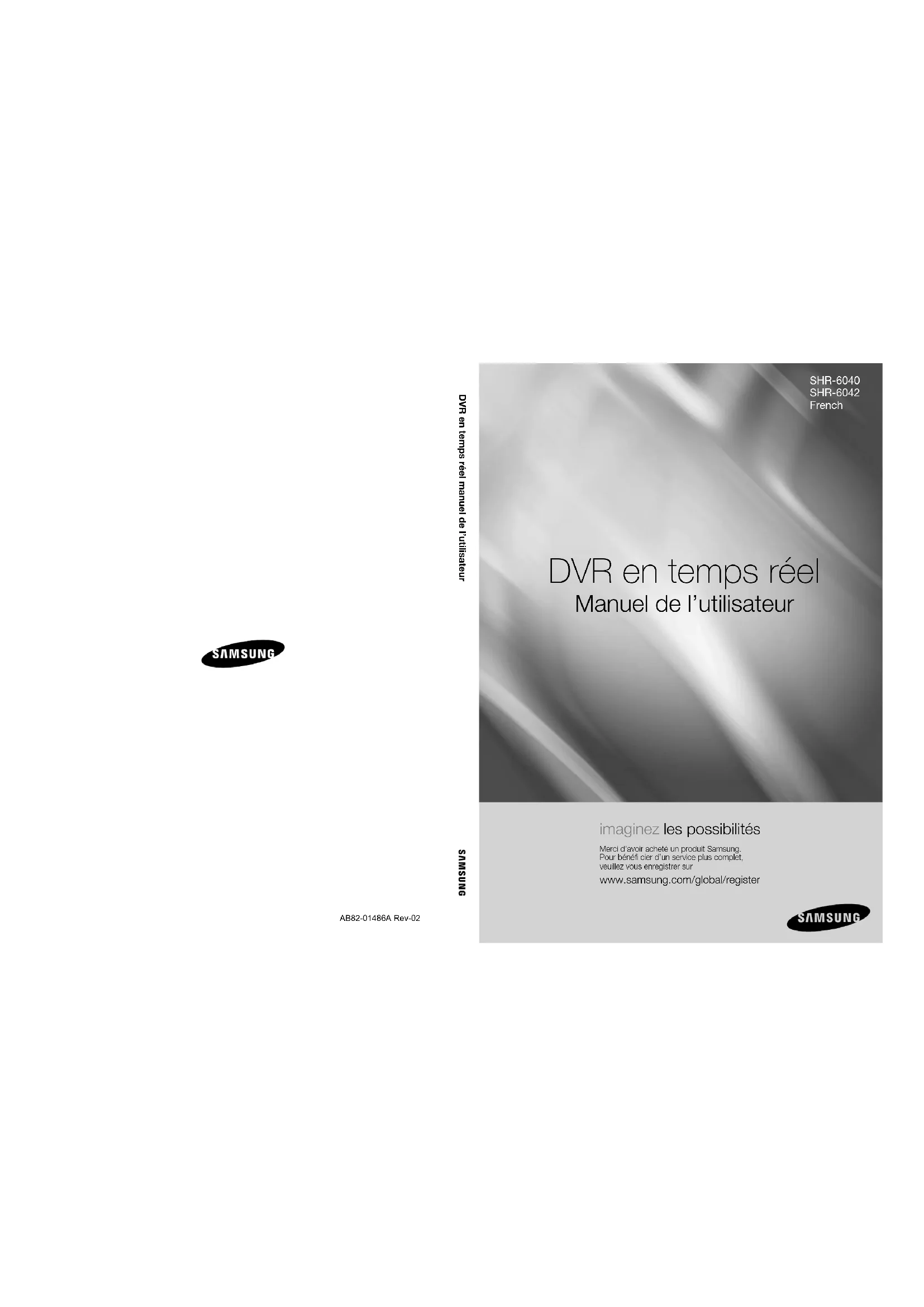

DVR en temps réel Manuel de l’utilisateur Merci d’avoir acheté un produit Samsung. Pour bénéfi cier d’un service plus complet, veuillez vous enregistrer sur www.samsung.com/global/register imaginez les possibilités SHR-6040 SHR-6042 French DVR en temps réel manuel de l’utilisateur AB82-01486A Rev-02 SHR_6042_Fra.indb iSHR_6042_Fra.indb i 6/6/2009 10:14:31 AM6/6/2009 10:14:31 AMprincipales caractéristiques de votre DVR L’enregistreur vidéo numérique (DVR) que vous venez d’acquérir compresse l’entrée d’une caméra 4 canaux en une vidéo MPEG4 ; par ailleurs, il offre les fonctions permettant d’enregistrer en temps réel sur un disque dur et de lire le contenu en compressant l’entrée audio 4 canaux avec l’G.723. Par ailleurs, par le biais du réseau, il transmet, en temps réel, la vidéo et l ’audio à un appareil externe et permet la surveillance de l’audio et de la vidéo par le biais d’un PC à partir d’un emplacement distant.

Connecteurs d’entrée composite 4 canaux

Compatible avec une source vidéo NTSC/PAL

La taille D1 (NTSC : 704x480 / PAL : 704x576) de la vidéo peut être sauvegardée à une vitesse de 90 ips (NTSC)/75 ips (PAL) (images par seconde)

Boucle 4 canaux par le biais des connecteurs vidéo

Supporte le mode écrasement du disque dur.

Copie de secours du disque dur grande capacité avec l’utilisation de l’interface USB 2.0

Copie de secours grâce à la mémoire USB 2.0 et le DVD-RW

Enregistrer, lire, et transmettre simultanément vidéo et audio vers Windows Network Viewer (Net I)

Possibilité d’enregistrer et de lire l’audio 4 canaux

Différents modes de sauvegarde (En continu, Mouvement, Alarme activée et Planifi cation)

Interface alarme (entrée : 4, sortie : 2)

Fonction de surveillance à distance avec l’utilisation de Windows Network (Net I)

INCLUS AVEC VOTRE DVR

Après avoir acheté ce produit, veuillez retirer l’emballage et placez l’appareil sur une surface plane ou installez le à l’endroit où vous souhaitez l’utiliser. Ensuite, assurez-vous que tous les éléments suivants se trouvent bien dans la boîte. S’il manque un élément, veuillez contacter l’endroit où vous avez acheté ce produit. Télécommande (RCU) Adaptateur 2 EA de batteries AAA Guide d’utilisation 1 câble d’alimentation électrique 4 vis spéciales CD du logiciel (incluant le manuel au format PDF) SHR_6042_Fra.indb iiSHR_6042_Fra.indb ii 6/6/2009 10:14:32 AM6/6/2009 10:14:32 AMconsignes de sécurité Assurez-vous de suivre les consignes suivantes pour garantir une utilisation appropriée de ce produit et éviter tous dangers ou dommages.

Ne pas utiliser de prises multiples en même temps. Ce peut entraîner une production de chaleur anormale ou un incendie.

Ne pas opérer à proximité d’un vase, d’un pot de fl eur, d’une tasse, de médicaments ou de récipients remplis d’eau. Ce peut provoquer des risques d’incendie.

Ne pas plier le cordon d’alimentation et ne pas y poser du matériel lourd. Ce peut provoquer des risques d’incendie.

Ne pas toucher le cordon d’alimentation les mains mouillées. Ce peut provoquer une décharge électrique.

Insérez fermement le cordon d’alimentation sans le secouer. Une mauvaise connexion peut provoquer des risques d’incendie.

Eloignez le produit de toute source d’humidité, de poussière ou de suie. Cela pourrait provoquer un incendie ou une électrocution.

Ne pas insérer des métaux (pièces de monnaie, épingles, pièces métalliques, etc.) ou des matériaux infl ammables (allumettes, papiers, etc.) dans les fentes de ventilation. Ce peut provoquer des risques d’incendie.

Maintenez une température ambiante entre 0° et 40°C et éloignez le produit de toute source d’humidité. Ce peut provoquer des pannes.

Veillez à ce que la ventilation soit suffi sante. Les températures élevées peuvent entraîner un fonctionnement anormal.

Eloignez le produit des rayons directs du soleil ou de toute chaleur émise par un appareil chauffant. Ce peut provoquer des risques d’incendie.

Ne pas désassembler, réparer ou remodeler le produit. Une mauvais fonctionnement peut provoquer des risques d’incendie, d’électrocution ou des blessures.

Ne pas tirer sur le cordon d’alimentation. Vous pouvez l’endommager et éventuellement provoquer des risques d’incendie ou d’électrocution.

Débranchez la prise pendant le tonnerre ou les éclairs. Ce peut provoquer des risques d’incendie.

Une fois le produit déballé, éloignez les enfant des piles. Il peuvent non intentionnellement les avaler. Si vos enfants avalent une pile, contactez immédiatement un médecin.

Installez le produit dans un lieu sûr ou fi xez-le fermement au mur ou au plafond à l’aide d’un pied pour qu’il ne tombe pas au sol. Ce peut causer des blessures. SHR_6042_Fra.indb iiiSHR_6042_Fra.indb iii 6/6/2009 10:14:33 AM6/6/2009 10:14:33 AMavant le démarrage Ce manuel de l’utilisateur vous fournit les instructions relatives à l’utilisation de ce graveur numérique (DVR) : brève introduction, noms des pièces, fonctions, connexion aux autres équipements, confi guration du menu etc. Gardez à l’esprit les mises en garde suivantes :

SEC est propriétaire des droits d’auteurs de ce manuel.

Il ne peut être reproduit sans le consentement écrit de SEC.

Nous ne pouvons être tenus pour responsables des pertes relatives à ce produit, suite à l’utilisation d’un produit non conforme ou au non respect des instructions mentionnées dans ce manuel.

Si vous désirez ouvrir le boîtier de votre système pour vérifi er les problèmes, veuillez consulter le technicien du point de vente où vous avez acheté le produit.

Vous pouvez télécharger les codes source libre sur le site internet suivant : http://www.samsung.com.

Avant d’installer un périphérique externe tel qu’une mémoire ou un disque dur externe, veuillez vérifi er qu’il est compatible avec l’enregistreur vidéo numérique (DVR) Samsung. Votre revendeur peut vous fournir la liste des appareils compatibles avec l’enregistreur vidéo numérique (DVR) Samsung. ATTENTION Pile Mettre un mauvais type de pile dans votre produit peut causer une explosion. Vous devez donc utiliser le même type que celle actuellement utilisée avec le produit. Veuillez trouver ci-dessous les caractéristiques de la pile à utiliser.

Tension normale : 3V

Capacité normale : 220mAh

Température de fonctionnement : -30 à +60°C Arrêt système Eteindre l’appareil alors qu’il est en fonctionnement ou effectuer des actions non autorisées peut endommager le disque dur ou le produit lui-même. En outre, cela peut causer un dysfonctionnement du disque dur lors de l’utilisation du produit. Veuillez éteindre l’appareil en utilisant le bouton Alimentation ( /I) situé à l’avant du graveur numérique (DVR). Après avoir sélectionné OK dans le menu local, vous pouvez retirer le cordon d’alimentation. Vous pouvez installer un système d’alimentation sans coupure pour garantir un fonctionnement sécurisé et prévenir les dommages causés par des coupures d’alimentation inattendues. (Pour toutes questions concernant les systèmes d’ alimentation sans coupure, veuillez consulter votre distributeur). Afi n de débrancher l’appareil du réseau électrique, extrayez la fi che de la prise secteur. La prise secteur sera alors disponible pour l’emploi. Cet appareil doit toujours être connecté à une prise secteur avec mise à la terre. Température de fonctionnement La gamme de température de fonctionnement garantie de ce produit est de 0° à 45°C (32° à 113°F). Cet appareil peut ne pas fonctionner correctement si rangé pendant une période prolongée à des températures inférieures aux températures garanties. Si vous désirez utiliser l’appareil suite à un rangement prolongé à température faible, installez le produit à température ambiante pendant quelques temps puis faites-le fonctionner. La gamme de température relative au disque dur intégré est de 5°C à 55°C (41° à 113°F). Le disque dur peut ne pas fonctionner sous des températures inférieures aux températures garanties.

APPROBATIONS DES NORMES

Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s’il n’est pas installé et utilisé selon le manuel d’instruction, il peut causer des interférences nuisibles aux communications radiophoniques. Le fonctionnement de cet équipement au sein d’une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l’utilisateur est sommé de corriger l’interférence à ses propres frais.

USA CALIFORNIE UNIQUEMENT

Cet avertissement relatif au perchlorate ne s’applique qu’aux cellules de pièce au lithium CR (Dioxyde de manganèse) contenues dans le produit vendu et distribué UNIQUEMENT en Californie et aux USA. “Matériau de perchlorate - vous devez respecter une manipulation particulière, Reportez-vous à www.dtsc.ca.gov/hazardouswaste/perchlorate.” La batterie rechargeable intégrée à ce produit ne peut pas être remplacée par l’utilisateur. Pour plus d’informations sur son remplacement, contactez votre fournisseur de services. SHR_6042_Fra.indb ivSHR_6042_Fra.indb iv 6/6/2009 10:14:33 AM6/6/2009 10:14:33 AMsommaire _01 sommaire 03 Commandes sur le DVR 07 Prises jack du panneau arrière 08 Commande à distance 10 Vérifi cation de l’environnement d’installation 11 Connexion vidéo, audio et moniteur 12 Connexion du réseau 13 Connexion de l’entrée d’alarme 14 Connexion de la sortie d’alarme 15 Connexion de l’appareil RS-485 15 Connexion de USB 16 Utilisation du système 16 Modes d’écran actif 18 Réglage de l’audio sur on/off 18 Figer et zoomer 19 Surveillance d’évènements 19 Surveillance spot-out 20 Avant l’utilisation 20 Ouverture d’une session utilisateur 20 Système 27 Caméra 29 Surveillance 31 Mode enregistrement 31 Enr Alarme 34 Plannifi cation d’enregistrement 34 Sauveg 35 Réseau 41 Mode de commande de camera PTZ 41 Fonctionnement de base de pan, tilt et zoom 42 Confi guration de menu d’appareil PTZ 42 Confi guration de préréglage 43 Réglages de nom pré réglé 43 Confi guration du menu de caméra 44 Rec (enregistrement normal) 44 Plannifi cation d’enregistrement 44 Enregistrement alarme

45 Ouverture d’une session utilisateur 45 Ecran de recherche 45 Rechercher la sélection date et heure 46 Recherche selection de canal et graphique d’enregistrement 46 Lecture 48 NET I 53 Ressources 55 Caméras 56 Mode surveillance 56 Mode enregistrement 57 Mode enregistrement d’événement

introduction à votre DVR en temps réel SHR-6040 SHR-6042 SHR_6042_Fra.indb 03SHR_6042_Fra.indb 03 6/6/2009 10:14:34 AM6/6/2009 10:14:34 AM04_ introduction à votre DVR en temps réel No Nom Fonction

Bouton d’ alimentation L’authentifi cation de l’utilisateur sera demandée si vous appuyez sur le bouton d’alimentation alors que vous essayez de terminer l’utilisation du système. Il est utilisé pour mettre le système du DVR sous tension/hors tension.

Port USB Il s’agit du port permettant de connecter un appareil de type USB. Il est utilisé lors de la mise à niveau du logiciel du système. Il est utilisé comme port de connexion pour une souris USB.

Bouton des canaux Il est utilisé pour basculer le canal sélectionné dans le mode Affi chage en plein écran. Il est utilisé comme bouton d’entrée numérique à partir du mode d’entrée numéral.

Bouton PTZ Active la fonction TELE, WIDE, ou VIEW lorsque vous sélectionnez le bouton PTZ.

Bouton ZOOM (TELE) Permet d’accéder à la fonction doublant la taille de l’image numérique. Appuyez sur le bouton Entrée( ) après avoir choisi la zone à élargir. (Active la fonction TELE lorsque vous sélectionnez le bouton PTZ.)

Bouton FREEZE (WIDE) Active la fonction FREEZE dans le mode Affi chage. (Active la fonction WIDE lorsque vous sélectionnez le bouton PTZ.)

Bouton Recherche (VIEW) Il s’agit de la fonction permettant de basculer vers le mode Recherche. (Active la fonction VIEW lorsque vous sélectionnez le bouton PTZ.)

Bouton MENU Il s’agit de la fonction permettant de basculer le système vers le mode Confi guration. Il est utilisé pour remonter vers un menu supérieur ou pour sortir du mode confi guration du système.

Lorsque vous vous déplacez vers un menu, ils sont utilisés comme boutons de direction. (Ils sont utilisés comme boutons de direction lors de l’utilisation du PTZ.)

Lors de la confi guration des détails d’un menu, ils sont utilisés pour changer une valeur ou changer de direction. (Ils sont utilisés comme boutons de direction lors de l’ utilisation du PTZ.)

Lors de la confi guration d’un menu, il est utilisé comme le bouton Entrée. Appuyez sur le bouton Entrée lorsque vous changez la valeur de confi guration d’un menu. SHR_6042_Fra.indb 04SHR_6042_Fra.indb 04 6/6/2009 10:14:34 AM6/6/2009 10:14:34 AM01 INTRODUCTION À VOTRE DVR EN TEMPS RÉEL introduction à votre DVR en temps réel_05 No Nom Fonction

LED ALARME Lorsque un événement (tel qu’un mouvement ou une alarme) se produit, la LED ALARME s’allume. LED DU DISQUE DUR Cette LED indique si l’accès au disque dur se fait normalement. Lors de l’ accès au disque dur, la LED clignote de façon répétée. LED RESEAU Cette LED indique l’état de la connexion réseau et de la transmission de données.

SECOURS Cette LED indique l’état de l’opération de copie de secours. LED ENREG. Cette LED indique l’état d’enregistrement.

Bouton EJECT Il permet d’exécuter la fonction ouvrir/fermer du DVD-RW.

Bouton Recherche Lecture arrière rapide/ image par image Lecture arrière rapide: Cette fonction est utilisée, en cours de lecture, pour exécuter une recherche rapide dans le sens inverse de lecture. Lecture arrière image par image : Cette fonction est utilisée lorsque vous effectuez une recherche scène par scène dans le sens inverse de lecture alors que l’appareil est sur Pause. Stop Cette fonction est utilisée lorsque vous interrompez une recherche en cours de lecture. Lire/Pause Cette fonction s’active, en cours de lecture, en basculant ce bouton pour les opérations Lire/Pause. Avance rapide/ image par image Avance rapide : Cette fonction est utilisée pour exécuter une recherche rapide vers l’avant en cours de lecture. Avance image par image : Cette fonction est utilisée lorsque vous effectuez une recherche scène par scène vers l ’avant alors que l’appareil est sur Pause.

Bouton ENREG. Il s’agit de la fonction qui enregistre tous les canaux des caméras sans tenir compte de la planifi cation d’enregistrement.

Bouton ALARME Lors du déclenchement d’une alarme, il annule l’alarme.

Bouton Ecran partagé/ Sélection Mode Actif Affi chez les écrans partagés en 4. Affi chez l’écran Image dans l’image (PIP). Basculement écran : Il sera basculé vers l ’écran canal unique en fonction du temps réglé à partir du menu confi guration. Bouton Mode Recherche/ Sélection Mode recherche Affi chez les écrans partagés en 4. Affi chez les écrans partagés en 9.

Récepteur des signaux de la télécommande Il s’agit de la partie qui reçoit les signaux de la télécommande. SHR_6042_Fra.indb 06SHR_6042_Fra.indb 06 6/6/2009 10:14:35 AM6/6/2009 10:14:35 AM01 INTRODUCTION À VOTRE DVR EN TEMPS RÉEL introduction à votre DVR en temps réel_07

DC-IN Il s’agit du connecteur pour une prise d’alimentation électrique 12V.

ALARM/RS485 ALARM IN 1~4 : Il s’agit du port pour une entrée alarme. ALARM OUT 1~2 : Il s’agit du port pour une sortie alarme. RS485 : Il s’agit du port permettant de connecter un PTZ.

USB Il s’agit du port permettant de connecter un appareil de type USB. Il est utilisé lorsque vous effectuez une copie de secours d’une donnée vidéo ou une mise à niveau du logiciel du système.

AUDIO AUDIO OUT : Il s’agit du port (Jack RCA) pour la sortie d’un signal audio. (Lors de la sortie d’un signal audio, veuillez utiliser un haut-parleur avec un amplifi cateur audio intégré.) AUDIO IN : Il s’agit du port (Jack RCA) pour l’entrée d’un signal audio.

SPOT OUT Il s’agit du port (type BNC) pour la sortie SPOT OUT.

THROUGH Le port A TRAVERS peut être utilisé pour envoyer un signal vidéo à un autre appareil vidéo.

VIDEO-IN Il s’agit du port (type BNC) pour l’entrée d’un signal vidéo composite. Il supporte aussi bien les signaux vidéo PAL que NTSC.

VGA Il s’agit du port pour une sortie de signal VGA.

VIDEO OUT Il s’agit du port (type BNC) pour une sortie de signal audio.

NETWORK Il s’agit du port permettant de se connecter à un réseau. SHR_6042_Fra.indb 07SHR_6042_Fra.indb 07 6/6/2009 10:14:36 AM6/6/2009 10:14:36 AM08_ introduction à votre DVR en temps réel ENREGISTREMENT Démarre ou arrête l’ enregistrement. OUVRIR/FERMER Permet d’ouvrir et de fermer le logement du DVD-RW. 0~9 Sélectionne un canal unique en mode actif. Sert à entrer des valeurs numériques. VERROUILLAGE ENREG. ‘Ce bouton ne s’utilise pas sur le produit SHR-6040/6042. AUDIO Bascule Audio On et Off.

‘Ce bouton ne s’utilise pas sur le produit SHR-6040/6042. ALARME Annule l’émission d’alarmes. MODE Sélectionnez un écran partagé. FR (retour rapide) FR (lecture arrière rapide) Sert à la recherche rapide vers l’ arrière en cours de lecture. (-x2, -x4, -x8, -x16, -x32) FF (avance rapide) Sert à la recherche rapide vers l’avant en cours de lecture. (x2, x4, x8, x16, x32) A l’aide des boutons NUMERIC CANAL 1–9 Appuyez respectivement sur les boutons 1 à 9. CANAL 10 Appuyez sur le bouton 0(10+), relâchez et appuyez à nouveau sur le bouton 0 dans un délai de 3 secondes. Ou appuyez sur le bouton 0(10+), relâchez, et attendez 3 secondes. CANAL 11–16 Appuyez sur le bouton 0(10+), relâchez, et appuyez à nouveau sur le bouton 1 (ou 2, 3, 4, 5, 6) dans un délai de 3 secondes.

SHR_6042_Fra.indb 08SHR_6042_Fra.indb 08 6/6/2009 10:14:36 AM6/6/2009 10:14:36 AM01 INTRODUCTION À VOTRE DVR EN TEMPS RÉEL introduction à votre DVR en temps réel_09 ( x2, x4, x8, x16, x32) STOP Arrête la lecture. Lire/Pause Permet de mettre en pause ou de reprendre la lecture. MENU Va vers l’écran du menu du système ou permet de se déplacer vers le menu supérieur. ZOOM Implémente le zoom numérique (x2). Recherche Va vers l’écran de sélection de recherche. FIGER Active la fonction FIGER dans le mode actif. HAUT

Sert à changer les réglages ou à déplacer le curseur vers le haut/vers le bas/à gauche/à droite. ENTRER Montre le curseur pour la sélection du canal dans le mode actif ou est utilisé comme bouton de sélection pour la confi guration du menu. PTZ Bascule le mode PTZ On et Off. TELE Active la fonction TELE en mode PTZ. WIDE Active la fonction WIDE en mode PTZ. NOM SYS Sert à entrer ou à confi rmer le nom du système ou le N° telecmd. PREREGLER ‘Ce bouton ne s’utilise pas sur le produit SHR-6040/6042. VIEW Active la fonction VIEW en mode PTZ.

Lors de la sortie d’usine du produit, le N° telecmd est réglé sur ‘00’.

Lors du changement du N° telecmd, appuyez sur le bouton NOM SYS et entrez dans le réglage “N° telecmd” de l’enregistreur vidéo numérique. SHR_6042_Fra.indb 09SHR_6042_Fra.indb 09 6/6/2009 10:14:36 AM6/6/2009 10:14:36 AM10_ installation Faites attention aux éléments suivants avant d’utiliser le produit.

Ne l’utilisez pas à l’extérieur.

Ne placez pas d’eau ni de liquide près des éléments de connexion du produit.

N’exposez pas le produit à une force ou des chocs excessifs.

Ne débranchez pas le câble d’alimentation électrique de manière brutale.

Ne démontez pas vous même le produit.

Les tensions d’Entréeet de sortie ne doivent pas s’ écarter des plages indiquées.

Utilisez uniquement le câble d’alimentation électrique certifi é.

Si le produit est équipé d’une Entréeterre, utilisez une prise électrique munie d’une fi che de terre. VERIFICATION DE L’ENVIRONNEMENT D’INSTALLATION L’enregistreur vidéo numérique Samsung (désigné ci- après “DVR”) est un équipement de sécurité de haute technologie qui contient une disque dur grande capacité et des circuits de pointe. Une température élevée à l’ intérieur ou à l’extérieur du produit peut réduire sa durée de vie, diminuer ses performances (voir fi gure 1 ci- dessous : elle explique quelle est la corrélation entre la température et la durée de vie du produit), et entraîner un dysfonctionnement. Veuillez conserver les instructions suivantes pour le montage sur bâti des DVR Samsung afi n de poursuivre l’installation.

1. Le bâti sur lequel le DVR est posé ne doit pas être

2. Et il doit également permettre à l’air de circuler à

travers le conduit d’aération.

3. Comme montré sur la Figure 2, il est recommandé

d’empiler le produit sur d’autres DVR, d’utiliser les dispositifs de bâti séparé par un certain intervalle ou d’installer un système de ventilation pour faciliter la circulation du fl ux d’air.

4. Créant une convection naturelle, la prise Entréed’

air doit être positionnée en bas et l’émission doit se faire par le haut.

5. Afi n de garantir un fl ux d’air suffi sant, il est

recommandé d’installer des ventilateurs pour chaque orifi ce servant à l’Entréed’air et à l’émission. (Le ventilateur d’Entréedoit être muni d’un fi ltre afi n d ’empêcher toute pénétration de poussière et autres impuretés.)

6. Comme montré sur la fi gure 1, la température à

l’intérieur du bâti et autour du DVR doit être comprise entre 5°C et 45°C. Une année : 24 h X 365 jours = 8,760 hUnité detempérature : ºCDurée de vie (unité : HEURES) Figure 2 installation Figure 1 SHR_6042_Fra.indb 10SHR_6042_Fra.indb 10 6/6/2009 10:14:37 AM6/6/2009 10:14:37 AM03

CONNEXION À D’AUTRES APPAREILS

connexion à d’autres appareils _11 MONITORSortie audioEntréevidéoEntréeaudio connexion à d’autres appareils

Selon que le câble d’alimentation est ou non mis à la terre, un courant haute tension peut traverser les câbles vidéo branchés sur la caméra. Il est donc très important de brancher les câbles vidéo sur le terminal VIDEO IN seulement après avoir mis hors tension le système. SHR_6042_Fra.indb 11SHR_6042_Fra.indb 11 6/6/2009 10:14:41 AM6/6/2009 10:14:41 AMINTERNET Hub/Switcher Windows NET-i Phone(ADSL) Line ADSL MODEM RJ45 Ethernet Cable (Direct Cable) INTERNET Hub/Switcher Hub/Switcher Windows NET-i RJ45 Ethernet Cable (Direct Cable) Back Bone 12_ connexion avec d’autres appareils

Connexion à Internet par Ethernet (10/100BaseT) Connexion à Internet par ADSL SHR_6042_Fra.indb 12SHR_6042_Fra.indb 12 6/6/2009 10:14:41 AM6/6/2009 10:14:41 AM03

CONNEXION À D’AUTRES APPAREILS

connexion à d’autres appareils _13

CONNEXION DE L’ENTREE D’ALARME

Connectez un fi l du câble d’interface (2 fi ls) de différents capteurs (tels qu’un IR, un détecteur à fi l chaud et un capteur magnétique) au port GROUND et connectez l’autre fi l d’interface au numéro de port d’Entréed’ALARME souhaité. Attention

Veuillez utiliser l’ADAPTATEUR d’alimentation approprié aux spécifi cations des différents capteurs. SHR_6042_Fra.indb 13SHR_6042_Fra.indb 13 6/6/2009 10:14:42 AM6/6/2009 10:14:42 AM14_ connexion avec d’autres appareils

CONNEXION DE LA SORTIE D’ALARME

Connectez un fi l du câble d’interface (2 fi ls) d’un appareil externe (tels que qu’une lumière de sirène, une sirène amplifi ée et un relais externe) au port GROUND et connectez l’autre fi l d’interface au numéro de port d’Entréed’ALARME souhaité. Telle qu’une lumière de sirène, une sirène amplifi ée et un relais externe Alimentation secteur SHR_6042_Fra.indb 14SHR_6042_Fra.indb 14 6/6/2009 10:14:42 AM6/6/2009 10:14:42 AMPort pour connecter le câble du signal RS-485 (connectez-le au récepteur RX)

connexion à d’autres appareils _15

Veuillez contrôler que l’appareil RS-485 est compatible avec le produit SHR-6040/6042. En outre, lors de la connexion, veillez à la polarité (+ et -) du connecteur femelle RS-485.

1. Sur les faces avant et arrière du SHR-6040/6042, il y a au total 2 ports de connexion USB.

2. Connectez l’USB de disque dur, l’ et la mémoire USB aux ports avant/arrière du SHR-6040/6042.

3. Un seul appareil USB peut être connecté sur chaque port USB.

4. Le port offre la fonction de connexion à chaud qui permet la connexion/déconnexion d’un appareil USB pendant l’

A la mise sous tension, le logo Samsung suivant s’affi che.

Effectuez l’opération d’initialisation afi n de pouvoir utiliser le système après l’affi chage de l’écran logo.

La vidéo en direct s’affi che si le processus d’initialisation a été exécuté normalement.

L’affi chage de la vidéo en direct peut demander environ 40 à 60 secondes.

Lorsque la vidéo en direct s’affi che, le réglage précédent de l’environnement de confi guration du système est conservé et, si l’on a redémarré le système, la vidéo en direct s’affi che et vous pouvez commencer l’enregistrement.

Lors de l’installation d’un disque dur, il est possible que l’affi chage de la vidéo en direct soit beaucoup plus long et cela à cause du temps nécessaire à l’initialisation du disque dur.

Si la vidéo en directe ne s’affi che pas, veuillez contrôler si les connexions internes et externes sont normales. Si le problème persiste, veuillez contacter l’endroit où vous avez acheté ce produit.

Icônes d’écran actif L’icône d’écran actif indique la confi guration et l’état de fonctionnement de chaque écran. : Icône Enregistrement Indique les états d’enregistrement de ENREG/Evénement (mouvement + alarme)/En continu. : Icône Taille de vidéo d’enregistrement Indique les tailles d’enregistrement de Grande/Normale/ CIF.

(PAL) 352X288 direct SHR_6042_Fra.indb 16SHR_6042_Fra.indb 16 6/6/2009 10:14:42 AM6/6/2009 10:14:42 AM04 DIRECT direct _17 : Icône verrouillage d’enregistrement Elle indique que le verrouillage d’enregistrement est activé. Cette icône apparaît lorsque vous enregistrez des images vidéos alors que le verrouillage d’enregistrement est paramétré. Pour annuler l’enregistrement, entrez le mot de passe préréglé : Icône PTZ Le canal sur lequel la fonction PTZ a été défi nie affi che l’icône PTZ. L’icône devient jaune lorsque la fonction PTZ est active. : Icône Audio Cette icône indique l’état On/Off de l’Audio. Si l’on met l’Audio sur On, l’icône devient jaune. Cette icône n’apparaît pas si Vidéo ou Audio sont désactivés. : Icône Alarme acivée Apparaît lorsqu’un événement est détecté depuis Alarme activée. : Icône Mouvement Apparaît au survenir d’un événement de mouvement. : Icône Zoom Apparaît lorsque la fonction Zoom est active et disparaît lorsqu’elle est annulée. : Icône Freeze Apparaît lorsque la fonction Freeze est active et disparaît lorsqu’elle est annulée. : Icône Espace disque insuffi sant Apparaît lorsque l’espace d’écriture du disque dur n’est pas suffi sant. : Apparaît lorsque l’HDD est de qualité inférieure. : Icône Basculement d’écran Apparaît lorsque le mode Basculement d’écran est activé. V.Loss / V.Off : Etat de l’Entréevidéo Si aucune Entréevidéo n’est détectée lorsque la Confi guration vidéo est réglée sur On, l’icône [V.Loss] apparaît sur le canal correspondant alors que, sur l’écran avec la Confi guration vidéo réglée sur Off, apparaît l’ icône [V.Off]. Attention Reglage De La Position De l’OSD

Il est possible de controler l’OSD du Canal 1, 3 et 4 en mode direct par les touches haut/bas/gauche/droit en visu quadravision Modes d’écran actif Après avoir reçu 4 entrées vidéo actives, les images s’affi chent dans les 3 modes suivants.

Mode Division 4 : Affi che 4 canaux vidéo sur les écrans divisés respectifs.

PIP (incrustation d’image) : Sur 1/4 du plein écran s’affi che un petit écran de taille correspondante. Vous pouvez sélectionner les canaux pour le plein écran et le petit écran de manière tout à fait arbitraire. Vous pouvez choisir de placer l’écran PIP dans l’une des 5 positions sur l’écran plein en utilisant la touche

Mode Séquence automatique : De multiples canaux s’affi chent séquentiellement sur le plein écran selon l’intervalle prédéfi ni. < 4 Division

< PIP > Séquence Automatique CAM_01 CAM_02 CAM_03 CAM_04 CAM_01 CAM_02 SHR_6042_Fra.indb 17SHR_6042_Fra.indb 17 6/6/2009 10:14:43 AM6/6/2009 10:14:43 AM18_ direct Sélection d’un mode d’écran actif Vous pouvez sélectionner tous les modes en appuyant sur la touche MODE et sur les touches CH1 à CH4. L’image suivante montre le diagramme de changement des modes.

Le mode de démarrage est le mode écran divisé en 4.

A l’exception du plein écran, vous pouvez sélectionner tous les modes séquentiellement à l’aide de la touche MODE.

Lorsque l’on appuie sur la touche MODE, le changement de mode s’effectue dans l’ordre suivant : [Division en 4]

Vous pouvez voir tous les canaux en plein écran en sélectionnant les touches respectives CH1~CH4.

Lors du changement du mode écran divisé en mode plein écran, vous pouvez revenir à l’écran de mode division précédent en appuyant sur la touche MODE.

REGLAGE DE L’AUDIO SUR

ON/OFF A partir du mode division, à l’exception du mode séquence auto, vous pouvez sélectionner les canaux affi chés sur les différents écrans divisés de manière tout à fait arbitraire. Vous pouvez activer et désactiver les canaux. Réglage On/Off de l’Audio en mode plein écran En mode plein écran, la fonction audio du canal sélectionné est automatiquement activée et vous pouvez régler la fonction On/Off en basculant le bouton AUDIO. L’icône Audio devient jaune ou blanche selon l’état On/Off de l’Audio du canal concerné. Réglage On/Off de l’Audio en mode division en 4 Si vous appuyez sur la touche Entrée( ) dans le mode division en 4, le curseur de sélection apparaît comme illustré dans l’image ci-dessous et le canal correspondant est sélectionné. En appuyant sur la touche AUDIO après avoir sélectionné un canal, vous pouvez régler la fonction Audio On/Off du canal correspondant. Alors, l’icône Audio devient jaune ou blanche selon l’état On/Off de l’Audio du canal concerné. Sélection du canal et réglage On/ Off de l’Audio en mode PIP Si vous appuyez sur le bouton Entrée( ) en mode PIP, le curseur de sélection s’affi che et le canal correspondant est sélectionné. Après avoir sélectionné un canal, vous pouvez entrer le canal à l’aide des touches CH1 à CH4 et régler la fonction On/Off de l’Audio en mode division en 4 à l’aide de la touche AUDIO. Alors, l’icône Audio devient jaune ou blanche selon l’état On/Off de l’Audio du canal concerné.

Fonction Figer La fonction Figer interrompt provisoirement la vidéo sur l’écran actif actuel, mais elle est active seulement en mode actif. Vous pouvez régler la fonction On/Off à l’aide de la touche FREEZE. MODE bouton PIP Séquence Automatique

Fonction Zoom La fonction Zoom double la taille de la zone sélectionnée, mais n’est active qu’en mode plein écran. La zone de réglage de zoom s’affi che lorsque l’on appuie sur la touche ZOOM en mode plein écran. Vous pouvez ajuster la position de la zone de réglage de zoom à l’aide des touches Direction ( STWX ). Si vous appuyez sur la touche Entrée( ) après avoir sélectionné une zone de réglage, la taille de la zone sélectionnée est doublée. Vous pouvez ajuster la position de l’image à l’aide des touches direction ( STWX ) même après l’agrandissement. Si vous appuyez à nouveau sur la touche Entrée( ) alors que l’image est agrandie, vous serez ramenés à la zone de réglage de zoom et vous pourrez exécuter la fonction Zoom Off à l’aide de la touche ZOOM.

SURVEILLANCE D’EVENEMENTS

La fonction de surveillance d’événements affi che le canal connecté à l’événement lorsqu’un événement spécifi que (capteur/mouvement) survient. Les fonctions de surveillance d’événement On/Off et la Durée d’événement peuvent se régler à l’aide de la commande “MENU”

“Mode actif”. Lorsque la durée de surveillance a été réglée sur 30 secondes, par exemple, le canal 2 s’affi che pendant 30 secondes en mode plein écran si un événement débute dans le canal 2, comme montré dans l’image ci-dessous. Si un autre événement survient dans les 30 secondes qui suivent, il s’affi che en même temps que l’événement en cours. Lorsque des événements surviennent sur les canaux 1 et 3 dans les 30 secondes qui suivent un événement survenu dans le canal 2 (comme montré dans l’image), les canaux 1, 2 et 3 basculent en plein écran. Si aucun nouvel événement n’a lieu pendant la durée d’affi chage de l’événement, le système revient au mode actif précédent. Si vous appuyez sur la touche ALARM avant que la durée d’affi chage de l’événement ne soit dépassée, la surveillance d’événement s’interrompt. Si un événement survient, la LED ALARM s’allume et elle s’éteint si, alors qu’elle est encore allumée, vous appuyez sur la touche ALARM. Le réglage de l’alarme est initialisé lorsque l’on appuie sur la touche ALARM. Dans ce cas, l’icône Evénement disparaît. La fonction de surveillance peut s’annuler alors que la surveillance d’événement est en cours. L’enregistrement de l’événement avec la durée pré- événement et post-événement redémarre après une nouvelle alarme. SURVEILLANCE SPOT-OUT La surveillance Spot-out est la fonction qui surveille l’écran entier d’un canal spécifi que avec une sortie différente de la sortie de l’écran actif. Si un élément de surveillance de l ’écran menu est sélectionné, vous pouvez sélectionner un canal spécifi que comme canal Spot-out parmi les canaux de 1 à 4 et vous pouvez également surveiller tous les canaux selon un intervalle de temps de séquence automatique. Les icônes d’écran actif n’apparaissent pas pour la surveillance Sport-out. A ce point, le temps Séquence auto interne est identique au temps Séquence auto du mode Spot. Si la surveillance d’événement Spot-out est active, la canal sur lequel un événement survient peut se considérer comme une sortie Spot-out. Le plus petit numéro dans l’ événement actuel est émis en tant que Spot. SHR_6042_Fra.indb 19SHR_6042_Fra.indb 19 6/6/2009 10:14:44 AM6/6/2009 10:14:44 AM20_ confi guration du menu confi guration du menu

Sélection Le curseur jaune indique la fenêtre de sélection actuelle. En ce qui concerne les directions, déplacez le curseur sur le menu que vous souhaitez modifi er à l’aide des touches direction ( STWX ) sur le panneau avant du système. Si vous appuyez sur la touche Entrée( ) lorsque le curseur est placé sur le menu souhaité, la sous-fenêtre correspondante s’affi che. Pour sélectionner une option du menu, appuyez sur la touche Entrée( ). Dans un menu déroulant, utilisez les touches

pour déplacer le curseur sur l’option souhaitée.

“OK” et “Annuler” dans la fenêtre Toutes les confi gurations Une fois que des modifi cations ont été apportées dans une fenêtre de confi guration, on peut les appliquer en sélectionnant “OK”. Lorsque l’on sélectionne “Annuler”, les réglages modifi és ne sont pas appliqués et l’on revient au menu supérieur.

Touches MENU et SEARCH La touche MENU ou SEARCH, si activée en premier lieu, sert de touche d’accès. Après l’affi chage d’un menu, si l’on appuie sur la touche, l’écran passe à la page précédente.

) A côté du titre Si sélectionné, il affi che le menu déroulant correspondant.

Clavier virtuel La saisie de caractère est activée par ( ) ou ( ). Pour saisir un caractère, déplacez le curseur sur la touche correspondant au caractère souhaité et appuyez sur la touche Entrée(

UTILISATEUR Appuyez sur la touche MENU pour accéder à l’écran des menus. Afi n de pouvoir utiliser les différentes fonctions du DVR, telles que la confi guration de l’environnement du système et la recherche, vous devez ouvrir une session de système avec les privilèges utilisateur appropriés. Vous pouvez ouvrir une session de système en saisissant l’ID utilisateur et le mot de passe. A la livraison, l’ID utilisateur est ‘ADMIN’ et le mot de passe ‘4321’. SYSTEME Les détails du menu système sont les suivants : Ouverture d’une session utilisateur Ouverture d’une session menuNom d’utilisateurM. de passeADMINOK AnnulerMouvement/CommandeChoisi Sortie MENU SHR-6042/6040 Système Caméra Surveilliance Mode Enreg. Enr alarme Record Schedule Sauveg. Réseau Mouvement/CommandeChoisi SortieParamétrage Heure/Date/LangueGestionnaire d’utilisateurs- M. de passe- Ajouter/Supprimer un utilisateur- Droits du groupeConfi gurationLog SystèmeInformations & Setup SystèmeReg. HDDArrêt du système SHR_6042_Fra.indb 20SHR_6042_Fra.indb 20 6/6/2009 10:14:44 AM6/6/2009 10:14:44 AM05 CONFIGURATION DU MENU confi guration du menu _21 Paramétrage Date / Heure / Langue

Reg Heure L’écran suivant s’affi che si vous appuyez sur la touche Entrée(

Sélectionnez le fuseau horaire normal correspondant à la zone concernée. Pour modifi er la date et l’heure, déplacez le curseur sur l’option correspondante et appuyez sur la touche Entrée( ). Ensuite, modifi ez jour/mois/année ou seconde/minute/heure à l’aide des touches

Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée

Une fois l’heure modifi ée, la date et l’heure ne varient pas tant que vous n’aurez pas appuyé sur la touche “OK” ou “Annuler”. Attention

Si la date et l’heure sont ramenées à des valeurs précédentes, la date écrite avant la modifi cation risque d ’être effacée. Par exemple, si vous remplacez 8 heures du matin par 7 heures du matin, la date écrite entre 7 et 8 heures du matin s’efface.

DST (Heure avancée) DST avance l’horloge d’une heure par rapport à l’heure locale normale. Ce réglage permet au système d’affi cher l’heure réglée comme DST. A la date défi nie pour DST, le système est en avance d’une heure. Si DST est réglé sur “OFF”, l’heure avancée ne sera pas appliquée. Il est impossible d’accéder au menu date à droite. Si vous réglez DST sur “ON”, désignez l’heure de démarrage à gauche et l’heure de fi n à droite en fonction de la marque “~”.

Format Date Offre 9 formats en tout (tels que année-mois-jour / jour-mois-année / mois-jour-année).

Format Heure Offre deux formats, 24 heures / 12 heures (AM/PM).

Langue Après avoir sélectionné une langue, les écrans s’affi chent dans la langue sélectionnée. Les langues disponibles sont affi chées dans la liste. M. de passe

Ancien mot de passe Le mot de passe ‘ADMIN’ du compte utilisateur défi ni en usine est ‘4321’.

Nouveau mot de passe Un clavier virtuel s’affi che si vous appuyez sur la touche Entrée( ). Vous pouvez saisir un à la fois des caractères jusqu’à un maximum de 16.

Confi rmer le mot de passe Il s’agit du menu de confi rmation d’un mot de passe à peine modifi é.

Verrouillage Mot de Enreg Si le Verrouillage Mot de Enreg. est réglé sur On, lors de la désactivation de l’enregistrement, une fenêtre contextuelle demandant le mot de passe s’affi che. Mouvement/CommandeChoisi Sortie Gestionnaire d’utilisateurs - M. de passe Ancien mot de passeNouveau mot de passeConfi rmer le mot de passeVerrouillage Mot de Enreg

SHR_6042_Fra.indb 21SHR_6042_Fra.indb 21 6/6/2009 10:14:46 AM6/6/2009 10:14:46 AM22_ confi guration du menu Menu Gestionnaire d’utilisateurs - Droits du groupe Group 1 Group 2 Group 3SystèmeEnr alarmeCaméraRecord ScheduleSurveillianceSauveg.Enregistrement normalRéseauLectureOK AnnulerRecherche Gestionnaire d’utilisateurs - Ajouter/Supprimer un utilisateur Mom d’utilisateurM. de passeGroupeOK Annuleruser1 Group 1Group Mom d’utilisateurGroup1 user1Group1 user2Group1 user3Group2 user4Ajouter EffacerSupprimerTout supprimer Ajouter/Supprimer un utilisateur

Ajouter un utilisateur Vous pouvez saisir le “Nom d’utilisateur” et le “M. de passe”. En ce qui concerne le groupe auquel l’utilisateur peut appartenir, sélectionnez “Group1”, “Group2” ou “Group3”. Après avoir reconnu les droits utilisateur pour chaque groupe, désignez un utilisateur à ajouter au groupe. Si vous appuyez sur “Ajouter”, l’Entréeest enregistrée dans la liste à droite. Si vous appuyez sur “Effacer”, le Nom d’utilisateur et le M. de passe à gauche sont effacés.

Supprimer un utilisateur Après avoir placé le curseur sur le Nom d’utilisateur à effacer de la liste à droite, sélectionnez le en appuyant sur la touche Entrée(

Si vous appuyez sur “Supprimer”, seul le Nom d’utilisateur sélectionne est effacé de la liste. Si vous appuyez “Tout supprimer”, tous les Noms d’utilisateur de la liste sont effacés. Droits du groupe

Groupe Un groupe d’utilisateurs se subdivise en 3 groupes : Groupe1, Groupe2 et Groupe3. Appuyez sur la touche Entrée( ) après avoir placé le curseur sur le groupe auquel vous souhaitez reconnaître des droits d’utilisateur.

Menu Vous pouvez reconnaître au groupe les droits de confi guration et surveillance du système partiels ou complets. Vous pouvez régler/annuler la confi guration de reconnaissance des droits en appuyant sur la touche Entrée( ) après avoir placé le curseur sur l’option correspondante. L’option “Système” permet de reconnaître les droits pour for ‘Paramétrage Heure / Date / Langue’, ‘Gestionnaire d’utilisateurs’, ‘Confi guration’, ‘Log Système’, ‘Informations & Setup Système’, ‘Reg. HDD’ et ‘Arrêt du système’. L’option “Caméra” permet de reconnaître les droits pour ‘Confi guration Caméra’, ‘Dispositif PTZ’ et ‘Setup Ecran’. L’option “Surveillance” permet de reconnaître les droits pour ‘Mode actif’ et ‘Mode spot’. L’option “Enregistrement normal” permet de reconnaître les droits pour ‘Qualité’, ‘Cadre’ et ‘Taille image’. L’option “Enr alarme” permet de reconnaître les droits pour ‘Reg. Enr. alarme ’, ‘Confi g. du mode de détection d’alarmes’, ‘Confi g mode détection mouvements’ et ‘Setup Mode de détection de perte vidéo’. L’option “Record Schedule” permet de reconnaître le droit de confi guration de la planifi cation d’ enregistrement. L’option “Sauveg.” permet de reconnaître le droit de confi guration des sauvegardes. L’option “Réseau” permet de reconnaître les droits pour ‘Reg. adresse IP’, ‘Test IP’, ‘site DDNS’, ‘Paramétrage NTP’, ‘Réglage de rappel’ et ‘Transfer Picture Setup’. Recherche L’option “Lecture” permet de reconnaître le droit de recherche. SHR_6042_Fra.indb 22SHR_6042_Fra.indb 22 6/6/2009 10:14:47 AM6/6/2009 10:14:47 AM05 CONFIGURATION DU MENU confi guration du menu _23

Valeur par défaut Cette fonction est utilisée lorsque vous réinisialisez les valeurs de réglage au valeurs par défaut. Si vous appuyez sur “OK” la fenêtre de message de redémarrage s’affi che. Vous pouvez sélectionner “Oui”. Les données enregistrées ne seront pas effacées.

Exporter confi guration Vous permet de confi gurer facilement plusieurs unités DVD. Cette fonction est utilisée pour exporter la confi guration actuelle du système à l’appareil de stockage connecté à un port USB. Le fi chier confi guration est alors copié sur la mémoire USB si vous appuyez sur “OK”. (NomFichier: SetupData.tar)

Importer confi guration Cette fonction est utilisée lorsque vous importez le fi chier de confi guration du système enregistré dans une mémoire USB et que vous l’appliquez au système actuel. Le fi chier confi guration est alors copié sur le système actuel si vous appuyez sur “OK”. Ensuite, la fenêtre de message de redémarrage s’ affi che. Vous pouvez sélectionner “Oui”.

Progress Cette fonction indique l’état d’avancement du job que le système exécute actuellement. Attention

Veuillez ne pas retirer la mémoire USB alors que vous exécutez la fonction exporter/importer confi guration. Le fi chier de confi guration du système risque de ne pas être copié correctement ou de ne pas être appliqué au système.

Lorsque le fi chier de profi l du système est inclus et la valeur pour le réglage du réseau s’applique à un autre DVR, un confl it d’adresse IP peut avoir lieu à cause de l’adresse identique. Dans ce cas, veuillez reconfi gurer le réseau de sorte à éviter un confl it d’adresse IP. Log Système Cette fonction montre un journal de tâches effectuées lors de l’utilisation du système DVR et, lorsque le système fonctionne de manière anormale, permet d’ identifi er rapidement l’erreur pour que le problème puisse être résolu. Appuyez sur la touche Entrée( ) après avoir placé le curseur sur l’élément souhaité du journal.

): Aller à la page précédente.

): Aller à la page suivante.

Indication du contenu Si vous appuyez sur l’icône ( ), l’écran suivant s’ affi che. Pour les données du journal, réglez l’ “Heure départ” et l’ “Heure Fin” à rechercher. Pour modifi er la date et l’heure, déplacez le curseur sur l’option correspondante et appuyez sur la touche Entrée( ). Ensuite, modifi ez jour/mois/année ou seconde/minute/heure à l’aide des touches

Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée(

Confi guration Valeur par dèfautExporter confi gurationImporter confi gurationProgresstrying.. 0% SHR_6042_Fra.indb 23SHR_6042_Fra.indb 23 6/6/2009 10:14:48 AM6/6/2009 10:14:48 AM24_ confi guration du menu Liste Log Système Type Log Détails Log Description ENREG C(Channel) C REC START/STOP Démarrage/Arrêt de l’enregistrement en continu C(Channel) A REC START/STOP Démarrage de l’enregistrement d’alarme activée C(Channel) M REC START/STOP Démarrage/fi n de l’enregistrement de mouvement Système SYSTEM START/STOP Alimentation système ON/OFF SYSTEM NET TIMESET Modifi cation de l’heure du système SYSTEM SHUTDOWN Arrêt du système SYSTEM REBOOT Redémarrage du système SETUP START/END Menu Mode Ouverture/fermeture de session HDD Format M Format disque dur (Master) HDD Format S Format disque dur (Slave) Echec VIDEO LOSS START/STOP Perte/rétablissement de la vidéo SMART ERROR HDD-M Echec du contrôle intelligent de disque dur (Master) SMART ERROR HDD-S Echec du contrôle intelligent de disque dur (Slave)

ENREG Affi che les informations d’enregistrement en fonction de l’événement et de la planifi cation d’enregistrement.

Système Affi che les informations de démarrage/arrêt du système, d’accès utilisateur au système et de modifi cation de la confi guration.

Echec Affi che les informations erreur générées par un échec du matériel.

Recherche Affi che les informations sur le temps écoulé entre l’Entréeet la sortie du mode recherche.

Réseau Affi che l’heure et l’adresse IP pour le système connecté via le logiciel distant.

Retrait du média lors de la sauvegarde sur une mémoire USB CD-ROM WRITE FAIL Echec d’écriture de CD CD MEDIA SIZE FULL Pas d’espace CD restant CD MEDIA NOT EXIST Aucun média CD SHR_6042_Fra.indb 25SHR_6042_Fra.indb 25 6/6/2009 10:14:49 AM6/6/2009 10:14:49 AM26_ confi guration du menu Reg. HDD OK AnnulerFormater ATA

Adresse Mac Affi che le seul numéro de l’appareil matériel de réseau connecté au système.

Version Logiciel Affi che la version actuelle du logiciel.

Rechercher Après avoir connecté l’appareil USB (contenant le logiciel DVR) à un port USB, appuyez sur l’icône

) et le système recherche automatiquement le logiciel DVR. Si le logiciel DVR ne se trouve pas dans l’appareil USB, la version de mise à jour n’est pas affi chée.

Version de la mise à jour La version de logiciel à mettre à jour est indiquée. Si vous appuyez sur “Mise à niveau”, la fenêtre de message de redémarrage s’affi che. Vous pouvez sélectionner “Oui” pour procéder à la mise à jour.

ID télécomm. Afi n de pouvoir commander le magnétoscope avec une télécommande, confi gurez le magnétoscope et l’ID télécomm.

Version Micom Ce menu vous indique la version micrologicielle du Microprocesseur. Attention

Pour que le graveur numérique (DVR) reconnaisse le fi chier mis à jour, vous devez insérer le fi chier dans un dossier appelé “mis à jour”. Créez ce dossier sur un disque mémoire USB puis copiez le fi chier mis à niveau à l’intérieur du dossier.

Lors de la mise à jour du logiciel, vous ne devez ni couper l’alimentation ni retirer l’appareil USB. Le système risque de fonctionner de manière anormale.

Lors de l’utilisation d’une mémoire USB, veuillez utiliser un appareil USB compatible avec Linux 2.6.0 ou supérieur. Le système ne supporte pas les appareils qui ne sont pas compatibles avec Linux.

Le système fi chier pour l’appareil USB doit être FAT16 ou FAT32. Le système ne supporte ni NTFS nid’ autres systèmes fi chier.

Puisque certains appareils USB ne disposent pas d’alimentation ou seulement d’une basse tension, il est possible qu’une alimentation séparée soit nécessaire pour pouvoir les reconnaître.

Lors de la sortie d’usine du produit, le numéro de télécommande est réglé sur ‘00’.

Lors de la modifi cation du numéro de télécommande, appuyez sur press “ID télécomm.” et entrez l’ID du DVR. Réglage du disque dur

Informations sur le disque dur Affi che les informations sur le disque dur installé ainsi que sa capacité. Informations & Setup Système OK AnnulerAdresse MacVersion LogicielRechercher Version de la mise à jourID télécomm.Version Micom00:C:8C:FF:00:A9V1.000A10Find package in USB None

HDD Format Lors de l’initialisation du disque dur, déplacez le curseur sur le disque dur correspondant et appuyez sur la touche Entrée( ). Ensuite, l’icône (Format) est activée. Si vous appuyez sur “Formater” la fenêtre format de disque dur s’affi che. Vous pouvez sélectionner “OK” pour initialiser le disque dur.

FIN DISQUE Stop : L’enregsitrement se termine lorsque le disque dur sature pendant l’enregistrement. Overwrite : Si le disque dur sature pendant l’enregistrement, les données enregistrées les plus anciennes sont effacées et remplacées par les nouvelles données.

On : Si le disque dur sature pendant l’enregistrement, une alarme est émise. Off : Si le disque dur sature pendant l’enregistrement, aucune alarme n’est émise.

Si l’espace disque dur est insuffi sant, l’icône Disk_Full ( ) s’affi che. Attention

Puisque toutes les données sont effacées au formatage du disque dur, veuillez procéder à l’initialisation après avoir effectué une sauvegarde des données importantes sur un autre support.

Si l’enregistrement disque dur répété est réglé sur “Ecraser” et les données à sauvegarder sont écrasées, l’heure de démarrage de la sauvegarde peut être modifi ée ou la sauvegarde est annulée. Arrêt du système Cette fonction est utilisée lorsque l’on termine les jobs en cours en sécurité ou lorsque l’on coupe l’alimentation. Si vous voyez le message d’arrêt du système apparaître après avoir appuyé sur “OK” dans la fenêtre de confi rmation, coupez l’alimentation. Attention

Si vous coupez le système sans passer par le menu d’arrêt du système, vous risquez de perdre des données ou de provoquer un écher du disque. Lorsque vous coupez l’alimentation, veuillez d’abord arrêter le système à l’aide du menu d’arrêt du système. CAMERA Les détails du menu caméra sont les suivants : Attention Vérifi cation des données du disque dur Veuillez prendre en considération les informations suivantes pour minimiser les risques de perte des données du disque dur.

Rappelez-vous que vous devez protéger le disque dur de tout impact or mauvaise utilisation pouvant l’endommager.

Le fabricant n’est pas responsable de l’ absence de données ou de tous défauts causés par une mauvaise utilisation. Remarque : Ajouter un disque dur supplémentaire. Vérifi ez dans un premier temps que le disque dur est compatible avec le graveur numérique (DVR) du fabricant. Exemples pouvant provoquer la perdre de données ou endommager le disque dur.

Tout impact extérieur sur le boîtier lors du désassemblage ou de l’installation du DVR.

Toute coupure de courant ou mise hors tension incorrecte alors que le graveur numérique (DVR) est en cours de fonctionnement. (Veuillez vous reporter à la page 27 pour obtenir des informations sur la manière de mettre hors tension le graveur numérique)

Déplacer ou causer tout impact sur le graveur numérique (DVR) pendant le fonctionnement. Veuillez sauvegarder les évènements enregistrés aussi souvent que possible pour éviter toutes pertes de données. Arrêt du système OK AnnulerÊtes-vous sûr de vouloir arrêter le système?Mouvement/CommandeChoisi Sortie MENU SHR-6042/6040 Système Caméra Surveilliance Mode Enreg. Enr alarme Record Schedule Sauveg. Réseau Mouvement/CommandeChoisi SortieConfi guration CaméraDispositif PTZSetup EcranDispositif télécommandé SHR_6042_Fra.indb 27SHR_6042_Fra.indb 27 6/6/2009 10:14:50 AM6/6/2009 10:14:50 AM28_ confi guration du menu Confi guration Caméra

Vidéo On : Montre la vidéo du canal sélectionné. Off : Ne montre pas la vidéo du canal sélectionné. Covert : Montre les autres informations à l’exception des informations vidéo du canal sélectionné.

Séq auto Vous pouvez régler l’intervalle de séquence automatique pour chaque canal. Le réglage s’ applique en mode actif. Le canal réglé sur “Off” ou “Covert” n’est pas affi ché en mode séquence automatique.

Titre Le nom de caméra du canal sélectionné peut être réglé. Un clavier virtuel apparaît si vous appuyez sur la touche Entrée( ). Vous pouvez saisir des caractères en déplaçant le curseur. Vous pouvez saisir jusqu’à 10 caractères. Si vous appuyez sur “Shift”, vous pouvez saisir les lettres majuscules et utiliser les touches numériques. Dispositif PTZ

Sélectionnez l’identifi ant PTZ (0~99).

Protocole Afi n de régler la fonction PTZ, déplacez le curseur sur le canal souhaité et appuyez sur la touche Entrée( ). Ensuite, réglez le PTZ à l’aide de la touche

Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée( ). Ce produit est compatible avec les protocoles de Samsung, Vic., Pan., AD, Phi., Pel-D, Pel-P, Ern, Vcl., Dia., Kal., et Tech.

Vitesse Sélectionnez la vitesse PTZ . (2400/4800/9600/19200/38400)

Les éléments ci-dessus doivent correspondre aux réglages de l’appareil PTZ. Pour plus de détails, veuillez vous reporter au manuel fourni par le fabricant de l’appareil PTZ.

Seul la méthode Half Duplex est supportée pour la transmission. Dialogue au clavier Nom de la caméraCAM 01Shift Back OK Annuler Confi guration Caméra VidéoSéq autoTitreOn 5 SEC CAM 01On 5 SEC CAM 02On 5 SEC CAM 03On 5 SEC CAM 04OK AnnulerMouvement/CommandeChoisi Sortie Dispositif PTZ

Etat OSD OK Annuler Setup Ecran C’est l’écran qui permet de régler les valeurs de luminosité/contraste/couleur pour l’image caméra de chaque canal. Placez le curseur sur le canal que vous souhaitez ajuster et sélectionnez le pour régler les valeurs de luminosité/ contraste/couleur. Le canal sélectionné apparaît dans la zone PIP à droite. L’ajustement peut s’effectuer entre ‘0’ et ‘255’ à l’aide de la touche

Si vous appuyez sur “Tout appliquer”, les valeurs pour le dernier canal mis à jour sont copiées sur tous les canaux. Si vous appuyez sur “Défaut”, les valeurs pour le canal actuel sont réinitialisées à ‘128’. Dispositif télécommandé Cette fenêtre vous permet de commander les fonctions du DVR en utilisant le clavier du contrôleur de système (SSC-2000, SSC-5000).

Nom d’utilisateur Sélectionne le nom d’utilisateur du clavier de contrôleur du système.

Vitesse Sélectionne la vitesse de transmission du contrôleur de système (1200/2400/4800/9600/19200/38400). Clavier de contrôleur de système disponible NO Fabricant Nom du modèle

Les articles ci-dessus devraient correspondre aux réglages du clavier du contrôleur de système. Pour toute information supplémentaire, référez-vous au manuel fourni par le fabricant du clavier de contrôleur de système.

Cet appareil n’est compatible qu’en demi duplex comme méthode de transmission. SURVEILLANCE Les détails du menu de surveillance sont les suivants : Mode Actif

Durée de surveillance d’événements Elle peut se régler sur Off, 30 secondes et CONTINUE. OFF : La surveillance d’événements qui bascule à l’écran d’événement ne fonctionne pas. 30 secondes : Règle la durée d’affi chage du canal actuel jusqu’à l’affi chage du prochain écran. CONTINUE : L’écran de surveillance d’événement sera maintenu jusqu’à ce qu’il soit effacé en appuyant sur la touche ALARM sur le panneau avant.

OSD Date : Si réglée sur On, la date s’affi che sur l’écran. Si réglée sur Off, la date ne s’affi che pas sur l’écran. Heure : Si réglée sur On, l’heure s’affi che sur l’écran. Si réglée sur Off, l’heure ne s’affi che pas sur l’écran. Titre : Si réglé sur On, le nom de la caméra s’affi che sur l’écran. Si réglé sur Off, le nom de la caméra ne s’affi che pas sur l’écran. Etat : Si réglé sur On, l’Audio/PTZ s’affi che sur l’écran. Si réglé sur Off, l’Audio/PTZ ne s’affi che pas sur l’écran. MENU SHR-6042/6040 Système Caméra Surveilliance Mode Enreg. Enr alarme Record Schedule Sauveg. Réseau Mouvement/CommandeChoisi SortieMode actifMode spot Dispositif télécommandé OK Annuler Vitesse 9600Mouvement/CommandeChoisi Sortie Setup Ecran

Défault Tout appliquerOK Annuler SHR_6042_Fra.indb 29SHR_6042_Fra.indb 29 6/6/2009 10:14:52 AM6/6/2009 10:14:52 AM30_ confi guration du menu Spot désactivé Type de surveillance OFF Durée3 SECEvén. NormalCaméraMouvement/CommandeChoisi SortieOK Annuler Mode Spot Lorsque vous avez deux moniteurs, le canal Spot Out peut être utilisé pour surveiller un canal spécifi que sur un moniteur qui lui est dédié.

Event Duration Détermine si exécuter ou non la fonction Surveillance d’événements pour le canal Spot-out. Elle peut se régler sur Off, 30 secondes et CONTINUE. OFF : La fonction Surveillance d’événements n’est pas disponible sur le canal Spot Out. CONTINUE : L’écran Surveillance d’événement sera maintenu jusqu’à ce qu’il soit effacé en appuyant sur la touche ALARM sur le panneau avant.

Normal Duration 1~60 secondes : Règle la durée d’affi chage du canal actuel jusqu’à l’affi chage du prochain écran.

Caméra Règle le canal souhaité pour l’utilisation avec la fonction Spot Out. SHR_6042_Fra.indb 30SHR_6042_Fra.indb 30 6/6/2009 10:14:54 AM6/6/2009 10:14:54 AM05 CONFIGURATION DU MENU confi guration du menu _31 MODE ENREGISTREMENT Les détails du menu d’enregistrement sont les suivants : Réglez les valeurs de mode d’enregistrement à appliquer en appuyant sur la touche REC sul le panneau avant. Taille image Détermine la taille de l’écran d’enregistrement. Source vidéo Full D1 Half D1 CIF

Qualité Règle la qualité de la vidéo d’enregistrement. Réglé sur Very High, High, Standard, Low.

Cadre Détermine le nombre de cadres d’enregistrement. Le nombre de cadres se réfère au nombre d’écrans enregistrés par seconde.

Détection Auto Vous pouvez sélectionner OFF et ON en appuyant sur “OFF.” Si vous sélectionnez “ON” la date de recherche est limitée. La date peut être limitée à 1 jusqu’à 99 jours. Si “OFF” est sélectionné, le curseur ne peut pas être déplacée sur la date de sélection de la zone et la date de recherche n’est pas limitée. Si vous appuyez sur “Défaut”, les valeurs initiales sont rétablies. Avec les standards Full D1, le réglage de la fréquence d’image ne doit pas dépasser la fréquence d’image NTSC 90 fps, PAL 75 fps sur chaque canal, aussi bien du mode Enregistrement qu’en mode Evénement. ENR ALARME Les détails de l’enregistrement des événements sont les suivants : Reg. Enr. alarme Détermine les valeurs de mode d’enregistrement à appliquer lorsqu’un événement survient.

Taille image Détermine la taille de l’écran d’enregistrement. Source Video Full D1 Half D1 CIF NTSC 704 X 480 704 X 240 352 X 240 PAL 704 X 576 704 X 288 352 X 288

Qualité Détermine la qualité de la vidéo d’enregistrement pour tous les événements.

Cadre Détermine le nombre de cadres d’enregistrement. Le nombre de cadres indique le nombre d’écrans enregistrés par seconde.

PréEvé. Enregistrez les pré-conditions à partir du moment où l’événement est survenu. 3~5 secondes : Réglez l’heure d’enregistrement avant que l’événement ne survienne. Reg. Enr. alarme QualitéStandardOK AnnulerCadreStandardStandardStandard3 secDéfault

ON 99Taille imageDétection auto CIF CIF CIF CIF MENU SHR-6042/6040 Système Caméra Surveilliance Mode Enreg. Enr alarme Record Schedule Sauveg. Réseau Mouvement/CommandeChoisi SortieReg. Enr. AlarmepConfi g. du mode de détection d’alarmesConfi g mode détection mouvementsSetup Mode de détection de perte vidéoSection pré-événementHeure à laquelle un événement est survenu SHR_6042_Fra.indb 31SHR_6042_Fra.indb 31 6/6/2009 10:14:54 AM6/6/2009 10:14:54 AM32_ confi guration du menu

PostEve. Enregistrez les post-conditions à partir du moment où l’événement est survenu. Après qu’un événement est survenu, le temps d’ enregistrement se règle sur 5 secondes ~5 minutes et heures 1.

Si le support du canal 1 DVR est réglé sur On dans le menu de surveillance, la résolution passe à Full D1. Confi g. du mode de détection d’alarmes

Etat Le type Alarme activée peut être réglé sur “N.O” ou “N.C”. N.O (normalement ouvert) : Le détecteur reste ouvert. Mais s’il se ferme, une alarme est émise. N.C (normalement fermé) : Le détecteur reste fermé. Mais s’il s’ouvre, une alarme est émise.

Caméra Règle la caméra reliée à l’Alarme activée actuelle. La valeur par défaut est réglée sur le numéro d’Alarme activée actuelle. Il faut établir au moins une liaison entre l’Alarme activée et la caméra. De multiples sélections sont possibles. L’écran suivant apparaît si l’on appuie sur la touche Entrée( ) en déplaçant le curseur de l’option caméra.

Alarm Out Règle la méthode alarm-out lorsqu’un événement est survenu depuis la caméra Alarme active. Actuellement, ce système supporte 2 fonctions Alarm Out et 1 sortie de haut-parleur intégrée (bip). L’écran suivant apparaît si l’on appuie sur la touche Entrée( ) en déplaçant le curseur de l’option Alarm Out.

Durée Règle la durée de l’Alarm Out. Le son de l’alarme est maintenu avec la valeur réglée. CONTINUE : Le son de sortie d’alarme est maintenu jusqu’à ce qu’il soit annulé en appuyant manuellement sur la touche ALARM sur le panneau avant. 10~300 secondes : Vous pouvez régler la durée de la sortie d’alarme. To us

Caméra 1 Caméra 2 Caméra 3Caméra 4To us

None None None None 10 SEC10 SEC10 SEC10 SECCaméraAlarm-OutDuréeAlarme activéeAlarme activée Alarme activée Alarme activée Alarme activée Mouvement/CommandeChoisi Sortie Section pré-événement Heure à laquelle un événement est survenu SHR_6042_Fra.indb 32SHR_6042_Fra.indb 32 6/6/2009 10:14:55 AM6/6/2009 10:14:55 AM05 CONFIGURATION DU MENU confi guration du menu _33 Confi g mode détection mouvements Déterminez la zone de détection des mouvements, la sensibilité et l’alarme pou chaque caméra. Appuyez sur la touche Entrée( ) après avoir placé le curseur sur la caméra à régler.

Alarm Out Détermine la sortie d’alarme lorsqu’un mouvement est détecté. Actuellement, ce système supporte 2 fonctions Alarm Out et 1 sortie de haut-parleur intégrée.

Durée Règle la durée de l’Alarm Out. Le son d’alarme est maintenu pendant la période prédéfi nie. CONTINUE : Le son de sortie d’alarme est maintenu jusqu’à ce qu’il soit annulé en appuyant manuellement sur la touche ALARM sur le panneau avant. 10~300 secondes : Règle la durée de la sortie d’alarme.

Sensibilité Concerne la confi guration de la détection des mouvements et la sensibilité. Vous pouvez régler la sensibilité sur Very High, High, Medium, Low, Very Low.

Réglage de l’aire Si vous appuyez sur la touche Entrée( ) après avoir déplacé le curseur sur la zone d’affi chage vidéo à droite, vous pouvez déterminer/annuler la zone de mouvement.

): Défi nit la zone entière comme zone de mouvement.

): Annule la zone de mouvement entière. Si vous appuyez sur “Défaut”, les valeurs de confi guration du mouvement sont réinitialisées. Setup Mode de détection de perte vidéo Vous pouvez déterminer l’émission d’un son de sortie d’alarme si une perte de vidéo a lieu depuis chaque canal.

Alarm Out Règle la méthode alarm-out lorsqu’un événement est survenu depuis la caméra Alarme active. Actuellement, ce système supporte 2 fonctions Alarm Out et 1 sortie de haut-parleur intégrée (bip). L’écran suivant apparaît si vous appuyez sur la touche Entrée( ) en déplaçant le curseur sur l’option Alarm Out.

Durée Règle la durée de l’Alarm Out. Le son d’alarme est maintenu pendant la période prédéfi nie. CONTINUE : Le son de sortie d’alarme est maintenu jusqu’à ce qu’il soit annulé en appuyant manuellement sur la touche ALARM sur le panneau avant. 10~300 secondes : Règle la durée de la sortie d’alarme. To us

Setup Mode de détection de perte vidéo Alarm-Out None None None None 10 SEC10 SEC10 SEC10 SECDurée

Annuler Mouvement/CommandeChoisi Sortie Confi g mode détection mouvements

Annuler Alarm-OutDuréeSensibilité Réglage de l’aire None High Défault SHR-6042_Fra_2.indd 33SHR-6042_Fra_2.indd 33 6/10/2009 1:56:06 PM6/10/2009 1:56:06 PMPLANNIFICATION D’ENREGISTREMENT Les détails du menu record schedule sont les suivants : Vous pouvez régler le système de sorte qu’il enregistre des images automatiquement en déterminant les cadres de temps souhaités. Appuyez sur la touche Entrée( ) après avoir placé le curseur sur la caméra à régler.

Time Selection Afi n de sélectionner la fourchette de temps d’enregistrement en heures, déplacez le curseur sur la partie illustrée dans l’image ci-dessous et appuyez sur la touche Entrée( ). Et sélectionnez la fourchette de temps d’enregistrement à l’aide de la touche

. Vous pouvez quitter le mode de modifi cation en appuyant à nouveau sur la touche Entrée(

Option ENREG Détermine la méthode d’enregistrement. Reportez-vous au tableau suivant pour les différents types de méthodes d’enregistrement. Vous pouvez appliquer la méthode prédéfi nie pour la fourchette de temps sélectionnée si vous appuyez sur

après avoir appuyé sur la touche Entrée(

“00-24”: La méthode d’enregistrement peut également être réglée dans une plage comprise entre zéro et 24 heures. Si vous appuyez sur “Apply All”, les valeurs du canal actuel sont copiées sur tous les canaux et tous les jours. Type d’ enregistrement Support d’enregistrement Symbole d’ écran de confi guration C : En continu M : Mouvement A : Alarme activée Aucun enregistrement AUCUN Enregistrement en continu C Enregistrement de mouvement M Enregistrement d’Alarme active A Enregistrement en continu et de mouvements C : M Enregistrement en continu et d’Alarme active C : A Enregistrement de mouvements et d’Alarme active M : A Enregistrement en continu et de mouvements et d’Alarme active C : M : A

Jour ouvré Défi ni pour les jours de la semaine pour un enregistrement programmé de réservation. Appuyez sur Entrée( ), sélectionnez le jour que vous désirez utiliser à l’aide des touches

SAUVEG Les détails du menu de sauvegarde sont les suivants : Permet de sauvegarder sur un appareil de sauvegarde les données de vidéo enregistrées sur le disque dur.

Mode copie de secours Sélectionne le mode à utiliser pour effectuer une copie de secours.Le mode de sauvegarde est compatible avec trois types au total comme SDB, SFX et AVI. Appuyez sur la touche Entrée( ) et sélectionnez le mode copie de secours en utilisant la touche

. Vous pouvez quitter le mode de modifi cation en appuyant à nouveau sur la touche Entrée(

Base de données Samsung (SDB): Il s’agit d’un type de données de marque déposée de Samsung. Une fois que les données sont sauvegardées en SDB, les données de sauvegarde sont automatiquement copiées sur le SDB Viewer ainsi que sur le SDB. Habituellement, le SDB est utilisé pour sauvegarder les données de stockage en masse. SFX : Ce mode exécute une tâche de copie de secours avec le lecteur vidéo auto-exécutable. Si le fi chier de copie de secours est exécuté, le lecteur commence automatiquement la lecture de la vidéo. Les données de copie de secours SFX sont enregistrées avec une extension de fi chier exécutable (.EXE). AVI : Ce mode enregistre dans le format vidéo pouvant être lu à partir de Windows Media Player. Audio codec peut enregistrer des copies de secours.

Heure départ et Heure fi n Etablit la date et l’heure de la copie de secours. (le temps de suvegarde est de 2 minutes.) Appareil de copie de secours Détermine l’appareil de copie de secours. L’appareil de copie de secours supporte l’appareil de stockage USB et le CD/DVD, USB-CD/DVD. Appuyez sur le bouton Entrée ( ) et sélectionnez l’appareil de sauvegarde (systèmes de sauvegarde USB) à l’aide du bouton S ou T. Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée(

Lorsque les périphériques de masse USB sont normalement connectés au système, le bouton [Format] est activé. Et ainsi, si vous désirez réinitialiser les périphériques de masse USB, appuyez sur la touche [Format]. Plannifi cation d’enregistrement En continu00-24 Tout appliquer 00-01C:M:AC:M:AOption ENREGMouvement Alarme activée02 04 06 08 10 12 14 16 18 20 22 24 SUN Jour ouvré 34_ confi guration du menu Sauveg.Video (SDB)2009-02-12 11:01:082009-02-12 11:03:08USB - No DetectMode de copie de secoursHeure de démarrerHeure FinAppareil de copie de secoursCaméraOK AnnulerMouvement/CommandeChoisi SortieFormater 00-01 SHR_6042_Fra.indb 34SHR_6042_Fra.indb 34 6/6/2009 10:14:56 AM6/6/2009 10:14:56 AMMENU SHR-6042/6040 Système Caméra Surveilliance Mode Enreg. Enr alarme Record ScheduleSauveg.Réseau Mouvement/Commande Choisi SortieReg. adresse IPWeb Viewer Port de réglageÉtat du réseausite DDNSParamétrage NTPRéglage de rappelParamétrage du transfert d’imagesMode de connexionMot de passe/NomAdresse IP du siteMasque de sous-réseauPasserellePort(TCP)Bande passanteNOT USE USER

10Mbps Reg. adresse IP

AXIAN 256MB Caméra Détermine le canal de caméra pour la copie de secours. Format Il supporte les fonctions au format USB.

Le fi chier de copie de secours peut se lire sur PC, mais pas à partir d’un DVR.

Dans le cas de la coipe de secours AVI, il est possible qu’un code DivX soit nécessaire pour lire le fi chier enregistré. Vous pouvez obtenir le code DivX sur le site web www.divx.com.

Un message d’avertissement apparaît en cas d’absence d’un appareil de copie de secours.

Pour créer un fi ligrane, insérez une marque que seul le fabricant connaît dans le video data lest, une personne doit pouvoir identifi er la marque à l’œil nu. Si les données vidéo sauvegardées sont fausses ou modifi ées, “Tampered” s’affi chera à l’écran du SDB Viewer ou SFX Player. Si ce n’est pas le cas “Approved” s’affi chera. Attention

Ne retirez pas l’appareil de stockage pendant la copie de secours et ne coupez pas l’alimentation du système. Le système risque de fonctionner de manière anormale.

Pendant la copie de secours, la vitesse du système risque d’être ralentie.

Lors de la copie de secours des données sur CD, les données enregistrées risquent d’être endommagées selon les conditions de la surface d’enregistrement du disque. RÉSEAU Le menu Réseau en détail : Reg. adresse IP

Mode de connexion Défi nit le type de réseau pour le système principal. Appuyez sur la touche Entrée( ) et sélectionnez l’appareil de copie de secours en utilisant la touche

NOT USE : A sélectionner si vous n’utilisez pas de réseau. STATIC-IP : Sélectionnez le lorsque le système principal est connecté au réseau qui utilise l’IP fi xe. DHCP : Sélectionnez le lorsque le système principal est connecté à un réseau dont l’adresse IP est assignée dynamiquement par DHCP. ADSL(PPPoE) : Sélectionnez le lorsque le système principal est connecté au réseau ADSL à l’aide de PPPoE.

Mot de passe/Nom Lorsque l’ADSL est sélectionné, vous pouvez entrer manuellement le MOT DE PASSE/NOM. Lorsque le système principal est connecté au réseau ADSL, vous devez saisir le nom d’utilisateur et le mot de passe fournis par le fournisseur ADSL. Vous pouvez saisir le nom d’utilisateur et le mot de passe à l’aide du clavier virtuel. SHR_6042_Fra.indb 35SHR_6042_Fra.indb 35 6/6/2009 10:14:57 AM6/6/2009 10:14:57 AMWeb Viewer Port de réglage OK Annuler Port

Mouvement/CommandeChoisi Sortie 36_ confi guration du menu Dialogue au clavier M. de passe Shift BackOK Annuler Nom d’utilisateur USER

Adresse IP du site Détermine l’adresse IP du système principal à connecter au réseau. Si le mode de connexion est défi ni sur STATIC-IP, l’utilisateur doit entrer l’adresse IP directement.

Masque de sous-réseau Défi nit l’adresse du masque de sous-réseau pour le système principal.

Passerelle Défi nit l’adresse de la passerelle pour le système principal.

Port (TCP) Le numéro de port peut être sélectionné entre 554 et

Bande passante Règle la vitesse maximum de transfert de données vidéo sur un réseau. Web Viewer port de réglage Règle le numéro d’un port à partir duquel le Web Viewer sera utilisé sur le navigateur Web. Le numéro de port est réglé sur 80 par défaut.

Port Règle le numéro d’un port à partir duquel le Web Viewer sera utilisé sur le navigateur Web. Vous pouvez régler le numéro de port de 80 à 60080.

Si le port pour le Web Viewer dans le DVR est fermé par le pare-feu ou un équipement de partage, le Web Viewer ne peut pas être exécuté sur le navigateur Internet. Dans ce cas, contactez l’administrateur du réseau. SHR_6042_Fra.indb 36SHR_6042_Fra.indb 36 6/6/2009 10:14:58 AM6/6/2009 10:14:58 AMÉtat du réseau Adresse IP affectée222.112.139.76Etat de la connexion

Mouvement/CommandeChoisi Sortie

05 CONFIGURATION DU MENU

confi guration du menu _37 Mouvement/CommandeChoisi Sortie site DDNS site DDNSAdresse InternetNom d’utilisateurM. de passe DYNAMIC DDNSSAMSUNG SHR

OK Annuler État du réseau

Adresse IP affectée Affi che l’adresse IP affectée au système actuel.

Etat de la connexion Affi che en couleurs si le système est actuellement connecté au réseau dans un état normal ou dans un état anormal. Si “OK” est affi ché, cela signifi e que l’adresse IP peut être connectée. Si “Failed” est affi ché, cela signifi e que l’adresse IP ne peut pas être connectée. Couleur Vitesse de réaction Ping Vert Moins de 500 ms Jaune 500~2000 ms Rouge Plus de 2000 ms Site DDNS La fonction site DDNS vous permet d’utiliser l’adresse IP dynamique connectée au système comme une adresse IP fi xe.

Site DDNS Vous pouvez sélectionner un site DDNS parmi les suivants SAMSUNG, DYNAMIC DDNS, NO IP et CHANGE IP. Si vous sélectionnez SAMSUNG, l’IP est enregistrée sur le DDNS utilisé par Samsung Electronics. DYNAMIC DDNS, NO IP et CHANGE IP sont des sites web DDNS publics permettant l’enregistrement d’une IP dynamique et assignant un URL gratuit. Défi nissez l’adresse Internet, le nom d’utilisateur et le mot de passe après vous être inscrits sur le site web correspondant et enregistré l’URL.

Adresse Internet Défi nit l’adresse Internet du site DDNS.

Nom d’utilisateur Défi nit le nom d’utilisateur saisi lors de l’inscription au site DDNS.

M. de passe Défi nit le mot de passe saisi lors de l’inscription au site DDNS. Samsung DDNS utilise l’adresse Mac du produit. Si l’adresse Mac est 00:0C:83:00:00:32, le nom de domaine Samsung sera enregistré comme suit : “h0000032.websamsung.net”. SHR_6042_Fra.indb 37SHR_6042_Fra.indb 37 6/6/2009 10:14:59 AM6/6/2009 10:14:59 AM38_ confi guration du menu Paramétrage NTP Test OK Annuler Mouvement/CommandeChoisi SortieAdresse primaireAdresse secondaireEtat de la connexionpool.ntp.orgasia.pool.ntp.orgPermettre NTPtrying.. 0%

Si vous avez défi ni un DNS public (dyndns.com, no-ip.com ou changeip.com), il faudra peut-être 30 à 60 secondes pour que l’adresse IP de l’adresse Internet (URL) soit mise à jour dans le DNS.

Lors de l’utilisation du réseau en connectant un routeur IP au système principal, le port réseau doit être désigné à partir du menu de confi guration du routeur IP. Le système principal se sert de 1494 ports(554-2048) pour la communication TCP. Lors de l’utilisation. après assignation dynamique des adresses IP au système principal et avec la fonction DHCP supportée par le routeur IP, le numéro de port pour l’adresse IP assigné dynamiquement à partir de menu de confi guration du routeur IP doit désigné Lors de l’utilisation d’un routeur IP, il est recommandé de désigner l’adresse IP et le numéro de port à assigner au système principal à partir du menu de confi guration du routeur IP, de défi nir une adresse IP fi xe pour le mode de connexion du système principal et de saisir l’adresse IP désignée pour le routeur IP Veu illez vous reporter au manuel du routeur IP ou contacter le fabricant pour plus d’informations sur la méthode de confi guration du routeur IP. Paramétrage NTP NTP Setup permet de confi gurer le système pour la synchronisation sur réseau.

Adresse primaire et adresse secondaire Défi nit l’adresse du serveur NTP.

Etat de la connexion Vous pouvez contrôler l’état de la connexion avec le serveur NTP en appuyant sur “Test” après avoir saisi l’adresse du serveur NTP. Si le message “Success” s’affi che, l’état du serveur NTP permet la communication ; si le message “Failed” s’affi che, la communication n’est pas possible.

Permettre NTP Lors de l’utilisation de la fonction NTP, veuillez contrôler la case à cocher “Permettre NTP”

Si l’heure du système DVR est réglé plus rapidement que le temps standard du NTP, le réglage NTP est prioritaire et le réglage de 10 minutes actuel du système DVR, défi ni en fonction du temps réglé précédemment, efface automatiquement les données d’enregistrement.

Lorsque la fonction NTP est en cours d’utilisation, il est impossible de modifi er l’heure à partir du menu de confi guration de l’heure. Vous ne pouvez régler que la zone de fuseau horaire.

La synchronisation entre le serveur NTP et le système DVR s’exécute toutes les heures. SHR_6042_Fra.indb 38SHR_6042_Fra.indb 38 6/6/2009 10:14:59 AM6/6/2009 10:14:59 AMDialogue au clavier [e-mail] AnnulerShift Back Réglages de rappel Alarme 1 Alarme 2 Alarme 3 Alarme 4Reg transm.Depuis Vers Serveur [e-mail]@samsung.commail.samsung.comOK Annuler Evén.

05 CONFIGURATION DU MENU

confi guration du menu _39 Liste de serveurs NTP(Network Time Protocol) ISO Zone Adresse de serveur NTP Monde pool.ntp.org Asie Asia.pool.ntp.org Europe Europe.pool.ntp.org Amérique du Nord North-america.pool.ntp.org Océanie Oceania.pool.ntp.org Amérique du Sud South-america.pool.ntp.org AT Autriche at.pool.ntp.org AU Australie au.pool.ntp.org BE Belgique be.pool.ntp.org CA Canada ca.pool.ntp.org CH Suisse ch.pool.ntp.org CL Chili cl.pool.ntp.org DE Allemagne de.pool.ntp.org DK Danemark dk.pool.ntp.org ES Espagne es.pool.ntp.org FI Finlande fi .pool.ntp.org FR France fr.pool.ntp.org GT Guatemala gt.pool.ntp.org IE Irlande ie.pool.ntp.org IT Italie it.pool.ntp.org JP Japon jp.pool.ntp.org MX Mexique mx.pool.ntp.org MY Malaisie my.pool.ntp.org NL Pays-Bas nl.pool.ntp.org NO Norvège no.pool.ntp.org NZ Nouvelle Zélande nz.pool.ntp.org PH Philippines ph.pool.ntp.org PL Pologne pl.pool.ntp.org PT Portugal pt.pool.ntp.org RU Russie ru.pool.ntp.org SE Suède se.pool.ntp.org US Etats-Unis us.pool.ntp.org Réglages de rappel Une fois tous les évènements (Alarm In (entrée d’ alarme), Motion (mouvement), Video Loss (perdre vidéo) et Record (enregistrement)) perçus, tous les messages de rappel et les images de la caméra interagissant avec l’ entrée d’alarme seront dirigés vers l’adresse e-mail. Les informations sur l’émetteur, le destinataire et le serveur SMTP devraient être réglées pour envoyer un message de rapport à l’adresse e-mail.

Ev󳛈n. : Sélectionnez le canal d’entrée d’alarme où la fonction de rappel sera activée. : Sélectionnez le canal d’entrée d’alarme où la fonction de rappel sera activée. : Sélectionnez le canal Caméra où la fonction de rappel sera activée. Si une perte vidéo est constatée à partir du canal sélectionné, les messages de rappel sont transmis. : Sélectionnez le canal Caméra où la fonction de rappel sera activée. L’enregistrement démarre à partir du canal qui sélectionne et une fois terminé, transmet les messages de rappel. : Sélectionnez l’élément erreur disque dur/disque dur plein où la fonction de rappel sera activée. En cas d’erreur émanant du disque dur ou si le disque est saturé, les messages de rappel seront transmis.

Depuis (Emetteur) Saisissez le compte de l’émetteur de l’e-mail. Appuyez sur le bouton Entrer( ). Ensuite, la fenêtre de texte apparaîtra comme indiqué sur l’illustration ci-dessous :

Au (destinataire) Saisissez le compte de l’utilisateur qui recevra les e-mails. Appuyez sur le bouton Entrer ( ). Ensuite, la fenêtre ci-dessous apparaîtra. Appuyez sur “Nouveau”. Une fois que la fenêtre de clavier virtuel apparaît, saisissez l’adresse du destinataire. Sélectionnez un compte dans le carnet d’adresses utilisable et appuyez sur le bouton pour enregistrer l’ adresse du destinataire dans la liste de sélection. SHR_6042_Fra.indb 39SHR_6042_Fra.indb 39 6/6/2009 10:15:00 AM6/6/2009 10:15:00 AM40_ confi guration du menu

Serveur SMTP: Saisissez l’information sur le serveur STMP. Appuyez sur le bouton Entrer( ). Ensuite, la fenêtre ci-dessous apparaîtra :

Serveur SMTP: Saisissez l’adresse du serveur auquel vous enverrez les e-mails.

Nom d’utilisateur: Saisissez le compte de l’utilisateur du serveur de courrier électronique (SMTP).

Mot de passe: Saisissez le mot de passe du compte de l’utilisateur dans le serveur de courrier électronique.

Port: Saisissez le numéro de port pour le serveur de courrier électronique (SMTP). Vous pouvez régler le numéro de port de 14 à 65535.

Méthode d’authentifi cation: Réalisez une authentifi cation de sécurité pour permettre l’identifi cation sur le serveur de courrier électronique (SMTP). Cette option vous permet de coder et d’ authentifi er les nom d’utilisateurs et les mots de passe lorsque vous envoyez ou recevez des e-mails. Cette option est principalement utilisée pour être enregistrée dans les services des fournisseurs de services Internet (ISP)/ fournisseurs de contenu Internet.

Protocole SSL : Choisissez si le serveur SMTP spécifi é utilise un protocole SSL en tant que protocole de sécurité. Par exemple, le serveur SMTP de Gmail de Google utilise un protocole SSL pour crypter les mails sortants. Méthode d’authentifi cation

Authentification CRAM-MD5/CRAM-SHA1: Permet de déchiffrer quand les noms d’utilisateurs ou mots de passe sont envoyés ou reçus.

Authentification PLAIN: Utilise le format de texte pour envoyer ou recevoir des noms d’utilisateur ou mots de passe.

Authentification LOGIN: Code les noms d’ utilisateur et mots de passe sous Base64 afi n d’ éviter toute fraude. Paramétrage du transfert d’images Défi nissez les informations vidéo à envoyer via le réseau.

Qualité Défi nit la qualité des images à transmettre. Réglé sur Very High, High, Standard, Low.

Cadre Détermine le nombre de cadres d’enregistrement. Le nombre de cadres indique le nombre d’écrans enregistrés par seconde.

Taille vidéo Détermine la taille de l’écran pour l’enregistrement. Source Vidéo Full D1 Half D1 CIF

Si vous appuyez sur “Défaut”, les valeurs des caractéristiques sont réinitialisées. La fréquence de réglage est NTSC : MAX.30fps, PAL: MAX.25fps sous standards FULL D1. Paramétrage du transfert d’images QualitéStandardOK AnnulerCadreStandardStandardStandard CIF Défault

CAMERA PTZ Afi n d’accéder au mode de commande de l’appareil PTZ, les valeurs de confi guration de l’appareil PTZ défi nies doivent être correctes. Si l’appareil PTZ a été réglé à partir du menu, l’icône PTZ

) s’affi che sur le canal correspondant de l’écran. Une barre bleue s’affi che sur l’écran du moniteur si vous appyez sur la touche Entrée( ) dans l’écran mode actif. Passez au canal avec l’icône PTZ en déplaçant cette barre à l’aide des touches de direction et accédez au mode de commande d’appareil PTZ en appuyant sur la touche PTZ. Si vous accédez au mode de commande PTZ, l’icône PTZ de l’écran actif passe de la couleur blanche à la couleur jaune. Dans le mode de commande de l’appareil PTZ de l’écran divisé, seul les opérations de base, telles que Pan, Mosaïque et Zoom, peuvent s’effectuer. Depuis l’écran unique, vous pouvez commander les opérations Pan, Mosaïque ou Zoom, prérégler, menu caméra ainsi que d’autres fonctions. Depuis le menu, sélectionnez d’abord le canal réglé avec PTZ en appuyant les touches CH1 à CH4 sur le panneau avant, puis appuyez sur la touche PTZ. Si vous accédez au mode de commande d’appareil PTZ en écran unique, l’icône PTZ de l’écran passe de la couleur blanche à la couleur jaune. Appuyez sur la touche PTZ en mode actif pour annuler le mode de commande d’appareil PTZ. Si vous annulez le mode de commande d’appareil PTZ ( ), l’icône PTZ passe de la couleur jaune à la couleur blanche.

Si aucune commande PTZ n’est utilisée par le DVR pendant 5 minutes, le mode PTZ s’annule automatiquement.

PAN Pendant le mode de commande d’appareil PTZ, la caméra PTZ peut être commandée dans la direction horizontale à l’aide des touches de direction

) sur le panneau avant.

TILT Pendant le mode de commande d’appareil PTZ, la caméra PTZ peut être commandée dans la direction verticale à l’aide des touches de direction(

sur le panneau avant. commande de caméra PTZ Dispositif PTZ

ZOOM En mode de commande d’appareil PTZ, la caméra PTZ peut exécuter la fonction d’agrandissement/ réduction au moyen de la touche TELE/WIDE sur le panneau avant.

Afi n d’accéder au mode de confi guration du menu d’appareil PTZ, sélectionnez d’abord le canal réglé avec PTZ en appuyant sur la touche CH1 à CH4 sur le panneau avant et appuyez sur la touche PTZ. Si vous accédez au mode de commande d’appareil PTZ en écran unique, l’icône PTZ de l’écran passe de la couleur blanche à la couleur jaune. Alors, si vous appuyez sur la touche SEARCH ( ) la fenêtre de confi guration du menu PTZ s’affi che.

MODELE PTZ Affi che le modèle PTZ actuellement défi ni. Les menus de fonction du modèle PTZ s’affi chent. Chaque menu vous permet de régler différentes fonctions PTZ. Scan: Traverse un emplacement désigné en séquence de PREREGLER 1 à 20. Auto Pan: Si vous appuyez sur “Auto Pan” après avoir défi ni les positions des deux points ‘Départ’ et ‘ Fin’ depuis le menu interne de la caméra PTZ, celle- ci se déplace plusieurs fois d’un point à l’autre. Vous pouvez annuler la fonction Auto Pan en appuyant à nouveau sur “Auto Pan”. Conf.: Sélectionnez cette option pour désigner un emplacement arbitraire pour le numéro PREREGLER ou pour accéder à l’écran du menu interne de la caméra PTZ. Modèle: Cette fonction se souvient des opérations manuelles comme PAN, TILT, ZOOM et FOCUS et les relit telles qu’elle s’en souvient. Supprimer: Cette fonction vous permet d’effacer l’ information à l’endroit du dispositif PTZ, qui est réglée de PRÉ RÉGLÉ n°1 à PRÉ RÉGLÉ n°20 une fois que vous appuyez sur “Supprimer” en appuyant en même temps sur “Conf.”.

Vous pouvez régler la vitesse Pan/tilt de la caméra PTZ pas-à-pas. Après avoir déplacé le curseur sur VITESSE P/T, appuyez sur la touche Entrée( ) et réglez la vitesses à l’aide de la touche

. Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée(

Vous pouvez régler la vitesse du zoom de la caméra PTZ pas-à-pas. Après avoir déplacé le curseur sur VITESSE DU ZOOM, appuyez sur la touche Entrée( ) et réglez la vitesses à l’aide de la touche

. Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée(

S’utilise lors de la désignation d’une certaine position de la caméra PTZ pour l’ID PREREGLER ou pour commander la position de la caméra PTZ. En basculant ce bouton, vous pouvez commuter en mode “Mode du curseur”

“Mode du curseur”. Mode du curseur : Indique l’état du curseur pouvant se déplacer entre menus. Mode PT : Indique l’état permettant de commande la focntion Pan, Tilt et Zoom de la caméra PTZ. CONFIGURATION DE PREREGLAGE Cette fonction permet de sauvegarder une position de la caméra PTZ souhaitée. Elle permet de sauvegarder jusqu’à 20 positions de caméra. Si vous appuyez sur la touche search ( ) depuis le mode de commande d’appareil PTZ en écran unique, la fenêtre de confi guration du menu PTZ s’affi che. Appuyez sur la touche Entrée( ) pour défi nir le PREREGLAGE après avoir déplacé le curseur sur “Conf.”. Si l’on passe au “Mode PT” en appuyant sur “Mode du curseur”, le mode bascule en mode manipulation de la position PTZ. Déplacez la caméra PTZ dans la position souhaitée en utilisant les touches de direction ( STWX ) et la touche TELE/WIDE sur le panneau avant. MODELE PTZ

Modèle Lancé Liste MODELE PTZ

Droite TELE Zoom avant WIDE Zoom arriere Vous pouvez quitter le mode de manipulation de position PTZ en passant en mode “Mode du curseur” en appuyant sur “Mode PT”. Entrez un numéro PRÉ RÉGLÉ pour vous souvenir de l’endroit actuel du dispositif PTZ dans le numéro PRÉ RÉGLÉ. Appuyez ensuite sur le bouton Lancé. (Les numéros PRÉ RÉGLÉ peuvent être réglés de 1 à 20.) Vous pouvez quitter le mode de confi guration de PREREGLAGE en appuyant à nouveau sur “Conf.”.

REGLE Vous pouvez régler le nom de chaque PRÉ RÉGLÉ. Appuyez sur le bouton . Ensuite, un clavier virtuel apparaîtra. Déplacer le curseur jusqu’aux lettres sélectionnées. Vous pouvez saisir jusqu’à 10 lettres. Appuyez sur “Shift” pour changer respectivement de minuscules et nombres en majuscules et touches spéciales. Appuyez sur “Précéd” pour affi cher de PRÉ RÉGLÉ 1 à PRÉ RÉGLÉ 10 et appuyez sur “Suivant” pour affi cher de PRÉ RÉGLÉ 11 à PRÉ RÉGLÉ 20.

CONFIGURATION DU MENU

DE CAMERA Si vous appuyez sur la touche SEARCH ( ) en mode commande d’appareil PTZ en écran unique, la fenêtre de confi guration du menu PTZ s’affi che. Si vous appuyez sur “Conf.”, le “Scan” passera en mode “Auto”. Si vous appuyez sur “Menu”, l’écran du menu de la caméra PTZ s’affi che. Vous pourrez y paramétrer différentes fonctions de la caméra PTZ. Vous pouvez vous déplacer au menu PTZ intégré ou à la valeur réglée en utilisant les touches de direction

STWX ) sur le panneau avant. Appuyez sur la touche MENU sur le panneau avant pour sortir du menu de caméra intégré.

Modèle Lancé Liste MODELE PTZ

Modèle Lancé Liste SHR_6042_Fra.indb 43SHR_6042_Fra.indb 43 6/6/2009 10:15:03 AM6/6/2009 10:15:03 AM44_ enregistrement REC(ENREGISTREMENT NORMAL) Toutes les images vidéo provenant des canaux qui n’ont jamais été enregistrés seront enregistrés si l’on appuie sur le bouton ENREG. Alors, la LED REC s’allume et l’icône d’enregistrement s’affi che sur l’écran. La LED HDD sur le panneau avant clignote pendant l’ enregistrement des données sur le disque dur.

Si la tâche (telle que modifi cation de l’heure, suppression de fi chier, formatage de disque dur ou connexion/déconnexion du disque dur) pour laquelle l’interruption de l’enregistrement est exécutée, la tâche d’enregistrement est interrompue. PLANNIFICATION D’ENREGISTREMENT La tâche d’enregistrement planifi ée sera automatiquement exécutée alors que la fonction “Plannifi cation d’enregistrement” est sélectionnée depuis le menu de planifi cation d’enregistrement. Si la fonction de planifi cation d’enregistrement n’est pas réglée, l’enregistrement pendant ce temps n’aura pas lieu. L’icône d’enregistrement s’affi che pendant le temps d’enregistrement planifi é. La LED HDD sur le panneau avant clignote pendant l’enregistrement des données sur le disque dur. Lorsqu’un événement survient au moment où l’enregistrement d’un événement est réglé, la focntion d’enregistrement automatique s’exécute. Dans ce cas, la confi guration d’enregistrement alarme du canal correspondant est sauvegadrée dans la sous-option de confi guration de mode d’enregistrement d’évènement (Qualité, Cadre, PréEve, PostEve., Taille image) de l’option de menu d’enregistrement alarme.

La fonction d’enregistrement alarme est exécutée uniquement si la fonction d’enregistrement alarme est réglée depuis le menu de confi guration de planifi cation d’enregistrement. Si la tâche (telle que modifi cation de l’heure, suppression de fi chier, formatage de disque dur ou connexion/ déconnexion du disque dur) pour laquelle l’interruption de l’enregistrement est exécutée, la tâche d’enregistrement est interrompue. ENREGISTREMENT ALARME

Détection d’alarmes Le mode de fonctionnement Alarme activée (détecteur) doit être réglé sur N.O (normalement ouvert) ou N.C (normalement fermé) depuis la section alarme du menu d’enregistrement alarme.

Détection mouvements La zone détection mouvements du menu d’enregistrement alarme doit être réglée.

Enr alarme Défi nit la forme sauvegardée lorsqu’un événement est survenu.

Si la tâche (telle que modifi cation de l’heure, suppression de fi chier, formatage de disque dur ou connexion/déconnexion du disque dur) pour laquelle l’interruption de l’enregistrement est exécutée, la tâche d’enregistrement est interrompue. enregistrement Plannifi cation d’enregistrement

DirectLire En continuMouvementAlarme activée02 04 06 08 10 12 14 16 18 20 22 24 Ouverture d’une session utilisateur Rechercher ouverture de sessionNom d’utilisateurM. de passeADMINOK AnnulerMouvement/CommandeChoisi Sortie

OUVERTURE D’UNE SESSION

UTILISATEUR Appuyez sur la touche SEARCH pour accéder à l’écran de recherche. Afi n d’effectuer une recherche, l’utilisateur ayant les droits de recherche correpondants doit avoir ouvert une session. Vous pouvez ouvrir une session utilisateur avec les droits correspondats en saisissant le nom d’utilisateur et le mot de passe. (Le mot de passe ‘ADMIN’ du compte utilisateur défi ni en usine est ‘4321’.)

Les détails de l’écran de recherche sont les suivants :

Vous pouvez déplacer la date enregistrée à l’aide du calendrier. Si vous appuyez sur l’icône ( ) pour sélectionner la date que vous souhaitez rechercher, la fenêtre calendrier s’affi che.

): Aller au mois précédent.

): Aller au mois suivant. Lors du réglage de l’heure de recherche, déplacez le curseur sur les options Heure, Min et Sec et appuyez sur la touche Entrée( ). Ensuite, modifi ez l’heure/les minutes/les secondes à l’aide de la touche

Echappez du mode de modifi cation en appuyant à nouveau sur la touche Entrée(

La date enregistrée avec des données vidéos apparaît en orange. Si vous appuyez sur la touche Entrée(

après avoir déplacé le curseur sur la date à rechercher, la date à rechercher est sélectionnée. Si vous appuyez sur “OK” après avoir sélectionné une date à rechercher, l’écran revient à l’écran précéndent. Couleur de la date Description Orange Date à laquelle des données vidéo ont été enregistrées Bleu Date à laquelle aucune donnée vidéo n’a été enregistrée Vert Date à laquelle une date à rechercher à été sélectionnée Red Date de vacances rechercher et lire SHR_6042_Fra.indb 45SHR_6042_Fra.indb 45 6/6/2009 10:15:05 AM6/6/2009 10:15:05 AM46_ rechercher et lire

Sélection de canal Vous pouvez sélectionner le canal à rechercher. Après avoir appuyé sur les touches CH1 à CH4 sur le panneau avant ou déplacé le curseur sur le canal à rechercher, vous pouvez sélectionner le canal een appuyant sur la touche Entrée(

Graphique d’enregsitrement La quantité d’enregistrements de chaque canal est indiquée sur le graphique ligne temporelle. L’heure de recherche peut être réglée en déplaçant la barre ligne temporelle à gauche ou à droite.

) : Déplacer la barre ligne temporelle vers la gauche.

) : Déplacer la barre ligne temporelle vers la droite. Couleur du graphique Description Jaune Enregistrement en continu Bleu Enregistrement de mouvement Orange Enregistrement d’Alarme active LECTURE Si vous appuyez sur “Play” après avoir sélectionné la canal et la date à rechercher, la lecture vidéo s’exécute. En Mode actif, vous pouvez démarrer la lecture instantanée en appuyant sur le bouton Lecture/Pause

). Une fois que vous avez appuyé sur le bouton, le DVR lit instantanément les données enregistrées 2 minutes avant l’activation du bouton Pour arrêter la lecture e passer en mode LIVE , appuyez sur le bouton Stop ( ). Et si la position des données atteint la fi n, la lecture s’arrête. Le système passe à l’état pause. Afi n de revenir à l’écran de recherche tout en lisant une vidéo, appuyez sur le bouton SEARCH.

Puisque le système ne lit pas une vidéo dans l’état menu même après que l’on ait appuyé sur le bouton Lecture /Pause , vous devez quitter le menu avant de pouvoir lire la vidéo.

Lecture rapide Si vous appuyez sur la touche gauche ou droite

/ ) pendant la lecture, vous pouvez visualiser l’écran à vitesse 2x, 4x, 8x, 16x, ou 32x en avant ou en arrière. SHR_6042_Fra.indb 46SHR_6042_Fra.indb 46 6/6/2009 10:15:06 AM6/6/2009 10:15:06 AMrechercher et lire _47

Visualiser une scène à la fois Si vous appuyez sur la touche gauche ou droite

/ ) alors que l’écran est en pause, vous pouvez encore visualiser des images en avant ou en arrière. Pendant la recherche en arrière, l’intervalle entre coupures peut varier en fonction de la spécifi cation d’enregistrement.

Audio On/Off Vous pouvez activer/désactiver On/Off l’audio du canal de lecture en appuyant sur la touche AUDIO sur l’écran de lecture.

Mode écran de lecture Ecran divisé en 4 : Si vous sélectionnez deux canaux ou plus à partir de l’écran de recherche, l’écran devisé en 4 s’affi che. Ecran unique : Seul l’écran unique peut être sélectionné lorsque l’on choisi un canal unique dans le menu de recherche.Si l ’on sélectionne de multiples canaux dans le menu de recherche, la sélection parmi les canaux en mode écran unique s’effectue à l’aide des touches CH1 ~ CH4. Ecran divisé en 9 : Si depuis l’écran divisé en 4 vous appuyez sur la touche MODE, l’écran divisé en 9 s’affi che. Les 4 canaux en cours de lecture s’affi chent à l’extrémité supérieure droite de l’écran et les 4 canaux actifs s’affi chent à l’extrémité inférieure gauche de l’écran. Zone Lecture Zone Live SHR_6042_Fra.indb 47SHR_6042_Fra.indb 47 6/6/2009 10:15:07 AM6/6/2009 10:15:07 AM48_ annexe annexe Net I Net I Setup tool L’écran du Setup Tool se compose de quatre zones distinctes:

Vous pouvez visualiser et exécuter les fonctions de confi guration.

Vous pouvez exécuter les applications de Live Viewer et Search Viewer directement en cliquant sur l’icône. Cliquez sur l’icône avec le symbole PLUS pour ajouter un nouvel appareil. Pour supprimer un appareil existant, cliquez sur l’icône avec le symbole MOINS.

3. Zone Vue arborescence:

Vous pouvez voir et confi gurer les arborescences, telles que l’arborescence logique, l’arborescence physique et l’arborescence système.

4. Zone CONFIGURATION:

Vous pouvez défi nir le nom, la description et les réglages pertinents pour chaque entité, et affi cher les réglages. Pour enregistrer un appareil manuellement

1. Sélectionnez Action > Créer > Appareil

> Ajout appareil, ou cliquez avec le bouton droit de la souris dans la zone ARBORESCENCE et sélectionnez Créer > Appareil. Vous pouvez également utiliser le bouton Ajout appareil ( ) dans la zone BARRE D’OUTILS et sélectionner Appareil (manuel).

2. Défi nissez les données nom de vendeur, nom

modèle et type d’adresse.

3. En fonction des données nom modèle ou type

d’adresse, les éléments affi chés diffèrent.

Si le type d’adresse est IP statique

Si le type d’adresse est URL

Si le type d’adresse est DDNS S1

4. Entrez les valeurs pour chaque type

5. Entrez votre ID et votre mot de passe et

cliquez sur Enregistrement.

En sélectionnant Annuler, vous restaurez les réglages initiaux.

Si, en fonction de la version de micrologiciel, il faut entrer l’Adresse MAC, entrez l’Adresse MAC. Au terme de la confi guration, l’appareil enregistré s’affi che dans l’arborescence physique. Si un problème d’enregistrement survient, il s’affi che dans la boîte message de réponse. Les erreurs possibles se présentent comme ci-dessous: Message de réponse Commentaires Appareil inutilisé Il s’agit d’un appareil inconnu. Erreur paramètre Les paramètres enregistrés sont erronés. Déconnecté L’appareil est déconnecté. Non connecté L’appareil n’est pas listé sur le réseau. Erreur réseau Le réseau n’est pas en bon état. Adresse erronée L’appareil dispose d’une adresse erronée. ID utilisateur erronée L’ID utilisateur entrée est erronée. M de passe erroné Le mot de passe entré est erroné. Echec connexion L’opération d’ouverture de session a a échoué. Confl it accès Un confl it d’accès est survenu. Nbre de personnes dépassé Le nombre d’utilisateurs a dépassé la limite. Erreur autorité L’autorisation utilisateur a échoué. Imposs. de recevoir une réponse de l’ appareil Le système ne peut pas recevoir de réponses de l’ appareil. Confl it d’adresse MAC Existence d’adresses MAC doubles. Confl it d’adresse IP Existence d’IP doubles. Erreur inconnue Une erreur inconnue est survenue. SHR_6042_Fra.indb 49SHR_6042_Fra.indb 49 6/6/2009 10:15:08 AM6/6/2009 10:15:08 AM50_ annexe Il se défi nit dans l’arborescence physique. Vous pouvez visualiser et modifi er l’appareil sélectionné. Pour modifi er l’appareil enregistré

Sélectionnez Vue > Physique ou cliquez sur le deuxième onglet-icône de la zone ARBORESCENCE.

Sélectionnez l’appareil que vous souhaitez modifi er et cliquez sur Modifi er.

Modifi ez les valeurs des éléments et cliquez sur Modifi er. (Nom vendeur, Nom modèle et Adresse MAC ne peuvent pas être modifi és)

En sélectionnant Annuler, vous restaurez les réglages précédents. Visualiser les réglages relatifs aux appareils Vous pouvez accéder aux réglages relatifs aux appareils en sélectionnant Indiquer Page Appareil et en double cliquant sur un appareil dans la zone ARBORESCENCE. Les réglages relatifs à l’appareil confi gurés dans chaque site d’appareil s’affi chent ici. Pour plus d’informations, reportez-vous à la notice d’utilisation de l’appareil concerné. Net I Live Viewer L’écran du Live Viewer se compose de six zones distinctes :

Zone MENU : Vous pouvez visualiser et exécuter les fonctions de différents menus. Show Device Page

Zone BARRE D’OUTILS : Vous pouvez exécuter directement plusieurs fonctions ou applications. De gauche à droite, la liste des outils est la suivante : Connecter/Déconnecter, Search Viewer, Setup Tool, Enregistrement instantané, Impression instantané, Ajout signet, Retirer la mosaïque sélectionnée, Commencer enregistrement sur toutes les mosaïques, Arrêter enregistrement sur toutes les mosaïques, et Indicateur Alarme.

Zone ARBORESCENCE CAMERA : Vous pouvez visualiser l’arborescence logique. Elle affi che les caméras attribuées, les plans et les sites.

Zone COMMANDE CAMERA : A l’aide de ces commandes, vous pouvez manipuler les vidéos affi chées dans la zone VISUALISATION.

Zone Vue : Grâce aux mosaïques d’un plan, vous pouvez surveiller des images de caméras multiples. Un plan peut permettre d’utiliser simultanément jusqu’à 16 caméras dans cette zone. Avec une confi guration double écran, vous pouvez visualiser jusqu’à un maximum de 32 caméras. Le rapport H/L de l’écran de chaque mosaïque conserve le rapport de la source originale.

Zone MESSAGE : Les évènements reçus depuis des appareils distants et les messages SYSLOG s’affi chent dans ces zones. Mais vous pouvez également activer ou désactiver l’affi chage de quatre zones (ARBORESCENCE CAMERA, COMMANDE CAMERA, MESSAGE, BARRE D’OUTILS) à l’aide des options du Menu Vue. Par exemple : une fois que la case Fen. arborescence cam. n’est plus cochée, la zone ARBORESCENCE CAMERA disparaît. A l’aide de la fonction Plein écran, vous pouvez augmenter la taille de la fenêtre de l’application pour un affi chage plein écran.

L’audio peut résulter instable selon la largeur de bande utilisée lors du transfert de données audio via un réseau dans Net I. Utiliser des plans La zone ARBORESCENCE CAMERA affi che l’arborescence logique. Elle contient les caméras, les plans et les sites créés grâce à l’application Setup Tool. Chaque entité affi chée fait apparaître un numéro à coté du nom d’entité. Le numéro sert à séparer les mosaïques dans la zone VISUALISATION. Lorsqu’ une mosaïque est active, elle s’affi che en orange. Pour placer des plans multiples dans la zone VISUALISATION, double-cliquez sur chaque plan de la zone ARBORESCENCE CAMERA. Ou vous pouvez glisser-déposer le plan désiré depuis la zone ARBORESCENCE CAMERA vers la zone VISUALISATION. Les plans créés n’ont pas de modèles prédéfi nis. Vous devez attribuer des modèles à chaque plan en fonction du nombre de caméras et de cartes attribués. Le modèle de plan par défaut est un modèle 2 x 2. SHR_6042_Fra.indb 51SHR_6042_Fra.indb 51 6/6/2009 10:15:08 AM6/6/2009 10:15:08 AM52_ annexe Net I Search Viewer L’écran du Search Viewer se compose de cinq zones distinctes :

Zone MENU : Vous pouvez visualiser et exécuter les fonctions de différents menus.

Zone B outils : Vous pouvez directement exécuter directement plusieurs fonctions ou outils. Les outils (listés de gauche à droite) sont : Connecter, Live Viewer, Setup Tool, Modèles, Zoom numérique et Retirer sélection.

Zone Demande Générateur : Vous pouvez régler la condition pour la demande Elle inclut quatre onglets différents tels que Recherche caméra et Recherche évènement.

Zone Vue : Vous pouvez surveiller les vidéos enregistrées par des caméras multiples. Un plan peut permettre d’utiliser simultanément jusqu’à 16 caméras dans cette zone.

Zone DEMANDE LISTE RESULTAT et SYSLOG : Les résultats demandés et le SYSLOG s’ affi chent ici.

Pour plus d’informations, reportez-vous à la notice d’utilisation de NETI. Atualização do Firmware do Dispositivo Pour mettre à jour un micrologiciel d’appareil

Sélectionnez Action > Mise à jour du micrologiciel de l’appareil, ou cliquez avec le bouton droit de la souris dans la zone ARBORESCENCE et sélectionnez Mise à jour du micrologiciel de l’appareil.

L’appareil s’affi che lorsque vous sélectionnez le Nom vendeur et le Nom modèle que vous souhaitez mettre à jour.

Cochez la case de sélection pour mettre l’appareil à jour.

Cliquez sur le bouton Trouver fi chier ( ) et sélectionnez le fi chier du micrologiciel.

Pour mettre l’appareil à jour, cliquez sur Mise à jour.

Lorsque plus de deux appareils sont sélectionnés pour la mise à jour, la mise à jour s’exécute séquentiellement. Lorsque la mise à jour est terminée, l’ Etat affi che OK.

Pendant la mise à jour, les autres fonctions ne sont pas disponibles.

Avant l’utilisation Boutons de confi guration du menu

En appuyant sur les boutons, vous pouvez sélectionner chaque menu.

Catégories principales : La confi guration inclut les onglets Système, Caméra, Surveillance, Mode Enreg., Enr alarme et Réseau. Paramètres de la langue

Cliquez sur Réglage langue pour modifier l’option langue pour la fenêtre de configuration ou pour vérifier la version de votre Smart Viewer.

Sélectionnez la langue que vous désirez modifi er puis cliquez sur OK.

1. Réglage de la date/de l’heure:

Permet de confi gurer la date/l’heure du système, le fuseau horaire et les réglages DST ainsi que le format d’affi chage de la date/de l’heure. Date/heure, fuseau horaire. La modifi cation des réglages DST entraîne la coupure de la connexion au serveur.

En activant l’option NTP, la date et l’heure s’affi cheront, mais vous ne pourrez pas les confi gurer.

Permet de modifi er la langue d’affi chage du système.

Affi che l’état primaire et secondaire pour chaque HDD ainsi que la capacité individuelle et la capacité HDD totale. L’utilisateur peut confi gurer Arrêt/Ecraser et les réglages d’alarme d’arrêt HDD. SYSTEME Confi guration du système Ces réglages permettent de confi gurer la date, l’heure, la langue et les options d’affi chage des informations HDD. Enregistrement / annulation d’informations modifi ées

OK: Permet de fermer la fenêtre et de sauvegarder toutes les informations modifi ées.

Annuler: Permet de fermer la fenêtre sans sauvegarder les informations modifi ées.

Appliquer: Ne ferme pas la fenêtre mais sauvegarde les informations modifi ées. Clavier virtuel

Cliquez sur pour lancer le clavier virtuel.

1. Modifi er le mot de passe :

Cette option permet de modifi er le mot de passe et les réglages du Verrouillage d’enregistrement pour le compte ADMIN. Entrez le mot de passe actuel et un nouveau mot de passe. Confi rmez le nouveau mot de passe, puis cliquez sur OK pour l’appliquer.

2. Ajouter/supprimer un utilisateur :

Cette option permet de créer et d’effacer des comptes utilisateur. La fenêtre à gauche affi che une liste des comptes utilisateur existants.

3. Modifi er les droits du groupe d’utilisateurs :

Cette option permet de défi nir les droits individuels du groupe. Journal du système Cliquez sur cet onglet pour voir le journal du système. Défi nissez le cadre temporel et le type d’événements que vous souhaitez rechercher dans le journal. Cliquez sur Recherche pour charger une liste de retours d’appariement.

Sélectionnez le cadre temporel et le type d’événements que vous souhaitez rechercher dans le journal.

2. Type d’événements dans le journal :

Utilisez le fi ltre Type d’événements dans le journal pour réduire les types d’événements que vous souhaitez rechercher dans le journal. Informations sur le système L’onglet Informations sur le système contient les fonctions Réinitialiser, Importer et Exporter. L’onglet affi che également les informations relatives à votre système.

Si vous cliquez sur Réinitialiser les réglages du système sont réinitialisés aux valeurs par défaut et le système redémarre automatiquement.

Si vous cliquez sur ce bouton, vous importez et chargez les réglages de confi guration depuis le chemin défi ni et le système redémarre automatiquement.

Si vous cliquez sur ce bouton, vous exportez les réglages de confi guration actuels vers le chemin défi ni.

Entrez dans ce champ le chemin que vous souhaitez utiliser pour importer/exporter les réglages de confi guration.

5. Informations sur le système :

Cette section affi che l’adresse de votre système Max, la version du logiciel et l’ID du contrôle à distance.

SHR_6042_Fra.indb 54SHR_6042_Fra.indb 54 6/6/2009 10:15:09 AM6/6/2009 10:15:09 AMannexe _55 09 ANNEXE Réglage du dispositif PTZ Votre système DVR prend en charge le contrôle à distance de dispositifs externes tels qu’un PTZ ou un Speed Dome. Avant d’utiliser cette fonction, vous devez toutefois connecter le dispositif externe au système par le biais du port RS485 et confi gurer le dispositif externe connecté.

Affi che les canaux des caméras confi gurées.

2. Activer/désactiver :

Active/désactive la fonction PTZ de la caméra.

Défi nissez une ID pour le PTZ confi guré.

Défi nissez le protocole de communication que vous souhaitez utiliser avec le PTZ ou le Speed Dome confi guré. 5.Débit en bauds : Défi nissez le débit en bauds pour le PTZ confi guré. CAMÉRAS Réglages des caméras L’onglet Caméras contient les options Activer/désactiver les caméras, Luminosité, contraste et couleur de la source vidéo. Cet onglet contient également des options de sécurité des caméras. Sélectionnez la caméra que vous souhaitez confi gurer dans la liste de serveur qui se trouve du côté droit de l’écran.

Sélectionnez le canal de caméra que vous souhaitez confi gurer.

Entrez le nom de la zone de la caméra sélectionnée.

Activer/désactiver la caméra sélectionnée.

4. Conversion d’écran :

Confi gurez le temps de conversion de l’écran. 5.Réglages de vidéo : Ajustez le niveau de luminosité, contraste et couleur du signal de source.

6. Appliquer à tout :

Utilisez cette fonction pour appliquer les réglages vidéo de la caméra sélectionnée à toutes les caméras ou à un groupe défi ni de caméras.

Réinitialise les réglages par défaut des niveaux de luminosité, contraste et couleur.

Affi che la transmission vidéo de la caméra sélectionnée. Il est possible de voir les ajustements des réglages vidéo en temps réel. L’ajustement des réglages vidéo ne permet pas de corriger des clips enregistrés de manière incorrecte ; c’est pourquoi il est important que la caméra et l’écran soient calibrés correctement avant l’enregistrement de vidéos.

1. Durée des événements :

Permet de désactiver la durée des événements ou de défi nir la durée.

Permet de confi gurer la durée de vidéo normale.

Cet onglet permet de confi gurer la caméra en mode spot. MODE ENREGISTREMENT Réglages de l’enregistrement Cet onglet permet de confi gurer les réglages de chaque caméra (fréquence des images, qualité de l’image, résolution, suppression automatique).

Réinitialise tous les réglages aux valeurs par défaut.

2. Fréquence des images :

Permet de confi gurer la fréquence normales des images d’enregistrement.

3. Qualité de l’image :

Permet de confi gurer le niveau de qualité de l’enregistrement. Dispositif de commande à distance Cet onglet permet de confi gurer l’ID et le débit en bauds pour les dispositifs de commande à distance. MODE SURVEILLANCE Mode temps réel Cet onglet permet de confi gurer les informations nécessaires pour le mode temps réel.

1. Durée de surveillance des événements :

Permet de désactiver entièrement la surveillance des événements ou de confi gurer la durée de surveillance des événements.

2. Affi chage de texte :

Permet d’activer/de désactiver les options d’affi chage du texte, y compris la date, l’heure, le nom de la caméra et le mode de capteur. Mode spot Cet onglet permet de confi gurer les informations nécessaires pour le mode spot.

Permet de confi gurer la résolution de l’enregistrement.

5. Suppression automatique :

Permet d’activer/désactiver la suppression automatique pour défi nir le nombre de jours à supprimer automatiquement. Enregistrement programmé L’enregistrement programmé permet à l’utilisateur de programmer l’enregistrement automatique.

1. Sélection du jour :

Sélectionner lun, ma, me, je, ve, sam ou dim.

2. Appliquer à tout :

Applique la programmation d’enregistrement automatique actuelle à tous les jours de la semaine.

3. Affi chage de la programmation de

l’enregistrement : Permet à l’utilisateur de programmer les différents modes d’enregistrement pour les caméras individuelles. Sélectionnez le mode d’enregistrement souhaité et glissez-déplacez la souris pour défi nir le cadre temporel.

4. Mode enregistrement :

Affi che les différents mode d’enregistrement disponibles. Sélectionnez le mode d’enregistrement souhaité et glissez-déplacez sur la ligne de programmation à l’aide de la souris. Continu : Indique l’enregistrement continu indépendamment de la manifestation d’un événement. Détection de mouvement : L’enregistrement n’a lieu que lorsque des mouvements sont détectés. Capteur : L’enregistrement n’a lieu que lorsqu’un événement capteur (entrée d’alarme) est détecté. MODE ENREGISTREMENT

Réglages de l’enregistrement d’événement Cet onglet permet de confi gurer les réglages d’enregistrement d’événements de chaque caméra (fréquence des images, qualité de l’image, résolution, durées d’enregistrement pré-événement et post-événement).

Réinitialise tous les réglages aux valeurs par défaut.

2. Fréquence des images :

Permet de confi gurer la fréquence des images de l’enregistrement d’événement.

3. Qualité de l’image :

Permet de confi gurer le niveau de qualité de l’enregistrement.

Permet de confi gurer la résolution de l’enregistrement.

Permet de confi gurer la durée de l’enregistrement avant un événement.

Permet de confi gurer la durée de l’enregistrement après un événement.

SHR_6042_Fra.indb 57SHR_6042_Fra.indb 57 6/6/2009 10:15:13 AM6/6/2009 10:15:13 AM58_ annexe Réglages de la détection d’alarme La détection d’alarme se base sur les signaux de capteur pour déclencher un enregistrement et/ou faire retentir une alarme lorsqu’un événement est détecté.

1. Canal de capteur :

Sélectionnez le capteur (entrée d’alarme) que vous souhaitez confi gurer.

2. Mode de capteur :

Permet de régler le mode de capteur sur N.O ou N.C.

Sélectionnez la/les caméra(s) que vous souhaitez attribuer au capteur sélectionné. La/les caméra(s) sélectionnée(s) commenceront à enregistrer à la manifestation d’un événement de capteur.

Permet de confi gurer le retentissement d’une alarme lorsqu’un événement de capteur est détecté.

Permet de confi gurer la durée de l’alarme déclenchée par un événement. Réglages de détection de mouvement La détection de mouvement est une fonction qui démarre un enregistrement, le retentissement d’une alarme et transmet un message d’urgence lorsque des mouvements sont détectés par une caméra activée.

Sélectionnez le canal de caméra que vous souhaitez confi gurer.

2. Zone de détection de mouvement :

Permet de défi nir une zone de détection de mouvement d’une caméra. La zone de détection de mouvement est identifi ée par des blocs verts. Défi nition de la zone de détection de mouvement : Cliquez sur le bouton gauche de la souris et glissez-déplacez pour défi nir la zone de détection de mouvement. Désactivation de la zone de détection de mouvement : Cliquez sur le bouton droit de la souris et glissez-déplacez pour désactiver la zone de détection de mouvement.

Permet de sélectionner une alarme à connecter à des caméras dont la détection de mouvement est activée. Lorsque des mouvements sont détectés par l’une des caméras activées, la/les alarme(s) désignée(s) retentit/ retentissent.

Permet de confi gurer la durée de l’alarme déclenchée par un événement.

Permet de défi nir le niveau de sensibilité de la détection de mouvement. Réglages de la détection de perte de vidéo Cette fonction fait retenir une alarme lorsque une caméra détecte une perte de vidéo.

Sélectionnez le canal de caméra que vous souhaitez confi gurer.

Sélectionnez la/les alarme(s) que vous souhaitez déclencher lorsqu’une perte de vidéo est détectée. Lorsque une perte de vidéo est détectée par l’une des caméras activées, la/les alarme(s) désignée(s) retentit/ retentissent.

Permet de confi gurer la durée de l’alarme déclenchée par un événement.

SHR_6042_Fra.indb 58SHR_6042_Fra.indb 58 6/6/2009 10:15:13 AM6/6/2009 10:15:13 AMannexe _59 09 ANNEXE RÉSEAU Réglages du réseau L’onglet Réglages contient différents réglages de réseau que votre DVR requiert pour les fonctions de commande à distance, de vidéotransmission en direct et de communication.

1. Confi guration IP :

Affi che différentes informations de confi guration de réseau. La confi guration IP inclut également une option d’ajustement de la largeur de bande.

2. Réglage du port Web Viewer :

Permet de défi nir le port web viewer. Les ports pris en charge sont compris entre 80 et 60080, par incréments de 2000 (80, 2080, 4080…60080).

3. Confi guration NTP :

Permet d’activer/désactiver la récupération automatique de l’heure et de la date depuis un serveur NTP. Si vous activez le NTP, vous ne pourrez pas confi gurer manuellement la date et l’heure. Réglages DDNS Cet onglet contient les réglages de serveur DDNS.

1. Confi guration DDNS :

Sélectionnez Samsung, Dynamic DDNS, No IP et Changer IP. Si vous sélectionnez Samsung, le nom de l’hôte, l’ID utilisateur et le mot de passe ne seront plus confi gurables. Pour ces réglages, les valeurs par défaut seront utilisées.

Entrez le nom du serveur DDNS.

Entrez l’ID du compte de serveur DDNS.

Entrez le mot de passe du compte de serveur DDNS. Réglages de rappel La fonction Rappel peut être confi gurée pour transmettre un e-mail à une adresse e-mail prédéfi nie lorsqu’un événement ou une erreur système survient.

1. Type de transmission :

Permet de défi nir les types d’événements de rappel et d’erreurs.

Entrez l’adresse e-mail de l’expéditeur.

Défi nissez les adresses e-mail des destinataires. Les e-mails Rappel sont envoyés aux adresses e-mail listées dans la fenêtre du côté droit. Ajouter une adresse e-mail: Si vous cliquez sur le bouton Nouveau, la fenêtre ci-dessous s’affi che. Confi rmez la nouvelle adresse e-mail, puis cliquez sur OK pour l’ajouter à la liste des destinataires.

SHR_6042_Fra.indb 59SHR_6042_Fra.indb 59 6/6/2009 10:15:15 AM6/6/2009 10:15:15 AM60_ annexe Supprimer une adresse e-mail: Sélectionnez la/les adresse(s) que vous souhaitez supprimer et cliquez sur Supprimer. Ajouter à la liste des destinataires : Depuis le Carnet des adresses, sélectionnez la/les adresse(s) que vous souhaitez ajouter et cliquez sur

4. Informations sur le serveur SMTP :

Entrez le nom du serveur SMTP, l’ID/le mot de passe du compte et le numéro de port, sélectionnez le mode d’identifi cation et activez/désactivez SSL. Réglages de transmission des images Cet onglet contient les réglages de transmission des images (fréquence des images, résolution, qualité de l’image).

Réinitialise tous les réglages aux valeurs par défaut.

2. Fréquence des images :

Permet d’ajuster la fréquence des images des caméras individuelles.

3. Qualité de l’image :

Permet de confi gurer la qualité de l’image des caméras individuelles.

Permet de confi gurer la résolution de la vidéo transmise. La résolution ne peut pas être confi gurée sur les caméras individuelles. SDB VIEWER Exécuter le SDB Viewer Sauvegardez le média de sauvegarde au format SDB sur le PC où l’application Viewer sera exécutée. Double-cliquez sur le fi chier ‘SDBViewer’. Double-cliquez sur ‘viewer.exe’ pour exécuter l’application Viewer.

Boutons de défi lement de la caméra: Cette fonction vous permet de faire défi ler en haut et en bas le bouton de la caméra à chercher.

Caméra: Sélectionne le numéro de la caméra à rechercher. Une fois que vous cliquez sur le numéro, les couleurs du bouton et le numéro de la caméra changeront.

Zoom out, Affi chage horloge et graphiques: Affi che l’heure du stockage de données. Cliquez sur l’heure pour vérifi er les graphiques en détail en s’éloignant sur l’ intervalle horaire en trois étapes.

Affi chage de la quantité de stockage: Cette fonction permet des types d’enregistrement et un volume de stockage par heure à affi cher dans les graphiques. Si les données sont sauvegardées en enregistrement continu, les graphiques s’ affi cheront en marron. Si les données sont sauvegardées en enregistrement en mouvement, les graphiques s’affi cheront en bleu. Si les données sont sauvegardées en enregistrement par capteur, les graphiques s’affi cheront en orange. Si les données sont sauvegardés en pré alarme, les graphiques s’affi cheront en vert. Si non, aucun graphique ne s’affi chera.

Barre de recherche: Cette fonction permet à la zone horaire des données recherchées d’être affi chée. Déplacez la barre de rechercher vers la gauche ou droite pour rechercher les données sauvegardées dans la zone horaire souhaitée.

Réglage de fenêtre divisée: Si vous cliquez sur , le bouton Split s’ affi chera. Le mode divisé de la fenêtre de recherche change automatiquement et la fenêtre divisée 4 est relue en fonction du numéro de la caméra sélectionnée.

PASSER: Les images recherchées sont affi chées sur les écrans conformément au réglage. La valeur de réglage n’est pas le nombre d’image affi chées dans la fenêtre mais une valeur différentielle interne du programme SDB Viewer.

VITESSE: Il s’agit du délai pour affi cher une image recherchée à l’écran. Fenêtre principale du SDB Viewer

Zoom ( ): Cette fonction permet de se rapprocher ou de s’éloigner des images recherchées. Éloignement des images en cinq étapes. Zoom Numérique: Cliquez sur le bouton Digital Zoom en séquence pour passer à [Zoom out/Zoom in/Transfer].

Éloignement( ): Cliquez avec le bouton droit sur une partie de l’image pour s’en éloigner étape par étape en centrant sur la partie. Cette fonction s’ éloigne des images en 13 étapes. Rapprochement( ): Cliquez avec le bouton droit sur une partie de l’image éloignée pour s’en rapprocher étape par étape en centrant sur la partie. Déplacer( ): Cliquez avec le bouton droit et tirez une partie de l’image éloignée pour voir une autre partie de l’image éloignée.

Relire la fenêtre de recherche: Réglez le numéro de la caméra et l’heure et la date à rechercher avant de relire la fenêtre de recherche. Ajustez la vitesse de recherche en utilisant les valeur de PASSER et RETARD pour relire la fenêtre de recherche de façon effi cace. : Déplace à la première donnée sur la date sélectionnée.

Relit chaque fenêtre de recherche en direction inverse. : Relit en direction inverse : Arrête : Relit en avant.

Relit chaque fenêtre en avant. : Déplace à la dernière donnée sur la date sélectionnée.

Sauvegarde( ): Sélectionnez et éloignez l’image désirée en cherchant les données sauvegardées dans la fenêtre de recherche et cliquez sur

Ensuite, la fenêtre ‘Sauvegarde’ apparaîtra.

Imprimer( ): Cliquez sur pour imprimer l’image recherchée. L’impression ne peut pas être réalisée tant qu’une fenêtre n’a pas été éloignée pendant la recherche.

Réglage de relecture de voix: Éloignez et sélectionnez une image de la caméra dans laquelle le son est sauvegardé en mode recherche pour relire la voix ainsi que les images. (La voix n’est pas relue sur la fenêtre de recherche multi canaux.) Cliquez sur en mode recherche. Ensuite, la fenêtre “Relecture son” apparaîtra comme illustré sur la fi gure ci-dessous. Annulez la sélection de la case ‘Enable’ de l’option ‘Relecture son’ pour désactiver la relecture son. Sélectionnez la case ‘Enable’ pour activer la relecture son. Tirez la touche volume vers le haut pour mettre le son plus fort ou vers le bas pour mettre le son moins fort.

Améliorer la qualité de l’image dans la fenêtre recherche: Vous pouvez améliorer la qualité d’une image sélectionnée pendant la recherche.

Fiche de recherche: Cliquez sur pour rechercher les données sauvegardées. Ensuit, la fenêtre apparaîtra comme illustré sur la fi gure ci-dessous : Sélectionnez le nom du modèle de sauvegarde. Ensuite, sélectionnez les données de sauvegarde que vous voulez rechercher dans la liste et cliquez sur le bouton ‘Search’.

Sortie Ce bouton vous permet de sortir du programme Viewer dédié. SHR-604x SHR_6042_Fra.indb 62SHR_6042_Fra.indb 62 6/6/2009 10:15:17 AM6/6/2009 10:15:17 AMannexe _63 09 ANNEXE SFX PLAYER Exécution de SFX Player Cette fonction déplace les fi chiers de sauvegarde SFX dans le dossier de stockage SFX une fois le système connecté à votre PC. Les fi chiers au format SFX sont nommés avec l’extension ‘.exe’ comme indiqué ci- dessous. Double-cliquez sur un fi chier d’exécution (fi chier .exe) et le lecteur vidéo lit les données de sauvegarde.

Si vous utilisez un SFX Player, un fi chier de données de sauvegarde et un lecteur vidéo sont enregistrés dans le même fi chier d’exécution. Lors de l’utilisation des fi chiers d’exécution, un lecteur vidéo additionnel pour la lecture n’est pas nécessaire. Web Viewer PRÉSENTATION DU Web Viewer Web Viewer, C'EST QUOI ? Web Viewer vous permet d'accéder à distance à tous vos DVR. Vous avez accès à la vidéo en direct, aux vidéos archivées, à la commande Z H/V (si confi gurée), etc.

Accès à distance depuis un navigateur standard

Supporte les commandes d'une caméra PTZ

Supporte les formats de visionnage de 1, 4, 8, ou 16 caméras (maximum de 16 caméras dans la liste).

Obtention d'images au format JPEG pour impression ou sauvegarde. (mode Lecture)

Permet d'enregistrer des vidéos au format AVI—compatible avec les lecteurs média grand public. (requiert le codec Divx) SHR_6042_Fra.indb 63SHR_6042_Fra.indb 63 6/6/2009 10:15:17 AM6/6/2009 10:15:17 AM64_ annexe CONFIGURATION REQUISE Nous énumérons ci-dessous le matériel et l'environnement d'exploitation minimum requis pour pouvoir utiliser Web Viewer.

6.0.2900.2180 ou supérieur

CPU Intel Pentium 4 avec processeur 2 GHz MEMORY 512 Mo Monitor Couleur haute résolution 16 bits 1024 x 768 HDD 50 Mo(espace d’installation requis)

• Espace disque dur additionnel requis pour enregistrer. La taille des fi chiers enregistrés varie en fonctions des paramètres de qualité d’enregistrement. CONNEXION DU Web Viewer

1. Ouvrez votre navigateur Internet et entrez

l'adresse IP ou l'URL de DVR dans le champ adresse URL. Dans le cas d’une adresse MAC, l’URL de base de votre DVR est la suivante :

Si l’adresse MAC est 00-0c-8c-ab-cd-ef, le domaine sera affi ché comme

domaine indique les 6 derniers chiffres de l’adresse MAC et le

est un code pour l’ identifi cation du DVR (SHR-6042/6040).

2. Si vous êtes Administrateur, entrez

puis entrez le mot de passe correspondant à ce DVR. Les utilisateurs non administrateurs doivent ajouter leur nom d’utilisateur et leur mot de passe dans le menu

Gestionnaire d’utilisateur

• Cela permet un accès simultané au DVR pour jusqu’à 4 utilisateurs, y compris l’utilisateur privilégié Administrateur et les utilisateurs privilégiés utilisateurs.

• Par défaut, le mot de passe pour les privilèges Administrateur sera “4321”.

• Vous pouvez changer le mot de passe et les permissions pour les privilèges Administrateur “Système

Gestionnaire d’utilisateur ”.

4. Cliquez sur "Install".

5. Cliquez sur "Install".

6. Il se peut que "Windows Security Alert"

essaie de bloquer cette étape avec le Pare-Feu Windows. Dans ce cas, cliquez sur "Unblock" pour démarrer Web Viewer.

7. L'installation est terminée. Vous pouvez

L'écran de Live Viewer se compose des éléments suivants : 1 Affi che l'adresse IP et le nom du modèle du DVR connecté. 2 Ces menus se composent de EN DIRECT,

RECHERCHE, CONFIGURATION, A

PROPOS. 3 Ces boutons sont utilisés pour le partage d'écran et le mode plein écran. 4 Affi che l'adresse IP et l'état du DVR en cours de connexion. 5 Ces boutons sont utilisés pour la séquence et permettent de changer le canal de l'écran. 6 Ces boutons sont utilisés pour la capture, l'impression et la sauvegarde de l'image. 7 Ces boutons sont utilisés à affi cher le canal en cours. 8 Ces boutons sont utilisés pour les fonctions relatives au Z H/V. 9 Affi che l'écran pour la caméra connectée au DVR.

• La résolution est de 1024 x 768 pixels. Le mode partage d’écran initial dépend des numéros de canaux du DVR connecté. Vous pouvez changer le mode partage d’écran en cliquant sur les boutons permettant de partager l’écran.• Les utilisateurs non-administrateurs n’ont pas accès aux menus RECHERCHE et CONFIGURATION.• Si vous utilisez simultanément Net I et Web Viewer sous Windows Vista, Web Viewer se ferme de façon anormale. Sélectionnez “Run as administrator” lorsque vous exécutez Internet Explorer.

AFFICHAGE DES INFORMATIONS

ENRENR 1 Le numéro du canal, la taille de la vidéo et l'adresse IP du DVR connecté sont affi chés. 2 Si les données vidéo du canal actuel sont en cours d'enregistrement sur votre PC, "ENR" apparaît sur l'écran. 3 La date et l'heure actuelles du DVR sont affi chées. 4 L’icône Alarme apparaît lors du déclenchement d’une alarme. Elle disparaît lorsque l’on appuie sur le bouton ALARME du DVR. 5 L’icône Mouvement apparaît lors de la détection d’un mouvement. Elle disparaît lorsque l’on appuie sur le bouton ALARME

SHR_6042_Fra.indb 66SHR_6042_Fra.indb 66 6/6/2009 10:15:19 AM6/6/2009 10:15:19 AMannexe _67 09 ANNEXE 6 Indique si les commandes du Z H/V sont actives. Si vous avez paramétré des caméras Z H/V pour le DVR, “Z H/V” est affi ché sur l’écran. Sélec- tionnez un canal de caméra Z H/V et utilisez le bouton Z H/V pour commander la caméra. PARTAGE D'ECRAN Vous pouvez changer le mode partage en cliquant sur chaque icône sur laquelle fi gure un chiffre.

SINGLE MODE QUAD MODE

Cliquez sur le bouton . La caméra sélectionnée connectée au DVR s'affi che sur l'écran dans "MODE SIMPLE".

Cliquez sur le bouton . La caméra sélectionnée connectée au DVR s'affi che sur l'écran dans "MODE QUAD".

Cliquez sur le bouton . La caméra sélectionnée connectée au DVR s'affi che sur l'écran dans "MODE PLEIN ECRAN". Pour revenir au mode précédent, appuyez sur la touche ESC. DVR CONNECTE Affi che l'adresse IP et l'état du DVR en cours de connexion.

• Message d’échec de connexion Pas de réponse : Apparaît lorsque le DVR ne répond pas. ID incorrecte : Apparaît lorsque l’ID entrée est incorrecte. Mot de passe incorrect : Apparaît lorsque le mot de passe entré est incorrect. Numéro de port incorrect : Apparaît lorsque le numéro de port est incorrect. Collision : Apparaît lorsque le mode Admin est déjà en cours d’utilisation ou en cas d’accès simultané au même DVR depuis le PC. Nombre maximum d’utilisateurs atteint : Apparaît lorsque le nombre maximum d’ utilisateurs est atteint.

• Le nombre de connexions simultanées est limité à 3, utilisateurs de Smart Viewer inclus. SHR-6042SHR-6042 SHR_6042_Fra.indb 67SHR_6042_Fra.indb 67 6/6/2009 10:15:20 AM6/6/2009 10:15:20 AM68_ annexe

SEQUENCE: Lorsque l'on clique sur ce bouton, les écrans défi lent avec un intervalle préréglé. En MODE SIMPLE, les numéros de canal alternent de manière séquentielle de 1 à 4. En MODE QUAD, l'écran est rafraîchi selon un intervalle préréglé Intervalle préréglé (10 secondes)

PRECEDENT: Lorsque l'on clique sur ce bouton, l'écran précédent s'affi che. En MODE SIMPLE, les numéros des canaux défi lent en ordre décroissant. En MODE QUAD, l'écran est rafraîchi.

SUIVANT: Lorsque l'on clique sur ce bouton, l'écran suivant s'affi che. En MODE SIMPLE, les numéros des canaux alternent de manière séquentielle de 1 à 4. En MODE QUAD, l'écran est rafraîchi. (CH1 A CH4)4-channel DVR

CAPTURE: Permet de capturer l'image actuelle affi chée sur l'écran et de la sauvegarder sous forme de fi chier image jpg ou bmp.

Par défaut, le chemin d’enregistrement sera : “C:\Program Files\Samsung\Dvr Web Viewer\ SnapShot\Live”. Pour changer le chemin d’ enregistrement, cliquez sur le bouton “ENREG. CHEMIN” ( ) puis sélectionnez le chemin souhaité. Pour les utilisateurs Windows Vista, le chemin d’enregistrement sera : “C:\users\(user ID)\AppData\LocalLow\Sam- sung\DVR Web Viewer\Snapshot\” et il est impossible de le modifi er.

• Le fi chier est automatiquement nommé de la façon suivante : “Adresse IP_Numéro de port_AAMMJJ_numéro de caméra_index” Ex)

IMPR: Permet d'imprimer l'écran en direct actuellement affi ché. Imprime également l'adresse IP, l'heure, le numéro de caméra, et l'état de l'événement en cours.

ENREG: Permet de sauvegarder l'image actuelle affi chée sur l'écran au format fi chier vidéo avi. SHR-6042 SHR_6042_Fra.indb 68SHR_6042_Fra.indb 68 6/6/2009 10:15:20 AM6/6/2009 10:15:20 AMannexe _69 09 ANNEXE

• Pour l’enregistrer, vous devez disposer d’au moins 1Go d’espace disponible.

• Par défaut, le chemin de sauvegarde sera : “C:\Program Files\Samsung\Dvr Web Viewer\ VideoClip\Live”. Pour changer le chemin d’ enregistrement, cliquez sur le bouton “ENREG. CHEMIN” ( ) puis sélectionnez le chemin souhaité. Pour les utilisateurs Windows Vista, le chemin d’enregistrement sera : “C:\users\ (user ID)\AppData\LocalLow\Samsung\DVR Web Viewer\VideoClip\” et il est impossible de le modifi er.

• Le fi chier est automatiquement nommé de la façon suivante :”Adresse IP_Numéro de port_AAMMJJ_numéro de caméra_index” Ex)

• Dans le cas d’une sauvegarde au format AVI, il vous faut le codec DivX pour pouvoir lire les fi chiers sauvegardés. Vous pouvez télécharger la version gratuite du codec Dvix sur http://sourceforge.net/projects/ffdshow/.

Chaque numéro indique les positions d'écran dans Web Viewer.

Numéros en bleu : chaque numéro en bleu indique que le canal actuel est connecté à une caméra.

Numéros en gris : chaque numéro en gris indique que le canal actuel n'est connecté à aucune caméra.

UTILISATION DE CAMERA PTZ

Cliquez sur les boutons de direction pour orienter la caméra. Cliquez sur les boutons + ou - pour effectuer un zoom avant ou arrière de l'image affi chée. SHR-6042 SHR_6042_Fra.indb 69SHR_6042_Fra.indb 69 6/6/2009 10:15:21 AM6/6/2009 10:15:21 AM70_ annexe MENU: Permet de faire apparaître l'écran de menu de la caméra. PREREGLE: Oriente l'objectif de la caméra dans une direction préréglée.

1. Si vous cliquez sur PREREGLE, la caméra adopte

une position préréglée.

2. Vous pouvez supprimer le préréglage sélectionné ou

tous les préréglages.

3. Vous pouvez sauvegarder le numéro et le nom du

nouveau préréglage. Vous pouvez sauvegarder le pré-réglage jusqu’à 20. AUTOPAN: Permet à l'objectif de la caméra de se déplacer entre 2 points défi nis pour cette caméra. SCAN: Permet à l'objectif de la caméra de se déplacer entre 2 points préréglés de la caméra. MODELE: Vous pouvez régler les différents modèles de mouvements de la caméra tels que le zoom, le déplacement, etc. afi n que la caméra se déplace automatiquement en fonction du modèle.

• Lorsqu’un DVR utilise les commandes d’une caméra Z H/V, Web Viewer ne peut pas com- mander la caméra Z H/V.

• Les commandes Z H/V de la caméra peuvent être utilisées par l’utilisateur administrateur.

• La fonction Confi gurer Menu Caméra est disponible uniquement avec les caméras sup- portées.

• Toute fonction du Z H/V est identique à celle d’ un DVR.

La fonction zoom panoramique horizontal/ vertical électrique ne fonctionne qu’avec les caméras supportées. (Exemple : Samsung SCC-2315)

• Déplacez vers le bas pour faire un zoom avant ou déplacez vers le haut pour faire un zoom arrière par l’intermédiaire de la fonction zoom panoramique horizontal/vertical électrique. SHR_6042_Fra.indb 70SHR_6042_Fra.indb 70 6/6/2009 10:15:22 AM6/6/2009 10:15:22 AMannexe _71 09 ANNEXE UTILISATION DE Search Viewer L'écran de Search Viewer se compose des éléments suivants : 1 Affi che l'adresse IP et le nom du modèle du DVR connecté. 2 Ces menus se composent de : EN DIRECT, RECHERCHE, CONFIGURER, A PROPOS. 3 Ces boutons servent au partage d'écran et au mode plein écran. 4 Affi che l'adresse IP et l'état du DVR en cours de connexion. 5 Ces boutons sont utilisés pour la capture, l'impression et la sauvegarde de l'image. 6 Affi che un calendrier dans lequel vous pouvez rechercher une vidéo enregistrée. 7 Affi che une ligne temporelle sur laquelle vous pouvez rechercher une vidéo enregistrée. 8 Ces boutons sont utilisés pour commander la lecture. 9 Affi che l'écran pour la lecture d'une vidéo enregistrée.

Les boutons SEQUENCE, PRECEDENT, SUIVANT ne sont pas disponibles dans le menu RECHERCHE.

• Les utilisateurs non-administrateurs n’ont pas accès aux menus RECHERCHE et CONFIGURER. PARTAGE D'ECRAN Vous pouvez changer le mode partage en cliquant sur chaque icône sur laquelle fi gure un chiffre.

Cliquez sur le bouton . La caméra sélectionnée connectée au DVR s'affi che sur l'écran dans "MODE SIMPLE".

Cliquez sur le bouton . La caméra sélectionnée connectée au DVR s'affi che sur l'écran dans "MODE QUAD".

• Dans le menu RECHERCHE seuls les modes SIMPLE et QUAD sont disponibles.

• Si un DVR 16 canaux est connecté, vous pou- vez sélectionner les canaux de 1 à 16. DVR CONNECTE Affi che l'adresse IP et l'état du DVR en cours de connexion.

• Message d’échec de connexion Pas de réponse : Apparaît lorsque le DVR ne répond pas. ID incorrecte : Apparaît lorsque l’ID entrée est incorrecte. Mot de passe incorrect : Apparaît lorsque le mot de passe entré est incorrect. Numéro de port incorrect : Apparaît lorsque le numéro de port est incorrect. Collision : Apparaît lorsque le mode Admin est déjà en cours d’utilisation ou en cas d’accès simultané au même DVR depuis le PC. Nombre maximum d’utilisateurs atteint : Apparaît lorsque le nombre maximum d’utilisa- teurs est atteint.

• Le nombre de connexions simultanées est limité à 3, utilisateurs de Smart Viewer inclus.

CAPTURE: Permet de capturer l'image actuelle affi chée sur l'écran et de la sauvegarder sous forme de fi chier image jpg ou bmp.

• Par défaut, le chemin d’enregistrement sera : “C:\Program Files\Samsung\Dvr Web Viewer\ SnapShot\Search”. Pour changer le chemin d’ enregistrement, cliquez sur le bouton “ENREG. CHEMIN” ( ) puis sélectionnez le chemin souhaité. Pour les utilisateurs Windows Vista, le chemin d’enregistrement sera : “C:\users\ (user ID)\AppData\LocalLow\Samsung\DVR Web Viewer\Snapshot\” et il est impossible de le modifi er.

• Le fi chier est automatiquement nommé de la façon suivante : “Adresse IP_Numéro de port_AAMMJJ_numéro de caméra_index” Ex)

IMPR: Permet d'imprimer l'écran de lecture affi ché. Imprime également l'adresse IP, l'heure, le numéro de caméra, et l'état de l'événement en cours.

ENREG: Si vous sélectionnez un canal et cliquez sur ce bouton en cours de lecture (lecture avant seulement), les données vidéo sont sauvegardées dans un fi chier DVR. (Elles sont sauvegardées dans le dossier désigné sur votre PC). Pour arrêter l'enregistrement, cliquez à nouveau sur ce bouton.

• Pour l’enregistrer, vous devez disposer d’au moins 1Go d’espace disponible.

• Par défaut, le chemin d’enregistrement sera : “C:\Program Files\Samsung\Dvr Web Viewer\ VideoClip\Search”. Pour changer le chemin d’ enregistrement, cliquez sur le bouton “ENREG. CHEMIN”( ) puis sélectionnez le chemin souhaité. Pour les utilisateurs Windows Vista, le chemin d’enregistrement sera : “C:\users\ (user ID)\AppData\LocalLow\Samsung\DVR Web Viewer\VideoClip\” et il est impossible de le modifi er.

• Le fi chier est automatiquement nommé de la façon suivante :”Adresse IP_Numéro de port_AAMMJJ_numéro de caméra_index” Ex)

192.168.130.12_554_20070615_101530_01_00

• Dans le cas d’une sauvegarde au format AVI, il vous faut le codec DviX pour lire les fi chiers sauvegardés. Vous pouvez télécharger la version gratuite du codec Dvix sur http://sourceforge.net/projects/ffdshow/.

CALENDRIER Si les données vidéo ont été enregistrées à une date précise, laquelle est surlignée en vert. Si vous cliquez sur la date, les informations relatives à la vidéo enregistrée s'affi chent sur le plan de montage chronologique. Lorsque vous cliquez sur "AUJOURD'HUI", la date devient celle du jour en cours.

MONTAGE CHRONOLOGIQUE Après qu'une date a été sélectionnée, l'état des données de la vidéo enregistrée s'affi che sur le DVR. Le mode normal affi che une plage allant de 0h à 24h alors que le mode extension affi che des plages de 2 heures. [Mode Normal]

• Si vous cliquez sur le bouton vous passez en mode extension.

• Chaque ligne verticale représente 1 heure. [Mode Extension]

• Si vous cliquez sur le bouton vous passez en mode normal.

• Chaque ligne verticale représente 5 minutes. Les canaux s’étalent de CH01 à CH16.

1 Retour Rapide: Lecture inversée accélérée (2x). 2 Lecture inversée: Active la lecture inversée. 3 Lire: Active la lecture. 4 Avance Rapide: Lecture accélérée(2x). 5 Revenir au début: Revient au début de la vidéo enregistrée sur le plan de montage chronologique. 6 Retour: Active la lecture arrière et revient sur l'image précédente. 7 Arrêter: Arrête la lecture. 8 Avancer d'une image: Active la lecture avant et affi che l'image suivante. 9 Aller à la fi n: Se déplace vers le dernier moment de la vidéo enregistrée sur le plan de montage chronologique.

SHR-6042SHR-6042 SHR_6042_Fra.indb 74SHR_6042_Fra.indb 74 6/6/2009 10:15:24 AM6/6/2009 10:15:24 AMannexe _75 09 ANNEXE MENU SURGISSANT Menu surgissant Vous pouvez utiliser ce menu en appuyant sur le bouton droit de la souris. Les options affi chées sur le menu surgissant sont identiques aux touches sur le panneau frontal du système. L’avantage de ce menu est que l’utilisateur peut utiliser le système DVR en utilisant simplement la souris. No Noms Caractéristiques Recherche buttonDémarre le mode recherche. Menu buttonBascule le système en mode confi guration.Les utilisateurs peuvent utiliser ce menu pour se déplacer du menu de niveau inférieur au menu de niveau supérieur ou lorsqu’ils quittent le système de confi guration du système. Split Screen Select buttonMode actifIl affi che quatre petits écrans, un écran PIP et des écran de commutation d’écran.Recherche Mode Select buttonMode rechercheAffi che quatre ou neuf petits écrans. Audio Setup buttonActive/désactive l’audio On/Off. Alarm button Déclenche l’alarme lorsque une alarme survient. Recherche/Return buttonBascule à l’écran de recherche initial pendant la lecture des images vidéo. Zoom button Agrandit l’image numérique jusqu’à 200%. PTZ buttonActive la fonction TELE, WIDE, PREREGLER ou VIEW lorsque vous sélectionnez la touche PTZ. ZOOM TLLE Offre l’option Zoom+ en mode PTZ. ZOOM WIDE Offre l’option Zoom- en mode PTZ. Menu de confi guration PTZ Affi che l’écran de confi guration PTZ en mode PTZ.

%.2%' REC buttonEnregistre des images vidéo depuis tous les canaux de caméra indépendamment de la planifi cation d’enregistrement. Backup Cancel buttonAnnule le processus de sauvegarde.1 2 3 4 5 6 7

Direction button Cette touche commande les directions PTZ en mode PTZ. Si l’utilisateur appuie sur la touche Entrée, le menu surgissant disparaît.

FREEZE button Exécute la fonction Figer sur l’écran actif.

Fast/Step Reverse Fast Reverse: Effectue une recherche en arrière rapidement, pendant la lecture de la vidéo. Step Reverse: Effectue une recherche cadre par cadre en arrière, alors que la vidéo est en pause. Fast/Steop Forward Fast Forward: Effectue une recherche en avant rapidement, pendant la lecture de la vidéo. Step Forward: Effectue une recherche cadre par cadre en avant, alors que la vidéo est en pause. Play/Pause Bascule entre le mode Lecture et Pause pendant la lecture d’une vidéo. Stop Termine une opération de recherche pendant la lecture de la vidéo. SHR_6042_Fra.indb 76SHR_6042_Fra.indb 76 6/6/2009 10:15:26 AM6/6/2009 10:15:26 AMannexe _77 09 ANNEXE SPECIFICATIONS Catégorie SHR-6040 SHR-6042 SE Embedded Linux (Version : 2.6.0) Méthode de compression Vidéo MPEG-4 ASP Audio G.723 Vidéo Entrée 4 canaux composite(1Vp-p, 750hm) Sortie 1 port CVBS, 1 port VGA(1280x1024), 1 port SPOT, boucle 4 canaux Audio Enregistrement 4 canaux/sortie 1 canal Affi chage Standard NTSC D1 90fps / PAL D1 75fps Résolution NTSC : 704x480, 704x240, 352x240/PAL : 704x576, 704x288, 352x288 Actif Unique, Division en 4, PIP, Séquence, Freeze, Zoomx2 Lecture Unique, Division en 4, Division en 9(Actif/Lecture) Enregistrement Standard NTSC D1 90fps / PAL D1 75fps Résolution NTSC : 704x480, 704x240, 352x240 PAL : 704x576, 704x288, 352x288 Type Mode ENREG, Evénement, Planifi cation (En continu, Mouvement, Alarme activee) Alarme activée/Alarm Out 4 ports/2 ports PTZ RS-485 HDD HDD x 2 HDD x 1 DVD-RW Aucun Supporté USB (Version : 2. 0) 2 ports 2 ports Souris USB Supportée Télécommande S/W Supportée Réseau Static IP, DHCP, ADSL(PPPoE) Sauvegarde Média USB DVD-RW, USB Type SDB, SFX, AVI Dimensions 215(L) x 352(P) x 88(H) Poids 4.0 Kg Alimentation CA 100-240V, 50/60Hz, 59W (Modèle : ADP-5412VE) TEMPERATURE DE FONCTIONNEMENT / HUDI 0˚C ~ 40˚C / 10% ~ 60% RH TEMPERATURE DE STOCKAGE / HUDI 0˚C ~ 40˚C / 10% ~ 60% RH SHR_6042_Fra.indb 77SHR_6042_Fra.indb 77 6/6/2009 10:15:26 AM6/6/2009 10:15:26 AM78_ annexe

Contrôler si les câbles d’alimentation sont tous connectés correctement.

Contrôler la tension d’entrée.

Si les connexions sont correctes, mais que vous ne pouvez toujours pas établir l’alimentation, veuillez contacter votre SAV ou vos techniciens. Le système est sous tension, mais vous ne pouvez visualiser qu’un écran bleu.

Contrôler si les câbles d’alimentation du moniteur sont tous connectés correctement.

Contrôler si le bouton d’alimentation du moniteur est en position ON.

Contrôler si le câble de données de sortie du système SHR-6040/6042 est connecté correctement au moniteur.

Déconnectez le câble d’alimentation et reconnectez le.

Si vous choisissez le mode VGA pour la sortie vidéo, vous devez attendre environ une minuteavant de voir l’écran de surveillance sur votre moniteur. Les numéros de caméra sont affi chés à l’ écran, mais aucune image n’est transmise depuis la caméra.

Contrôlez si le câble des données de sortie en provenance des caméras sont correctement connectés au système SHR-6040/6042.

Contrôler si les câbles d’alimentation de la caméra sont tous connectés correctement.

Contrôlez les connexions des câbles entre la caméra et SHR-6040/6042.

Si des signaux vidéo sont envoyés à des systèmes multiples, parfois le séparateur de vidéo génère un signal vidéo faible et le moniteur n’affi che rien. Dans ce cas, connectez la caméra directement ausystème central pour éviter ce problème.

Mettez le système SHR-6040/6042 hors et sous tension. Les images vidéo sont affi chées, mais je ne peux pas les enregistrer.

Contrôlez si vous avez réglé Méthode d’enregistrement dans Paramétrage d’enregistrement. S’il est réglé sur ‘AUCUN’, réglez le correctement.

Mettez le système SHR-6040/6042 hors et sous tension. Je ne peux pas retrouver des images enregistrées.

Contrôles les graphiques pour voir si les images vidéo ont été enregistrées dans la zone de fuseau horaire dans laquelle vous souhaitez trouver des images vidéo.

Si aucune image vidéo n’a été enregistrée dans la zone de fuseau horaire contrôlez l’écran de configuration et vérifiez si la méthode d’ enregistrement est réglée correctement. Je n’entends pas les sorties audio.

Contrôlez si l’Option Sauvegarder Audio est réglée correctement.

Contrôlez si l’Option Lecture Audio est déjà sélectionnée dans l’ Ecran de recherche.

Contrôlez si le microphone et les haut-parleurs sont connectés correctement au dos du système SHR-6040/6042.

Contrôlez si l’Entréede micro connectée fonctionne correctement.

Contrôlez si l’Entréede haut-parleur connecté fonctionne correctement. SHR_6042_Fra.indb 79SHR_6042_Fra.indb 79 6/6/2009 10:15:28 AM6/6/2009 10:15:28 AM80_ annexe PROBLEME SOLUTION Certaines caméras montrent des images de drôle de couleur ou de forme anormale.

Contrôlez les caméras connectées au système. Remplacez la caméra qui affiche des images défectueuses par une caméra qui affiche les images correctement, puis contrôlez quelle caméra ne fonctionne pas correctement ou si le système SHR-6040/6042 est défectueux. Vous pouvez remplacer les caméras simplement, en basculant les numéros de caméra à l’écran.

Contrôler les types de caméra. Différents pays dans le monde utilisent des standard de transmission vidéo différents comme PAL, NTSC, ou SEC AM. En outre, ces standards sont incompatibles les uns avec les autres en termes de méthodes de transmission des images vidéo et, donc, de traitement des images vidéo. Dans ce cas, les images vidéo sont affichées mais pas sous une forme connue. Contrôlez que le type d’image vidéo envoyé par les caméras connectées ainsi que la méthode de traitement des images réglée dans [Menu système] correspondent. Les signaux de vidéo affi chés présente beaucoup d’interférences.

Contrôlez les sorties vidéo de la caméra. Remplacez la caméra qui affiche des images défectueuses par une caméra qui affiche les images correctement, puis contrôlez quelle caméra ne fonctionne pas correctement ou si le système SHR-6040/6042 est défectueux. Vous pouvez remplacer les caméras simplement, en basculant les numéros de caméra à l’écran.

Contrôlez les connexions de câbles entre la caméra et SHR-6040/6042. Contrôlez si ces câbles sont court-circuités, intervertis ou déconnectés.

Contrôlez la zone environnante les connexions de câbles entre la caméra et SHR-6040/6042. Contrôlez si une ligne électrique à haute tension se trouve dans les environs des connexions de câbles. En cas de présence d’une ligne à haute tension dans les environs des connexions de câbles, la qualité de l’image vidéo peut être mauvaise ou présenter des interférences.

Contrôlez les connexions de câbles entre la caméra et SHR-6040/6042 . Contrôlez si les câbles sont corrects pour le transfert de signaux vidéo. Si vous avez utilisé des câbles d’alimentation pour la transmission d’images vidéo, les images vidéo affichées peuvent présenter des interférences. Parfois le système redémarre sans raison.

Si le SHR-6040/6042 ne fonctionne pas correctement ou s’ il présente un dysfonctionnement, la fonction d’auto-diagnostic intégrée peut provoquer le redémarrage du système. Les détecteurs connectés ne fonctionnent pas correctement.

Contrôlez que les types de détecteurs réglés dans le menu de Confi guration caméra sont identiques aux capteurs réellement connectés au système.

Contrôlez si les détecteurs de système sont activés dans le menu [Confi guration d’enregistrement]-[Planifi cation d’enregistrement].

Contrôlez si les détecteurs connectés sont correctement connectés à l’alimentation.

Contrôlez si les lignes de signal des détecteurs connectés sont connectées correctement. Les appareils de commande connectés ne fonctionnent pas correctement.

Contrôlez si les appareils de commande connectés sont activés dans le menu de Confi guration de caméra.

Contrôlez si les détecteurs connectés sont correctement connectés à l’alimentation.

• OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SHR_6042_Fra.indb 91SHR_6042_Fra.indb 91 6/6/2009 10:15:29 AM6/6/2009 10:15:29 AM92_ annexe Comment éliminer ce produit (déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fi n de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afi n qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fi n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifi e que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afi n de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. SHR_6042_Fra.indb 92SHR_6042_Fra.indb 92 6/6/2009 10:15:29 AM6/6/2009 10:15:29 AM
