Type de produit	Alimentation PC
Marque	MSI
Modèle	MAG A550BN
Puissance nominale	550 W
Tension d'entrée	100-240 VAC
Fréquence d'entrée	50-60 Hz
Courant de sortie +5V	20 A
Courant de sortie +3.3V	20 A
Courant de sortie +12V	45.5 A
Courant de sortie -12V	0.3 A
Courant de sortie +5Vsb	2.5 A
Puissance combinée +5V/+3.3V	110 W
Puissance combinée +12V	546 W
Connecteurs ATX 24 broches	1
Connecteurs EPS 12V 4+4 broches	1
Connecteurs PCIe 6+2 broches	2
Connecteurs SATA	5
Connecteurs PATA (Molex)	2
Connecteurs FDD	1
Sécurité	Protections OVP, OCP, OPP, SCP
Entretien	Nettoyer régulièrement les grilles d'aération avec un chiffon sec. Ne pas ouvrir le boîtier.
Réparabilité	Non réparable par l'utilisateur. Contacter le SAV MSI en cas de problème.

FOIRE AUX QUESTIONS - MAG A550BN MSI

Quelle est la puissance de l'alimentation MSI MAG A550BN ?

L'alimentation MSI MAG A550BN a une puissance nominale de 550 watts.

Quels connecteurs sont fournis avec cette alimentation ?

Cette alimentation comprend : 1 connecteur ATX 24 broches, 1 connecteur EPS 4+4 broches pour CPU, 2 connecteurs PCIe 6+2 broches pour GPU, 5 connecteurs SATA, 2 connecteurs PATA (Molex) et 1 connecteur FDD.

Cette alimentation est-elle compatible avec une carte graphique RTX 3060 ?

Oui, elle dispose de 2 connecteurs PCIe 6+2 broches et d'une puissance suffisante pour une RTX 3060 (qui nécessite environ 170W).

Comment installer l'alimentation MSI MAG A550BN ?

Installez l'alimentation dans le boîtier, fixez-la avec les vis fournies, puis branchez les câbles aux composants (carte mère, CPU, GPU, disques). Assurez-vous que l'interrupteur est sur 'O' avant de brancher le cordon secteur.

Quelles sont les dimensions de cette alimentation ?

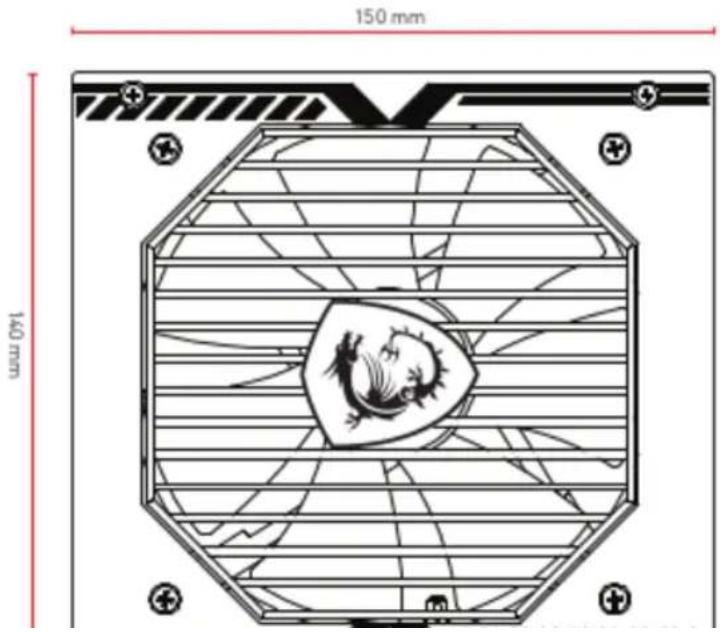

Les dimensions standard pour une alimentation ATX sont d'environ 150 x 140 x 86 mm. Vérifiez l'espace dans votre boîtier.

L'alimentation est-elle silencieuse ?

Le ventilateur de 120 mm est conçu pour un fonctionnement silencieux, avec un contrôle de vitesse en fonction de la charge.

Quelles protections de sécurité sont intégrées ?

L'alimentation inclut les protections OVP (surtension), OCP (surintensité), OPP (surpuissance) et SCP (court-circuit).

Puis-je remplacer le câble d'alimentation ?

Oui, le cordon secteur est amovible et peut être remplacé par un câble standard C13/C14 si nécessaire.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation, puis utilisez un chiffon sec ou une bombe à air comprimé pour nettoyer les grilles d'aération. Ne jamais ouvrir le boîtier.

Que faire en cas de panne ?

Contactez le support MSI ou le revendeur. N'essayez pas de réparer l'alimentation vous-même, car elle contient des composants haute tension dangereux.

MODE D'EMPLOI MAG A550BN MSI

Nombre de connecteurs d'alimentation 4

Connectique et longueur des cables 5

Caracteristiques

550 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximaile	20,0 A	20,0 A	45,5 A	0,3 A	2,5 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Charge de pointe	--	--	--	--	3,0 A
Puisance combinée	110 W		546 W	3,6 W	12,5 W
Régulation	±5 %	±5 %	±5 %	±10 %	±5 %
Ondulation et bruit	50 mV	50 mV	120 mV	120 mV	50 mV

650 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Pressure Torque	20.4	20.4	51.0	20.4	25.4

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A550BN	A650BN
ATX12V (Carte mère) 20+4 broches	1	1
EPS 12V (CPU) 4+4 broches	1	1
PCIe (VGA) 6+2 broches	2	2
SATA 15 broches	5	5
Péripétrique (PATA) 4 broches	2	2
FDD 4 broches	1	1

Connectique et longueur des cables

CopepkHne

Cneuwnkaa.. 2

Paaeppl 3

Kan-8o cunobbx coednntene 4

IodknHneHme HnnHa KaBeJe 5

Cneunkaaia

550W
Наррахени	+5V	+3.3V	+12V	-12V	+5Vsb
М配电ьада эгуда	20.0A	20.0A	45.5A	0.3A	2.5A
М配电ьада эгуда	0.0A	0.0A	0.0A	0.0A	0.0A
П配电ьада эгуда	--	--	--	--	3.0A
Комбийно в�нaya мошкоctь	110W		546W	3.6W	12.5W
Р绝缘дамe	±5%	±5%	±5%	±10%	±5%
П绝缘дамe	50mV	50mV	120mV	120mV	50mV
650W
Наррахени	+5V	+3.3V	+12V	-12V	+5Vsb
