Type de produit	Commutateur réseau (switch) géré/non géré
Marque	Dell
Modèle	PowerConnect 2748
Nombre de ports	48 ports Ethernet Gigabit (10/100/1000)
Options de gestion	Mode non géré (par défaut) ou mode géré via interface Web
Alimentation	AC 100-240 V, 50/60 Hz
Dimensions (L x P x H)	440 x 230 x 44 mm (format rack 1U)
Poids	Environ 3,5 kg
Température de fonctionnement	0 °C à 40 °C
Humidité relative	10 % à 90 % sans condensation
Fonctions principales	VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, gestion Web
Adresse IP par défaut (mode géré)	192.168.2.1
Identifiant par défaut (mode géré)	admin
Mot de passe par défaut	Aucun (vide)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas ouvrir le boîtier. Confier toute réparation à un professionnel qualifié.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. L'appareil n'est pas réparable par l'utilisateur.
Certifications	FCC, CE
Garantie	Garantie limitée Dell (consulter les conditions)

FOIRE AUX QUESTIONS - PowerConnect 2748 DELL

Comment activer le mode gestion Web sur le Dell PowerConnect 2748 ?

Après avoir mis le commutateur sous tension, appuyez sur le bouton Managed Mode situé sur le panneau avant. Le voyant vert s'allume et le commutateur passe en mode géré. Attention : cette opération réinitialise la configuration aux valeurs par défaut.

Quels sont les identifiants par défaut pour accéder à l'interface Web ?

L'adresse IP par défaut est 192.168.2.1. Le nom d'utilisateur est admin et le mot de passe est vide (laissez le champ vide).

Comment revenir en mode non géré ?

Appuyez à nouveau sur le bouton Managed Mode. Le voyant s'éteint et le commutateur fonctionne en mode non géré (simple commutateur).

Comment modifier l'adresse IP du commutateur ?

Connectez-vous à l'interface Web, allez dans System > IP Configuration. Vous pouvez saisir manuellement une adresse IP ou activer DHCP pour une attribution automatique.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Appuyez sur le bouton Managed Mode pour basculer du mode géré au mode non géré, puis à nouveau pour revenir en mode géré. Chaque passage réinitialise la configuration aux valeurs par défaut.

Le commutateur supporte-t-il le VLAN ?

Oui, le Dell PowerConnect 2748 gère les VLAN (802.1Q). Vous pouvez les configurer via l'interface Web dans la section VLAN Membership.

Comment changer le mot de passe administrateur ?

Dans l'interface Web, allez dans System > User Accounts. Sélectionnez l'utilisateur admin et saisissez un nouveau mot de passe. Confirmez et appliquez.

Que signifie le voyant ‘Managed Mode’ ?

Le voyant vert indique que le commutateur est en mode géré (interface Web active). S'il est éteint, le commutateur fonctionne en mode non géré.

Puis-je utiliser le DHCP pour attribuer l'adresse IP ?

Oui, dans l'interface Web, allez dans System > IP Configuration et sélectionnez DHCP. Le commutateur obtiendra une adresse IP automatiquement.

Comment accéder à l'interface Web si j'ai oublié l'adresse IP ?

Rétablissez les paramètres d'usine en appuyant deux fois sur le bouton Managed Mode. L'adresse IP repassera à 192.168.2.1. Connectez-vous avec admin / mot de passe vide.

MODE D'EMPLOI PowerConnect 2748 DELL

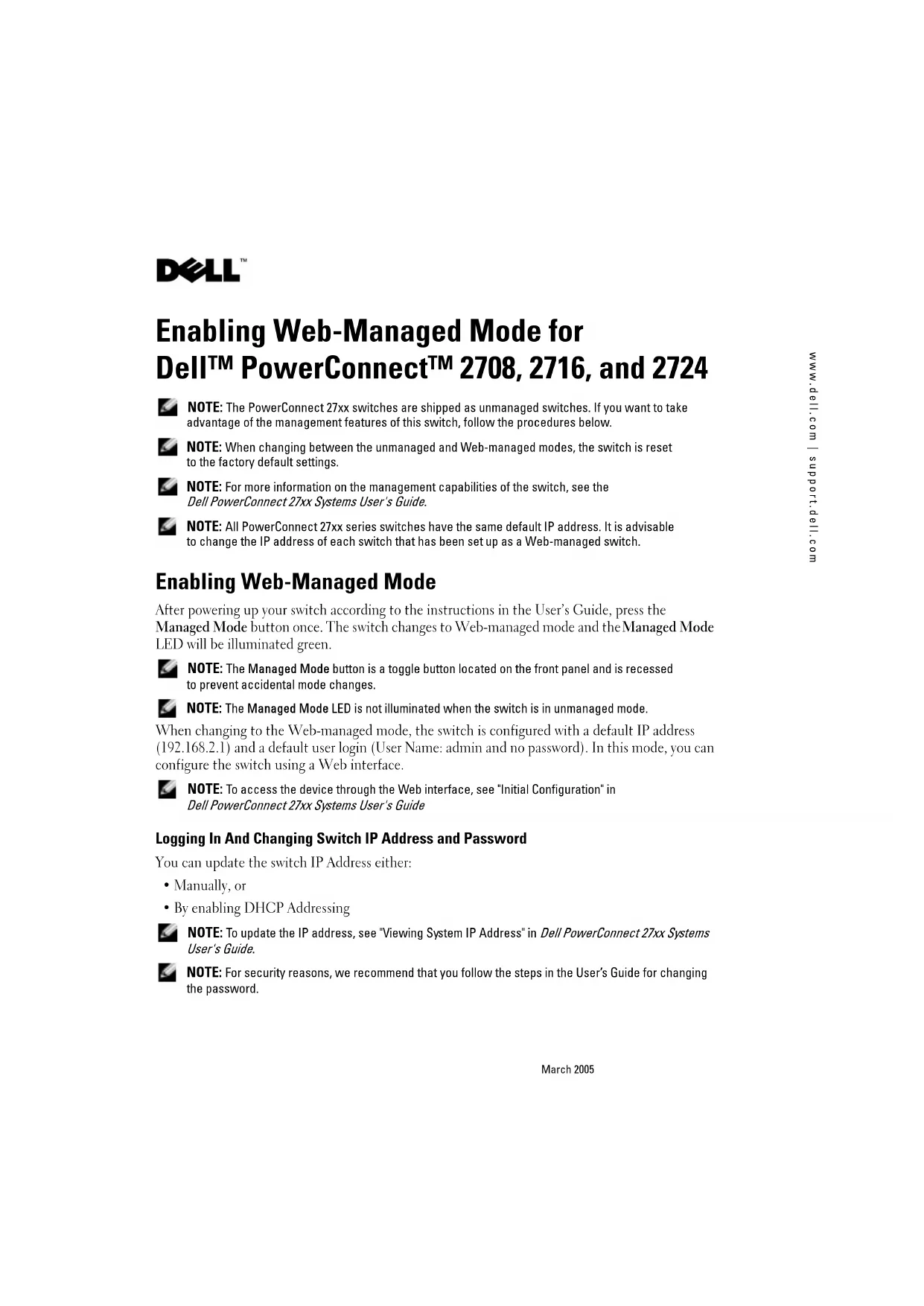

Activation du mode de gestion Web pour les systèmes Dell™ PowerConnect™ 2708, 2716 et 2724

REMARQUE : les commutateurs PowerConnect 27xx sont livrés sans fonctions de gestion activées. Pour utiliser les fonctions de gestion du commutateur, suivez les procédures ci-après. REMARQUE : lors du passage du mode non géré au mode de gestion Web, le commutateur est réinitialisé avec les paramètres par défaut définis en usine. REMARQUE : pour plus d'informations sur les fonctions de gestion du commutateur, consultez le Guide d'utilisation des systèmes Dell PowerConnect 27xx. REMARQUE : tous les commutateurs PowerConnect 27xx possèdent la même adresse IP par défaut. Il est conseillé de changer l'adresse IP de chaque commutateur pour lequel la gestion Web a été activée.

Activation de la gestion web

Après avoir mis le commutateur sous tension conformément aux instructions du Guide d'utilisation, appuyez sur le bouton Managed Mode (Mode géré). Le commutateur passe en mode de gestion Web et le voyant Managed Mode s'allume en vert.

REMARQUE : le bouton Managed Mode est un bouton bascule situé sur le panneau avant. Il est encastré pour prévenir tout changement de mode accidentel. REMARQUE : le voyant Managed Mode n'est pas allumé lorsque le commutateur est en mode non géré.

Lors du passage en mode de gestion Web, le commutateur est configuré avec une adresse IP et un nom d'utilisateur par défaut (192.168.2.1 et admin). Aucun mot de passe n'est configuré. Ce mode permet de configurer le commutateur au moyen d'une interface Web.

REMARQUE : pour accéder au périphérique via l'interface Web, voir "Configuration initiale" dans le Guide d'utilisation des systèmes Dell PowerConnect 27xx.

Connexion et modification de l'adresse IP et du mot de passe du commutateur

Vous pouvez modifier l'adresse IP du commutateur de deux façons :

• Manuellement, ou
• En activant l'adressage DHCP

REMARQUE : pour modifier l'adresse IP, voir "Affichage de l'adresse IP du système" dans le Guide d'utilisation des systèmes Dell PowerConnect 27xx.

REMARQUE : pour des raisons de sécurité, nous vous conseillons de suivre les procédures décrites dans le Guide d'utilisation pour modifier le mot de passe.

Configuration par défaut du mode géré

Le tableau 1 décrit la configuration par défaut des modes géré et non géré.

Tableau 1. Configuration par défaut

Mode non géré Mode géré
Voyant du mode géré Éteint Vert
IP Aucune Adresse IP et masque réseau par	défaut, pas de passerelle, DHCP désactivé
Base de données utilisateur Aucune Nom d'utilisateur “admin”,	pas de mot de passe
BD de configuration N/A I.ès valeurs par défaut sont	utilisées jusqu'à ce qu'elles soient modifiées, et rétablies chaque fois que vous appuyez sur le bouton Managed mode (Mode géré).
