Type de produit	Vidéoprojecteur
Marque	Epson
Modèle	PowerLite L775U
Dimensions (L x H x P)	440 x 136 x 220 mm
Poids	Environ 6,5 kg
Résolution native	WUXGA (1920 x 1200)
Luminosité	6000 lumens
Contraste	2 500 000:1
Alimentation	100-240 V CA, 50/60 Hz
Décalage d'objectif (vertical)	±50 %
Décalage d'objectif (horizontal)	±20 %
Correction trapézoïdale	Verticale et horizontale
Entrées vidéo	HDMI, HDBaseT, VGA, LAN
Fonctions principales	Multiprojection, décalage d'objectif, assistant de configuration initiale
Entretien et nettoyage	Nettoyage du filtre à air et de la lentille
Sécurité	Ventilation assurée, utilisation sur une surface stable
Pièces détachées et réparabilité	Lentille de rechange, filtre, pièces disponibles via le site Epson
Informations générales	Consultez le manuel complet et les spécifications mises à jour sur epson.sn

FOIRE AUX QUESTIONS - PowerLite L775U EPSON

Comment allumer et éteindre le projecteur ?

Pour allumer, appuyez sur le bouton ON puis sur Source Search. Pour éteindre, appuyez deux fois sur OFF (ou une fois puis confirmez).

Quelle est la distance de projection minimale pour une image de 100 pouces ?

Pour un écran 16:10 de 100 pouces, la distance minimale est de 292 cm (grand angle) et maximale de 474 cm (télé).

Comment ajuster la position de l'image avec le décalage d'objectif ?

Utilisez les molettes de décalage d'objectif sur le projecteur pour déplacer l'image verticalement (±50%) et horizontalement (±20%).

Quels câbles utiliser pour connecter un ordinateur ?

Utilisez un câble HDMI, VGA ou HDBaseT selon les ports disponibles. Pour le réseau, un câble LAN est recommandé.

Comment nettoyer le filtre à air ?

Éteignez le projecteur et débranchez-le. Retirez le filtre, nettoyez-le avec un aspirateur ou à l'eau savonneuse, séchez-le complètement avant de le remettre.

Que faire si l'image est floue ?

Utilisez la bague de mise au point sur l'objectif. Si le flou persiste, vérifiez que la distance de projection est correcte et nettoyez la lentille.

Puis-je utiliser le projecteur avec une télécommande ?

Oui, la télécommande infrarouge est fournie. La portée est d'environ 8 mètres avec un angle de 60° horizontal et 30° vertical.

Comment effectuer les réglages initiaux ?

Lors de la première mise sous tension, l'assistant de configuration s'affiche. Suivez les instructions à l'écran pour choisir la langue et la direction de projection.

Où trouver la version la plus récente du manuel ?

Téléchargez la dernière version du manuel et des spécifications sur le site Epson à l'adresse epson.sn.

Comment connecter plusieurs projecteurs en multiprojection ?

Utilisez une connexion en chaîne (HDMI Out vers HDMI In) ou un répartiteur HDMI. Configurez les paramètres de multiprojection dans le menu.

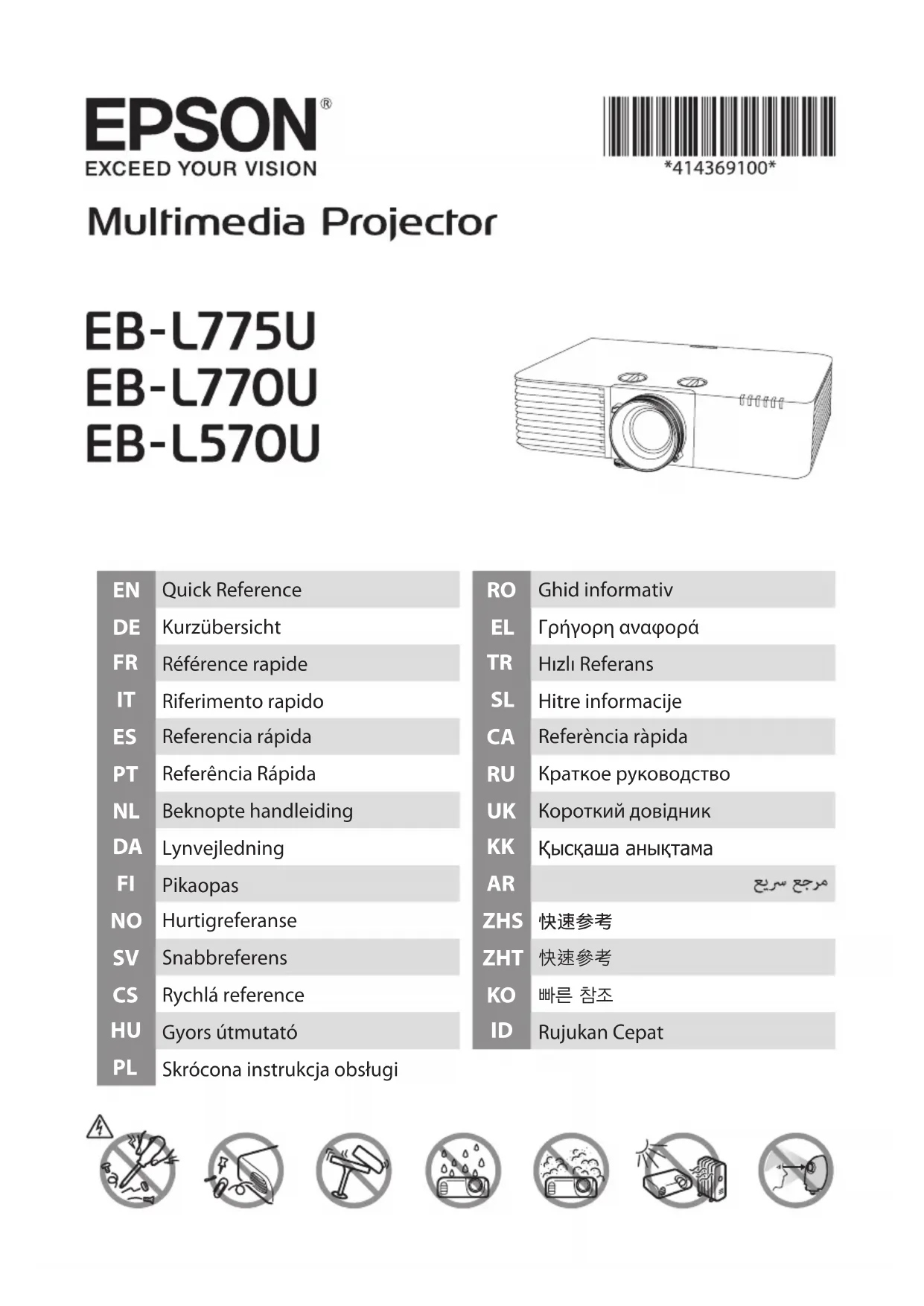

MODE D'EMPLOI PowerLite L775U EPSON

Multimedia Projector

EB-L775U

EB-L770U

EB-L570U

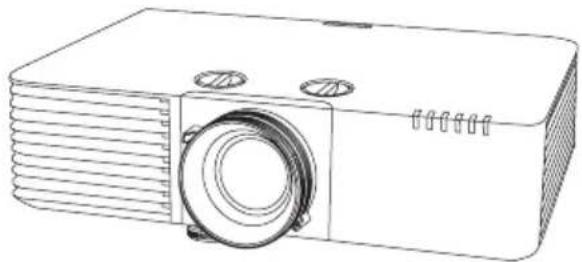

Line drawing of a projector with ventilation slots and a circular lens (no text or symbols)

EN	Quick Reference	RO	Ghid informativ
DE	Kurzübersicht	EL	Грнýорн авафорá
FR	Référence rapide	TR	Hızlı Referans
IT	Riferimento rapido	SL	Hitre informacije
ES	Referencia rápida	CA	Referència rápida
PT	Referência Rápida	RU	Краткое руководство
NL	Beknopte handleiding	UK	Короткий довідник
DA	Lynvejledning	KK	Кыскаша анықтама
FI	Pikaopas	AR	مرжесрвіг
NO	Hurtigreferanse	ZHS	快速参考
SV	Snabbreferens	ZHT	快速参考
CS	Rychlá reference	KO	빠른 참조
HU	Gyors útmutató	ID	Rujukan Cepat
PL	Skrócona instrukcja obsługi

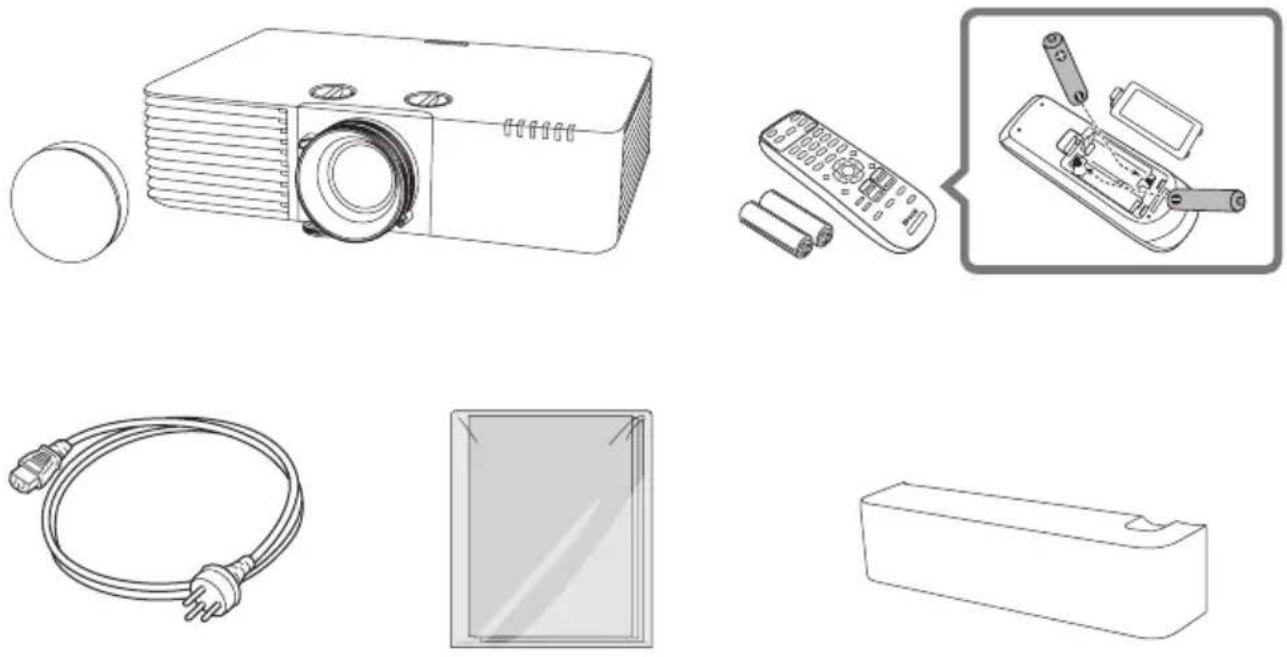

Unpacking

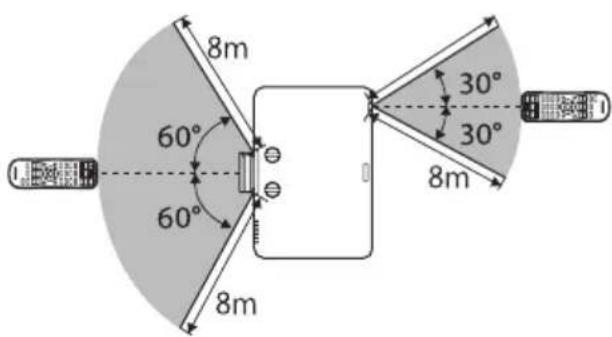

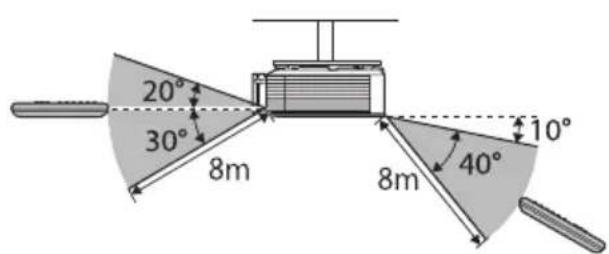

■ Remote Control Operating Range

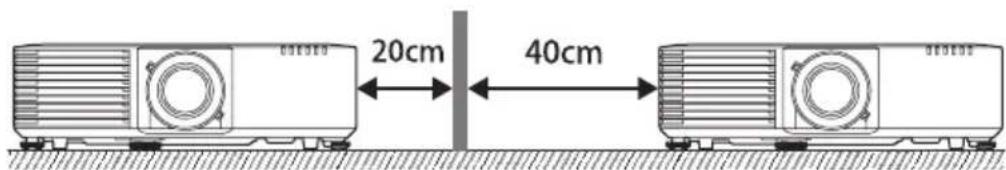

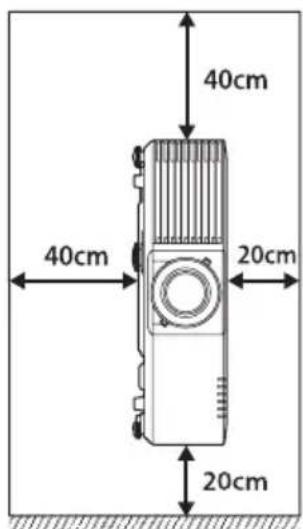

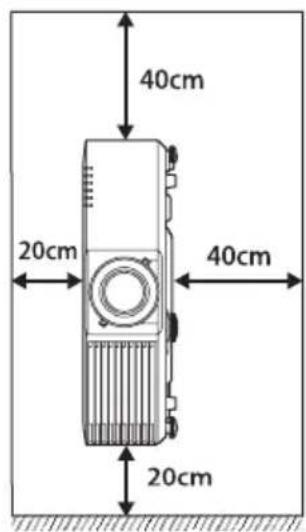

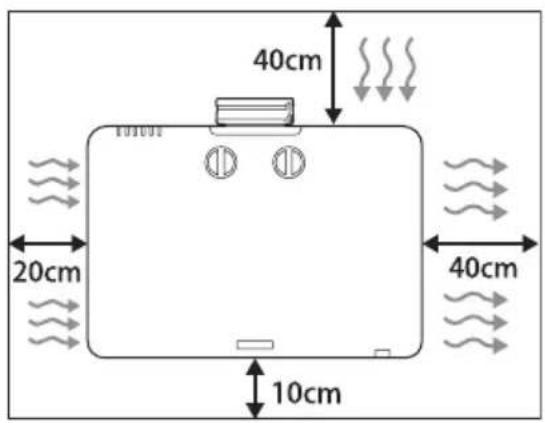

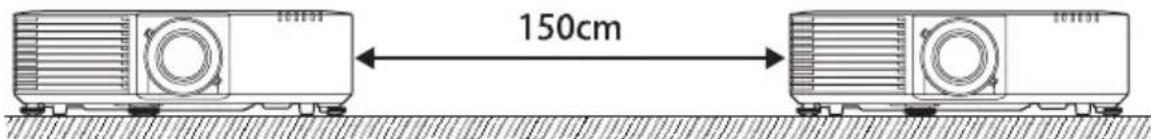

Installing

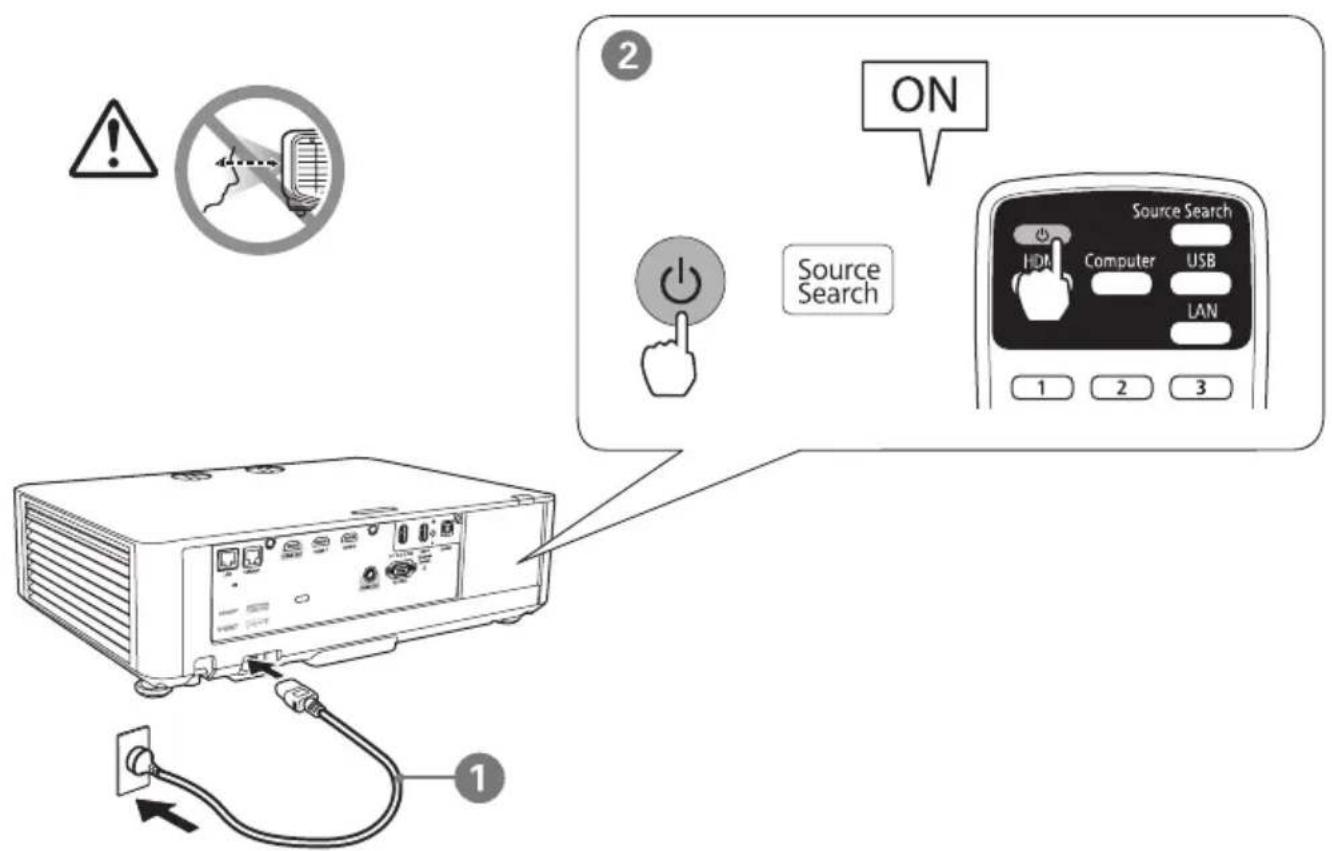

■ Turning On/Off the Projector

Turning On

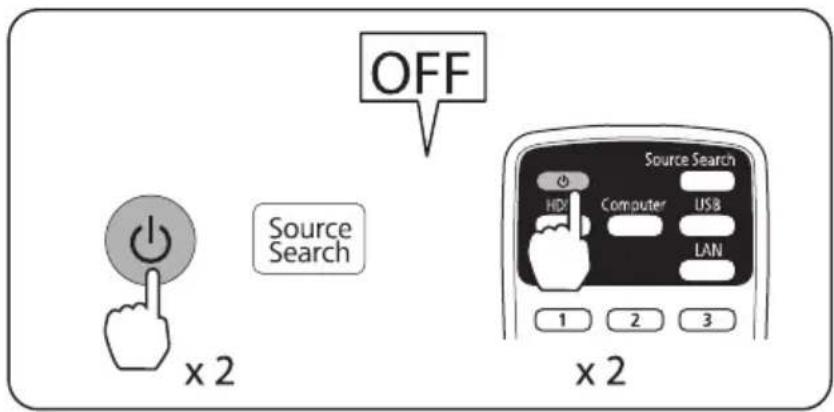

Turning Off

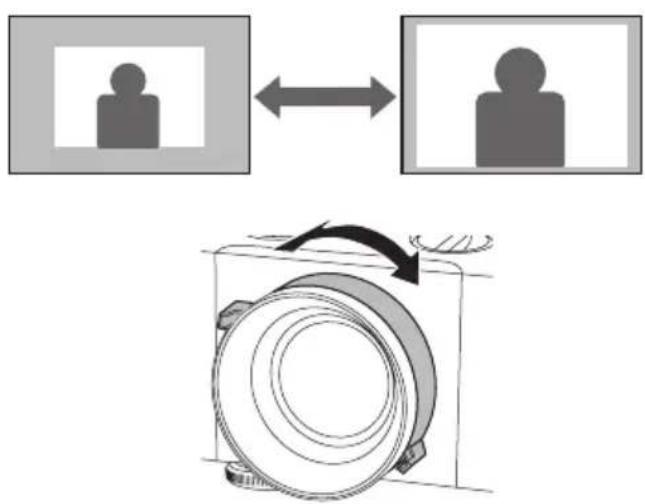

■ Adjusting the Projection Size


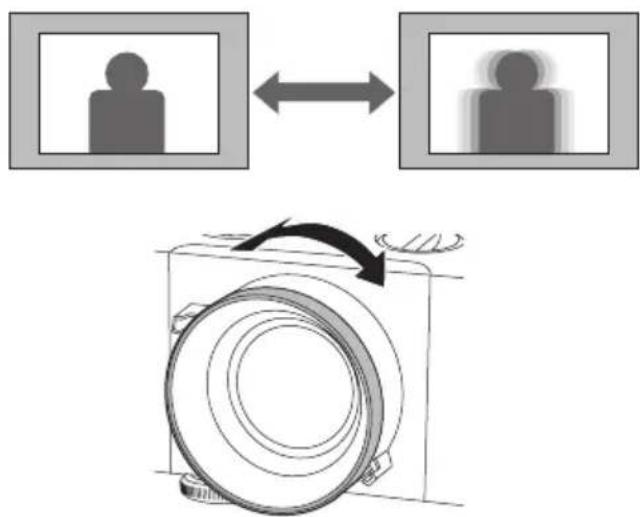

■ Adjusting the Focus


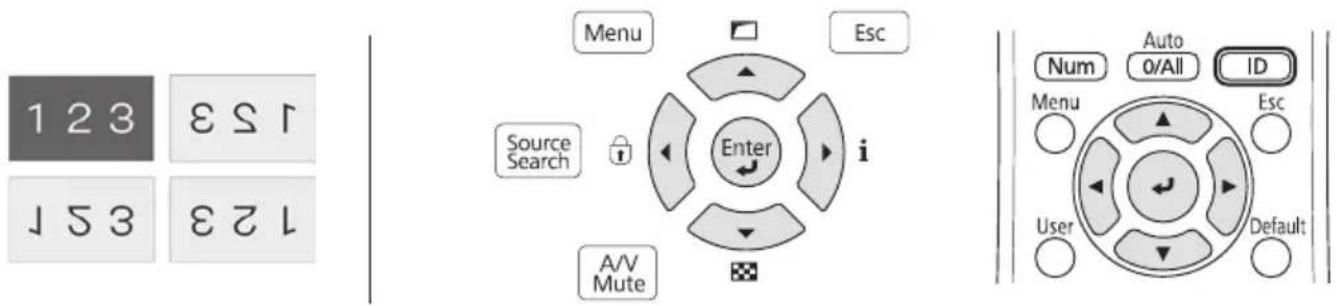

■ Initial Setting

EN	The first time you turn on the projector, the setup wizard is displayed. Follow the on-screen instructions to make the initial settings, such as the projection direction and language, using the arrow and ←[Enter] buttons on the control panel or remote control.
DE	Wenn Sie den Projektor das erste Mal einschalten, erscheint der Einrichtungsassistent. Konfigurieren Sie anhand der Bildschirmanweisungen die Anfangseinstellungen, wie Projektionsrichtung und Sprache, mit den Pfeiltasten und der ←[Enter]-Taste an Bedienfeld oder Fernbedienung.
FR	La première fois que vous allumez le projecteur, l’assistant de configuration s’affiche. Suivez les instructions à l’écran pour effectuer les réglages initiaux, comme le sens de projection et la langue, à l’aide des touches fléchées et ←[Enter] du panneau de commande ou de la télécommande.
IT	La prima volta che si accende il proiettore, viene visualizzata la procedura guidata di configurazione. Seguire le istruzioni sullo schermo per effettuare le impostazioni iniziali, come la scelta della direzione di proiezione e della lingua, utilizzando i pulsanti freccia e ←[Enter] sul pannello di controllo o sul telecomando.
ES	La primera vez que encienda el proyector, se mostrará el asistente de configuración. Siga las instrucciones que aparezcan en la pantalla para realizar la configuración inicial, como la dirección de proyección y el idioma, usando los botones de flecha y ←[Enter] del panel de control o del mando a distancia.
PT	O assistente de configuração será exibido quando o projetor for ligado pela primeira vez. Siga as instruções apresentadas para configurar as definições iniciais, tais como a direção de projeção e o idioma, utilizando os botões direcionais e ←[Enter] no painel de controlo ou no controlo remoto.
NL	Als u de projector voor het eerst inschakelt, verschijnt de installatiewizard. Volg de instructies op het scherm om de begininstellingen, zoals de projectierichting en taal, op te geven met de pijl en de knoppen ←[Enter] op het bedieningspaneel of de afstandsbediening.
DA	Første gang du tænder projektoren, vises opsætningsvejledningen. Følg instruktionerne på skærmen for, at konfigurere de første indstillinger, såsom projektionsretning og sprog. Dette gøres med piletasterne og ←[Enter]-tasten på betjeningspanelet eller fjernbetjeningen.
FI	Kun kytket projektorin päälle ensimmäistä kertaa, ohjattu asetus tulee näkyviin. Tee alkuasetukset näytön ohjeiden mukaisesti, kuten projisoinnin suunta ja kieli, käyttäen ohjauspaneelin tai kaukosäätimen nuoli- ja ←[Enter]-painikkeita.
NO	Første gang du slår på projektoren, vises oppsettsveiviseren. Følg instruksjonene på skjermen for å stille inn de første innstillingene, som projiseringsretning og språk, med pilen og ←[Enter]-knappene på kontrollpanelet eller fjernkontrollen.
SV	Den första gången du startar projektorn visas konfigurationsguiden. Följ instruktionerna på skärmen för att göra de initiala inställningarna, sådana som projiceringsriktning och språk, genom att använda pilknapparna och ←[Enter]-knappen på kontrollpanelen eller fjärrkontrollen.
CS	Při prvním zapnutí projektoru se zobrazi průvodce nastavením. Postupujte podle zobrazených pokynů a proved'te úvodní nastavení, jako je směr promítání nebo jazyk, pomocí tlačítek se šipkami a tlačítka ←[Enter] na ovládacím panelu nebo dálkovém ovladači.
HU	Amikor először kapcsolja be a kivetítót, a beállítási varázsló jelenik meg. Kövesse a képernyőn megjelenő utasításokat a kezdeti beállítások, például a vetítési irány és a nyelv megadásához, a nyílgombok és az ←[Enter] gombok használatával a kezelőpanelen vagy a távvezérlón.
PL	Po pierwszym włączeniu projektora, wyświetlany jest kreator ustawień. Wykonaj instrukcje ekranowe w celu wykonania ustawień początkowych, takich jak kierunek projekcji i język, używając strzałek i przycisku ←[Enter] na panelu sterowania lub na pilocie.
RO	La prima pornire a projectorului, se afișează expertul de configurare. Urmați instrucțiunile de pe ecran pentru a realiza setările inițiale, cum ar fi direcția și limba proiecției, cu ajutorul butoanelor cu săgeți și a butonului ←[Enter] de pe panoul de comandă sau de pe telecomandă.
EL	Tnv πρώτη φορά που θέτετε τον προβολέα σε λειτουργία εμφανίζεται ο οδηγός εγκατάστασης. Ακολουθήστε τις οδηγίες στην οθόνη για να κάνετε τις αρχικές ρυθμίσεις, όπως η κατεύθυνοη προβολής και η γλώσσα, χρησιμοποιώντας τα βέλη και το κουμπί ←[Enter] στον πίνακα ελέγχου ή το τηλεχειριστήριο.
TR	Projektörü ilk açtiğinizda kurulum sihirbazı görüntülenir. Yansıtma yönü ve dili gibi ilk ayarları yapmak için kontrol paneli veya uzaktan kumanda üzerindeki ok ve ←[Enter] düğmelerini kullanarak ekrandaki talimatları izleyin.
SL	Ob prvem vklopu projektorja se prikaže čarovnik za namestitev. Sledite navodilom na zaslonu, da opravite začetne nastavitve, kot sta usmerjenost projekcije in jezik, pri tem pa uporabite puščične gumbe in gumb ←[Enter] na nadzorni plošči ali daljinskem upravljalniku.
CA	La primera vegada que s'encen el projector, apareix l'assistent de configuració. Seguiu les instruccions en pantalla per definir els paràmetres inicials, com ara la direcció de projecció i l'idioma, amb les fletxes i el botó ←[Enter] del panell de control o del comandament a distância.
RU	При первом включении проектора отображается мастер настройки. Следуйте экранным инструкциям для выполнения начальных настроек, таких как направление проецирования и язык. Используйте кнопки со стрелками и ←[Enter] на панели управления или пульте ДУ.
UK	При першому увімкненні проєктра відображається майстер налаштування. Дотримуйтесь інструкцій на екрані, щоб виконати первинні налаштування, такі як напям та мова, за допомогою кнопок зі стрілками та кнопки ←[Enter] на панелі керування або на пульті дистанційного керування
KK	Проекторды алғаш рет іске қосқанда, орнату шебері қөрсетіледі. Басқару тактасындағы немесе қашықтан басқару құралындағы қөрсеткі және ←[Енгізу] түймелерін пайдалану арқылы проекциялау бағыты және тілі сияқты бастанқы параметрлерді орнату үшін, экрандағы нұсқауларды орындаңыз.
AR	يظهر معالج الإعداد عند تشفيل جهاز العرض للمرة الأولى. اtbег التعليمات المعروضة على ←[Enter] لضبط الإعدادات الأولية: كاتجاه العرض واللغة، باستخدام أزرار الأstemم والزر في loحة التحكم أو وحددة التحكم عن بُعْد.
ZHS	首次启动投影机时,会显示安装向导。请按照屏幕上的说明使用控制面板或遥控器上的 ←[Enter] 按钮进行初始设置,比如投影方向和语言。
ZHT	第一次開啟投影機時,設定精靈會顯示。依照螢幕上的指示,使用操作面板或遥控器上的 ←[Enter] 按钮進行初始設定,如投影方向和語言。
KO	프로젝터를 처음 컬 경우 시작 마법사가 표시됩니다 . 화면상 지침을 따라 조절 판넬 또는 리모콘의 화살표 및 ←[Enter] 버튼을 사용하여 투사 방향 및 언어 등 초기 설정을 지정하십시오 .
ID	Saat pertama kali Anda menghidupkan proyektor, wizard konfigurasi akan ditampilkan. Ikuti petunjuk di layar untuk melakukan pengaturan awal, misalnya arah proyeksi dan bahasa, dengan menggunakan tombol anak panah dan ←[Enter] pada panel kontrol atau remote control.

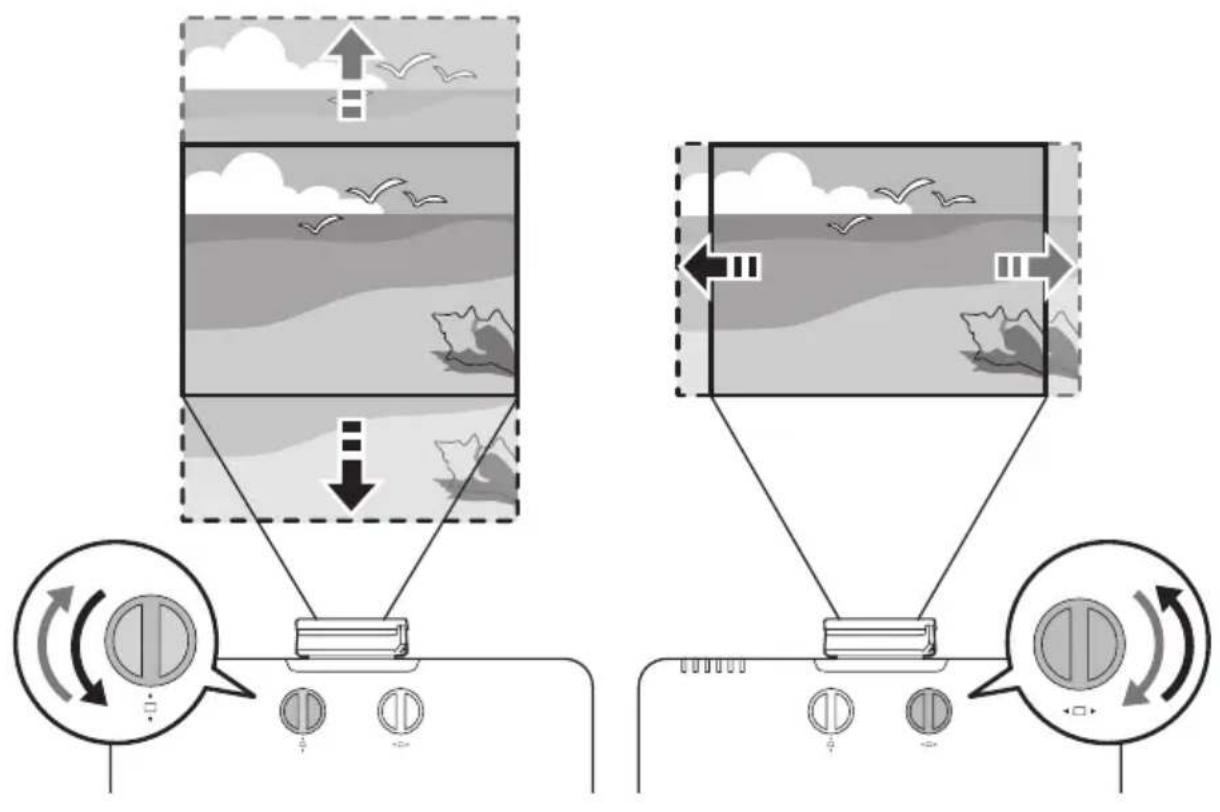

■Adjusting the Position of the Image (Lens Shift)


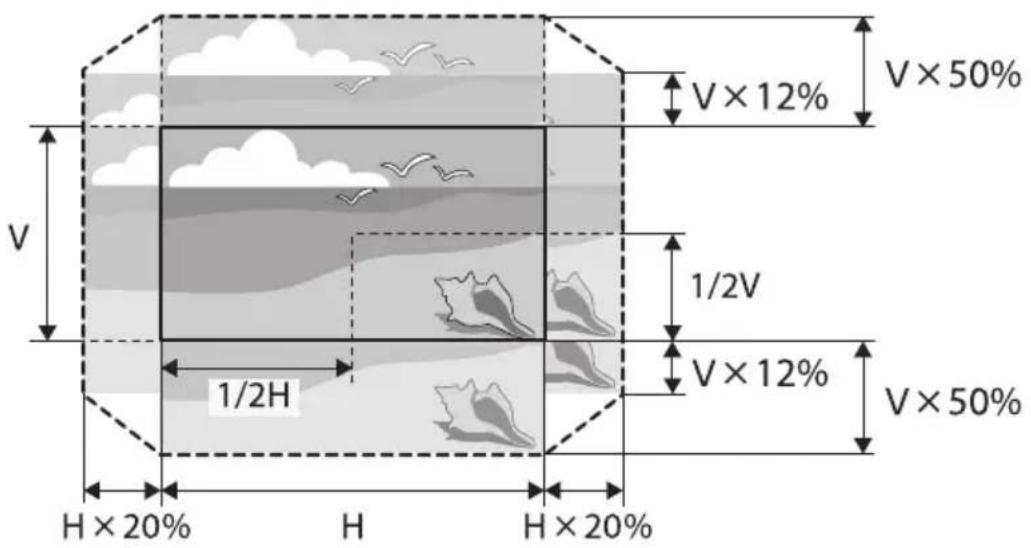

Lens Shift Adjustment Range

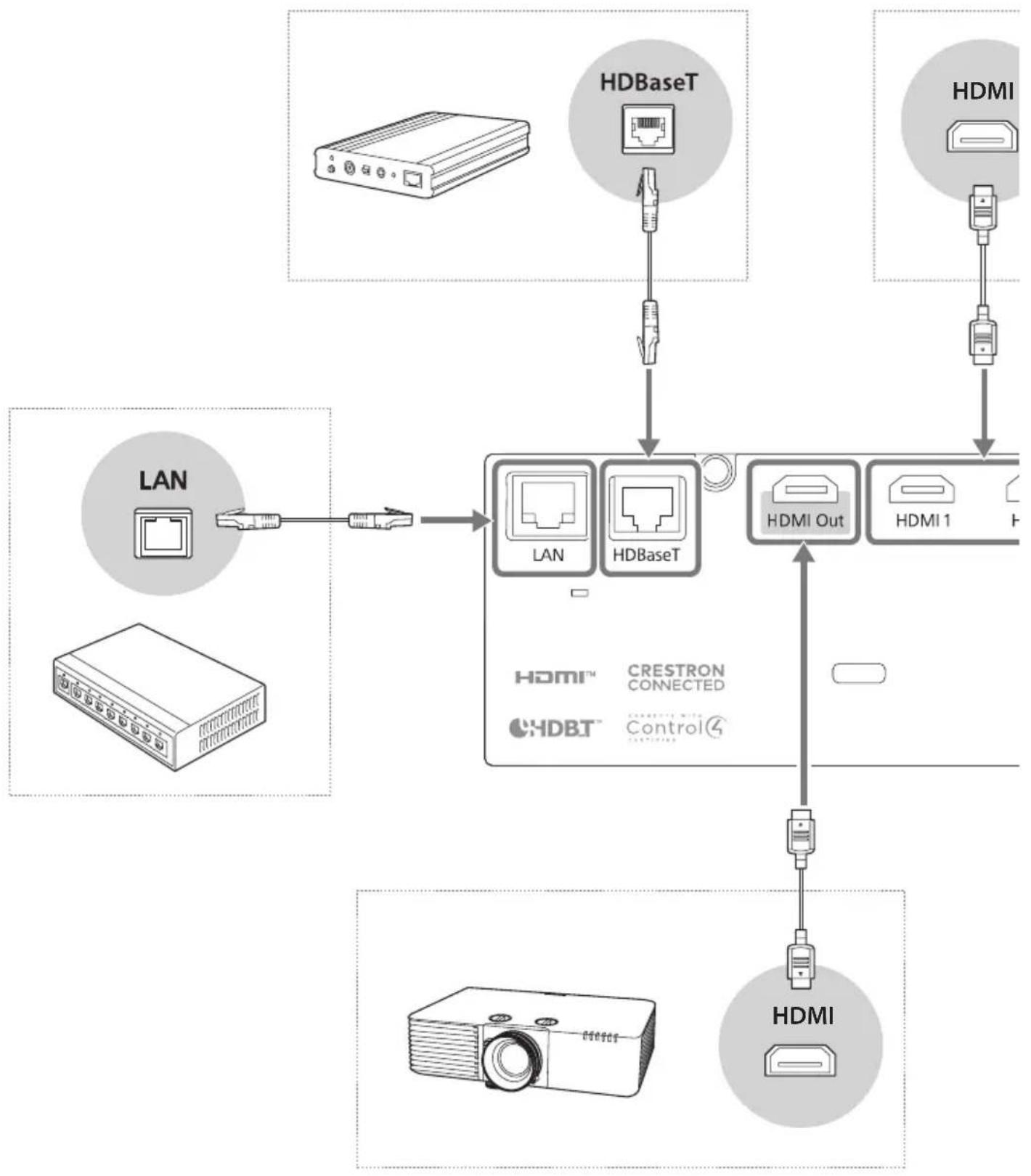

■ Connecting a Device


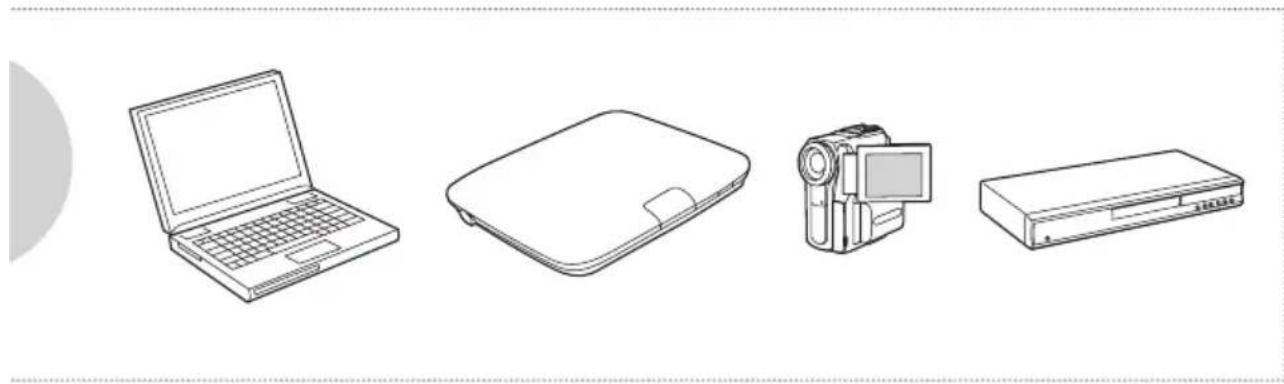

Line drawings of four electronic devices: laptop, caseable, video camera, and remote control box (no text or symbols)

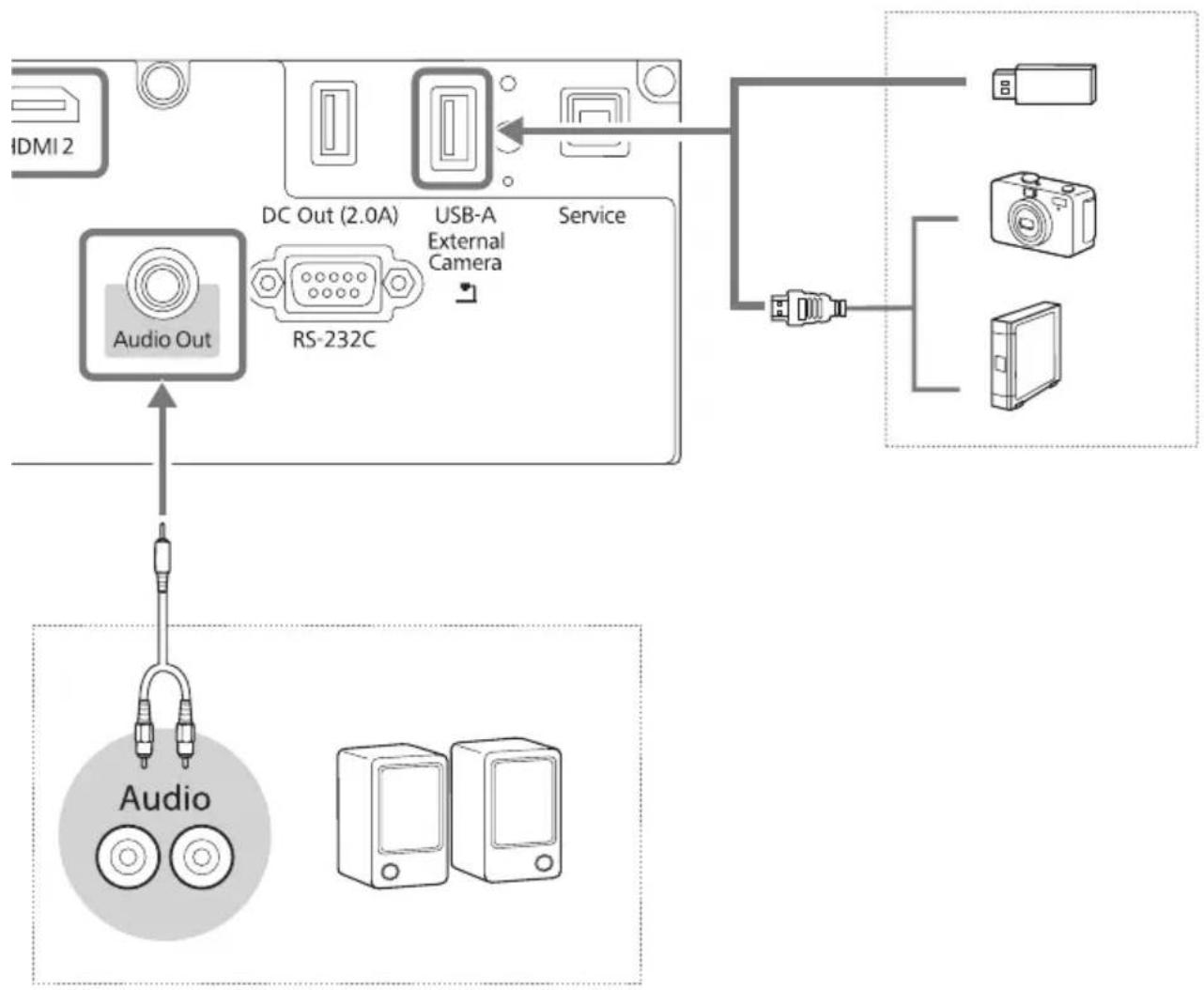


■ Connecting for Multi-Projection

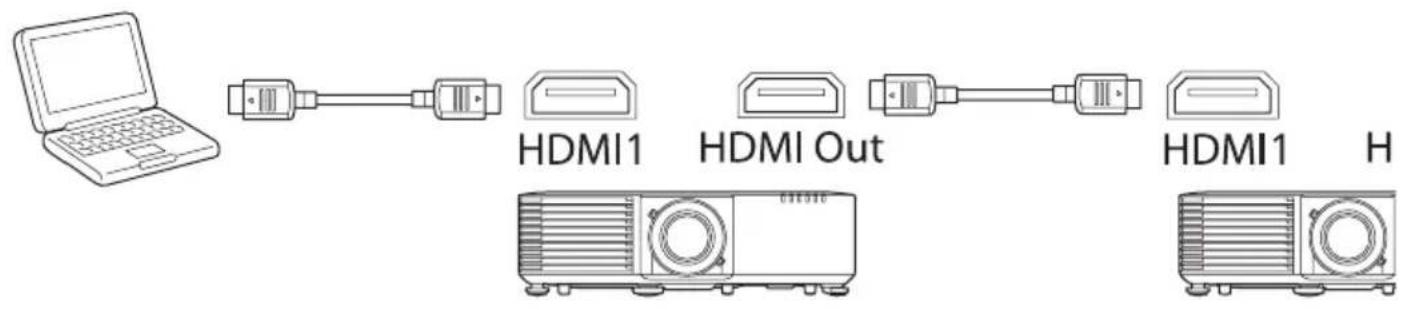

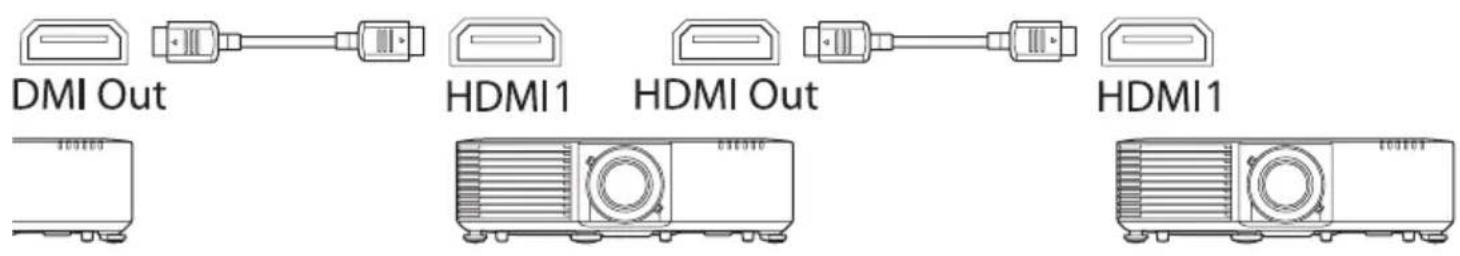

Daisy-Chain Connection

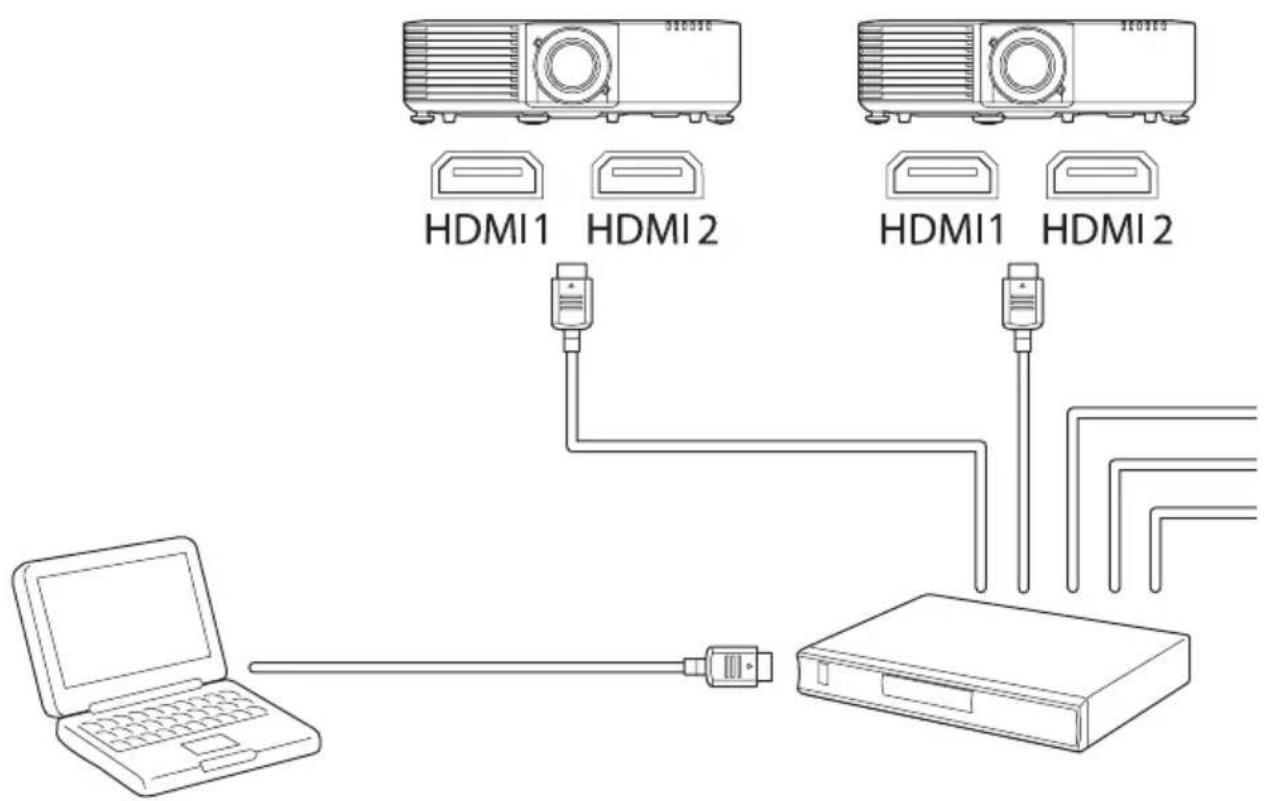

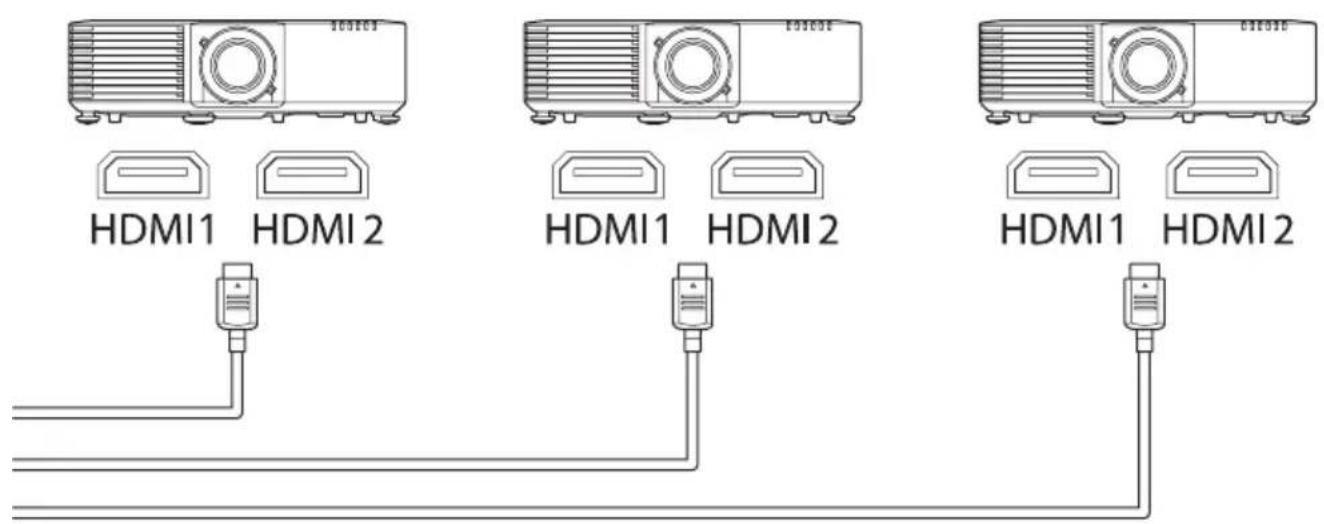

Connection Using Distributer

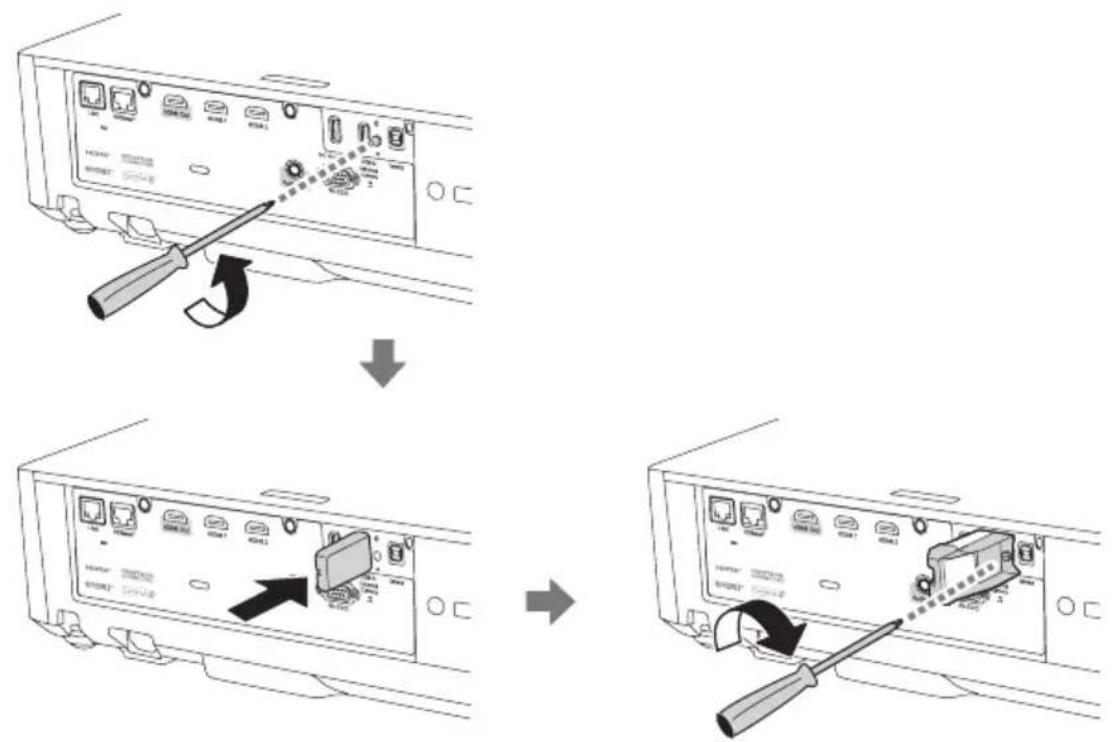

■Installing the Wireless LAN Module

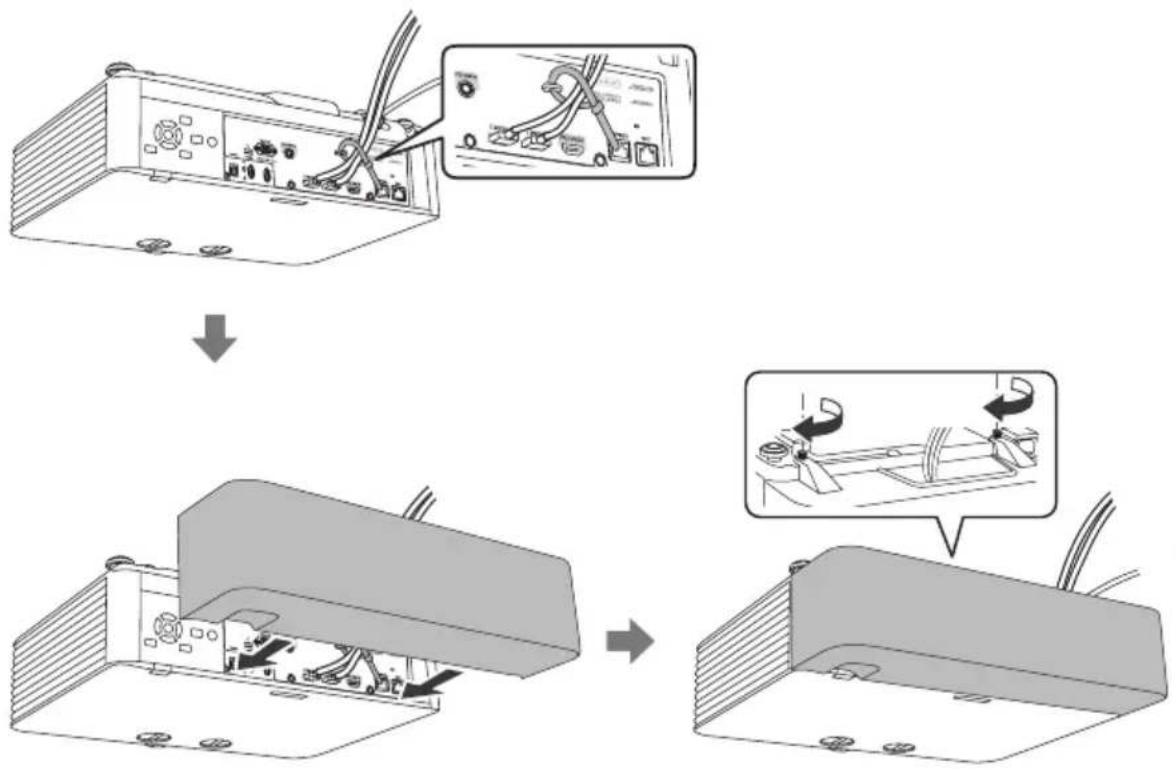

■ Attaching the Cable Cover

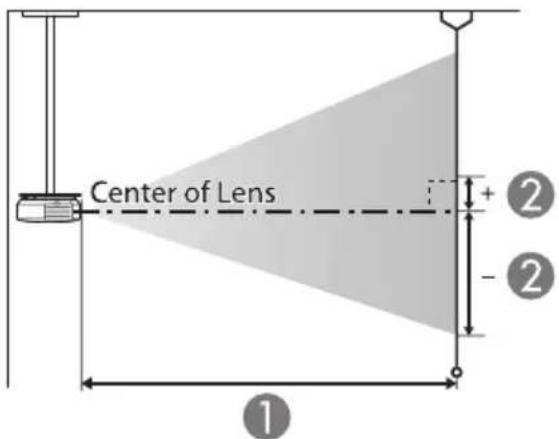

■ Projection Distance

Unit:cm

16:10 screen size		1	2
Inches (Diagonally)	Width × Height	Minimum (Wide) to Maximum (Tele)	Vertical Lens Shift Bottom to Top
50" 108 × 67 1	44 - 235 -67 - 0
60" 129 × 81 1	74 - 283 -81 - 0
70" 151 × 94 2	04 - 331 -94 - 0
80" 172 × 108	233 - 378 -108 - 0
100" 215 × 135	292 - 474 -135 - 0
120" 258 × 162	351 - 569 -162 - 0
150" 323 × 202	440 - 713 -202 - 0
200" 431 × 269	588 - 951 -269 - 0
300" 646 × 404	884 - 1429 -404 - 0
500" 1077 × 67	3 1476 - 2384 -673 - 0

Unit:cm

4:3 screen size		1	2
Inches (Diagonally)	Width × Height	Minimum (Wide) to Maximum (Tele)	Vertical Lens Shift Bottom to Top
45" 91 × 69 14	7 - 240 -69 - 0
50" 102 × 76 1	64 - 267 -76 - 0
60" 122 × 91 1	97 - 321 -91 - 0
80" 163 × 122	264 - 429 -122 - 0
100" 203 × 152	331 - 537 -152 - 0
120" 244 × 183	398 - 645 -183 - 0
150" 305 × 229	499 - 807 -229 - 0
200" 406 × 305	666 - 1077 -305 - 0
300" 610 × 457	1001 - 1618 -457 - 0
440" 813 × 610	1336 - 2158 -610 - 0
441" 896 × 672	1473 - 2380 -672 - 0

Unit:cm

16:9 screen size		1	2
Inches (Diagonally)	Width × Height	Minimum (Wide) to Maximum (Tele)	Vertical Lens Shift Bottom to Top
49" 108 × 61 1	45 - 237 -64 - 3
50" 111 × 62 1	48 - 242 -66 - 3
60" 133 × 75 1	79 - 291 -79 - 4
80" 177 × 100	240 - 389 -105 - 6
100" 221 × 125	301 - 487 -131 - 7
120" 266 × 149	361 - 585 -158 - 8
150" 332 × 187	453 - 733 -197 - 10
200" 443 × 249	605 - 978 -263 - 14
300" 664 × 374	909 - 1469 -394 - 21
400" 886 × 498	1213 - 1959 -526 - 28
486" 1076 × 605	1474 - 2381 -639 - 34

Unit:cm

16:6 screen size		1	2
Inches (Diagonally)	Width × Height	Minimum (Wide) to Maximum (Tele)	Vertical Lens Shift Bottom to Top
46" 109 × 41 1	47 - 239 -55 - 14
50" 119 × 45 1	60 - 260 -59 - 15
60" 143 × 54 1	92 - 313 -71 - 18
80" 190 × 71 2	58 - 418 -95 - 24
100" 238 × 89 3	23 - 524 -119 - 30
120" 285 × 107	388 - 629 -143 - 36
150" 357 × 134	486 - 787 -178 - 45
200" 476 × 178	650 - 1051 -238 - 59
300" 713 × 268	976 - 1578 -357 - 89
400" 951 × 357	1303 - 2105 -476 - 119
452" 1075 × 403	1473 - 2379 -537 - 134

Unit:cm

21:9 screen size		1	2
Inches (Diagonally)	Width × Height	Minimum (Wide) to Maximum (Tele)	Vertical Lens Shift Bottom to Top
47" 110 × 47 1	47 - 240 -58 - 11
50" 117 × 50 1	57 - 255 -61 - 11
60" 140 × 60 1	89 - 307 -74 - 14
80" 187 × 80 2	53 - 410 -98 - 18
100" 233 × 100	317 - 514 -123 - 23
120" 280 × 120	381 - 617 -148 - 28
150" 350 × 150	447 - 773 -184 - 34
200" 467 × 200	638 - 1031 -246 - 46
300" 700 × 300	958 - 1549 -396 - 69
400" 934 × 400	1279 - 2066 -492 - 92
461" 1076 × 46	1 1475 - 2382 -567 - 106

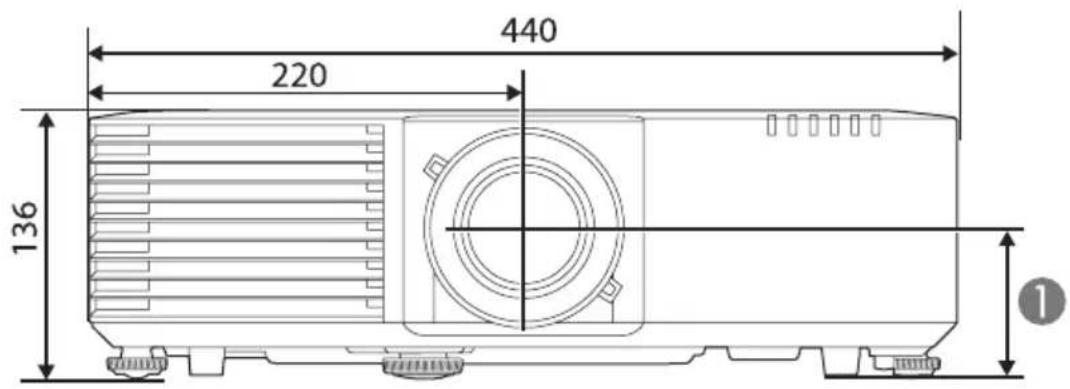

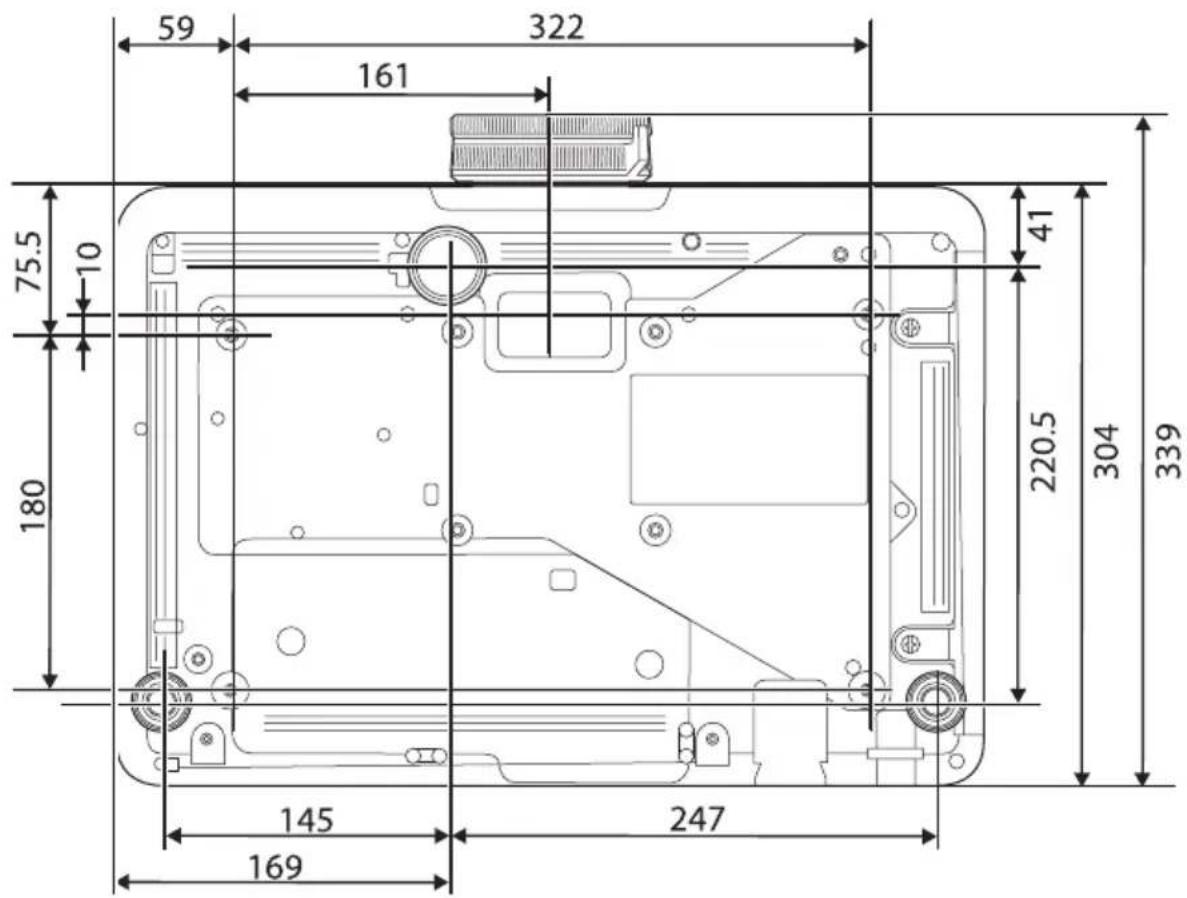

External Dimensions

1 Distance from center of lens to suspension bracket fixing point : 74 mm

For more information

epson.sn

http://epson.sn

Simple line drawing of a laptop computer with a pointing hand (no text or symbols)

EN	You can get the latest version of the manuals and specifications on the Epson Web site.
DE	Sie finden die aktuelle Version von Anleitungen und Spezifikationen auf der Epson-Website.
FR	Vous pouvez obtenir la dernière version des manuels et des spécifications depuis le site Web Epson.
IT	È possibile ottenere la versione più recente di manuali e specifiche sul sito web Epson.
ES	Puede obtener la última versión de los manuales y las especificaciones en el sitio web de Epson.
PT	Pode aceder à versão mais recente dos manuais e das características técnicas no website da Epson.
NL	U kunt de nieuwste versie van de handleidingen en specificaties verkrijgen op de website van Epson.
DA	Du kan hente de nyeste udgaver af manualerne og specifikationerne på Epsons websted.
FI	Voit hakea käyttöoppaiden ja teknisten tietojen uusimmat versiot Epson-verkkosivustolla.
NO	Du finner de nyeste versjonene av håndbøkene og spesifikasjonene på Epsons nettsted.
SV	Du kan hämta den senaste versionen av handböcker och specifikationer på Epsons webbplats.
CS	Nejnovější verzi příruček a specifikací můžete získat na webu společnosti Epson.
HU	Az Epson weboldaláról beszerezheti az útmutatók és specifikációk legújabb verzióit.
PL	Najnowszą wersję podręczników i specyfikacji można uzyskać na stronie internetowej Epson.
RO	Puteți obține cele mai recente versiuni ale manualelor și specificațiilor de pe site-ul web Epson.
EL	Μπορείτε να βρείτε την τελευταία έκδοση των εγχειριδίων και των προδιαγραφών στην τοποθεσία Web της Epson.
TR	Kılavuzların ve teknik özelliklerin son sürümünü Epson Web sitesinde bulabilirsiniz.
SL	Najnovejše različice priročnikov in specifikacij najdete na spletnem mestu Epson.
CA	Podeu obtenir la versió més recent dels manuals i les especificacions a la pàgina web d’Epson.
RU	Последние версии руководств и технических характеристик доступны на веб- сайте Epson.
UK	Останні версії посібників і технічних характеристик можна отримати на веб- сайті компанії Epson.
KK	Нұсқаулықтың ең соңғы нұсқасын және сипаттамаларды Epson веб- сайтынан алуға болады.
AR	يمكنك الحصول على أ '+دث إصدار من أ'dлаة الاستخدام والмоaufات من موع Epson على الوب.
ZHS	您可以访问 Epson 网站获取最新版手册和规格。
ZHT	您可在 Epson Web 網站上,取得最新版的手冊及規格。
KO	EPSON 웹사이트에서 설명서와 사양 최신 버전을 볼 수 있습니다 .
ID	Anda bisa mendapatkan versi terbaru buku petunjuk dan spesifikasi di situs Web Epson.
