ELVOX EBS3 - Accessoire pour automatisme de portail Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire pour automatisme de portail
Marque	Vimar
Modèle	ELVOX EBS3
Dimensions (approx.)	100 x 50 x 50 mm
Poids (approx.)	200 g
Alimentation	Mécanique (sans alimentation électrique)
Fonctions principales	Déverrouillage manuel de la porte basculante en cas de panne électrique ; ouverture et fermeture manuelle
Matériau	Acier et plastique
Utilisation	Pour portes basculantes avec opérateur électrique
Installation	Nécessite perçage de la porte et fixation (vis M6x50 fournie)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier périodiquement le bon fonctionnement
Sécurité	Utiliser la clé codée fournie ; suivre les instructions pour éviter tout risque
Pièces détachées fournies	Vis M6x50, bague, cylindre, clé hexagonale n°6, clé codée
Réparabilité	Pièces détachées disponibles : clé codée, vis, bague
Informations générales	Accessoire de déverrouillage d'urgence pour portail basculant

FOIRE AUX QUESTIONS - ELVOX EBS3 Vimar

Comment installer l'ELVOX EBS3 sur ma porte basculante ?

Retirez le carter de protection de l'opérateur, puis suivez les étapes de perçage indiquées dans la notice : percer un orifice de 5 mm à l'intérieur et de 20 mm à l'extérieur, fixer la vis M6x50 dans la bague, et marquer les orifices latéraux.

Que faire en cas de panne électrique ?

Utilisez la clé codée pour retirer le cylindre, insérez la clé hexagonale n°6 et tournez dans le sens indiqué sur l'adhésif pour débloquer la porte. Vous pouvez alors ouvrir ou fermer manuellement.

La porte ne se ferme pas complètement après déblocage manuel, que faire ?

Après un déblocage manuel, la porte reste partiellement ouverte. Effectuez une manœuvre électrique de fermeture pour qu'elle se ferme complètement. Le réenclenchement manuel ne garantit pas la fermeture totale.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec forets de 5 mm et 20 mm (fraise), d'un feutre, d'une clé hexagonale n°6 (fournie) et de la clé codée (fournie).

Puis-je installer cet accessoire sur tout type de portail ?

L'ELVOX EBS3 est conçu pour les portes basculantes avec opérateur électrique. Vérifiez la compatibilité avec votre modèle de porte.

Comment entretenir l'ELVOX EBS3 ?

Nettoyez avec un chiffon sec. Vérifiez périodiquement le serrage des vis et le bon fonctionnement du mécanisme de déblocage. Évitez tout contact avec des produits corrosifs.

Que faire si la clé codée est perdue ?

Contactez le service après-vente Vimar pour commander une clé de rechange. N'utilisez pas d'outils non adaptés pour éviter d'endommager le cylindre.

L'installation nécessite-t-elle de percer la porte ?

Oui, vous devez percer un orifice de 5 mm à l'intérieur et un de 20 mm à l'extérieur de la porte basculante, ainsi que deux orifices latéraux de 5 mm.

Comment savoir si le déblocage est correct ?

Après avoir tourné la clé hexagonale, effectuez une manœuvre manuelle d'ouverture et de fermeture. La porte doit se déplacer librement. Si des résistences anormales apparaissent, vérifiez l'installation.

Puis-je utiliser l'accessoire sans clé hexagonale ?

Non, la clé hexagonale n°6 est nécessaire pour le déblocage manuel. Elle est fournie avec le produit. Conservez-la en lieu sûr.

MODE D'EMPLOI ELVOX EBS3 Vimar

Pour monter l'accessoire, il faut retirer le carter de protection de l'opérateur.

Préparation des orifices de fixation déblocage

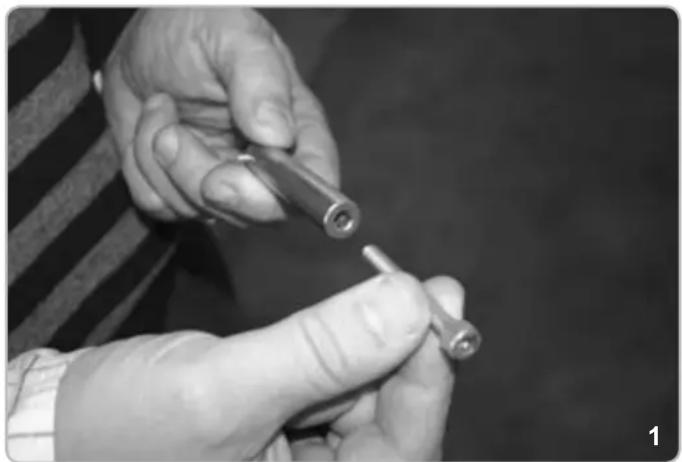

• Insérer la vis fournie M6x50 dans la bague située à l'extrémité portant un hexagone encastré (Fig. 1).
• Insérer la bague avec la vis sur la tige de la poignée de déblocage (Fig. 2).
• En utilisant l'étendue de la vis, s'appuyer contre le revêtement de la porte basculante et à l'aide d'un feutre, indiquer le diamètre de la tête de la vis M6x50 (Fig. 3).

• Après avoir retiré la bague avec la vis, percer un orifice ∅ 5 à l'intérieur de la porte basculante (Fig. 4).
• À l'extérieur de la porte basculante, percer un orifice ∅ 20 avec une fraise (Fig. 5).
• En utilisant le corps cylindrique, marquer avec un feutre la position des 2 orifices latéraux (Fig. 6).
• Percer les 2 orifices ∅ 5 (Fig. 7).

Quand la porte basculante est fermée électriquement:

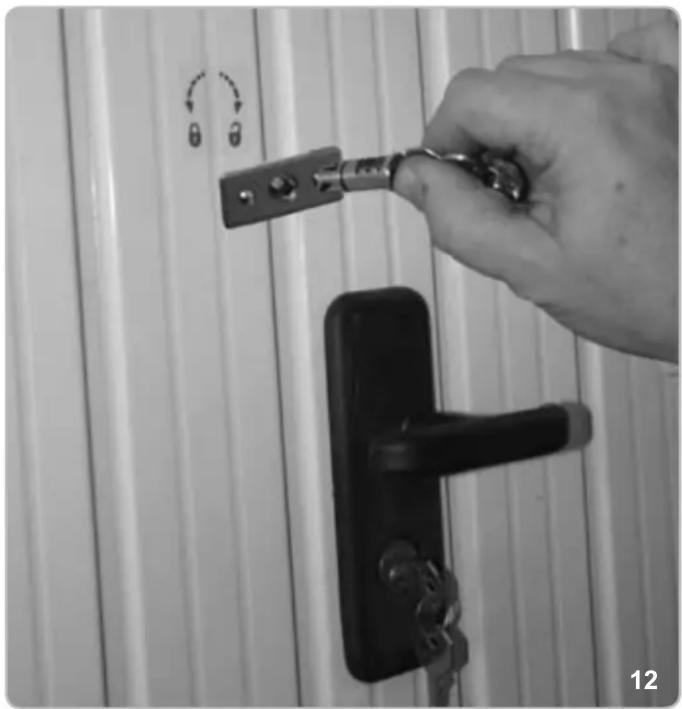

• Retirer le cylindre du groupe de déblocage en utilisant la clé codée (Fig. 12).
• Insérer la clé hexagonale n° 6 fournie (Fig. 13) et tourner, dans le sens indiqué sur l'adhésif appliqué, jusqu'au déblocage de la porte basculante.
• Exécuter une manœuvre manuelle d'ouverture et de fermeture et vérifier le déplacement correct de la porte basculante.

Quand la porte basculante est fermée manuellement:

• Retirer la clé hexagonale (Fig. 13).
• Remonter le cylindre de la serrure (Fig. 12).
• Enlever la clé codée.

Attention!

Le réenclenchement du déblocage quand la porte est fermée ne garantit pas la fermeture complète de la porte basculante, qui reste partiellement ouverte tant qu'un déplacement électrique ne sera pas effectué. La fermeture correcte n'aura lieu qu'une fois la fermeture électrique terminée.
