Zigbee - Compteur d'énergie VICTRON ENERGY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Zigbee VICTRON ENERGY au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Module USB Zigbee |
| Marque | Victron Energy |
| Modèle | DRF2658C |
| Protocole | Zigbee 2007 |
| Fréquence radio | 2460 MHz (par défaut), 2405–2480 MHz par pas de 5 MHz |
| Portée | 1600 m en visibilité directe |
| Interface | USB (port 5V) et UART (RS232 : TX, RX, GND) |
| Débit UART | 38400 bps (par défaut), jusqu'à 115200 bps |
| Consommation | Émission : 120 mA max, Réception : 45 mA max, Veille : 40 mA max |
| Sensibilité | -110 dBm |
| Puce | CC2530F256, 256 Ko Flash |
| Rôle configurable | Coordinateur ou Routeur (par défaut : Routeur, PAN ID=0x199B, canal 22) |
| Alimentation | Port USB 5V |
| Dimensions | 70 × 50 × 24 mm |
| Poids | Environ 50 g |
| Température de fonctionnement | -40 °C à 85 °C |
| Fonctions principales | Communication Zigbee pour compteur d'énergie, passerelle USB vers réseau Zigbee |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux, éviter les liquides. Débrancher avant entretien. |
| Sécurité | Ne pas exposer à l'humidité, ne pas ouvrir le boîtier. Utiliser uniquement avec une alimentation USB standard. |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil. |
| Informations générales | Utilisé comme interface entre un compteur d'énergie et un réseau Zigbee. Fonctionne avec les hubs compatibles. |
FOIRE AUX QUESTIONS - Zigbee VICTRON ENERGY
Comment configurer le module en coordinateur ou routeur ?
Utilisez le logiciel fourni ou les commandes AT pour modifier le rôle. Par défaut, il est configuré en routeur avec PAN ID 0x199B et canal 22 (2460 MHz).
Quelle est la portée maximale du Zigbee ?
En visibilité directe, la portée peut atteindre 1600 mètres. En intérieur, elle est réduite par les obstacles (murs, meubles).
Puis-je utiliser ce module avec un compteur d'énergie Victron ?
Oui, ce module est conçu pour communiquer avec les compteurs d'énergie compatibles Zigbee de Victron Energy. Vérifiez la compatibilité dans la notice du compteur.
Quelle tension d'alimentation est requise ?
Le module est alimenté via un port USB standard fournissant 5 V. La consommation maximale est de 120 mA en émission.
Comment réinitialiser le module aux paramètres d'usine ?
Appuyez et maintenez le bouton KEY (reset) pendant 5 secondes. Les voyants LED clignoteront pour confirmer la réinitialisation.
Que signifient les voyants LED ?
Le voyant TX/RX clignote lors des transmissions. Le voyant ASIM (ou Active) indique l'état de la connexion réseau. Consultez la notice pour le détail.
Est-ce que le module supporte les mises à jour firmware ?
Oui, il est possible de mettre à jour le firmware via le port USB en utilisant l'outil de flash fourni par le fabricant.
Quel est le débit UART par défaut et comment le changer ?
Le débit par défaut est de 38400 bps. Vous pouvez le modifier via commandes AT ou logiciel pour 9600, 19200, 57600 ou 115200 bps.
Puis-je connecter plusieurs modules entre eux ?
Oui, vous pouvez créer un réseau Zigbee avec un coordinateur et plusieurs routeurs. Assurez-vous qu'ils partagent le même PAN ID et canal.
Comment nettoyer et entretenir le module ?
Débranchez le module. Nettoyez le boîtier avec un chiffon doux et sec. Évitez tout contact avec des liquides. Ne pas utiliser de produits chimiques.
Questions des utilisateurs sur Zigbee VICTRON ENERGY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Compteur d'énergie au format PDF gratuitement ! Retrouvez votre notice Zigbee - VICTRON ENERGY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Zigbee de la marque VICTRON ENERGY.
MODE D'EMPLOI Zigbee VICTRON ENERGY
DRF2658C

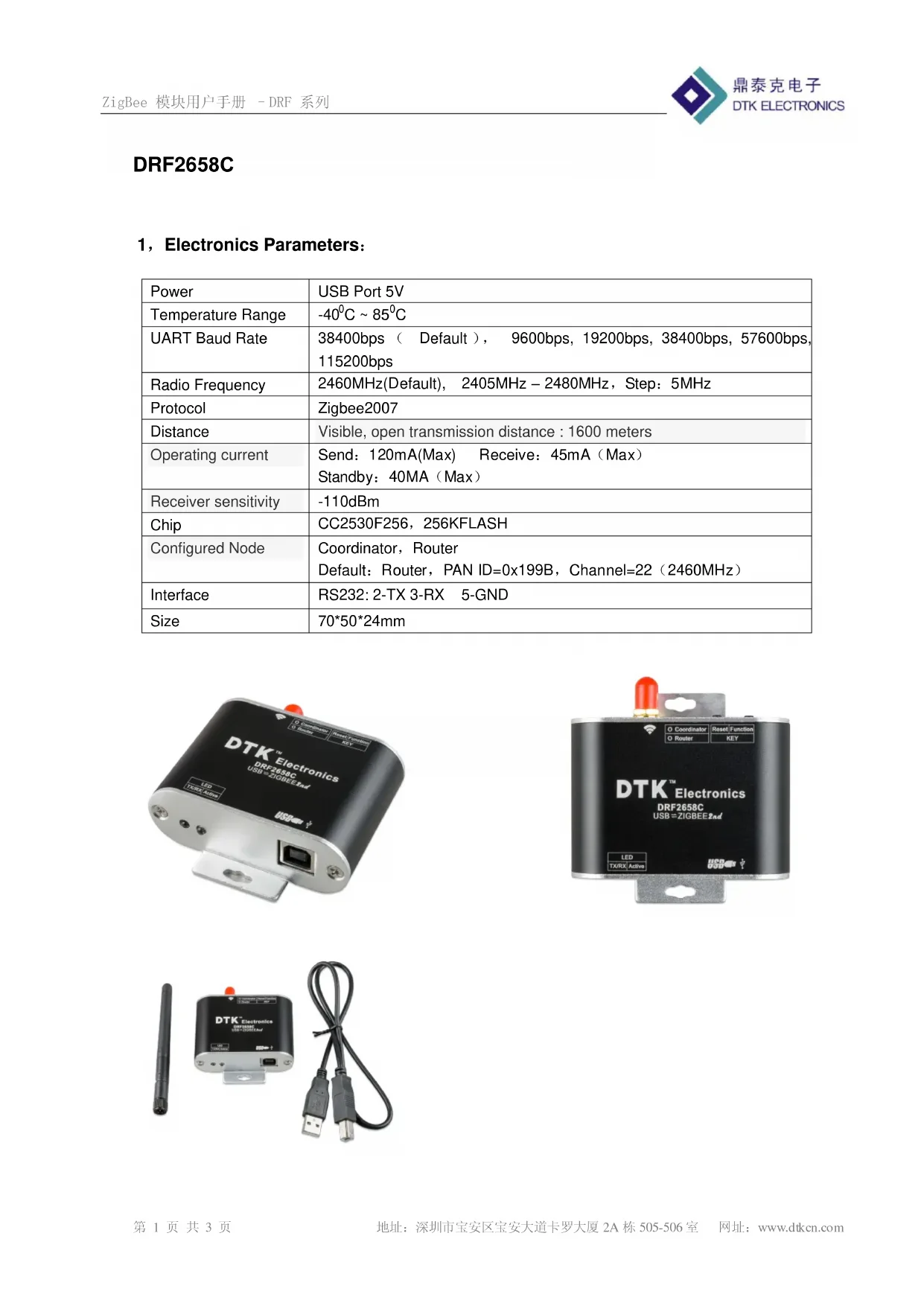

1, Electronics Parameters:
| Power | USB Port 5V |
| Temperature Range | -40°C ~ 85°C |
| UART Baud Rate | 38400bps (Default), 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Radio Frequency | 2460MHz(Default), 2405MHz – 2480MHz, Step: 5MHz |
| Protocol | Zigbee2007 |
| Distance | Visible, open transmission distance : 1600 meters |
| Operating current | Send: 120mA(Max) Receive: 45mA (Max)Standby: 40MA (Max) |
| Receiver sensitivity | -110dBm |
| Chip | CC2530F256, 256KFLASH |
| Configured Node | Coordinator, RouterDefault: Router, PAN ID=0x199B, Channel=22 (2460MHz) |
| Interface | RS232: 2-TX 3-RX 5-GND |
| Size | 70*50*24mm |


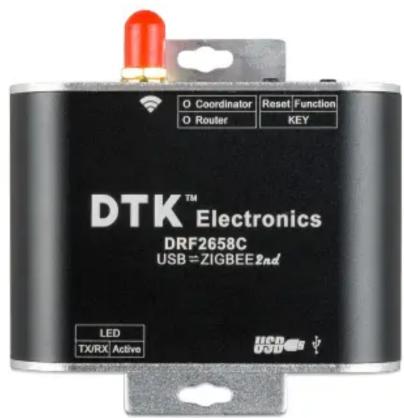

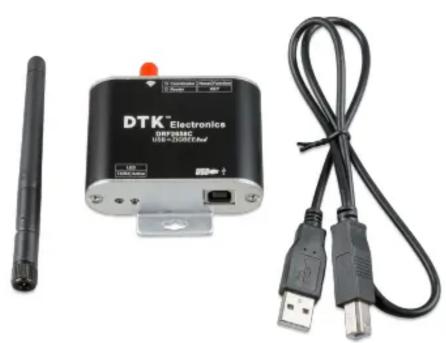

Q Control D Router Reset Function KEY DTK™ Electronics DRF2658C USB ZIGBEEBad LED TURX ASIM USB


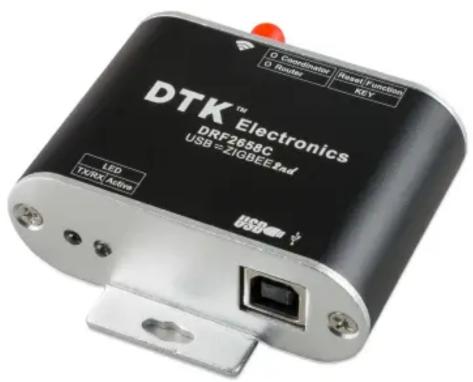

O Coordinator O Router Reset Function KEY DTK™ Electronics DRF2658C USB=ZIGBEE2nd LED TX/RX Active HCD USB
