Type de produit	Kit de confinement d'air arrière pour baie serveur
Marque	APC
Modèle	NetShelter ACCS1006
Catégorie	Accessoire pour baie serveur
Fonction principale	Réduire la recirculation d'air chaud et améliorer l'efficacité du refroidissement
Compatibilité	Baies NetShelter SX 42U / largeur 750 mm
Matériaux	Acier, insert Lexan
Contenu du kit	Plénums gauche/droit, inserts arrière, plénums haut/bas, vis, rivets, écrous, câbles de mise à la terre
Dimensions (compatibles)	42U de hauteur, 750 mm de largeur
Poids approximatif	Environ 15 kg
Couleur	Noir
Type d'installation	Montage en rack avec vis et rivets
Mise à la terre	Câbles de mise à la terre inclus (femelle et mâle)
Entretien	Nettoyage avec un chiffon doux et sec ; éviter les produits abrasifs
Garantie	2 ans
Pays d'origine	États-Unis
Réparabilité	Pièces détachées disponibles auprès d'APC
Sécurité	Respecter la mise à la terre ; ne pas obstruer les grilles d'aération
Notice incluse	Guide d'installation multilingue (8 pages)
Support client	Assistance téléphonique et en ligne gratuite (voir site APC)

FOIRE AUX QUESTIONS - NetShelter ACCS1006 APC

Quel est le rôle du NetShelter ACCS1006 ?

Il s'agit d'un kit de confinement d'air arrière conçu pour réduire la recirculation d'air chaud dans les baies serveur NetShelter SX, améliorant ainsi l'efficacité du refroidissement.

Avec quel type de baie ce kit est-il compatible ?

Il est compatible avec les baies NetShelter SX de 42U et 750 mm de largeur. Vérifiez les dimensions de votre baie avant achat.

Le kit est-il difficile à installer ?

L'installation est simple et ne nécessite qu'un tournevis. Le kit inclut toutes les vis, rivets et écrous nécessaires. Un guide d'installation illustré est fourni.

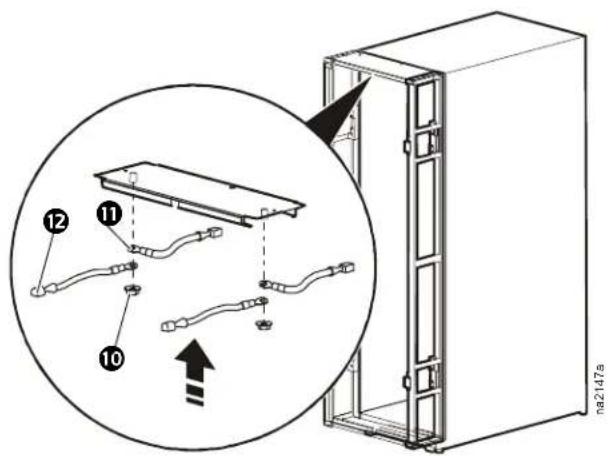

Comment mettre à la terre le kit ?

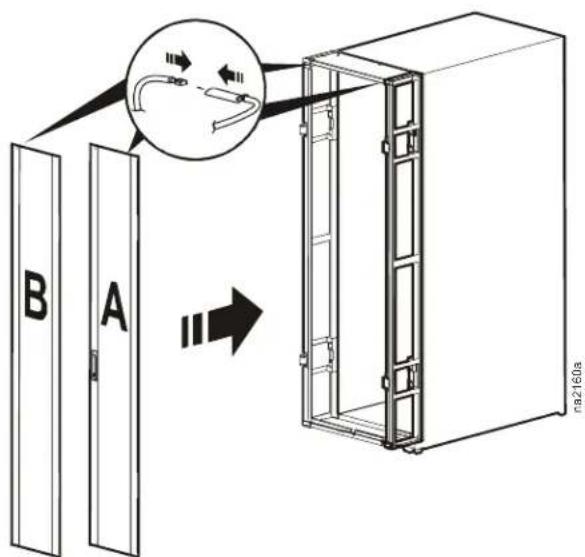

Utilisez les câbles de mise à la terre fournis (2 femelles et 2 mâles) en les connectant aux points de mise à la terre de la baie et du kit. Cela garantit la sécurité électrique.

Quels sont les matériaux utilisés ?

L'ensemble est fabriqué en acier avec un insert arrière en Lexan (polycarbonate), résistant et transparent.

Comment entretenir ce produit ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs ou abrasifs qui pourraient endommager les surfaces.

Quelle est la garantie du NetShelter ACCS1006 ?

APC offre une garantie standard de 2 ans pour ce produit. Consultez le site APC pour les détails de la garantie et les conditions.

Puis-je commander des pièces de rechange ?

Oui, les pièces détachées (plénums, inserts, vis, etc.) sont disponibles auprès du service client APC. Utilisez le numéro de modèle ACCS1006 pour les identifier.

Ce kit fonctionne-t-il avec des baies d'autres marques ?

Il est spécifiquement conçu pour les baies NetShelter SX. L'utiliser sur d'autres baies peut nécessiter des adaptations et n'est pas garanti.

Où trouver les coordonnées du support APC ?

Rendez-vous sur www.apc.com/support pour accéder aux ressources en ligne, ou contactez le centre d'assistance par téléphone : États-Unis/Canada : 1-800-800-4272, Europe : [phone].

MODE D'EMPLOI NetShelter ACCS1006 APC

Rack Air Containment Rear Assembly for 42-U 750-mm Wide NetShelter® SX (ACCS1006)—Installation

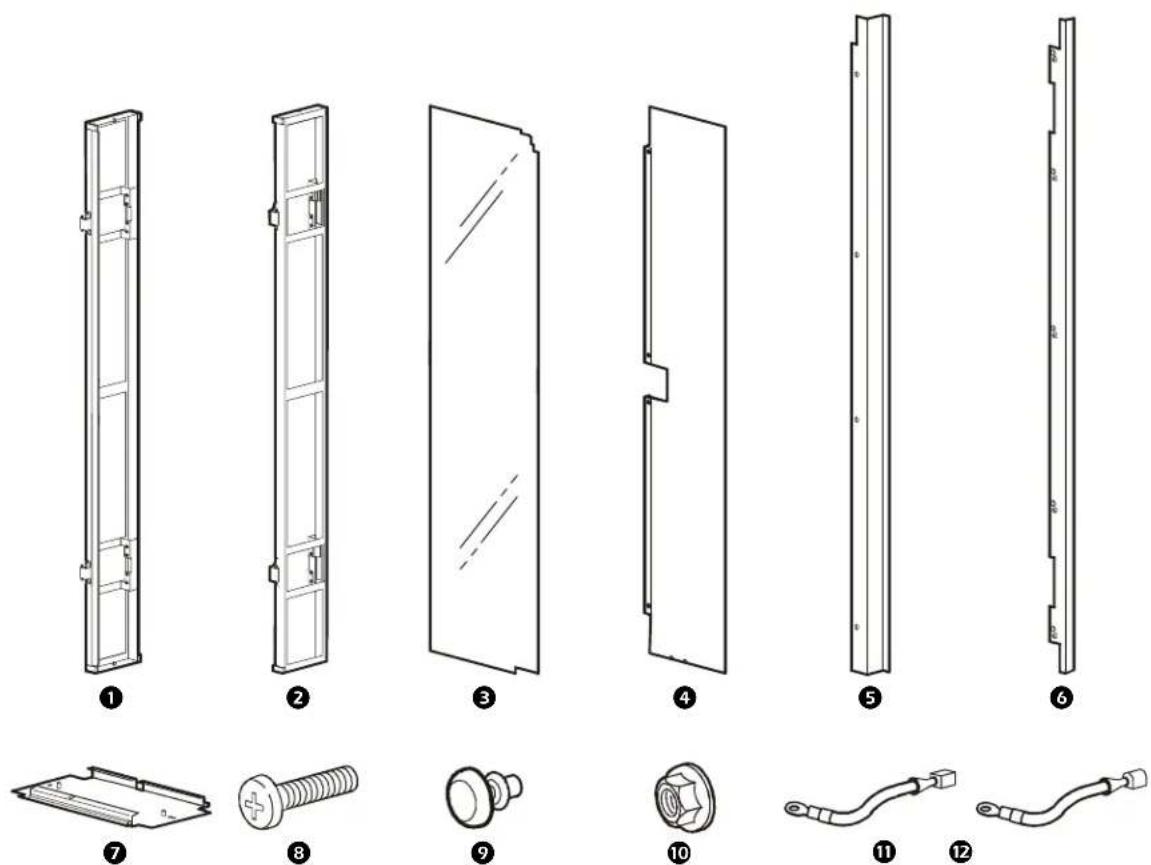

ItemDescriptionQuantity

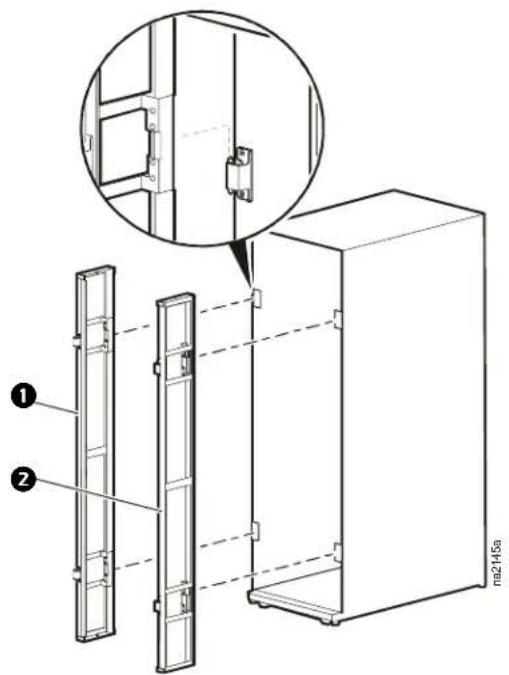

1	Left side plenum	1
2	Right side plenum	1

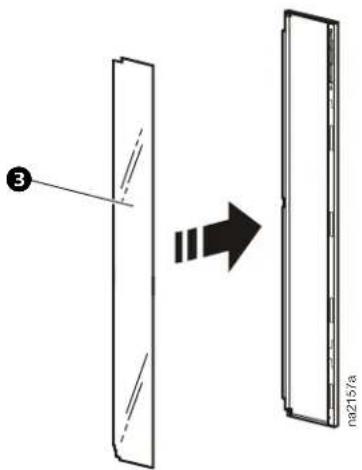

3	Rear Lexan® insert for non-locking door	1

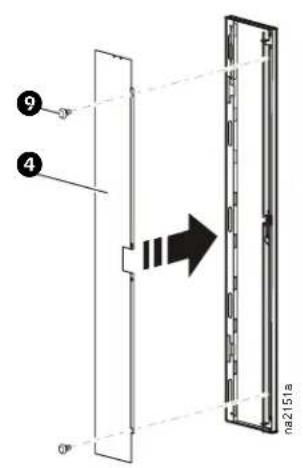

4	Rear insert assembly for locking door	1
5	Rear insert retainer for non-locking door	1

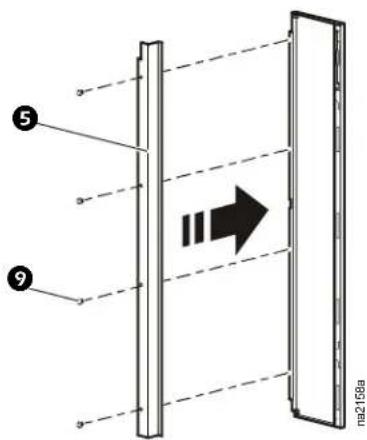

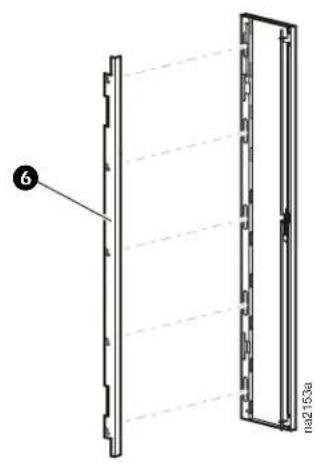

6	Rear insert retainers for locking door	2

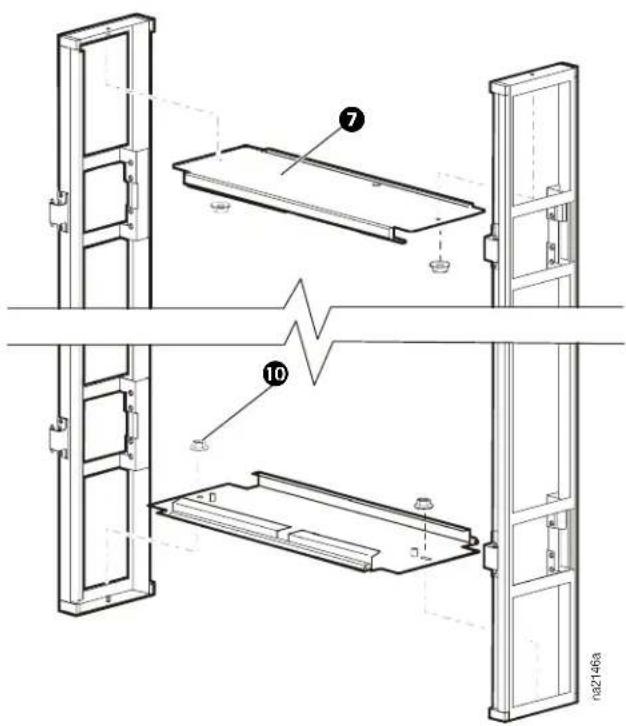

7	Top/bottom plenums	2

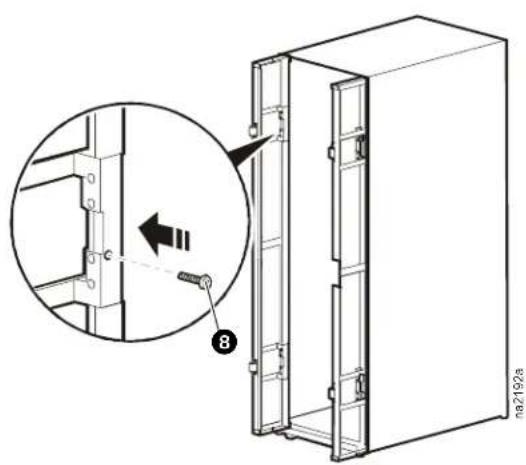

8	M4 × 12-mm pan-head screw	1
9	6-mm snap rivets	6
10	M6 flanged hex nuts	6
11	Grounding wires, female	2
12	Grounding wires, male	2

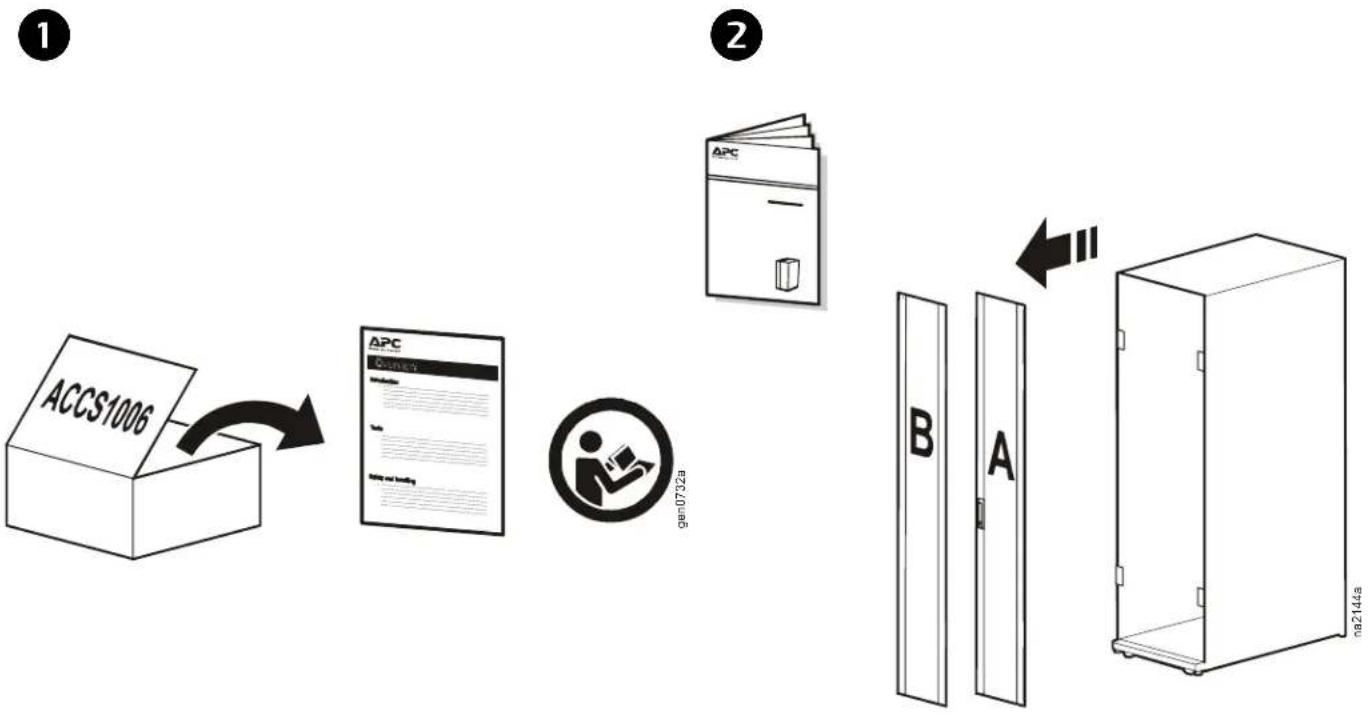

3

4

5

6

7

Technical diagram of a server rack with cable connections and wiring, showing internal components and directional arrows (no text or symbols)

8

9 10

Technical diagram of a door frame structure with no visible text or symbols

11

12

13 14

15 16

Technical line drawing of a vertical panel with dashed lines indicating hidden edges, no text or symbols present

17

18
