MODE D'EMPLOI OC5220 IFM

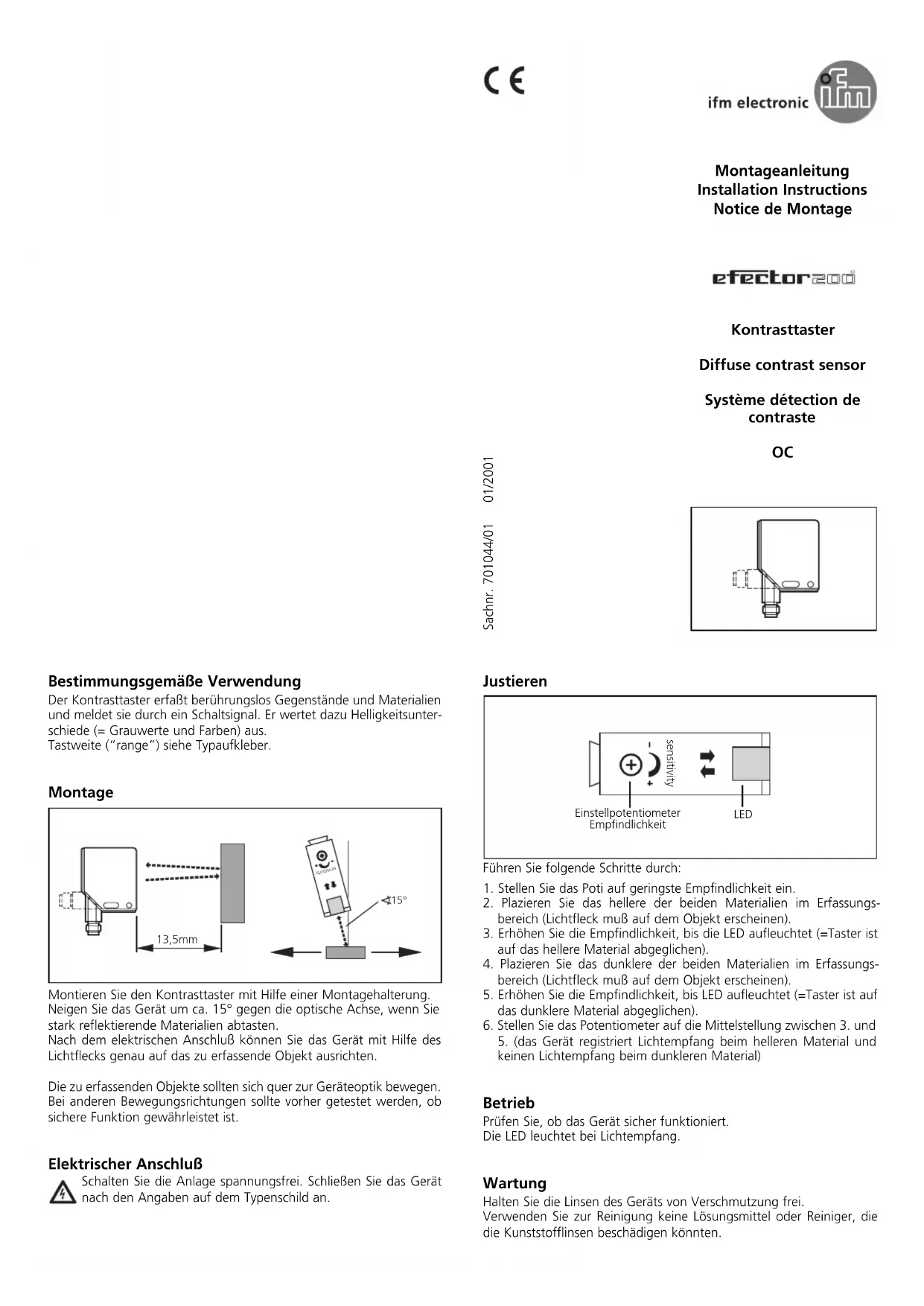

Montageanleitung Installation Instructions Notice de Montage
efector200
Kontrasttaster Diffuse contrast sensor
Système détection de contraste

Fonctionnement et caractéristiques
Le système détection de contrastes détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Ce système exploite les différences de luminosité (= valeurs de gris et couleurs). Si la luminosité dépasse la valeur réglée ou tombe en dessous de cette valeur, l'état de commutation change. Portée: voir l'étiquette.
Montage
Suivant le raccordement électrique la cellule peut être orientée vers l'objet à détecter à l'aide d'une tâche lumineuse.
Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement.
Raccordement électrique
Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l'étiquette.
Adjustment
- Régler le potentiomètre à la sensibilité minimum
- Poser la matière plus claire dans la zone de détection (la tâche lumineuse doit se trouver sur l'objet)
- Augmenter la sensibilité jusqu'à ce que la LED brille (= la cellule est réglée à la matière plus claire)
- Poser la matière plus sombre dans la zone de détection (la tâche lumineuse doit se trouver sur l'objet)
- Augmenter la sensibilité jusqu'à ce que la LED brille (= la cellule est réglée à la matière plus sombre)
- Régler la sensibilité à une position moyenne entre 3. et 5. (la cellule indique "réception de lumière" pour la matière plus claire et "aucune réception de lumière" pour la matière plus sombre)
Fonctionnement
Vérifier le bon fonctionnement de la cellule.
La LED est allumée en cas de réception de lumière.
Entretien
Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
