| Type de produit | Wagon bâché à bogies (modèle réduit) |
| Marque | Piko |
| Modèle | 58396 |
| Échelle | HO (1:87) |
| Matériau | Plastique injecté |
| Longueur | Environ 20 cm |
| Poids | Environ 80 g |
| Alimentation | Sans (wagon non motorisé) |
| Attelage | Boucle ou courte attelage Piko (réf. 56030, 56046) |
| Bogies | Pivotants, 2 essieux chacun (réf. 54000-23) |
| Bâche | Amovible, couvre la cargaison |
| Fonctions | Déchargement simulé par rotation de la tige (réf. 58396-48) |
| Entretien | Nettoyer avec un chiffon doux; éviter les solvants |
| Sécurité | Petites pièces, ne convient pas aux enfants de moins de 3 ans |
| Pièces détachées | Références listées: 54000-12, 54000-23, 54000-47, 58396-48, 58396-49, 54588-50, 54000-121, 56030, 56046, 56052, 56061 |
| Réparabilité | Pièces disponibles séparément, réparation possible par l'utilisateur |
| Informations générales | Fabriqué par Piko, Allemagne; notice de 2 pages incluant schéma des pièces |
FOIRE AUX QUESTIONS - 58396 Piko
Comment monter les attelages sur le wagon 58396 ?
Utilisez les attelages de type boucle (réf. 56030) ou les courtes attelages Piko HO (réf. 56046). Insérez l'attelage dans la cavité prévue à l'avant et à l'arrière du wagon, puis fixez-le avec la vis de pression si présente. Assurez-vous que la tige d'attelage soit bien engagée.
Quelles sont les références des pièces de rechange importantes ?
Les pièces principales sont : bogies (54000-23), tampons (54000-47), tige de rotation/cargaison (58396-48), couvercle de récession (58396-49), rampes (54588-50) et ressorts de traction (54000-121). Consultez la notice pour la liste complète.
Puis-je remplacer les roues du wagon ?
Oui, les roues sont interchangeables. Utilisez les essieux DC (réf. 56052) pour courant continu ou AC (réf. 56061) pour courant alternatif. Déclipsez les bogies et remplacez les essieux défectueux.
Comment fixer la bâche sur le wagon ?
La bâche se place par-dessus la cargaison. Elle est maintenue par les supports de cargaison (réf. 58396-48). Pour un maintien optimal, vous pouvez utiliser un peu de colle blanche diluée aux extrémités.
Le wagon est-il compatible avec d'autres marques de trains miniatures ?
Oui, à l'échelle HO (1:87), le wagon peut être attelé à d'autres marques via les attelages standard. L'attelage Piko est compatible avec les systèmes à boucle de la plupart des fabricants, mais pour une compatibilité parfaite, utilisez des attelages universels.
Comment entretenir les bogies pour garantir une bonne rotation ?
Huilez légèrement les pivots des bogies avec de l'huile fine pour modélisme ferroviaire. Évitez les graisses épaisses. Nettoyez les roues avec un chiffon non pelucheux pour assurer un bon contact électrique.
Puis-je détailler davantage le wagon ?
Oui, vous pouvez ajouter des décalcomanies (décorations) pour personnaliser le wagon, ou remplacer les tampons par des versions métalliques. Des pièces aftermarket existent pour améliorer le réalisme.
Où trouver les schémas de montage du wagon 58396 ?
Les schémas sont inclus dans la notice PDF téléchargeable sur notre site. Ils montrent la disposition des pièces et les numéros de référence. Vous pouvez aussi consulter la vue éclatée en ligne.
Quelle est l'échelle exacte de ce wagon ?
L'échelle est HO (1:87), soit 3,5 mm pour 1 pied réel. Le wagon mesure environ 20 cm de long, correspondant à un wagon réel d'environ 17 mètres.
Quels outils sont nécessaires pour l'entretien de base ?
Un tournevis cruciforme de petite taille, une pince à bec fin, de l'huile pour modélisme, et un chiffon doux. Pour le remplacement des roues, une petite clé à molette peut être utile pour dévisser les essieux.
Questions des utilisateurs sur 58396 Piko
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Maquettisme au format PDF gratuitement ! Retrouvez votre notice 58396 - Piko et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 58396 de la marque Piko.

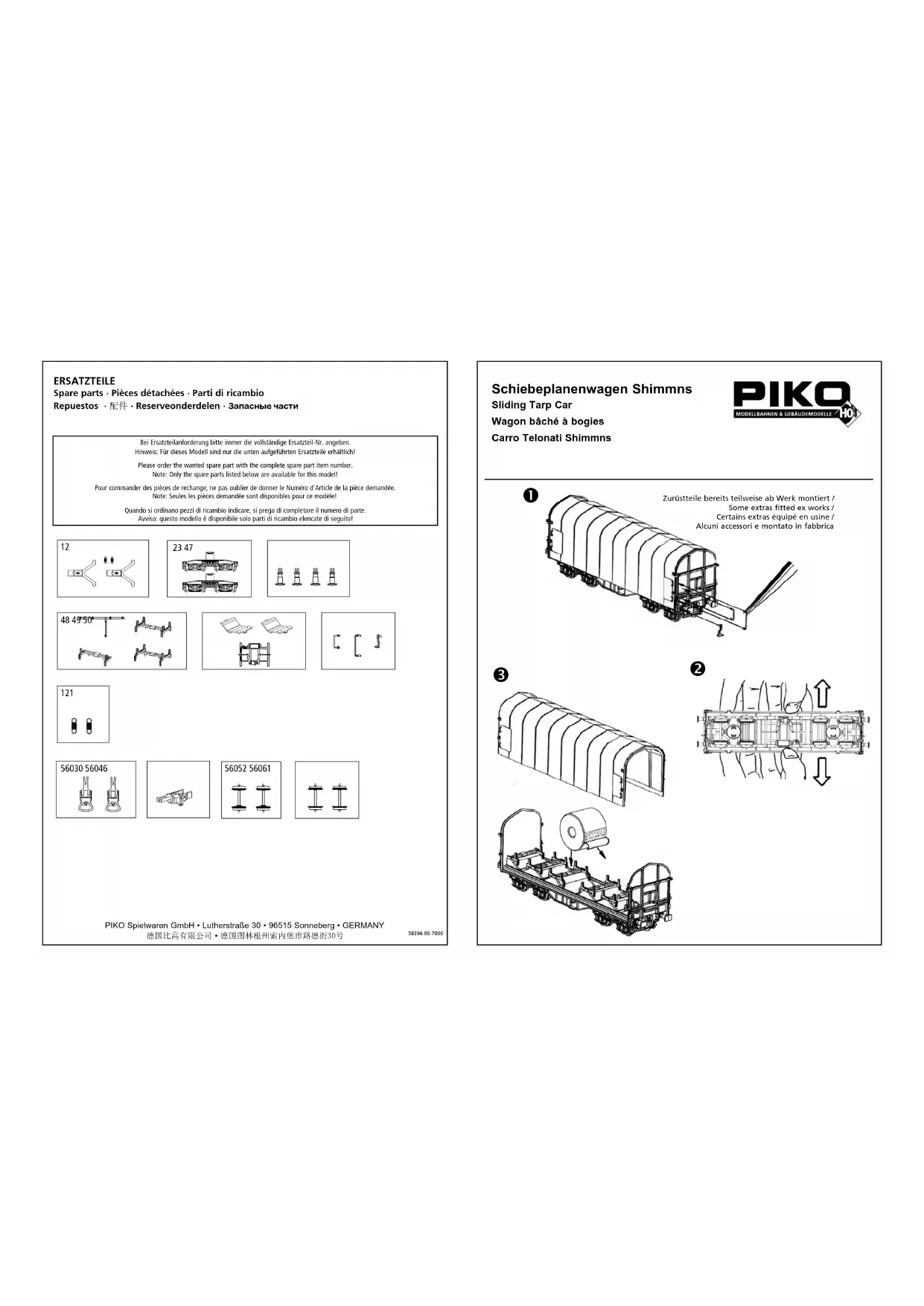

MODE D'EMPLOI 58396 Piko
Spare parts · Pièces détachées · Parti di ricambio
Repuestos · · Reserveonderdelen · Запасные части
Pour commander des pièces de rechange, ne pas oublier de donner le Numéro d'Article de la pièce demandée.
Note: Seules les pièces demandée sont disponibles pour ce modèle!
Wagon bâché à bogies
Carro Telonati Shimmns
ERSATZTEILE Spare parts · Pièces détachées · Parti di ricambio
| ET-Nr.: | Bezeichnung: | Description: | Désignation: | Descrizione: | PG* |
| 54000-12 | Kupplungsdeichsel mit Zugfeder (2 Stck.) | Clutch shaft w extension spring (2 pcs.) | Attelage avec ressort de traction (2 u.) | Porta gancio con molla di tensione (2 pz.) | 9 |
| 54000-23 | Drehgestell (2 Stck.) | Truck (2 pcs.) | Bogie (2 u.) | Carrello (2 pz.) | 9 |
| 54000-47 | 4x Puffer eckig | 4x Buffer | 4x Tampon | 4x Respingenti | 7 |
| 58396-48 | Drehstange /Ladeguthalter 1 /Ladeguthalter 2 /Ladeguthalter 3 | Trick bar /Freight holder 1 /Freight holder 2 /Freight holder 3 | Tige de rotation /Titulaire de marchandises 1 /Titulaire de marchandises 2 /Titulaire de marchandises 3 | Rotante asta /Supporto Cargo 1 /Supporto Cargo 2 /Supporto Cargo 3 | 8 |
| 58396-49 | 2x Muldenabdeckung /Bremse | 2x Cover for recess /Brake | 2x Couvrir de la récréation /Frein | 2x Copriletto /freno | 8 |
| 54588-50 | Handstange klein /Handstange groß /Trittstufe | Handrail small /Handrail long /Step | Rampe petit /Rampe long /Étape | Corrimano piccolo /Corrimano grande /Pedata | 7 |
| 54000-121 | 2x Zugfeder | 2x tension spring | 2x Ressort | 2x Molle di tensione | 5 |
| ET aus unserem Standardprogramm | Spare parts standard range | Pièces détachées de notre gamme standard | Pezzi di ricambio standard | ||
| 56030 | Kupplung (2 Stck.) | Coupling (2 pcs.) | Attelage (2 unités) | Ganci completi (2 pezzi) | |
| 56046 | HO PIKO Kurzkupplung (4 Stück) | HO PIKO short Coupling (set of 4) | HO PIKO Attelage (4 unités) | HO PIKO Ganci completi (4 pezzi) | |
| 56052 | Radsatz DC (2 Stck.) | Wheelset DC (2 pcs.) | Essieux CC (2 unités) | Assali CC (2 pezzi) | |
| 56061 | Radsatz AC (2 Stck.) | Wheelset AC (2 unit) | Essieux CA (2 unités) | Assali CC (2 pezzi) |
*Preisgruppe *price category *Catégorie de prix *Gruppo dei prezzi
Repuestos · · Reserveonderdelen · Запасные части
| ET-Nr.: | Descripción: | 说明: | Omschrijving: | Описание: | PG* |
| 54000-12 | Acoplamiento del eje con muelle (2 p.) | 离合器轴 + 弹簧(2个) | Koppeling metTrekveer (2 st.) | Вал сцепления сВесной Расширение | 9 |
| 54000-23 | Bogie (2 p.) | 轮架(2个) | Bogie (2 st.) | Тележка (2 шт) | 9 |
| 54000-47 | 4x Topera | 4x 缓冲器 | 4x Buffer | 4x Буфер | 7 |
| 58396-48 | Truco bar /Soporte de carga 1 /Soporte de carga 2 /Soporte de carga 3 | 转动杆 /货物固定架1 /货物固定架2 /货物固定架3 | Truc bar /Vracht houder 1 /Vracht houder 2 /Vracht houder 3 | Вращающийся стержень /Держатель Грузовой 1 /Держатель Грузовой 2 /Держатель Грузовой 3 | 8 |
| 58396-49 | 2x Cubierta para el recreo /Freno | 仓盖 /刹车 | 2x Cover voor reces /Brake | 2x кровать Обложка /Тормоз | 8 |
| 54588-50 | Baranda pequeño /Baranda de largo /Peldaño | 短栏杆 /长栏杆 /脚踏 | Leuning kleine /Leuning lang /Stap | Перила небольшой /Перила большой /Подножка | 7 |
| 54000-121 | 2x Muelle de tracción | 弹簧(2个) | 2x Trekveer | 2x Весной Расширение | 5 |
| Piezas de repuesto estándar: | 备用零件的标准范围: | Onderdelen standaardassortiment | Запасные части нашего стандартного диапазона | ||
| 56030 | Enganche (2 p.) | 挂钩组件(2个) | Koppeling (2 st.) | Сцепки (2 шт) | |
| 56046 | H0 PIKO Enganche (4 p.) | H0 PIKO 挂钩组件(4个) | H0 PIKO Koppeling (4 st.) | H0 PIKO Сцепки (4 шт) | |
| 56052 | Eje CC (2 p.) | DC轮组(2个) | Wielstel DC (2 st.) | Колёсная пара DC (2 шт) | |
| 56061 | Eje CA (2 p.) | AC轮组(2个) | Wielstel AC (2 st.) | Колёсная пара AC (2 шт) |
