55261 - Maquettisme Piko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de commande pour modélisme ferroviaire
Marque	Piko
Modèle	55261
Catégorie	Maquettisme
Alimentation électrique	24 V AC/DC, intensité max. 1 A
Nombre d'interrupteurs	8 (pour 4 circuits d'alimentation indépendants)
Fonctions principales	Commande d'allumage/extinction de 4 circuits d'alimentation de lumière ou de voie, ou alimentation de 4 voies de garage
Raccordement	Adapté aux moteurs d'aiguillage Piko
Configuration multiple	Plusieurs boîtiers peuvent être reliés entre eux via la fiche de connexion fournie, sans câblage supplémentaire vers le transformateur
Dimensions	Environ 12 x 8 x 6 cm (estimation)
Poids	Environ 200 g (estimation)
Matériau du boîtier	Plastique ABS
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de liquides ou de nettoyants abrasifs
Sécurité	Débrancher toute alimentation avant câblage ; utiliser exclusivement un transformateur de modélisme adapté (ex. Piko 55002) ; ne pas brancher sur une prise secteur
Notice d'utilisation	Disponible en téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - 55261 Piko

Quelle alimentation utiliser pour le boîtier Piko 55261 ?

Le boîtier nécessite une tension maximale de 24 V AC/DC et une intensité maximale de 1 A. Utilisez un transformateur de modélisme, par exemple le Piko 55002.

Puis-je raccorder plusieurs boîtiers 55261 ensemble ?

Oui, vous pouvez relier plusieurs boîtiers entre eux à l'aide de la fiche de connexion fournie, sans faire de nouveaux câblages vers le transformateur.

Comment brancher le boîtier aux moteurs d'aiguillage ?

Le boîtier dispose de 8 interrupteurs permettant de commander 4 circuits d'alimentation. Connectez les moteurs d'aiguillage Piko aux bornes correspondantes en respectant le schéma de câblage de la notice.

Quelles précautions de sécurité dois-je respecter ?

Avant tout câblage, coupez l'alimentation électrique. N'utilisez que des transformateurs et câbles de modélisme. N'introduisez jamais les fils dans une prise secteur.

Que faire si le boîtier ne fonctionne pas ?

Vérifiez d'abord que le transformateur est bien branché et que la tension est adaptée (24 V max). Assurez-vous que les connexions sont correctes et que l'alimentation n'est pas en court-circuit.

Puis-je commander l'éclairage de mes wagons avec ce boîtier ?

Oui, le boîtier permet d'allumer ou d'éteindre 4 circuits d'alimentation de lumière ou de voie. Il peut également alimenter 4 voies de garage.

Comment nettoyer le boîtier Piko 55261 ?

Utilisez un chiffon sec pour dépoussiérer le boîtier. Ne jamais utiliser de liquides ou de produits abrasifs qui pourraient endommager les composants.

Où puis-je télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le site officiel de Piko.

Le boîtier est-il compatible avec d'autres marques de modélisme ?

Il est conçu pour les moteurs d'aiguillage Piko, mais peut être adapté à d'autres systèmes si les spécifications électriques (24 V, 1 A max) sont respectées.

Que signifie le voyant lumineux sur le boîtier ?

Le boîtier ne comporte pas de voyant lumineux décrit dans la notice. Les interrupteurs sont à bascule et n'ont pas d'indicateur visuel.

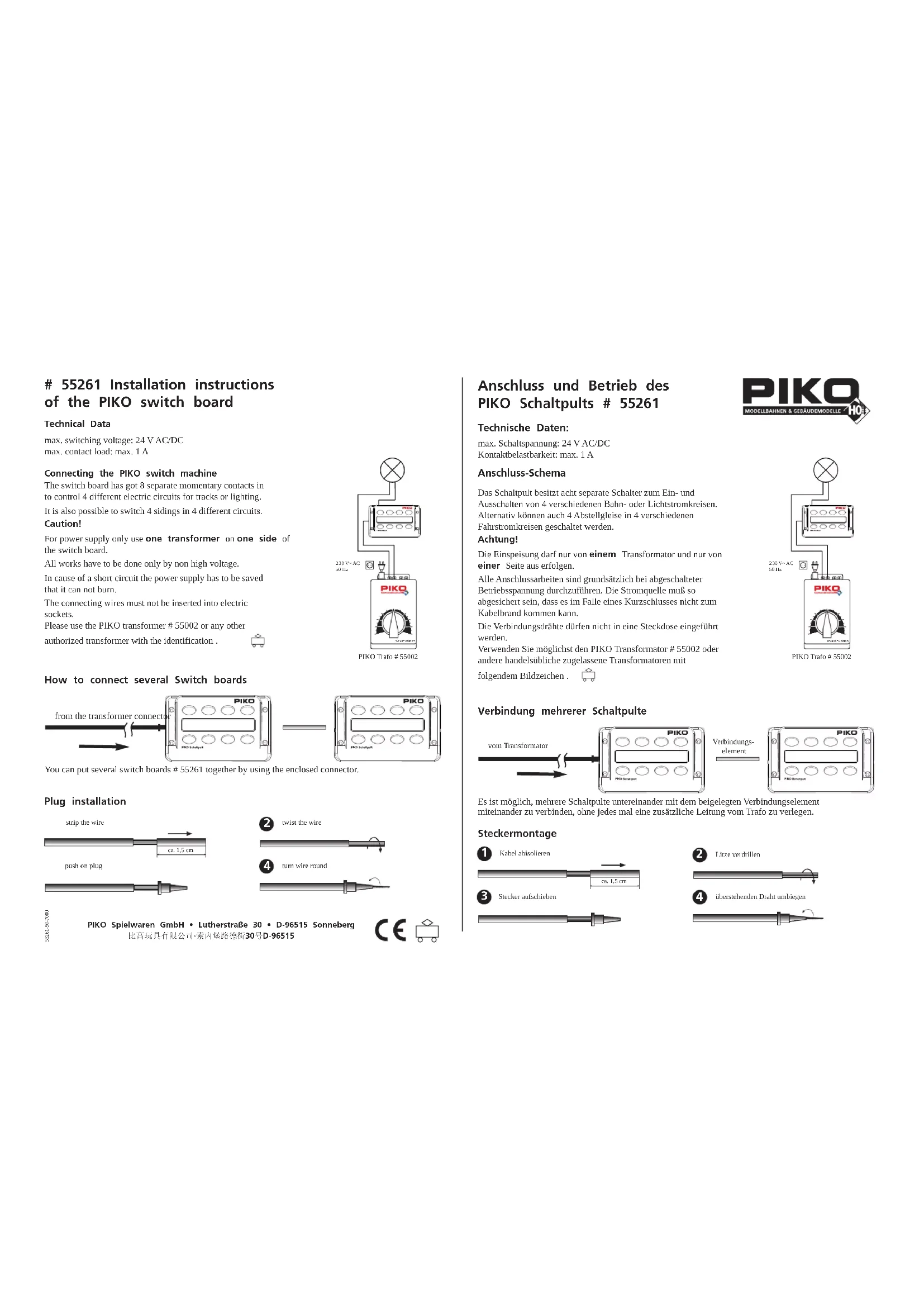

MODE D'EMPLOI 55261 Piko

Caractéristiques techniques :

Tension maximum 24 V AC/DC Intensité max. 1 A

Raccordement au moteur d'aiguillage PIKO :

Le boîtier comporte 8 interrupteurs séparés pour allumer ou éteindre 4 circuits d'alimentation de lumière ou de voie. On peut aussi commander l'alimentation de 4 voies de garage avec 4 circuits d'alimentation différents.

Attention!

L'alimentation électrique doit s'effectuer via un seul transformateur et d'un seul côté du boitier.

Ne pas câbler sous tension - couper toute alimentation de courant pour effectuer les branchements.

Protéger les alimentations en courant.

Il est interdit d'introduire les fils de connexion dans une prise électrique.

N'utiliser que les transformateurs et les câbles de modélisme prévus à cet effet : transformateur courant alternatif

(par ex PIKO 55002)

230 V AC 36 Hz PIKO PIKO Trafo # 55002

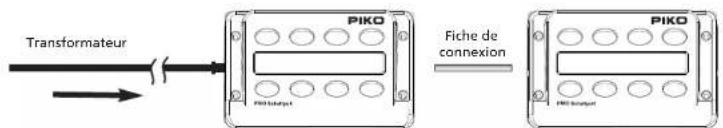

Branchement de plusieurs boîtiers :

Il est possible de relier plusieurs boîtiers entre eux à l'aide de la fiche de connexion jointe, sans faire de nouveaux câblages vers le transformateur.

Utilisation des fiches de câblages

1 Dénuder le câble 3 Glisser la fiche ca. 1,5 cm
