MODE D'EMPLOI VS1009X BRANDT
VS1009X
Lisez cette notice
Cher Client,
Lisez attentivement les instructions et conservez avec soin cette notice pour toute consultation ultérieure.
Livre ce manuel à tous nouveaux propriétaires de cet électroménager.
Ce manuel contient des sections consacrées aux instructions de sécurité, de fonctionnement, d'installation, de diagnostic et de réparation des pannes, etc.
Sa lecture attentive avant d'utiliser le lave-vaisselle vous permettra de maintenir l'appareil dans de bonnes conditions de fonctionnement et de l'utiliser de manière appropriée.
Avant d'appeler le service après-vente
En lisant la section consacrée au règles et à la réparation des pannes, vous pourrez résoudre en toute autonomie certaines problèmes communs, sans devoir faire appel à l'intervention des techniciens agés.
Remarque:
Dans le cadre de sa politique de développement et d'amélioration continue des produits, le fabricant se réserve le droit d'apporter des modifications à ce produit sans préavis.
1) Consignes de sécurité 1 2) Mise en route 2 3) Mode d'entretien 3
Bandeau de commande 3
Caractéristiques du lave-vaisselle 3
4) Avant la première mise en service de l'appareil 4
A. Adoucisseur d'eau 4 B. Chargement du sel dans l'adoucisseur 6 C. Remplissage du bac à produit de fin de lavage 6 D. Fonction du produit de lavage 7
5) Chargement des sel du lave-vaisselle 9,10,11 Non lavables au lave-vaisselle 11 6) Démarage du programme de lavage 13 Tableau des cycles de lavage 13 Sélection des programmes 14 Si vous avez oublié d'introduire de la sel 14 En fin de lavage 14 7) Entretien et nettoyage 15 Système de filtrage 16 Prenez soin du lave-vaisselle 16, 17 B) Instructions d'installation 17 Lire attentivement les instructions d'installation 18 Dimensions et Installation du panneau d'habilitation 18 Comment régler la tension du ressort de la porte 20 Raccordement des tuyaux d'évacuation 20 Étapes d'Installation du lave-vaisselle 21 Raccordement installation électrique 22 Raccordement installation eau 23 9) Répertoire des pannes et réparation Avant de s'adresser au service d'assistance 24, 25 Codes d'erreur 25 Informations techniques 26
1. Renseignements importants pour VOITRE securite LISEZ TOUTES les instructions avant l'utilisation
ATTENTION - Quand vous utilisez votre lave-vaisselle, conformez-vous aux consignes de sécurité essentielles Indiquées plus bas :
Mise à la terre
La connexion à la terre est obligatoire conformément aux modalités précises par las normes de sécurité de l'installation électrique. Le constructeur désigne toute responsabilité pour d'éventuels dommages à des personnes ou à des choses dues au début de connexion ou à une connexion défectueuse. Si l'appareil n'est pas branché à l'aide d'une fiche, il faut prévoir un dispositif de séparation onnipoleaire avec une ouverture de 3mm au moins pour le contact. La fiche à brancher au cordon d'alimentation et la prise correspondant doivent être du même type et conformes aux normes en vigueur. Vérifier que les valeurs de tension et de fréquence de courant correspondant à celles qui sont indiquées sur plaque d'identification. Éviter l'utilisation d'adaptateurs ou de dérivatrices. Ne jamais débrancher la fiche en tirant sur le cordon d'alimentation.
Attention :
Une connexion inappropriée de l'appareil à la terre peut engendrer des déchets électriques.
Vérifier avec un électronicien si vous avez un doute concernant le branchement à la terre de votre appareil. Ne modifiez pas la prise fournie avec l'appareil. Si la prise murale ne correspond pas, désignez à un électronicien d'en installer une appropriée.
Avertissement / utilisation correcte
- Ne mettez pas d'objets trop lourds, ne vous asseyez pas sur le dessus de votre appareil. No meiliz pas trop de valsselle, ne you assoyez pas et ne moniez pas sur la porte ou sur le parrer du lave-lings.
- Ne touchez pas la résistance pendant ou immédiatement après l'usage.
- Ne mettez pas voire lave-valiselle en marche si les panneaux de formation ne sont pas tous montés. Ouvrez la porte avec beaucoup de précision si le lave-valiselle est en marche: des projections d'eau pourraient vous atteindre.
- No poiesz jamais d'objets bords et ne montez jamais sur la parte ouverte du lave-valveeille : celui-ci pourrait se renverser VERS VOUS. o LOn du charpement de la voicelle : o ranglez les objets tranchents de nombre a ce qirs ne risquent pas dandommager le joint de la porte; o ranz es coiteaux tranchants avec le manche tourné vers le haut pour rédire le plus possible le risque de coupures.
Ne posez jamais d'objets tranchants et ne montez jamais sur la porte ouverte du lave-vaisselle : celui-ci pourrait se renverser VERS VOUS. o LOn du charpement de la voieille : o rangez les objets tranchants de manière à ce qu'ils ne risquent pas d'endommager le joint de la porte; o rangez les couteaux tranchants avec le manche tourné vers le haut pour réduire le plus possible le risque de coupures.
- Avertissement : rangez les couteaux et les ustensiles de cuisine pointes et coupants dans le placard, pointes tournées vers le bas, ou à part.
- Quand vous utilisez le lave-vaiselle, il est recommendé de leur à l'écart de la résistance tout objet en matière plastique. Assurez-vous que le a produit de lavage est vide une fois le cycle de lavage terminé.
- Ne lavez pas d'objets en plastique à moins qu'ils n'alenl l'indication 'levable au lave-vaisselle " ou toute autre indication érrallaire. Pour les objets plastique dépourtue d'étiquette, conformez-vous aux instructions du fabricant.
- N'utilisez que des produits de lavage et de rinçage spécialement conçus pour les lave-vaisselle ménagers. N'utilisez jamais de savon, ni de lessive pour linge ou de produits pour laver la vaisselle à la main.
- Tout autre moyen servant à déconnecter l'appareil de la ligne électrique doit être intégrée dans l'installation de raccord fixe, avec une distance entre les contacts d'un once 3 mm pour tous les pôles. Gardez les étants à l'écart des produits de lavage et de rinçage et ne leur permettez pas de se rapprocher de la porte du lave-vaisselle quand elle est ouverte, ou une certaine quantité de produit de lavage pourrait s'échapper à l'intérieur. Surveillez les jeunes enfants, assurez-vous qu'ils ne jouent pas près de l'appareil. L'utilisation de l'appareil par des enfants ou par des personnes incapables sans surveillance est vivement déconseillée.
- Les produits de lavage spéciaux lave-vaiselle sont très alcalins, leur ingestion peut représenter un danger sénés. Évitez tout contact avec la peau et les yeux et gardez les enfants à distance quand la porte du lave-vaiselle est ouverte.
- Ne gardez pas la porte ouverte pour éviter de buter contre elle en risque de taire mal.
- Si le câble d'alimentation électrique est abimé, il doit être remplacé par la fabricant, par une allocation technique agréée ou par un prestataire du secteur, afin d'éviter tout risque. L'élimination des éléments formant l'appareil est constitutive et interdite.
- Utilisez l'appareil seulement pour les longueurs pour lesquelles il a été conçu. Lors de l'installation il est important que le câble d'alimentation ne soit pas plié ou cassé de manière excessive ou dangereuse. N'intervenez pas sur les commandes. Pour raccorder l'électroménager au réseau de distribution de l'eau, avez-vous des jointsiables neufs, le visux liuax
LISEZ et SUIVEZ attentivement ces consignes de sécurité
- Voiture conforme aux directives européennes et à leurs modifications.
2. Mise au rebut
L'élimination des éléments formant l'emballage du lave-vaisselle doit être complémentiellement étiqueté.
Tous les éléments formant l'emballage peuvent être recyclables.
Les parties plastiques sont marquées avec les abréviations internationales standard :
PE polyéthylène, par exemple les feuilles de l'enveloppe PS polystyrène, par exemple le matériel de remplissage POM polyoxyméthylène, par exemple, les clips plastique PP polypropylène, par exemple le dispositif de remplissage du sel ABS Acrylonitrile Butadiene Styrene, par exemple le tableau de bord.
Avertissement
■ Les matériaux d'emballage peuvent être dangereux pour les enfants, ne les laissez pas à leur portée. Pour jeter l'emballage ou votre ancien appareil, utilisez les centres de recyclage. Couper le cable de l'ancien appareil et mettez hors d'usage le système de fermeture de la porte de l'appareil. L'emballage carton est fabriqué à partir de papier recyclé et doit être déposé dans les conteneurs de recyclage pour le papier.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
13/14
Voir appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo pour vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre déchetterie pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Nous vous remercions pour toute collaboration à la protection de l'environnement.
Important
Pour obtenir les meilleures performances de la vie-illusselle, leez entierement ce mode d'emploi avant sa première mise en service.
Tableau de bord
Brandt
1 - Marche/Arrêt Touché/Témoin lumineux : Appuyer sur ce bouton pour mettre en marche le lave-vaisselle sous tension 2 - Départ différé (3/6/9/12h). Touché/Témoin lumineux : Appuyer sur cette touche pour différer le départ de votre cycle de lavage. Le cycle peut être différé jusqu'à 3/6/9/12 heures 3 - Témoin de niveau de Liqueide de rinçage : allumé lorsque le distributeur de liquide de rinçage doit être rempli 4 - Témoin niveau Sel de rinçage : allumé lorsque le distributeur de liquide de rinçage doit être rempli 5 - Touche de programmes : Appuyer sur l'une de ces touches pour sélectionner votre programme de lavage

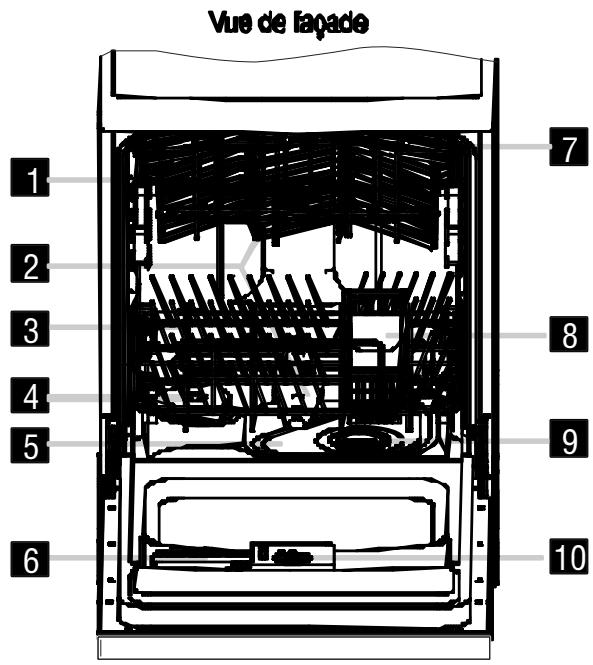

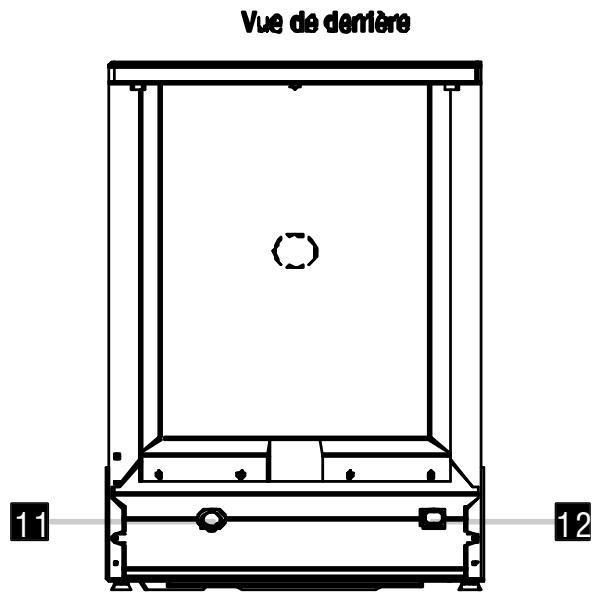

Caractéristiques du lave-vaiselle
1 Panier supérieur
4 Adoucisseur d'eau
7 Éléments à tasses
10 Bac à produit de finition
2 Bras de lavage
5 Filtre principal
8 Panier à couverts
11 Raccordement du tuyau de vidange
3 Panier Inférieur
6 Bac à produit de lavage
9 Filtre à maille large
12 Raccordement du tuyau d'arrivée
4. Avant la première mise en service du lave-vaisselle
Avant la première mise en service du lave-vaisselle :
A. Réglez l'adoucisseur. B. Versez 1/2 litre d'eau dans le réservoir de sel et remplissez avec du sel pour lave-vaisselle. C. Remplissez le bac à produit de finissage. D. Fonction du produit de lavage.
A. adoucissement d'eau
L'adoucisseur doit être régi manuellement à l'aide du sélecteur de durée de l'eau.
L'adoucisseur est conçu pour éliminer les minéraux ou les sels présents dans l'eau qui peuvent endommager le fonctionnement de l'appareil. La durée de l'eau est directement proportionnelle au contenu de minéraux et de sels. L'adoucisseur peut être réglé selon la durée de votre eau. L'autorité locale responsable du réseau de distribution de l'eau peut vous renseigner quant à la durée de votre eau.
Réglage de la consommation de sel
Le lave-vaisselle est conçu pour permettre le réglage de la quantité de sel consommée selon la durée d'eau utilisée.
Pour optimiser et personnaliser le niveau de consommation de sel, procédez comme suit :
- 1) Dévissez le bouchon du réservoir à sel

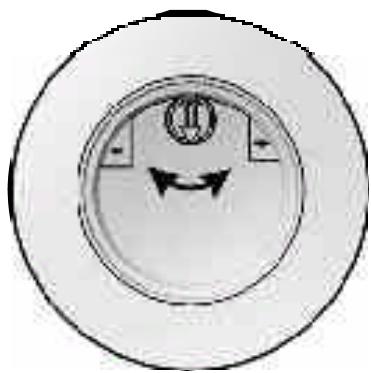

2.2) Vous verrez sur le réservoir un anneau avec une flèche (figure d'opinion) : si nécessaire, tournez l'anneau dans le sens inverse des aiguilles d'une montre, en allant du signe " _ " au signe "+" en fonction de la durée de l'eau utilisée.
Pour procéder à ce réglage, nous vous conseillons de suivre le schéma suivant:
| DURETE DE L'EAU | Position séléupleur | Consommation set
(grammes/cycle) | Autonomie
(cycles/1 Kg) |
| °dH | °fH | °Clear | mmol |
| 0~8 | 0~14 | 0~10 | 0~1.4 | / | 0 | / |
| 8~22 | 14~39 | 10~28 | 1.4~3.9 | - | 20 | 50 |
| 22~45 | 39~80 | 28~56 | 3.9~8 | | 40 | 25 |
| 45~60 | 80~107 | 56~75 | 8~11 | + | 60 | 16 |
Remarque:1° dH=1.25° Clark=1.78° fH=0.178nmol/
Rermeque:2
° dh: Degrés allemands fH: Degrés français Clark: Degrés anglais
/ / : Pas besoin d'ajouter de ces -Réglageversindicateur- +RiglgeveerIndicatour+ (mid) : Réglage entre l'indébutur (- - et l'indébutur (+ +)
Veuillez contacter l'autorité locale de gestion du réseau de distribution de l'eau pour plus d'informations sur la durée de votre eau.
REMARQUE: Si votre mode n'est pas pourvu d'un adoucisseur, veuillez me pas tenir compte de cette section
ADOUBSEUR
La durée de l'eau varie d'un endroit à l'autre. Si l'eau utilise dans toute la vaisselle est dure, des dépôts se forment sur la vaisselle.
Votre appareil est doté d'un adoucisseur qui utilise un sel spécial pour éliminer le calcaire ou les sels minéraux présents dans l'eau.
B. chargement du sel dans l'adoucisseur
Utilisez toujours du sel spécial pour lave-valise.
Le réservoir se situe sous le panier inférieur, remplit-le comme suit :
Attention!
N’utilisez que du sel spécialement conçu pour l’emploi dans les lave-linge ! Tous les autres types de sel, non spécialement conçu pour l’emploi dans les lave-linge et notamment le sel de cuisine, peuvent endommager l’adoucisseur. En cas de dommages provoqués par l’utilisation d’un type de sel non adapté, le fabricant ne fournit aucune garantie et décline toute responsabilité.
Remplissez le réservoir de sel juste avant de démander un programme de lavage compliL
Évitez ainsi que des cristaux de sel ou des taches d'eau sale restent sur le fond de la cuve pendant une certaine période de temps, risquant de l'attaquer. Après la fin du premier cycle de lavage, la led du tableau de bord s'éteint.

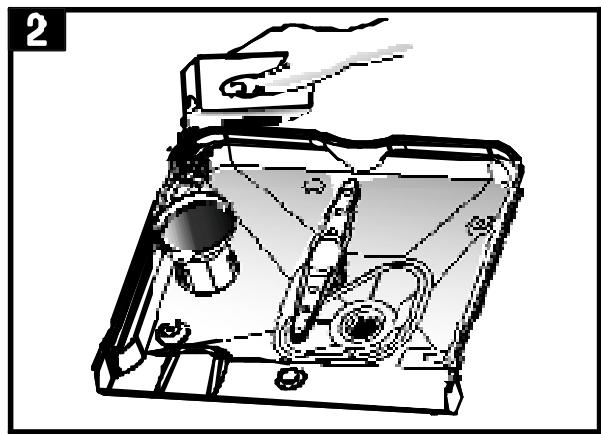

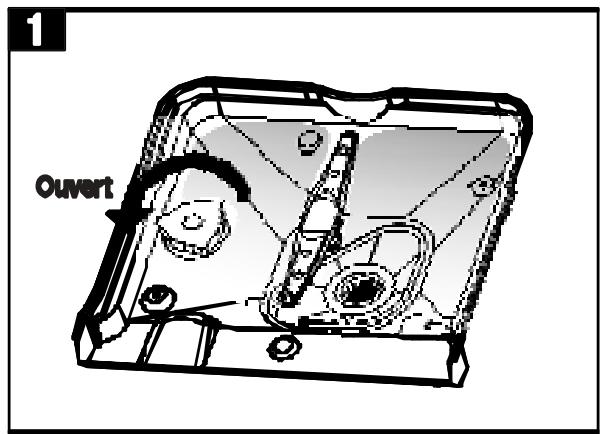

A Sortez le panier intérieur, dévissez et enlevez le bouchon du réservoir a sel. 1 Si 15 a préalablement que vous remplissiez le réservoir, versez environ 500 ml d'eau (correspondant a 2/3 du volume). Introduisez l'extrémité de l'entonnoir fourni avec l'appareil dans le trou et introduisez environ 1 kg de sel. Une petite quantité d'eau déborde normalement du réservoir a sel. D Révissez soigneusement le bouchon. Le voyant sel s'eteint normalement au bout de 2-6 jours après la remplissage du réservoir a sel. E Immédiatement après avoir rempli le distributeur de sel régénérant, un programme de lavage doit être lancé (nous vous recommandons de lancer le programme « rapide » ou « trempage »). Autrement, le filtre, la pompe ou tout autre élément du Lavo valssale risquent d'être endommagés par l'eau salée. Cet incident n'est pas sous garantie.
REMARQUE: Le réservoir à sel doit être rempli de nouveau quand le voyant correspondant s'allume sur le tableau de bord. Même s'il y a encore du sel dans le réservoir, il est possible que le voyant ne s'éteigne pas avant que le sel ne soit complètement dissous. Si le tableau de bord ne comporte pas de voyant sel, vous pouvez calculer le moment du chargement du sel dans l'adoucisseur en tenant compte des cycles de lavage réellement par le lave-vaisselle (voir schéma suivant). 2. Si la sel déborde, vous pouvez lancer un programme de trempage pour l'éliminer.
Fonction du produit de rinceage
Le produit de rinceage est ajouté automatiquement lors du dernier rinceage pour assurer un lavage impeccable et un séchage sans aucune tache ou trace blanche.
Attention!
N'utilisez que des marques de produits de rinçage pour lave-valises. Ne remplites jamais le bac à produit de rinçage avec d'autres substances (bles que, par exemple, des produits de lavage pour lave-valises ou des lessives liquides) qui pourraient endommager l'appareil.

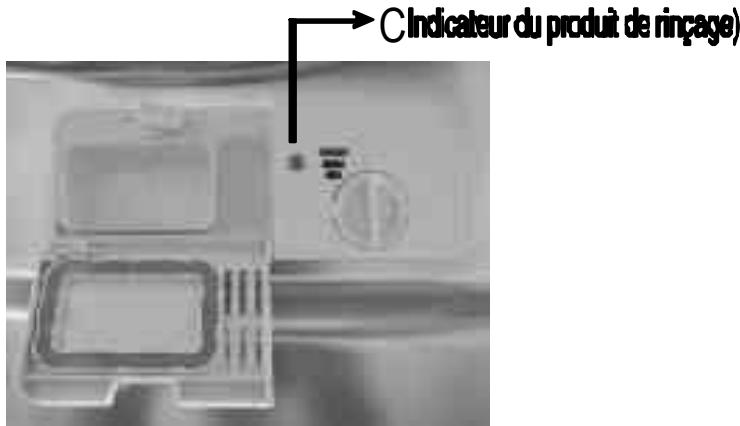

Quand doit-on remplir de nouveau le bac à produit de rinceage ?
Si le tableau de bord ne prévoit pas de voyant correspondant au produit de rincege, vous pouvez estimer la quantité de produit de rincege qui reste à partir de la couleur de l'indicateur de niveau visuel. C'est à côté du bouchon. Quand le bac à produit de rincege est plein, l'indicateur est entièrement de couleur foncée, alors qu'à mesure que le niveau de produit de rincege diminue, la taille du point noir diminue aussi. Ne laissez jamais descendre le niveau du produit de rincege au-dessous de 1/4 du volume de remplissage.
Quand le produit de rinçage diminue, la taille du point noir dans l'indicateur de niveau du produit de rinçage change aussi, voir ci-dessous.
Fleu Plein 3/4 Plein a moitié Plein a 1/4 - Remplissez pour éviter la formation de taches Vide

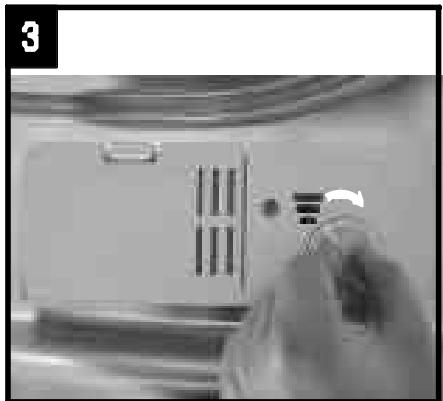

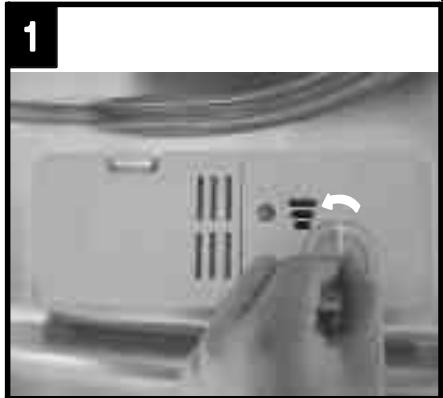

BAC A produit de rincage
Pour ouvrir le bao, tournez le bouchon suivant la direction de la fiche d'ouverture (à gauche) et soulevez-le. 2 Verteze le produit de rincage dans le bac en veillant à ne pas trop le rempil. Remattez le bouchon en lignes avec la fiche d'ouverture et tournez-le suivant la direction de la fiche de fermeture (à droite).
Le produit de rinceage est dosé pendant le rinçage final pour empêcher que des gouttelettes d'eau ne se forment sur la vaisselle, en y laissant des taches et des striures blanches. Le produit de rinceage améliore le séchage en permettant l'évacuation de la pellicule d'eau sur la vaisselle.
Votre lave-valisselle est conçu pour l'utilisation de produits de rinceage liquides. Le bac à produit de rinceage est situé à l'intérieur de la porte, à côté du bac à produit de lavage. Pour remplir le bac, ouvrez le bouchon et versez le produit de rinceage dans le réservoir jusqu'à ce que l'indicateur de niveau ne devienne complètement noir. Le volume du bac à produit de rinceage est d'environ 140 ml.
Veillez à ne pas trop remplir le bac afin d'empêcher toute formation importante de mousse. Essuyez soigneusement les éventuels débordements à l'aide d'un chiffon humide. N'oubliez pas de remettre le bouchon avant de fermer la porte du lave-linge.
Attention!
Essuyez les éventuels débordements de produit de rincege qui pouvaient se produire lors du remplissage à l'aide d'un chiffon absorbant afin d'empêcher toute formation importante de mousse lors du lavage suivant.
Réglage du bac à produit de rinceage
Le bac à produit de rinceage propose six ou quatre positions de réglage. Commencez toujours avec le bec réglé sur 2". Si des problèmes de taches ou de séchage insuffisant se posent, augmentez la quantité de produit de rinceage à doser enlevant le couvercle du bec et en tournant le sélecteur sur 3". Si la vaisselle n'est pas encore bien sèche ou est tachée, sélectionnez la position immédiatement supérieure, jusqu'à que le problème soit résolu. Nous vous conseillons de sélectionner la position 4" (soit le réglage d'origine).
Augmentez la dose si après le lavage des gouttes d'eau ou des taches de calcaire se déposent sur la vaisselle.
Réduisez la dose si après le lavage des striures blanches et collantes se déposant sur la vaisselle ou les objets en vernis ou les lames des rouleaux sont recouvertes d'une couche bleuâtre.
D. fonction du produit de lavage
Les composants chimiques des produits de lavage sont nécessaires pour éliminer les salissures et les réduire en petits fragments qui après sont évacués du lave-vaisselle. La plupart des produits de lavage existant dans le commerce sont adaptés.
Produit de lavage concentré
Selon la composition chimique, les produits de lavage pour lave-vaisselle peuvent se subdiviser en deux groupes principaux
■ produits de lavage traditionnels, alcaline et contenant des substances caustiques ■ produits de lavage concentrés peu alcaline, contenant des enzymes naturelles
L'utilisation de programmes de lavage "normal", avec l'emploi des produits de lavage concentrés, permet de réduire la pollution et est optimale pour la valeur-énergie ; en effet, les programmes de lavage sont notamment bien associés aux propriétés nettoyantes des enzymes des produits de lavage concentrés. C'est pourquoi, avec les programmes de lavage "normal" qui prévoient l'utilisation de produits de lavage concentrés, on obtient les résultats qui, autrement, ne pouvaient obtenir qu'avec des programmes "Intensité".
Produit de lavage en pastilles
Les produits de lavage en pastille des différentes marques ne se dissolvent pas toutes avec la même rapidité. C'est pourquoi certaines pastilles de produit de lavage n'arrivent pas à se dissoudre et à développer tout leur pouvoir nettoyant lors des programmes de course durable. Sélectionnez donc des programmes de longue durée quand vous utilisez des détergents en pastille, de manière à assurer l'élimination complète de tout résultat.

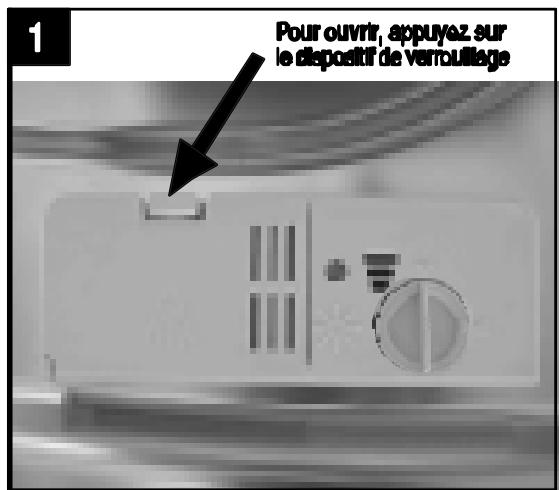

Bac à produit de lavage
Le bac dol est rempli avant le démarrage de chaque cycle de lavage suivant les instructions fournies dans le tableau des cycles de lavage. Votre lave-linge utilise moins de produits de lavage et de rinçage que les lave-linge traditionnels. En général, une seule cuillère de produit de lavage est suffisante pour une charge normale de lavage. Les objets particulièrement sales demandent davantage de produit de lavage. Ajoutez toujours le produit de lavage avant de mettre en marche la lave-linge, sans quoi le produit de lavage devient humide et ne se dissolve pas bien.
Remarque:
Si le boulon du réservoir de se est fermé : appuyer sur le boulon d'ouverture. Le réservoir s'ouvrira rapidement Toujours ajouter le détergent delavage avant chaque lancement de cycle delavage N'utilisez quielement que des produits de lavage recommendes pour les lave-vaisselle
Le produit de lavage pour lave-vaisselle est corrosif. Veillez à ranger les produits de lavage loin de la portée des enfants.
Utilisez correctement le produit de lavage
Utilisez que des produits de lavage spécialement conçus pour les lave-vaisselles. Rangez les produits de lavage dans un endroit sec et propre. Si vous utilisez de la poudre, ne la versez dans le bac qu'au moment où vous êtes prêt à démarrer le lavage.

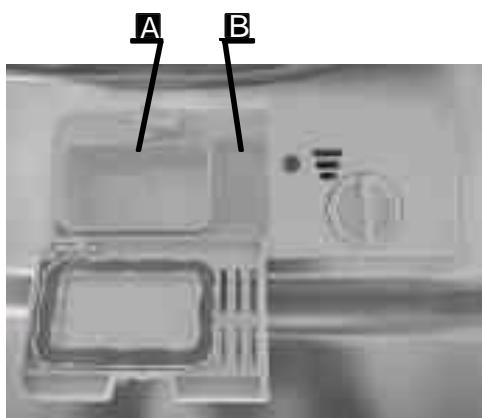

Chargement du produit de lavage
Remplissez le bac du produit de lavage.
La marge indique les niveaux de dosage, comme illustré à droite :
Volume pour la quantité de produit de lavage nécessaire au cycle de lavage principal : " MIN correspond environ à 20 g de produit de lavage. Volume pour la quantité de produit de lavage nécessaire au prélavage, correspondant à environ 5 g de produit de lavage
Suivez les conseils des fabricants concernant le dosage et la conservation des produits de lavage, indiqués sur l'emballage.
Replacez alors le couvercle jusqu'à entendre un clic.
Si la vaisselle est très sale, ajoutez une dose de produit de lavage dans le compartiment du prélavage : le produit de lavage commencera à circuler depuis la phase de prélavage.
Remarque:
La page compte des indices utiles pour le dosage du produit de lavage dans chaque programme. N'oubliez pas que des différences sont possibles en fonction du degré de salissure et de la durée spécifique de l'eau.
Suivez les conseils des fabricants Indiqués sur les emballages des produits de lavage.
Produit de lavage
Il3 types de produits de lavage :
- Avec phosphates et chloré
- Sans phosphates et sans chlo
- Sans phosphates et sans chloro
Normalement, les nouveaux produits de lavage en poudre ne contiennent pas de phosphates. La fonction de l'adoucisseur n'est pas prévue avec les phosphates. Dans ce cas, il est recommended de remplir le réservoir à sel même quand la durée de l'eau est seulement de 6 dH. Si des produits de lavage sans phosphates ont été utilisés en cas d'eau dure, des taches se forment souvent
sur les assiettes et les verres. Dans ce cas, de meilleurs résultats peuvent être obtenus en ajoutant un peu de produit de lavage. Les produits de lavage sans phosphate ont un léger pouvoir blanchissant. Les taches résistantes et colorées ne sont pas éliminées complètement. Dans ce cas, sélectionnez un programme avec une température plus haute.
Utilisation des fonctions : « 2 en 1 », « 3 en 1 », « 4 en 1 », « 5 en 1 »
Il existe pour les lave-vaisselles des produits de lavage « tout en 1 » combinant lessive, liquide de rincage et sel régénérant. Avant toute utilisation, vérifier que la durée de votre eau sera compatible avec le produit acheté (voir Informations sur l'emballage). Ces produits doivent être strictement utilisés selon les instructions du fabricant. Généralement, les produits lessivels incluant liquide de rincage et adoucisseur d'eau n'ont une réelle efficacité que sous certaines conditions. Pour ces raisons, dans certains cas l'efficacité de lavage et de séchage peut être altérée. Il est recommandé de contacter le fabricant de détergent afin de connaître les meilleures conditions d'utilisation de ses produits. Si vous rencontrez des problèmes lors de la 1^th utilisation de ces produits, contactez le fabricant. Le fabricant de votre lave-vaisselle n'est pas responsable des dommages causés par les détergents compacts et n'assure aucune garantie dans ces cas là.
Quand vous utilisez des produits compacts : « 2en1 », « 3 en1 », « 4en1 », « 5en1 », il faut vous assurer que la taille de la tablette choisie corresponde à la taille du compartiment pour ne pas déteriorer ce dernier.
Attention
Ne pas laisser les produits détergents à la portée des enfants.
Il faut toujours introduire le produit de lavage avant de démarrer le lave-vaisselle.
5. Chargement des paniers du lave-vaiselle
Pour une meilleure performance du lave-vaisselle, veuillez suivre les indications suivantes quant à la disposition de la vaisselle. Les caractéristiques et l'aspect des paniers à vaisselle et du panier à couverts peuvent changer selon les modèles.
Attention : avant ou après le chargement des paniers du lave-vaisselle
Eliminez les gros résidus alimentaires de la vaisselle. Un prélavage des assiettes à l'eau courante n'est pas nécessaire. Disposez les pièces de vaisselle en respectant les indications suivantes :
- Les tasses, les verres, les récipients/casseroles, etc. doivent être rangés sens dessus dessous.
- Placez les pièces arrondies ou comportant des rainures de talon incliné, afin que l'eau puisse s'en écouler.
- Volez à ce que toutes les pièces seront en position stable.
- Volez égallement à ce que les bras de lavage ne soient pas bloqués par des ploces.
Les très petites ploies peuvent tomber au travers des paniers et par conséquent les ne devraient pas être lavés au lave-vaissel.
Pour éviter que l'eau ne s'écoule du panier supérieur au panier inférieur, il est conseillé de vider d'abord le panier inférieur et ensuite le panier supérieur.

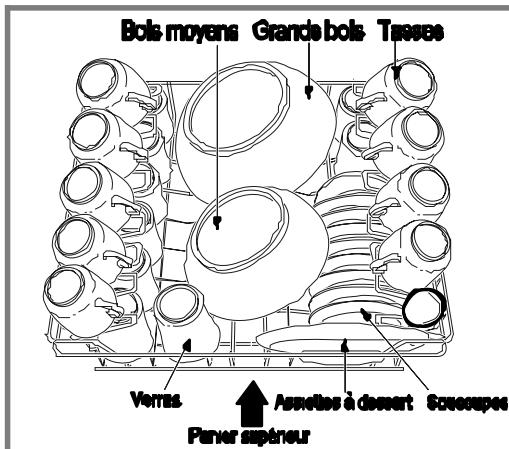

Chargement du panneau supérieur
Le panier supérieur a été conçu pour contenir les pièces de vaisselle légères et fragiles, telles que les verres, les tasses à thé et à café, les soucoupes, les assiettes, ou bien un petit saladier et une poêle basse (moyennement sale). Placez les pièces de vaisselle de manière à ce qu'elles ne risquent pas d'être déplacées par les jets d'eau.

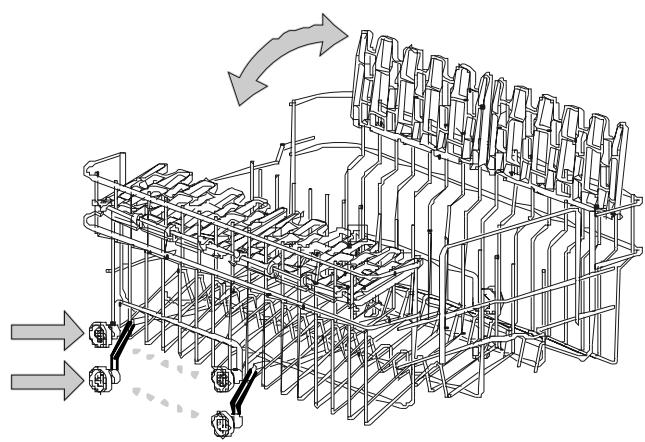

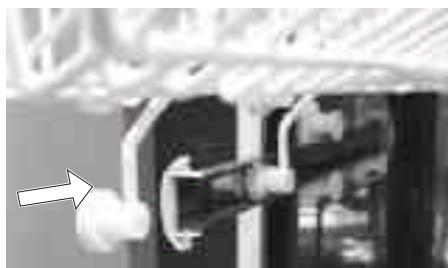

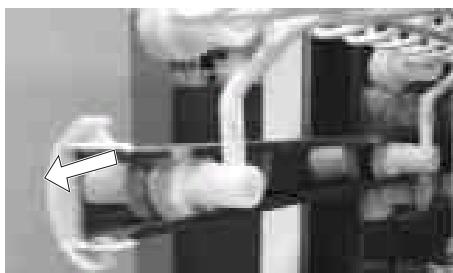

Réglage du panier supérieur
Au besoin, pour disposer de plus de place dans les paniers supérieur ou inférieur pour loger des piles de valiselles hautes, vous pouvez régler le panier supérieur en hauteur. La hauteur du panier supérieur peut être réglée grâce aux roulettes de longues, les couverts à servir ou à salades et les couverts de différentes hauteurs pouvant glisser le long des glissières. Les piles doivent être rangées sur l'étagère et tasses, de manière à ne pas empêcher la rotation des bras de lavage.
Vous pouvez soulever Ieage ou IeIaver si elle n'est pas utilisée.

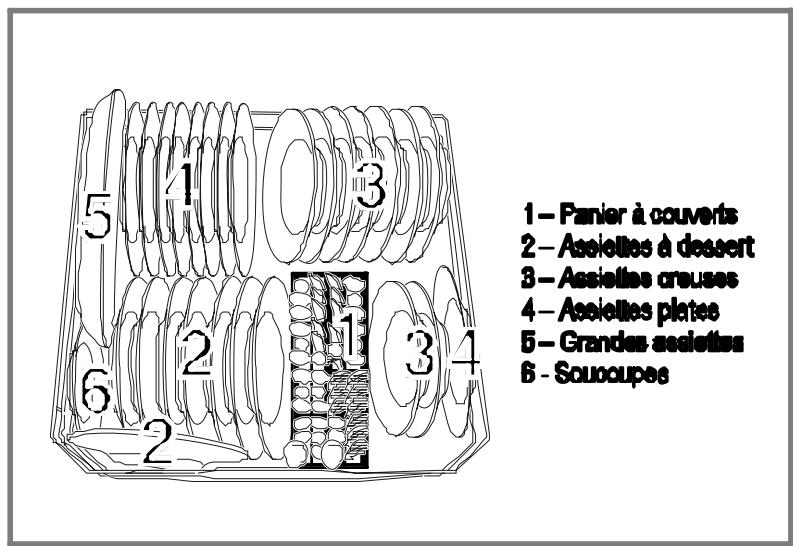

Chargement du panier inférieur
Disposez les pièces de grande taille et plus difficiles à laver dans le panier inférieur :
récipients, casseroles, couvercles, plats de service et saladiers, comme montré dans l'illustration à droite.
Disposez de préférence les plats de service et les couvercles sur les côtés, pour permettre au bras de lavage supérieur de tourner librement.
Placez toujours sans dessus dessous vos récipients, saladière etc.
Placez les pièces avec des fonds creux de façon linéée, afin que l'eau puisse s'en écouler.
Le panier intérieur dispose également de plusieurs rangées de plis qui peuvent être rabattues afin de disposer de plus de place pour les grandes pièces de vaisselle, telles que casseroles et poêles.
Remarque:
Quand vous ajustez la hauteur du panier supérieur, la tallie maximale des assiettes diffère :
Quand le panier supérieur est en position haute : la taille des assiettes est de 290mm
Quand le panier supérieur est en position basse : la taille des assiettes est de 250mm

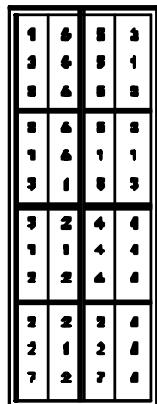

Panier à couverts
Rangez les couverts avec les manches dirigés vers le bas, dans le panier prévu à cet effet : Si des renflements spéciaux sont prévus sur les côtes du panier à couverts, rangez les cuilliers dans les fentes prévues à cet effet. Rangez les ustensiles longs transversalement et à l'avant du panier supérieur.
1-Cuillères à café
2-Cuillères à dessert
3-Cuillères à soupe
4-Fouchettes
5-Colleau
6-Fourchettes à dessert
7-Grandes cuillères
Attention
Ne laisser aucun objet passer à travers du fond du panier à couverts. Toujours charger les ustensiles pointus avec la pointe vers le bas!
Faites attention au lavage en lave-vaisselle des types suivants de couverts et d'assiettes
Non adaptations
Couverts avec manches en bois, comme porcelaine ou nacre. Pièces en plastique ne résistant pas à la température. Vieux couverts avec des pièces collées ne résistant pas à la température. Couverts ou assiettes collés. Pièces en acier ou en cuivre. Cristal au plomb. Pièces en acier pouvant ficher. Plateaux en bois. Objets en fibres synthétiques.
Peu d'adaptations
Certains types de vertes peuvent mater après de nombreux lavages
Les pièces en argent ou en aluminium peuvent décolorer à cause des lavages
Les plateaux polis perdent leur brillant s'ils sont lavés souvent en lave-valise
Remarque:
Ne lavez pas en lave-vaisselle des pièces de vaisselle souillées de cendre de cigarette, de crin de bougle, de laque ou de vernis. Quand vous achetez de la vaisselle ou des couverts, assurez-vous qu'ils sont adaptés à un lavage au lave-vaisselle.
Remarque:
Ne chargez pas trop votre lave-vaisselle. Par exemple, ne chargez pas plus de 9 assiettes de dimensions normales à la fois. N'utilisez pas d'assiettes non lavables en lave-vaisselle : cette précaution est importante, aussi bien pour obtenir de bons résultats que pour faire des économies d'énergie.
Chargement d'accessoires et de couvertes
Avant de charger les assètles, n'oublier pas de :
Eliminer les gros résidus alimentaires
Soumettre les résidus d'aliments brûlés à un prélavage à l'eau courante
Quand vous chargez vos assiettes et vos couverts, cachez que:
Les assiettes et les couverts ne doivent pas empêcher les bras de lavage de tourner自由翻译成中文：
请仅返回已纠正的段落，遵守规则。不要添加任何原文中没有的词。
Placez tous les récipients creux, tels que les tasses, les verres, les casseroles, etc. en dirigeant leur ouverture vers le bas, pour éviter toute accumulation d'eau à l'intérieur ou au fond du récipient
Ne placez pas les assiettes et les couvertures les uns emboîtés dans les autres ou les uns sur les autres
Pour que les verres ne se salissent pas, ils ne doivent pas se toucher. Chargez les pièces de grande taille et plus difficiles à laver dans le panier inférieur. Le panier supérieur a été conçu pour contenir les pièces de vaisselle légères et fragiles, telles que les verres, les tasses à thé et à café.
Attention!
Les couteaux aux lames longues, placés verticalement, peuvent être dangereux!
Rangez les ustensiles longs et/ou tranchants, tels que les couteaux affilés, horizontalement, à l'avant dans le panier supérieur.
Objets en verre et autres types de vaisselle endommagés
6. Démarrage du programme de lavage
TABLEAU DES PROGRAMMES DE LAVAGE
| Programme | Cycle | Description | DétenfantPrélavage/lavage | Durée | EnergieKwh | Eau (l) | Liquide derangage |
| Intensif | Pour la valaiselle très sale: porcelains Poëles, cassetoles, et la valaiselle avec grande quantité de récidus desschées et achérantes | Prélavage (60°C)Prélavage Lavage (65°C)Ringage Ringage (65°C)Sachage | 4/23g | 120 | 1.2 | 18.5 | ★ |
| Normal | Pour la valaiselle normalément sale telles que porcelaine, asséties, vannes et poûles peu sales avec quantité normale de récidus gras Cyclie qu'à aiden de lavage standard | Prélavage (60°C)Lavage (50°C)RingageRingage (65°C)Sachage | 4/23g | 150 | 0.95 | 13 | ★ |
| Eco (EN 50242) | Pour la valaiselle peu sale: asséties boles, vannes et poûles. Valaiselle de tous les jours | Prélavage Lavage (50°C)Ringage (62°C)Sachage | 4/23g | 160 | 0.81 | 12 | ★ |
| CpmA Commin 1 heures | Lavage quotidian en 1 heures. Conviient à la valaiselle normalément sale mises à laver après le repas. | Lavage (65°C)Ringage Ringage (65°C)Sachage | 4/23g | 60 | 0.72 | 10 | ★ |
| Rapide | Pragmatique couri destiné à de la valaiselle très peu sale avec quantité de récidus non gras et ne nécessitant pas de seshage | Lavage (40°C)Ringage Ringage (45°C) | 15g | 30 | 0.4 | 10 | - |
| 3em1 | Pour la valaiselle normalément sale telles que des plats, des assétés ou des vannes ainsi que des poûles peu sales. Cycle journer. | Prélavage (60°C)Lavage (50°C)Ringage Ringage (70°C)Sachage | - | 155 | 1 | 13 | - |
Démarrer un cycle de lavage
1 - Tirer vers vous les paniers supérieur et inférieur. Il est recommandé de charger en premier le panier supérieur puis le panier inférieur (voir le paragraphe « changement du lave-vaisselle ») 2 - Mettre le produit de lavage (voir le paragraphe « Sel régénérant, détergent, liquide de rinçage ») 3 - Brancher la prise de courant. Le voltage requis est de 220-240V / 50Hz. L'ampérage de l'alimentation est de 10A, 250V. S'assurer de l'ouverture du robinet d'arrivée d'eau. 4 - Fermer la porte. Mettre en route le lave-vaisselle en pressant la touche « marche/arrêt », et le témoin lumineux « marche/arrêt » s'allume. Appuyer sur l'une des touches de « Programme » pour sélectionner le programme de lavage souhaité. Après 10 secondes votre appareil se mettra en fonctionnement.
Introduction :
1 - Un cycle qui est en cours ne peut être modifié que s'il a débuté depuis peu de temps. Sinon le produit de lavage sera probablement libéré et l'eau doit être vidée dans l'appareil. Dans ce cas, il sera nécessaire de remettre du produit (voir le paragraphe «Remplissage du produit de lavage ») 2 - Maintenir enfoncer le bouton du programme souhaité pendant plus de 3 secondes jusqu'à ce que l'indicateur de programme s'allume. (voir le paragraphe « Démarrer un cycle de lavage »).
Remarque
Si vous ouvrez la porte au cours d'un cycle, ce dernier s'arrêtera. À la fermeture de la porte, le programme redémarrera après 10 secondes.
Les voyants de déroulement de programme indiquant les étapes de lavage
A-tous les témoins lumineux sont éteints -> Arrêt B-un des témoins est allumé -> Pause C-un des témoins clignote -> En marche
Remarque:
Si l'affichage indique un code d'erreur (page 26) signalant une panne de votre lave-vaisselle, coupez l'alimentation électrique et fermez le robinet de l'eau avant de faire appel au service après-vente.
Vous avez oublié de charger de la vaisselle ?
Si vous avez oublié de charger une place de vaisselle, vous pouvez l'introduire à tout instant, avant que le bac à produit de lavage ne s'ouvre.
1 Ouvrez à peine la porte pour interrompre la lavage. 3 Chargez la pièce de valisselle que vous avez oubliée. 2 Dès que les bras de lavage s'arrêtent, vous pouvez ouvrir la porte complètement. 4 Fermez la porte : le lave-valisselle se remet en marche au bout de 10 secondes.
Il est dangereux d'ouvrir la porte pendant le lavage, l'eau chaude pourrait provoquer des brûlures.
Une fois le cycle de lavage terminé
À la fin d'un cycle de lavage, le signal acoustique du lave-valise s'allume pendant 8 secondes, après qu'il s'arrête. Pour être certain, appuyez sur la touche ONOFF, terminez le robinet d'arrivée d'eau et ouvrez la porte du lave-valise. Attendez que quelques minutes avant de décharger le lave-valise pour éviter de manipuler la valve encore chaude et plus facile à casser. De plus, la valve sechera mieux.
Étendez le lavabo-valiselle
Si l'affichage numérique indique 0 (temps restant avant la fin du programme), le programme est fermé. 1. Appuyer sur la touche ON/OFF pour éteindre le lave-vaisselle. 2. Fermez le robinet de l'eau!
Ouvrez la porte avec précaution. De la vapeur chaude peut sortir au travers de la porte ouverte!
La vaisselle encore chaude peut se casser plus facilement. C'est pourquoi, il faut la laisser refroidir pendant au moins 15 minutes avant de la sortir de la ouve. Ouvrez la porte du lavo-valsselle, laissez-la entrouverte et attendez quelques minutes avant de la décharger.
Pendant ce temps la vaisselle se refroidit et sèche mieux.
Déchargez le lave-vitre.
Il est normal que la cuve du lave-vaisselle soit mouillée.
Videz le panier intérieur d'abord, puis le panier supérieur. Vous évitez ainsi que l'eau ne s'écoule du panier supérieur sur la valve du panier intérieur.

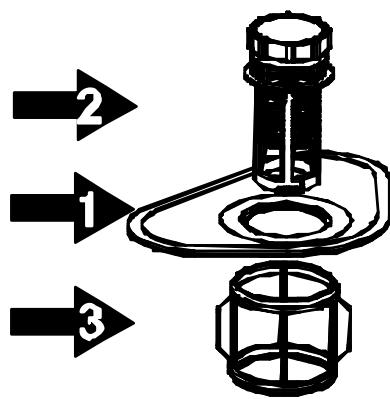

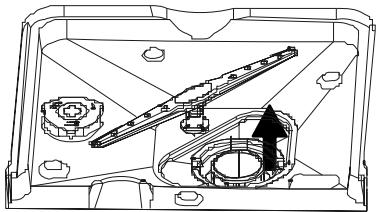

Système de filtrage
Le filtre empêche que de gros résidus de nourriture ou d'autres objets allient se déposer dans la pompe. Il peut arriver que ces résidus bouchent les filtres.
Le système de filtrage se compose d'un filtre cylindrique (Filtre à maille large), d'un filtre plat (Filtre principal) et d'un microfibre (Filtre à maille fine).
Filtre principal 1
Les particules de nourriture et de salissure retenues par ce filtre sont pulvérisées par un jet spécifique du bras de lavage inférieur et sont éliminées avec la vidange.
Filtre à maille large 2
Les gros résidus, tels que pièces d'os ou des éclats de verre qui pourraient obstrer la vidange, sont retenus par la filtre à malle large.
Pour éliminer les résidus retenus dans le filtre, appuyez légèrement sur les ailettes au sommet du filtre et retirez-le en le soulevant.
Filtre & maille fine 8
Ce filtre sert à retenir la salissure et les restidu alimentaires en fond de oue et empêche qu'il ne se redépose sur la valiselle pendant le lavage.
Assurez-vous que les filtres ne sont pas obstrués après chaque usage de votre lave-vaisselle. - Dévissez le cylindre du filtre pour retirer l'ensemble du système de filtrage et éliminer tout résidu de nourriture en lavant les filtres à l'eau courante.

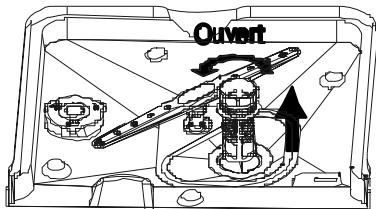

étape 1: tournez
cylindre dans le sens
contrarie et soulevez-le;

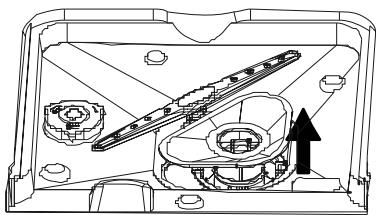

étape 2: soulevez le filtre principal
étape 3 : soulevez la
filtre à maille fine
Remarque:
Les opérations de l'étape 1 à l'étape 3 seront à retarder les composants du système de filtrage. Les opérations de l'étape 3 à l'étape 1 seront à installer les composants du système de filtrage.
Groupe filtrant
Afin d'obtenir des performances optimales et les meilleurs résultats, il faut veiller à ce que le groupe filtrant soit toujours propre. Grâce au filtre, l'eau de lavage est débarrassée des déchets d'aliments et rend la circulation parfaitement filtrée. C'est pourquoi, après tout lavage, il est nécessaire d'éliminer les particules de nourriture les plus grosses qui ont été retenues par le filtre en rinçant le filtre semi-circulaire et le gobelet à l'eau courante. Pour sortir le groupe filtrant, tirez la poignée du gobelet vers le haut. L'ensemble du groupe filtrant doit être lavé une fois par semaine.
Utilisez l'eau pour nettoyer le filtre à maille large et le filtre à maille fine. Ensuite, replacez les parties du filtre comme illustré par la figure à gauche. Repositionnez l'ensemble du groupe filtre dans son logement au fond de la cuve et en appuyant vers le bas.
Aucun lavage ne doit être effectué sans les filtres. Le filtre doit être correctement replacé et encastré, sans quoi les performances du lave-vaisselle pourraient se dégrader et la vaisselle s'endommager.
Ne mettez pas votre lave-linge en marche si les fittings ne sont pas en place. Veillez à ne pas abîmer les fittings quand vous les nettoyez. Autrement, les fittings pourraient se déformer et, par conséquent, compromettre les performances de votre électroménager.

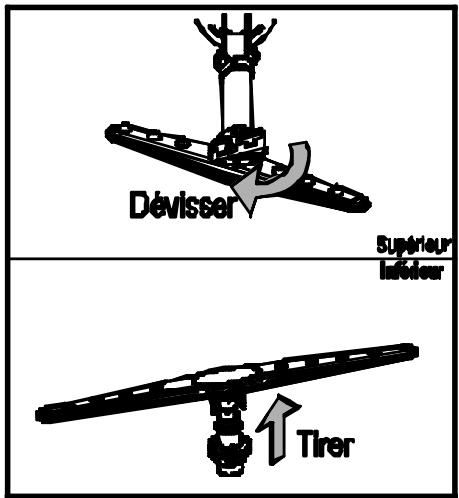

Nettoyage des bras de lavage / aspersion
Il est nécessaire de nettoyer régulièrement les bras de lavage à cause de la durée de l'eau ainsi que des produits de lavage qui obstruent les buses d'aspersion.
Démontage du bras de lavage supérieur
Pour extraire le bras de lavage supérieur, dévisser l'écrou dans le sens des aiguilles d'une montre puis le remettre.
Démontage du bras de lavage Inférieur
Pour extraire le bras de lavage inférieur, tirez le bras vers le haut.
Nettoyage des bras
Nettoyer les bras à l'eau chaude et au savon en utilisant une brosse douce pour nettoyer les buses. Les remettre en place après un rinçage précautionneux
Précautions
Le bandeau de commandes de l'appareil devra être nettoyé à l'aide d'un chiffon doux et humide puis séché.
Les surfaces externes pourront être nettoyées avec un détergent adaptable à cet effet
N'utilisez jamais d'objets pointus, de grattoirs ou de déterrents agressifs sur aucune des parties du lave-vaisselle.
Protection contre le froid
Merci de prendre certaines mesures de protection de votre appareil après chaque fin de cycle de lavage durant l'hiver, à savoir:
1 - Couper l'alimentation électrique de votre appareil 2 - Couper le robinet d'arrivée d'eau de votre appareil ainsi que le robinet d'arrivée générale des eaux 3 - Videz l'eau de la pompe (utiliser une casserole pour recueillir l'eau) 4 - Rebrancher le tuyau d'arrivée d'eau au robinet d'eau 5 - Retirer le titre du fond et utiliser une éponge pour absorber l'eau stagnante
Pour nettoyer les bords de la porte, utilisez seulement un chiffon imbibé d'eau chaude. Pour éviter que l'eau ne pénétre dans le dispositif de verrouillage de la porte et dans les composants électriques, n'utilisez aucun type de produit en spray.
Évitez également d'utiliser des produits abrasifs ou des éponges récurantes qui pourraient rayer les finitions des surfaces extérieures. Certains types de papier essuie-tout peuvent aussi rayer ou tacher les surfaces.
N'tuilez pas de spray pour nettoyer le parneau de la porte, cela pourrait endommager le dispositif de verrouillage et les composants électriques. Il est conseillé de ne pas utiliser d'agents abrasifs, ni certains types de papier cuisine qui pourraient rayer ou tacher les surfaces en acier inox.
Après chaque lavage
Après tout lavage, fermez le robinet de l'eau et laissez la porte entrouverte pour éviter que l'humidité stagne à l'intérieur et que de mauvaises odeurs se forment.
Débranchez la fiche
Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise électrique. Évitez de courir des risques.
Interdiction d'utiliser des solvants ou des produits abrasifs
Pour nettoyer l'extérieur et les parties en plastique de votre lave-linge, n'utilisez pas de solvents ou de produits nettoyants abrasifs.
Utiliser seulement un chiffon imbibé d'eau et de vinaigre.
Pour nettoyer les lâches des surfaces internes, utiliser un chiffon imbibé d'eau mélangée à une petite quantité de vinaigre blanc pur, ou bien utiliser un produit nettoyant spécialement conçu pour la nettoyage du lava-valaiselle.
Avant de partir en vacances
Avant de partir en vacances, il est conseillé d'effectuer un lavage à vide, puis de débrancher la fiche de la prise, fermer le robinet d'alimentation de l'eau et laisser la porte entrouverte. Vos joints dureront plus longtemps et il n'y aura pas formation de mauvaises odeurs à l'intérieur du lave-linge.
Déplacement de l'appareil
Si vous devez déplacer l'appareil, veillez à ce qu'il reste en position verticale. En cas de besoin, vous pouvez l'incliner sur le dos.
Joints
La formation de mauvaises odeurs à l'intérieur du tableauvalsselle est principalement due aux déchets d'aliments qui restent coincés dans les joints.
Nettoyez régulièrement les joints à l’aide d’une éponge imbibée d'eau pour éviter cet inconvénient.
Attention:
Le raccordement du lave-vaisselle aux Installations Électrique et hydraulique doit être effectué par un personnel qualifié.
| Avertissement |
| Danger d'électrocution.
Coupez l'alimentation électrique avant d'inclalter le lave-valsselle.
En oas de non-respect de ces recommendations, il peut y avoir dangere mort ou d'électrocution. |
Préparation à l'installation
Lendroit d'installation du lave-vaisselle devrait se trouver à proximité aussi bien des tuyaux pour l'arrivée et l'évacuation de l'eau déjà existante que du câble d'alimentation électrique.
Afin de simplifier le remplacement des tuyaux d'évacuation du lave-vaisselle, il est conseillé de l'installer à côté du meuble de lavabo.
Préparation avant fin d'installation
Remarque: vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habilitation, vis)
Veuillez dire attentivement les instructions d'installation
- Les illustrations fournissent les dimensions de la niche d'installation du lave-vaisselle ainsi que le positionnement de ce dernier.
Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'endroit voulu.
Pour simplifier l'installation des tuyaux d'arrivée et de vidange, choisissez un emplacement après l'évier (voir figure 1). Si le lave-valsselle est installé dans un angle, il faut penser à laisser suffisamment de place pour ouvrir la porte (comme illustré figure 2).
[Figure 1]

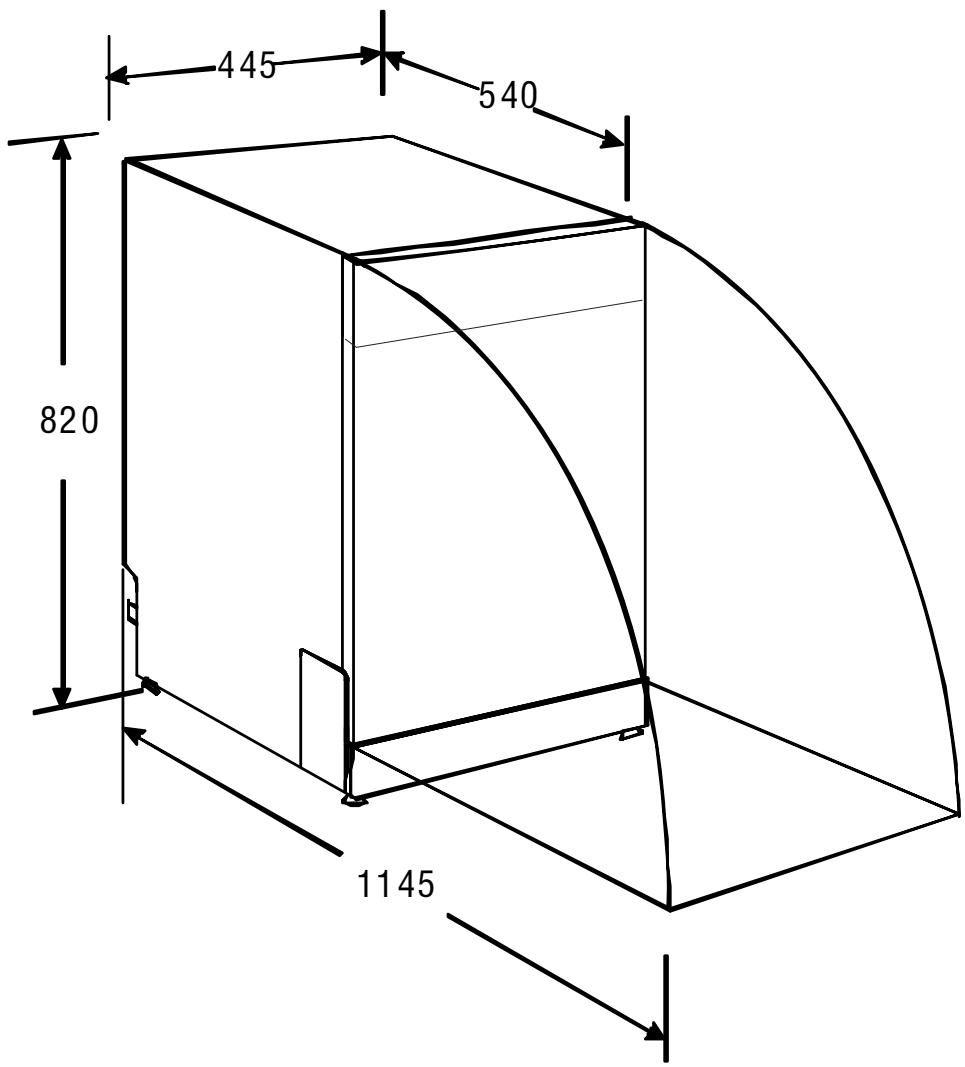

Dimensions du meuble Moins de 5 mm entre le haut du lave-vaiselles, le meuble et la porte extérieure alignée avec le meuble.
[Figure 2]

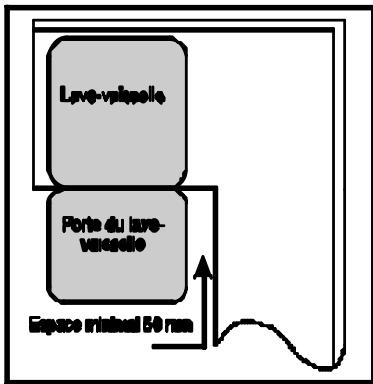

Espace minimal pour l'ouverture

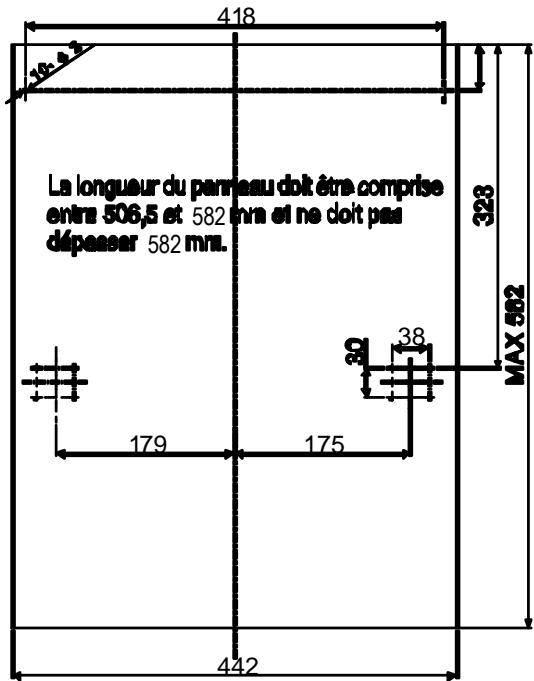

Dimensions et installation du panneau d'habillage
7. Monter le panneau d'habillage en bois comme illustré figure 3
Installer le panneau d'habillage conformément aux dimensions indiquées sur la figure
(Unite : mm)
[Figure 3]
2 Installer le crocher sur le panneau d'habillage en bois et l'accrocher à la fente de la porte extérieure (voir figure 4a). Après avoir positionné le panneau, le fixer à la porte extérieure à l'aide de vis et de boulons (voir figure 4b).
Installation du panneau d'habillage

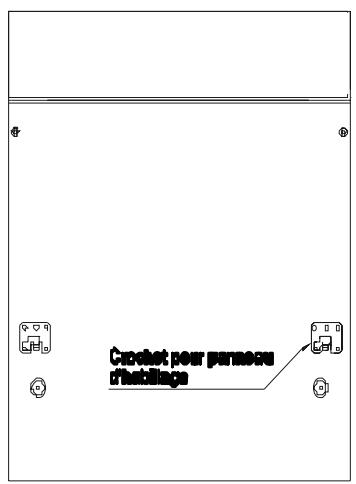

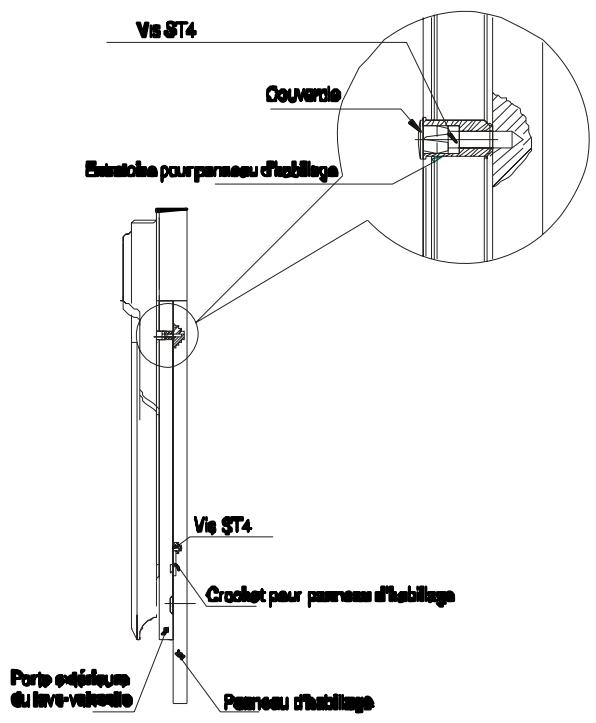

Porte éclairure
Soulever le lochet de la position 1 jusqu'à la position voulue, puis le pousse vers la droite jusqu'à la position 2 de l'alignement à os que le panneau et la porte seront alignés.
[Figure 4b]
Installation du panneau d'habillage en bois
1 Retirer la cache-vie 2 Fixer la vis 3 Remettre la cache-vie à sa place
La tension des ressorts de la porte extérieure est réglée en usine. En cas d'installation d'un panneau d'habillage en bois, il faudra ajuster la tension des ressorts de la porte. Tourner la vis de réglage de manière à ce que le dispositif de réglage tende ou détende le câble en acier (voir figure 5).
Le ressort est à la bonne tension quand la porte, complètement ouverte, reste en position horizontale et qu'il suffit, pour la fermer, de la pousser légèrement du doigt.
Réglage de la tension du ressort de la porte
[Figure 5]

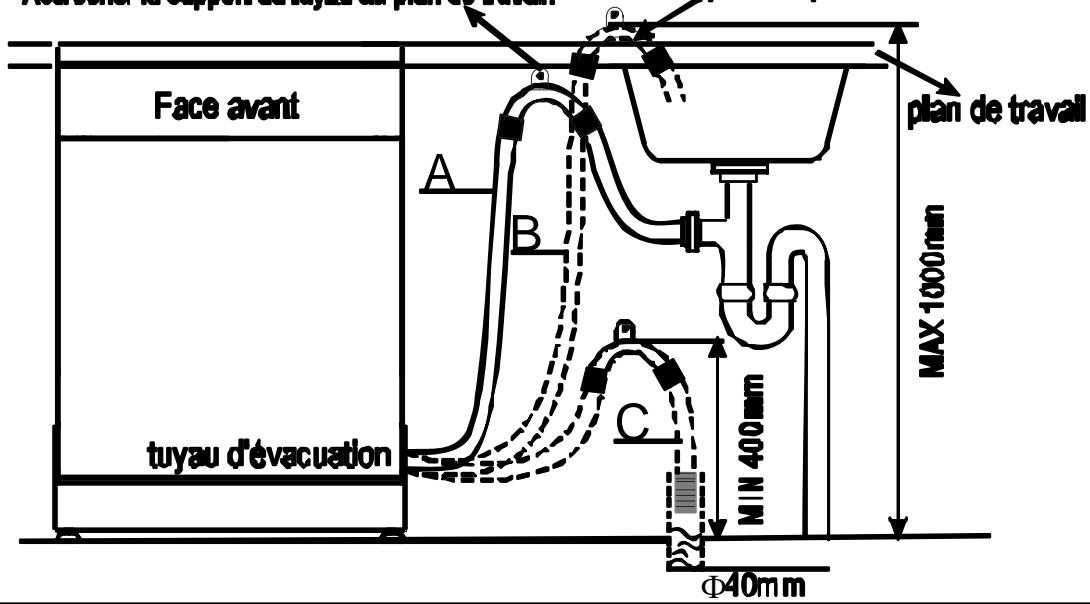

Raccordement du tuyau d'évacuation
Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prenant son d'évier de plier. Utilisez le support en plastique spécial livré avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.
Le support de tuyau en plastique doit être solidement fixé au mur pour empêcher le tuyau de vidange de se déplacer et ainsi éviter que l'eau ne vienne à déborder.
Accrocher le support du tuyau au plan de travail.
support du tuyau d'évacuation

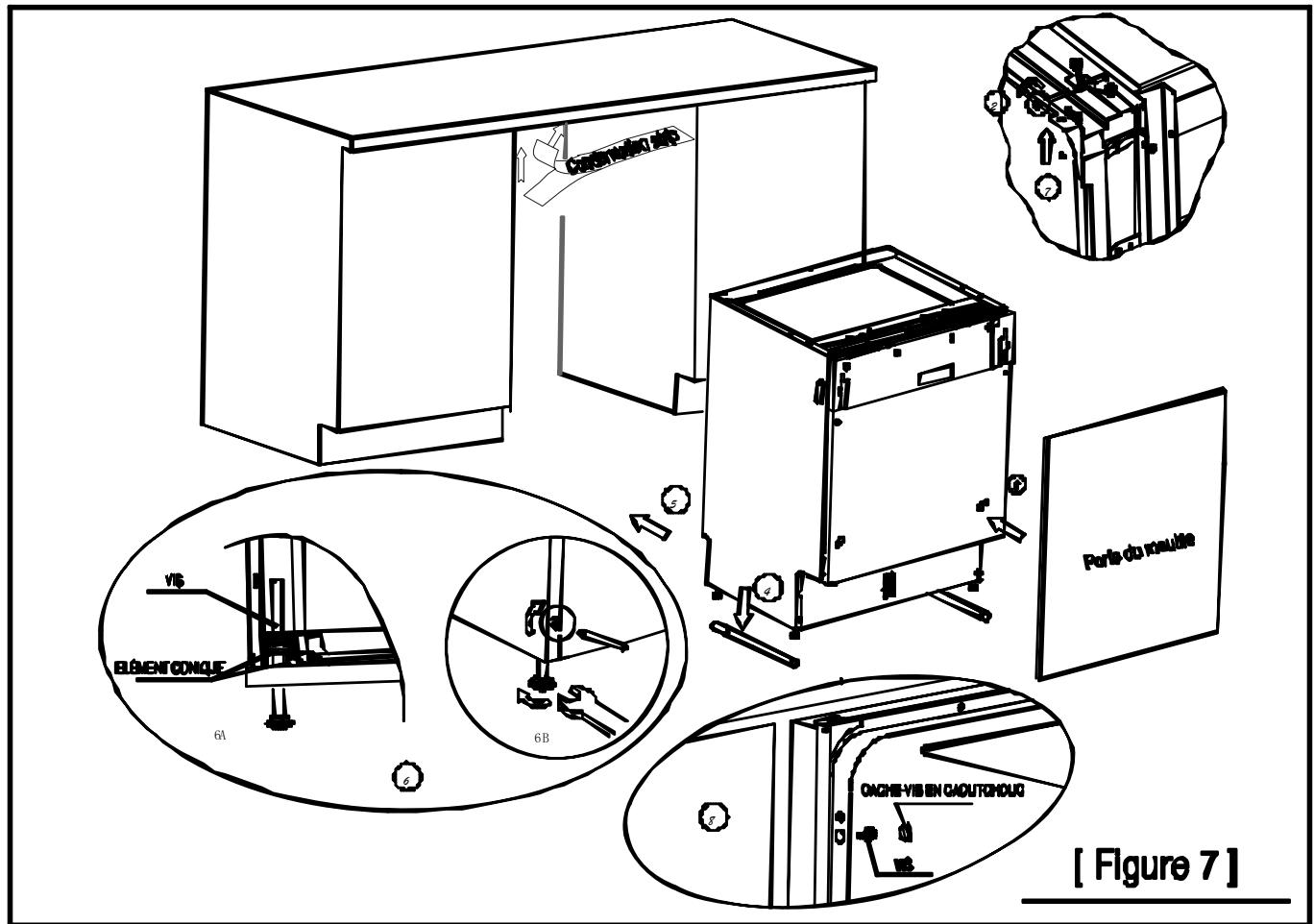

Étapes d'installation du lave-vaisse
1 Installer la porte du maible sur la porte extérieure du lave-valsselle à l'aide des pattes de fixation fournies. Pour positionner les pattes, se servir du gabarit. 2 Régler la tension des ressorts de la porte à l'aide d'une clé plate hexagonale en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuées, l'électroménager risque d'être endommagé (Figure 2). 3 Brancher le tuyau de remplissage à la prise d'eau froide. 4 Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 7) 5 Raccorder le cordon d'alimentation. Placer le kavo-valisselle sur les glissières (Figure 4). 7 Coller la bande de condensation sous la surface du plan de travail. Assurez-vous que la bande de condensation soit fixée au ras du bord du plan de travail. 8 Positionner le lave-valsselle. 9 Mettre l'appareil à l'horizontale : les pieds arrière sont réglables par l'avant du lave-valsselle en tournant les vis situées sur le côté droit et sur le côté gauche de l'appareil (Figure 6A). Pour régler les pieds avant, les tourner à l'aide d'une clé jusqu'à ce que le lave-valsselle soit parfaitement à l'horizontale (Figure 6B). 10 L'appareil doit être partiellement stable. Il y a deux façons de procéder:
A Normal plan de travail : fixer le lave-vaiselle au plan de travail à l'aide de deux vis à bols en veillant à ce qu'il n'aille pas buter contre la surface (Figure 7). B. Plan de travail en marbre ou en granit : fixez la pâtte de fixation au panneau latéral du lave-vaiselle, fixez ensuite le lave-vaiselle au meuble. Placez la cache-vis en caoutchouc sur la vis (Fig. 8).
Il faut que le lave-vaisselle soit parfaitement à l'horizontal pour que les paniers fonctionnent parfaitement et tournent des performances de lavage optimes.
1 Placez un niveau à bulle sur la porte et sur le rail du panier à l'intérieur de la cuve, comme illustré, pour s'assurer que le lave-vaisselle est bien à l'horizontale. 2. Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses quatre pieds de réglage. 3 Lors du réglage de l'horizontalité du lave-vaisselle, attention à ne pas le faire basculer.
[Figure 8]
Comment régler les pieds
REMARQUE :
La hauteur maximale de réglage des pieds est de 20 mm
Vérification de l'horizontalité droite gauche
Branchement électrique
ATTENTION,
Pour voies de secours :
NE PAS UTILISER DE RALLONGES NI DE PRISES MULTIPLES AVEC CET ÉLECTRO-MENAGER.
NE COUPEZ NI N'ENLEVEZ EN AUCUN CAS LE TROISIÈME PLOT (MISE À LA TERRE) DU CABLE D'ALIMENTATION.
Exigences électriques
Consultez la plaque signatique pour connaître la tension nominale et connectez l'appareil à une alimentation électrique adaptée en utilisant un fusible de 10 amperes, tel que prévu. Les câbles électriques prévoient une alimentation munie d'un fusible à fil de cuivre. Nous recommandons un fusible pour le départ différé ou un disjoncteur différentiel. Le circuit doit être séparé et dédié à l'appareil. La prise doit être placée dans le meuble adjacent.
Raccordements électriques
Après avoir vérifié que les valeurs de tension et de fréquence du réseau correspondent bien à celles qui sont indiquées sur la plaque signalétique et que l'installation électrique à laquelle vous la raccordez est bien dimensionnée pour le courant maximum indiqué sur la plaque signalétique, insérrez la fiche dans une prise de courant munie d'une liaison à la terre efficace. Si la prise de courant à laquelle vous raccordez l'électroménager ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée plutôt que d'utiliser des adaptateurs ou des dispositifs similaires car ces derniers pourraient provoquer des surchauffes ou des brûlures.
Raccordement au système de mise à la TERRE
Le lève-vallée doit être raccordé à une installation de mise à la terre. En cas de mauvais raccordement ou de panne, le système de mise à la terre réduit le risque d'électrocution en offrant au courant électrique un circuit de moins grande résistance. L'appareil est muni avec un câble muni de conducteur et de pôle de mise à la terre. La fiche doit être branchée à une prise de courant adaptée, installée et reliée à la terre conformément aux normes et prescriptions locales.
Un nouveau raccordement du conducteur de mise à la terre de l'appareil peut provoquer un risque d'électrocution. Si vous avez le moindre doute, adressez-vous à un professionnel du secteur ou au service après-vente pour qu'il contrôler la mise à la terre de votre lave-vaisselle. N'intervenez pas sur la fiche fournie avec votre électroménager si celle-ci ne correspond pas à la prise électrique de chez vous, mais faites appel à un personnel qualifié pour faire installer une prise adaptée.
Après tout usage, terminez la prise d'eau pour éviter que l'eau continue à passer dans le tuyau d'arrivée (modèles dépourvus de tuyau d'arrêt de sécurité).
Raccordement à la prise d'eau froide
Raccordez le tuyau d'arrivée de l'eau froide à une prise avec embouchure filtre jusqu'à ce qu'il soit bien serré.
Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, faites couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, vous risquez un engorgement au point d'arrivée de l'eau qui abimerait toute lave-valisselle.
Raccordement à la prise d'eau chaude
Vous pouvez raccorder votre lave-vaisselle à l'eau chaude de réseau (Installation centralisée, Installation de chauffage), à condition que la température de 60°C ne soit pas dépassée. Dans ce cas, la durée du cycle de lavage sera plus courte de 15 minutes et l'efficacité du lavage légèrement réduite.
Pour le raccordement à la prise d'eau chaude, procédez comme désoit pour le raccordement à la prise d'eau froide.
Mise en marche du lave-vaisselle
Avant de mettre en marche le lave-vaisselle, vérifiez que:
1 Rapparell est stable sur un plan horizontal; 2 la vanne d'arrival est ouverte; 3 Il y n'a pas de fuites dans les raccordements hydrauliques; 4 les fils électrices sont bien serrés; 5 rapparell est sous tension; 6 les tueux d'arrivee et d'évacuation ne sont pas piéés; tous les Imprimes et les elements forment femballage ont est enleves du lave-valisselle.
Attention
Après l'installation, conservez ce mode d'emploi dans la pochette à documents. Les instructions qui s'y trouvent sont très importantes pour les utilisateurs du lave-vaisselle.
Avant d'appeler le service après-vente
En consultant les tableaux des pages suivantes, vous pourrez éviter de faire appel au service après-vente.
| Problème | Cause possible | Quote faire |
| Le lava-valiselle ne sa met pas en marohe. | Fasble grilé ou disjonctor ou différentiel esclèchéé. | Remplacez le fiable ou rénaizez le disjonctor. Débranlez les autres appellés qui utilisent la neue clôt que le lava-valiselle. |
| Apparéel hou tension | Vérilizz que le lava-valiselle est sous tension et que la formeture de la porte est bien enclenchée. Vérilizz que le cable d'alimentation a été branché correctement dans la pôse mère. |
| Pression insolilisante de l'eau | Vérilizz que l'arrêt d'eau est bien raccordée et que le robinet est ouvert. |
| La pompe de vidange ne s'arrête pas. | Débordement. | Le système a été conçu du membre a déclaré toul débordement évaluuel. Dans ce cas, la panne de circulation s'arrête au gaz de vidange au met en marche. |
| Bruit. | Un certain baut est nonnal. | Les brûts proviennent de l'action de hachage des nourritures mollées et de l'ouverture du bac à produit de lavage. |
| Les pièces de valaisalle ne sont pas stably dans le panier ou un objet de petites dimensions est liées dans le panier. | Assurç-vous que tous les objets sont bien stables dans le panier. |
| Bourdonnements du moleur | Le lava-valiselle n'a pas été utilisé de maníre continue. Il n'est pas utilisé souvent, pesnez à la régler de sorte qu'il se rempelle et qu'il se vidappe une toile par sensation, ain que le joint soit tout jour humide. |
| Mousse dans la cuve | Produit de lavage non adapté. | Pour empêcher la formonion de mousse, rutiliez que du produit de lavage spécial lave-valisalle. En cas de formation importante de mousse, ouvrez la porte du lava-valisalle et lâsssez la mousse s'évasquer. Ajoulez 4 litres environ d'eau troïde dans la cuve. Farnaz et verroulliez la porte du lava-valisalle, puis tencerez le cycle de trènpage pour vidanger l'eau. Répêz l'opération au besoin. |
| Débordement de produit da rîngage. | Esuyez tous les imminidient les événutiels débordements de produits de rîngage. |
| Présence de taches sur la ouve | Voues avoir utilisé un produit de lavage contenant des colorantes. | Assurez-vous que le produit de lavage ne contient pas de colorantes. |
| Valaiselle non abche. | Bac à produit de rîngage vida. | Vérilizz que la bac à produit de rîngage est plain. |
| Valsaille non propre. | Programme non adaptable. | Sélectionnez un programme plus énergétique. |
| Meuvate chargeément du panier. | Vérilizz que l'ouverture du bac à produit de lavage et que la rotation des bacs de lavage ne sont pas obtruise par des objets de grande dimension. |
| Taches et départs sur les varres et sur les couvertes. | 1 Eau trè dure.2 Temporeuse d'arrêt de l'eau inutilisante.3 Lavo-valisalle sarchargé.4 Moeuie chargement.5 Produit de lavage en pounde vieux ou humidité.6 Bac à produit de rîngage vida.7 Moeuie dosage de produit de lavage. | Pour entlever les tâches des varres:1 Pelleriz toutes les pieces mafilliges du lava-valisalle.2 Nâjulesz pas de produit de lavage.3 Cholestaz le cycle le pleis long.4 Métélie la lava-valisalle en marche et laisssez-le tonfllonnier pendant 19-22 minûtes, pour permettre au programme de lavage principal de démarrer.5 Ouvrez la porte et versez 2 lasses de vinagre blanc sur le fond de la cuve.6 Pelleriz le porte et allerderez que le cycle d'achève. Si le problème n'est jusqu'à réséculté: répêz les opérations décrées clèssus avec 60 ml (1/4 de lasse) de crêtaux d'accide clíquie au lieu du vinagre. |
Avant d'appeler le service après-vente...
| Problème | Cause possible | Quote faître |
| Verres tachés. | Eau douce et trop de produit de lavage. | Si l'eau est douée, utilisez moins de produit de lavage et électionnnez un cycle plus court pour laver les verres. |
| Dépôts marrons ouJAumiltras sur lessurfaces de la cuve | Tache de l'é ou de calé | Enlevez les troche manuollement, à l'âge d'une solution d/2tasse d'eau de lavel et 3tasses d'eau chaudiè. |
| A VERTISSEMENTAvant se nettoyer la cuve, attendez 20 minutes après la fin du démiier cycle pour permettre aux résistances de se retrodir. Sans quid vous risquérçez des brûlures. |
| Des dépôts ferreaux dans l'âeupouvantdonner lieu à la formation d'une couche. | Checher un filtre spécial pour l'adouctement des aucs. |
| Dépôts blanchatisres surles surfaces de la cuve. | Médraux deau dure. | Nettoyez la cuve à l'éde d'une éponge trabibée de produit de lavage pour lave-valisette (mettzac des gants cacthose). Alin dévrier la formation de mousse n'utilizc que des produits espécifiques pour lave-valisette. |
| Le couvre du bas à produitde lavage ne éndéché pas. | La bocton n'est pas dans laposition de lernature | Tournez le bacton dans la position de ternature et glissez le disposatiif de vermouillage de la porte vers la gauche. |
| Présence de produit de lavagedans le couvre du bas. | Les assemblées empêchent insovertement du couverole du bac à produit de lavage. | Chaper de nouveau les assiettes, conformément aux Indicationsfournies. |
| Vapeur. | Phénomène normal. | De la vapeur sort au travers de l'ouverture à coté du dispositifde ventouillage de la porta pondani les opérations de seshageel de vidange de l'éau. |
| Traces noires ou grisessur les assemblées. | Das obliats en alainintem ont frotsécoentre les assemblées. | Éliminez ces traces à l'éde d'un produit de lavage légarementAbrasif. |
| Présence d'eau au longde la cuve. | Phénomène normal. | Une petite quantité d'eau propre autour de la vidange, en longde cuve, peut saient de maintainir l'air illide le joint. |
| Fultes du lave-valisalle. | Bac trop plein ou débordementsde produit de rignage. | Attention a ne pas trop renaprir la bac à produit de rignage. Les débordements de produit de rignage peuvent provquer uneformation importante de mousse. Essuyez les débordarontisavec un chiffon humide. |
| Le lave-valisalle n'est pas biend'aplácnb. | Assurez-vous que la lave-valisalle est correctement mise à niveau. |
Codes d'erreurs
En cas de dysfonctionnement, l'appareil affichera des codes d'erreurs pour vous avertir.
| Codes | Description | Causes possibles |
| L'Indicateur « 3en1 » clignote | durée de rempilssage trop longue | robinets pas ouvert ou prise d'eau insuffisante ou pression d'eau trop BAS |
| L'Indicateur « OptiA 60min » clignote | Débordement | Arrivée d'eau trop importante |
Attention
En cas de débordement d'eau, fermez l'alimentation d'eau principale avant d'appeler un technicien
Si il y a de l'eau dans le plateau du bas en raison d'un débordement ou d'une petite fuite, l'eau doit être entièrement évacuée avant de recoller le lave-vaisselle
| Hauteur: | 820 mm |
| Largeur: | 445 mm |
| Prolongeur: | 540 mm |
| Tension et charge: | Voir plaque signalétique |
| Pression de l'eau: | 0,04-1,0 MPa |
| Raccordement à la prise d'eau chaude: | maxi 60 °C |
| Alimentation électrique: | Voir plaque signalétique |
| Capacité: | 9 couverts |
Interventions
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez le résultat complet de votre appareil (modèle, type, nombre de série). Ces renseignements figurent sur la plaque signalétique.
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'usage exclusif de pièces détachées certifiées d'origine.
Pour en savoir plus sur tous les produits de la marque : Informations, conseils, les points de vente, les spécialistes après-vente. Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.
Vous pourrez nous contrecorrigé :
Service Consommateurs BRANDT BP 9526
65069 GERGY PONTOISE CEDEX
ou nouveau téléphoner au :
0892 02 88 01
1.14C(min) par directoire postfe
