MODE D'EMPLOI VH1200J BRANDT

GUIDE D'UTILISATION Lave-Vaisselle Chère Cliente, Cher Client, Vous venez d’acquérir un lave-vaisselle BRANDT et nous vous en remercions. Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu’il réponde au mieux à vos besoins. Innovant, performant, nous l’avons conçu pour qu’il soit aussi toujours facile à utiliser. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cuisinières, de sèche-linge, de lave-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-vaisselle BRANDT. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires. BRANDT Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

• Lavage économique et écologique ________________________

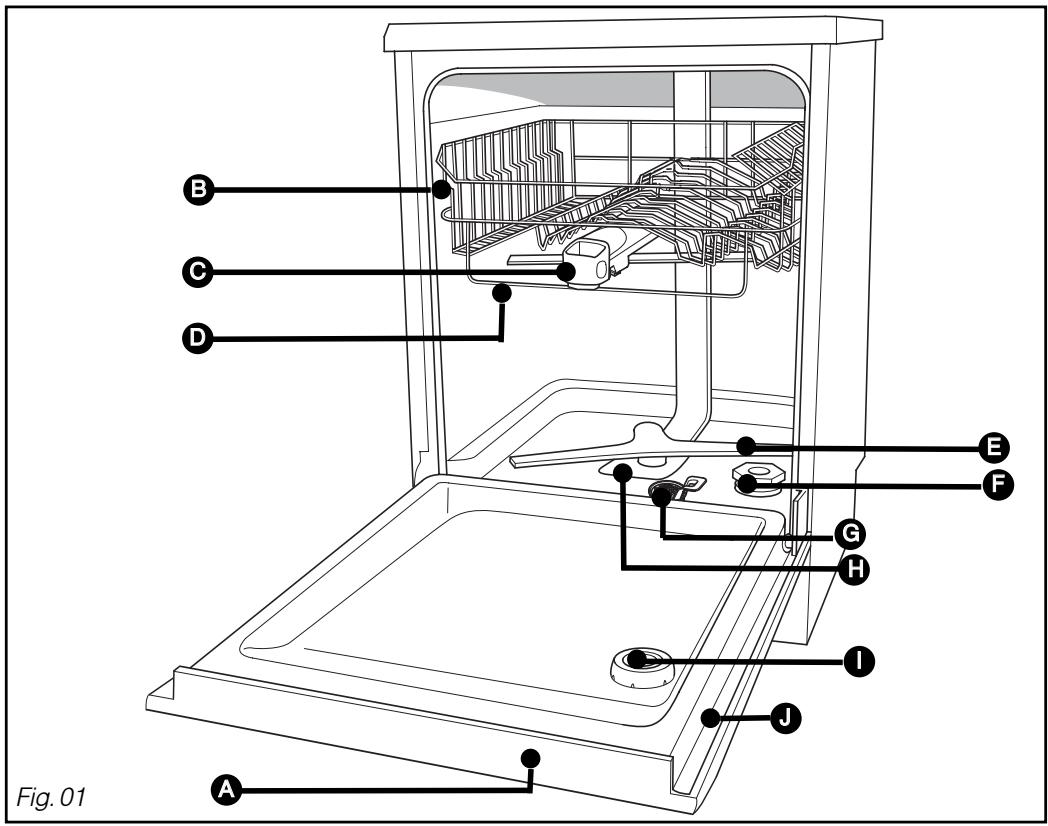

2 / DESCRIPTION DE VOTRE APPAREIL

• Présentation générale du lave-vaisselle______________________
• Présentation du bandeau de commande ____________________ 3 / INFORMATIONS
• La dureté de l’eau en France ______________________________

4 / A FAIRE AVANT LA PREMIERE UTILISATION

• Prendre connaissance de la dureté de l’eau__________________
• Nettoyage des filtres à déchets ____________________________

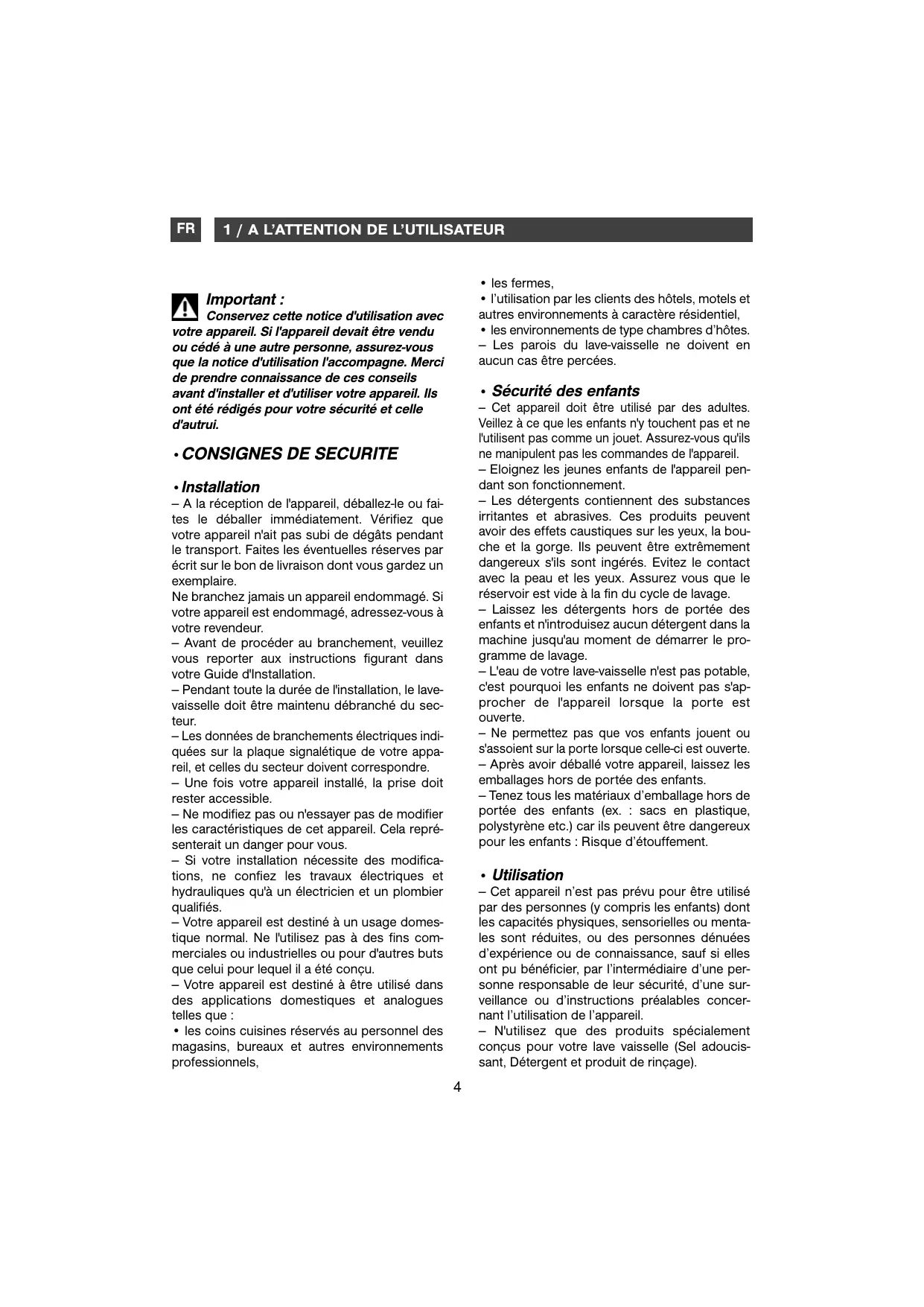

• l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel,
• les environnements de type chambres d’hôtes. — Les parois du lave-vaisselle ne doivent en aucun cas être percées. Important : Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• Sécurité des enfants — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. — Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. — Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage. — Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage. — L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte. — Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. — Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. — Tenez tous les matériaux d’emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d’étouffement. DE SECURITE

• Installation — A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur. — Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. — Pendant toute la durée de l'installation, le lavevaisselle doit être maintenu débranché du secteur. — Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre. — Une fois votre appareil installé, la prise doit rester accessible. — Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. — Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. — Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. — Votre appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels,

• Utilisation — Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. — N'utilisez que des produits spécialement conçus pour votre lave vaisselle (Sel adoucissant, Détergent et produit de rinçage).

— Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil. — N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion. — Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle. — Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil. — Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau. — Débranchez votre appareil avant toute intervention technique. — Evitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ceci afin d'éviter tout risque de dommage dû à la chaleur; — N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine. — Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage — En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

• PROTECTION DE L’ENVIRONNEMENT Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que, dans les pays de l’Union Européenne, les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Nous vous remercions pour votre collaboration à la protection de l'environnement.

• LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE — Débarrassez votre vaisselle des restes d’aliments (os, pépins...). — Ne prélavez pas votre vaisselle à la main (consommation d’eau inutile). — Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique. — Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures. — Evitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 9-10-11) ainsi que les indications mentionnées sur les emballages de produits. — Assurez-vous du bon réglage de l’adoucisseur d’eau (voir pages 10).

Réservoir à sel régénérant

Distributeur de produits de lavage

Distributeur de produit de rinçage

Bras d’aspersion inférieur

Plaque signalétique (Réf. S.A.V) Conseil : Ce guide d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

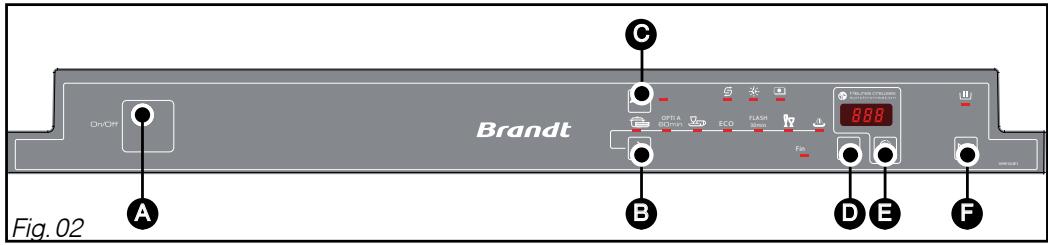

Les voyants : Sel : A On/Off : Appuyez sur cette touche pour mettre votre lave-vaisselle en marche. allumé ; vous indique le manque de sel régénérant. B Choix d’un programme : procédez par appui court successif sur la touche pour choisir votre programme. Liquide de rinçage : allumé ; vous indique le manque de produit de rinçage. C AUTO : appuyez sur cette touche pour sélectionner le programme automatique. TA B S Produits multifonction : allumé : indique que la fonction est activée ; les programmes sont alors automatiquement adaptés en cas d’utilisation de tablette multifonction. D Set :

• Un appui long : accès au réglage :
• Menu de réglage de l’adoucisseur. (Reportez-vous au chapitre 5 / Réglage de l’adoucisseur).
• Menu de réglage du signal sonore. (Reportezvous au chapitre 12 / La programmation). En cours : allumé ; vous indique que votre programme est en cours. E Choix d’un lavage en Départ différé ou en synchronisation “Heures Creuses”. End : allumé ; vous indique que votre programme est terminé. F Start/C : Appuyez sur cette touche pour démarrer votre programme. En cas d’erreur, pour annuler une sélection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes. Heures Creuses : allumé : votre lave-vaisselle a détecté sur le réseau électrique les heures creuses disponibles (voir page 20). Remarques : Un court signal sonore (bip) confirme la sélection de la touche, à l’exception de la touche “On/Off”.

• Il existe plusieurs types de produits. Comment choisir ? Pour que votre lave vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d’adoucissement de l’eau qui fonctionne avec du sel régénérant. Pour une vaisselle impeccable, préférez l’utilisation conjointe de produits classiques : ① Le produit de lavage pour un net-

• LA DURETÉ DE L’EAU EN FRANCE toyage parfait de la vaisselle (poudre, liquide ou tablettes standards). ② Le sel régénérant pour permettre le bon fonctionnement de l’adoucisseur d’eau de votre lave vaisselle. ③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d’eau. Important : N’utilisez en aucun cas de liquide pour vaisselle à la main. Pour un confort d’utilisation, et dans certaines conditions de dureté d’eau seulement < 25°F, les pastilles multifonction peuvent rendre superflue l’utilisation de liquide de rinçage et ou de sel.
• Les “2 en 1” contiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
• Les “3 en 1” contiennent des détergents, du liquide de rinçage et un agent faisant fonction de sel.
• Les “4 en 1”, “5 en 1”, ... contiennent des additifs qui préviennent par exemple l’usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l’inox. (TH) en Légende Dureté hydrotimétrie degré français (°F) adoucissement faible TH < 15°F non indispensable moyenne 15-40°F souhaitable forte 40-55°F recommandé très forte 55-70°F indispensable

• Le calcaire, l’eau de pluie en s’infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l’efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle. Plus une eau est calcaire plus elle est dite «dure». Important : Respectez les consignes du guide d’utilisation et les recommandations figurant sur l’emballage des détergents multifonction . Conseil : En cas de doute contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent. Selon la dureté d’eau de votre ville, utilisez les produits les mieux adaptés.

• PRENDRE CONNAISSANCE DE LA DURETE DE L’EAU Il est indispensable de connaître la valeur de la dureté de l’eau pour effectuer correctement le réglage de l’adoucisseur. Pour cela renseignez-vous auprès de votre service local de distribution des eaux. Cette information peut être indiquée sur votre facture d’eau. La valeur de dureté obtenue vous sera nécessaire au chapitre « réglage de l’adoucisseur » page suivante.

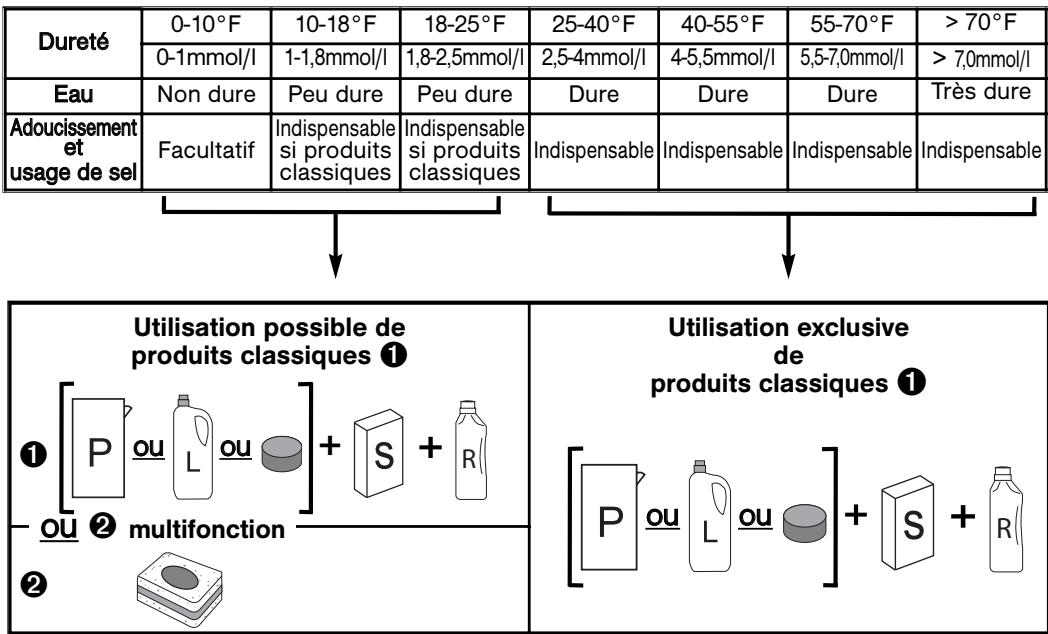

• TABLEAU DE DURETÉ Prenez connaissance dans le tableau ci-dessous de l’utilisation possible des divers produits en fonction de la qualité de votre eau. Dureté 0-10°F 0-1mmol/l 10-18°F 18-25°F 25-40°F 40-55°F 1-1,8mmol/l 1,8-2,5mmol/l 2,5-4mmol/l 4-5,5mmol/l 55-70°F 5,5-7,0mmol/l > 70°F > 7,0mmol/l Très dure Eau Non dure Peu dure Peu dure Dure Dure Dure Adoucissement Indispensable Indispensable Facultatif si produits si produits Indispensable Indispensable Indispensable Indispensable usage de sel classiques classiques Utilisation possible de produits classiques ➊

Utilisation exclusive produits classiques ➊

➊ produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple + S : Sel régénérant + R : produit de Rinçage ➋ produits multifonction : pastilles “multifonction”

• Procédez comme suit au réglage de l’adoucisseur sur le tableau de commande : — Ce réglage s’effectue à l’aide de la touche “SET” ; un appui long vous permet d’accéder au menu. OPTI A — L’écran affiche mode réglage. pour vous indiquer que vous êtes en — Procédez par appuis courts successifs sur la touche dureté de l’eau.Reportez-vous au tableau ci-dessous. E CO FLASH 30min Fin pour modifier ce réglage, selon la — L’appui sur “SET ” vous permet valider le réglage. — La validation est automatique après 10 secondes environ sans appui sur “S ET”. - Pour utiliser les pastilles multifonction vous devez sélectionner le réglage H0 ou H1 ou H2, selon la dureté de l’eau. < à 25°F (2,5 mmol/l) : voyant allumé Dureté Produits classiques Produits multifonction 0-10°F 10-18°F 18-25°F 25-40°F 40-55°F 55-70°F > 70°F 0-1mmol/l 1-1.8 mmol/l 1.8-2.5 mmol/l 2.5-4 mmol/l 4-5.5 mmol/l 5.5-7 mmol/l > 7 mmol/l

Important : Le réglage produits pour une dureté d’eau < à10°F ou < à 1 mmol/l désactive le voyant d’alerte de sel. Important : Il est très important de régler correctement l’adoucisseur. - En cas de réglage trop faible risques de traces calcaires. - En cas de réglage trop fort risque d’opalisation des verres. En cas de déménagement, ajuster de nouveau le réglage de l’adoucisseur.

• Le chargement des produits lessiviels. (Fig. 03-04-05) Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommandés pour lave vaisselle.

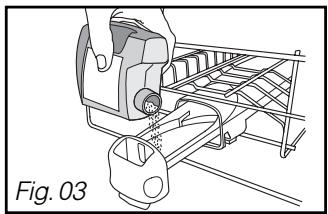

• Les poudres ou les liquides dans le tiroir du distributeur (Fig 03) Remplissez au moins jusqu’au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d’ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes. - Fermez le distributeur.

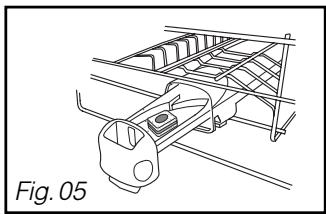

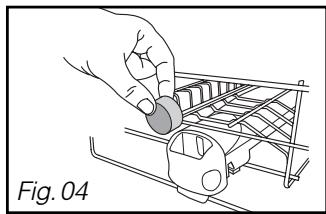

• Les pastilles “multifonction” ou classiques (Fig 04 et 05) Disposez la pastille dans le compartiment extérieur (Fig 04), ou, pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l’intérieur. (Fig 05). - Fermez le distributeur. Fig. 03 Fig. 04 Fig. 05 Important : Conservez ces produits hors de portée des enfants et à l’abri de l’humidité. N’utilisez que des produits spécialement conçus pour lave-vaisselle.

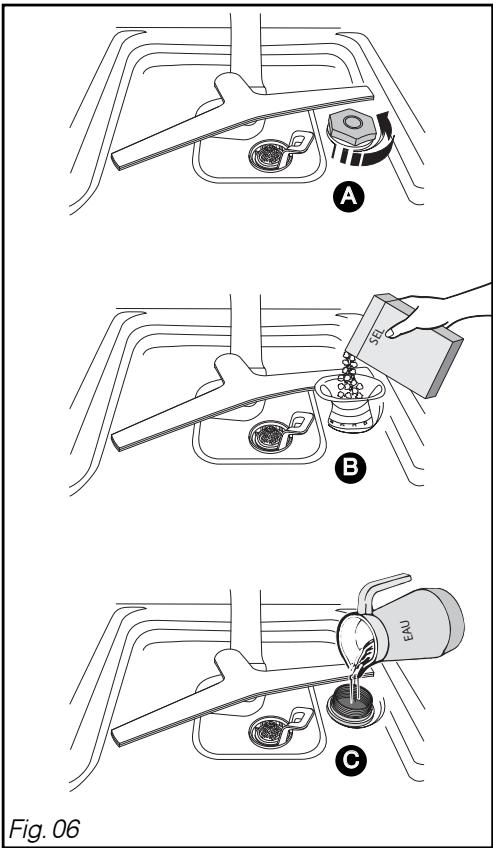

• Le chargement du sel régénérant (Fig. 06) Important : Utilisez du sel régénérant spécial lave-vaisselle, n’utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d’endommager votre appareil.

SEL A Dévissez et enlevez le bouchon du réservoir de sel. B Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l’entonnoir livré avec votre lavevaisselle. C La première fois, complétez avec de l’eau jusqu’au bord du réservoir.

• Repérage du niveau de sel régénérant : Il s’éclaire lorsqu’il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu’à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n’est pas complet) par exemple lors de la mise en service avec l’échantillon.

Fig. 06 Important : En cas de débordement du sel, il est recommandé d’enlever les cristaux de sel pour éviter les risques d’oxydation de la cuve et effectuez un programme de trempage. Revissez bien à fond le bouchon du réservoir.

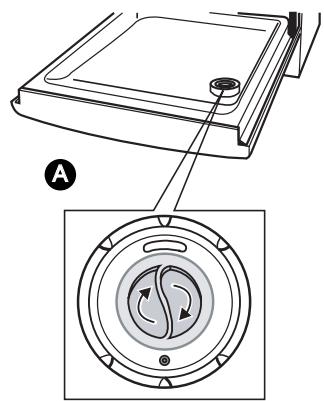

• Le chargement du produit de rinçage (Fig. 07) Important : Utilisez du produit de rinçage spécial lavevaisselle qui vous permettra d’obtenir une vaisselle sèche et brillante.

A B Remplissez le réservoir de produit de rinçage à la mise en service jusqu’à affleurer le haut du levier de réglage. Le règlage d’origine est 2. Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d’augmenter le règlage en tournant le levier (fig 07 C ) sur la position 3. - Refermez bien à fond.

Conseil : La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

• Repérage du niveau de liquide de rinçage :

Il s’éclaire lorsqu’il faut ajouter du produit.

Fig. 07 Important : En cas de débordement du produit sur la porte lors du remplissage, épongez l’excès pour éviter la formation de mousse.

Capacité de lavage : 13 couverts Très important : Vaisselle non appropriée pour le lavage en machine - Les planches à découper en bois, - Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur, - Les objets en étain et en cuivre, - La vaisselle et les couverts collés, - Les couverts avec manches en bois, en corne ou en nacre, - Porcelaine antique ou peinte à la main. Lors d’achat de vaisselle, verres, couverts, faites-vous confirmer qu’ils sont bien appropriés à un lavage en machine.

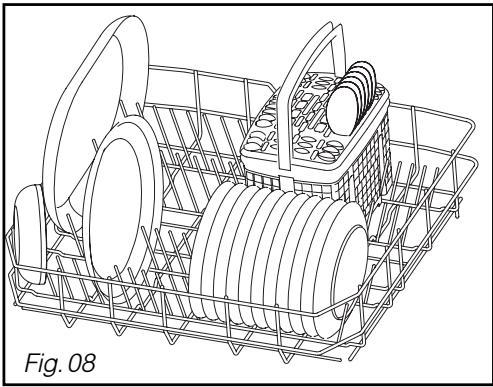

• LE PANIER INFÉRIEUR Disposez votre vaisselle de façon à ce que l’eau puisse circuler librement et asperger tous les ustensiles. Placez les plats, les poêles de grand diamètre sur les côtés. Evitez d’intercaler, d’accoler et de superposer les assiettes plates et creuses. (Fig. 08) Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modèle). Conseil : Fig. 08 Lorsque vous rentrez le panier inférieur vérifiez qu’aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet. Déchargement de la vaisselle Videz d’abord votre panier inférieur pour éviter de faire tomber d’éventuelles gouttes d’eau du panier supérieur sur le panier inférieur. Fig. 09

• LE PANIER SUPÉRIEUR Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc... Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...). Vous pouvez ranger également tasses, louches etc... sur les supports escamotables (Fig. 10) Conseil : panier à couverts Orientez le creux des verres, des tasses, des bols vers le bas. Fig. 10

• Réglage en hauteur du panier supérieur (selon modèle) Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé. (Fig. 11) ① Réglage en POSITION HAUTE : Soulevez doucement votre panier de chaque coté jusqu’à enclenchement. Fig. 11 ② Réglage en POSITION BASSE : Soulevez votre panier à fond des deux côtés pour déverrouiller et raccompagnez le ensuite jusqu’à la position basse. Important : Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l’horizontale.

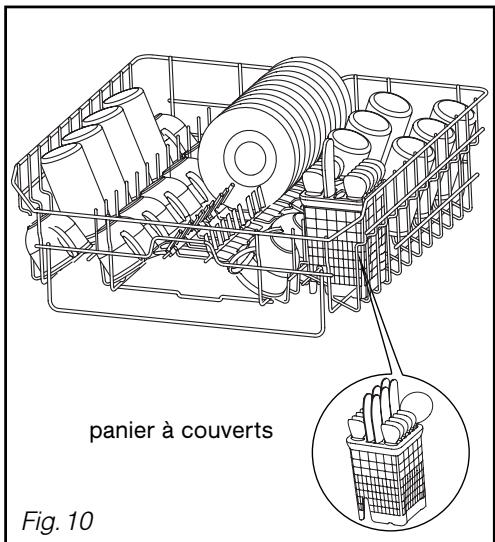

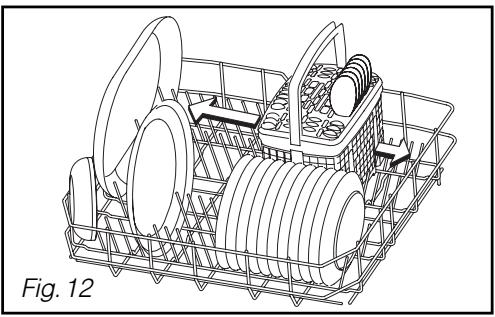

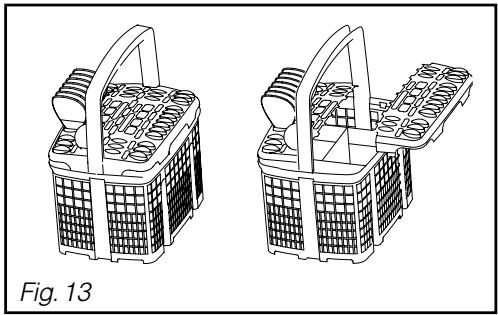

• LE PANIER A COUVERTS Le panier a couverts est coulissant pour vous permettre un chargement modulable. Il peut être disposé à n’importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12). Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle). Fig. 12 Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13) Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement. Orientez les manches de couverts vers le bas. Fig. 13 Important : Pour des raisons de sécurité nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d’accident). Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur. Evitez de laver dans votre lave-vaisselle les couverts dotés d’un manche en corne. Séparez l’argenterie des autres métaux en utilisant la grille de séparation.

• Porte mal fermée L’écran clignote lorsque la porte n’est pas ou mal fermée.

• Verrouillage accès programme Pendant la durée du programme l’accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

• La sécurité anti-débordement Ce système active automatiquement la pompe de vidange si le niveau d’eau dans la cuve atteint une hauteur anormale.

• La sécurité anti-fuite Ce système interrompt l’alimentation d’eau si une fuite est détectée sous l’appareil.

• Affichage en cas d’anomalies L’écran affiche le code de l’anomalie : reportez-vous au tableau page 24. Remarque : Pour déverrouiller, appuyez sur la touche

pendant trois secondes.

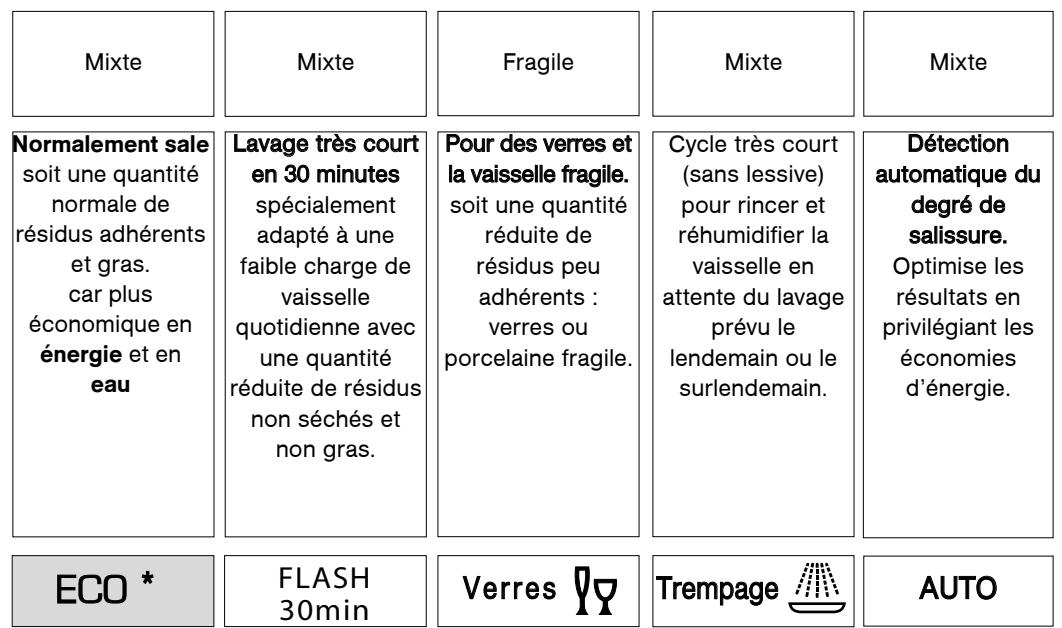

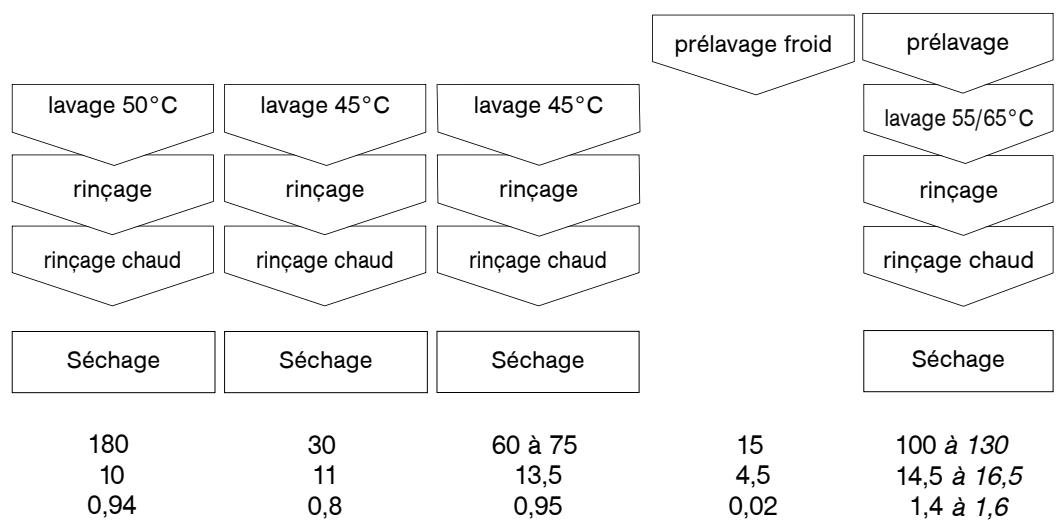

• TABLEAU DES PROGRAMMES Type de vaisselle : - porcelaine, casseroles, couverts, verres, etc... Quantité, type, état des résidus alimentaires. Programmes Déroulement du programme. à titre indicatif Durée (min) eau (l) énergie (kWh) Résistante Mixte Mixte Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc.. Lavage court en 60 minutes spécialement adapté à une vaisselle quotidienne avec une quantité réduite de résidus peu adhérents. Normalement sale Lavage en basse température, économique et particulièrement adapté aux lessives compactes enzymatiques.

Intensif prélavage prélavage chaud lavage 70°C lavage 60°C lavage 55 °C rinçage rinçage rinçage rinçage chaud rinçage chaud rinçage chaud Séchage Séchage Séchage 120 à 140 14,5 à 16,5 1,7 à 1,8

1,3 à 1,4 130 à 150 14,5 à 16,5 1,3 à 1,4 Ces valeurs se réfèrent : - à des conditons normales d’utilisation avec des produits séparés (détergents, sel, produit de rinçage). - à des conditions d’utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l’eau, du réglage de l’adoucisseur, de la présence de produit de rinçage et la tension de l’alimentation.

Mixte Mixte Fragile Normalement sale Lavage très court Pour des verres et soit une quantité en 30 minutes la vaisselle fragile. normale de spécialement soit une quantité résidus adhérents adapté à une réduite de et gras. faible charge de résidus peu car plus vaisselle adhérents : économique en quotidienne avec verres ou énergie et en une quantité porcelaine fragile. eau réduite de résidus non séchés et non gras.

FLASH 30min Verres Mixte Mixte Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain. Détection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d’énergie. Trempage prélavage froid AUTO prélavage lavage 50°C lavage 45°C lavage 45°C rinçage rinçage rinçage rinçage rinçage chaud rinçage chaud rinçage chaud rinçage chaud Séchage Séchage Séchage Séchage

0,8 60 à 75 13,5 0,95 Programmes préconisés :

EN50242 IEC 436/DIN 44990 mode "Arrêt" : 0.8W mode "Laissé sur marche" : 1.4W

4,5 0,02 100 à 130 14,5 à 16,5 1,4 à 1,6

Conseil : Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l’état des résidus alimentaires.

• Mise en marche de l’appareil Appuyez sur la touche “On/Off” A pour mettre l’appareil sous tension.

• Départ immédiat d’un programme Choisissez votre programme en appuyant sur l’une ou l’autre touche B . Durée du programme Le voyant associé au programme s’allume. Temps restant du programme L’afficheur indique la durée du programme. F , refermez la porte, le Appuyez sur programme commence. Fin du programme Le temps se décompte au fur et à mesure du déroulement du programme. L’afficheur indique le temps restant du programme Un court signal sonore (bip) confirme la sélection de la touche, à l’exception de la touche “On/Off”.

• L’OPTION HEURES CREUSES Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF heures creuses. En sélectionnant cette option votre lave-vaisselle démarrera automatiquement la nuit, sur la plage horaire la plus favorable pour les économies d’énergie.

• Recherche de la période “Heures Creuses” Cette phase est activée à la première mise sous tension. Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.

• Lancement d’un programme en Attente départ programme en heures creuses “Heures Creuses” Choisissez votre programme en appuyant sur l’une ou l’autre touche de programme B . Appuyez sur la touche “Départ différé”. L’afficheur indique HC (dans le cas d’heures creuses disponibles). Validez en appuyant sur Refermez la porte. Le programme démarrera à la réception du signal “d’Heures Creuses”. Temps restant du programme Fin du programme

• Départ différé d’un programme Attente Départ différé Programmez le départ différé, d’heure en heure (1 H à 12 H), en appuyant sur la touche “Départ Différé” D . Validez en appuyant sur . F Refermez la porte. L’écran décompte d’heure en heure jusqu’au départ du programme.

• Fin d’un programme Fin du programme Le voyant “End” clignote 15 minutes avant la fin du programme. L’écran affiche le voyant “End” est allumé “fixe”.

• Réglage signal sonore

• Annulation d’un programme Le réglage permet d’activer ou de désactiver le bip en fin de programme. — Accédez au réglage par un appui long sur “SET” C jusqu’à entendre un double signal sonore (bip long). Sélectionnez votre choix en appuyant sur la touche “Départ différé” D : - bip activé : un signal sonore se fait entendre et le voyant “End” clignote, l’écran affiche “ bi P ”. - bip désactivé : aucun signal sonore et le voyant “End” est éteint. La validation est automatique, après 10 secondes environ. A tout moment il est possible d’annuler un programme en appuyant sur la touche F pendant quelques secondes.

• Arrêt de l’appareil Lorsque que le programme est terminé, appuyez sur la touche “On/Off” A .

Le système de filtration est composé de plusieurs éléments : A - Le filtre à déchets. B - Le grand filtre principal.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal B à l’aide d’une éponge pour éviter que ces déchets ne bouchent les bras d’aspersion. Orienter le moulinet comme sur le dessin. (Fig. 14)

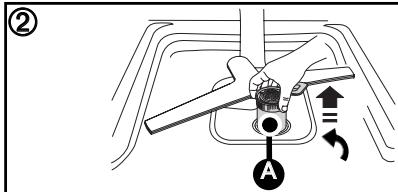

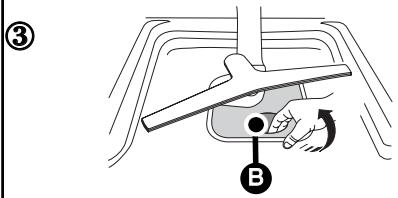

➁ Dévissez d’un quart de tour le filtre à déchets puis le retirer A . ③ Retirez le filtre principal B . ④ Retirez le tamis micro filtre

C . ⑤ Nettoyez soigneusement les filtres

B et C sous l’eau courante. (Fig. 15) Remontage : Procédez dans l’ordre inverse en positionnant les filtres C B puis A .

Fig. 15 Important : N’oubliez pas de verrouiller le filtre à déchets A en le tournant d’un quart de tour bien à fond.

• Périodiquement Effectuez tous les 3 ou 4 mois, un programme spécial d’entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce. Important : Conservez ce produit hors de portée des enfants.

• Arrêt prolongé Nettoyez complètement votre lave-vaisselle, puis débranchez l’alimentation électrique et fermez le robinet d’arrivée d’eau. Maintenez votre lave-vaisselle hors gel. Conseil : Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d’alcool, de diluant. Utilisez un chiffon ou une éponge.

• Entretien courant Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

• RECAPITULATIF DES DEFAUTS d01 : défaut d'alimentation eau (robinet) d07 : défaut Débordement / Antifuite d02 : défaut vidange d08 : défaut de distribution arrosage d03 : défaut de chauffage d11 : défaut capteur de pression d04 : défaut température d12 : défaut remplissage (détection entrée eau) d05 : défaut moteur d13 : défaut de chauffage d06 : défaut moteur d14 : défaut d’installation: mauvais raccordement vidange ou débit et robinet insuffisant. - système de filtration encrassé. Conseil : Lorsqu’un des défauts ci-dessus est survenu et en cas d’appel à un dépannneur, n’oubliez pas de lui communiquer le message affiché (leds clignotantes) afin de lui faciliter la tâche.

• A LA MISE EN SERVICE Problème Causes possibles Que faire ? La porte retombe lourdement à - ressorts de porte pas assez - serrer les 2 vis tendeurs accesl'ouverture (modèle intégrable) tendus pour compenser le sibles en partie inférieure, aupoids du panneau. dessus des pieds avant. La porte ouverte ne reste pas à - ressorts de porte trop tendus. - desserrer les 2 vis tendeurs l'horizontale ou remonte trop accessibles en partie inférapidement (modèle intégrable) rieure, au-dessus des pieds avant. - équiper l'appareil d'un panneau - absence de panneau bois. bois (panneau agglo si provisoire), et régler les ressorts. La porte "accroche" à la ferme- - appareil bancal - réglez les pieds. ture - porte mal centrée par rapport - recentrer en réglant les pieds à la cuve. AR. Le panier supérieur ne tient pas - mauvaise manipulation (le - manœuvrer plus progressiveen position haute panier est tiré trop vite vers le ment (voir notice), un côté haut). puis l’autre. Petite fuite autour ou sous l'appareil (déplacer l'appareil pour mieux localiser la fuite) Petite fuite à la porte - fuite au robinet. - vérifier présence joint et resserrer écrou. - fuite provenant de l'appareil. - fermer l'arrivée d'eau et appe(cf tableau défaut 07). ler un technicien. - appareil bancal, pas de niveau. - ajuster les pieds réglables. - porte mal centrée par rapport - régler les pieds AR à la cuve.

• LES VOYANTS Problème Le voyant sel ne s'éteint pas Causes possibles Que faire ? - absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. - faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. Les voyants s'allument tous les - programmation erronée. - annuler la programmation en uns après les autres cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation. - mauvaise position du sélecteur - positionner le sélecteur en Un voyant clignote, le prode programme (entre 2 crans). face du programme. gramme ne démarre pas.

• LIÉ À LA PROGRAMMATION, AFFICHAGE Problème Causes possibles Que faire ? Le cycle dure trop longtemps. - les programmes économes en - utiliser ces programmes de énergie durent plus longtemps, préférence de nuit, quand la car ils compensent les T° plus durée et le délai de fin ne sont basses de lavage et séchage pas importants. par une durée plus longue de brassage et de séchage. L'appareil fait disjoncter - ampérage insuffisant pour ali- - vérifier ampérage de la prise menter tous les appareils en (10A mini) et capacité du service simultanément. compteur. - appeler un technicien. - défaut interne à l'appareil. L'appareil ne démarre pas - absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - vérifier prise et fusible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur - erreur sélection et blocage Départ et reprogrammer. programme. - appui trop long (>2") sur bou- - faire juste une impulsion sur touche Départ pour lancer le ton départ. programme. - appareil en sécurité (anti-fuite). - appeler un technicien. (cf tableau défaut 07).

Problème L'appareil ne redémarre pas L'appareil ne vidange pas (cf tableau défaut 02). L'appareil est bloqué (cf tableau défaut 14). Causes possibles Que faire ? - ouverture de la porte en cours - attendre la fin de la temporisade cycle de lavage. tion de reprise de cycle (gestion interne réalisée par l’appareil). - opercule sur siphon d'évier - retirer l'opercule. non retiré. - tuyau vidange coudé. - vérifier passage correct du tuyau derrière l'appareil. - filtres totalement obstrués. - démonter et nettoyer les filtres et le puits de vidange. - pompe bloquée. - relancer un programme trempage. Si défaut persiste, appeler un technicien. - installation de vidange non - respecter les cotes d’installaconforme : vidange trop basse tion de la canne de vidange. ou tuyau trop enfoncé. - syphonnage : l’appareil vidange en même temps qu’il remplit. - système de filtration encrassé. - Nettoyer les filtres.

• MAUVAIS RÉSULTAT DE LAVAGE Problème Causes possibles Que faire ? Traces alimentaires, redéposi- - vaisselle mal disposée (mas- - bien ranger la vaisselle, utiliser tions, "grains de sable" dans les quée par autre pièce plus les zones et accessoires les verres grande ou située au-dessous, mieux adaptés à chaque type pièces accolées, emboîtées). de pièces (voir notice). - moulinet supérieur bloqué par - vérifier libre rotation du moulinet couvert, plat.. (fil gabarit), régler le panier en position haute si besoin. - filtre mal verrouillé se soulève - vérifier placage et verrouillage pendant le lavage. du filtre (le tourner "à fond" vers la droite). - tamis microfiltre encrassé. - démonter et nettoyer tous les filtres (à l'eau tiède), y compris le tamis (1 fois par mois). - Une ou plusieurs ouïes de - démonter le moulinet en tourmoulinet bouchées. nant le levier d’un quart de tour et le nettoyer sous le robinet (n’utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet. Traces graisseuses - dose lessive trop faible, les- augmenter la dose, essayer une sive peu performante, produit autre lessive. éventé. - programme mal adapté (trop - choisir programme avec tembasse T°, durée trop courte). pérature supérieure.

• MAUVAIS RÉSULTAT DE LAVAGE... Traces blanches (identifier nature des traces) - pellicule calcaire (s'enlève au vinaigre). - traces de sel (goût salé sur vaisselle). Traces blanches (identifier nature des traces) - opalisation du verre par eau trop douce (ne s'efface pas). - vérifier présence de sel dans réservoir (voyant éteint = OK). - vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. - eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel. - vérifier la bonne fermeture du bouchon de pot à sel. - vérifier dureté de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessives en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur). Traces colorées (thé, vin, café) - pièces de vaisselle mal disposées. - dose lessive insuffisante ou lessive pas assez performante. - programme trop basse température. - orienter les creux des récipients vers les jets. - augmenter la dose, essayer une autre lessive. - choisir un programme mieux adapté avec une température plus élevée. - si vous utilisez un produit mul- - utilisez l’option “4 “en 1” (selon modèle). tifonction. Traces de coulures ou gouttes - manque produit de rinçage ou sur verres dose insuffisante. - vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure. - produit de rinçage périmé ou - remettre produit récent (un inefficace. bon produit se dilue facilement et mousse dans l'eau froide). - si vous utilisez un produit - utilisez l’option “4 “en 1” (selon multifonction. modèle). Traces séchées sur verres, net- - si vous utilisez un produit teté insuffisante. multifonction.

- utilisez l’option “4 “en 1” (selon modèle).

• MAUVAIS FONCTIONNEMENT Problème Remplissage en permanence Beaucoup de déchets sur le grand filtre en fin de cycle. Traces de rouille sur inox Causes possibles - canne de vidange tombée au sol. - orifice vidange située trop bas par rapport à l’appareil .(cf tableau défaut 12). - les filtres et le puits de vidange sont bouchés par excès de salissures. Que faire ? - vérifier l’installation de vidange. - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiettes avant de les mettre dans le lave-vaisselle. - qualité inox (couteaux en parti- - utiliser couverts “spécial laveculier) non adaptés au lavage vaisselle”. en machine. - vérifier bonne fermeture du bouchon pot à sel.

• MAUVAIS RÉSULTAT DE SÈCHAGE Problème Nombreuses gouttes sur les verres Causes possibles Que faire ? - manque produit de rinçage ou - vérifier voyant et remplir comdose insuffisante. plètement le réservoir. - la dose n'est pas distribuée. - si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien. - positionnement de vaisselle. - pour atténuer le phénomène, disposer la vaisselle de façon à limiter le plus possible les rétentions d'eau, laisser si possible la porte entrouverte quelques minutes. Gouttes sur vaisselle en plasti- - ces articles isolants ont une que, revêtement téfal… faible masse calorifique. - les disposer au mieux en privilégiant si possible le panier supérieur. Moins bon séchage en programme rapide - sur les programmes rapide, la - sélectionner un programme T° et la durée de séchage sont rapide à bon escient ou laisser réduites pour limiter la durée la porte entre-ouverte queldu cycle au maximum. ques minutes. Condensation sur parois de la contre-porte ou de la cuve. - de la condensation peut se produire sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

• RELATIONS CONSOMMATEURS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.
• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

=> tarif en vigueur au 1er avril 2004. Fig. 16

Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine.

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint Ouen L’Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
