Type de produit	Chauffe-sauna électrique avec éclairage LED intégré
Marque	Harvia
Modèle	HPC3L
Dimensions (diamètre × hauteur)	Ø 320 mm × 520 mm
Poids	Environ 18 kg
Alimentation électrique	230 V monophasé, 50/60 Hz
Puissance de chauffe	7 à 9 kW
Tension de sortie éclairage	12 V DC
Température de couleur éclairage	3000-3200 K (blanc chaud)
Classe d'efficacité énergétique	E (source lumineuse)
Matériau du corps	Acier inoxydable
Volume de la pièce recommandé	10-20 m³
Type de montage	Sur socle ou avec collier d'encastrement (optionnel)
Capacité en pierres	Environ 20-30 kg
Fonctions principales	Chauffage du sauna, éclairage LED intégré, gestion électronique
Pièces détachées disponibles	Résistance, carte électronique, bloc LED, pierres de sauna
Nettoyage et entretien	Essuyer avec un chiffon humide, vérifier les connexions électriques
Indice de protection	IPX4

FOIRE AUX QUESTIONS - HPC3L HARVIA

Quelle est la puissance de chauffe du modèle HPC3L ?

La puissance de chauffe est de 7 à 9 kW, adaptée à un volume de sauna de 10 à 20 m³.

Comment installer l'éclairage LED intégré ?

L'éclairage LED fonctionne en 12 V DC. Connectez le transformateur fourni au secteur 230 V, puis reliez les fils V+ (rouge/brun) et V- (noir/bleu) au bloc LED.

Quel type de pierres utiliser avec ce chauffe-sauna ?

Utilisez des pierres de sauna spéciales, généralement en péridotite ou olivine, de diamètre 5-10 cm. Ne pas utiliser de pierres de rivière.

Comment régler la température de chauffe ?

La température est contrôlée par un thermostat intégré. Tournez le bouton pour régler la température souhaitée (généralement entre 60 et 100 °C).

Puis-je encastrer ce modèle dans une paroi de sauna ?

Oui, le modèle est compatible avec un collier d'encastrement (vendu séparément). Suivez les instructions pour une installation sécurisée.

Comment nettoyer l'appareil ?

Nettoyez l'extérieur avec un chiffon doux et humide. Ne pas utiliser de produits abrasifs. Vérifiez régulièrement les connexions électriques.

Que faire si l'éclairage LED ne fonctionne pas ?

Vérifiez d'abord le transformateur 230V/12V. Si le transformateur est OK, le bloc LED est peut-être défectueux et doit être remplacé (référence HPC3L-LED).

Quelle est la classe d'efficacité énergétique de la source lumineuse ?

La source lumineuse intégrée est de classe E selon la réglementation européenne.

Comment remplacer une résistance défectueuse ?

Débranchez l'appareil, retirez le capot, déconnectez les fils de la résistance défectueuse et installez une neuve (réf. HPC3L-RES). Faites appel à un professionnel si nécessaire.

Y a-t-il une protection contre la surchauffe ?

Oui, l'appareil est équipé d'un limiteur de température qui coupe le chauffage en cas de surchauffe anormale. Ne jamais couvrir l'appareil.

MODE D'EMPLOI HPC3L HARVIA

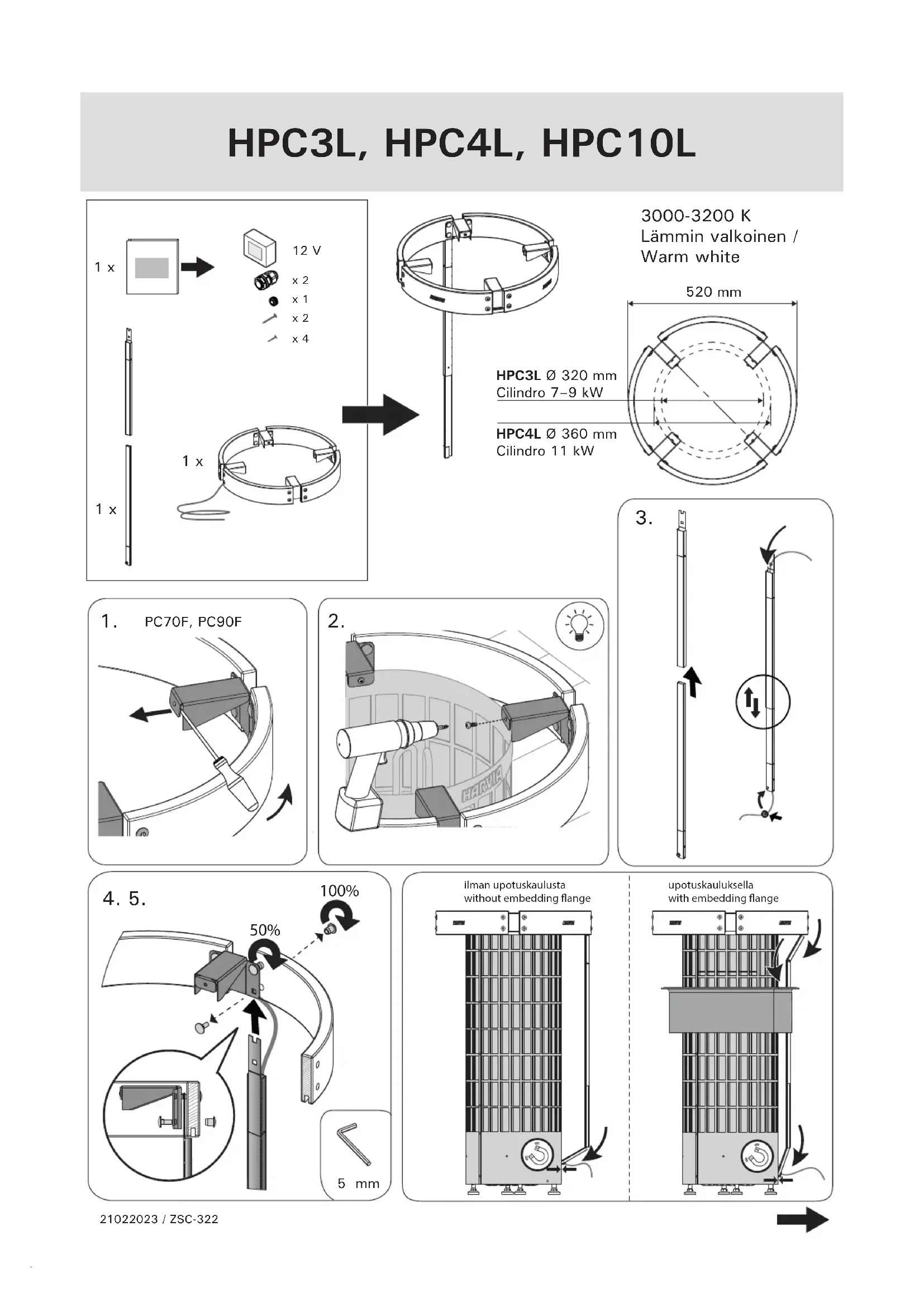

HPC3L, HPC4L, HPC10L

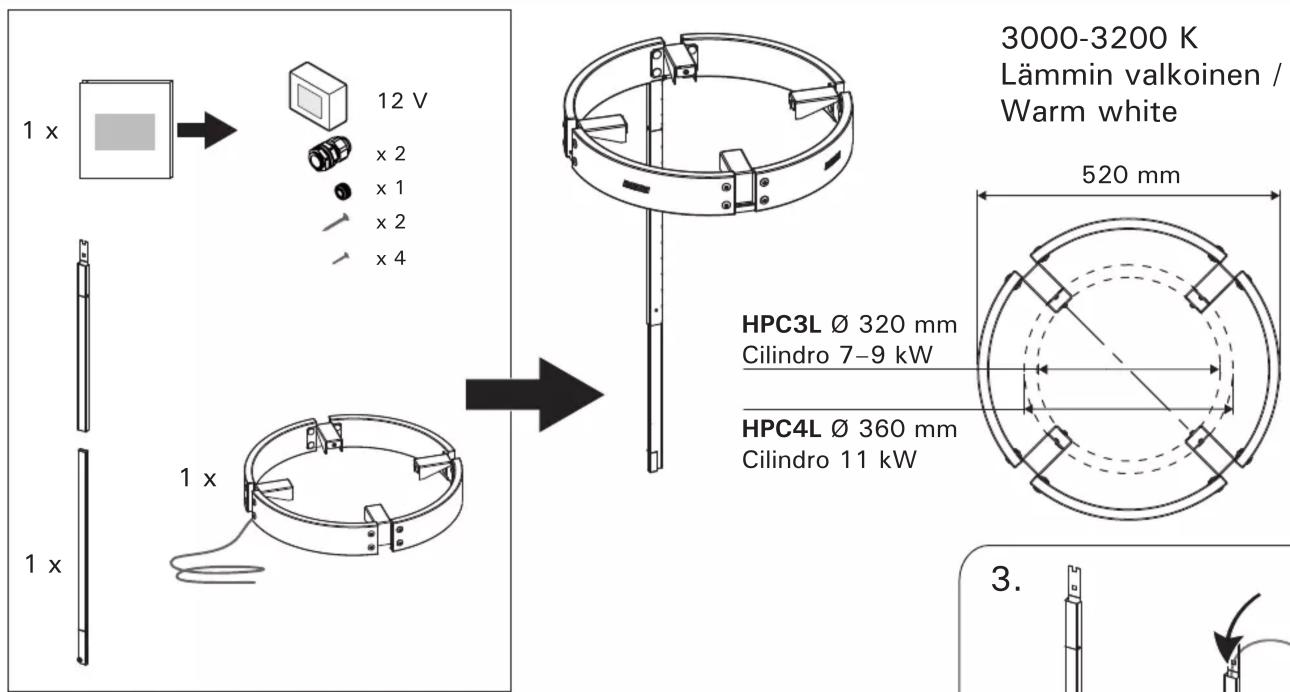

1 x 12 V x 2 x 1 x 2 x 4 1 x 3000-3200 K Lämmin valkoinen / Warm white 520 mm HPC3L Ø 320 mm Cilindro 7–9 kW HPC4L Ø 360 mm Cilindro 11 kW 3.

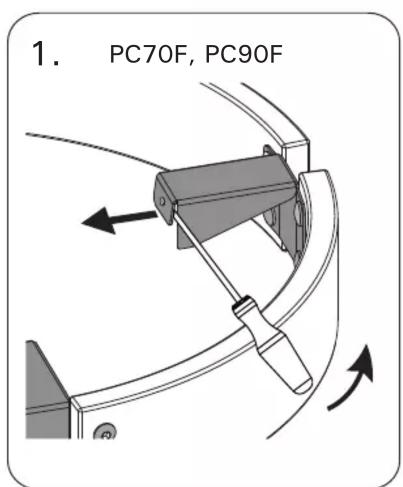

1. PC70F, PC90F

Diagram of a robotic arm operating inside a circular chamber with a light bulb icon (no text or symbols)

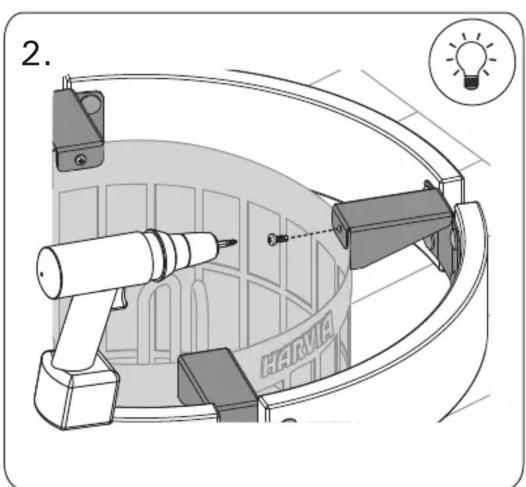

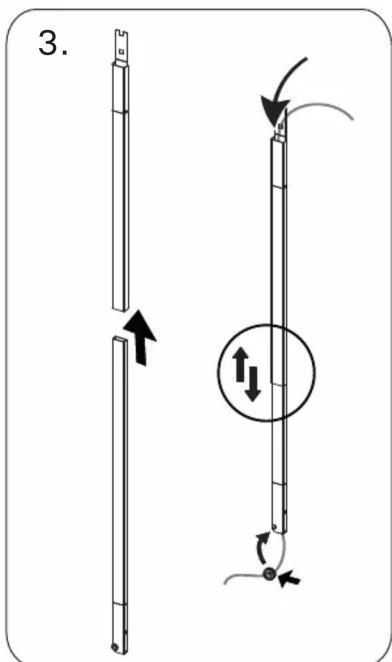

3.

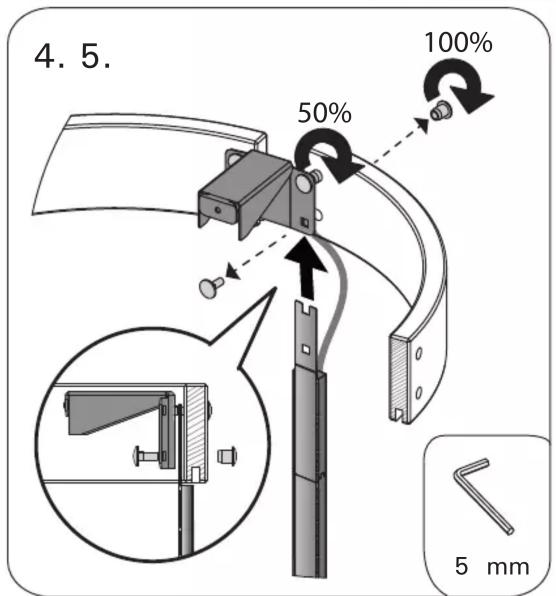

4. 5. 50% 100% 5 mm

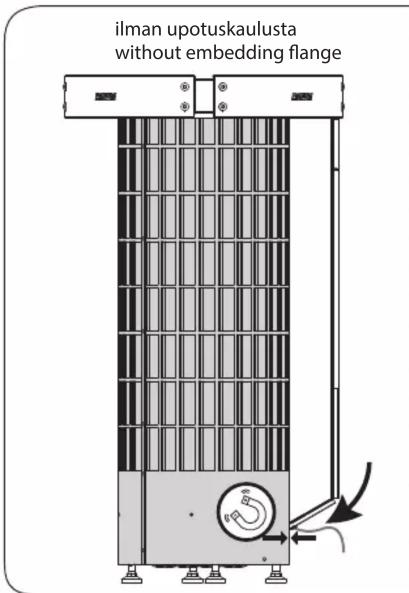

ilman upotuskaulusta without embedding flange

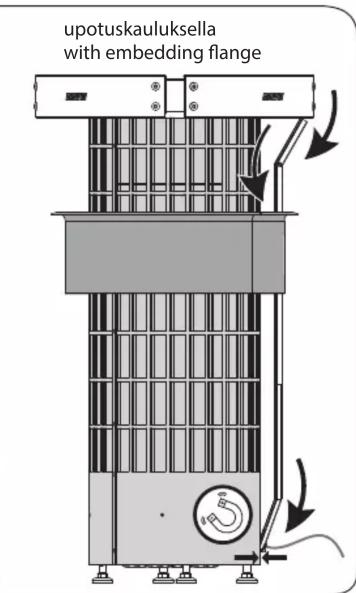

upotuskauluksella with embedding flange

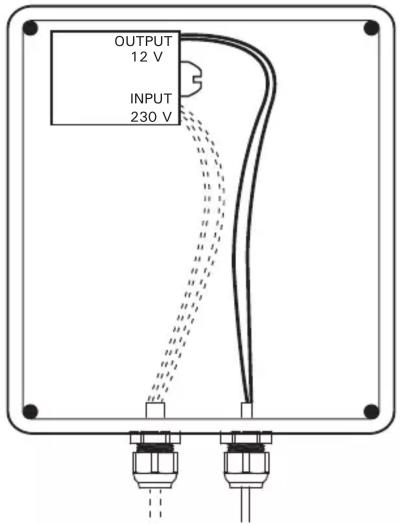

OUTPUT 12 V INPUT 230 V

FI: Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on E.
SV: Denna produkt innehåller en ljuskälla med energieffektivitetsklass E.
EN: This product contains a light source of energy efficiency class E.
DE: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E. RU: Энергоэффективность данного продукта использует источник света класса E.
ET: Toode sisaldab energiatõhususe klassi E valgusallikat.
FR: Ce produit contient une source lumineuse de classe d'efficacité énergétique E.

230V LED

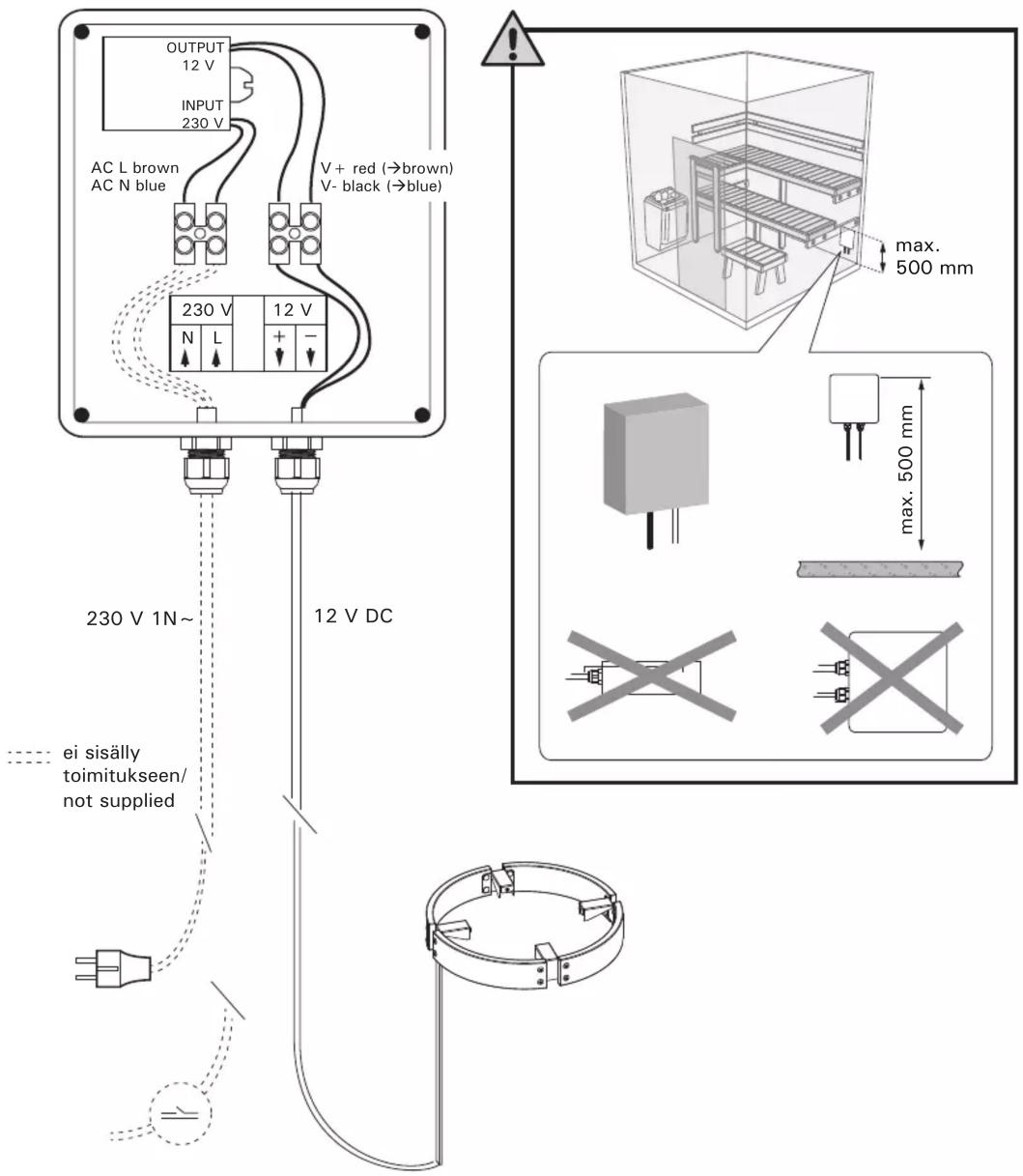

OUTPUT 12 V INPUT 230 V AC L brown AC N blue V+ red (→brown) V- black (→blue) 230 V N L 12 V + - 12 V DC 230 V 1N~ ei sisälly toimitukseen/ not supplied max. 500 mm max. 500 mm
