Type de produit	Lave-vaisselle
Marque	Privileg
Modèle	RCIE 2B19 A
Tension d'alimentation	220-240 V
Fréquence	50 Hz
Puissance de chauffage	2000 W (estimation)
Capacité	12 couverts (estimation)
Nombre de programmes	6 (estimation)
Classe énergétique	A+ (estimation)
Niveau sonore	47 dB (estimation)
Poids net	45 kg (estimation)
Matériau de la cuve	Inox
Raccordement électrique	Prise de courant avec terre
Consignes de sécurité	Lire et respecter les instructions du guide de réparation
Pièces détachées	Disponibles sur le site Whirlpool pieces-detachees.whirlpool.fr
Réparabilité	Schéma électrique et guide de réparation fournis

FOIRE AUX QUESTIONS - RCIE 2B19 A PRIVILEG

Comment installer mon lave-vaisselle Privileg RCIE 2B19 A ?

Placez l'appareil à niveau sur un sol stable. Branchez-le sur une prise avec terre. Raccordez l'arrivée d'eau et le tuyau de vidange selon le manuel fourni.

Quels programmes de lavage sont disponibles ?

En général, ces modèles proposent un programme Eco, Intensif, Quotidien, Rapide, Verre et un programme de rinçage. Consultez le tableau des programmes dans la notice.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez l'alimentation électrique, la porte bien fermée, le verrouillage de porte, et que le programme est sélectionné. Consultez le guide de dépannage.

Que signifie le code erreur E1 ?

Le code E1 indique un problème de remplissage d'eau. Vérifiez le robinet d'arrivée d'eau, le tuyau et le filtre d'entrée.

Comment nettoyer le filtre ?

Retirez le panier inférieur, dévissez le filtre cylindrique, nettoyez-le sous l'eau courante. Replacez-le correctement. Faites-le régulièrement.

Comment ajouter du sel régénérant ?

Ouvrez le bouchon du réservoir de sel (en bas de la cuve), remplissez avec du sel spécifique, puis refermez. Ajustez le réglage de dureté de l'eau.

Où se trouve le réservoir de produit de rinçage ?

Il est situé à l'intérieur de la porte, à côté du compartiment à détergent. Ouvrez le bouchon et versez le produit jusqu'au repère maximum.

Pourquoi ma vaisselle n'est-elle pas propre après un cycle ?

Cause possible : filtre sale, bras de lavage obstrués, mauvais programme ou surcharge. Nettoyez le filtre et les bras, et choisissez un programme adapté au degré de salissure.

Comment réduire le bruit de l'appareil ?

Assurez-vous que l'appareil est de niveau et ne touche pas les meubles. Vérifiez que les paniers sont bien chargés et que des objets ne cognent pas.

Où puis-je trouver les pièces détachées ?

Rendez-vous sur le site pieces-detachees.whirlpool.fr et entrez le modèle RCIE 2B19 A. Vous y trouverez les vues éclatées et la liste des pièces.

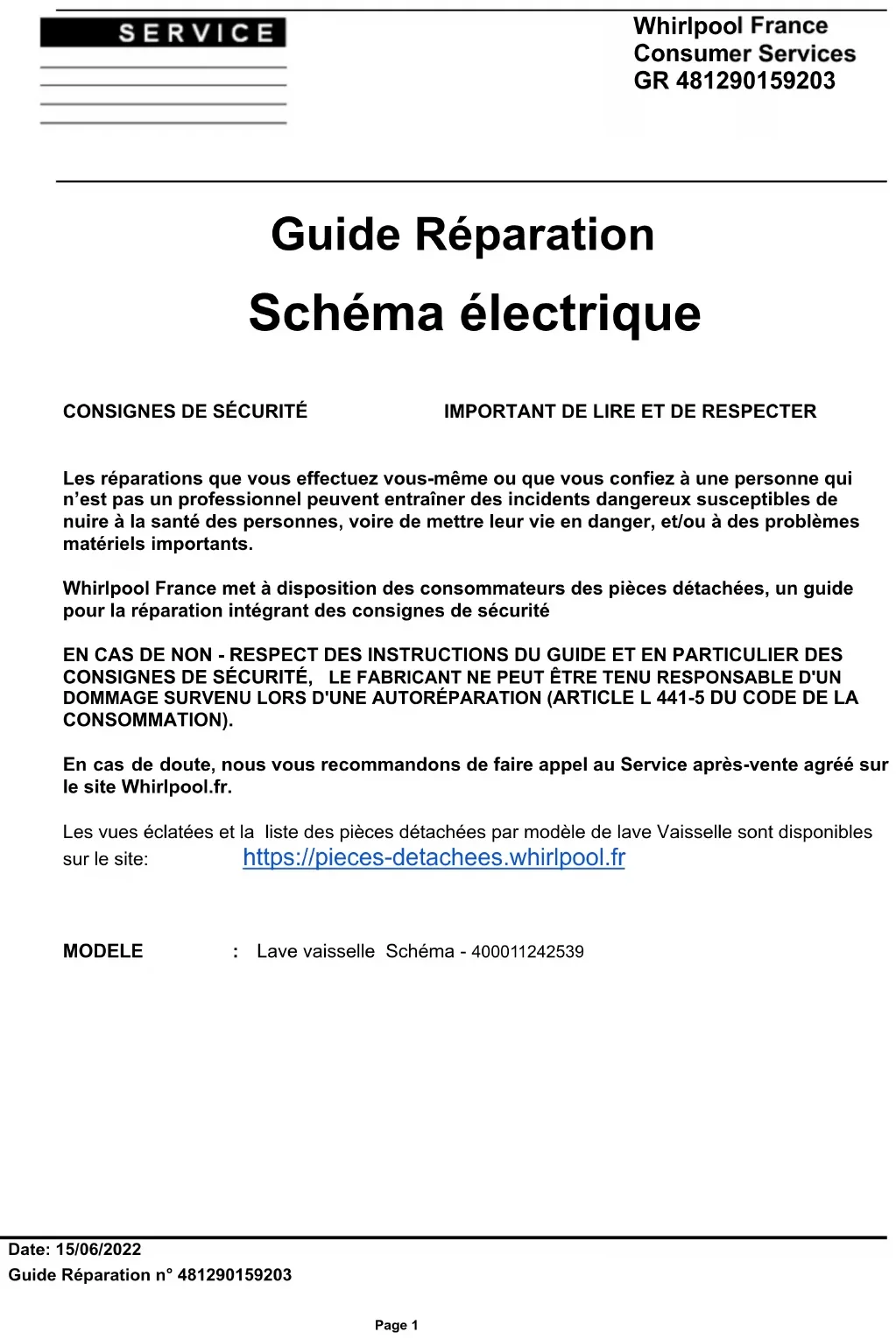

MODE D'EMPLOI RCIE 2B19 A PRIVILEG

Guide réparation schéma électrique

CONSIGNES DE SÉCURITÉ

IMPORTANT DE LIRE ET DE RESPECTER

Les réparations que vous effectuez vous-même ou que vous confiez à une personne qui n'est pas un professionnel peuvent entraîner des incidents dangereux susceptibles de nuire à la santé des personnes, voire de mettre leur vie en danger, et/ou à des problèmes matériels importants.

Whirlpool France met à disposition des consommateurs des pièces détachées, un guide pour la réparation intégrant des consignes de sécurité

EN CAS DE NON - RESPECT DES INSTRUCTIONS DU GUIDE ET EN PARTICULIER DES CONSIGNES DE SÉCURITÉ, LE FABRICANT NE PEUT ÊTRE TENU RESPONSABLE D'UN DOMMAGE SURVENU LORS D'UNE AUTORÉPARATION (ARTICLE L 441-5 DU CODE DE LA CONSOMMATION).

En cas de doute, nous vous recommandons de faire appel au Service après-vente agréé sur le site Whirlpool. fr.

Les vues éclatées et la liste des pièces détachées par modèle de lave Vaisselle sont disponibles sur le site: https://pieces-detachees. whirlpool. fr

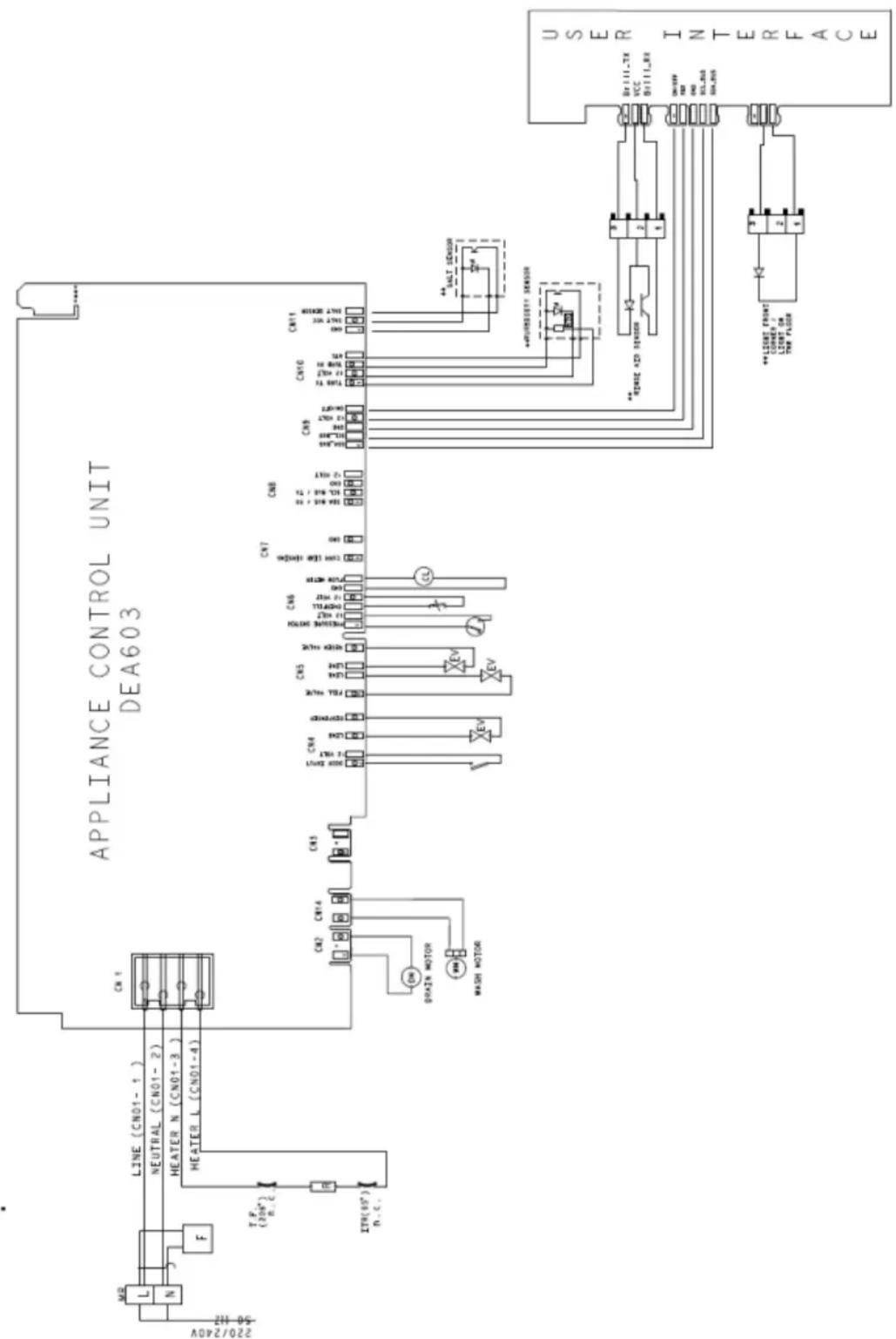

MODELE : Lave vaisselle Schéma - 400011242539

Légende du schéma électrique :

Anglais	Français
Mains power	Alimentation secteur
Noise filter	Filtre anti parasite
Heating élément	Elément chauffant
Thermoprotector	Thermoprotecteur
Thermal Fuse	Fusible thermique
Drain pump	Pompe de vidange
Washing motor	Moteur de lavage
Ozonator Solenoid valve	Electrovanne Ozonateur
Ozone box	Boîte à ozone
Door microswitch	Microrupteur de porte
Dispenser solenoid valve	Electrovanne du distributeur
Alternative washing motor	Moteur de lavage alternatif
Load solenoid valve	Electrovanne de remplissage
Regeneration solenoid valve	Electrovanne de régénération
Overflow switch	Interrupteur de débordement
Meter turbine	Turbine de compteur
Rinse aid reader	Lecteur de niveau de produits de rinçage
Soil sensor and Ntc	Capteur de turbidité et Sonde
Main board	Platine principale
Salt reader	Lecteur de sel
User interface	Interface utilisateur
End light	Lumière de fin
Thermal Actuator	Actionneur thermique
Motor	Moteur
Timer DEA	Platine de puissance DEA
Interface	Platine de commande

APPLIANCE CONTROL UNIT DEA603 L1NE (CN01-1) NEUTRAL (CN01-2) HEATER N (CN01-3) HEATER L (CN01-4) T.P. (20k) F MR L N 200/240V 50Hz 220/240V CR1 CR2 CR3 CR4 CR5 CR6 CR7 CR8 CR9 CR10 CR11 CR12 CR13 CR14 CR15 CR16 CR17 CR18 CR19 CR20 CR21 CR22 CR23 CR24 CR25 CR26 CR27 CR28 CR29 CR30 CR31 CR32 CR33 CR34 CR35 CR36 CR37 CR38 CR39 CR40 CR41 CR42 CR43 CR44 CR45 CR46 CR47 CR48 CR49 CR50 CR51 CR52 CR53 CR54 CR55 CR56 CR57 CR58 CR59 CR60 CR61 CR62 CR63 CR64 CR65 CR66 CR67 CR68 CR69 CR70 CR71 CR72 CR73 CR74 CR75 CR76 CR77 CR78 CR79 CR80 CR81 CR82 CR83 CR84 CR85 CR86 CR87 CR88 CR89 CR90 CR91 CR92 CR93 CR94 CR95 CR96 CR97 CR98 CR99 C#111-7X VCC B#111-8V 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500W 500M U S E R I N T E R F A C E

Date: 15/06/2022 Guide Réparation n° 481290159203
