HPC4L - Chauffage HARVIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage de sauna
Marque	Harvia
Modèle	HPC4L
Dimensions (diamètre)	360 mm
Puissance	11 kW
Alimentation	230 V, 1N~
Sortie éclairage	12 V DC
Source lumineuse intégrée	LED, classe d'efficacité énergétique E
Température de couleur	3000-3200 K (blanc chaud)
Type de montage	Mural (avec ou sans collet d'encastrement)
Capacité de sauna	Environ 11 m³
Matériau	Acier inoxydable
Poids	Environ 15 kg
Indice de protection	IP24 (estimation)
Nombre de pierres recommandé	Environ 30 kg
Raccordement électrique	230 V, câble 5 x 2,5 mm² (estimation)
Entretien	Nettoyer régulièrement les pierres et le boîtier
Sécurité	Coupure automatique en cas de surchauffe

FOIRE AUX QUESTIONS - HPC4L HARVIA

Quelle est la puissance du modèle HPC4L ?

Le modèle HPC4L a une puissance de 11 kW, adapté pour un sauna d'environ 11 m³.

Quelle tension d'alimentation est requise ?

L'alimentation est en 230 V monophasé (1N~). La sortie pour l'éclairage est en 12 V DC.

Comment installer le chauffage HPC4L ?

Fixez le support mural fourni, raccordez le câblage selon le schéma (230 V entrée, 12 V sortie), puis installez les pierres. Le manuel détaille les étapes.

Quel type d'éclairage est intégré ?

Le chauffage est équipé d'un éclairage LED blanc chaud (3000-3200 K) de classe d'efficacité énergétique E.

Quelle est la capacité en pierres recommandée ?

Il est recommandé d'utiliser environ 30 kg de pierres de sauna (non fournies).

Comment nettoyer le chauffage HPC4L ?

Débranchez l'appareil, retirez les pierres, nettoyez le boîtier avec un chiffon humide et dépoussiérez les éléments chauffants. Remplacez les pierres si elles sont abîmées.

Le chauffage dispose-t-il d'une protection de surchauffe ?

Oui, le HPC4L est équipé d'un thermostat de sécurité qui coupe l'alimentation en cas de surchauffe.

Peut-on encastrer le chauffage dans le mur ?

Oui, il peut être monté avec ou sans collet d'encastrement (upotuskaulus). Le diamètre requis est de 360 mm.

Quelles sont les différences entre HPC3L, HPC4L et HPC10L ?

Les modèles diffèrent par leur diamètre et puissance : HPC3L (Ø320 mm, 7-9 kW), HPC4L (Ø360 mm, 11 kW) et HPC10L (plus grand, non spécifié).

Où trouver la notice complète ?

La notice d'utilisation est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

MODE D'EMPLOI HPC4L HARVIA

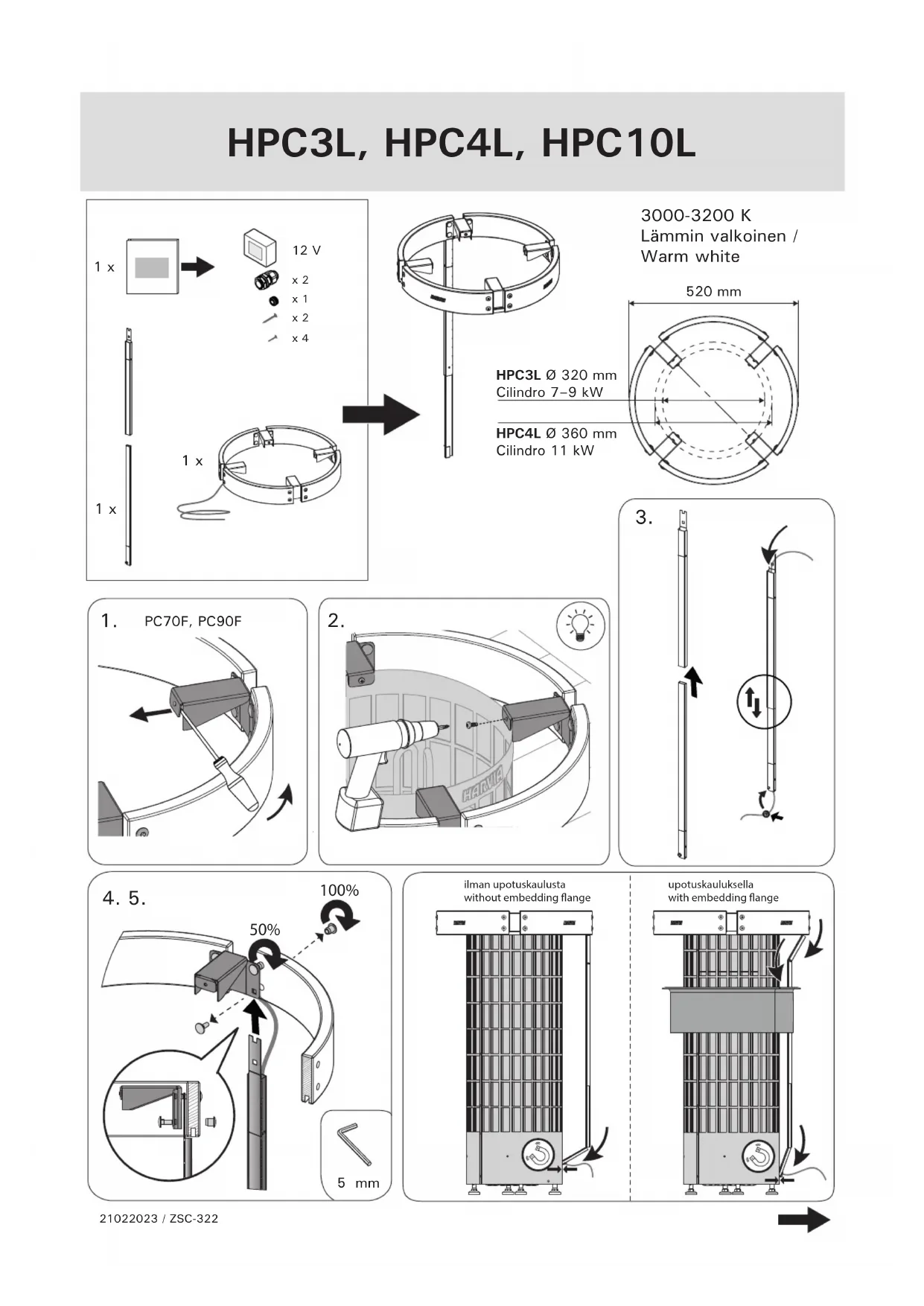

HPC3L, HPC4L, HPC10L

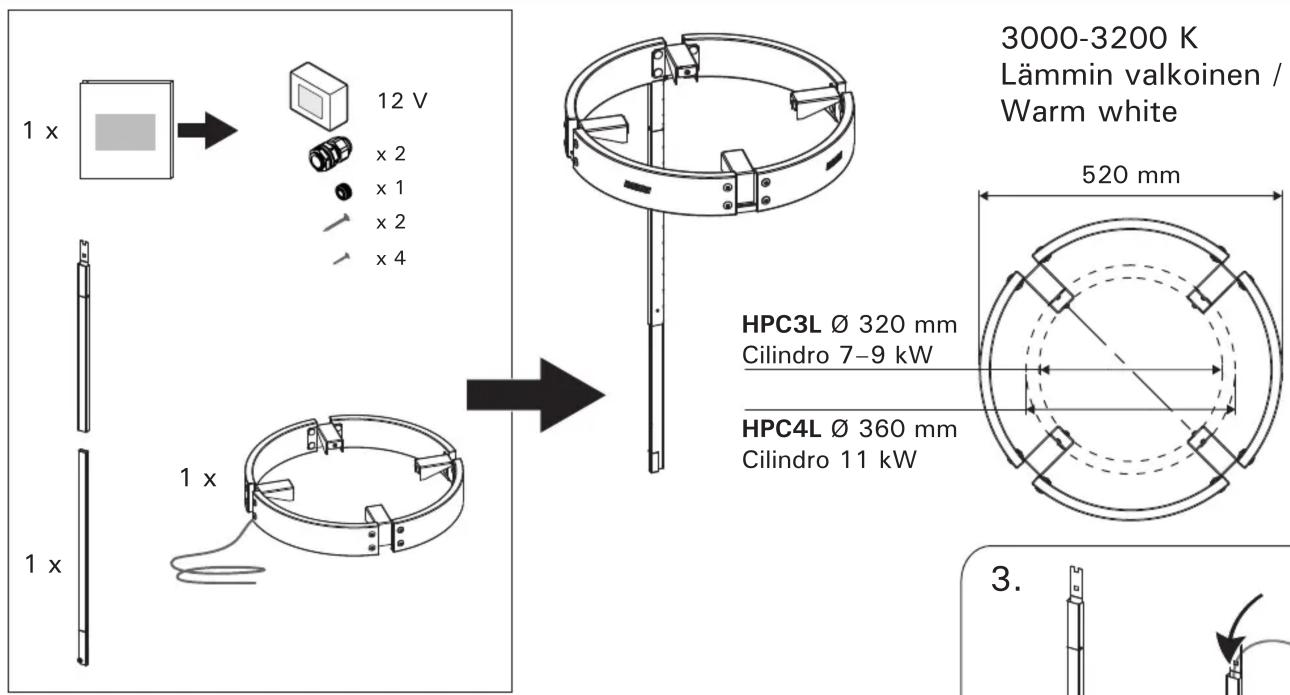

1 x 12 V x 2 x 1 x 2 x 4 1 x 3000-3200 K Lämmin valkoinen / Warm white 520 mm HPC3L Ø 320 mm Cilindro 7–9 kW HPC4L Ø 360 mm Cilindro 11 kW 3.

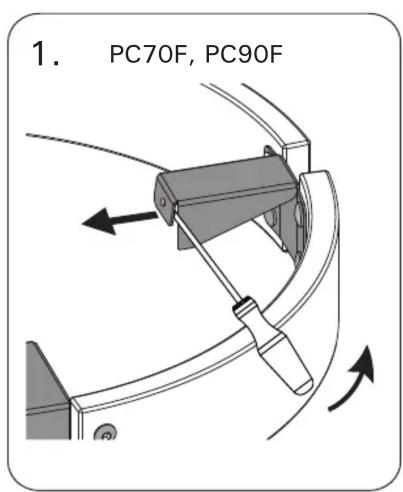

1. PC70F, PC90F

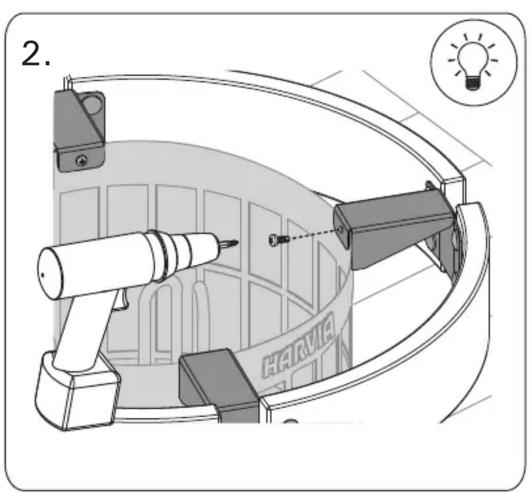

2. HARVA

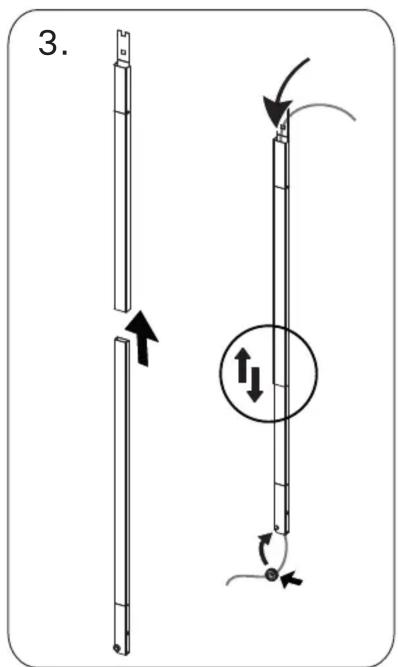

3.

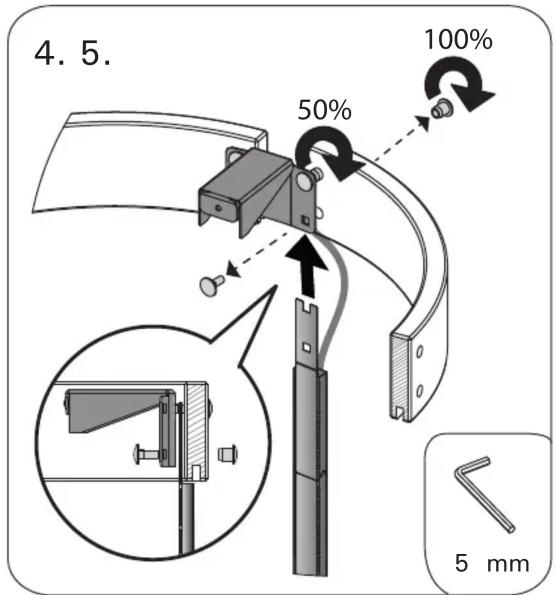

4. 5. 50% 100% 5 mm

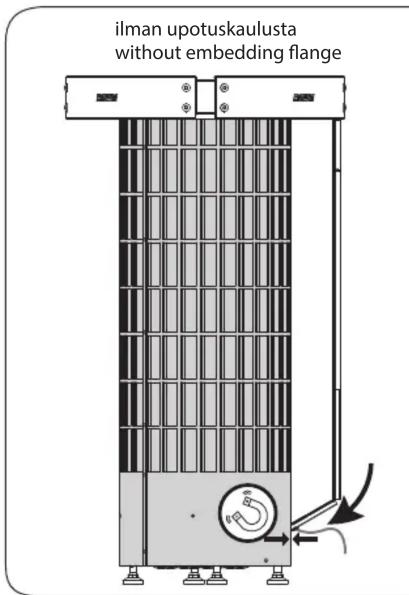

ilman upotuskaulusta without embedding flange

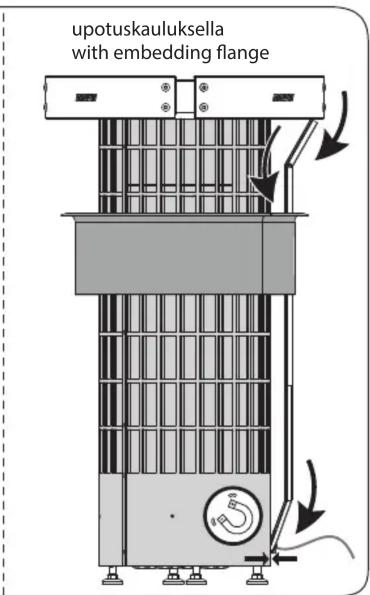

upotuskauluksella with embedding flange

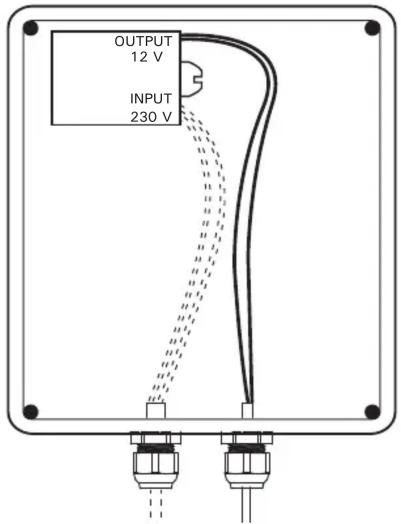

OUTPUT 12 V INPUT 230 V

FI: Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on E.
SV: Denna produkt innehåller en ljuskälla med energieffektivitetsklass E.
EN: This product contains a light source of energy efficiency class E.
DE: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E. RU: Энергоэффективность данного продукта использует источник света класса E.
ET: Toode sisaldab energiatõhususe klassi E valgusallikat.
FR: Ce produit contient une source lumineuse de classe d'efficacité énergétique E.

230V LED

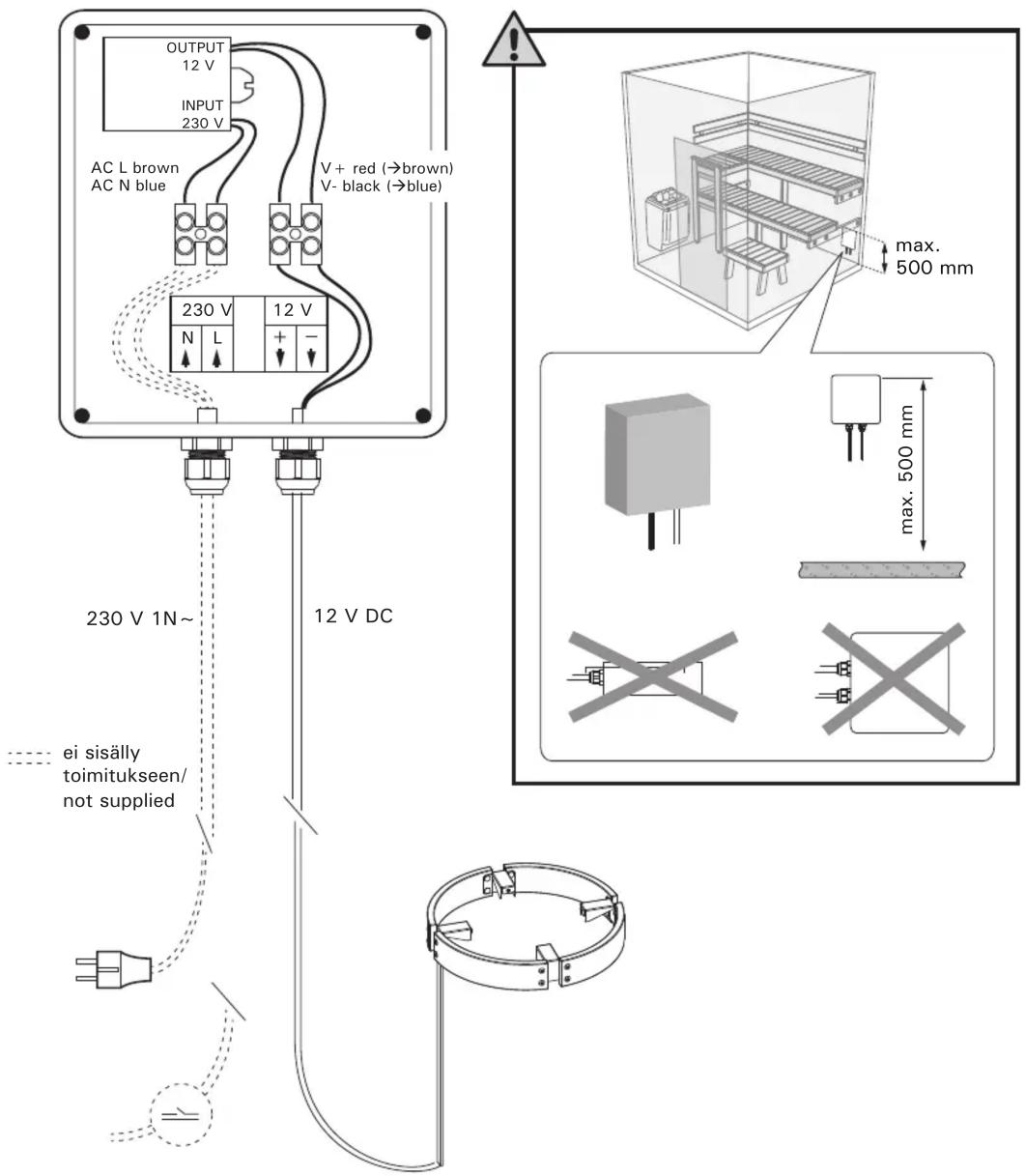

OUTPUT 12 V INPUT 230 V AC L brown AC N blue V + red (→brown) V- black (→blue) 230 V N L 12 V + - 12 V DC 230 V 1N~ ei sisälly toimitukseen/ not supplied max. 500 mm max. 500 mm

HARVIA
