| Type de produit | Talkie-walkie mobile professionnel |
| Marque | Kenwood |
| Modèle | NX840H |
| Alimentation | 13,6 V CC ±15% (système 12 V à masse négative) |
| Connecteur d'antenne | 50 Ω d'impédance |
| Connecteur ACC | D-SUB 15 broches (alimentation, entrée allumage, sortie haut-parleur, données série, etc.) |
| Prise microphone | 8 broches avec contrôle PTT, rétroéclairage, données série |
| Prise haut-parleur externe | 3,5 mm jack, 4 W / 4 Ω |
| Fonctions de signalisation | QT/DQT, NXDN (RAN), FleetSync, MDC-1200, DTMF, 2 tonalités, appel sélectif |
| Modes de communication | Analogique et numérique NXDN (appels individuels, de groupe, d'état, GPS) |
| Balayage | Balayage normal et prioritaire avec verrouillage temporaire de canal |
| Fonctions de sécurité | Travailleur seul, urgence, blocage émetteur-récepteur, mot de passe |
| Fonctions avancées | Talk Around, embrouilleur/codage, sonorisation (PA), avertissement par klaxon, GPS |
| Touches programmables | Jusqu'à 10 touches (avant et microphone) pour accès rapide aux fonctions |
| Affichage | Afficheur à segments avec indicateurs de zone, canal, mode |
| Entretien et nettoyage | Confier à un technicien qualifié. Ne pas exposer au soleil direct ni à la chaleur. Utiliser un chiffon doux et sec. |
| Sécurité | Mettre hors tension dans les zones explosives. Ne pas transmettre à proximité de l'antenne. Respecter les régulations locales. |
| Pièces détachées et réparabilité | Utiliser uniquement des accessoires et pièces KENWOOD. Réparation par centre agréé. |
FOIRE AUX QUESTIONS - NX840H KENWOOD
Questions des utilisateurs sur NX840H KENWOOD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Talkie-walkie au format PDF gratuitement ! Retrouvez votre notice NX840H - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NX840H de la marque KENWOOD.
MODE D'EMPLOI NX840H KENWOOD

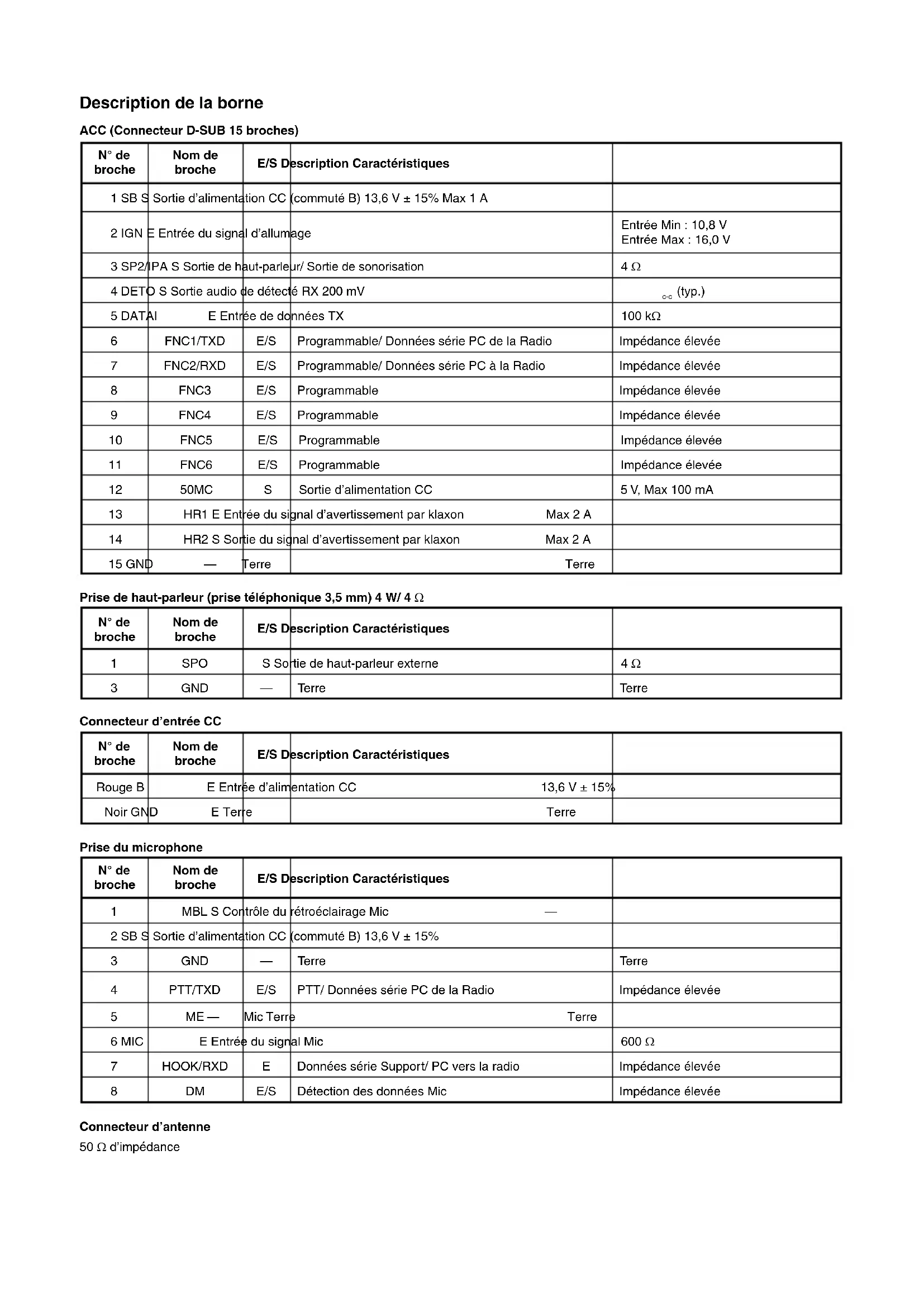

ACC (Connecteur D-SUB 15 broches)
| N° de broche | Nom de broche | E/S D | Description Caractéristiques | |
| 1 SB S | Sortie d'alimentation CC (commuté B) 13,6 V ± 15% Max 1 A | |||
| 2 IGN | E Entrée du signal d'allumage | Entrée Min : 10,8 VEntrée Max : 16,0 V | ||
| 3 SP2/ | IPA S Sortie de haut-parleur/ Sortie de sonorisation | 4 Ω | ||
| 4 DETO | S Sortie audio de détecté RX 200 mV | _cc (typ.) | ||
| 5 DATAI | E Entrée de données TX | 100 kΩ | ||
| 6 | FNC1/TXD | E/S | Programmable/ Données série PC de la Radio | Impédance élevée |
| 7 | FNC2/RXD | E/S | Programmable/ Données série PC à la Radio | Impédance élevée |
| 8 | FNC3 | E/S | Programmable | Impédance élevée |
| 9 | FNC4 | E/S | Programmable | Impédance élevée |
| 10 | FNC5 | E/S | Programmable | Impédance élevée |
| 11 | FNC6 | E/S | Programmable | Impédance élevée |
| 12 | 50MC | S | Sortie d'alimentation CC | 5 V, Max 100 mA |
| 13 | HR1 E Entrée du signal d'avertissement par klaxon Max 2 A | |||
| 14 | HR2 S Sortie du signal d'avertissement par klaxon Max 2 A | |||
| 15 GND | — Terre | Terre | ||
Prise de haut-parleur (prise téléphonique 3,5 mm) 4 W/ 4 Ω
| N° de broche | Nom de broche | E/S | Description Caractéristiques | |
| 1 | SPO | S | Sortie de haut-parleur externe | 4 Ω |
| 3 | GND | — | Terre | Terre |
Connecteur d'entrée CC
| N° de broche | Nom de broche | E/S Description Caractéristiques | ||
| Rouge B | E Entrée d'alimentation CC | 13,6 V ± 15% | ||
| Noir GND | E Terre | Terre | ||
Prise du microphone
| N° de broche | Nom de broche | E/S | Description Caractéristiques | |
| 1 | MBL S Contrôle du rétroéclairage Mic — | |||
| 2 SB S | Sortie d'alimentation CC (commuté B) 13,6 V ± 15% | |||
| 3 | GND | — | Terre | Terre |
| 4 | PTT/TXD | E/S | PTT/ Données série PC de la Radio | Impédance élevée |
| 5 | ME — | Mic Terre | Terre | |
| 6 MIC | E Entrée du signal Mic | 600 Ω | ||
| 7 | HOOK/RXD | E | Données série Support/ PC vers la radio | Impédance élevée |
| 8 | DM | E/S | Détection des données Mic | Impédance élevée |
Connecteur d'antenne
50 Ω d'impédance
MERCI
Nous sommes heureux que vous ayez choisi KENWOOD pour vos applications mobiles personnelles.
Ce mode d'emploi ne reprend que le fonctionnement de base de votre radio mobile. Renseignez-vous auprès de votre revendeur pour de plus amples informations relatives aux fonctions personnalisées qui ont pu être ajoutées à votre radio.
Avis aux utilisateurs
Une loi gouvernementale interdit l'usage sans licence des émetteurs radio sur les territoires régis par cette autorité gouvernementale. - Une utilisation illégale est passible d'amende ou d'emprisonnement. Pour l'entretien et la réparation, confiez l'appareil uniquement à des techniciens qualifiés.
SÉCURITÉ : Il est important que l'opérateur soit au courant des risques usuels associés à l'exploitation d'un émetteur-récepteur.
Avertissement
♦ ATMOSPHÈRES EXPLOSIVES (GAZ, POUSSIÈRE, FUMÉE, etc.)
Mettez l'émetteur-récepteur hors tension lorsque vous faites le plein d'essence ou lorsque vous garez votre véhicule dans une station-service. Ne transportez pas de bidons d'essence dans le coffre arrière de votre véhicule si votre émetteur-récepteur est installé dans cette zone.
◆ BLESSURES RÉSULTANT DE LA TRANSMISSION DE FRÉQUENCES RADIO
Ne faites pas fonctionner l'émetteur-récepteur lorsque quelqu'un se trouve à proximité de ou touche l'antenne, de manière à éviter tout risque de brûlures occasionnées par les radiofréquences et autres blessures connexes.
♦ DÉTONATEURS DE DYNAMITE
L'exploitation de l'émetteur-récepteur dans un rayon de 150 mètres d'un détonateur de dynamite pourrait provoquer son explosion. Mettez votre émetteur-récepteur hors tension lorsque vous êtes dans une zone de dynamitage en cours ou dans un endroit où des panneaux d'avertissement demandent de mettre les émetteurs-récepteurs hors tension. Si vous transportez des détonateurs dans votre véhicule, assurez-vous qu'ils se trouvent dans des contenants métalliques fermés dont l'intérieur est matelassé. N'émettez jamais pendant qu'on place ou qu'on sort les détonnateurs de leur contenant.
La technologie de codage vocal AMBE+2™ contenue dans ce produit est protégée par les droits de propriété intellectuelle, qui incluent les droits de brevets, les droits d'auteur et secrets industriels de Digital Voice systems, Inc. Cette technologie de codage vocal est une licence accordée uniquement pour une utilisation à l'intérieur de cet équipement de communications. L'utilisateur de cette technologie a l'interdiction explicite de tenter d'extraire, de supprimer, de décompiler, de faire de l'ingénierie inverse ou de démonter le code objet, ou de quelque manière que ce soit de convertir le code objet en une forme lisible par l'homme. N° de brevets américains. #5,826,222, #5,754,974, #5,701,390, et #5,715,365.
Veuillez respecter les points suivants afi n d'éviter les risques d'incendie, de blessure corporelle ou d'endommagement de l'émetteur-récepteur.
- Ne tentez pas de confi gurer l'émetteur-récepteur tout en conduisant, car cela est trop dangeureux.
- Ne démontez et ne modifi ez sous aucun cas l'émetteur-récepteur.
- N'exposez pas l'émetteur-récepteur aux rayons directs du soleil pendant de longues périodes et ne le placez pas près d'appareils chauffants.
- Si une odeur anormale ou de la fumée est générée par l'émetteur-récepteur, mettez immédiatement l'émetteur-récepteur hors tension et contactez votre revendeur KENWOOD.
- Il est possible que l'utilisation de l'émetteur-récepteur lors de la conduite soit contraire aux règles de circulation. Veuillez vérifi er et respecter les régulations routières de votre pays.
- N'utilisez pas les options non indiquées par KENWOOD.
Attention
Cet émetteur-récepteur fonctionne uniquement avec un système de 12 V à masse négative! Vérifi ez la polarité et la tension de la batterie du véhicule avant d'installer l'émetteur-récepteur. ◆ Utilisez uniquement le câble d'falimentation CC fourni ou un câble d'alimentation CC KENWOOD en option. ◆ Ne pas couper et/ou retirer le support de fusible sur le câble d'alimentation CC.
Avertissement
Pour la sécurité du passager, et pour éviter que l'émetteur-récepteur ne se détache en cas de collision, fi xez solidement l'émetteur-récepteur en utilisant le support de montage et l'ensemble des vis.
TABLE Des matières
POUR DÉMARRER.... 1 FAMILIARISATION AVEC L'APPAREIL 3 FONCTIONS PROGRAMMABLES 6 FONCTIONNEMENT DE BASE....7 NXDN 8 BALAYAGE 8 APPELS DTMF 9 SIGNALISATION 10 FleetSync: TÉLÉAVERTISSEUR BIDIRECTIONNEL ALPHANUMÉRIQUE..... 11 OPÉRATIONS AVANCÉES 12 OPÉRATIONS EN ARRIÈRE PLAN 14
Pour démarrer
Remarque : Les instructions suivantes sont destinées à votre revendeur KENWOOD, un centre de service autorisé KENWOOD ou l'usine de fabrication.
Accessoires fournis
Déballez soigneusement l'émetteur-récepteur. Nous recommandons que vous identifiez les articles de la liste ci-dessous avant de vous débarrasser des matériaux d'emballage. Si un article manque ou a été endommagé pendant l'expédition, remplissez immédiatement un formulaire de plainte auprès du transporteur.
Câble d'alimentation CC (avec fusibles).... 1
- Fusible 15 A. 2
Support de montage 1
Ensemble de vis
- Vis taraudeuse 5 x 16 mm....4
- Vis à tête hexagonale et rondelle M4 x 8 mm..... 4 • Rondelle à ressort....4 • Rondelle ordinaire.... 4
Microphone (avec câble)
KMC-30 (NX-740H/ NX-840H) 1 • KMC-35 (NX-740HV/ NX-840HU)....1
Crochet à microphone (avec vis taraudeuse 4 x 16 mm)....1
Mode d'emploi.... 1
Avertissement
Divers équipements électroniques de votre véhicule peuvent mal fonctionner s'ils ne sont pas correctement protégés contre l'énergie radiofréquence produite pendant l'émission. Par exemple, l'injection électronique, le dispositif anti-blocage de frein et le régulateur de vitesse automatique. Si votre véhicule contient de tels équipements, consultez le revendeur de votre véhicule et demandez-lui son aide pour déterminer s'ils fonctionneront normalement pendant une émission.
Attention
Cet émetteur-récepteur fonctionne uniquement avec un système de 12 V à masse négative! Vérifiez la polarité et la tension de la batterie du véhicule avant d'installer l'émetteur-récepteur.

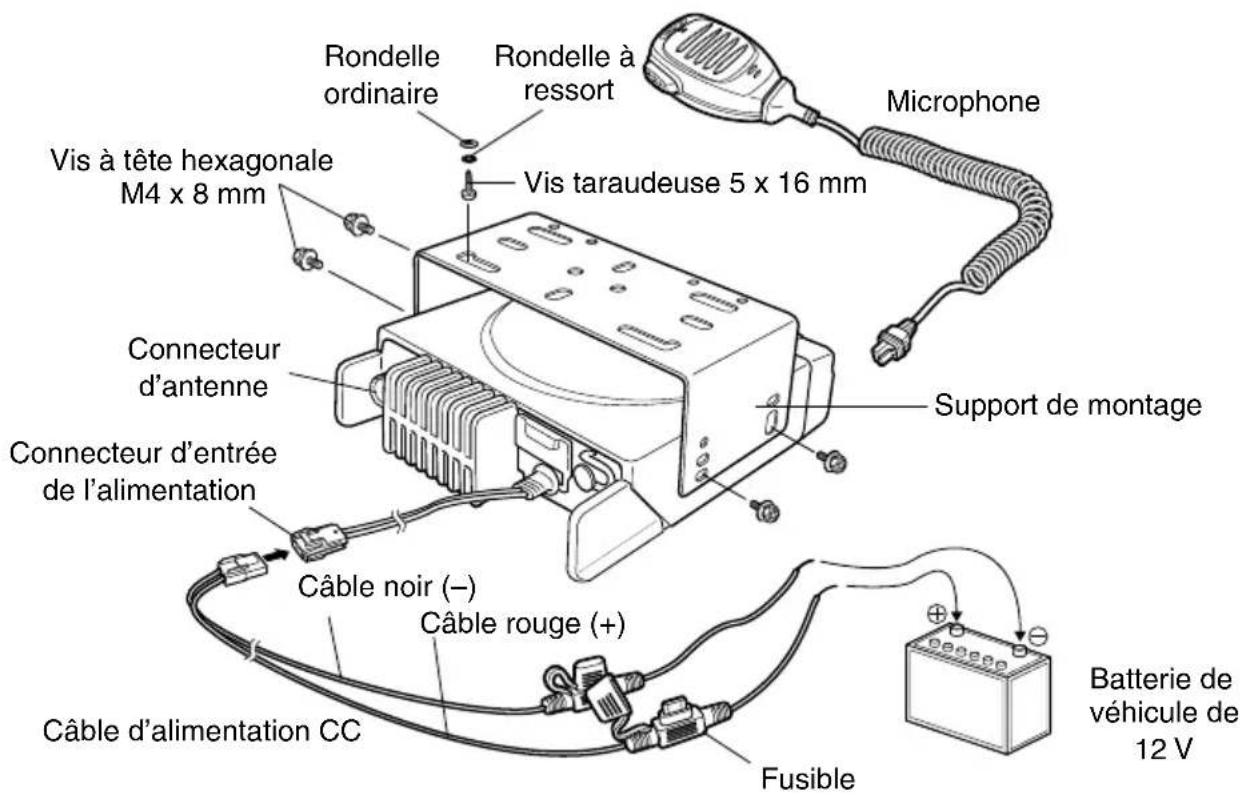

1 Vérifiez s'il est existe déjà un trou placé de façon pratique dans le pare-feu, à travers lequel le câble d'alimentation peut être passé.
- S'il n'y a pas de trou, utilisez un trépan pour percer un trou, puis installer un joint en caoutchouc.
2 Faites passer le câble d'alimentation à travers le pare-feu jusqu'à dans le compartiment du moteur.
3 Connectez le fil rouge à la borne positive (+) de la batterie et le fil noir à la borne négative (−) de la batterie.
- Placez le fusible aussi près que possible de la batterie.
4 Enroulez le câble en trop et fixez-le avec une bande de retenue.
- Assurez-vous de laisser suffisamment de jeu aux câble de façon que l'émetteur-récepteur puisse être retiré pour réparation tout en restant connecté à l'alimentation.
Avertissement
Pour la sécurité du passager, et pour éviter que l'émetteur-récepteur ne se détache en cas de collision, fixez solidement l'émetteur-récepteur en utilisant le support de montage et l'ensemble des vis.
Remarque : Avant d'installer l'émetteur-récepteur, vérifiez jusqu'où iront les vis de montage sous la surface. Quand vous percez des trous de montage, faites attention de ne pas endommager le câblage ou des pièces du véhicule.
1 Marquez la position des trous sur le tableau de bord, en utilisant le support de montage comme repère. En utilisant une mèche de 4,2 mm, percez les trous, puis fixez le support de montage en utilisant les vis fournis. - Montez l'émetteur-récepteur dans un endroit facile à atteindre par l'utilisateur et où il y a suffisamment d'espace à l'arrière de l'émetteur-récepteur pour les connexions. 2 Connectez l'antenne et le câble d'alimentation fourni à l'émetteur-récepteur. 3 Faites glisser l'émetteur-récepteur dans le support de montage et fixez-le en utilisant les vis à tête hexagonale fournis. 4 Montez le crochet à microphone dans un endroit facile d'accès par l'utilisateur.
- Le microphone et le câble du microphone doivent être montés dans un endroit où ils ne gêneront pas la conduite en toute sécurité du véhicule.
Attention
Lors du remplacement du fusible dans le câble d'alimentation CC, assurez-vous de le remplacer par un fusible de la même valeur. Ne le remplacez jamais pas un fusible d'une valeur supérieure.

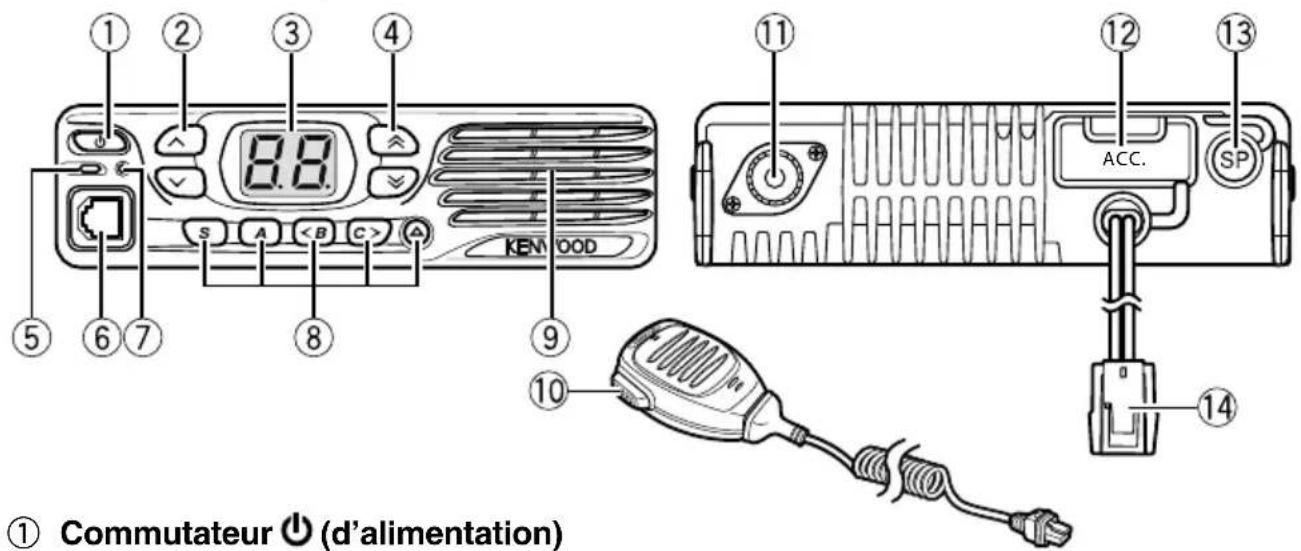

Panneau avant/arrière
