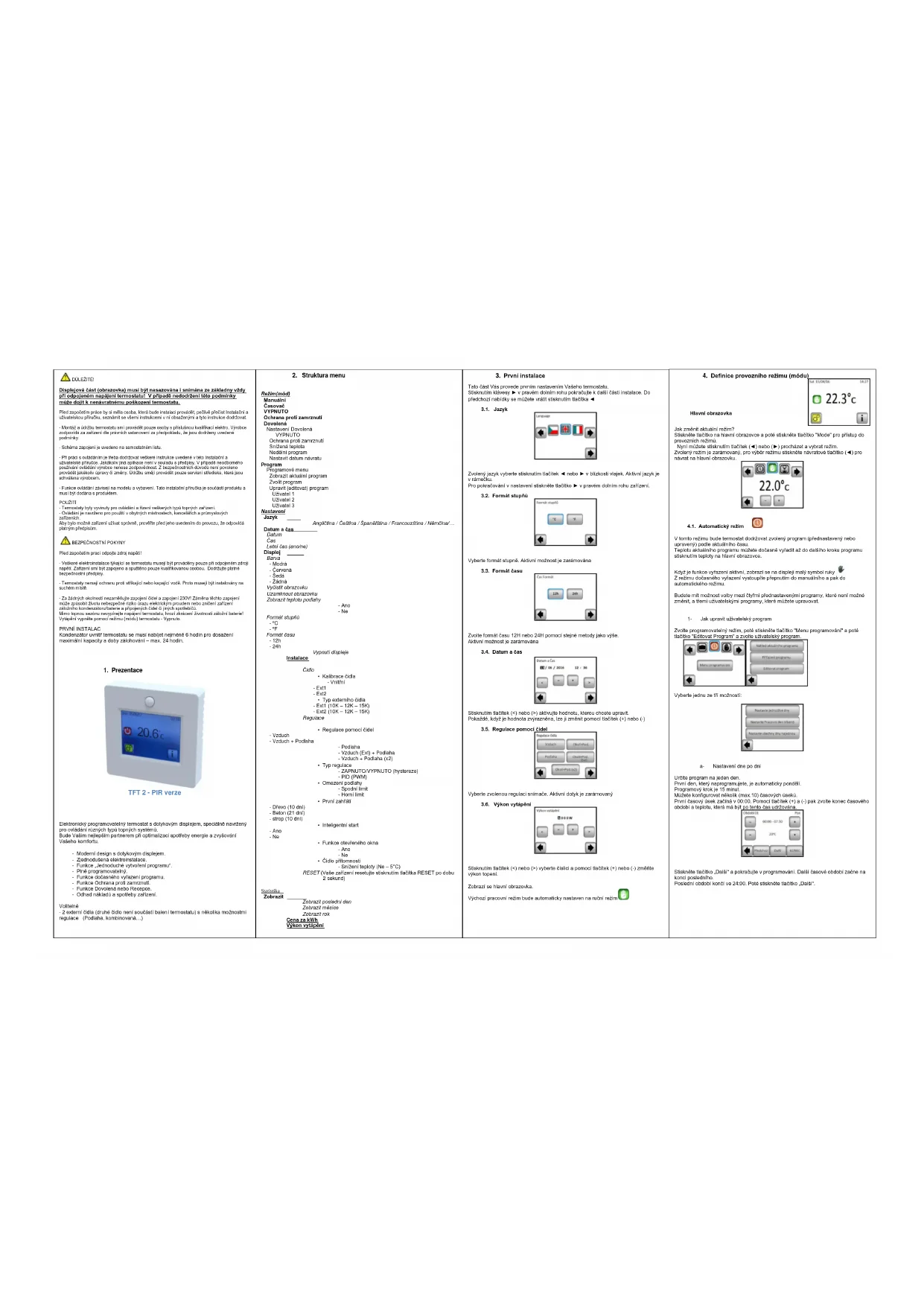

MODE D'EMPLOI TFT2 Fenix
www.fenixgroup.czIMPORTANT ! L’alimentation du thermostat doit être déconnectée avant d’insérer la partie afficheur (écran) sur la base ou avant de retirer la partie afficheur de la base ! Le non-respect de cette instruction peut entraîner des dommages irréversibles sur le thermostat. - Avant de commencer les travaux, le monteur doit lire, comprendre et observer les présentes instructions de montage et de service. - Seul un spécialiste en la matière est autorisé à effectuer le montage, le réglage et la maintenance du thermostat. Un monteur en formation peut uniquement manipuler cet'appareil sous la surveillance d'un insatallateur experimenté. La responsabilité du fabricant conformément aux dispositions légales s'applique uniquement dans le cas du respect des conditions précitées. - le schéma de câblage est joint sur une feuille séparée - Veuillez observer l'ensemble des instructions de montage et de service lors de l'utilisation du thermostat. Toute utilisation autre n'est pas conforme. Le fabricant ne répond pas des dommages occasionnés par une utilisation abusive du thermostat. Pour des raisons de sécurité, aucune transformation ou modification n'est admise. Seuls les ateliers de réparation désignés par le fabricant sont habilités à faire la maintenance de cet appareil. - Le contenu de la livraison de l'appareil varie selon le modèle et l'équipement. Sous réserve de modifications techniques ! Il est recommandé que l’installateur et l’utilisateur prennent connaissance de l’intégralité de la notice, avant de procéder à l’installation du matériel. APPLICATION - Les thermostats sont conçus pour contrôler et gérer tout type d'installation de chauffage électrique. - Les contrôleurs ont été conçus pour être utilisés dans un milieu résidentiel, tertiaire voir industriel. - Vérifiez que l'installation est conforme à la réglementation en vigueur avant la mise en marche pour assurer une utilisation correcte de l'installation.
INSTRUCTIONS DE SÉCURITÉ
Avant de commencer à travailler, déconnecter la source de tension ! - Toutes les installations électriques relatives au thermostat ne peuvent s’effectuer que si l’appareil est hors tension. L'appareil doit être raccordé et mis en service par du personnel qualifié uniquement. Respecter les normes de sécurité en vigueur. - Les thermostats sont protégés ni contre les éclaboussures ni contre les projections d’’eau. C’est pourquoi il faut les installer dans un endroit sec. - N’intervertir en aucun cas les connexions des sondes et les connexions 230V! L’inversion de ces connexions peut entraîner un risque d’électrocution ou la destruction de l’appareil et des capteurs connectés ou autres appareils. Ne pas couper l’alimentation du thermostat en dehors de la saison de chauffage. Vous risquez de diminuer la durée d’utilisation de la batterie de réserve! Couper le chauffage sur le mode du thermostat - Arrêt. Première installation La batterie interne du thermostat doit être chargée au minimum pendant 6 heures pour atteindre la capacité maximale de sauvegarde de l’heure.
Figure 1 - PIR Version Le thermostat électronique programmable avec écran tactile a été spécialement conçu pour le contrôle de différents types de système de chauffage. Il vous permettra d’optimiser votre consommation d’énergie en améliorant votre niveau de confort. - Design moderne avec écran tactile. - Câblage et installation simplifiés. - Fonction de « création facile de programme ». - Entièrement programmable - Fonction de dérogation temporaire. - Fonction hors-gel. - Fonction vacances ou réception. - Estimation du coût et de consommation de l’installation Option : - 2 sondes externes avec plusieurs possibilités de régulation (sonde de sol, combinée.... )
2. Structure de menu
Mode Manuel Dérogation temporaire OFF (arrêt) Hors gel Vacances Réglage - vacances OFF (arrêt) Hors Gel Température réduite Programme du dimanche Réglage de la date de retour Programme Menu programme Programme actuel Sélection du programme Création de programme Utilisateur 1 Utilisateur 2 Utilisateur 3 Paramètres Langue Anglais Tchèque Espagnol Français Allemand Date et heure Date Heure Heure d’été (oui/non) Affichage Couleur - Bleue - Rouge - Gris - Aucune Nettoyer écran Verrouillage de l’écran Affichage de la température du plancher - Oui - Non Format de degrés - ºC - ºF Format de lheure - 12h - 24h Ecran de veille Installation Sonde Calibration de la sonde - Intérieur - Extérieur1 - Extérieur 2 Type de sonde externe - Ext1 (10K – 12K – 15K) - Ext2 (10K – 12K – 15K) Régulation Régulation de la sonde - Air - Air + Plancher - Plancher - Air (Ext) + Plancher - Air + Plancher (x2) Type de régulation - ON/OFF - PID (PWM) Limite de plancher - Inférieur - Supérieur Programmation de 1 ère mise en chauffe - Bois (10 jours) - Béton (21 jours) - Plafond (10 jours) Départ anticipé (le démarrage intelligent) - Oui - Non Fonction fenêtre ouverte - Oui - Non Présence sonde (Seulement sur la version PIR) - Non / Paramètres de décalage - RESET (Réinitialiser votre appareil en appuyant sur le bouton RESET pendant 2 secondes) Statistiques Affichage Afficher le dernier jour Afficher les mois Afficher l’année Prix pour kWh Puissance de chauffage
3. Première installation
Cette partie vous guidera pour paramétrer votre thermostat pour la première fois. Appuyez sur la touche ►en bas à droite de votre écran pour passer à l’étape suivante de votre installation. Vous pouvez revenir au menu précédent en appuyant sur la touche ◄. 3.1. Langue
Appuyez sur les touches ◄ ou ► près des drapeaux pour sélectionner la langue. La langue active est encadrée. 3.2. Format de degrés
Sélectionnez le format de degrés en appuyant sur l’échelle de valeur demandée. La touche active est encadrée. 3.3. Format de l’heure
Sélectionnez le format de l’heure 12h ou 24h en appuyant sur le format demandé. La touche active est encadrée. 3.4. Date et heure
Appuyez sur les touches (<) ou (>) pour activer la valeur à modifier. Chaque fois qu’une valeur est en surbrillance, elle peut être modifiée en appuyant sur le bouton (+) ou (-). 3.5. Régulation des sondes
Sélectionnez la régulation de la sonde choisie. La touche active est encadrée. 3.6. Puissance de chauffage
Sélectionnez le digit avec les touches (<) ou (>) puis modifiez la puissance de chauffage en utilisant les touches (+) ou (-). L’écran principal est affiché. Le mode de fonctionnement par défaut est le mode manuel
4. Mode de fonctionnement
Comment changer le mode de fonctionnement ? Pour accéder au mode de fonctionnement, appuyez sur la touche sur l’écran principal puis sur la touche « Mode » Vous pouvez maintenant appuyer sur les touches◄ ou ►pour afficher le menu déroulant et sélectionner le mode souhaité. Le mode sélectionné est encadré ; pour sélectionner un mode, appuyez sur la touche retour ◄ pour revenir à l’écran principal.
Dans ce mode, le thermostat suivra le programme choisi (pré créé ou personnalisé) suivant l’heure actuelle. Vous pouvez remplacer temporairement le programme actuel en appuyant sur la température affichée sur l’écran principal. Lorsque la fonction de remplacement temporaire est active, le symbole de la petite main apparaît. Pour quitter cette fonction, basculez sur le mode manuel puis sur le mode automatique. Vous aurez le choix entre quatre programmes pré créés qui ne peuvent pas être modifiés et trois programmes utilisateur que vous pouvez personnaliser.
1- Comment personnaliser un programme utilisateur
Sélectionnez mode programmable puis appuyez sur le bouton „Menu programme“ puis sur „modifier le programme“. Sélectionnez le programme utilisateur.
Vous avez alors le choix entre 3 configurations :
a- Configuration de jour en jour Vous allez créer un programme pour chaque jour. Le lundi sera le premier jour que vous allez programmer. Le pas minimum de programmation est 15 minutes. Vous devrez configurer plusieurs périodes. La première période commence à 00:00. A l’aide des touches (+) et (-) vous choisissez l’heure de fin de la période et la température qui doit être suivie pendant cette période
Appuyez sur la touche „Suivante“ et continuez la programmation. La période suivante commencera à la fin de la période précédente. La dernière période se terminera à 24:00. Appuyez ensuite sur la touche „Suivant“. Ecran principalEnsuite en appuyant sur la touche « Modifier » vous pouvez définir un autre programme pour Mardi ou vous pouvez copier le programme de Lundi en appuyant sur la touche « Copier » La programmation de la semaine peut être terminée selon le processus qui est expliqué ci-dessus. b- Configuration jours de la semaine / week-end Vous allez configurer 2 programmes : 1 pour la semaine (lundi à vendredi) et 1 pour la fin de la semaine (samedi et dimanche) Modifiez le programme selon le procédé, qui est expliqué ci-dessus. c- Configuration identique pour tous les jours Vous allez configurer 1 programme, qui sera le même pour tous les jours de la semaine. Modifiez le programme selon le procédé qui est expliqué ci-dessus.
2- Comment choisir le programme
Appuyez sur la touche « Mode » et ensuite sur « Choisir le programme ». Vous pouvez sélectionner entre 4 programmes par défaut ou 3 programmes d’utilisateur. Le programme actuel peut être affiché en appuyant sur « Afficher le programme actuel ». Lorsque vous retourner à l’écran principal, appuyez sur la touche et vous verrez le programme qui est en cours. 4.2. Mode dérogation temporaire
Le mode dérogation temporaire vous permet d’ajuster la température sur une période de temps spécifique pouvant aller jusqu’à 5heures. Cette fonction peut être utilisée pour remplacer le programme pour de courtes périodes (réception, …) Vous aurez à régler la température et la durée (la valeur par défaut est 22°C) Après avoir valider votre choix, le symbole apparaîtra à gauche de la température et la durée restante en dessous. 4.3. Mode manuel
Dans ce mode, la température de consigne sera suivie tout le temps. 4.4. Mode OFF
Utilisez ce mode si vous avez besoin d’arrêter votre appareil. Attention : Dans ce mode, votre installation peut geler. 4.5. Mode hors gel
Le mode hors gel est utilisé pour protéger votre installation contre le gel. La valeur par défaut est 7ºC, mais vous pouvez ajuster la valeur entre 2ºC et 15ºC. 4.6. Mode vacances
Vous devrez configurer le mode qui sera maintenu pendant la période de votre vacance. Vous avez quatre possibilités : - Le mode OFF - Le mode hors gel - Le mode de température réduite - Le mode dimanche : l’installation suit le programme défini pour le dimanche Ensuite régler la date et l’heure de retour. Le symbole et le reste des jours restants s’afficheront. Si vous voulez arrêter la fonction vacances avant la date prévue du retour, il vous suffit simplement de changer le mode de fonctionnement.
5. Fonctions spéciales
5.1. Fonction du verrouillage du clavier On utilise cette fonction pour empêcher n’importe quelle modification de votre configuration (dans la chambre d’enfant, les espaces publiques, etc.). - Pour activer cette fonction, appuyer sur « paramètres » puis Affichage et enfin « verrouillage de l’écran. - Le symbole s’affichera sur l’écran. - Appuyez sur la touche et ensuite tenez le symbole appuyé pendant 7 secondes. 5.2. Programme de 1 ère mise en chauffe Cette fonction est généralement utilisée juste après l‘installation pour éviter que le sol ne subisse des dommages lors du premier chauffage. La fonction « Programme de 1 ère mise en chauffe » fonctionne comme suit : - béton : 2 heures de fonctionnement sur 24 le premier jour, puis une heure supplémentaire est ajoutée chaque jour suivant pendant 21 jours. Pendant cette période, la température de sol (ou de la pièce si la sonde de sol est désactivée) est limitée à 20°C - bois : 2 heures de fonctionnement sur 24 le premier jour, puis 2 heures supplémentaires sont ajoutées chaque jour suivant pendant 10 jours. Pendant cette période, la température de sol (ou de la pièce si la sonde de sol est désactivée) est limitée à 20°C + 0,8°C * nombre de jours (20°C le premier jour, 20,8°C le 2 ème jour, 21,6°C le 3ème jour…) - Plafond : 2 heures de fonctionnement sur 24 le premier jour, puis 2 heures supplémentaires sont ajoutées chaque jour suivant pendant 10 jours. Pendant cette période, la température de l’air est limitée à 20°C 5.3. Fonction fenêtre ouverte L’utilisateur active et désactive cette fonction dans le menu « fenêtre ouverte » Conditions de détection d’une fenêtre ouverte : Le thermostat détecte une fenêtre « ouverte » si la température affichée (interne ou sonde d’ambiance) diminue de 3°C ou plus sur une période de 5 minutes (ou moins). Dans ce cas, le thermostat arrête le chauffage pendant 15 minutes. La fonction reste active pendant ces 15 minutes donc l’arrêt peut continuer plus longtemps si la température continue de diminuer. Retour en mode normal : Le thermostat revient automatiquement en mode normal après la période d’arrêt. La fonction peut être remplacée temporairement en appuyant sur l’écran pendant la phase d’arrêt de chauffage ; un menu spécifique est affiché demandant à l’utilisateur de stopper ou de continuer la phase d’arrêt. Cas spécifiques : - cette fonction est inactive si le thermostat est en régulation par le sol. - Cette fonction est inactive si le thermostat est en mode Hors gel. - Si la température est inférieure à 10°C, le thermostat régulera à 10°C pendant la phase d’arrêt. 5.4. Informations Une touche est affichée dans le coin inférieur droit. Cette touche est un raccourci dépendant de l’état actuel du thermostat. - Si le logo d’avertissement est affiché, appuyez dessus pour accéder à l’écran d’informations. - Si un « i » est affiché : vous pouvez accéder au réglage actuel et le modifier. - Si le symbole « pas » est affiché, cela signifie que vous êtes dans le mode programme et vous visualisez directement le programme en cours. - Si le symbole « verrouillage » est affiché, cela signifie que l’écran est verrouillé, appuyer sur ce symbole pour déverrouiller l’écran.
5.5 Fonction pour la présence de la sonde (uniquement sur la version PIR)
L’utilisateur active / désactive la fonction dans le menu du capteur de présence : - Si le capteur de présence est réglé sur Non (réglage par défaut) : la fonction capteur de présence n’a aucune influence sur la régulation. - Si un abaissement a été réglé, la fonction est activée Lorsque la fonction est activée, s’il n’y a pas de mouvements pendant 2 heures, la consigne de température actuelle est réduite par la valeur du décalage et « absent » apparaît en bas de l’écran principal. Remarque : Cette fonction est active dans tous les modes de régulation (auto/manuel/vacances/…) sauf en OFF. Si la consigne est inférieure à la consigne antigel, le produit utilise la consigne antigel pour réguler. La fonction « détection fenêtre ouverte » est prioritaire par rapport au PIR.
valeurs par défaut & autres possibilités
Date et Heure Menu DST: Changement d’heures d’été Été <-> Hiver OUI changement automatique d’après la date NON Pas de changement automatique de l’heure d’été
AFFICHAGE Menu -> Ecran de veille Ecran de veille Ce paramètre permet à l’utilisateur de régler la période de veille. Par défaut, la période de veille est: 20:00 -> 7:00
Installation Menu -> Sonde ->Calibration de la sonde La calibration des sondes (étalonnage) La calibration doit être effectuée après un jour de fonctionnement avec la même température de consigne suivant la configuration ci-dessous : Mettez un thermomètre à 1,5 mètre de distance du plancher (comme le thermostat) et après 1 heure, vérifiez la température réelle dans la pièce. Sélectionnez la sonde à calibrer puis utilisez les touches : (-) ou (+) pour entrer la valeur réelle. . La calibration est effacée avec la fonction « RESET ». Attention : Seul l’élément de chauffage géré par le thermostat doit être utilisé pendant l’étape complète de calibration.
Installation MENU -> Sonde ->Type de sonde ext. Types de sondes Pour les sondes ext1 et ext2, vous pouvez avoir différents types de sondes. Les sondes 10, 12 et 15K sont reconnues 10K : B 25/85 = 3950 K 12K : B 25/85 = 3740 K 15K : B 25/85 = 3965 K
Installation MENU -> Régulation -> Régulation du senseur Air : seule la sonde interne est utilisée ; aucune limitation de sol Air + sol : une sonde interne est utilisée pour la régulation et la sonde Ext1 pour la limitation de sol Sol : seule la sonde Ext1 est utilisée pour la régulation, aucune limitation de sol. Air (Ext) + sol : On n’utilise pas la sonde interne, la régulation se fait par Ext1 et la limitation par le sol par Ext2 Air + sol (x2): On utilise la sonde intérieure pour la régulation et Ext1, Ext2 pour les limitations par le sol.
Installation MENU -> Régulation -> Type de régulation ON/OFF marche/arrêt : la régulation par hystérésis +/-0,5ºC PID: utilisation dune régulation PID
Installation MENU -> Régulation -> Limite par le sol Pendant la régulation Air + sol/Air (Ext) + sol/Air + 2 sol : Haute : si la température du sol est au-dessus de la limite haute, le thermostat arrête le chauffage. Basse : si la température du sol est en dessous de la limite basse, le thermostat met en marche le chauffage.
Installation MENU -> Régulation -> Premier chauffage Dans les nouvelles installations, le chauffage doit être progressif. Il y a 2 programmes de chauffage disponibles selon le type de surface du sol.
Installation MENU -> Régulation -> Le démarrage intelligent La fonction peut être activée ou désactivée : Dans le mode programme, les étapes de chauffe seront anticipées en fonction de la température actuelle et de la température demandée au prochain palier.
7. Caractéristiques techniques
précision de la température mesurée 0,1ºC Environnement : Température de fonctionnement : Température de transport et de stockage
0ºC - 40ºC -10ºC à +50ºC Plage de réglage de la température Confort, température réduite Vacances (Hors gel)
5ºC à 35 ºC dans les étapes par 0,5 ºC 7 ºC (réglable) Caractéristiques de régulation PID (cycle de 10min) ou hystérésis 0,5
Protection électrique Classe II – IP21 Charge maximale Relais 16Ampères 250Vac Sonde externe fournie 10 K Ohms à 25°C Sondes externes optionnelles 10K, 12K ou 12K ohms à 25 ºC Version du logiciel Affichée dans le menu utilisateur. Sauvegarde de la batterie 24h minimum (batterie chargée au maximum) Directives CE Votre produit a été conçu en conformité avec les directives européennes : EN 60730-1 : 2003 EN 61000-6-1 : 2002 EN 61000-6-3 : 2004 EN 61000-4-2 : 2001 EN 60730-2-9 Low voltage 2006/95/CE EMC 2004/108/CE
8. Dépannage et solutions
Le thermostat ne se met pas en marche Problème d’alimentation - Vérifiez que le thermostat est correctement branch2 - Appuyez sur la touche RESET par le petit trou dans le coin droit sous le produit - dans le cas d’un mur inégal ou d’un montage inadéquate de la boîte de connexion, un vissage excessif des vis d’installation peut entraîner une perte de contact avec l’alimentation de l’afficheur. Le symbole d’avertissement s’affiche Problèmes généraux Appuyez sur le logo d’avertissement sur le coin inférieur droit pour afficher plus d’information sur le défaut c'est-à-dire :: problème de sonde ou type de défaut (erreur, limitation du plancher, etc.) Si l’erreur concerne la sonde : - Vérifiez les connexions de la sonde - Vérifiez le type de régulation (Air/Plancher/Air+Plancher...) Le thermostat semble fonctionner correctement mais le chauffage ne fonctionne pas correctement Sortie - Vérifiez les connexions - Contactez l’installateur Le thermostat semble fonctionner correctement, mais la température dans la pièce n’est jamais en accord avec le programme Programme - Vérifiez l’horloge - Les paliers de température sont trop importants ? - Le palier dans le programme est trop court ? - Contactez votre installateur, pour vérifier et ajuster les paramètres de régulation avec votre système de chauffage. Général - Vérifiez l’étalonnage de la sonde - Vérifiez le type de sonde externe (10k, 12k, 15k).
Pour les défauts de matériaux et de fabrication de cet appareil dans les conditions de l’utilisation courante, on accorde la garantie de 2 ans depuis la date d’achat chez un vendeur autorisé. La garantie ne comprend pas les frais de transport, de montage, démontage et du nouveau montage. La garantie ne s’applique pas aux appareils endommagés par suite d’une utilisation incorrecte. Date de vente :
IMPORTANT! L’alimentation du thermostat doit être coupée lors de l’insertion du module afficheur (écran) sur la base ou lorsque celui-ci est retiré de la base ! Si cette procédure n’est pas suivie, le thermostat peut subir des dommages irréparables.
N : Blue N : modrý N : Blau N : голубой N : modrá N : azul N: bleu
Avant toute intervention, déconnecter l’alimentation! - Tous les travaux d'installation et de câblage liés au thermostat doivent être effectués hors tension. L'appareil doit être branché et mis en service par du personnel qualifié. Assurez-vous de respecter les règles de sécurité en vigueur. Vous pouvez piloter une puissance de 3600W (16A) directement avec le thermostat TFT 2 (fig1), passé cette puissance afin d’optimiser la régulation il vous faudra obligatoirement installer un contacteur de puissance (fig2).
- Toutes les gaines arrivant à la boite d’encastrement du thermostat doivent être bouchées afin d’éviter les courant d’air parasites qui pourrait perturber la régulation.
- Dans le cas d’une installation avec sonde de sol, il est obligatoire d’installer celle-ci dans une gaine seule. (veillez à obstruer la gaine à son extrémité dans la chape). Se reporter au guide d’utilisation pour plus d’explications sur les possibilités de régulation par sonde.
