Type de produit	Prise programmable mécanique (commutateur)
Marque	Emos
Modèle	P5502
Tension nominale	230 V~, 50 Hz
Courant nominal (charge résistive)	16 A
Courant nominal (charge inductive)	2 A
Puissance maximale	3 680 W
Nombre de cycles par jour	Jusqu'à 48 (marche/arrêt)
Précision de commutation (30 min)	±5 s
Précision de commutation (1 h)	±10 s
Précision de commutation (6 h)	±1 min
Précision globale de la minuterie	±5 min
Réglage des minutes	Par tranches de 15 minutes
Température ambiante	0 °C à +50 °C
Indicateur de fonctionnement	LED rouge (prise active)
Modes de fonctionnement	Programmé (Ⓤ) ou toujours activé (I)
Dimensions (approx.)	70 x 70 x 70 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique résistant
Utilisation	Intérieur sec uniquement
Nettoyage	Chiffon sec après débranchement
Réparabilité	Non réparable par l'utilisateur
Pièces détachées	Aucune pièce détachée disponible
Consignes de sécurité	Ne pas immerger, ne pas démonter, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - P5502 Emos

Comment régler l'heure actuelle sur la prise Emos P5502 ?

Tournez le disque dans le sens des aiguilles d'une montre jusqu'à ce que l'heure et les minutes actuelles soient alignées avec la flèche dans le coin supérieur droit. Les minutes se règlent par tranches de 15 minutes (un cran = 15 minutes).

Comment programmer la prise pour qu'elle s'allume à une heure précise ?

Appuyez sur les segments autour du disque rotatif à l'aide d'un outil (crayon, tournevis) pour définir les intervalles de 15 minutes. Un segment enfoncé active la prise pendant 15 minutes. Ensuite, placez l'interrupteur en position basse (Ⓤ).

Quelle est la charge maximale que peut supporter cette prise ?

La charge résistive maximale est de 16 A (3 680 W). La charge inductive maximale est de 2 A. Ne pas dépasser ces valeurs.

Que signifie la LED rouge sur la prise ?

La LED rouge s'allume lorsque la prise est activée selon le programme ou en mode permanent (I). Elle indique que la sortie est sous tension.

Comment basculer entre le mode programmé et le mode toujours allumé ?

Utilisez l'interrupteur sur le côté : position haute I = prise toujours activée ; position basse Ⓤ = prise fonctionne selon le programme horaire.

Puis-je utiliser cette prise à l'extérieur ?

Non, cette prise est conçue uniquement pour une utilisation en intérieur sec. Ne l'exposez pas à l'humidité ou à l'eau.

Comment nettoyer la prise programmable ?

Débranchez d'abord la prise du réseau électrique. Nettoyez-la ensuite avec un chiffon sec. Ne l'immergez jamais dans l'eau ou un autre liquide.

Que faire si la prise ne fonctionne pas correctement ?

Vérifiez que l'heure est correctement réglée et que les segments sont enfoncés comme souhaité. Assurez-vous que l'interrupteur est en bonne position. Si le problème persiste, la prise peut être défectueuse et doit être remplacée.

Comment éliminer la prise en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Déposez-la dans un point de collecte pour déchets électroniques (DEEE) conformément à la réglementation locale.

La prise peut-elle être utilisée par des enfants ?

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites sans surveillance. Surveillez les enfants pour éviter qu'ils ne jouent avec.

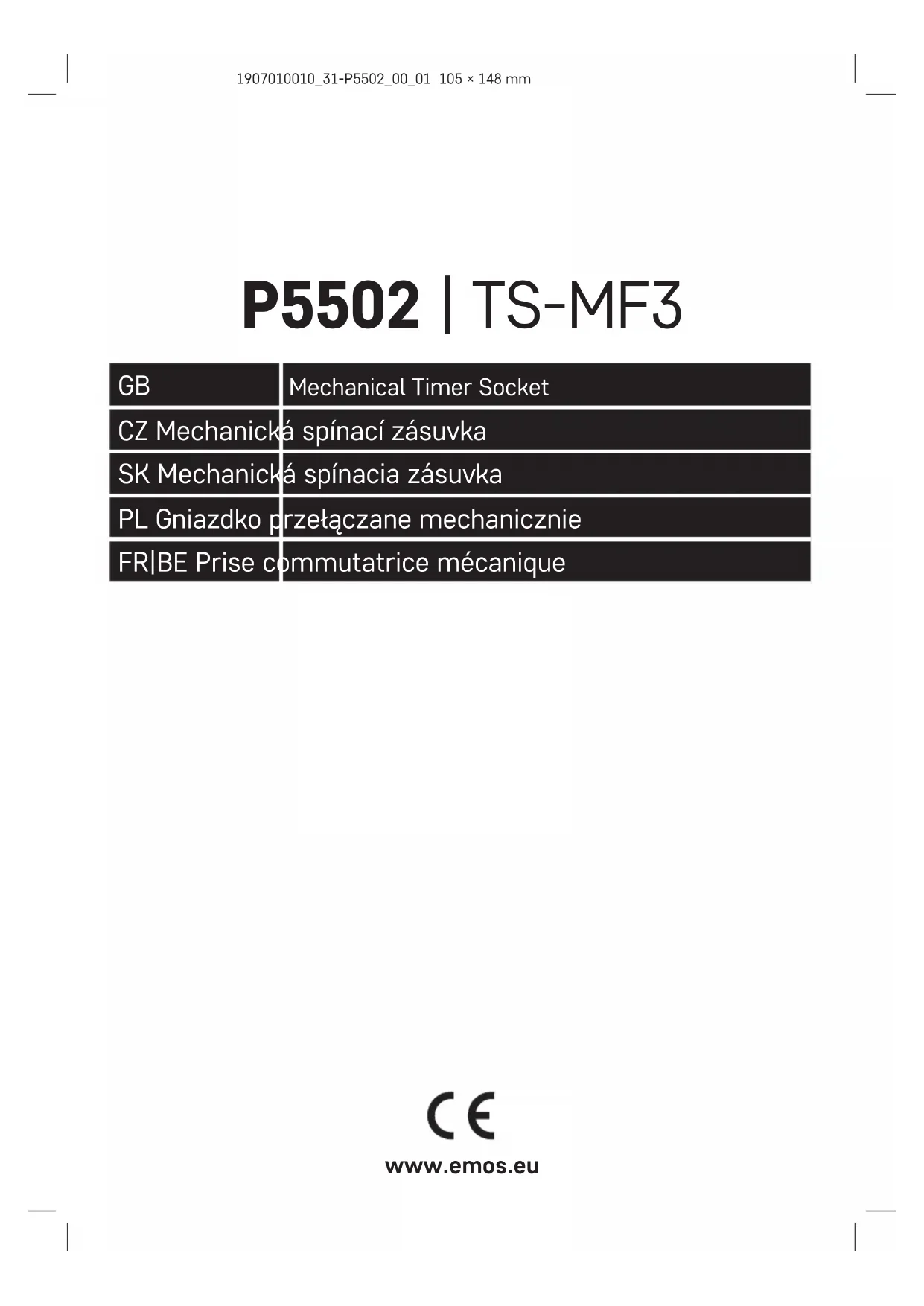

MODE D'EMPLOI P5502 Emos

FR|BE | Prise commutatrice mécanique

La prise programmable mécanique sert à commuter le réseau électrique 230 V\~ à l'heure souhaitée. La prise peut s'allumer et s'éteindre jusqu'à 48 fois par jour.

Spécifications techniques:

Charge maximale de commutation 16 (2) A, 3 680 W

Température ambiante 0 až +50 °C

Précision de commutation 6 h ±1 min

Précision globale de la minuterie ±5 min

Réglage de l'heure actuelle

Régléz l'heure actuelle en tournant le disque dans le sens des aiguilles d'une montre de manière à ce que l'heure et les minutes actuelles soient dans le coin supérieur droit (là où pointe la flèche). Les minutes peuvent être réglées uniquement par tranches de 15 minutes (un cran pour 15 minutes, deux crans pour 30 minutes, trois crans pour 45 minutes).

Création du programme de commutation souhaité

1. Appuyez sur les segments situés autour du disque rotatif à l'aide d'un outil (crayon, tournevis, etc.) pour définir l'heure de commutation souhaitée. Un segment enfoncé active la prise pour une durée de 15 minutes (4 segments = 1 heure).
2. Placez l'interrupteur sur le côté de la prise en position basse Ⓜ – la prise fonctionne selon le programme.
3. Branchez la prise à la source d'alimentation 230 V\~/50 Hz.
4. Insérez la fiche du cordon d'alimentation de l'appareil dans la prise. L'activation de la prise est signalée par une LED rouge.

L'interrupteur sur le côté de la prise permet de basculer entre les modes:

Position haute I – la prise est toujours activée, indépendamment du programme.

Position basse Ⓤ – la prise fonctionne selon le programme.

⚠ Avertissements de sécurité

• Charge inductive max.: 2 A, charge résistive max.: 16 A. Ne pas connecter de charge supérieure.
• Ne démontez pas la prise, ne l'immergez pas dans l'eau ou tout autre liquide.
• Lors du nettoyage de la prise, débranchez-la d'abord du réseau électrique. Ensuite, nettoyez la prise avec un chiffon sec.
• Utilisez la prise uniquement dans des espaces intérieurs secs.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances empêchent une utilisation sûre de l'appareil, sauf si elles sont surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Toute autre utilisation de cet appareil, autre que celle mentionnée dans les sections précédentes de ce manuel, peut endommager le produit et entraîner des risques tels que des courts-circuits, des chocs électriques, etc. L'appareil ne doit pas être modifié ou transformé de quelque manière que ce soit ! Il est impératif de respecter les avertissements de sécurité.

Ne jetez pas les appareils électriques comme des déchets municipaux non triés, utilisez les points de collecte des déchets triés. Pour des informations actuelles sur les points de collecte, contactez les autorités locales. Si les appareils électriques sont déposés dans des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines, entrer dans aîne alimentaire et nuire à votre santé.
