410896IP - Boîtier électrique Leviton - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de montage pour connecteurs QuickPort
Marque	Leviton
Modèle	410896IP
Utilisation	Installation de modules de communication et de connecteurs enclenchables
Matériau	Plastique résistant
Couleur	Blanc ou ivoire (selon variante)
Dimensions approximatives	100 mm x 50 mm x 30 mm
Poids approximatif	100 g
Méthode de fixation	Vis 2,5 cm fournies, ruban adhésif double face ou bandes velcro
Fenêtres d'identification	Oui
Vis de sécurité	Emplacement prévu (vis non incluse)
Compatibilité des modules	Tous les adaptateurs et connecteurs QuickPort de la gamme Leviton
Installation	Montage en surface, terminaison des fils sur le connecteur, encliquetage du module
Retrait du module	Insérer un tournevis plat devant le rebord de retenue et soulever
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Température de fonctionnement	0 °C à 50 °C
Humidité admissible	Jusqu'à 95 % sans condensation
Réparabilité	Non réparable par l'utilisateur ; remplacer le boîtier si défectueux
Certifications	Conforme aux normes en vigueur (CE, UL, etc.)

FOIRE AUX QUESTIONS - 410896IP Leviton

Quels types de modules puis-je installer dans ce boîtier ?

Ce boîtier accepte tous les adaptateurs et connecteurs QuickPort de la gamme Leviton, y compris les modules RJ45, RJ11, coaxiaux, audio, etc.

Comment fixer le boîtier au mur ?

Vous pouvez le fixer à l'aide de vis de 2,5 cm fournies, de ruban adhésif double face ou de bandes velcro. Assurez-vous que la surface est propre et sèche.

Comment installer un module dans le boîtier ?

Terminez les fils sur le module, puis inclinez-le pour l'insérer dans le boîtier. Tournez-le et enfoncez-le jusqu'à ce qu'il s'enclenche derrière le rebord de retenue.

Comment retirer un module déjà installé ?

Insérez un petit tournevis à lame plate devant le rebord de retenue de la base, puis soulevez délicatement le module pour le dégager.

Le boîtier est-il étanche ?

Non, ce boîtier n'est pas conçu pour une utilisation en extérieur ou dans des endroits humides. Il doit être installé dans un environnement sec.

Puis-je utiliser une vis de sécurité ?

Oui, le boîtier dispose d'un emplacement pour une vis de sécurité (non fournie) afin d'empêcher le retrait non autorisé du couvercle.

Quelles sont les dimensions exactes du boîtier ?

Les dimensions approximatives sont de 100 mm x 50 mm x 30 mm. Vérifiez le produit pour des mesures précises.

Comment nettoyer le boîtier ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique.

Le boîtier est-il compatible avec les modules d'autres marques ?

Ce boîtier est spécifiquement conçu pour les modules QuickPort de Leviton. Les modules d'autres marques peuvent ne pas s'adapter correctement.

Que faire si un module ne s'enclenche pas ?

Vérifiez l'orientation du module et assurez-vous qu'il est bien enfoncé. Si le problème persiste, le module ou le boîtier peut être défectueux ; remplacez la pièce concernée.

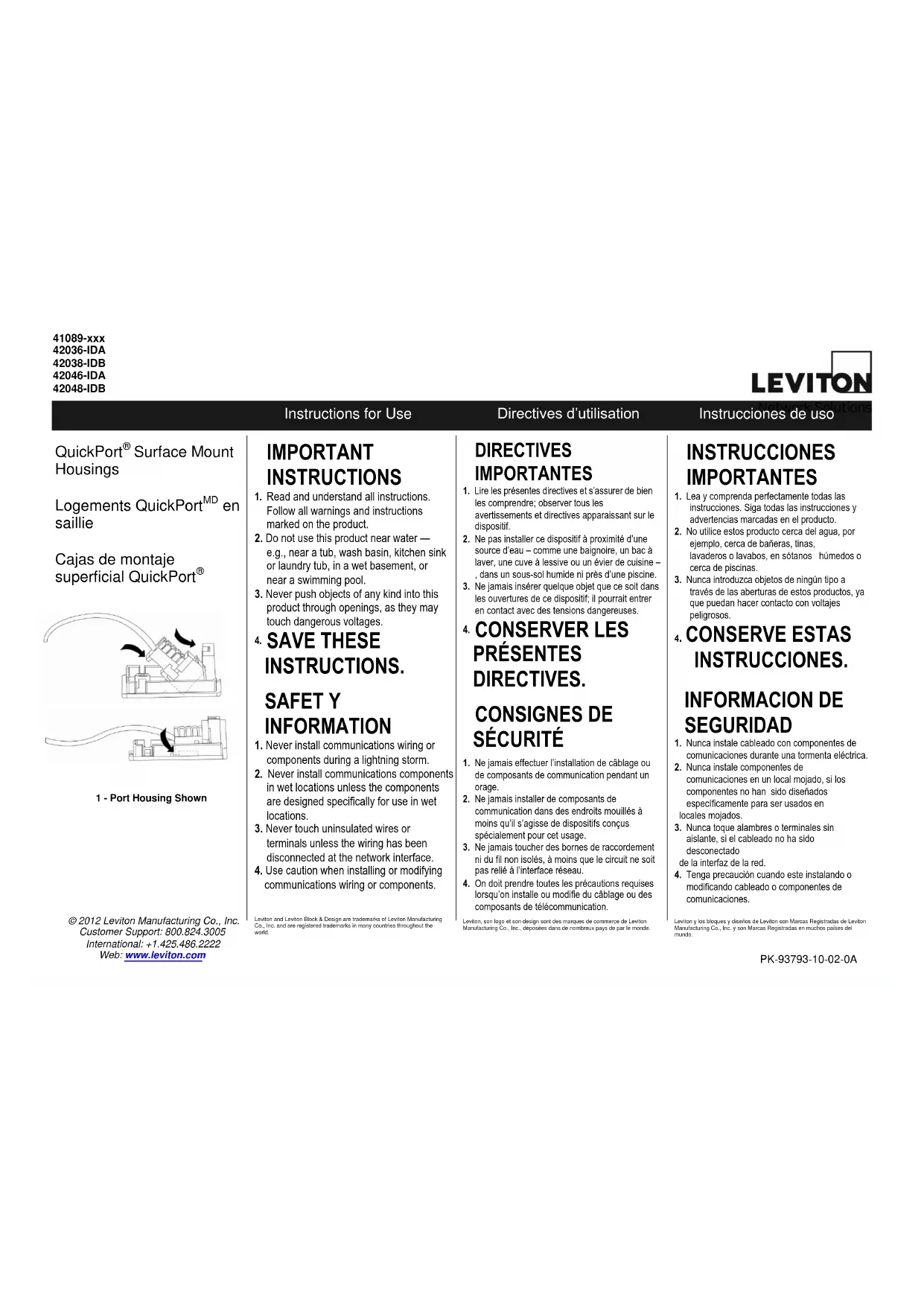

MODE D'EMPLOI 410896IP Leviton

Directives d'utilisation

1. Lire les présentes directives et s'assurer de bien les comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.
2. Ne pas installer ce dispositif à proximité d'une source d'eau – comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine - dans un sous-sol humide ni près d'une piscine.
3. Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; il pourrait entrer en contact avec des tensions dangereuses.
4. CONSERVER LES PRÉSENTES DIRECTIVES.

Consignes de sécurité

1. Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécialement pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.

Leviton, son logo et son design sont des marques de commerce de Leviton Manufacturing Co., Inc. déposées dans de nombreau lieu de pas la mende

Instrucciones importantes

Les logements QuickPort de Leviton peuvent être configurés sur le terrain par l'ajout de n'importe lequel des adaptateurs et des connecteurs enclenchables de la gamme. Ils présentent des fenêtres d'identification, et on peut y insérer une vis de sécurité (non comprise) pour empêcher le retrait du couvercle.

Installation

1. En prenant note de l'orientation du logement (entrée de câble/point de connexion), se servir de ruban adhésif à deux faces, de bandes de velcro ou des vis de 2,5 cm fournies pour fixer la base au mur.
2. Effectuer la terminaison des fils sur l'adaptateur ou le connecteur QuickPort utilisé, suivant les directives l'accompagnant.
3. Insérer le dispositif dans le logement en l'inclinant suffisamment, le tourner et l'enfoncer dans la base. (figure 1)
4. Faire basculer l'arrière du dispositif vers le bas et l'avant jusqu'à ce qu'il se bloque derrière le rebord de retenue de la base

Retrait du dispositif de connexion

1. Insérer un petit tournevis à lame plate devant le rebord de retenue de la base; soulever le dispositif pour le dégager.
