HS9120 - Chauffage HeatStar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur infrarouge à forte intensité, non ventilé, pour installation intérieure
Marque	HeatStar
Modèle	HS9120
Puissance calorifique	120 000 BTU/h (environ 35 kW)
Alimentation en gaz	Gaz naturel ou propane (selon configuration)
Pression de gaz (naturel)	Min 18 cm CE, max 35,6 cm CE, collecteur 14,7 cm CE
Pression de gaz (propane)	Min 28 cm CE, max 35,6 cm CE, collecteur 25,4 cm CE
Dégagements aux combustibles	Dessus et côtés : 1,16 m (46 po), arrière : 1,16 m (46 po), dessous : 2,9 m (114 po)
Position de montage	Horizontal à 45°
Système d'allumage	Veilleuse manuelle (allumette) ou allumage automatique par étincelle (selon version)
Type de veilleuse	Thermocouple (Power Pile) ou détecteur de flamme (rectification)
Alimentation électrique	Transformateur 40 VA (selon version)
Thermostat	Compatible thermostat 24 V ou thermostat de tension de ligne optionnel
Entretien	Nettoyage du Venturi et du brûleur à l'air comprimé (max 11 kg/cm²)
Périodicité d'entretien	Avant et après chaque saison d'utilisation, plus souvent en environnement poussiéreux
Sécurité	Système de veilleuse de sécurité, protection contre les fuites de gaz, dégagements obligatoires
Avertissements	Risque d'incendie, d'explosion, d'intoxication au monoxyde de carbone
Pièces détachées	Disponibles : brûleur, réflecteur, Venturi, orifices, valve de gaz, module d'allumage, etc.
Garantie	1 an pièces, 10 ans garanti au prorata sur le brûleur
Utilisation	Intérieur uniquement, garages, hangars, ateliers (respecter les codes locaux)

FOIRE AUX QUESTIONS - HS9120 HeatStar

Comment allumer le radiateur HS9120 ?

Ouvrez la valve de gaz, réglez le thermostat sur OFF, tournez le bouton de contrôle de gaz sur PILOT, enfoncez-le et allumez la veilleuse avec une allumette. Maintenez enfoncé 30 secondes, puis relâchez et mettez sur ON. Réglez le thermostat à la température désirée.

Que faire si le radiateur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte, qu'il n'y a pas d'air dans la conduite, que les connexions électriques sont serrées et propres. Si la veilleuse ne s'allume pas, l'orifice peut être bouché. Consultez le tableau de dépannage dans la notice.

Pourquoi y a-t-il une odeur lors de la première utilisation ?

Le matériau du liant à joint utilisé dans le radiateur dégage temporairement une odeur ou de la vapeur. Ouvrez une fenêtre et ventilez : l'odeur disparaît après environ 20 minutes de fonctionnement.

Quels sont les dégagements de sécurité à respecter ?

Les dégagements minimums par rapport aux matériaux combustibles sont : dessus et côtés 1,16 m (46 po), arrière 1,16 m (46 po), dessous 2,9 m (114 po). Respectez également une hauteur de 2,4 m (8 pi) du sol dans les garages.

Peut-on utiliser ce radiateur à l'extérieur ?

Non, ce radiateur est conçu uniquement pour une installation intérieure. Une utilisation extérieure annulerait la garantie et présenterait des risques de sécurité.

Comment entretenir le radiateur HS9120 ?

Soufflez à l'air comprimé (max 11 kg/cm²) le Venturi et le devant du brûleur pour enlever la poussière. Nettoyez également les orifices avec le calibre de perceuse approprié. Faites vérifier le système avant chaque saison.

Que faire en cas de suspicion d'intoxication au monoxyde de carbone ?

Les premiers symptômes ressemblent à la grippe : maux de tête, vertiges, nausées. Allez immédiatement respirer de l'air frais, ouvrez les fenêtres et faites réparer le radiateur. N'utilisez pas l'appareil tant qu'il n'a pas été inspecté.

Comment régler la flamme de la veilleuse ?

Retirez le couvercle de la vis d'ajustement de la veilleuse. Tournez la vis dans le sens horaire pour diminuer la flamme, antihoraire pour l'augmenter. La flamme doit recouvrir environ 10 à 13 mm de la pointe du thermocouple.

Le radiateur s'éteint de manière répétée, que faire ?

Assurez un apport d'air frais (ouvrez une fenêtre de 5 cm). Si le problème persiste, le thermocouple ou la veilleuse peut être défectueux. Faites vérifier par un professionnel. Ne modifiez pas le système de sécurité.

Quels types de gaz sont compatibles avec le HS9120 ?

Le radiateur peut fonctionner au gaz naturel ou au propane, selon l'orifice et la valve installés. Des kits de conversion sont disponibles (références 00281A pour NG vers LP, 00282A pour LP vers NG). Vérifiez la plaque signalétique.

MODE D'EMPLOI HS9120 HeatStar

Radiateurs infrarouges à forte intensité HEATSTAR

MODEL N°

HS4030	HS8070	HS9100
HS4040	HS9080	HS9120
HS8050	HS9090	HS9140
HS8060	HS9100S

LISEZ SOIGNEUSEMENT LES INSTRUCTIONS : Lisez et suivez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Ne permettez pas à quiconque n'ayant pas lu les présentes instructions d'assembler, d'allumer, de régler ou de faire fonctionner le radiateur.

Avertissement

- Si les informations contenues dans ce manuel ne sont pas suivies à la lettre, cela pourrait provoquer un incendie ou une explosion qui pourrai-causer des dommages à la propriété, des blessures ou des pertes de vie.

— Ne pas entreposer ni utiliser d'essence ou d'autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil. — QUE FAIRE SI VOUS PERCEVEZ UNE ODEUR DE GAZ

• Ouvrez la fenêtre. • NE PAS tenter d'allumer l'appareil. • NE PAS utiliser les interrupteurs électriques. - NE PAS utiliser un téléphone dans votre maison. Appelez immédiatement votre fournisseur de gaz à partir du téléphone d'un voisin. Suivez les instructions du fournisseur de gaz. • NE TOUCHEZ à aucun interrupteur électrique; n'utilisez aucun téléphone dans votre immeuble. - L'installation et l'entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz. • Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.

AVERTISSEMENT : Une installation, un réglage une modification, une réparation ou un entretien incorrect peut entraîner des dommages matériels, des blessures ou la mort. Lisez attentivement les instructions d'installation, de fonctionnement et d'entretien avant de procéder à l'installation ou à l'entrentien de cet intensité. Pour de l'aide ou des renseignements supplémentaires, consultez un installateur qualifié, une agence de service ou le fournisseur de gaz.

Il s'agit d'un radiateur non ventilé alimenté au gaz naturel. Il utilise l'air (oxygène) de la zone dans laquelle il fonctionne. On doit assurer un apport suffisant d'air de combustion et de ventilation. Reportez-vous à la page 5.

⚠ AVERTISSEMENT : LIRE ATTENTIVEMENT ET COMPLÈTEMENT CE MANUEL DE L'UTILISATEUR AVANT DE TENTER D'ASSEMBLER, DE FAIRE FONCTIONNER OU D'ENTRETENIR CE RADIATEUR. UN MAUVAIS USAGE DE CE RADIATEUR PEUT CAUSER DES BLESSURES GRAVES OU UN DÉCÈS PAR BRÛLURE, INCENDIE, EXPLOSION, CHOC ÉLECTRIQUE, ET UN EMPOISONNEMENT AU MONOXYDE DE CARBONE.

⚠ AVERTISSEMENT : LORSQU'IL EST UTILISÉ SANS APPORT D'AIR FRAIS, LE RADIATEUR PEUT PRODUIRE DU MONOXYDE DE CARBONE, UN GAZ TOXIQUE INODORE. OUVREZ UNE FENÊTRE D'ENVIRON CINQ CENTIMÈTRES POUR PERMETTRE UN APPORT D'AIRE FRAIS LORSQUE VOUS UTILISEZ LE RADIATEUR.

⚠ AVERTISSEMENT : Ce radiateur est équipé d'un SYSTÈME DE VEILLEUSE DE SÉCURITÉ. NE PAS ALTÉRER LE SYSTÈME DE VEILLEUSE DE SÉCURITÉ.

⚠ AVERTISSEMENT : Si le radiateur s'éteint, veuillez assurer un apport d'air frais avant de la rallumer. Si le radiateur continue à s'éteindre, faites-le réparer. Ouvrez la porte pendant 5 minutes.

• Maintenez la propreté du brûleur et des commandes.
• Maintenir les dégagements indiqués à la tableau 1 ou sur la plaque signalétique du radiateur.
• NE PAS UTILISER D'ALLUMETTE OU D'AUTRE FLAMME POUR DÉTECTER LES FUITES.
• LA PRESSION D'ENTRÉE DU RADIATEUR NE DOIT PAS DÉPASSER 0,03 KG/CMF (1/2 L/PO ² ).

⚠ AVERTISSEMENT : LES CARBURANTS UTILISÉS DANS LES APPAREILS À GAZ PROPANE LIQUÉFIÉ ET LES PRODUITS DE LEUR COMBUSTION PEUVANT VOUS EXPOSER À DES PRODUITS CHIMIQUES, NOTAMMENT LE BENZÈNE, RECONNU PAR L'ÉTAT DE CALIFORNIE POUR PROVOQUER LE CANCER ET CAUSER DES ANOMALIES CONGÉNITALES OU D'AUTRES TROUBLES DE LA REPRODUCTION, POUR PLUS D'INFORMATIONS ALLEZ À WWW. P65WARNINGS. CA. GOV

Intoxication au monoxyde de carbone: Les premiers signes d'intoxication au monoxyde de carbone ressemblent aux symptômes de la grippe, des maux de tête, des vertiges ou des nausées. Si vous avez ces symptômes, le radiateur ne fonctionned peut-être pas correctement. Allez respirer immédiatement de l'air frais! Faites réparer le radiateur. Certaines personnes sont plus affectées par le monoxyde de carbone que d'autres. Il s'agit notamment des femmes enceintes, des personnes souffrant de problèmes cardiaques, de maladies pulmonaires ou d'anémie, les personnes sous l'influence de l'alcool et celles se trouvant à haute altitude.

MISE EN GARDE: Une intoxication au monoxyde de carbone peut entraîner la mort.

⚠ AVERTISSEMENT :

• Ne jamais connecter une valve de gaz ou un thermostat à la ligne de tension ou au transformateur.
• Si la couleur infrarouge de la grille devient terne lorsque l'appareil de chauffage du bâtiment fonctionne, consultez votre fournisseur de gaz pour ajuster les tailles de la tuyauterie d'alimentation en gaz.
• Ce radiateur est concu uniquement pour une installation d'intérieur.

Remarque:

- Le matériau du liant à joint utilisé dans ce dispositif de radiateur dégagera temporairement une odeur ou de la vapeur. Celles-ci disparaîtront dans les 20 minutes environ et cette situation ne se reproduira plus par la suite. Reportez-vous à la page 5 pour la ventilation.

⚠ AVERTISSEMENT : CE PRODUIT PEUT VOUS EXPOSER À PLOMB ET COMPOSÉS DE PLOMP, IDENTIFIÉ PAR L'ÉTAT DE CALIFORNIE COMME POUVANT CAUSER LE CANCER. LAVEZ-VOUS LES MAINS APRÈS AVOIR MANIPULÉ CE PRODUIT. POUR DE PLUS AMPLES INFORMATIONS, PRIÈ DE CONSULTER WWW. P65WARNINGS. CA. GOV

TABLE Des matières

Informations générales...... F3

Dégagements...... F3

Alimentation en gaz.... F3

Pression du gaz.... F4

Système électrique.... F5

Thermostat et emplacement...... F5

Ventilation.... F5

Fonctionnement.... F5

Information sur le nettoyage.... F5

Thermostat.... F6

Dépannage.... F7

Schéma de connexion du courant du détecteur de flamme pour les systèmes de rectification de la flamme.... F8

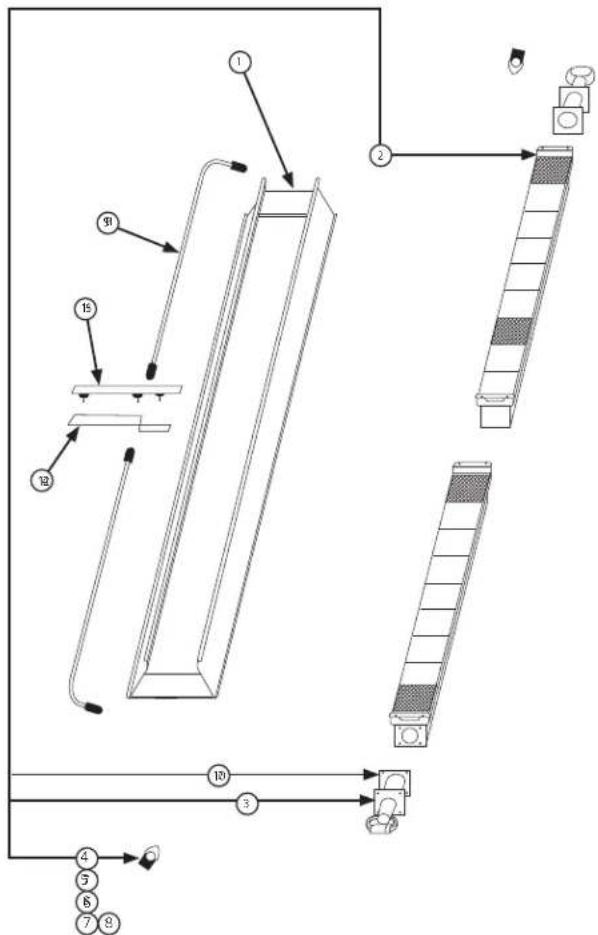

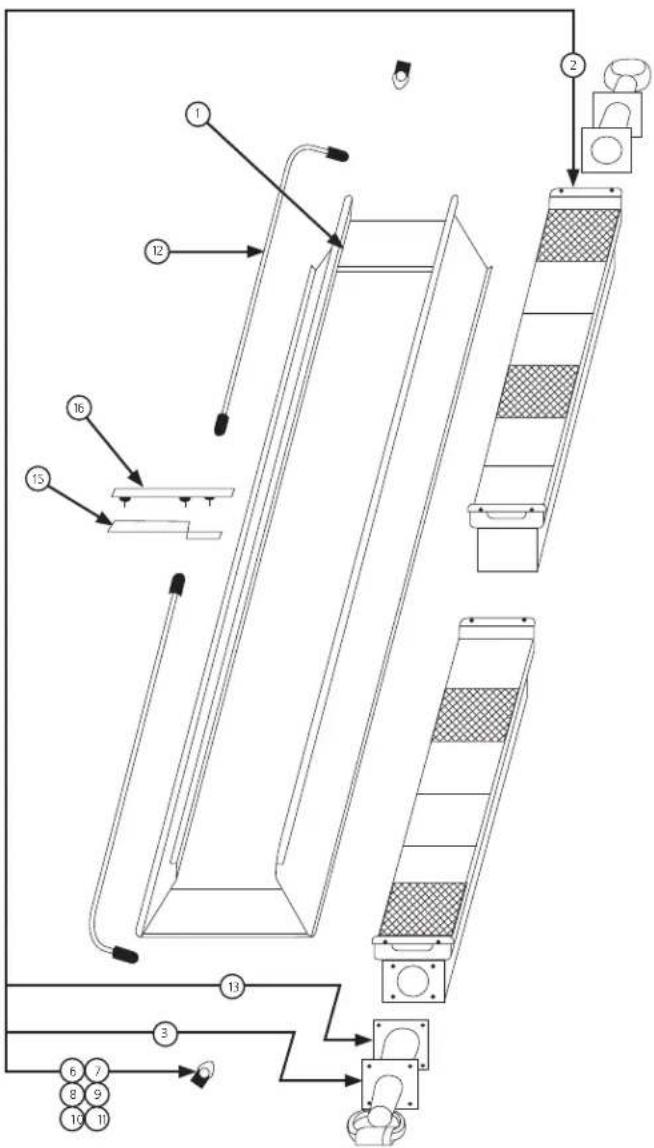

Pièces de rechange.... F9

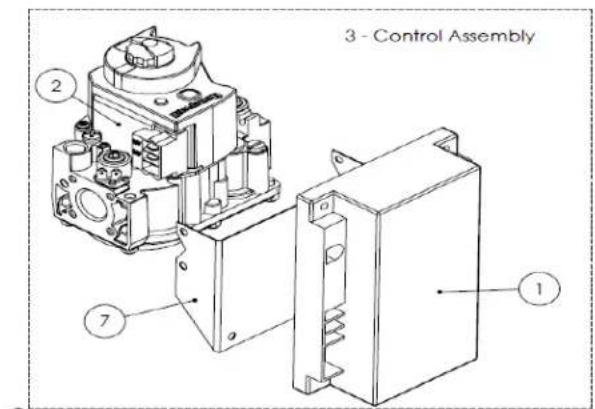

Pièces de rechange du système de contrôle. F12

Langues

Pages E1 — E16

Pages S1 — S16

Pages F1 — F16

1. Informations générales

a. Votre radiateur est complètement assemblé et a été testé en usine pour vérifier le fonctionnement adéquat de ses systèmes de gaz et d'alimentation, tel qu'indiqué sur la plaque signalétique. b. Avant de procéder à l'installation, assurez-vous de vérifier que l'appareil n'est pas endommagé. La compagnie de transport qui a livré le radiateur doit être avisée de tout dommage avant l'installation. HEATSTAR enverra les pièces de rechange pour les pièces endommagées uniquement après avoir reçu un rapport d'inspection signé qui prouve la responsabilité de la compagnie de transport. c. Ne tentez pas de faire fonctionner le radiateur avec aucun autre gaz que celui indiqué sur la plaque signalétique du radiateur. d. L'installation du radiateur doit être conforme aux codes du bâtiment locaux ou, en l'absence de codes locaux, avec la norme du National Fuel Gas Code, ANSI Z223.1/NFPA54. Au Canada, reportez-vous à la norme CAN 1-B146.1. e. Un raccordement de jauge de test NPT de 0,12 cm (1/8 po) branché est situé sur le contrôle du gaz du radiateur ou un raccordement NPT est situé à l'extérieur du Cast Venturi. f. Installation à l'intérieur seulement. Ne pas installer dans un logement. Remarque: Une habitation est un domicile destiné à être utilisé par une ou plusieurs personnes et comprenant une ou plusieurs zones, telles que celles utilisées pour la cuisine, le repas, la vie, le sommeil ou des installations sanitaires. Une habitation ne comprend pas un garage, un atelier ou un espace extérieur attenant et détaché.

2. DÉGAGEMENTS Dégagements minimums par rapport aux matériaux combustibles. (Reportez-vous à la figure 1)

Prévoyez un dégagement suffisant par rapport aux combustibles, figure 1, entre le côté de contrôle du radiateur pour l'entretien et des dégagements minimums au-dessus et sur les côtés, ainsi que pour l'alimentation en air de ventilation et de combustion.

Un dégagement minimum de 2,4 m (8 pi) à partir du sol dans les garages publics, conformément à la norme ANSI/NFPA no 88, version la plus récente, ou à la figure 1, selon la valeur la plus grande. Au Canada, reportez-vous aux Codes d'installation pour les appareils utilisant les combustibles gazeux CAN 1-B149.1.

Un dégagement minimum de 3 m (10 pi) à partir du bas du radiateur jusqu'à l'aile, ou l'enceinte du moteur, où les avions sont garés, et de 2,4 m (8 pi) à partir du sol dans les autres endroits du hangar, conformément à la norme ANSI/NFPA no 409, version la plus récente, ou à la figure 1; la valeur la plus grande doit être utilisée. Au Canada, reportez-vous à la norme ACC B149-1-M91.

AVERTISSEMENT : RESPECTER LES DÉGAGEMENTS ILLUSTRÉS À LA FIGURE 1 OU SUR LA PLAQUE SIGNALÉTIQUE DU RADIATEUR DANS LES INSTALLATIONS DE GARAGE OÙ LES VÉHICULES STATIONNÉS SONT DIRECTEMENT AU-DESSOUS DU RADIATEUR.

3. SUSPENSION

Le radiateur a quatre trous de montage, deux à chaque extrémité, pour fixer la tige ou l'équerre de fixations métalliques et doit être fixé d'une manière suffisamment sûre dans une position indépendante des conduites d'alimentation en gaz et en

électricité. Reportez-vous aux figures 4, 5, et 7 aux pages 13 et 14 pour les suspensions recommandées.

4. Alimentation en gaz

Assurer une alimentation en gaz adéquate à l'entrée nominale de chaque radiateur, à l'aide des normes d'installation américaines ANSI/223 sur les tuyaux de gaz et les appareils alimentés au gaz dans un bâtiment. Le tableau C-3 de la brochure 1a/NFPA54 indique la capacité des tuyaux de différents diamètres et de différentes longueurs en pieds cubes par heure pour le gaz naturel avec une chute de pression de 0,76 cm (0,3 po) et une gravité de 0,60. Pour la capacité du gaz de pétrole liquéfié (GPL), reportez-vous aux tableaux C-3 et C-15 de la même brochure. Pour le raccordement recommandé du gaz au radiateur, reportez-vous à la figure no 5, page 15. Au Canada, reportez-vous aux normes CAN 1-B149.1 et CSA B63.

Si les conduites de gaz doivent être testées sous pression à l'air comprimé, débranchez chaque radiateur pour éviter d'endommager les contrôles et les capuchons de sortie. Après avoir rebranché tous les radiateurs, videz les conduites de gaz de leur air et vérifiez que les raccordements ne fuient pas en utilisant une solution savonneuse.

5. Exigences de tuyauterie

La tuyauterie installée doit se conformer aux codes et aux règlements locaux ou à la norme du National Fuel Gas Code, ANSI Z223.1 (NFPA 54), selon la norme qui a prépondérance. Lors de l'installation de la tuyauterie, les exigences suivantes doivent être prises en compte :

• Utilisez un tuyau noir neuf, bien alésé et exempt de copeaux. - Appliquez une pâte à joint de bonne qualité sur tous les filetages mâles avant l'assemblage. Si le gaz PL est utilisé comme carburant, veillez à ce que la pâte à joint soit résistante au gaz propane. NE PAS UTILISER DE RUBAN DE TEFLON™. - Avant l'installation, appliquez la pâte à joint sur tous les filetages mâles, tel qu'illustré à la figure 1. - Les filetages mâles sur les tuyaux destinés à être installés dans la valve de gaz doivent satisfaire aux exigences de la figure 2. Les filetages plus longs que ceux indiqués à la figure 2 peuvent provoquer une distorsion et un dysfonctionnement de la valve de gaz. - Un collecteur de sédiments qui satisfait aux exigences normales de la figure 3 doit être installé sur la conduite de la valve de gaz. - Une valve d'arrêt dédiée au radiateur doit être installée sur la conduite d'alimentation en gaz.

Figure 1. Application de la pâte à joint UTILISEZ UNE QUANTITÉ MODÉRÉE DE PÂTE À JOINT

LAISSEZ LES DEUX PREMIERS FILETAGES DÉNUDÉS

1,9 CM (3/4 PO) LONGUEUR DE FILETAGE MAXIMUM

TUYAU NOIR DE 1,2 CM (½ PO)

CORPS DE LA VALVE À GAZ

Figure 2. Exigences de raccordement de la valve de gaz

Remarque:

1. Utilisez uniquement une pâte à joint résistante aux gaz liquéfiés sur les installations de PL.
2. Les raccords illustrés ne sont pas inclus avec le radiateur.

Figure 3. Installation normale de la tuyauterie

6. Pression du gaz

Lorsqu'une pression de gaz supérieure au maximum recommandé est maintenue à la conduite principale de gaz, un régulateur indépendant doit être installé en amont du radiateur. Reportez-vous à la figure 2 pour connaître la pression maximale autorisée en fonction du modèle et du type de gaz.

Voir la plaque signalétique du radiateur pour connaître la pression minimale d'alimentation en gaz « Aux fins d'ajustement de l'entrée ».

Sur une installation à plusieurs radiateurs, il est possible d'utiliser un régulateur de grande capacité ou un régulateur individuel pour chaque radiateur. Néanmoins, il est recommandé d'organiser le système de conduite de manière à ce qu'il forme une boucle complète. Communiquez avec votre représentant local ou l'usine pour connaître la phase de conception adéquate pour réduire la pression du gaz.

⚠ AVERTISSEMENT : NE PAS DÉPASSER 0,03 KG/CM² (½ L/PO²) DE PRESSION D'ENTRÉE POUR LES RADIATEURS, TEL QUE LE MONTRENT LES FIGURES 1 ET 2

FIGURE 1

NUMÉRO DEMODÈLE		DÉBIT BTU/H.		POSITIONNORMALE DEMONTAGEDESSUS CÔTÉS	DÉGAGEMENTS PAR RAPPORT AUX COMBUSTIBLES
		GAZ
		NATUREL	PROPANE		ARRIÈRE DESS	DUS
4030**	30	000 30 00	0	Horiz.-45°	76 cm (30 po)	76 cm (30 po)	76 cm (30 po)	1,38 m (54 po)
4040*	40	000 40 00	0	Horiz.-45°	91 cm (34 po)	76 cm (30 po)	76 cm (30 po)	1,7 m (68 po)
8050**	50	000 50 00	0	Horiz.-45°	1,16 m (36 po)	76 cm (30 po)	76 cm (30 po)	2 m (78 po)
8060*	60	000 60 00	0	Horiz.-45°	1,02 m (40 po)	76 cm (30 po)	76 cm (30 po)	2,13 m (84 po)
8070**		70 000	-	Horiz.-45°	1,02 m (40 po)	76 cm (30 po)	76 cm (30 po)	2,13 m (84 po)
9080**		80 000	80 000	Horiz.-45°	1,16 m (46 po)	1,02 m (40 po)	1,02 m (40 po)	2,7 m (104 po)
9090**		90 000	90 000	Horiz.-45°	1,16 m (46 po)	1,16 m (46 po)	1,16 m (46 po)	2,9 m (114 po)
9100S*	100	000 100 000	100 000	Horiz.-45°	1,22 m (48 po)	1,16 m (46 po)	1,16 m (46 po)	3 m (118 po)
9100**		100 000	100 000	Horiz.-45°	1,12 m (44 po)	1,02 m (40 po)	1,02 m (40 po)	2,7 m (104 po)
9120*		120 000	120 000	Horiz.-45°	1,16 m (46 po)	1,16 m (46 po)	1,16 m (46 po)	2,9 m (114 po)
9140**	140	000	-	Horiz.-45°	1,16 m (46 po)	1,16 m (46 po)	1,16 m (46 po)	2,9 m (114 po)

*Seuls les modèles de radiateurs à haute intensité suivants sont vendus : 4040, 8060, 9100S et 9120 **Il est possible d'obtenir les autres numéros de modèle en utilisant les orifices supplémentaires inclus avec les radiateurs pour modifier la production de chaleur.

Les dégagements aux combustibles représentent une température de surface de 90 F (32 C) supérieure à la température ambiante. Les matériaux de construction avec tolérance à la chaleur basse peut être soumis à une dégradation à des températures inférieures. Il est de la responsabilité de l'installateur

7. Système électrique

Tout le câblage externe doit être en conformité avec les codes électriques existants. Utilisez le schéma fourni avec le radiateur. Assurez-vous que les caractéristiques d'alimentation électrique correspondent à celles qui sont indiquées sur la plaque signalétique. L'appareil doit être relié à la terre conformément à la norme du National Electrical Code, ANSI/NFPA70, dernière révision. Au Canada, reportez-vous au Code canadien de l'électricité CSA C22.1

8. Thermostat et emplacement

Assurez-vous que les caractéristiques électriques du thermostat correspondent à celles des contrôles du radiateur. Pour de meilleurs résultats, le thermostat devrait être installé à 1,5 m (5 pi) au-dessus du sol, où l'air peut circuler librement autour de l'appareil. NE PAS INSTALLER le thermostat directement sur le côté froid d'un mur, dans un débit d'air direct ou directement au-dessous du radiateur infrarouge.

9. VENTILATION

a. Les espaces minimums d'apport et d'échappement d'air doivent prévoir au moins 11,3 m³/min (400 pi³/min) pour chaque 100 000 BTU, à l'exception que la zone d'infiltration peut être incluse dans la zone d'apport. Le ventilateur d'échappement doit être relié au thermostat du radiateur. Si un ventilateur autodébrayable d'échappement est utilisé, il doit être contrôlé par le thermostat ou l'humidostat. b. Si une ventilation naturelle (par gravité) est utilisée pour l'échappement, les espaces doivent être répartis au-dessus des radiateurs (de préférence au sommet du toit) et les zones d'ouverture ne doivent pas être inférieures à 0,20 m² (300 po²) pour chaque 100 000 BTU.

10. FONCTIONNEMENT

Après avoir installé le câblage électrique et la tuyauterie de gaz et avoir vidé les conduites de gaz menant aux radiateurs, reportez-vous à la plaque d'instruction de l'allumage sur le radiateur pour connaître la procédure adéquate d'allumage.

11. Information sur le nettoyage

Soufflez à l'air comprimé le Venturi et le devant du brûleur (pression max. de 11 kg/cm³ (25 l/po²)); nettoyez également les orifices (voir la figure 2 pour le calibre de perceuse adéquat). Pour obtenir des instructions détaillées d'entretien et de nettoyage, contactez votre représentant local ou l'usine.

⚠ AVERTISSEMENT : LE MATÉRIAU DE LIANT À JOINT UTILISÉ DANS CE DISPOSITIF DE RADIATEUR DÉGAGERA TEMPORAIREMENT UNE ODEUR OU DE LA VAPEUR. UTILISEZ LA VENTILATION (a OU b) ET CELLES-CI DISPARAÎTRONT DANS LES 20 MINUTES ENVIRON ET CETTE SITUATION NE SE REPRODUIRA PLUS PAR LA SUITE.

⚠ AVERTISSEMENT : NE PAS TENTER D'ALLUMER LA VEILLEUSE À LA MAIN SUR LES RADIATEURS ÉQUIPÉS D'UN ALLUMAGE AUTOMATIQUE PAR ÉTINCELLE.

⚠ REMARQUE : UTILISEZ LA DERNIÈRE ÉDITION DE TOUTES LES NORMES ANSI ET CANADIENNES.

FIGURE 2

MODÈLE NO	DÉBIT BTU/H. PRESSION DE L'ALIMENTATION EN GAZ (COLONNE D'EAU)								TAILLE DE L'ORIFICE
	GAZ MIN. MAX. COLLECTEUR
	NATUREL	PROPANE	NAT.	G.P.L.	NAT.	G.P.L.	NAT.	G.P.L.	NAT.	G.P.L.
4030	30 000	30 000	16,7 cm(6,6 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	14,2 cm(5,6 po)	25,4 cm(10 po)	43	52
4040	40 000	40 000	17,2 cm(6,8 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	14,7 cm(5,8 po)	25,4 cm(10 po)	37	49
8050	50 000	50 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	11 cm(4,3 po)	25,4 cm(10 po)	30	45
8060	60 000	60 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	14,7 cm(5,8 po)	25,4 cm(10 po)	30	43
8070	70 000	-	18 cm(7 po)	-	35,6 cm(14 po)	-	15,2 cm(6 po)	-	29	-
9080	80 000	80 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	14,7 cm(5,8 po)	25,4 cm(10 po)	37	49
9090	90 000	90 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	12,7 cm(5 po)	25,4 cm(10 po)	32	47
9100S	100 000	100 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	12,7 cm(5 po)	25,4 cm(10 po)	31	46
9100	100 000	100 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	11 cm(4,3 po)	25,4 cm(10 po)	30	45
9120	120 000	120 000	18 cm(7 po)	28 cm(11 po)	35,6 cm(14 po)	35,6 cm(14 po)	14,7 cm(5,8 po)	25,4 cm(10 po)	30	43
9140	140 000	-	18 cm(7 po)	-	35,6 cm(14 po)	-	14 cm(5,5 po)	-	29	-

12. Procédure de démarrage

OUVRIR LA VALVE OU LES VALVES DE GAZ.

Réglez le thermostat à la position OFF. Voir la figure 5. Si le bouton de contrôle de gaz manuel sur la valve de gaz n'est pas en position OFF, enfoncez partiellement le bouton et tournez-le à la position OFF. Voir la figure 6.

Attendez 5 minutes pour permettre au gaz qui s'est accumulé dans le brûleur principal de sortir (cela est particulièrement important après l'installation).

Figure 5. Contrôles du thermostat

Tournez le bouton de contrôle de gaz manuel à la position PILOT.

Appuyez sur le bouton de contrôle de gaz manuel. À l'aide d'une allumette, allumez la veilleuse. Voir la figure 6. Maintenez le bouton pendant environ 30 secondes pour permettre à l'air se trouvant dans les conduites de gaz de passer à travers la veilleuse et, une fois que la veilleuse est allumée, laissez le thermocouple chauffer suffisamment pour activer la valve de sécurité dans une position ouverte.

Figure 6. Composants de la valve de gaz

Relâchez le bouton de contrôle du gaz manuel et réglez-le à la position ON. Réajustez le thermostat à la température désirée.

Remarque:

Lors du démarrage initial de MR. HEATER, une odeur et, peut-être, un peu de vapeur se dégageront du radiateur. C'est le matériau du liant à joint qui émet cette odeur ou cette vapeur. Après environ 20 minutes, cette odeur disparaîtra et ne se reproduira plus.

13. MISE À l'ARRÊT

1. Réglez le thermostat à OFF.
2. Tournez le bouton de contrôle de gaz manuel sur la valve de gaz à la position PILOT.
3. Enfoncez partiellement le bouton et tournez-le à la position OFF.
4. Fermez les valves d'alimentation en gaz.

1. DÉPANNAGE

a. Le tableau 4 énumère les problèmes du système qui pourraient survenir lors de l'utilisation ou de l'entretien de votre radiateur. b. Si les solutions énumérées ne permettent pas d'obtenir de résultat, appelez votre revendeur Mr. Heater ou le service à la clientèle de l'usine au 1-866-447-2194.

2. Ajustement de la FLAMME de la veilleuse

La flamme de la veilleuse devrait recouvrir environ de 10 à 13 mm (3/8 à ½ po) de la pointe du thermocouple ou du générateur.

Pour régler la flamme de la veilleuse :

a. Retirez le couvercle de la vis d'ajustement de la veilleuse. Reportez-vous à la figure 8. b. Tourner la vis de réglage intérieure dans le sens horaire pour diminuer ou dans le sens antihoraire pour augmenter la flamme de la veilleuse. c. Toujours replacer le couvercle à vis après l'ajustement et serrer fermement pour assurer un bon fonctionnement.

Figure 8. Vue du haut du contrôle du gaz de capacité standard

15. Remplacement de l'unité de la VALVE de gaz

a. Retirez les deux fils de l'unité de la valve de gaz sur la valve de contrôle du gaz portant la mention « PP ». b. Dévissez la valve de gaz de la tuyauterie de gaz. c. Rebranchez la valve de gaz et les fils de l'unité aux bornes « PP ». N'oubliez pas de laisser un fil du thermostat sur un terminal.

Utilisation intermittente

Les appareils qui sont utilisés de façon saisonnière doivent être vérifiés avant la mise à l'arrêt et de nouveau avant la prochaine utilisation.

Environnement poussièreux, humide ou corrosif. Étant donné que ces environnements peuvent détériorer plus rapidement le contrôle du gaz, le système doit être vérifié plus souvent.

Le contrôle du gaz doit être remplacé si :

a. Il ne fonctionne pas correctement lors de la vérification ou du dépannage. b. Le bouton de contrôle du gaz peut difficilement être tourné ou enfoncé, ou s'il ne parvient pas à rebondir une fois relâché.

Guide d'utilisation et manuel du propriétaireEnerco Group, Inc. | Radiateurs infrarouges à forte intens

Tableau 4. tableau de dépannage

Les différents symptômes d'un dysfonctionnement du système, les défauts possibles qui causent ces symptômes et les mesures correctives suggérées sont présentés ci-dessous sous forme d'un

tableau. Le tableau suppose qu'une pression de gaz adéquate est disponible pour le radiateur et que la procédure d'allumage correspond à celle indiquée sur la plaque fixée au radiateur.

SYMPTÔMES CAUSES SOLUTIONS
Le brûleur s'allume très lentement L'orifice de la veilleuse est partiellement bloqué.		Réajuster la veilleuse
		La veilleuse est mal ajustée.
Le brûleur s'allume très lentement. La couleur reste terne.	L'orifice de la veilleuse est partiellement bloqué.	Remplacer
Retour de flamme du brûleur (on entend un bruit de grondement lors du fonctionnement et la surface de la grille en céramique est sombre).	Faible pression de gaz	Corriger la pression du conduit ou appeler votre fournisseur de gaz.
	Brûleur endommagé	Remplacer
Encrassement de la grille en céramique ou du brûleur (lorsque neuf ou après un nettoyage).	Vérifiez d'abord si l'orifice du brûleur est endommagé.	Remplacer si endommagé
	Si l'orifice du brûleur n'est pas endommagé, vérifiez si le collecteur est endommagé.	Remplacer
La veilleuse ne peut pas être allumée. L'orifice de la veilleuse est bloqué. Le robinet de gaz n'est pas en position.		RemplacerLe bouton de contrôle de gaz doit être réglé sur PILOT et maintenu enfoncé.
		La vis de réglage de la veilleuse de débit de gaz est peut-être fermée.
La veilleuse s'allume puis s'éteint. Thermocouple défectueux		Remplacer
		Contrôle défectueux
La veilleuse reste allumée, mais le brûleur principal ne s'allume pas.	Fil desserré ou mal câblé	Serrer les connexions, vérifier le schéma de câblage
	Contrôle défectueux	Remplacer
	Orifice du brûleur bloqué	Nettoyer ou remplacer l'orifice
Ne s'allume pas.	L'alimentation principale en gaz est coupée.	Ouvrir les valves manuelles
	Air dans la conduite de gaz	Vider la conduite de gaz
	Les connexions de câbles sont desserrées.	Serrer les connexions de câbles
	Les connexions de câbles sont sales.	Nettoyer les bornes et fixer les terminaux

Utilisation en HAUTE altitude

1. L'installation de cet appareil à des altitudes supérieures à 2000 pi (610 m) doit être conforme aux codes locaux ou, en l'absence de codes locaux, au code du gaz combustible, ANSI Z223.1 / NFPA 54 ou à la norme nationale du Canada, Gaz naturel. et code d'installation du propane, CSA B149.1.

KITS DE CONVERSION AÉRIENS HAUTE INTENSITÉ SP (Electric Spark)

STOCK#	DESCRIPTION	SÉRIES
00277A	NG to LP Kit	4040
00278A	LP to NG Kit	4040
00279A	NG to LP Kit	8060
00280A	LP to NG Kit	8060
00283A	NG to LP Kit	9100S
00284A	LP to NG Kit	9100S
00281A	NG to LP Kit	9120
00282A	LP to NG Kit	9120

PP (Power Pile)

STOCK#	DESCRIPTION	SÉRIES
00285A	NG to LP Kit	4040
00286A	LP to NG Kit	4040
00287A	NG to LP Kit	8060
00288A	LP to NG Kit	8060
00291A	NG to LP Kit	9100S
00292A	LP to NG Kit	9100S
00289A	NG to LP Kit	9120
00290A	LP to NG Kit	9120

Schéma de connexion du courant du détecteur de FLAMME pour les systèmes de rectification de FLAMME (SP)

Figure 3 – Utilisation d'un micro-ampèremètre pour tester la zone de mise à la terre adéquate.

Tester si la ZONE de mise à la TERRE est adéquate

Le ratio adéquat entre le détecteur de flamme et la zone de mise à la terre ne peut pas toujours être déterminé par un examen visuel ou une mesure physique. Un moyen certain de vérifier l'installation est de mesurer le courant du détecteur de flamme dans des conditions réelles d'allumage. Il est fortement recommandé que l'installateur mesure le débit de courant entre la tête de l'unité du détecteur de flamme et la borne sur la plaque de contrôle (voir figure 3). Mesurer le courant avec un microampèremètre de CC ou l'équivalent. Nous recommandons une sortie régulière de 0,9 microampère ou plus. Un débit constant de courant de cette grandeur dans des conditions

réelles d'allumage indique généralement que la mise à la terre de la veilleuse est adéquate.

Remarque:

1. Lire toutes les fiches techniques de contrôle fournies avec ce radiateur.
2. Vérifier si le détecteur de flamme entre en contact avec des pièces du radiateur. Le détecteur de flamme doit être exempt de tout contact avec le radiateur. Un contact avec le radiateur aura pour effet de court-circuiter le détecteur de flamme.
3. La porcelaine craquelée sur le détecteur de flamme aura pour effet de court-circuiter le capteur. Remplacer le détecteur de flamme.

Kits de conversion NG / LP

STOCK#	DESCRIPTION
0 0152	Kit de Conversion de Taux NG - 30K à 40K BTU/HR
0 0153	Kit de Conversion de Taux LP - 30K à 40K BTU/HR
00275	Kit de Conversion de Gaz - NG à LP
00276	Kit de Conversion de Gaz- LP à NG

Liste des pièces de rechange pour les radiateurs Modèles des séries 4000 / Moins de contrôle

Article no	No requis	No de stock	Description
1 1	00435 A	Réflecteur
2 1	02523 A	Brûleur
3 1	03397 P	Venturi
4 1	05437	Orifice – Br.	G.N. 4040
5 1	05443	Orifice – Br.	G.N. 4030
6 1	05449	Orifice – Br.	G.P.L. 4040
7 1	05452	Orifice – Br.	G.P.L. 4030
8 1	236 6	Joint –	Venturi
4040 Nat. Gasor2
4030 Nat. Gasor2
4040 Propaneor2
4030 Propaneor2

Liste des pièces de rechange pour les radiateurs Modèles des séries 8000 / Moins de contrôle

Article no	No requis	No de stock	Description
1 1	00442 A Réflecteur
2 1	02524 A Brûeur
3 1	03421 P Venturi
4 1	05429 Orifice – Br. G.N. 8070
5 1	05430 Orifice – Br. G.N. 8060
6 1	05430 Orifice – Br. G.N. 8050
7 1	05443 Orifice – Br. G.P.L. 8060
8 1	05445 Orifice – Br. G.P.L. 8050
9 1	1236 6 Joint – Venturi

Liste des pièces de rechange pour les radiateurs Modèles des séries 9000 / Moins de contrôle

Article no	No requis	No de stock	Description
1 1	D0444 A	Réflecteur
2 2	D2694 Brûleur
3 2	D3421 P	Venturi
4 2	D5429 Orifice – Br. G.N. 9140
5 2	D5430 Orifice – Br. G.N. 9120
6 2	D5430 Orifice – Br. G.N. 9100
7 2	D5443 Orifice – Br. G.P.L. 9120
8 2	D5445 Orifice – Br. G.P.L. 9100
9 2	D6396 Collecteur
10	2	12366	Joint – Venturi
11	1	14639	Support de centre de selle
12	1	11381	Support central
9140 Nat. Gasor 21 3 4 9 10 11 12
9120 Nat. Gasor 21 3 7 9 10 11 12
9100 Nat. Gasor 21 3 6 9 10 11 12
9120 Propaneor 21 3 7 9 10 11 12
9100 Propaneor 21 3 8 9 10 11 12

Pièces de rechange pour kits rétro de grilles Modèles série 4000 et modèles série 8000 SEULEMENT Modèles des séries 4000

F104440	KIT GRID	Grille, Vis, Clip Retention
F104441	KIT RÉTRO GRILLE	Réflecteur, Grille, Vis,Clip de rétention, Tag de taux

Modèles des séries 8000

F104445	KIT GRID	Grille, Vis, Clip Retention
F104446	RETRO GRID KIT	Réflecteur, Grille, Vis,Clip de rétention, Tag de taux

Liste des pièces de rechange pour les radiateurs Modèles des séries 9100S / Moins de contrôle

Article no	No requis	No de stock	Description
1 1 00	443 A	Reflecteur
2 2 02	508 A	Brûleur
3 2 03	421 P	Venturi
4 2 05	431	Orifice – Br. G.N. 9100S
5 2 05	432	Orifice – Br. G.N. 9090
6 2 05	437	Orifice – Br. G.N. 9080
7 2 05	446	Orifice – Br. G.P.L. 9100S
8 2 05	447	Orifice – Br. G.P.L. 9090
9 2 05	449	Orifice – Br. G.P.L. 9080
10 2 06	398	Collecteur
11	2	12366	Joint – Venturi
12	1	14639	Support de centre de selle
13	1	11381	Support central
9100S Nat. Gasor 2
1	3	4	10
9090 Nat. Gasor 2
1	3	5	10
9080 Nat. Gasor 2
1	3	6	10
9100S Propaneor 2
1	3	7	10
9090 Propaneor 2
1	3	8	10
9080 Propaneor 2
1	3	9	10

Article no	No requis	No de stock	Description
1 1	00063	Module d'allumage FENWAL
2 1	00037	Valve à gaz G.N./VR8204A2001/SWC
3 1	00236	Ensemble de contrôle G.N
4 1	05573	Orifice de la veilleuse G.N.
5 1	08353	Transformateur 40va
6 1	114 0	3 Veilleuse d'allumage
7 1	14619	Support de montage
8 1	16437	Tuyau flexible de la veilleuse avec raccords

Article no	No requis	No de stock	Description
1	1	00063	Module d'allumage FENWAL
2	1	00037	Valve à gaz G.N/VR8204A2001/SWC
3	1	00236	Ensemble de contrôle G.N.
4	1	05383	Orifice de la veilleuse G.N.
5	1	08353	Transformateur 40va
6	1	113 85	Veilleuse d'allumage
7	1	14619	Support de montage
8	1	16453	Tuyau flexible de la veilleuse avec raccords

Article no	No requis	No de stock	Description
1 1	00036		Valve à gaz LP/VR8204A2092/28 cm (11 po)
2 1	00063		Module d'allumage FENWAL
3 1	00336	Ensemble	de contrôle LP
4 1	05577	Orifice de veilleuse - GPL
5 1	08353	Transformateur 40va
6 1	14 07	Veilleuse	d'allumage
7 1	14619	Support de montage
8 1	16437		Tuyau flexible de la veilleuse avec raccords

Article no	No requis	No de stock	Description
1 1	00036		Valve à gaz LP/VR8204A2092/28 cm (11 po)
2 1	00063	Module d'allumage FENWAL
3 1	00335	Ensemble de contrôle LP
4 1	05384	Orifice	de veilleuse - LP
5 1	08358	Transformateur 40va
6 1	113	Veilleuse d'allumage
7	1	14619	Support de montage
8 1	16458		Tuyau flexible de la veilleuse avec raccords

Article no	No requis	No de stock	Description
1 1	00024		Valve à gaz comb. (PP) G.N. NPT 13 mm x 13 mm (1/2 po x 1/2 po)
2 1	00025		Valve à gaz comb. (PP) G.P.L. NPT 13 mm x 13 mm (1/2 po x 1/2 po)
3 1	05577	Orifice de veilleuse - GPL
4 1	05573	Orifice de veilleuse G.N.
5 1	09360	Thermocouple PP Honeywell
6 1	10367	Thermostat « PP » Heatstar
7 1	114 0 5	Veilleuse d'allumage - 9000HTR
7 1	11408		Tuyau flexible de la veilleuse avec raccords
8 1	16425		Tuyau flexible de la veilleuse avec raccords
NPP 1 4 5 6 7 8
LPP 2 3 5 6 7 8

LISTE Des pièces de rechange pour le système de contrôle de suffixe pp(ng), pp(lp)

Article no	No requis	No de stock	Description
1	1	00024	Valve à gaz comb. (PP) G.N. NPT 13 mm x 13 mm (1/2 po x 1/2 po)
2	1	00025	Valve à gaz comb. (PP) G.P.L. NPT 13 mm x 13 mm (1/2 po x 1/2 po)
3	1	05384	Orifice de veilleuse - GPL
4	1	05383	Orifice de veilleuse G.N.
5	1	09360	Thermocouple PP Honeywell
6	1	10367	Thermostat « PP » Heatstar
7	1	11385	Veilleuse d'allumage-9000HTR
8	1	16425	Tuyau flexible de la veilleuse avec raccords
NPP 1 4 5 6 7 8
LPP 2 3 5 6 7 8

REMARQUE : 1 – EN CAS DE COMMANDE DE PIÈCES DE RECHANGE, TOUJOURS DONNEZ LE NO DE MODÈLE DU RADIATEUR, LE NO DE STOCK, LE NO DE SÉRIE ET LE TYPE OU LE GAZ UTILISÉ.

2 - LORS DU DÉMONTAGE DU RADIATEUR POUR LA RÉPARATION, PORTEZ ATTENTION À L'ORIENTATION DES PIÈCES, PUIS REPRODUISEZ À L'INVERSE LA PROCÉDURE LORS DU MONTAGE.

Radiateurs infrarouges à forte intensité HEATSTAR

MODEL N°

HS4030	HS8070	HS9100
HS4040	HS9080	HS9120
HS8050	HS9090	HS9140
HS8060	HS9100S

LISEZ SOIGNEUSEMENT LES INSTRUCTIONS : Lisez et suivez toutes les instructions. Conservez ces instructions dans un endroit sécuritaire pour vous y référer ultérieurement. Ne permettez pas à quiconque n'ayant pas lu les présentes instructions d'assembler, d'allumer, de régler ou de faire fonctionner le radiateur.

POUR ACHETER : Les accessoires peuvent être achetés chez n'importe quel revendeur local Mr. Heater/HeatStar ou directement de l'usine.

Pour des informations sur le service

Veuillez appeler sans frais le 866-447-2194 • www. enerco-mrheater. com Nos heures de bureau sont de 8 h 00 à 17 h, fuseau horaire de l'Est, du lundi au vendredi. Par adresse électronique à : techservice@enerco-mrheater. com Veuillez inclure le numéro du modèle, la date d'achat et la description du problème dans toute communication.

Garantie limitée

La Société garantit que ce produit est exempt d'imperfections d'équipement ou de fabrication, sous utilisation normale et appropriée, conformément aux instructions de la Société, pour une période d'un an à compter de la date de livraison à l'acheteur. La Société, à sa discrétion, réparera ou remplacera les produits retournés par l'acheteur à l'usine, le transport payé d'avance au sein de ladite période d'un an et jugés par la Société comme ayant des imperfections d'équipement ou de fabrication.

Garantie au prorata de 10 ans sur le brûleur uniquement.

Si un article est endommagé ou manquant, appelez notre service de soutien technique au 866-447-2194.

Adressez toute réclamation au département du service à la clientèle, Enerco Group, Inc., 4560 W. 160th St., Cleveland, Ohio 44135. Inclure votre nom, adresse et numéro de téléphone et les détails concernant la réclamation. Nous fournir également la date d'achat et le nom et l'adresse du concessionnaire auprès duquel vous avez acheté notre produit.

Ce qui précède relève entièrement de la responsabilité de la Société. Il n'existe aucune autre garantie, explicite ou implicite. Plus précisément, il n'existe aucune garantie d'adéquation à un usage particulier et aucune garantie de qualité marchande. En aucun cas la Société ne sera responsable d'un retard causé par les imperfections, pour les dommages indirects ou des frais de toute nature engagés sans son consentement écrit. Le coût de la réparation ou du remplacement doit être la seule réparation pour toute violation de la garantie. Il n'y a pas de garantie contre la violation analogue et aucune garantie implicite découlant du cours de la transaction ou d'usages du commerce. Cette garantie ne s'applique à aucun produit qui a été réparé ou modifié en dehors de l'usine à tout égard ce qui, selon notre jugement, affecterait son état ou son fonctionnement.

Certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que la limitation ou l'exclusion peut ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon les États.

Enerco Group, Inc. se réserve le droit de modifier en tout temps, sans préavis ni obligation, les couleurs, spécifications, accessoires, matériaux et modèles.

ENREGISTREMENT DU PRODUIT : Nous vous remercions pour votre achat.

Veuillez vous connecter à http://www. egiregistration. com pour enregistrer votre produit.

ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 866-447-2194

Mr. Heater est une marque déposée de Enerco Group, Inc

© 2020, Enerco Group, Inc. Tous droits réservés.
