Type de produit	Communicateur GSM pour système d'alarme
Marque	Vimar
Modèle	03820
Dimensions (L x H x P)	108 x 64 x 24 mm
Poids	77 g
Alimentation	9-15 V via bus ; batteries internes incluses
Consommation en veille	70 mA
Consommation en cours d'appel	540 mA max
Gamme de fréquences	800 / 1800 / 2100 / 2600 MHz
Puissance RF transmise	2 W (33 dBm) pour 2G/3G ; 200 mW (23 dBm) pour 4G
Antenne	1,5 m de câble, connecteur SMA-Male, base magnétique
Température de fonctionnement	-10 à +40 °C
Humidité relative	≤ 75 % sans condensation
Indice de sécurité	3
Classe d'isolation	II
Fonctions principales	Envoi de SMS, appels vocaux, transmission SIA-IP, commandes à distance par SMS ou caller-ID
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec ; éviter les produits abrasifs
Sécurité	Installation par technicien qualifié ; conforme à la directive 2014/53/UE
Réparabilité	Pièces détachées non spécifiées ; contacter le fabricant
Contenu du kit	Communicateur 03820, antenne, batterie interne

FOIRE AUX QUESTIONS - 03820 Vimar

Comment installer le communicateur Vimar 03820 ?

Choisissez un emplacement avec un bon signal GSM. Ouvrez le couvercle, insérez la carte SIM, branchez l'antenne et les bornes du bus (+, D, S, -) à la centrale. Fixez la base et configurez via le logiciel By-alarm Manager Plus.

Comment vérifier la qualité du signal GSM ?

Appuyez sur le bouton P1. Les LEDs indiquent le niveau : L1 clignote = insuffisant, L1 allumée = faible, L1+L2 = adéquat, L1+L2+L3 = parfait.

Que faire si la LED L4 ne clignote pas ?

La LED L4 indique la connexion réseau. Si elle est éteinte, vérifiez la carte SIM, l'antenne et l'alimentation. Un clignotement modéré signifie que le dispositif cherche l'opérateur.

Comment tester le niveau des batteries ?

Appuyez simultanément sur les boutons P1 et P2. Les LEDs affichent le niveau : L1 clignote = insuffisant, L1 allumée = faible, L1+L2 = correct, L1+L2+L3 = optimal.

Comment envoyer une commande par SMS au communicateur ?

Envoyez un SMS depuis un numéro configuré. Le communicateur interprète les commandes validées définies dans le registre des événements. Consultez le manuel de By-alarm Plus pour la syntaxe.

Pourquoi les appels vocaux ne fonctionnent-ils pas ?

Assurez-vous que le service VoLTE est activé sur la ligne et validé dans le logiciel By-alarm Manager Plus. Sinon, le dispositif bascule automatiquement sur 3G ou 2G.

Comment interpréter les LEDs de panne (L3) ?

Si la LED L3 est allumée, appuyez sur P2. Les LEDs L1, L2 et L3 indiquent la cause : L1 clignote = batterie déchargée, L2 clignote = problème SIM ou signal, L3 allumée = erreur de bus.

Quelle carte SIM utiliser ?

Utilisez une carte SIM standard avec un forfait SMS et données. Assurez-vous qu'elle est déverrouillée (pas de code PIN) et insérez-la dans le logement prévu.

Le communicateur peut-il fonctionner sans centrale ?

Non, le communicateur nécessite une centrale By-alarm (modèles 03800, 03801, 03802) pour l'alimentation et la communication. Il ne fonctionne pas en standalone.

Comment réinitialiser le communicateur ?

La réinitialisation se fait via le logiciel By-alarm Manager Plus ou en débranchant l'alimentation et les batteries. Consultez le manuel pour la procédure exacte.

MODE D'EMPLOI 03820 Vimar

Communicateur By-alarm Plus pour envoi/réception de messages SMS, envoi de messages vocaux, notifications en protocole SIA-IP, boîtier plastique protégé.

Le communicateur permet d'envoyer automatiquement par le réseau GSM à n'importe quel numéro de téléphone, toutes les communications d'alarme, de panne ou d'anomalie, dans les modalités suivantes :

• Appels vocaux à travers la carte vocale 03813 installée sur la centrale
• Transmission d'évènements SIA-IP
• Envoi de SMS pour chaque événement en utilisant la description fournie par le registre des événements définis au clavier

Le dispositif peut communiquer avec la centrale après avoir reçu des commandes validées dans les modalités suivantes :

- SMS envoyés par l'usager;

- appel depuis numéro/s de téléphone usagers configurés (CALLER-ID).

Le communicateur utilise la technologie « VoLTE » pour effectuer les appels vocaux à travers le réseau 4G.

Si cette technologie n'est pas validée, le dispositif utilise automatiquement le réseau disponible (3G ou 2G).

Attention : La disponibilité totale de toutes les fonctions concernant les services mobiles décrites pour les différentes combinaisons selon le fournisseur, le type de SIM et le modèle d'appareil téléphonique utilisé n'est pas garantie.

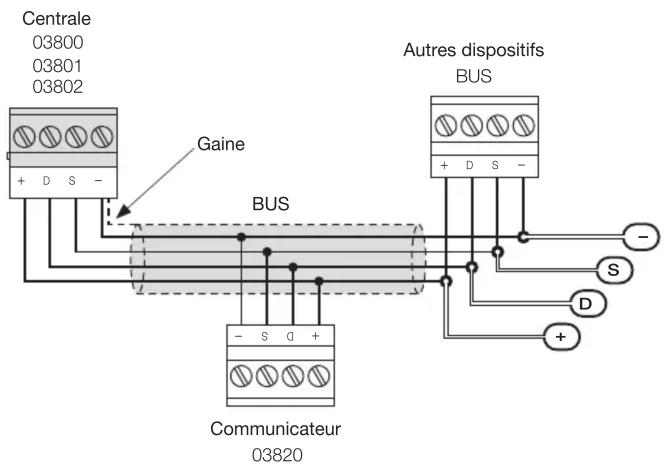

Branchements

La connexion avec la centrale passe par un câble blindé à 4 fils (ou plus).

Attention : Brancher la gaine sur une des bornes de masse (ou GND) uniquement côté centrale et lui faire suivre tout le BUS sans la brancher à la masse d'autres points.

La connexion de la carte passe par les bornes « + D S - » de la centrale.

SIGNALISATIONS DES LEDS ET DES BOUTONS

Led Modalité	Signification
L1 - Communication Vert	Clignote	Communication avec la centrale en cours
	Éteinte Absence	communication
L2 - Secours Rouge	Clignote Sabotage	en cours ou panne sur le bus
	Éteinte Aucun sabotage ou panne
L3 - Pannes Rouge	Clignote Panne du communicateur
	Éteinte Aucune panne
L4 - Connexion Vert	Clignotement lent Dispositif enregistré sur le réseau GSM
	Clignotement modéré	Dispositif non enregistré et à la recherche de l'opérateur
	Clignotement rapide Échange des données en cours
	Éteinte Communicateur éteint

Bouton P1

Appuyer sur le bouton P1 pour signaler le niveau du signal à travers les leds. La signalisation dure 5 s.

Led Modalité	Signification
L1	Clignote	Signal insuffisant
	Allumée	Signal faible
L1 + L2	Allumées	Signal adéquat
L1 + L2 + L3	Allumées	Signal parfait

Bouton P2

Si la led L3 s'allume, et donc en présence d'une panne, appuyer sur le bouton P2 pour en connaître la cause à travers les leds L1, L2 et L3.

Led	Modalité	Signification
	Clignote	Batterie déchargée
L2	Clignote	Carte SIM non déverrouillée
		Carte SIM absente
		Signal insuffisant
		Dispositif non enregistré avec l'opérateur mobile
L3	Allumées	Signal parfait

Batteries

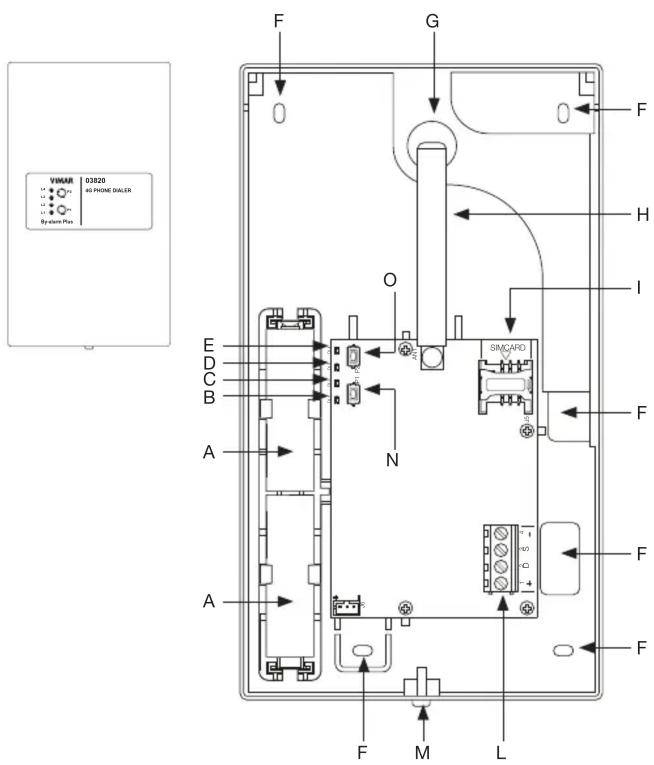

VUE DE FACE (après l'ouverture du couvercle)

A : Batteries B : Led L1 - Communication C : Led L2 - Secours D : Led L3 - Pannes E : Led L4 - Connexion F : Orifice de fixation G : Orifices passe-câbles H : Antenne I : Logement pour carte SIM L : Bornes +, D, S, - pour la connexion du BUS M : Crochet vis pour fermeture couvercle N : Bouton P1 O : Bouton P2

BRANCHEMENTS

Le communicateur renferme des batteries (comprises) qui assurent le fonctionnement du dispositif lorsque le bus ne reçoit pas l'alimentation.

Remarque : L'alimentation passant par le bus est toujours nécessaire pour mettre le communicateur en marche, même lorsque les batteries sont chargées.

Niveau de charge

Appuyer simultanément sur les boutons P1 et P2 pour signaler le niveau de charge de la batterie à travers les leds. La signalisation dure 5 s.

Led Modalité	Signification
L1	Clignote Charge	insuffisante
	Allumée Charge	faible
L1 + L2 Allumées Charge correcte
L1 + L2 + L3 Allumées Charge optimale

INSTALLATION

1. Choisir la position appropriée à l'installation du dispositif et de l'antenne.
2. Ouvrir le couvercle en écartant les deux surfaces sur le côté de la vis de fixation.
3. Introduire la carte SIM.
4. Câbler l'antenne.
5. Câbler le communicateur.

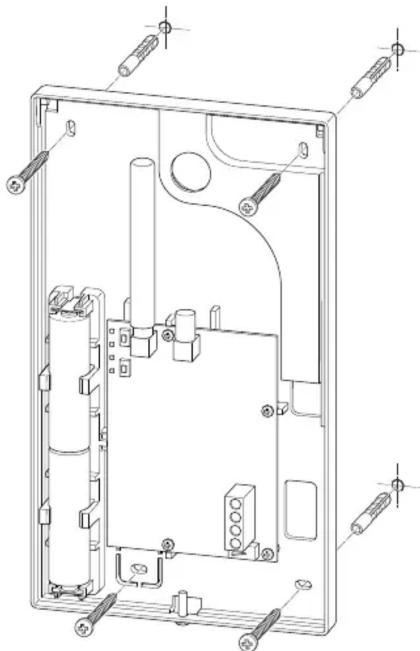

6. Fixer la base à l'aide des vis d'ancrage.
7. Procéder à la configuration du dispositif. En clignotant, la led L1 indique que le communicateur a été saisi par la centrale et qu'il est en train de communiquer correctement avec elle.
8. Placer le dispositif sur un point où le niveau du signal est optimal; en présence d'une antenne stylo, trouver le bon compromis entre le niveau du signal et l'emplacement sur lequel fixer le communicateur (le niveau du signal peut être vérifié en appuyant sur le bouton P1 ou à travers le logiciel By-alarm Manager Plus).
9. Attendre que la led L4 clignote, ce qui indique l'enregistrement sur le réseau ou le transfert des données.
10. Vérifier à travers le logiciel By-alarm Manager Plus si le service « VoLTE » est validé; dans le cas contraire, s'adresser à l'opérateur téléphonique pour le valider.
11. Monter le couvercle frontal sur la base et insérer les vis de fixation.

Configuration

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

Consignes d'installation

L'installation et la configuration doivent être réalisées par des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Caractéristiques

• Tension d'alimentation via bus : de 9 à 15 V • Consommation de courant
• en état de veille : 70 mA
• en cours d'appel : 540 mA max
• Gamme de fréquence : 800 MHz, 1800 MHz, 2100 MHz et 2600 MHz.

- Puissance RF transmise :

- pour 2G et 3G : 2 W (33 dBm)

- pour 4G : 200 mW (23 dBm)

• Antenne : 1,5 m de câble, connecteur SMA-Male et base magnétique
• Température de fonctionnement : de -10 à +40 °C • Humidité relative : ≤ 75% sans condensation
• Indice de sécurité : 3
• Classe d'isolation : Il • Dimensions (L x H x P) : 108 x 64 x 24 mm
• Poids : 77 g

Vimar S. p. A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www. vimar. com.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
