Type de produit	Commutateur HDMI à 4 ports
Marque	ATen
Modèle	VS481B
Dimensions (L x P x H)	170 mm x 80 mm x 25 mm
Poids	0,5 kg
Alimentation	Adaptateur secteur externes 5V DC, 2A
Nombre d'entrées HDMI	4 (3 à l'arrière, 1 à l'avant)
Nombre de sorties HDMI	1
Port série RS-232	Oui, bidirectionnel pour contrôle externe
Port d'extension infrarouge	Oui (câble non fourni)
Télécommande infrarouge	Incluse
Méthodes de sélection	Boutons panneau avant, télécommande infrarouge, RS-232
Fonction de défilement des ports	Port Up / Port Down sur télécommande
Entretien et nettoyage	Essuyer avec un chiffon sec, ne pas utiliser de liquides
Sécurité	Ne pas exposer à l'humidité, à la chaleur excessive ; débrancher avant nettoyage
Pièces détachées et réparabilité	Adaptateur secteur, télécommande, câble d'extension IR (en option)
Informations générales	Commutateur HDMI 4 ports avec contrôle local et à distance, idéal pour basculer entre plusieurs sources vidéo

FOIRE AUX QUESTIONS - VS481B ATEN

Comment sélectionner un périphérique source manuellement ?

Appuyez sur le bouton de sélection de port correspondant à l'entrée souhaitée sur le panneau avant.

La télécommande infrarouge est-elle incluse ?

Oui, une télécommande infrarouge est fournie avec le commutateur VS481B.

Comment utiliser la télécommande pour changer de source ?

Utilisez les touches numériques (1 à 4) pour une sélection directe, ou les boutons Port Up/Port Down pour défiler.

Puis-je contrôler le commutateur via RS-232 ?

Oui, le VS481B dispose d'un port série RS-232 bidirectionnel pour un contrôle par PC ou contrôleur externe.

Quel est l'emplacement du port d'entrée avant ?

Le quatrième port d'entrée HDMI se trouve sur la face avant du commutateur, pratique pour brancher rapidement un appareil.

Puis-je connecter un câble d'extension infrarouge ?

Oui, le VS481B dispose d'un port d'extension infrarouge. Utilisez le câble d'extension ATEN (réf. 2XRT-0003G, non fourni).

Le commutateur prend-il en charge la résolution 4K ?

La notice ne spécifie pas la résolution maximale, mais les commutateurs HDMI récents supportent généralement jusqu'à 4K à 30 Hz.

Comment installer le commutateur ?

Connectez la sortie HDMI du commutateur à votre écran, puis branchez vos sources sur les entrées HDMI. Enfin, alimentez le commutateur avec l'adaptateur secteur.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande, assurez-vous qu'il n'y a pas d'obstacle entre le récepteur infrarouge et la télécommande, ou utilisez les boutons du panneau avant.

Où puis-je télécharger le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI VS481B ATEN

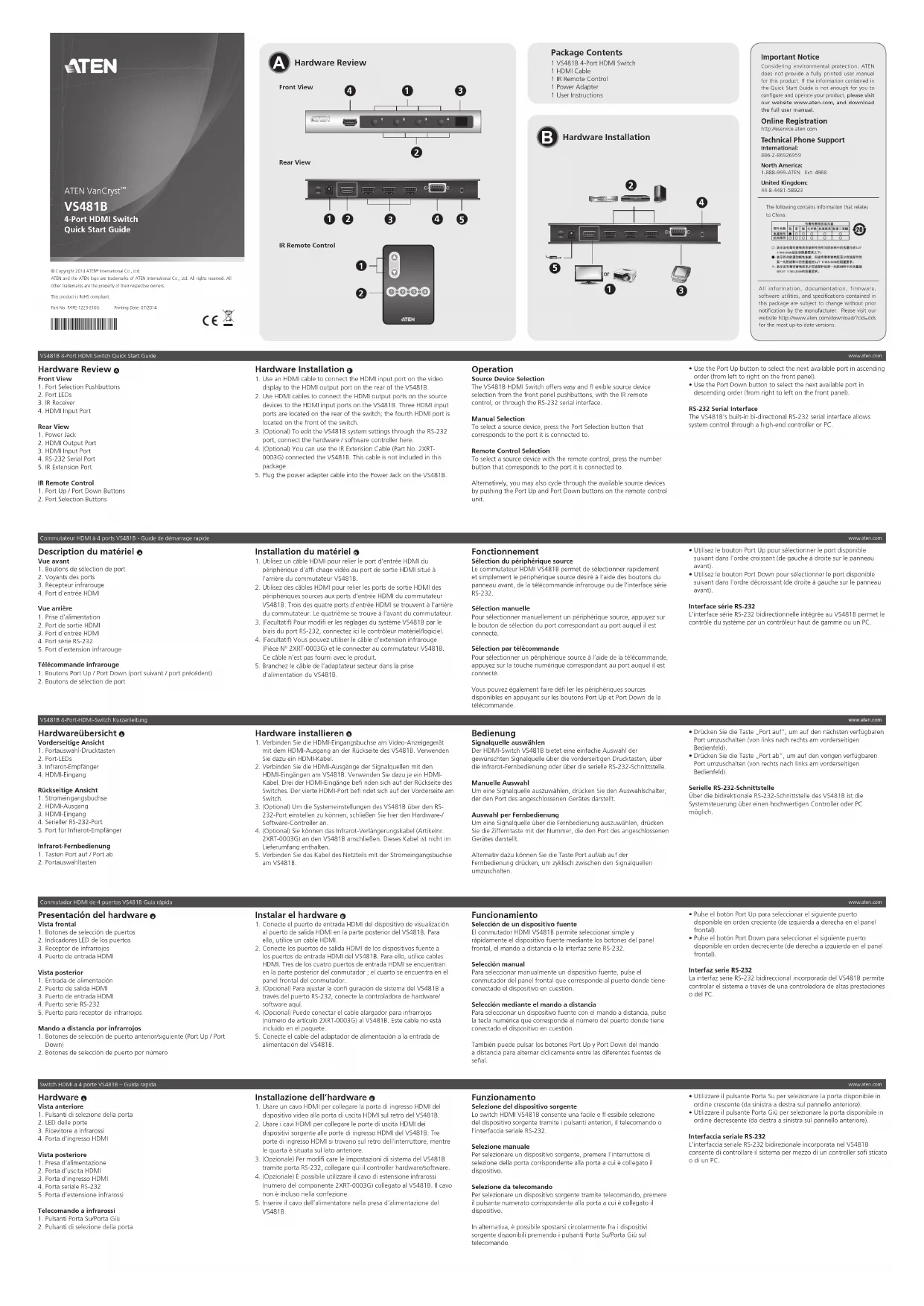

Commutateur HDMI à 4 ports VS481B - Guide de démarrage rapide

Vue avant

1. Boutons de sélection de port
2. Voyants des ports
3. Récepteur infrarouge
4. Port d'entrée HDMI

Vue arrière

1. Prise d'alimentation
2. Port de sortie HDMI
3. Port d'entrée HDMI
4. Port série RS-232
5. Port d'extension infrarouge

Télécommande infrarouge

1. Boutons Port Up / Port Down (port suivant / port précédent)
2. Boutons de sélection de port

Installation du matériel

1. Utilisez un câble HDMI pour relier le port d'entrée HDMI du périphérique d'affi chage vidéo au port de sortie HDMI situé à l'arrière du commutateur VS481B.
2. Utilisez des câbles HDMI pour relier les ports de sortie HDMI des périphériques sources aux ports d'entrée HDMI du commutateur VS481B. Trois des quatre ports d'entrée HDMI se trouvent à l'arrière du commutateur. Le quatrième se trouve à l'avant du commutateur
3. (Facultatif) Pour modifi er les réglages du système VS481B par le biais du port RS-232 connectez ici le contrôleur matériel/logiciel
4. (Facultatif) Vous pouvez utiliser le câble d'extension infrarouge (Pièce N° 2XRT-0003G) et le connecter au commutateur VS481B. Ce câble n'est pas fourni avec le produit.
5. Branchez le câble de l'adaptateur secteur dans la prise d'alimentation du VS481B.

Sélection du périphérique source

Le commutateur HDMI VS481B permet de sélectionner rapidement et simplement le périphérique source désiré à l'aide des boutons du panneau avant, de la télécommande infrarouge ou de l'interface série RS-232.

Sélection manuelle

Pour sélectionner manuellement un périphérique source, appuyez sur le bouton de sélection du port correspondant au port auquel il est connecté.

Sélection par télécommande

Pour sélectionner un périphérique source à l'aide de la télécommande, appuyez sur la touche numérique correspondant au port auquel il est connecté.

Vous pouvez également faire défi ler les périphériques sources disponibles en appuyant sur les boutons Port Up et Port Down de la télécommande.

www. aten. com

• Utilisez le bouton Port Up pour sélectionner le port disponible suivant dans l'ordre croissant (de gauche à droite sur le panneau avant).
• Utilisez le bouton Port Down pour sélectionner le port disponible suivant dans l'ordre décroissant (de droite à gauche sur le panneau avant).

Interface série RS-232

L'interface série RS-232 bidirectionnelle intégrée au VS481B permet le contrôle du système par un contrôleur haut de gamme ou un PC.
