Type de produit	Commutateur KVM HDMI USB
Modèle	CS1798
Marque	ATEN
Nombre de ports	8 ports KVM
Connecteurs de console	1 x HDMI, 2 x USB (clavier/souris), 1 x audio (avant), 1 x audio (arrière)
Connecteurs de périphériques	8 x HDMI, 8 x USB, 8 x audio (via câbles personnalisés)
Alimentation	Adaptateur secteur externe (non fourni avec la notice)
Commutation	Par boutons de sélection de port ou raccourcis clavier
Fonctions principales	Commutation KVM, audio et USB indépendante, auto-scan, émulation souris/clavier, DynaSync
Raccourcis clavier	[Num] [Entrée] pour port; [A] [Entrée] pour auto-scan; [D] pour DynaSync; [M] pour émulation souris
Systèmes d'exploitation supportés	Windows, Mac, Sun
Montage	Sur bâti (rack) avec supports fournis ou sur bureau
Voyants	Voyants LED par port, voyant d'alimentation
Mise à niveau du firmware	Via port de mise à jour sur le panneau avant
Entretien	Nettoyer avec un chiffon sec et non abrasif
Contenu de l'emballage	Commutateur, jeu de câbles KVM HDMI USB personnalisés, supports de montage, guide de démarrage rapide

FOIRE AUX QUESTIONS - CS1798 ATEN

Comment basculer entre les ordinateurs connectés ?

Vous pouvez utiliser les boutons de sélection de port à l'avant de l'appareil ou les raccourcis clavier. Par exemple, appuyez sur [Verr num] puis sur [-] et relâchez, puis tapez le numéro de port suivi de [Entrée]. Pour une commutation audio+USB, utilisez [NP] [Entrée].

Quels systèmes d'exploitation sont supportés ?

Le commutateur prend en charge Windows (touche [F1]), Mac (touche [F2]) et Sun (touche [F3]) via les raccourcis clavier appropriés.

Comment nettoyer mon commutateur CS1798 ?

Utilisez un chiffon sec et non abrasif pour nettoyer l'appareil. N'utilisez pas de produits chimiques ou de liquides qui pourraient endommager le boîtier.

Puis-je brancher des haut-parleurs à la fois à l'avant et à l'arrière ?

Oui, les haut-parleurs branchés sur le port audio avant sont prioritaires sur ceux branchés à l'arrière. Vous pouvez ainsi utiliser des haut-parleurs principaux et secondaires.

Comment activer le mode de commutation automatique ?

Utilisez le raccourci clavier [A] [Entrée] pour démarrer l'auto-scan. La commutation s'effectue toutes les 5 secondes par défaut entre les ports.

Que faire si l'affichage ne fonctionne pas après un changement de port ?

Activez la technologie DynaSync en utilisant le raccourci [D] (maintenez [Verr num], appuyez sur [-], relâchez, puis tapez [D]). Cette fonction d'ATEN élimine les problèmes d'affichage au démarrage.

Comment réinitialiser le commutateur ?

Appuyez sur le bouton de réinitialisation situé sur le panneau avant à l'aide d'un objet pointu (comme un trombone) pour rétablir les paramètres par défaut.

Puis-je mettre à jour le firmware ?

Oui, branchez un câble dans le port de mise à jour du microprogramme à l'avant et suivez les instructions fournies par ATEN pour effectuer la mise à niveau.

Comment monter l'appareil sur un rack ?

Utilisez les supports de montage fournis. Retirez les vis latérales, fixez les supports avec les vis M3 x 8, puis vissez l'ensemble sur le bâti en alignant les orifices.

Quels câbles sont fournis avec le CS1798 ?

Le commutateur est livré avec un jeu de câbles KVM HDMI USB personnalisés pour chaque port. Chaque câble regroupe les connexions HDMI, USB et audio.

MODE D'EMPLOI CS1798 ATEN

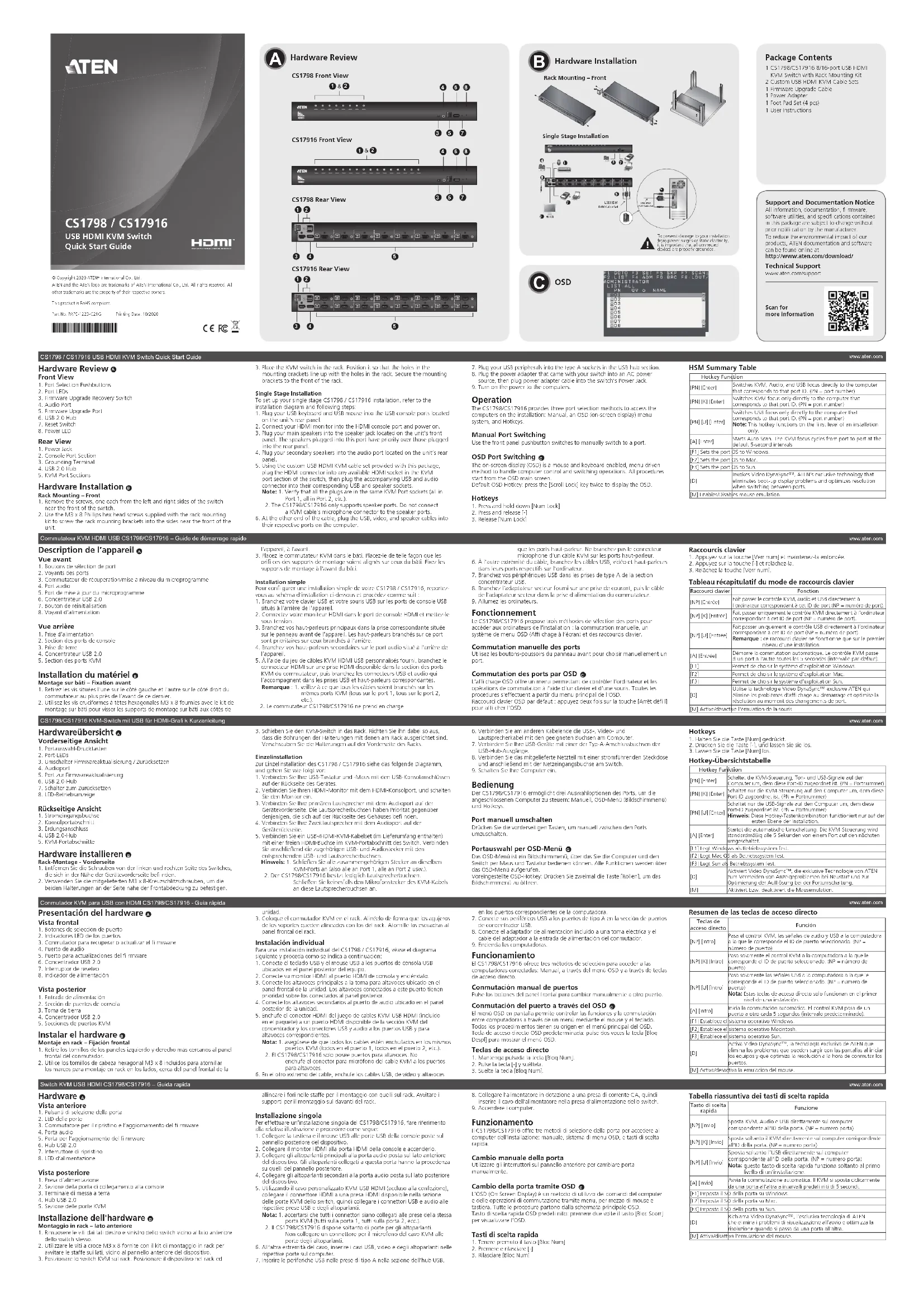

Commutateur KVM HDMI USB CS1798/CS17916 – Guide de démarrage rapide

Vue avant

1. Boutons de sélection de port
2. Voyants des ports
3. Commutateur de récupération/mise à niveau du microprogramme
4. Port audio
5. Port de mise à jour du microprogramme
6. Concentrate
7. Bouton de réinitialisation
8. Voyant d'alimentation

Vue arrière

1. Prise d'alimentation
2. Section des ports de console
3. Prise de terre
4. Concentrateur USB 2.0
5. Section des ports KVM

Installation du matériel Ⓑ

Montage sur bâti – Fixation avar

1. Retirez les vis situées l'une sur le côté gauche et l'autre sur le côté droit du

commutateur au plus près de l'avant de ce dernier.

1. Utilisez les vis cruciformes à têtes hexagonales M3 x 8 fournies avec le kit de

montage sur bâti pour visser les supports de montage sur bâti aux côtés de

l'appareil, à l'avant

1. Placez le commutateur KVM dans le bâti. Placez-le de telle façon que les orifi ces des supports de montage soient alignés sur ceux du bâti. Fixez les supports de montage à l'avant du bâti.

Installation simple

Pour confi gurer une installation simple de votre CS1798 / CS17916, reportez-

vous au schéma d'installation ci-dessous et procédez comme suit :

1. Branchez votre clavier USB et votre souris USB sur les ports de console USB situés à l'arrière de l'appareil
2. Connectez votre moniteur HDMI dans le port de console HDMI et mettez-le

sous tension.

1. Branchez vos haut-parleurs principaux dans la prise correspondante située

sur le panneau avant de l'appareil. Les haut-parleurs branchés sur ce port

sont prioritaires sur ceux branchés à l'arrière.

1. Branchez vos haut-parleurs secondaires sur le port audio situé à l'arrière de l'appareil
2. À l'aide du jeu de câbles KVM HDMI USB personnalisés fourni, branchez le

connecteur HDMI sur une prise HDMI disponible dans la section des ports

KVM du commutateur, puis branchez les connecteurs USB et audio gr

l'accompagnent dans les prises USB et haut-parleurs correspondantes

Remarque : 1. veillez à ce que tous les câbles soient branchés sur les

mêmes ports KVM (tous sur le port 1, tous sur le port 2)

etc.).

1. Appuyez sur la touche [Verr num] et maintenez-la enfoncée.
2. Appuyez sur la touche [-] et relâchez-la.
3. Relâchez la touche [Verr num].

Tableau récapitulatif du mode de raccourcis clavier

Raccourci clavier	Fonction
[NP] [Entrée]	Fait passer le contrôle KVIM, audio et USB directement à l'ordinateur correspondant à cet ID de port (NP = numéro de port).
[NP] [K] [Entrée]	Fait passer uniquement le contrôle KVIM directement à l'ordinateur correspondant à cet ID de port (NP = numéro de port).
[NP] [U] [Entrée]	Fait passer uniquement le contrôle USB directement à l'ordinateur correspondant à cet ID de port (NP = numéro de port).Remarque : ce raccourci clavier le fourcience que sur le premier niveau d'une installation.
[A] [Entrée]	Démarré la commutation automatique. Le contrôle KVIM passe d'un port à l'autre toutes les 5 secondes (intervalle par défaut).
[F1]	Permet de choisir le système d'exploitation Windows.
[F2]	Permet de choisir le système d'exploitation Mac.
[F3]	Permet de choisir le système d'exploitation Sun.
[D]	Utilise la technologie Video DynaSyncTM exclusive ATEN qui élimine les problèmes d'affi chage au démarrage et optimise la réception au moment des changements de port.
[M] Active/désactive	l'émulation de la souris
