iQ500 WI12W348FF - Lave-linge SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité de lavage : 8 kg, Vitesse d'essorage : 1400 tr/min, Classe énergétique : A+++
Programmes de lavage	Programmes variés incluant coton, synthétique, délicat, laine, rapide, et éco.
Utilisation	Panneau de commande intuitif avec écran LED, options de départ différé et de sélection de température.
Maintenance	Filtre accessible pour nettoyage, entretien régulier recommandé pour la pompe et le tambour.
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau, détection de déséquilibre.
Informations générales	Dimensions : 84.5 x 60 x 59 cm, Poids : 75 kg, Niveau sonore : 52 dB en lavage, 75 dB en essorage.

FOIRE AUX QUESTIONS - iQ500 WI12W348FF SIEMENS

Pourquoi ma machine à laver Siemens iQ500 ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est sélectionné.

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, ouvrez le panneau d'accès situé en bas de la machine, retirez le filtre, rincez-le sous l'eau courante et remettez-le en place une fois sec.

Pourquoi ma machine à laver fait-elle du bruit pendant le fonctionnement ?

Des bruits inhabituels peuvent être causés par des objets coincés dans le tambour ou le filtre. Vérifiez également si la machine est de niveau et si le chargement est équilibré.

Comment régler la température de lavage sur ma machine à laver ?

Utilisez le bouton ou le sélecteur de programme pour choisir la température souhaitée avant de démarrer le cycle de lavage.

Que faire si ma machine à laver ne vidange pas l'eau ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché. Si le problème persiste, contactez un technicien.

Comment utiliser la fonction de départ différé ?

Sélectionnez le programme de lavage souhaité, puis appuyez sur le bouton de départ différé pour choisir le temps d'attente avant le début du lavage.

Pourquoi ma machine à laver ne prend-elle pas de détergent ?

Assurez-vous que le tiroir à détergent n'est pas obstrué et que vous utilisez le bon type de détergent. Vérifiez également que le compartiment est correctement positionné.

Comment réinitialiser ma machine à laver Siemens iQ500 ?

Pour réinitialiser la machine, éteignez-la, puis débranchez-la pendant environ 5 minutes avant de la rebrancher et de la rallumer.

Quel est le niveau de bruit de ma machine à laver pendant le lavage ?

Le niveau sonore de la machine à laver Siemens iQ500 est conçu pour être inférieur à 50 dB pendant le lavage, ce qui est relativement silencieux.

Comment résoudre un problème d'odeur dans la machine à laver ?

Pour éliminer les odeurs, exécutez un cycle à vide à haute température avec du vinaigre ou un produit de nettoyage spécifique pour machines à laver.

Où puis-je trouver le mode d'emploi de ma machine à laver ?

Le mode d'emploi est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de Siemens dans la section 'Support'.

MODE D'EMPLOI iQ500 WI12W348FF SIEMENS

FR Manuel d'utilisation et notice d'installation

Pour plus d'informations, veuillez vous reporter au Guide de l'utilisateur numérique.

1.1 Indications générales ..... 4
1.2 Utilisation conforme...... 4
1.3 Restrictions du périmètre utilisateurs .... 4
1.4 Installation sécurisée.... 5
1.5 Utilisation sûre.... 7
1.6 Nettoyage et entretien sûrs ..... 9

2 Prévention des dégâts matériels .... 11

3 Protection de l'environnement et économies d'énergie ... 12

3.1 Élimination de l'emballage ..... 12
3.2 Économiser de l'énergie et des ressources.... 12
3.3 Mode économie d'énergie ..... 12

4 Installation et branchement..... 13

4.1 Déballage de l'appareil ..... 13
4.2 Contenu de la livraison ..... 13

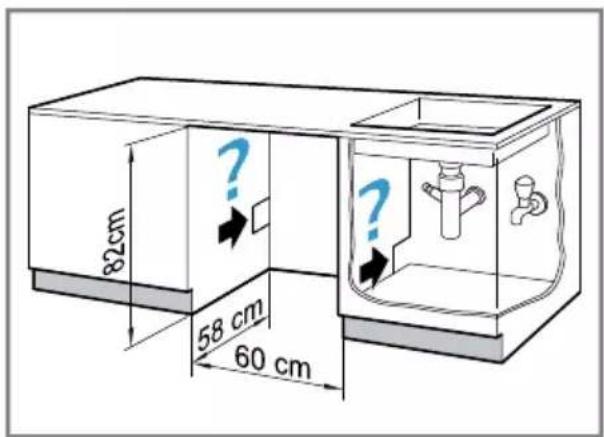

4.3 Exigences sur le lieu d'installation.... 13

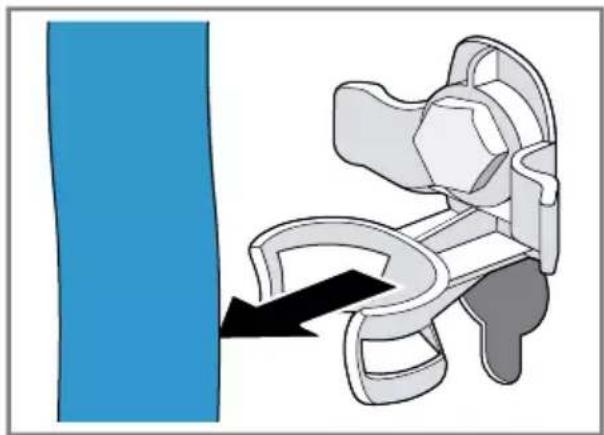

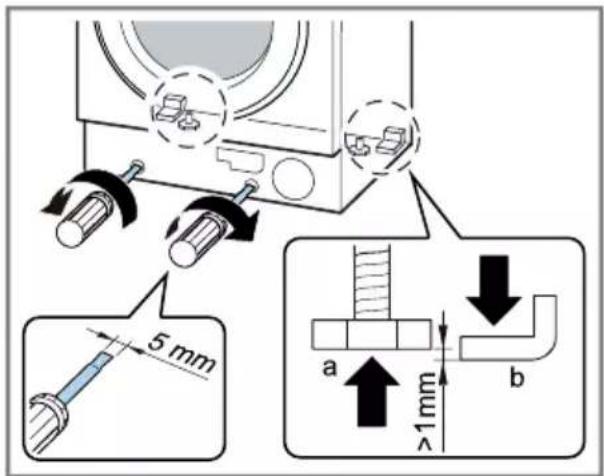

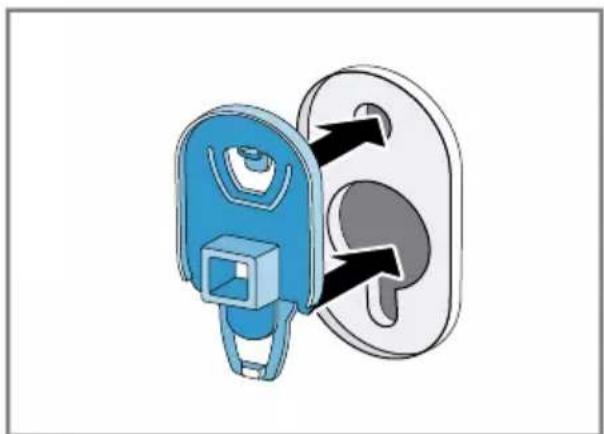

4.4 Retrait des cales de transport 15
4.5 Outils pour le montage...... 16

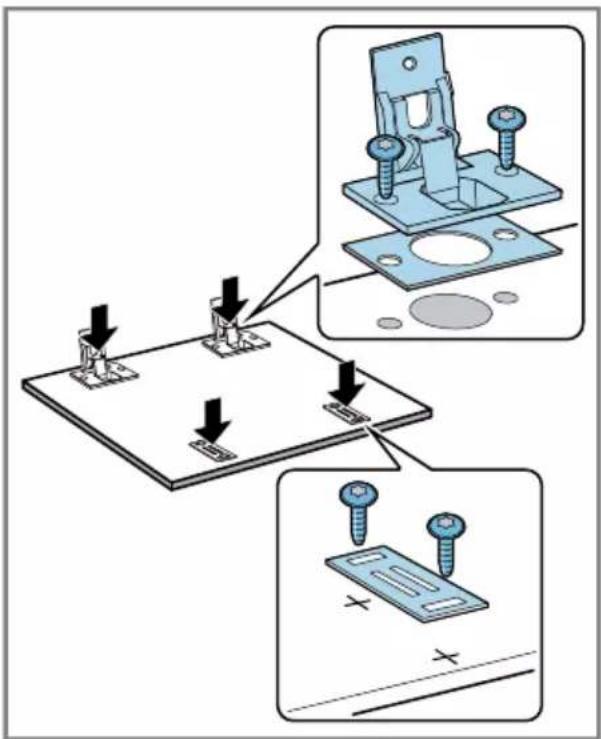

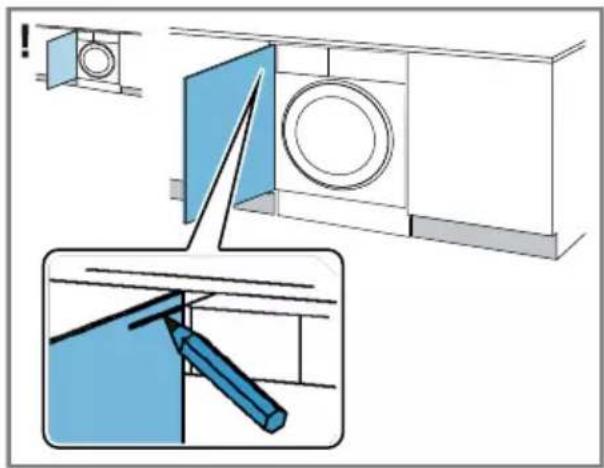

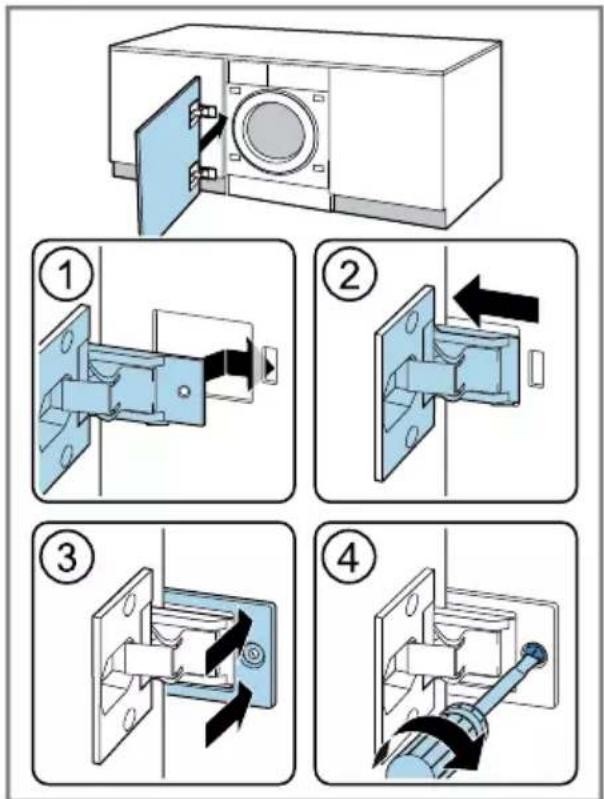

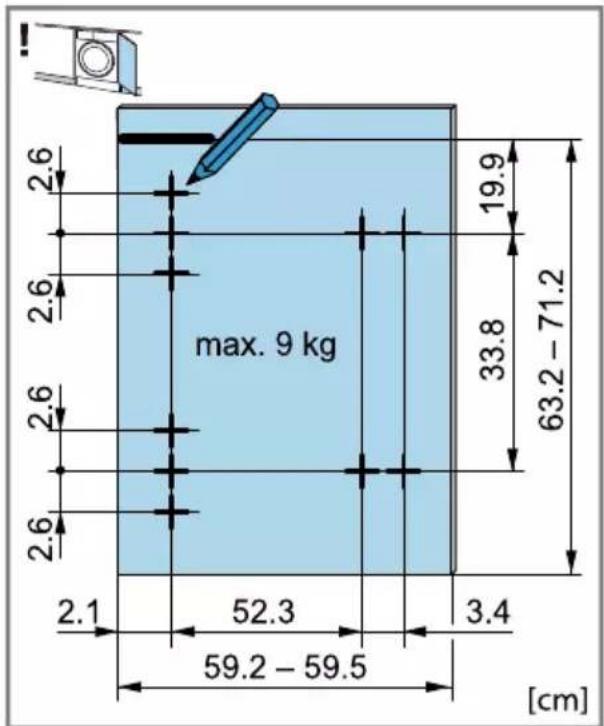

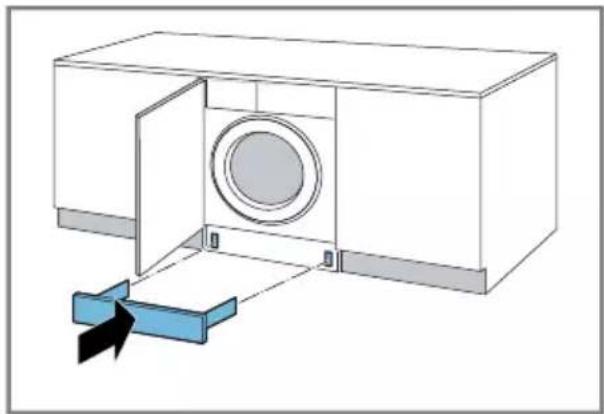

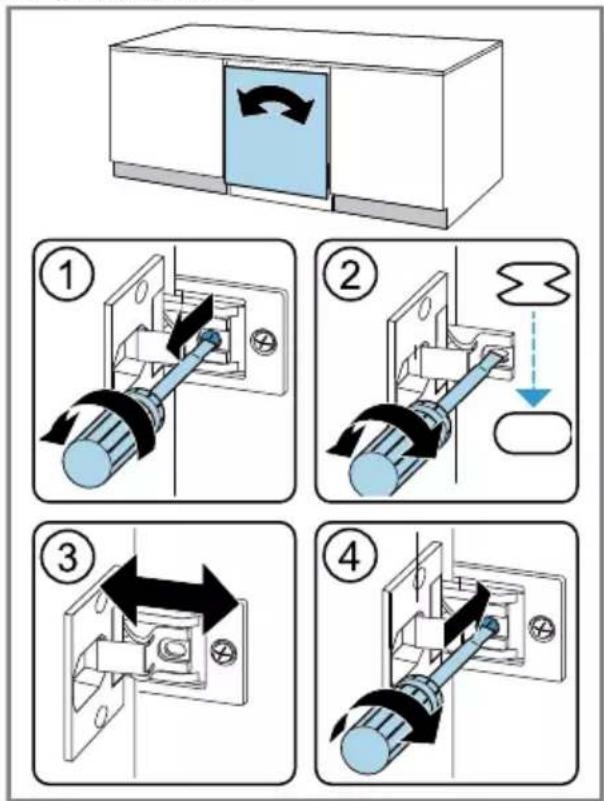

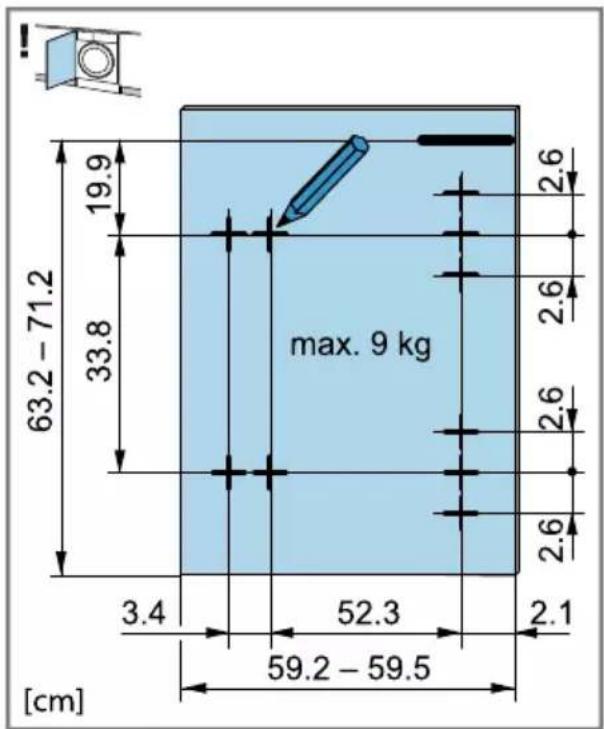

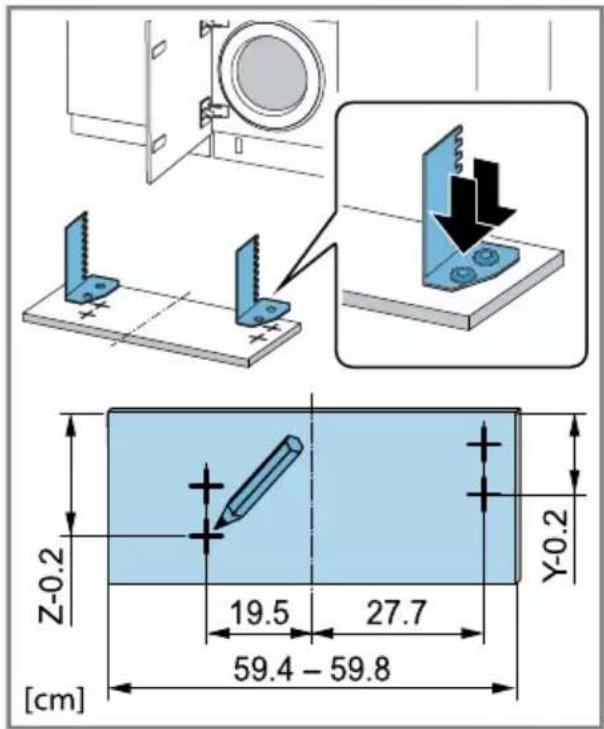

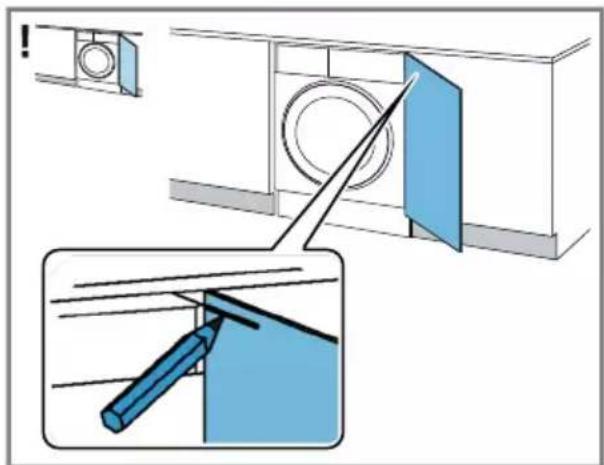

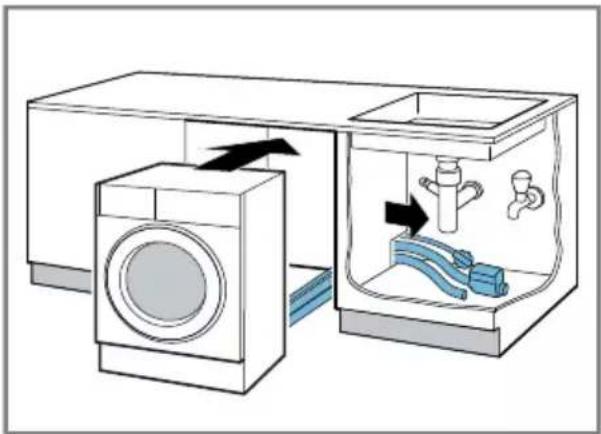

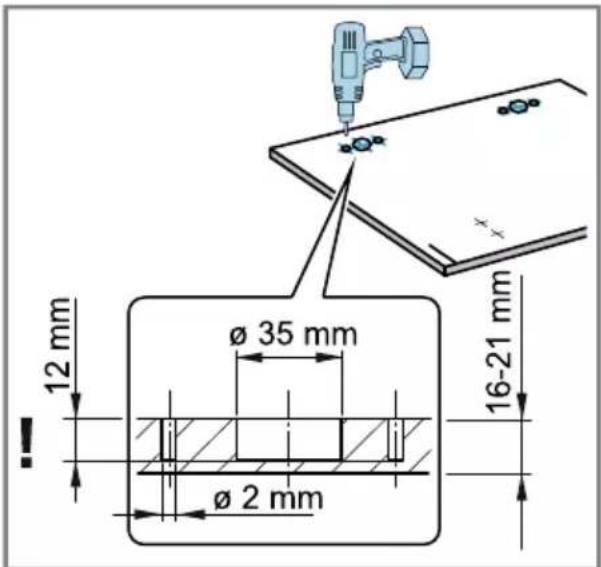

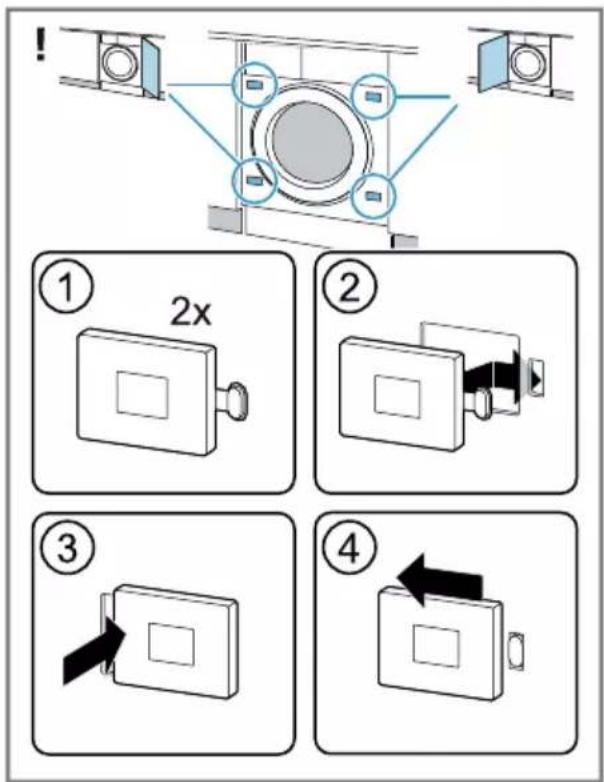

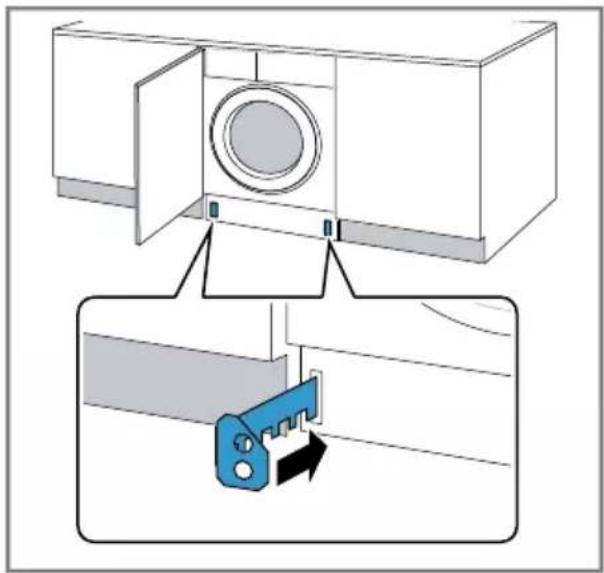

4.6 Encastrer l'appareil.... 16

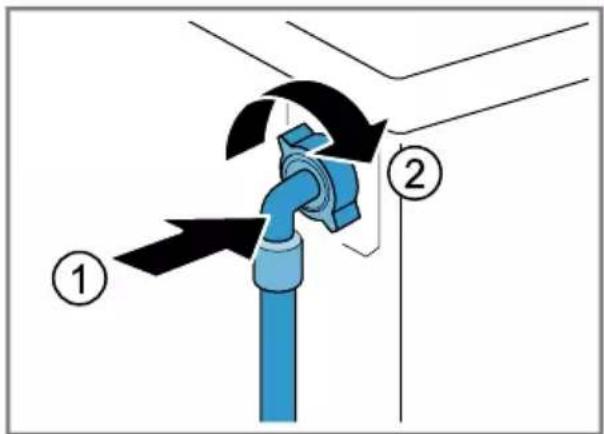

4.7 Branchement de l'appareil ..... 21

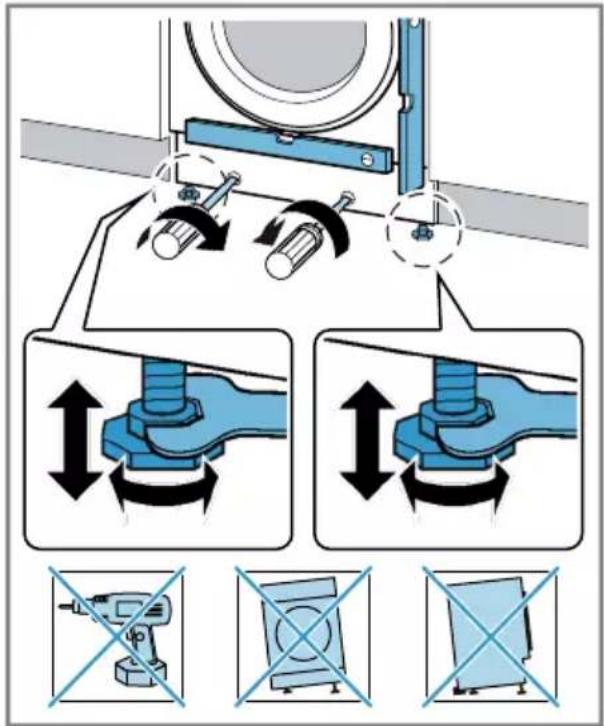

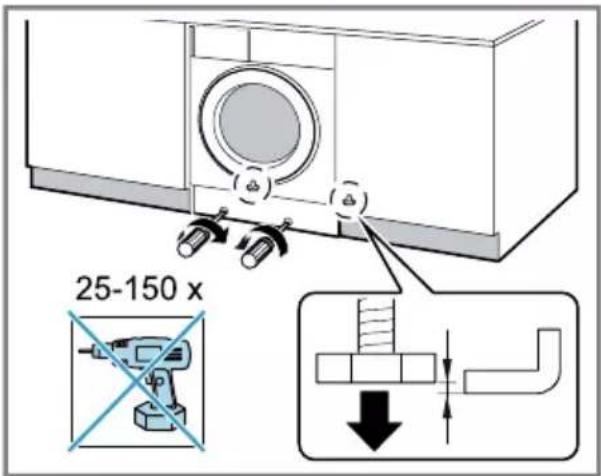

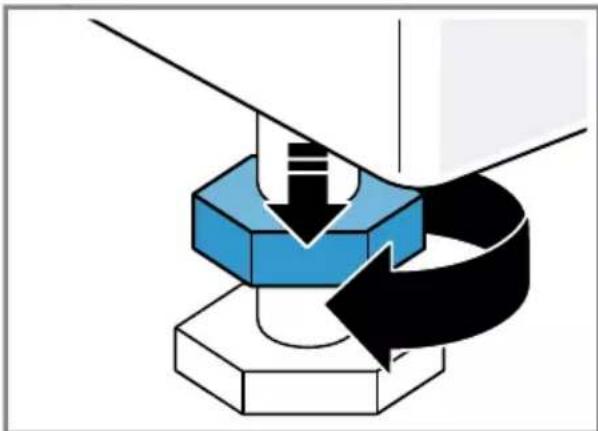

4.8 Alignement de l'appareil..... 23

5 Description de l'appareil...... 24

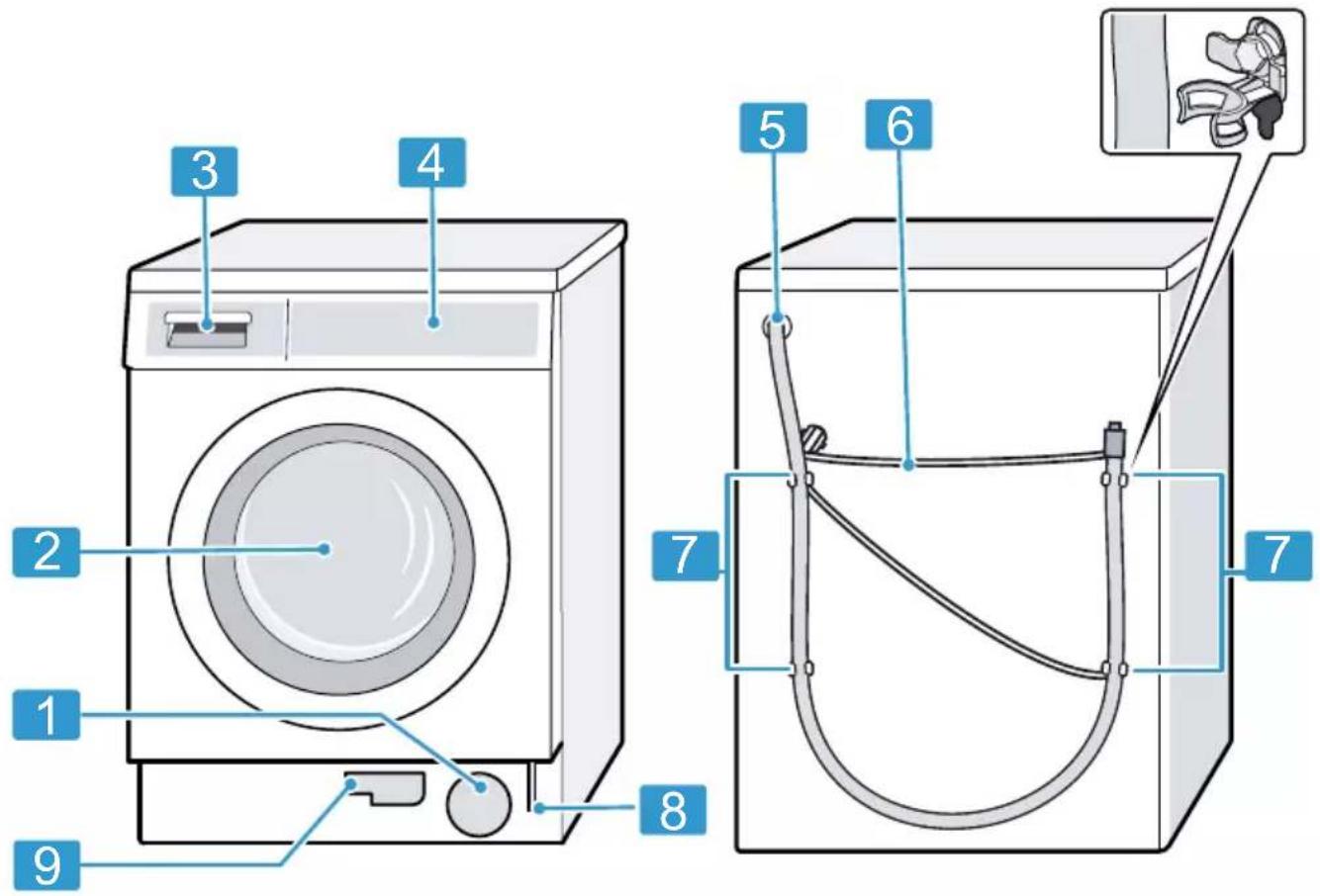

5.1 Appareil 24

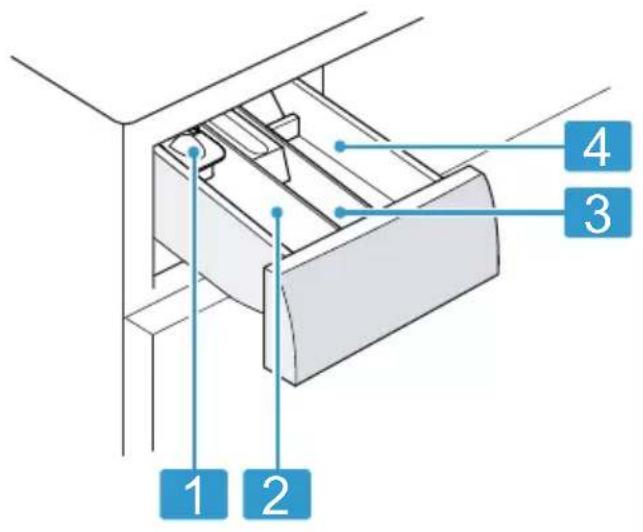

5.2 Bac à produits.... 25

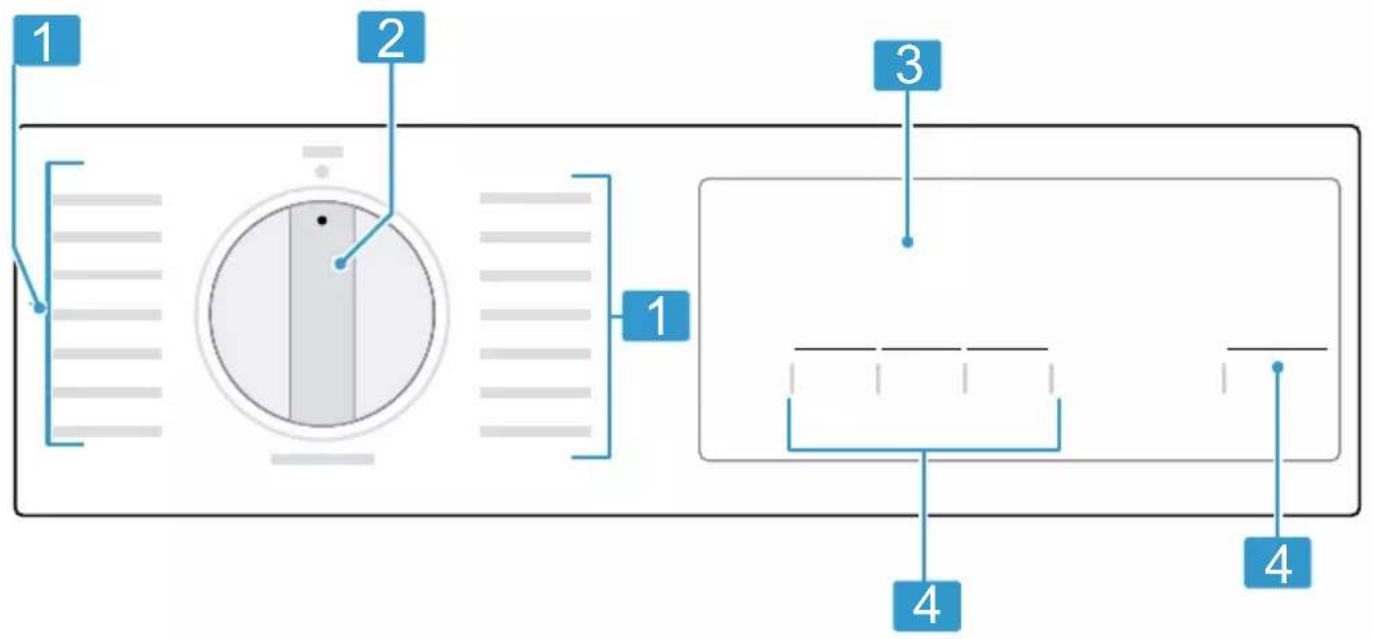

5.3 Bandeau de commande ..... 25

6 Avant la première utilisation .... 26

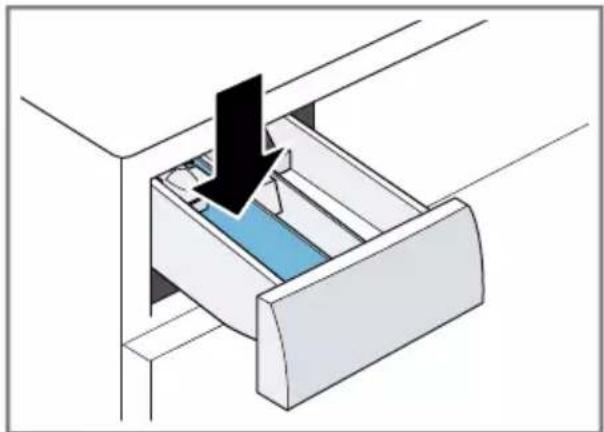

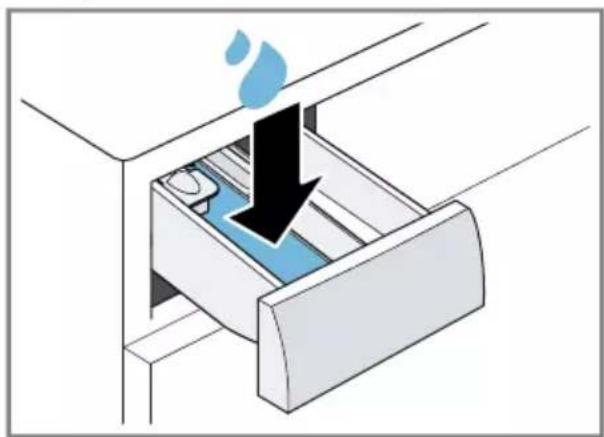

6.1 Démarrage du cycle de lavage à vide.... 26

7 Affichage 27

8 Touches 29

9 Programmes.... 30

10 Accessoires.... 33

11 Linge 33

11.1 Préparation du linge...... 33

12 Lessive et produit d'entre- tien 34

13 Utilisation 34

13.1 Mise sous tension de l'appareil.... 34
13.2 Réglage d'un programme ..... 34
13.3 Adaptation des réglages d'un programme.... 34
13.4 Introduction du linge ..... 34

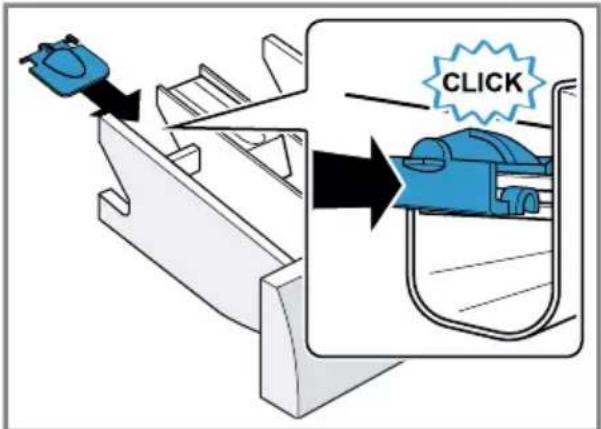

13.5 Doseur pour de la lessive liquide.... 35

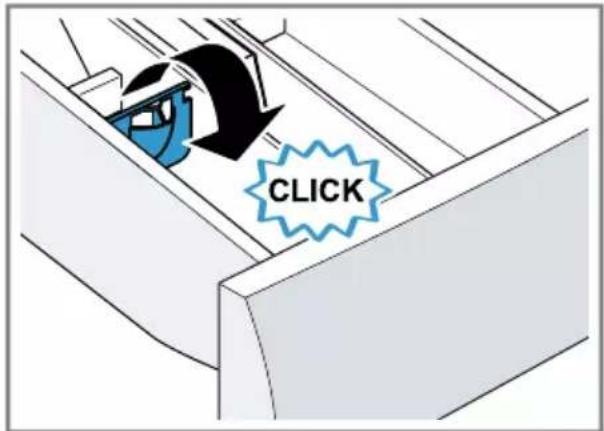

13.6 Utiliser le doseur pour de la lessive liquide.... 35
13.7 Ajout de la lessive et du produit d'entretien .... 35
13.8 Départ du programme...... 36
13.9 Modifier l'heure de fin de programme activée .... 36
13.10 Trempage 36
13.11 Rajout de linge 36
13.12 Annulation d'un pro- gramme 37
13.13 Poursuite du programme en cas d'arrêt cuve pleine... 37

13.14 Retirer le linge 37
13.15 Extinction de l'appareil ..... 37

14 Sécurité enfants ...... 37

14.1 Activation de la sécurité enfants.... 37
14.2 Désactivation de la sécurité enfants.... 37

15 Réglages de base.... 38

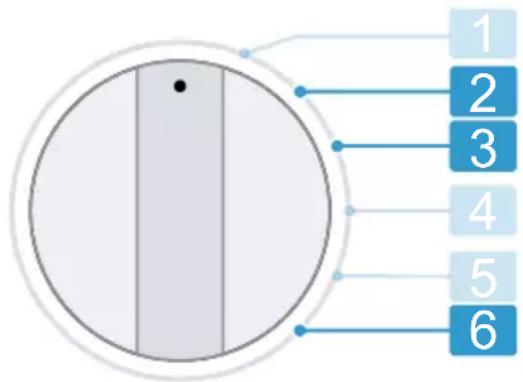

15.1 Vue d'ensemble des ré- glages de base .... 38
15.2 Modification des réglages de base 38

16 Compteur d'usage.... 38

16.1 Accéder au compteur d'usage.... 38

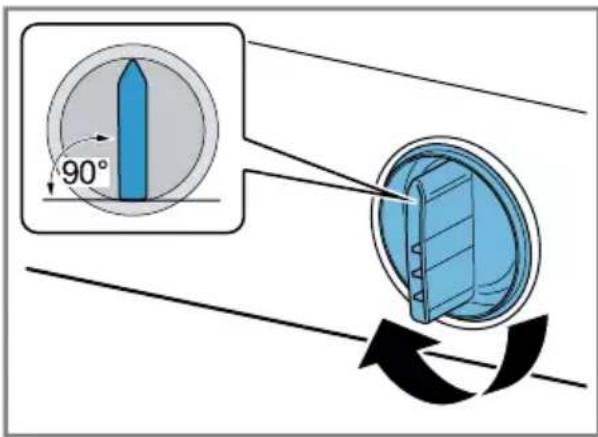

17 Nettoyage et entretien 39

17.1 Nettoyage tambour.... 39

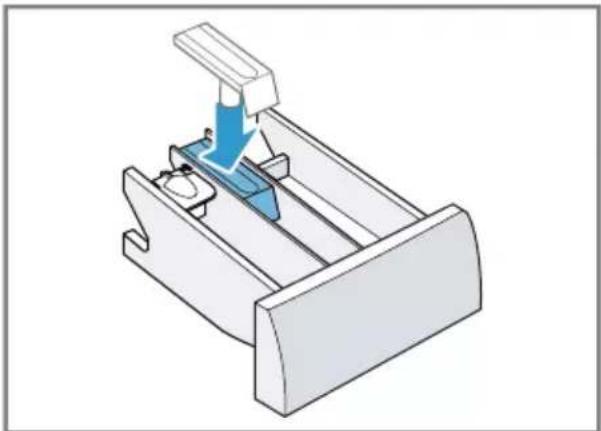

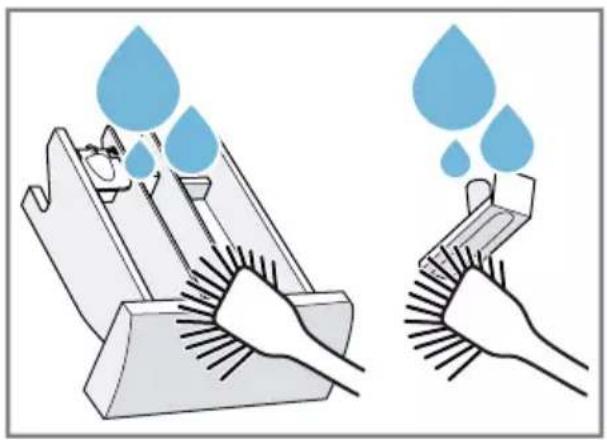

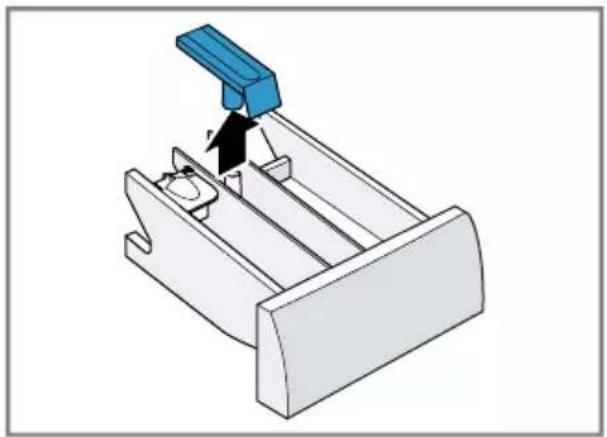

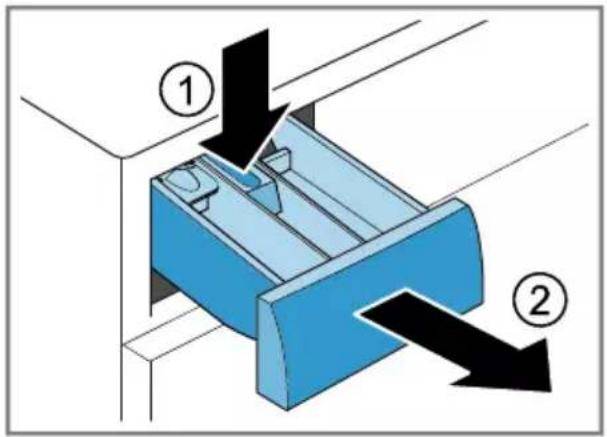

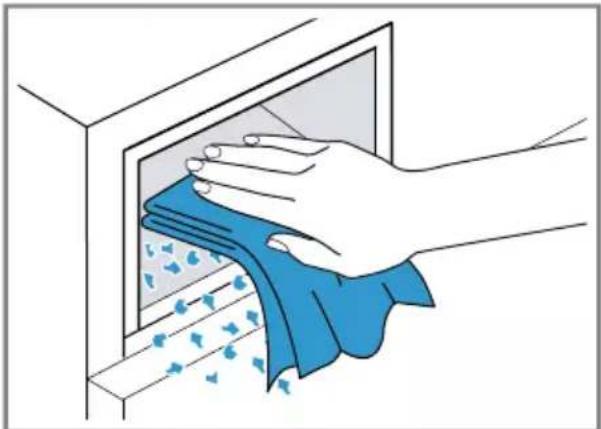

17.2 Nettoyage du bac à pro- duits.... 39

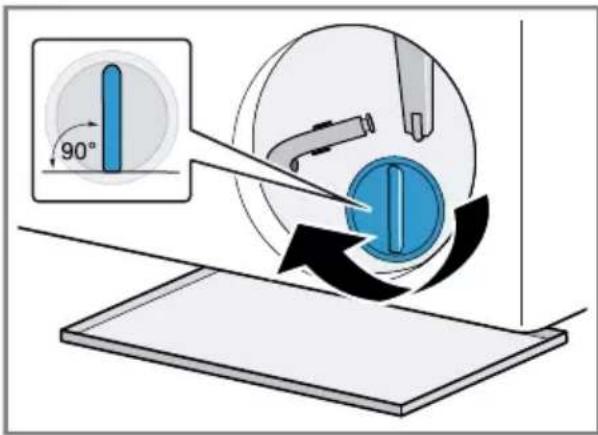

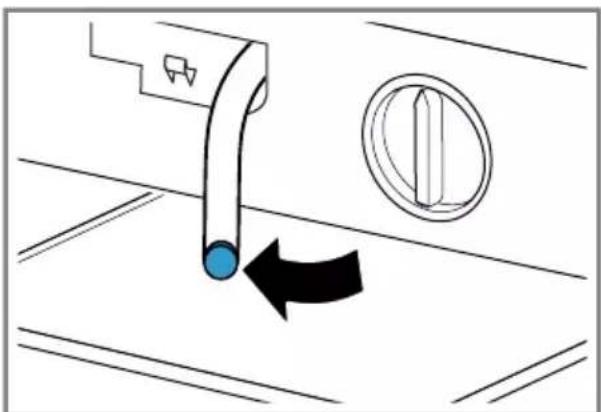

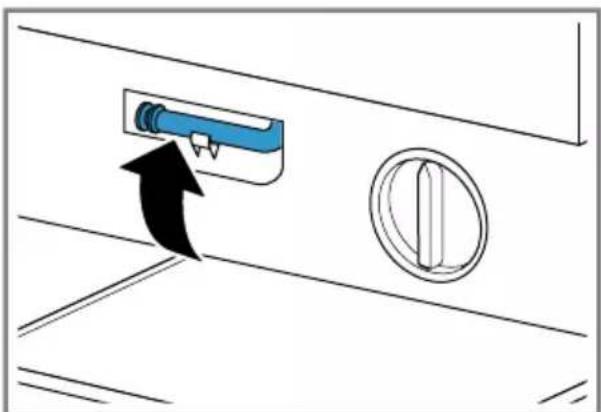

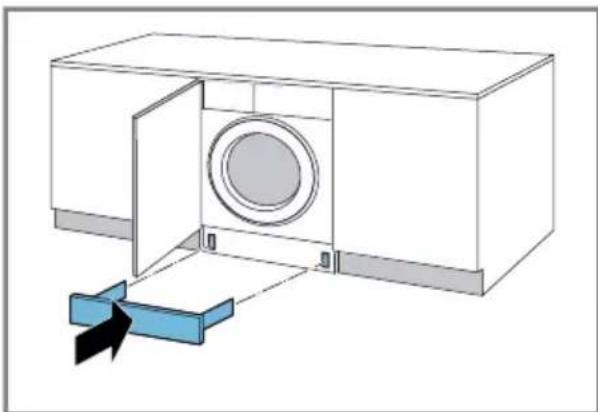

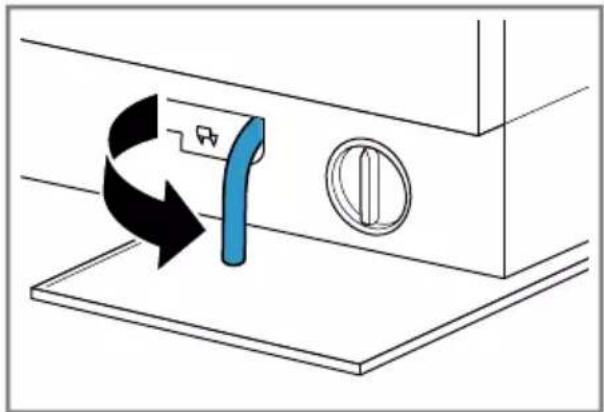

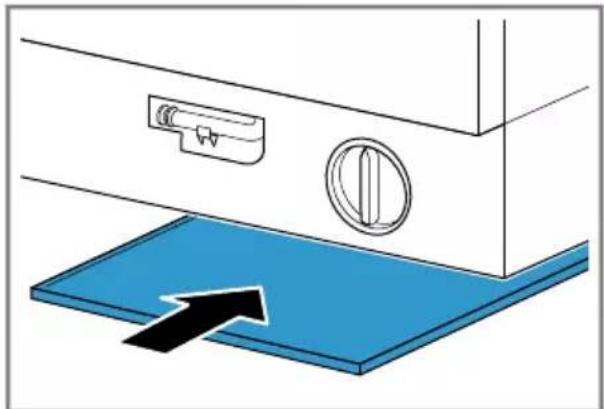

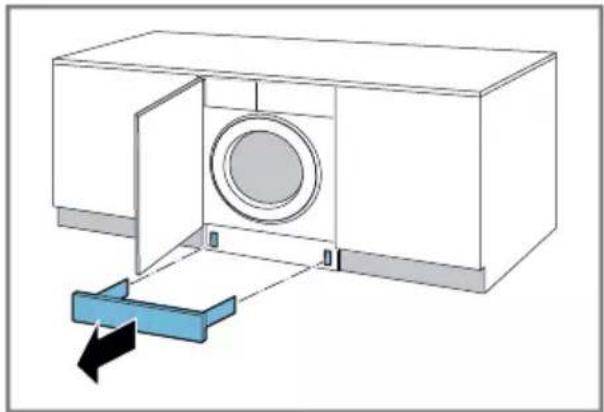

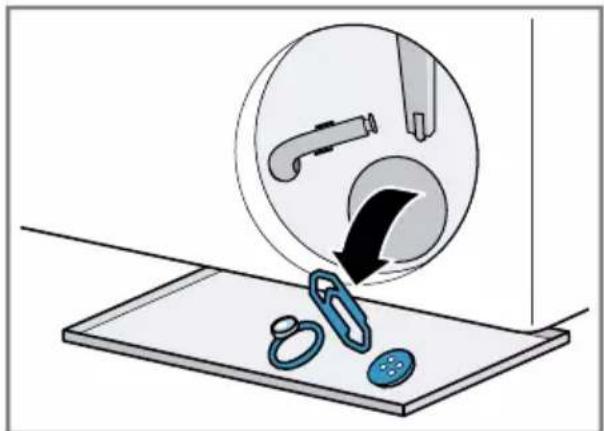

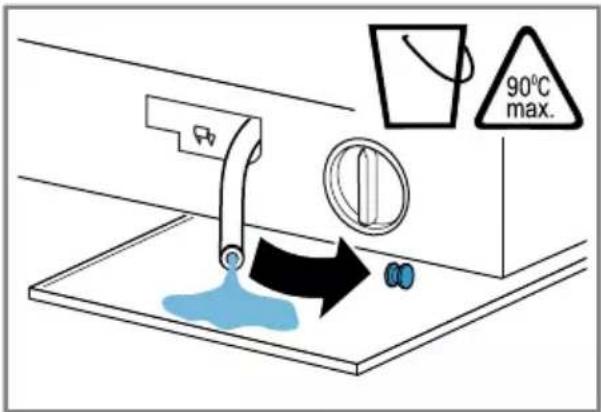

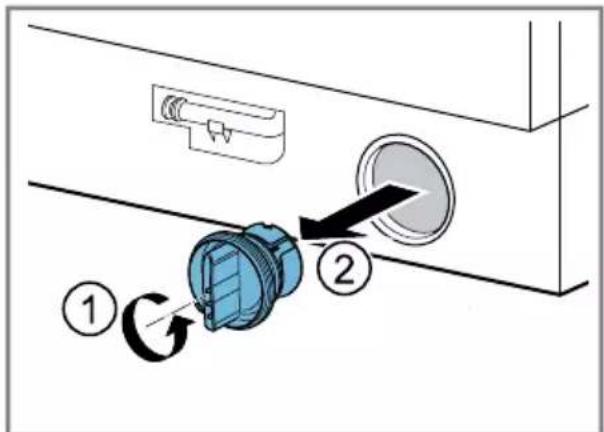

17.3 Nettoyage de la pompe d'évacuation 40

18 Dépannage 43

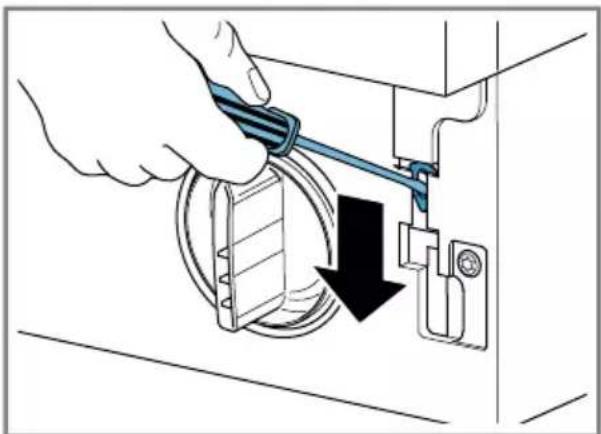

18.1 Déverrouillage de secours .... 53

19 Transport, stockage et éli- mination.... 53

19.1 Démontage de l'appareil..... 53

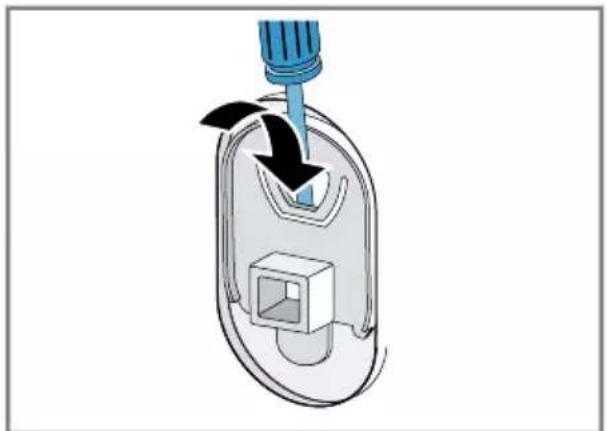

19.2 Insertion des cales de transport 53
19.3 Remise en service de l'appareil.... 53
19.4 Mettre au rebut un appareil usagé.... 54

20 Service après-vente 54

20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD).... 54

21 Valeurs de consommation..... 56

22 Données techniques.... 56

1 Sécurité

Respectez les consignes de sécurité suivantes.

1.1 Indications générales

■ Lisez attentivement cette notice.
■ Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
- Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.

1.2 Utilisation conforme

Utilisez l'appareil uniquement :

■ pour laver des textiles lavables en machine et des lainages lavables à la main d'après l'étiquette.
■ avec de l'eau du robinet et des lessives et produits d'entretien du commerce, utilisables en machine.
■ pour un usage privé et dans les pièces fermées d'un domicile.
- jusqu'à une altitude maximale de 4000 m au-dessus du niveau de la mer.

1.3 Restrictions du périmètre utilisateurs

Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu'ils aient compris les dangers qui en émanent.

Les enfants ne sont pas autorisés à jouer avec l'appareil.

Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.

Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.

1.4 Installation sécurisée

⚠️ AVERTISSEMENT – Risque d'électrocution !

Les installations non conformes sont dangereuses.

Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique.
L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
- Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de câble suffisamment grande.
En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole 📌
- N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement tous pôles doit être installé dans l'installation électrique fixe, conformément aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.

Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.

- Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil.

▶ Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.

▶ Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimentation.

⚠ AVERTISSEMENT – Risque d'incendie !

Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.

▶ Ne pas utiliser de rallonge ni de bloc multiprise.
- Utiliser uniquement des adaptateurs et cordons d'alimentation secteur agréés par le fabricant.
- Si le cordon d'alimentation secteur est trop court et qu'aucun cordon d'alimentation plus long n'est disponible, contacter un électricien spécialisé pour adapter l'installation domestique.

⚠ AVERTISSEMENT – Risque de blessure !

Le soulèvement du poids élevé de l'appareil peut entraîner des blessures.

▶ Ne soulevez jamais seul l'appareil. Si cet appareil n'est pas installé correctement dans une colonne lave-linge/sèche-linge, il peut tomber.

• Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge. Aucune autre méthode d'installation n'est autorisée.
• N'installez pas l'appareil dans une colonne de lave-linge/sèchelinge si le fabricant ne propose pas de kit de raccordement approprié.
• N'installez pas d'appareils de différents fabricants et de profondeurs et largeurs différentes dans une colonne de lave-linge/sèche-linge.
  ▶ Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les appareils peuvent basculer.

⚠ AVERTISSEMENT – Risque d'asphyxie !

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
  ▶ Ne jamais laisser les enfants jouer avec les emballages.

⚠️ PRUDENCE – Risque de blessure !

L'appareil peut vibrer ou bouger pendant le fonctionnement.

• Installez l'appareil sur une surface propre, plane et solide.

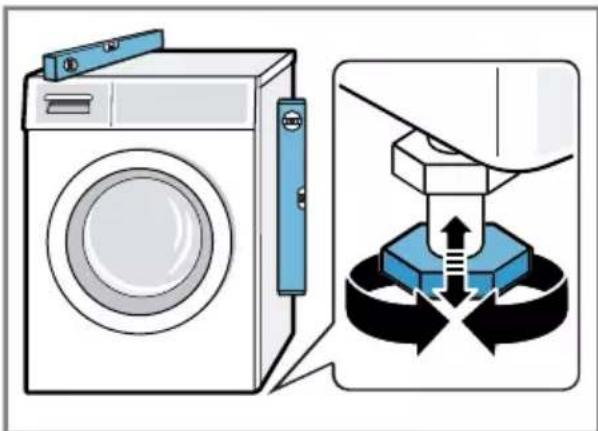

• Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.

Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.

- Disposez les flexibles et le cordon d'alimentation secteur de manière à éviter tout risque de chute.

Si l'appareil est déplacé par ses parties saillantes, telles que le hublot de l'appareil, les pièces peuvent se détacher.

▶ Ne déplacez pas l'appareil par ses parties frontales.

⚠️ PRUDENCE – Risque de coupure !

Vous risquez de vous couper en touchant les arêtes vives de l'appareil.

▶ Ne touchez pas les arêtes vives de l'appareil.
- Utilisez des gants de protection pour transporter et installer l'appareil.

1.5 Utilisation sûre

⚠️ AVERTISSEMENT – Risque d'électrocution !

Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.

▶ N'utilisez jamais un appareil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement la fiche mâle du cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles et fermez le robinet d'eau.
▶ Appelez le service après-vente. → Page 54

L'infiltration d'humidité peut occasionner un choc électrique.

▶ Utiliser l'appareil uniquement dans des pièces fermées.
▶ Ne jamais exposer l'appareil à une forte chaleur ou humidité.

fr Sécurité

- Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

⚠️ AVERTISSEMENT – Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usagés, débranchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

Lors de l'essorage de grandes pièces de linge imperméable à l'eau, des balourds peuvent se produire et entraîner des blessures.

▶ Ne lavez pas et n'essorez pas de grandes pièces de linge imperméables à l'eau, telles que des couvertures ou des surmatelas, dans l'appareil.

⚠ AVERTISSEMENT – Risque d'asphyxie !

Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.

▶ Conserver les petites pièces hors de portée des enfants.
▶ Ne pas laisser les enfants jouer avec les petites pièces.

⚠ AVERTISSEMENT – Risque d'empoisonnement !

L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.

• Consultez un médecin en cas d'ingestion accidentelle.
• Rangez la lessive et les produits d'entretien hors de portée des enfants.

⚠️ AVERTISSEMENT – Risque d'explosion !

Si le linge a été prétraité avec des produits de nettoyage contenant des solvants, cela peut provoquer une explosion dans l'appareil.

▶ Rincez soigneusement le linge prétraité à l'eau avant de le la-ver.

⚠️ PRUDENCE – Risque de blessure !

Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.

▶ Ne montez et ne grimpez pas sur l'appareil.

Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.

▶ Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.

▶ Ne déposez aucun objet sur le hublot de l'appareil.

Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.

- Patientez jusqu'à l'arrêt complet du tambour avant de mettre les mains dedans.

⚠️ PRUDENCE – Risque de brûlure !

Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

▶ Ne touchez jamais le liquide de lavage chaud.

⚠️ PRUDENCE – Risque de brûlures chimiques !

Si vous ouvrez le bac à produits, la lessive et les produits d'entretien peuvent vous éclabousser. Un contact avec les yeux ou la peau peut entraîner des irritations.

En cas de contact avec de la lessive ou des produits d'entre-tien, rincez-vous abondamment les yeux ou la peau à l'eau claire.

- Consultez un médecin en cas d'ingestion accidentelle.

- Rangez la lessive et les produits d'entretien hors de portée des enfants.

1.6 Nettoyage et entretien sûrs

⚠️ AVERTISSEMENT – Risque d'électrocution !

Les réparations non conformes sont dangereuses.

- Ne modifiez jamais techniquement l'appareil ou les caractéristiques de l'appareil.

Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.

fr Sécurité

Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

L'infiltration d'humidité peut occasionner un choc électrique.

• Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
• Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

⚠ AVERTISSEMENT – Risque de blessure!

L'utilisation de pièces de rechange et d'accessoires non d'origine est dangereuse.

▶ Utilisez uniquement des pièces de rechange d'origine et des accessoires d'origine du fabricant.

⚠ AVERTISSEMENT – Risque d'empoisonnement !

L'utilisation de produits de nettoyage contenant des solvants peut produire des vapeurs toxiques.

N'utilisez pas de produits de nettoyage contenant des solvants.

2 Prévention des dégâts matériels

ATTENTION!

Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.

• Respectez les recommandations de dosage lessiviel du fabricant.
  Le dépassement de la quantité de charge maximale altère le fonctionnement de l'appareil.

- Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas.

→ "Programmes", Page 30

En vue de son transport, l'appareil a été sécurisé avec des cales de transport. Les cales de transport qui ne sont pas enlevées peuvent entraîner des dommages matériels ou endommager l'appareil.

• Avant la mise en service, retirez complètement toutes les cales de transport et conservez-les dans un endroit sûr.
• Avant chaque transport, mettez en place toutes les cales de transport afin d'éviter tout dommage dû au transport.

Le branchement non conforme du tuyau d'arrivée d'eau peut entraîner des dommages matériels.

- Serrez les vis à la main sur l'arrivée d'eau.

- Raccordez directement le tuyau d'arrivée d'eau au robinet sans utiliser d'éléments de raccordement supplémentaires tels que des adaptateurs, des rallonges ou des vannes.

- Veillez à ce que le diamètre intérieur du robinet d'arrivée d'eau soit d'au moins 17 mm.

- Vérifiez que la longueur du filetage sur le raccord au robinet d'eau soit d'au moins 10 mm.

Une pression de l'eau trop faible ou trop élevée peut gêner le fonctionnement de l'appareil.

- Assurez-vous que la pression d'eau au niveau de l'alimentation en eau est comprise entre 100 kPa (1 bar) minimum et 1000 kPa (10 bars) maximum.

- Si la pression hydraulique excède la valeur maximale indiquée, une vanne de réduction de pression entre le raccord d'eau potable et le kit de tuyaux de l'appareil doit être installée.

- Ne raccordez pas l'appareil au mitigeur d'un chauffe-eau accumulateur.

Les tuyaux d'eau modifiés ou endommagés peuvent provoquer des dégâts matériels ou endommager l'appareil.

- Veillez à ne jamais plier, écraser, modifier ou couper les tuyaux d'eau.

- Utilisez uniquement les tuyaux d'eau fournis ou les tuyaux de rechange d'origine.

- Ne réutilisez jamais des tuyaux d'eau usagés.

L'utilisation de l'appareil avec de l'eau sale ou trop chaude peut provoquer des dégâts matériels.

▶ Utilisez l'appareil uniquement avec de l'eau potable froide.

Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.

- Ne pas utiliser de produits de nettoyage agressifs ou récurants.

- N'utilisez pas de nettoyants fortement alcoolisés.

- Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant.

fr Protection de l'environnement et économies d'énergie

• Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide.
• En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de lessive, de brouillard de pulvérisation ou de résidus.

3 Protection de l'environnement et économies d'énergie

3.1 Élimination de l'emballage

Les emballages sont écologiques et recyclables.

- Veuillez éliminer les pièces déta-chées après les avoir triées par matière.

Eliminez l'emballage en respectant l'environnement.

3.2 Économiser de l'énergie et des ressources

Si vous respectez ces consignes, votre appareil consommera moins de courant et d'eau.

Utiliser des programmes à basses températures et des temps de lavage plus longs et exploiter la quantité de charge maximale.

√ La consommation d'énergie et de l'eau est alors la plus efficace.

Dosez la lessive en fonction du degré de salissure du linge.

- Une plus petite quantité de lessive est suffisante pour une salissure légère à normale. Respectez la recommandation de dosage lessiviel du fabricant de lessive.

Réduisez la température de lavage pour le linge légèrement et normalement sale.

- À température plus basse, l'appareil consomme moins d'énergie. Des températures plus basses que celles indiquées sur l'étiquette d'entretien sont également suffisantes pour une salissure légère à normale.

Réglez la vitesse d'essorage maximale si le linge doit ensuite être séché au sèche-linge.

√ Cela permet de raccourcir la durée du programme de séchage et de baisser la consommation d'énergie. Avec une vitesse d'essorage plus élevée, l'humidité résiduelle diminue dans le linge et le volume du bruit de l'essorage augmente.

Lavez le linge sans prélavage.

- Le lavage avec prélavage prolonge la durée du programme et augmente la consommation d'énergie et d'eau.

L'appareil dispose d'une capacité variable automatique.

√ La capacité variable automatique adapte la consommation d'eau et la durée du programme de façon optimale selon le type de textile et la charge de linge.

3.3 Mode économie d'énergie

Si vous n'utilisez pas l'appareil pendant une période prolongée, il passe automatiquement en mode économie d'énergie.

Le mode économie d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.

4 Installation et branche- ment

4.1 Déballage de l'appareil

ATTENTION!

Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil.

• Avant utilisation, retirez ces objets et les accessoires fournis du tambour.
• Retirez entièrement les emballages et les sachets de l'appareil.
  → "Élimination de l'emballage", Page 12
• Vérifiez que l'appareil ne présente pas de dommages visibles.
• Ouvrez la porte.
• Retirez l'accessoire du tambour.
• Fermez la porte.

4.2 Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.

ATTENTION!

Des accessoires incomplets ou défectueux peuvent gêner le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.

• Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
• Remplacez les accessoires appropriés avant de faire fonctionner l'appareil.
  → "Accessoires", Page 33

Remarque : Un test de fonctionnement a été effectué en usine sur l'appareil. Des taches d'eau peuvent alors apparaître dans l'appareil, mais le premier cycle de lavage les éliminera.

La livraison comprend :

■ Lave-linge
■ Documents d'accompagnement
■ Sécurités de transport → "Retrait des cales de transport", Page 15
■ Chapeaux de protection
■ Flexible d'arrivée d'eau → "Raccorder le flexible d'arrivée d'eau", Page 21
■ Pièces pour le montage → "Encastrer l'appareil", Page 16

4.3 Exigences sur le lieu d'installation

AVERTISSEMENT

Risque d'électrocution !

L'appareil contient des pièces sous tension. Toucher des pièces sous tension est dangereux.

- N'utilisez pas l'appareil sans la plaque de protection.

AVERTISSEMENT

Risque de blessure !

L'appareil peut basculer lorsqu'il est utilisé sur un socle.

- Avant la mise en service, il est essentiel que les pieds de l'appareil soient fixés sur un socle à l'aide des pattes de retenue → Page 33 du fabricant.

ATTENTION!

La présence d'eau résiduelle gelée dans l'appareil peut l'endommager.

N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air.

fr Installation et branchement

Si l'appareil est incliné à plus de 40°, l'eau résiduelle qu'il contient peut s'échapper et provoquer des dom-mages matériels.

▶ Inclinez l'appareil avec précaution.
▶ Transportez l'appareil debout.

Lieu d'installation Conditions

Socle Fixez l'appareil à

l'aide de pattes de retenue → Page 33.

Plancher en bois

Placez l'appareil sur une plaque de bois résistant à l'eau (épaisseur d'au moins 30 mm), fermement vissée au sol.

Lieu d'installation Conditions

Coin cuisine Placez l'appareil

uniquement sous un plan de travail continu relié soli- dement aux ar- moires voisines. Largeur de niche requise : 60 cm.

Remarque : L'utilisation de plaques coulissantes → "Accessoires", Page 33 permet de pousser plus facilement l'appareil dans la niche. Avant l'insertion, humidifiez la plaque coulissante avec un mélange d'eau et de produit vaisselle. N'utilisez pas d'huile ni de graisse.

Contre un mur Ne coincez au-

cun tuyau ni au- cun cordon d'ali- mentation sec- teur entre le mur et l'appareil.

4.4 Retrait des cales de transport

L'appareil est sécurisé pour le transport par des cales de transport à l'arrière de l'appareil.

Remarque : Conservez les vis des sécurités de transport et les douilles pour tout transport ultérieur.

→ "Insertion des cales de transport", Page 53

1. Retirez les flexibles des supports.

1. Dévissez les 4 vis des sécurités de transport à l'aide d'une clé à vis de calibre 13 ①et retirez-les .②

1. Retirez le cordon d'alimentation secteur du support.

1. Retirez les 4 douilles.

1. Remettez les 4 chapeaux de protection.

fr Installation et branchement

1. Poussez les 4 chapeaux de protection vers le bas.

Remarque : Pour installer les cales de transport dans l'appareil pour le transport, exécutez ces étapes dans l'ordre inverse.

4.5 Outils pour le montage

Les outils suivants vous seront nécessaires pour le montage :

■ Niveau à bulle
■ Clés à vis de calibre 13
■ Clés à vis de calibre 17
■ Foret à pointe de centrage ∅ 35 mm
■ Foret hélicoïdal ∅ 2 mm
■ Tournevis

4.6 Encastrer l'appareil

Préparer l'appareil

1. Pour faciliter l'insertion de l'appareil, vissez les pieds à l'arrière de l'appareil jusqu'à ce que l'appareil se trouve sur les patins.

5 mm a 1mm b

1. Mesurez la niche d'encastrement.

82cm 58 cm 60 cm

1. Posez le cordon d'alimentation secteur ainsi que le tuyau d'arrivée et d'évacuation d'eau.

2. Insérez l'appareil en le poussant et serrez en même temps le cordon d'alimentation secteur et le tuyau d'arrivée et d'évacuation d'eau.

1. Raccordez le tuyau d'arrivée d'eau. → "Raccorder le flexible d'arrivée d'eau", Page 21

2. Raccordez le tuyau d'évacuation d'eau. → "Types de raccordement à l'évacuation de l'eau", Page 22

3. Dévissez les pieds arrière de l'appareil.

25-150 x

1. Alignez l'appareil à l'aide d'un niveau. → "Alignement de l'appareil", Page 23

Monter la porte du meuble

Remarque : Les éléments métalliques peuvent nuire au fonctionnement du bandeau de commande. N'utilisez aucune porte de meuble comportant des éléments métalliques à proximité du bandeau de commande.

1. Maintenez la porte du meuble contre l'appareil à la hauteur souhaitée et marquez le bord supérieur de l'appareil sur la face intérieure de la porte.

fr Installation et branchement

Repère du bord supérieur de l'appareil pour les charnières à gauche

Repère du bord supérieur de l'appareil pour les charnières à droite
2. En vous basant sur le repère du bord supérieur de l'appareil sur la face intérieure de la porte, marquez les trous de perçage comme suit.

63.2 - 71.2 19.9 33.8 max. 9 kg 2.6 2.6 2.6 2.6 3.4 52.3 2.1 59.2 - 59.5 [cm]

Repère du trou de perçage pour les charnières à gauche

max. 9 kg 2.6 2.6 2.6 2.6 2.1 52.3 3.4 59.2 - 59.5 [cm] 19.9 33.8 63.2 - 71.2

Repère du trou de perçage pour les charnières à droite

1. Percez des trous pour les charnières aux points précédemment marqués à l'aide d'un foret à pointe de centrage de ∅ 35 mm. Percez des trous pour les vis aux points précédemment marqués à l'aide d'un foret hélicoïdal de ∅ 2 mm.

12 mm Ø 35 mm Ø 2 mm 16-21 mm

1. Insérez les charnières dans les orifices et vissez.

1. Vissez les contre-plaques du lo-queteau magnétique.

2. Insérez les charnières dans l'appareil ① .②

1. Faites glisser les rails de recouvrement ③ puis vissez .④

2. Insérez les loqueteaux magnétiques sur l'appareil.

① 2x ② ③ ④

fr Installation et branchement

Aligner la porte de l'appareil

Aligner la porte de l'appareil verticalement

▶

Aligner la porte de l'appareil horizontalement

▶

Installer le bandeau du socle

1. Posez la barre de distance du bandeau du socle.

1. Vissez la barre de distance selon les dimensions.

1. Installez le bandeau du socle.

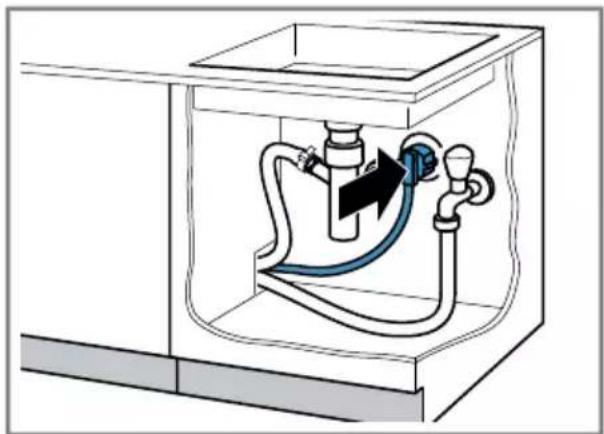

1. Raccordez l'appareil à l'alimentation électrique.

→ "Raccordement électrique de l'appareil", Page 22.

4.7 Branchement de l'appareil Raccorder le flexible d'arrivée d'eau

1. Raccordez le tuyau d'arrivée d'eau à l'appareil.

fr Installation et branchement

1. Raccordez le tuyau d'arrivée d'eau au robinet d'eau (26,4 mm = 3/4").

3/4" min. 10 mm min. 17 mm

1. Ouvrez le robinet d'eau avec précaution et vérifiez que les raccords sont étanches.

Types de raccordement à l'évacuation de l'eau

Ces informations vous aident à rac- corder cet appareil à l'évacuation de l'eau.

ATTENTION!

Lors de la vidange, le tuyau d'évacuation d'eau est sous pression et peut se détacher du point de raccordement installé.

- Sécurisez le tuyau d'évacuation d'eau pour éviter tout desserrage involontaire.

Remarque : Respectez les hauteurs de pompage.

La hauteur de pompage maximale est de 100 cm.

Siphon Fixez le point de

raccordement avec un collier de serrage (24-40 mm).

Lavabo Fixez le tuyau

d'évacuation d'eau à l'aide d'un coude et sé- curisez-le.

→ "Accessoires", Page 33

Tuyau en plastique avec manchon en caoutchouc ou avaloir d'égout

Fixez le tuyau d'évacuation d'eau à l'aide d'un coude et sécurisez-le.

Raccordement électrique de l'appareil

Remarque : Votre installation domestique électrique pour cet appareil doit être conforme à la législation et aux règles de sécurité locales et doit inclure un disjoncteur de courant résiduel.

1. Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximité de l'appareil.

Les données de raccordement de l'appareil figurent dans les données techniques → Page 56.

1. Assurez-vous que la fiche secteur soit correctement branchée.

4.8 Alignement de l'appareil

Pour réduire le bruit et les vibrations, et empêcher l'appareil de bouger, alignez correctement l'appareil.

1. Desserrez les contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé à vis de calibre 17.

1. Pour aligner l'appareil, tournez les pieds de l'appareil. Vérifiez l'horizontalité avec un niveau à bulle.

Tous les pieds de l'appareil doivent reposer fermement sur le sol.

1. Serrez les contre-écrous contre le corps de l'appareil en vous servant d'une clé à vis de calibre 17.

Tenez fermement le pied de l'appareil et ne réglez pas la hauteur.

5 Description de l'appareil

5.1 Appareil

Cette section contient une vue d'ensemble des composants de votre appareil.

Selon le type d'appareil, les détails illustrés peuvent différer, par ex. couleur et forme.

1	Trappe d'entretien de la pompe d'évacuation → Page 40
2	Hublot
3	Bac à produits → Page 25
4	Bandeau de commande → Page 25
5	Tuyau d'évacuation d'eau → Page 22

6	Cordon d'alimentation secteur → Page 22
7	Cales de transport → Page 15
8	Déverrouillage de secours → Page 53
9	Flexible de vidange → Page 40

5.2 Bac à produits

Remarque : Respectez les indications des fabricants concernant l'utilisation et le dosage de la lessive et des produits d'entretien, ainsi que les indications dans les descriptions des programmes.

1 2 3 4

1	Doseur pour de la lessive liquide→ "Doseur pour de la lessive liquide", Page 35
2	Compartiment II : produit lessiviel pour le lavage principal
3	Compartiment ✉ produit as-souplissant
4	Compartiment I : produit lessi-viel pour le prélavage

5.3 Bandeau de commande

Le champ de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l'état de fonctionnement.

1 2 3 4 4

1 Programmes → Page 30

2 Sélecteur de programme → Page 34

fr Avant la première utilisation

3	Affichage → Page 27
4	Touches → Page 29

6 Avant la première utilisation

Préparez l'appareil pour l'utilisation.

6.1 Démarrage du cycle de lavage à vide

Votre appareil a été soumis à des tests approfondis avant de quitter l'usine. Pour éliminer l'eau résiduelle éventuellement présente, effectuez un premier lavage sans linge.

1. Réglez le sélecteur de programme sur Coton 60 °C.
2. Fermez la porte.
3. Extrayez le bac à produits jusqu'en butée.
4. Versez environ 1 litre d'eau dans le compartiment II.

1. Verser la lessive en poudre toutes températures avec agent de blanchiment oxygéné dans le compartiment II.

Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant pour du linge légèrement sale. Ne pas utiliser de lessive pour lainages ni pour linge délicat.

1. Enfoncez le bac à produits.
2. Appuyez sur Départ/Pause Rajout de linge pour démarrer le programme.

√ L'écran affiche la durée restante du programme.

Après la fin du programme, l'affichage indique : End.

1. Démarrez le premier cycle de lavage ou réglez le sélecteur de programme sur Arrêt pour éteindre l'appareil.

→ "Utilisation", Page 34

7 Affichage

À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.

10:00 10:00 kg ≡①

Exemples d'affichage

Affichage Description
0:401	Durée prévisionnelle du programme ou temps restant du programme en heures et minutes.
10h1	Heure de fin du programme→ "Touches", Page 29
7,01	Recommandation de quantité de charge maximale en kg pour le programme sélectionné.
- - - - 1200 Vitesse d'essorage réglée en tr/min.→ "Touches", Page 290 : sans essorage final, uniquement vidange-- -: cuve pleine, sans vidange
>III	Démarrer, annuler ou mettre en pause un programme■ s'allume : le programme est en cours d'exécution et peut être interrompu ou mis en pause.■ clignote : le programme peut être lancé ou poursuivi.
	Statut du programme : lavage
	Statut du programme : rinçage
	Statut du programme : essorage
1 Exemple
-- - Statut du programme : arrêt cuve pleineStatut du programme
End Statut du programme : fin du programme
	■ s'allume : la sécurité enfants est activée.■ clignote : la sécurité enfants est activée et l'appareil a été utilisé. "Désactivation de la sécurité enfants", Page 37
≡	La durée de programme raccourcie est activée. "Touches", Page 29
	■ s'allume : la porte est verrouillée et ne peut pas être ou-verte.■ clignote : la porte n'est pas fermée.■ éteint : la porte est déverrouillée et peut être ouverte.
	■ Aucune pression d'eau. "E:30 / -10 et/ou Page 45■ La pression d'eau au robinet est insuffisante.
E:35 / -101	Code défaut, affichage défaut, signal. "Dépannage", Page 43
1 Exemple

8 Touches

Différents réglages de programme sont disponibles selon le programme réglé.

Touche Sélection en savoir plus
Départ/Pause Rajout de linge	démarrerannulermettre en pause	Démarrez un programme, annulez-le ou mettez-le en pause.
vario Speed■ activer■ désactiver		Activer ou désactiver la durée de programme raccourcie.Remarque:La consommation d’énergie augmente. Cela n'affecte pas le résultat du lavage.
Fin dans jusqu'à 24 heures Définissez l'heure de fin du programme.La durée du programme est déjà comprise dans le nombre d'heures réglé.Après le démarrage du programme, la durée du programme s'affiche.
Vitesse d'essorage	- - - - 1200 Pour adapter la vitesse d'essorage ou activer - - - (arrêt cuve pleine). Vitesse d'essorage réglée en tr/min.Si vous sélectionnez - - -, l'eau n'est pas vidangée à la fin du cycle de lavage et l'essorage est désactivé. Le linge reste dans l'eau de rinçage.
3 sec.■ activer■ désactiver		→ "Sécurité enfants", Page 37
Départ/Pause Rajout de linge	Sélection multiple	→ "Réglages de base", Page 38

9 Programmes

Remarque : Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme.

Programme Description charge		max.kg
Coton Laver des textiles résistants en coton, en lin et en tissu mélangé.Convient également comme programme court pour le linge normalement sale si vous activez vario Speed.Réglage du programme :■ max. 60 °C■ max. 1200 tr/min		7,04,0 ^1
Eco 40-60 Pour laver des textiles en coton, en lin et en tissu mélangé.Remarque: Les textiles qui sont lavables de 40 °C à 60 °C selon leur symbole d'entretien peuvent être lavés ensemble.L'efficacité de lavage correspond à la meilleure classe d'efficacité de lavage possible selon les exigences légales.Pour ce programme, la température de lavage est automatiquement adaptée selon la quantité de charge afin d'obtenir une efficacité énergétique optimale avec la meilleure efficacité de lavage possible. La température de lavage ne peut pas être modifiée.Réglage du programme :Remarque: La température n'est pas réglable dans ce programme et est réglée automatiquement.■ max. - °C■ max. 1200 tr/min		7,0
Coton + Prélavage	Laver des textiles résistants en coton, en lin et en tissu mélangé.Programme avec prélavage pour du linge très sale.Répartissez la lessive pour le prélavage et le lavage dans le bac à produits.→ "Bac à produits", Page 25Réglage du programme :■ max. 40 °C	7,04,0 ^1
^1 vario Speed activé
	■ max. 1200 tr/min
Synthétiques Pour laver des textiles synthétiques et en tissu mélangé.Réglage du programme :■ 40 °C max.■ 1200 tr/min max.		4,0
Mix rapide Pour laver des textiles en coton, en lin, synthétiques et en tissu mélangé.Adapté au lavage de linge légèrement sale.Réglage du programme :■ max. 40 °C■ max. 1200 tr/min		4,0
Délicat/Soie Pour laver des textiles délicats mais lavables en soie, en viscose ou en fibres synthétiques.Utilisez une lessive pour linge délicat ou pour la soie.Remarque: Lavez les textiles particulièrement fragiles ou les textiles comportant des crochets, des oeillets ou des attaches dans le filet à linge.Réglage du programme :■ max. - °C■ max. 800 tr/min		2,0
LainePour laver des textiles en laine lavables à la main ou en machine, ou des textiles à fort pourcentage en laine.Afin d'éviter que le linge ne rétrécisse, le tambour déplace les textiles tout en douceur avec de longues pauses.Utilisez une lessive pour laine.Réglage du programme :■ max. - °C■ max. 800 tr/min		2,0
Rinçage Effectuez un rinçage suivi d'un essorage et vidangez l'eau.Réglage du programme : max. 1200 tr/min		-
Essorage/Vidange	Pour essorer et vidanger l'eau.Si vous souhaitez uniquement vidanger l'eau, activez 0. Le linge n'est pas essoré.Réglage du programme : max. 1200 tr/min	-
^1 vario Speed activé
Chemises Pour laver des chemises et chemisiers sans repassage en coton, en lin, synthétiques ou en tissu mélangé.Remarque:Lavez les chemises et les chemisiers en soie ou les textiles délicats avec le programme Délicat/Soie.Réglage du programme:■ max. 40 °C■ max. 800 tr/min		2,0
Express15/30 min	Laver des textiles en coton, synthétiques et en tissu mélangé.Programme bref pour petits lots de linge peu sales.La durée du programme est d'env. 30 minutes.Si vous souhaitez raccourcir la durée du programme à 15 minutes, activez vario Speed. La quantité de charge maximale diminue à 2,0 kg.Réglage du programme:■ max. 30 °C■ max. 1200 tr/min	4,02,0 ^1
^1 vario Speed activé

10 Accessoires

Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour votre appareil.

	Utilisation Référence
Extension pour tuyau d'arrivée d'eau	Pour prolonger le tuyau d'arrivée d'eau froide ou le tuyau d'arrivée AquaStop (2,50 m).	WZ10131
Pattes de retenue Améliorer la stabilité de l'appareil. WX975600
Coude Pour fixer le tuyau d'évacuation d'eau. 00655300
Insert pour lessive li- quide	Pour doser la lessive liquide. 00605740
Tôles coulissantes Pour faciliter l'insertion de l'appareil dans la niche d'encastrement.		00661827
Jeu de surélévation Jeu de surélévation pour un encastrement ou un montage sous un plan de travail haut.		WZ20441
Nettoyant pour lave- linge	Produit de nettoyage pour l'entretien de l'intérieur de l'appareil.	00311929

11 Linge

11.1 Préparation du linge

ATTENTION!

Les objets restés dans le linge risquent d'endommager le tambour et le linge.

- Avant le lavage, retirez tous les objets des poches.

Remarque

En préparant votre linge, vous ménagez l'appareil et les textiles.

■ A l'aide d'une brosse, retirez le sable et la terre
■ Triez le linge par couleur et par textile en respectant les symboles d'entretien
■ fermez les fermetures éclair, les velcros, les crochets et les œillets

■ Attachez les ceintures en tissu, les lanières de tissu et les cordons
■ Retirez les crochets des rideaux et les rubans de plomb
■ Lavez les petites pièces de linge ou les pièces délicates dans un filet à linge
■ lavez ensemble les petites et les grandes pièces de linge
■ Lavez immédiatement le linge venant d'être taché
■ Prétraitez le linge avec des taches séchées et lavez-le plusieurs fois
■ Introduisez le linge déplié dans le tambour
■ Rincer plusieurs fois le linge pré-traité au chlore avant de le charger dans le tambour

12 Lessive et produit d'entretien

Les informations du fabricant sur l'utilisation et le dosage se trouvent sur l'emballage.

Remarques

■ En cas d'utilisation de lessives liquides, utilisez uniquement des lessives liquides à écoulement automatique
■ ne mélangez pas différentes les-sives liquides
■ ne mélangez pas la lessive avec l'adoucissant
■ n'utilisez pas de produits stockés trop longtemps et fortement épais-sis
■ N'utilisez pas de produits contenant des solvants, corrosifs ou dégageant des gaz
■ ne pas utiliser de chlore
■ Utilisez le colorant avec parcimonie, car le sel de fixation peut attaquer l'acier inoxydable
■ n'utilisez aucun agent de décoloration dans l'appareil

13 Utilisation

13.1 Mise sous tension de l'appareil

Condition : L'appareil est installé et raccordé correctement.

- Réglez le sélecteur sur un programme.

Remarque : L'éclairage du tambour s'éteint automatiquement.

13.2 Réglage d'un pro- gramme

1. Tournez le sélecteur de programme sur le programme souhaité.
   → "Programmes", Page 30

2. Si vous le souhaitez, adaptez les réglages du programme.

→ "Adaptation des réglages d'un programme", Page 34

13.3 Adaptation des réglages d'un programme

Condition : Un programme est réglé. → "Réglage d'un programme", Page 34

• Adaptez les réglages du programme.
  → "Touches", Page 29

Remarque : Les réglages du pro- gramme ne sont pas sauvegardés de façon permanente pour le pro- gramme.

13.4 Introduction du linge

Remarque : Pour éviter de froisser le linge, veuillez respecter la charge maximale du programme.

→ "Programmes", Page 30

Conditions

■ Le linge est préparé et trié.
→ "Linge", Page 33
■ Le tambour est vide.

1. Ouvrez la porte.

2. Introduisez le linge dans le tambour.

3. Fermez la porte. Assurez-vous qu'aucun linge n'est coincé dans la porte.

13.5 Doseur pour de la les- sive liquide

Si vous commandez le doseur comme accessoire, vous devez l'utiliser.

1. Tirez le bac à produits jusqu'en butée.

2. Appuyez sur l'insert et retirez le bac à produits.

1. Mettez en place le doseur.

CLICK

1. Réintroduisez le bac à produits.

13.6 Utiliser le doseur pour de la lessive liquide

Pour doser la lessive liquide, vous pouvez utiliser un doseur dans le bac à produits.

1. Tirez le bac à produits jusqu'en butée.

2. Poussez le doseur vers l'avant.

1. Rabattez le doseur vers l'arrière, puis encliquetez-le.

CLICK

1. Insérez le bac à produits.

13.7 Ajout de la lessive et du produit d'entretien

Remarques

■ N'utilisez pas le doseur pour les lessives liquides avec des lessives en gel, de la lessive en poudre, lorsque le prélavage est activé ou que vous réglez l'heure Fin dans.
■ Respectez les instructions relatives aux lessives et produits d'entretien → Page 34.

1. Extrayez le bac à produits jusqu'en butée.
2. Versez la lessive. → "Bac à produits", Page 25
3. Si vous le souhaitez, versez du produit d'entretien.

fr Utilisation

1. Enfoncez le bac à produits.

13.8 Départ du programme

Condition : Un programme est réglé. → "Réglage d'un programme", Page 34

• Appuyez sur Départ/Pause Rajout de linge.
  √ Le tambour tourne et la charge est détectée (cela peut prendre jusqu'à 2 minutes), puis l'eau s'écoule.
  √ L'affichage indique la durée du programme ou l'heure de fin du programme.
  Après la fin du programme, l'affichage indique : End.

13.9 Modifier l'heure de fin de programme activée

Vous pouvez modifier à plusieurs reprises l'heure de fin de programme réglée et activée avant de lancer le programme.

Conditions

■ Le programme est réglé.
→ "Réglage d'un programme", Page 34
■ L'heure de fin de programme est réglée et activée.
→ "Touches", Page 29

1. Appuyez sur Départ/Pause Rajout de linge.

L'heure de fin de programme activée est mise en pause.

1. Appuyez sur Fin dans jusqu'à ce que l'affichage indique l'heure de fin de programme souhaitée.

2. Appuyez sur Départ/Pause Rajout de linge.

L'heure de fin du programme modifiée est activée.

13.10 Trempage

Remarque : Aucune lessive supplémentaire n'est nécessaire pour le trempage. L'appareil utilise la lessive que vous avez versée pour le trempage et le lavage.

Conditions

■ Le linge est inséré. → "Introduction du linge", Page 34
■ Le programme est démarré. → "Départ du programme", Page 36

1. Appuyez sur Départ/Pause Rajout de linge pendant environ 10 minutes après le démarrage du programme. Le programme se met en pause et le linge peut tremper.

2. Appuyez sur Départ/Pause Rajout de linge après le temps de trempage souhaité.

13.11 Rajout de linge

Après le démarrage du programme, vous pouvez retirer et ajouter du linge en fonction de l'état du programme.

1. Appuyez sur Départ/Pause Rajout de linge.
   L'appareil se met en pause.
   Remarque : Si vous souhaitez rajouter du linge, respectez les conseils affichés.
   → "Affichage", Page 28

2. Ouvrez la porte.

3. Rajouter ou retirer du linge.

4. Fermez la porte.

5. Appuyez sur Départ/Pause Rajout de linge.

13.12 Annulation d'un pro- gramme

1. Appuyez sur Départ/Pause Rajout de linge.
2. Ouvrir le hublot.

En cas de niveau d'eau et de température élevés, le hublot reste verrouillé pour des raisons de sécurité.

- En cas de température élevée, démarrez le programme Rin- çage.

- En cas de niveau d'eau élevé, démarrez le programme Esso-rage ou réglez un programme adapté pour la vidange.

→ "Programmes", Page 30

1. Retirez le linge.

→ "Retirer le linge", Page 37

13.13 Poursuite du pro- gramme en cas d'arrêt cuve pleine

Conditions

■ La fonction arrêt cuve pleine est activée.

→ "Touches", Page 29

■ Le dernier cycle de rinçage du programme réglé est terminé et le linge baigne dans l'eau de rinçage.

1. Réglez le programme Essorage ou un programme de vidange.

→ "Programmes", Page 30

1. Appuyez sur Départ/Pause Rajout de linge.

13.14 Retirer le linge

1. Ouvrez la porte.
2. Retirez le linge du tambour.

13.15 Extinction de l'appareil

1. Réglez le sélecteur de programme sur Arrêt.

2. Fermez le robinet d'eau.

3. Essuyez le joint en caoutchouc et retirez les corps étrangers.

1. Laissez la porte de l'appareil et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.

14 Sécurité enfants

Protégez votre appareil contre tout actionnement accidentel des commandes.

14.1 Activation de la sécurité enfants

• Appuyez sur les deux touches ⚙ 3 sec. pendant environ 3 secondes.
  √ L'affichage indique
  Les éléments de commande sont bloqués.
  √ La sécurité enfants reste active même après avoir éteint l'appareil et en cas de panne.

14.2 Désactivation de la sécurité enfants

Condition : Pour désactiver la sécurité enfants, l'appareil doit être allumé.

- Appuyez sur les deux touches ⚙ 3 sec. pendant environ 3 secondes.

fr Réglages de base

Pour ne pas annuler le programme en cours, le sélecteur de programme doit être réglé sur le programme initial.

√ s'éteint à l'affichage.

15 Réglages de base

Vous pouvez modifier les réglages de base de votre appareil en fonction de vos besoins.

15.1 Vue d'ensemble des réglages de base

1 2 3 4 5 6

Sélecteur de programme avec positions des programmes

2	Régler le volume sonore du signal à la fin du programme : 0 (arrêt) à 4 (très fort)
3	Régler le volume sonore du signal lors de la sélection des touches : 0 (arrêt) à 4 (très fort)
6	Affichez le nombre de programmes terminés.

15.2 Modification des réglages de base

1. Réglez le sélecteur de programme sur la position 1. → Page 38

2. Appuyez sur Départ/Pause Rajout de linge et réglez en même temps le sélecteur de programme sur la position 2.

√ L'affichage indique la valeur actuelle.
3. Sélectionnez le réglage de base souhaité à l'aide du sélecteur de programme. → Page 38
4. Pour modifier la valeur, appuyez sur Fin dans.
5. Pour enregistrer la modification, éteignez l'appareil.

16 Compteur d'usage

Le compteur d'usage affiche le nombre de programmes terminés.

16.1 Accéder au compteur d'usage

1. Réglez le programme sur la position 1.
2. Appuyez sur Départ/Pause Rajout de linge et réglez simultanément le programme 2.
3. Réglez le programme sur la position 6.

17 Nettoyage et entretien

Pour que votre appareil reste long-temps opérationnel, nettoyez-le et entretenez-le avec soin.

17.1 Nettoyage tambour

PRUDENCE

Risque de blessure !

Le lavage en continu à basse température et le manque de ventilation de l'appareil peuvent endommager le tambour et provoquer des blessures.

• Lavez régulièrement à des températures d'au moins 60 °C ou exécutez un programme de nettoyage du tambour.
• Laissez l'appareil sécher après chaque fonctionnement en laissant ouverts le hublot et le bac à produits.

- Lancez le programme Co-ton 60 °C sans linge avec une les-sive en poudre toutes tempéra-tures contenant un agent de blan-chiment oxygéné ou un produit de nettoyage pour l'entretien de l'inté-rieur de l'appareil.

→ "Accessoires", Page 33

17.2 Nettoyage du bac à produits

1. Tirez le bac à produits jusqu'en butée.

2. Appuyez sur l'insert et retirez le bac à produits.

1. Retirez l'insert de bas en haut.

1. Nettoyez et séchez le bac à produits et l'insert avec de l'eau et une brosse.

fr Nettoyage et entretien

1. Insérez l'insert et encliquetez-le.

1. Nettoyez l'ouverture pour le bac à produits.

1. Insérez le bac à produits.

17.3 Nettoyage de la pompe d'évacuation

Nettoyez la pompe de vidange régulièrement, au moins une fois par an, ainsi qu'en cas de dysfonctionnement, par exemple en cas d'obstruction ou de bruits de cliquetis.

Vider la pompe d'évacuation

1. Fermez le robinet d'eau.
2. Éteignez l'appareil.

3. Débranchez la prise de l'appareil du secteur.

4. Retirez le bandeau du socle.

1. Placez un récipient suffisamment grand sous l'ouverture.

1. Sortez le flexible de vidange de son support.

1. ⚠️ PRUDENCE - Risque de brû-lure! Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

- Ne touchez jamais le liquide de lavage chaud.

Pour vidanger le liquide de lavage dans le récipient, retirez le bouchon.

90°C max.

1. Appuyez sur le bouchon de fermeture.

1. Mettez le flexible de vidange en place dans le support.

Nettoyage de la pompe d'évacuation

Condition : La pompe d'évacuation est vide.

1. Sachant que la pompe d'évacuation peut encore contenir de l'eau résiduelle, dévissez soigneusement le couvercle de la pompe.
2. Les grosses salissures peuvent entraîner le colmatage de l'élément filtrant dans le carter de pompe. Retirez les salissures et retirez le filtre.

1. Nettoyez le compartiment intérieur, le filetage du couvercle de la pompe et le carter de pompe.

1. Veillez à ce que la roue de battant de la pompe d'évacuation puisse tourner.

fr Nettoyage et entretien

1. Fermez le couvercle de la pompe jusqu'en butée.

90°

La poignée du couvercle de la pompe doit se trouver à la verticale.

1. Insérez le couvercle de la pompe et fermez-le jusqu'en butée.

90°

La poignée du couvercle de la pompe doit se trouver à la verticale.

1. Installez le bandeau du socle.

Avant le prochain lavage

Pour éviter que la lessive ne s'écoule inutilement dans la vidange lors du prochain lavage, exécutez un programme de vidange approprié après avoir vidé la pompe d'évacuation.

1. Ouvrez le robinet d'eau.
2. Branchez la fiche dans la prise de courant.
3. Allumez l'appareil.
4. Versez un litre d'eau dans le compartiment II.
5. Sélectionnez un programme adapté pour la vidange.
   → "Programmes", Page 30

18 Dépannage

Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.

AVERTISSEMENT

Risque d'électrocution !

Les réparations non conformes sont dangereuses.

Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

Défaut Cause et dépannage

L'afficheur s'éteint et Départ/Pause Rajout de linge clignote.	Le mode économie d'énergie est actif.► Appuyez sur une touche quelconque.► L'affichage s'allume de nouveau.
"E:36 / -10" Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.

Défaut Cause et dépannage

"E:36 / -10" ▶ Assurez-vous que le couvercle de la pompe est vis- sé dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verti- cale. → "Nettoyage de la pompe d'évacuation", Page 41
Le dosage de la lessive est trop important. ▸ Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment ll (pas avec les vête- ments de loisirs, de sport ni avec les duvets). ▸ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
"E:36 / -25 / -26" La pompe d'évacuation est obstruée. ▸ → "Nettoyage de la pompe d'évacuation", Page 40.
"E:60 / -2B" Le système de contrôle anti-balourd a interrompu l'es- sorage car le linge était inégalement réparti dans le tambour. ▸ Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.
"E:30 / -10" et/ou la pression d'eau est faible. Pas de solution possible.
Les filtres d'arrivée d'eau sont bouchés. ▸ Nettoyez les filtres d'arrivée d'eau.
Le robinet d'eau est fermé. ▸ Ouvrez le robinet d'eau.
Le tuyau d'arrivée d'eau est plié ou coincé. ▸ Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé.
Système de mesure du niveau d'eau défectueux.Remarque : Avec ce message d'erreur, l'appareil lance un processus de vidange.1. Patientez d'abord environ 5 minutes jusqu'à ce que le processus de vidange soit terminé.2. Pour réinitialiser le message d'erreur, éteignez l'ap- pareil.3. Rallumez l'appareil.
Défaut Cause et dépannage
"E:30 / -10" et/ou 📁	4. Si le message d'erreur réapparaît, appelez le service après-vente.→ "Service après-vente", Page 54
s'allume. La température est trop élevée.▸ Attendez que la température ait baissé.▸ Annuler le programme.→ "Annulation d'un programme", Page 37
clignote. Le hublot n'est pas fermé.▸ Fermez le hublot.
Lorsque le pro-gramme est en cours,l'affichage n'indiqueaucun statut.	Aucun programme de lavage, donc aucun affichage du statut prévu.▸ Il ne s'agit pas d'un défaut - aucune action nécessaire.
"E:30/-20" Le dosage de la lessive est trop important.▸ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
Tous les autres codes de défaut.	Dysfonctionnement1. Mettez l'appareil hors, puis sous tension.2. Si le message s'affiche de nouveau, débranchez l'appareil de l'alimentation électrique pendant au moins 30 secondes en retirant la prise ou en coupant le fusible correspondant dans la boîte à fusibles.√ Si le défaut était unique, le message disparaît.3. Si ce message réapparaît, contactez le service après-vente. Lors de l'appel, indiquez le message d'erreur exact.→ "Service après-vente", Page 54
L'appareil ne fonctionne pas.	La fiche secteur du cordon d'alimentation secteur n'est pas branchée.► Branchez l'appareil au réseau électrique.
	Le fusible dans le coffret à fusibles s'est déclenché.► Vérifiez le fusible dans le boîtier à fusibles.
	L'alimentation électrique est tombée en panne.► Vérifiez si l'éclairage du compartiment ou d'autres appareils dans la pièce.
Le programme ne démarre pas.	Départ/Pause Rajout de linge n'a pas été enfoncée.► Appuyez sur Départ/Pause Rajout de linge.
	Le hublot n'est pas fermé.► Fermez le hublot.
	La sécurité enfants est active.► Désactivez la sécurité enfants.→ "Désactivation de la sécurité enfants", Page 37
	Fin dans est activé.► Vérifiez si Fin dans est activé.→ "Touches", Page 29
	Du linge est coincé dans le hublot.► Retirez le linge coincé.
Le hublot ne peut pas être ouvert.	- - - est activée.► Poursuivez le programme en sélectionnant Esso-rage ou un programme adapté pour la vidange et appuyez sur Départ/Pause Rajout de linge.→ "Poursuite du programme en cas d'arrêt cuve pleine", Page 37
	La température est trop élevée.► Attendez que la température ait baissé.► Annuler le programme.→ "Annulation d'un programme", Page 37
	Le niveau d'eau est trop élevé.► Sélectionnez un programme adapté pour la vi-dange.→ "Programmes", Page 30
	Panne de courant.► Ouvrez le hublot à l'aide du déverrouillage de se-cours.→ "Déverrouillage de secours", Page 53
Le liquide de lavage n'est pas évacué.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.► Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	La pompe d'évacuation est obstruée.► → "Nettoyage de la pompe d'évacuation", Page 40.
	- - - est activée.► Poursuivez le programme en sélectionnant Essorage ou un programme adapté pour la vidange et appuyez sur Départ/Pause Rajout de linge.→ "Poursuite du programme en cas d'arrêt cuve pleine", Page 37
	Le tuyau d'évacuation d'eau est raccordé trop haut.► Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1 m.
	Le dosage de la lessive est trop important.► Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment II (pas avec les vêtements de loisirs, de sport ni avec les duvets).► Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
	Rallonge non autorisée montée sur le tuyau d'évacuation d'eau.► Retirez toute rallonge non autorisée du tuyau d'évacuation d'eau.→ "Branchement de l'appareil", Page 21
	Le couvercle de la pompe n'est pas complètement vissé.► Assurez-vous que le couvercle de la pompe est vis-se dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verticale.→ "Nettoyage de la pompe d'évacuation", Page 41
L'eau n'arrive pas. La lessive n'est pas ajoutée.	Départ/Pause Rajout de linge n'a pas été enfoncée.► Appuyez sur Départ/Pause Rajout de linge.
	Les filtres d'arrivée d'eau sont bouchés.Nettoyez les filtres d'arrivée d'eau.
L'eau n'arrive pas. La lessive n'est pas ajoutée.
	Le robinet d'eau est fermé.Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié ou coincé.Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé.
Démarrages répétitifs de l'essorage court.	Le système de contrôle anti-balourd compense le balourd en répartissant plusieurs fois le linge.Il ne s'agit pas d'un défaut - aucune action nécessaire.Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.
Le temps restant est modifié en cours de lavage.	Le déroulement du programme est optimisé électroniquement. Cela peut conduire à la modification de la durée du programme.Il ne s'agit pas d'un défaut - aucune action nécessaire.
	Le système de contrôle anti-balourd compense le balourd en répartissant plusieurs fois le linge.Il ne s'agit pas d'un défaut - aucune action nécessaire.Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.
	Le système de contrôle de la mousse active un cycle de rinçage si la formation de mousse est trop importante.Il ne s'agit pas d'un défaut - aucune action nécessaire.
L'eau n'est pas visible dans le tambour.	L'eau se trouve en dessous de la zone visible.Il ne s'agit pas d'un défaut - aucune action nécessaire.Ne versez pas d'eau supplémentaire dans l'appareil pendant qu'il fonctionne.
Le tambour fait des à-coups après le début du programme.	Cela est dû à un test moteur interne.Il ne s'agit pas d'un défaut - aucune action nécessaire.
Il reste de l'eau dans le compartiment	L'insert du compartiment est bouché.► → "Nettoyage du bac à produits", Page 39
Vibrations et déplace-ment de l'appareil pendant l'essorage.	L'appareil n'est pas correctement aligné.► → "Alignement de l'appareil", Page 23
	Les pieds de l'appareil ne sont pas fixés.► Fixez les pieds de l'appareil.→ "Alignement de l'appareil", Page 23
	Les cales de transport ne sont pas retirées.► → "Retrait des cales de transport", Page 15.
Le tambour tourne, l'eau n'y entre pas.	La détection de charge est active.► Il ne s'agit pas d'un défaut, aucune action requise.Remarque : La détection de charge peut durer jusqu'à 2 minutes.
Forte formation de mousse.	Le dosage de la lessive est trop important.► Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment II (pas avec les vêtements de loisirs, de sport ni avec les duvets).► Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
La vitesse d'essorage élevée n'est pas atteinte.	La vitesse d'essorage réglée est trop faible.► Au prochain lavage, réglez une vitesse d'essorage plus élevée.
	Le système de contrôle anti-balourd compense le balourd en réduisant la vitesse d'essorage.► Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrez le programme Essorage.
Le programme d'esso-rage ne démarre pas.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.► Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour.► Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour.Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrez le programme Essorage.
Le programme d'essorage ne démarre pas.
Bruissement et sifflement.	L'eau est rincée sous pression dans le bac à produits.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Bruits forts pendant l'essorage.	L'appareil n'est pas correctement aligné.► → "Alignement de l'appareil", Page 23
	Les pieds de l'appareil ne sont pas fixés.► Fixez les pieds de l'appareil.→ "Alignement de l'appareil", Page 23
	Les cales de transport ne sont pas retirées.► → "Retrait des cales de transport", Page 15.
Bruits de cliquetis, cliquetis dans la pompe d'évacuation.	Un corps étranger s'est introduit dans la pompe d'évacuation.► → "Nettoyage de la pompe d'évacuation", Page 40.
Bruit d'aspiration rythmique.	La pompe d'évacuation est active, le liquide de lavage est vidangé.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Froissage. La vitesse d'essorage est trop élevée.► Au prochain lavage, réglez une plus faible vitesse d'essorage.
La lessive ou l'assouplissant goutte au niveau du joint extérieur et s'accumule sur le hublot ou dans le pli du joint.	Trop de lessive/d'assouplissant dans le bac à produits.► Lors du dosage de la lessive liquide et de l'assouplissant, respectez les repères dans le bac à produits et ne les surdosez pas.
Le résultat de l'essorage n'est pas satisfaisant. Le linge est trop mouillé/trop humide.	La vitesse d'essorage réglée est trop faible.► Au prochain lavage, réglez une vitesse d'essorage plus élevée.► Démarrez le programme Essorage.
	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.► Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour.► Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrez le programme Essorage.
	Le système de contrôle anti-balourd compense le balourd en réduisant la vitesse d'essorage.► Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrez le programme Essorage.
Résidus de lessive sur le linge humide.	Les lessives peuvent contenir des substances insolubles dans l'eau qui se déposent sur le linge.► Démarrez le programme Rinçage.
Résidus de lessive sur le linge sec.	Les lessives peuvent contenir des substances insolubles dans l'eau qui se déposent sur le linge.► Brossez le linge après le lavage et le séchage.
De l'eau fuit par le tuyau d'arrivée d'eau.	Le tuyau d'arrivée d'eau n'est pas correctement/ferme-ment raccordé.1. Raccordez le tuyau d'arrivée d'eau correctement.→ "Raccorder le flexible d'arrivée d'eau", Page 212. Resserrez la vis.
L'eau s'écoule du tuyau d'évacuation d'eau.	Le tuyau d'évacuation d'eau est endommagé.► Remplacez le tuyau d'évacuation d'eau endomma-gé.
	Le tuyau d'évacuation d'eau n'est pas raccordé cor-rectement.► Raccordez correctement le tuyau d'évacuation d'eau.→ "Types de raccordement à l'évacuation de l'eau", Page 22
Des odeurs se forment dans l'appa-reil.	L'humidité et les résidus de lessive peuvent favoriser la formation de bactéries.► → "Nettoyage tambour", Page 39► Si vous n'utilisez pas l'appareil, laissez le hublot et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.
Il reste de l'assouplis-sant dans le bac à produits.	L'adoucissement n'est pas prévu pour le programme sélectionné.► Le programme ne prend pas en charge l'utilisation d'un adoucissant.→ "Programmes", Page 30
De l'eau s'écoule en dessous de la porte.	L'encrassement de la porte ou de la manchette pro-voque des fuites.► Nettoyez la porte et la manchette.

18.1 Déverrouillage de se- cours

Déverrouiller le hublot

Condition : La pompe d'évacuation est vide.

1. ATTENTION ! Les fuites d'eau peuvent entraîner des dégâts matériels.

N'ouvrez pas le hublot lorsque de l'eau demeure visible au niveau du hublot.

À l'aide d'un outil, tirez le dispositif de déverrouillage de secours vers le bas puis relâchez-le.

√ La fermeture du hublot est déverrouillée.
2. Insérez la trappe d'entretien et ver-rouillez-la en place.
3. Fermez la trappe d'entretien.

19 Transport, stockage et élimination

19.1 Démontage de l'appareil

1. Fermer le robinet d'eau.
2. Vider le flexible d'arrivée d'eau.

3. Éteignez l'appareil.
   → "Extinction de l'appareil", Page 37

4. Débranchez la fiche de l'appareil du secteur.

5. Vidangez le bain lessiviel. → "Nettoyage de la pompe d'évacuation", Page 40
6. Démontez les flexibles.

19.2 Insertion des cales de transport

Pour éviter tout dommage dû au transport, sécurisez l'appareil avant le transport avec les cales de transport.

1. À l'aide d'un tournevis, retirez les 4 chapeaux de protection.

Conservez les chapeaux de protection dans un endroit sûr.

1. Insérez les 4 cales de transport. → "Retrait des cales de transport", Page 15

19.3 Remise en service de l'appareil

- Pour plus d'informations, voir → "Installation et branchement", Page 13 et → "Démarrage du cycle de lavage à vide", Page 26.

19.4 Mettre au rebut un appa-reil usagé

La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.

AVERTISSEMENT

Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usagés, dé-branchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

• Débrancher la fiche du cordon d'alimentation secteur.

• Couper le cordon d'alimentation secteur.
• Éliminez l'appareil dans le respect de l'environnement.

Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récupération des

appareils usagés applicables dans les pays de la CE.

20 Service après-vente

Les pièces de rechange d'origine relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 14 ans à partir de la mise sur le marché de votre appareil.

Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre reven-deur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.

20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)

Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.

Selon le modèle, la plaque signalétique se trouve :

■ sur le côté intérieur du hublot.
■ sur le côté intérieur de la trappe d'entretien.
■ au dos de l'appareil.

Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.

21 Valeurs de consommation

Les informations suivantes sont fournies conformément au règlement de l'UE sur l'écoconception. Les valeurs données pour les programmes autres que Eco 40-60 sont approximatives et ont été déterminées conformément à la norme EN60456 en vigueur.

Programme Charge (kg)	Durée du pro-gramme (h:min) ^1	Conso mma-tion énergé-tique (kWh/cycle) ^1	Conso mma-tion d'eau (l/cycle) ^1	Tempé-rature maxi-male (°C) 5 min ^1	Vitesse d'esso-rage (tr/min) ^1	Humi-dité ré-si-duelle (%) ^1
Eco 40-60 ^2	7,0 3:10	0,965	52,0 45	1200	52,00
Eco 40-60 ^2	3,5 2:40	0,500	44,0 35	1190	53,00
Eco 40-60 ^2	2,0 2:25	0,165	30,0 24	1200	56,00
Coton 20 °C	7,0 3:05	0,300	75,0 23	1200	56,00
Coton 40 °C	7,0 3:05	0,970	75,0 45	1200	56,00
Coton 60 °C	7,0 3:05	1,100	75,0 53	1200	56,00
Coton + Préla-vage 40 °C	7,0 3:45	1,070	82,0 45	1200	56,00
Synthé-tiques 40 °C	4,0 2:35	0,770	62,0 44	1200	30,00
Mix rapide 40 °C	4,0 1:05	0,610	45,0 41	1200	57,00
Laine Froid 2,0 0:45	0,220	42,0	24	800	27,00

Les valeurs réelles peuvent varier de celles indiquées en fonction de la pression de l'eau, de sa dureté et de la température d'entrée, de la température ambiante, du type et de la quantité de linge, ainsi que de son degré de salissure, de la lessive utilisée, des variations de l'alimentation électrique et des options choisies.

2 Programme de contrôle selon le règlement de l'UE sur l'éco-conception et le règlement de l'UE sur le label énergétique avec de l'eau froide (15°C).

22 Données techniques

Hauteur de l'appareil	81,8 cm
Largeur de l'appareil	59,6 cm

Profondeur de l'appareil	54,4 cm
Profondeur de l'appareil avec la porte fermée	57,4 cm
Profondeur de l'appareil avec la porte ouverte	95,6 cm
Poids 76,3 kg
Charge de linge maximale	7,0 kg
Tension secteur 220-240 V, 50 Hz
Protection minimale de l'installation	10 A
Puissance nominale	2300 W
Puissance absorbée	■ Mode arrêt : 0,12 W■ Mode laissé sur marche : 0,50 W
Pression de l'eau	■ Minimum : 100 kPa (1 bar)■ Maximum : 1 000 kPa (10 bars)
Longueur du tuyau d'arrivée d'eau	220 cm
Longueur du tuyau d'évacuation d'eau	220 cm
Longueur du cor-don d'alimentation secteur	210 cm

Ce produit contient des sources de lumière de la classe d'efficacité énergétique F. La source de lumière est disponible en tant que pièce de rechange et doit être remplacée uniquement par du personnel qualifié. Vous trouverez de plus amples informations sur votre modèle sur Internet à l'adresse https://

eprel.ec.europa.eu/ ^1 . Cette adresse Internet renvoie à la base de données officielle des produits de l'UE, EPREL. Veuillez suivre les instructions de la recherche de modèle. L'identifiant du modèle se base sur les caractères précédant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également trouver l'identifiant du modèle sur la première ligne du label énergétique de l'UE.

FR Fabriqué par BSH Hausgeräte GmbH sous la licence de marque de Siemens AG

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY
