Type de produit	Lave-vaisselle
Marque	BRANDT
Modèle	DFH825
Capacité de lavage	12 couverts normalisés
Dimensions (H x L x P)	Environ 85 x 60 x 60 cm (estimation)
Alimentation électrique	220-240 V, 50 Hz, 10 A min

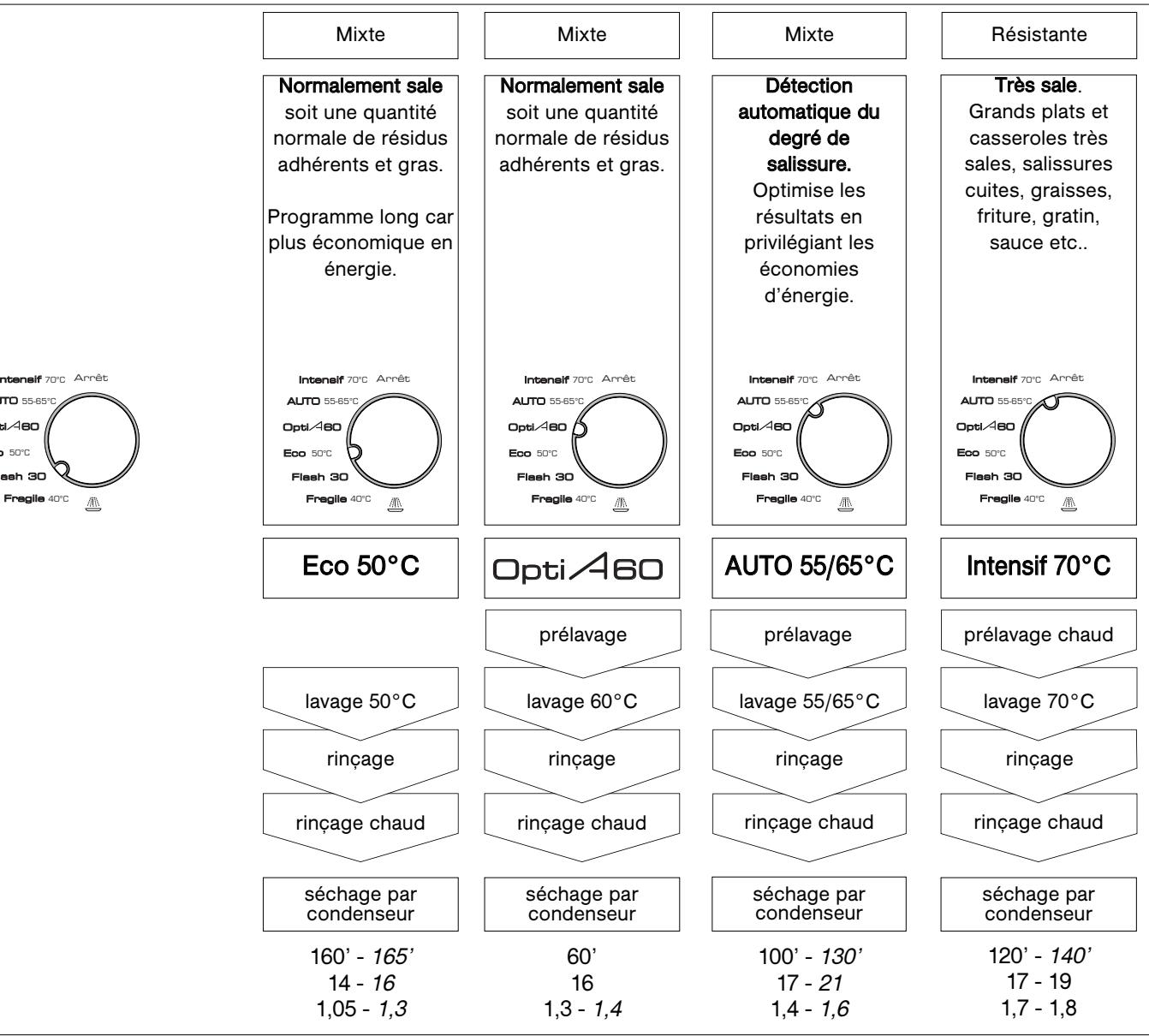

Programmes de lavage	Intensif 70°C, Auto 55-65°C, Eco 50°C, Flash 30, Fragile 40°C, Trempage
Options	Départ différé (1-12h), Heures creuses, TABS (produits multifonction)
Réglage de l'adoucisseur	6 niveaux (H0-H6) selon dureté de l'eau
Distributeur de produits	Tiroir pour pastilles, compartiments pour sel et liquide de rinçage
Filtration	Filtre à déchets, filtre principal, micro-filtre
Entretien	Nettoyage régulier des filtres, programme d'entretien sans vaisselle tous les 3-4 mois
Sécurité	Anti-débordement, anti-fuite, verrouillage accès programme, sécurité enfants
Consommation (Eco 50°C)	Environ 0,95 kWh, 16 L d'eau, durée 60-75 min
Niveau sonore	Non spécifié (estimation standard 45-55 dB)
Couplage électrique	Prise avec terre, 10 A
Poids net	Environ 40-50 kg (estimation)
Pièces détachées	Pièces d'origine certifiées, service après-vente BRANDT
Réparabilité	Interventions par professionnel qualifié, mentionner référence complète

FOIRE AUX QUESTIONS - DFH825 BRANDT

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que la prise est alimentée (fusible, disjoncteur) et que le robinet d'arrivée d'eau est ouvert. Assurez-vous que la porte est bien fermée. Si le problème persiste, vérifiez le tuyau d'alimentation (plié ?). Essayez d'annuler le programme en appuyant 3 secondes sur la touche Départ, puis reprogrammez.

Comment régler l'adoucisseur d'eau ?

Tournez le sélecteur sur 'Set', l'écran affiche SEL. Appuyez sur 'Départ différé' pour modifier le réglage (H0 à H6) selon la dureté de l'eau mesurée avec la bandelette fournie. La validation est automatique en sortant du mode Set.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Cela peut être dû à un manque de sel régénérant ou à un réglage inadapté de l'adoucisseur (eau trop dure). Vérifiez le niveau de sel et ajustez le réglage de l'adoucisseur. Si vous utilisez des pastilles multifonction, assurez-vous que l'option TABS est activée correctement.

Que signifie le voyant 'Sel' allumé ?

Le voyant indique que le réservoir de sel régénérant est vide ou que la quantité est insuffisante pour déclencher le flotteur. Remplissez le réservoir avec du sel spécial lave-vaisselle. Si l'eau est très douce (<10°F), le voyant peut rester allumé en permanence.

Comment utiliser les pastilles multifonction (TABS) ?

Pour les pastilles multifonction, activez l'option TABS via le mode Set. Selon la dureté de l'eau, choisissez H0, H1 ou H2. Vous pouvez également sélectionner le réglage 'Séch'net' ou 'Transparence éclats' pour optimiser le séchage ou la brillance.

Pourquoi le lave-vaisselle ne sèche-t-il pas correctement ?

Le manque de produit de rinçage est la cause la plus fréquente. Remplissez le réservoir et augmentez le doseur (position 3). Si vous utilisez des pastilles multifonction, activez l'option 'Séch'net'. Vérifiez aussi que la vaisselle est bien disposée pour permettre l'écoulement de l'eau.

Comment nettoyer les filtres ?

Les filtres (A, B, C) sont situés au centre de la cuve. Nettoyez-les soigneusement sous l'eau courante. Remontez dans l'ordre inverse (C, B, A) en verrouillant le filtre à déchets d'un quart de tour à fond. Effectuez cette opération régulièrement pour un lavage optimal.

Que faire en cas de code erreur d01 ou d02 ?

d01 indique un défaut d'alimentation en eau (robinet fermé ou tuyau plié). d02 signale un défaut de vidange (tuyau coudé, filtres obstrués ou pompe bloquée). Vérifiez les points correspondants et relancez un programme. Si l'erreur persiste, appelez un technicien.

Comment régler la hauteur du panier supérieur ?

Pour monter le panier, soulevez-le doucement de chaque côté jusqu'à enclenchement. Pour le descendre, soulevez-le à fond pour déverrouiller puis abaissez-le. Assurez-vous que les deux glissières sont à la même hauteur pour que le panier soit horizontal.

Quels types de vaisselle ne doivent pas être lavés en machine ?

Évitez de laver les ustensiles en bois, en plastique non résistant à la chaleur, en étain, en cuivre, les couverts collés ou avec manches en corne/nacre, la porcelaine antique ou peinte à la main. Vérifiez toujours que la vaisselle est adaptée au lave-vaisselle.

MODE D'EMPLOI DFH825 BRANDT

Vous venez d'acquérir un lave-vaisseau BRANDT et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit toujours facile à utiliser.

Vous trouvezé également dans la gamme des produits BRANDT, un vaste besoin de fours, de jours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cusinières, de seche-linge, de lave-linge, de réfrigerateurs et congélateurs que vous pourrez coordonnner à votre nouveau lave-vaisse LBRANDT.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.brandt.com

1/ À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2/ Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

• La durée de l'eau en France 8

4/ A FAIRE avant la premiere utilisation

• Mesurez la durée de l'eau et choix du détergent 9 Tableau de dureté 9

5/ Produits lessiviels et reglages de l'adoucisseur

Pour les produits classiques 10 Pour les produits multifonctions 11

8/ Equipement de votre lave-vaisselle

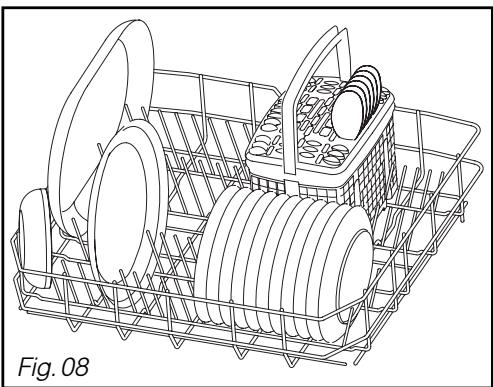

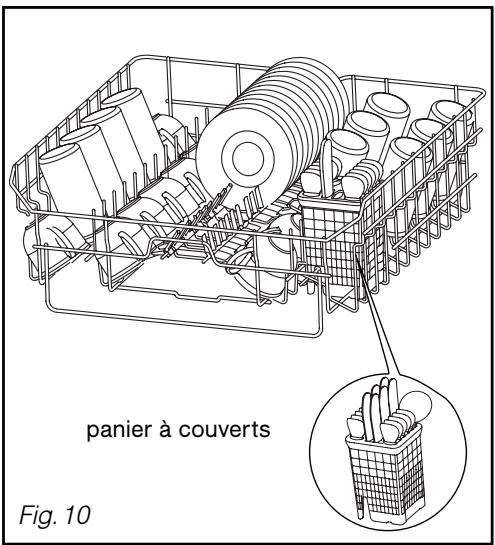

Le panier inférieur 14 Le panier supérieur 15 Le panier à couverts 16

11/ La programmation

· L'option "Heures Creuses" 20

12/ Nettoyage de votre appareil

Nettoyage des filtres à déchets 22

13 En cas d'anomalies de fonctionnement 24

14/ SERVICE APRÈS-VENTE 29 15/INDICATIONSPOURLESLABORATOIRESD'ESSAIS 30

Important: conservez cc

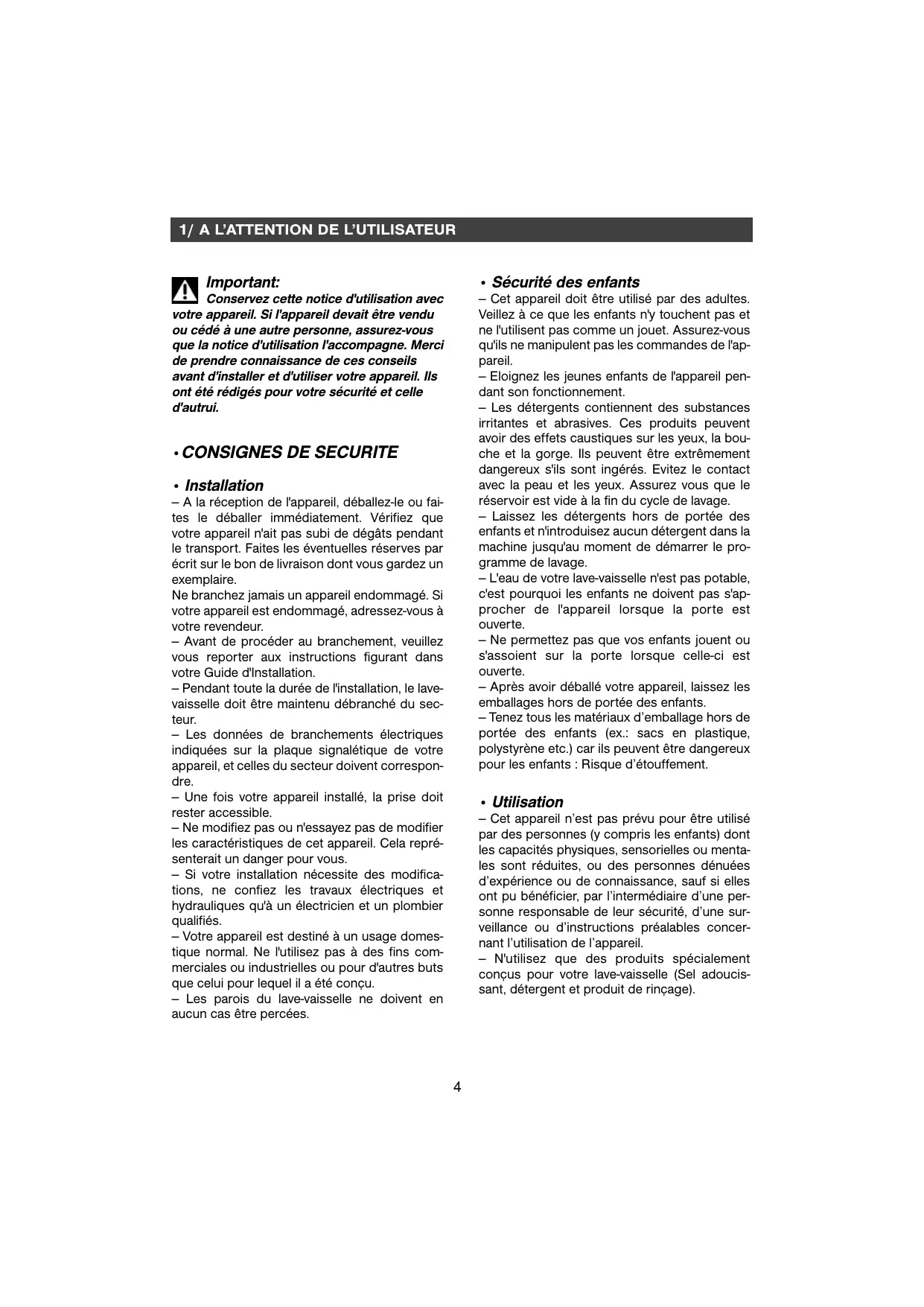

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Installation

-A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur. - Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. - Pendant toute la durée de l'installation, le lave-vaisselle doit être maintenu débranché du secteur. - Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre. - Une fois votre appareil installé, la prise doit rester accessible. - Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représentait un danger pour vous. - Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé. - Les parois du lave-vaisselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaiselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte.
• Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d'étouffement.

Utilisation

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• N'utilisez que des produits spécialement conçus pour votre lave-vaisse (Sel adoucissant, détergent et produit de rinçage).

1/ À l'attention de l'utilisateur

• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaiselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaiselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Débranchez votre appareil avant toute intervention technique.
• Évitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage à la chaleur;
• N'introduisez pas dans votre lave-vaiselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et

électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaiselle et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8 à 13) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir pages 10-11).

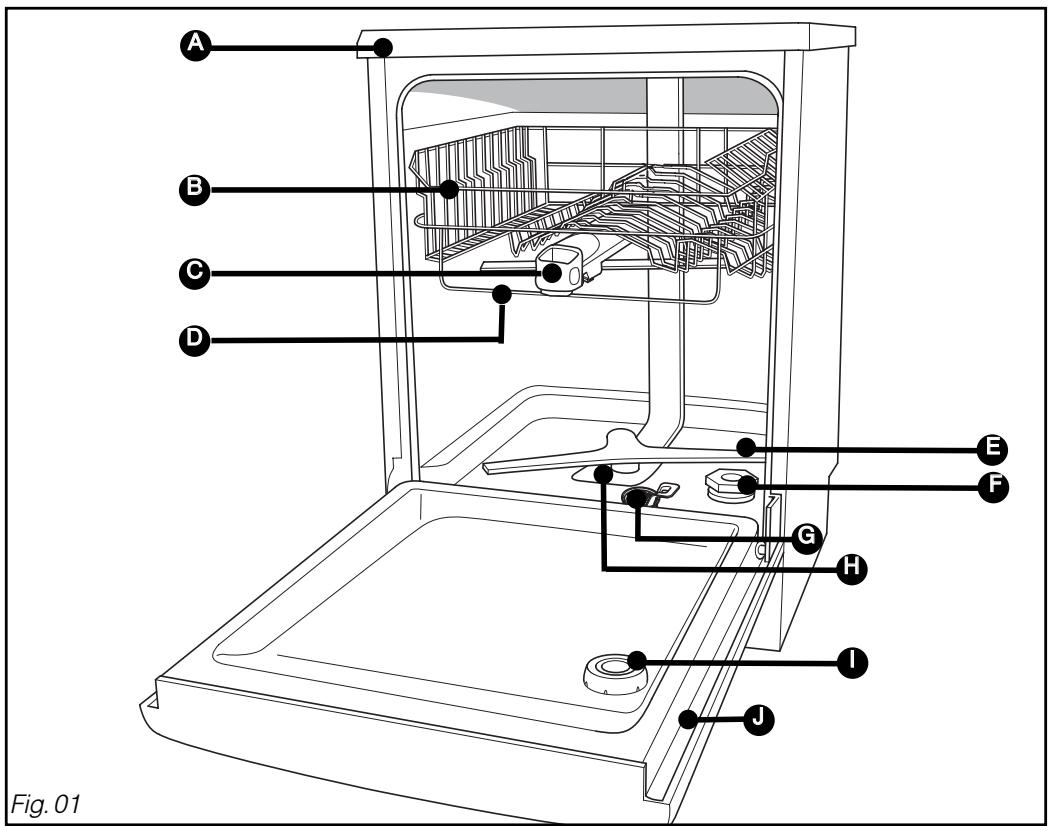

- Presentation generale du lave-vaisselle

A Dessus amovible

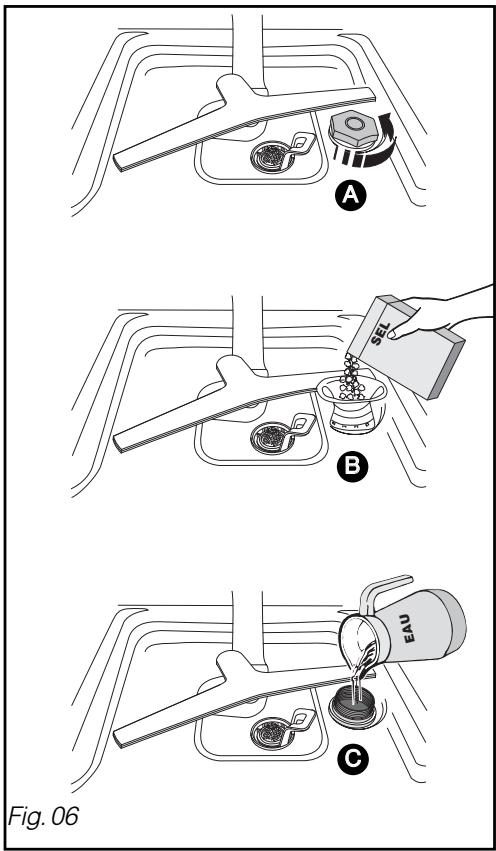

F Réervoir à sel régénérant

Panier supérieur

Filtre à déchets

Distributeur de produits de lavage

Filtre principal

Fil gabarit anti-blocage

Distributeur de produit de rinçage

3 Bras d'aspersion inférieur

Plaque signalétique (Réf. S. A. V)

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences de

détails et dépeçages peuvent apparaître entre votre appareil et les descriptions générées.

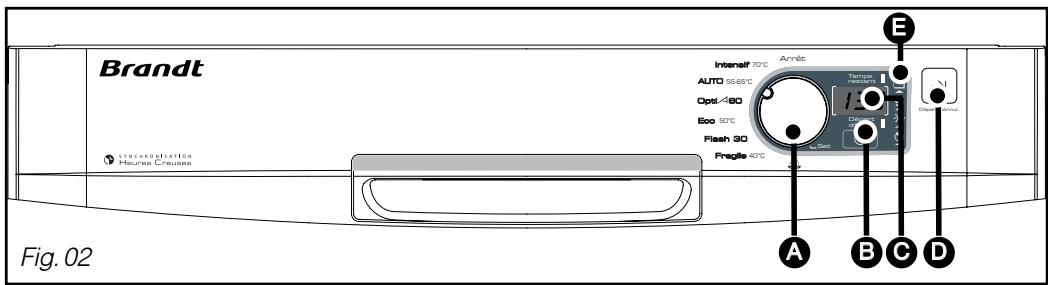

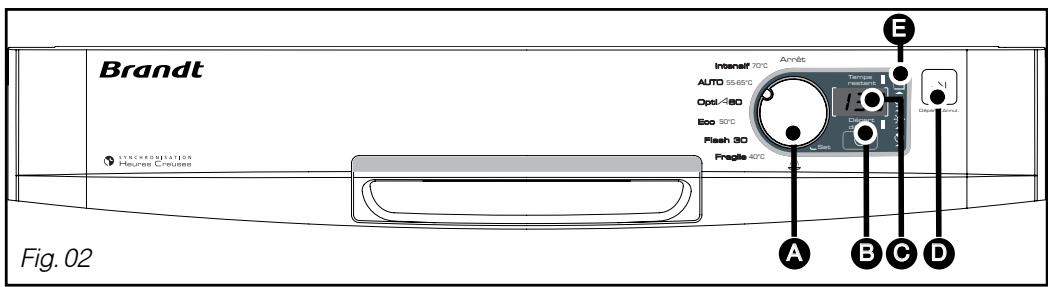

- Presentation du bandeau de commande

• Choix d'un programme : Tournez le sélecteur pour sélectionner votre programme.
• Set: Tournez le sélecteur sur la position "Set" pour accéder au réglage de l'adoucisseur. (Reportez-vous au chapitre 5 / Produits lessiviels et réglage de l'adoucisseur).
• Arrêt : Tournez le sélecteur sur la position "Arrêt" lorsque le programme est terminé.

• Touche de réglage de l'adoucisseur.

L'écran vous indique la durée, le temps restant du programme, le départ différé ou en Heures creuses, le réglage de l'adoucisseur.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant 3 secondes.

TABS produits multifonction :

allumé : indique que la fonction est activée ; les programmes sont alors automatiquement adaptés en cas d'utilisation de tablette multifonction.

allumé; vous indique le manque de Sel régéné-rant.

Liquide de rincage :

allumé; vous indique le manque de produit de rinçage.

Heures creuses

allumé : votre lave-vaiselle a détecté sur le réseau électrique les heures creuses disponibles.

Important: Pour que vous lave vaisselle, elle donne un résultat de lavage et de séchage impeccable et sans trace, vous nevez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

La DURETE de l'eau en FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	15-40°F	sousaitable
	forte	40-55°F	recommandé
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits les mieux adaptés.

• Il existe plusieurs types de produits. Comment désirer ?

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.

Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). Le Sel regénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise en aucun cas de liquide pour vaisselle à la main.

Pour un comportement d'utilisation, et dans certaines conditions de dureté d'eau seulement < 25^, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rincage et ou de sel.

• Les "2 en 1" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1",... contiennent des additifs qui préviennent par exemple l'usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

- Mesurez la DURETE de l'eau

Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave-vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau.

• Laissez couler l'eau du robinet pendant quelques instants.
• Remplissez un verre d'eau. Trempez la bandelette sortie de son étui pendant 3 secondes.
• Attendez 1 minute, secouez et observez les couleurs pour connaître la durée de votre eau.

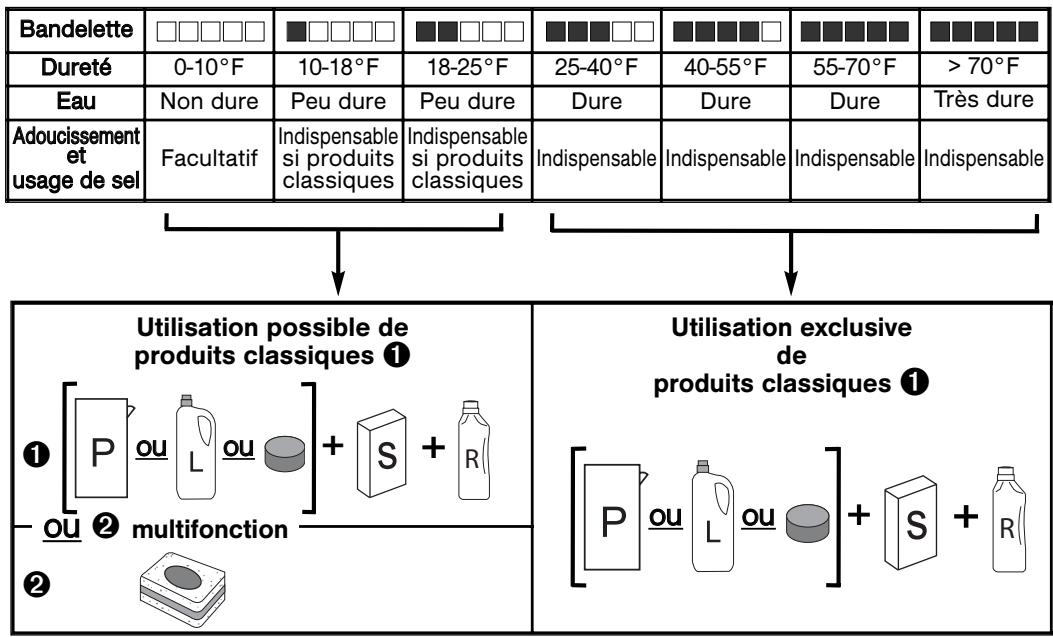

Tableau de DURETE

1 produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple

• S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles "multifonction"

5/ Produits lessiviels et reglage de l'adoucisseur

• Voiture appareil doit être réglé spécifique pour l'utilisation des produits classiques.

- Procedez comme suit au réglage de l'adoucisseur sur le tableau de commande :

• Tournez le sélecteur sur la position "Set", l'écran affiche SEL pour vous indiquer que vous êtes en mode réglage.
• Appuyez sur la touche "Départ différé", l'écran vous indique le réglage (réglage usine HH). - Pour modifier ce réglage (selon la dureté de l'eau) procédez par appuis successifs sur "Départ différé". Chaque appui modifie le réglage. Reportez-vous au tableau ci-dessous.
• La validation du réglage est automatique à la sortie de Set ; sélecteur sur position programme ou Arrêt.

Bandelette	□□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□	■□□□□
Dureté	0-10°F	10-18°F	18-25°F	25-40°F	40-55°F	55-70°F	>70°F
Produitsclassiques	H3	H1	H2	H3	H4	H5	H6

Important : il est très important

• En cas de réglage trop faible risques de traces calcaires.
• En cas de réglage trop fort risque d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

Les pastilles classiques

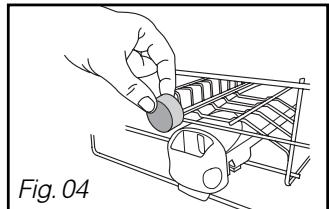

non multifonction dans le compartiment extérieur (Fig 04) ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

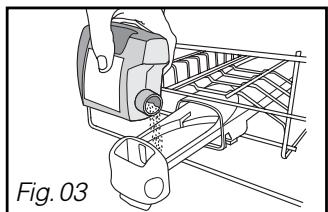

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)

Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d'ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes.

Important : conservez ce

N'utilisez que des produits spécialement conçus pour lave-vaiselle.

Pour les produits multifonction : l'option

• Voiture appareil peut être réglé spécialement pour l'utilisation des produits multifonction dans le cas d'une durée d'eau < à 25°F.

Conseil :

Pour la diversité des produits multifonctions, l'option "TABS" de votre lave-vaisselle propose deux réglages possibles, accessibles par Set.

«Séch'net» renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”. «Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

• Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande:
• Tournez le sélecteur sur la position "Set", l'écran affiche SEL pour vous indiquer que vous étés en mode réglage.
• Appuyez sur la touche "Départ différé", l'écran vous indique le réglage (réglage usine HH).
• Pour utiliser les pastilles multifonction, vous devez désigner le réglage H0 ou H1 ou H2, selon la durée de l'eau.
• Pour modifier ce réglage (son la durée de l'eau) procédez par appuis successifs sur "Départ différé". Chaque appui modifie le réglage.

-voyant éteint) désactive la fonction "TABS". - : [voyant allumé) active la fonction "TABS" avec le réglage "Sèch net". - : (voyant clignotant) active de la fonction "TABS" avec le réglage "Transparence Eclats".

-La validation du réglage est automatique à la sortie de Set; sélecteur sur position programme ou Arrêt. - Le réglage sélectionné sera automatiquement appliqué; le voyant "TABS" sera allumé.

Temps réstant Départ différé Set	Bandelette	□ □ □ □		□ □ □ □		□ □ □ □
	Dureté	0-10°F		10-18°F		18-25°F
	Produits multifonction Fonction désactivée	HG	TABS	HI	TABS	H2	TABS
	Produits multifonction "Sach'net"	HG	TABS	HI	TABS	H2	TABS
	Produits multifonction "Transparence Eclats"	HG	TABS	HI	TABS	H2	TABS

Important : le réglage par

Le réglage produits multifonction permet de désactiver le voyant d'alerte de produits de rinçage et de sel uniquement sur HO et "TABS".

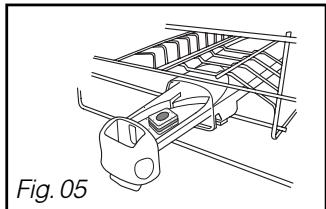

Le chargement de la pastille multifonction

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommandés pour lave-vaisselle. - Disposez la pastille dans le compartiment extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05 page précédente).

-Fermez le distributeur.

Le chargement du sel régénérant (Fig. 06)

Important :

Utilisez du sel regénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

Dévissez et enlevez le bouchon du réservoir de sel. Remplissez le réservoir avec du sel regénérant spécialement conçu pour lave-vaisse. Utilisez l'entonnoir livré avec votre lavevaisselle. La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

- Réprécage du niveau de sel régénérant :

Il s'éclaire lorsqu'il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet) par exemple lors de la mise en service avec l'échantillon.

Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du sel, il est recommandé d'enlever les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un programme de trempage.

Révissez bien à fond le bouchon du réservoir.

7/ Chargement du produit de rincage

Le produit de rinçage (Fig. 07)

Important :

Utilisez du produit de rinçage spécial lave-vaisselle qui vous permettra d'obtenir une vaisselle sèche et brillante.

Remplissez le réservoir de produit de la mise en service jusqu'à affleurer le levier de réglage.

Le réglage d'origine est 2.

Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d'augmenter le réglage en tournant le levier (fig 07) sur la position 3.

• Refermez bien à fond.

Conseil :

La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

- Repérage du niveau de liquide de rinçage :

Il s'éclaire lorsqu'il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

C Fig. 07 Levier de réglage

Très important :

Vaisselle non appropriée pour le lavage en machine.

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre, -La vaisselle et les couverts collés,
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

Le PANIER inférieur

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Évitez d'intercaler, d'accélérer et de superposer les assiettes plates et creuses. (Fig. 08)

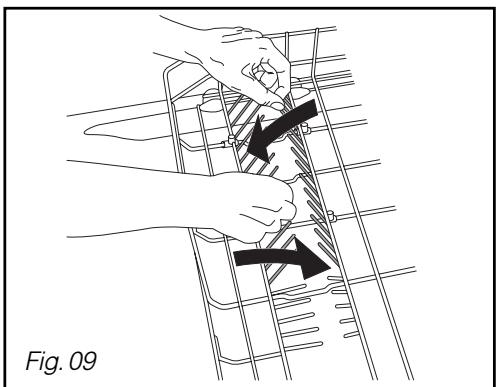

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modèle).

Conseil :

Lorsque vous rentrez le panier inférieur, vérifiez qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchéance de la vaisse

Videz d'abord YOUR panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...).

Orientez le creux des verres, des tasses, des bols vers le bas.

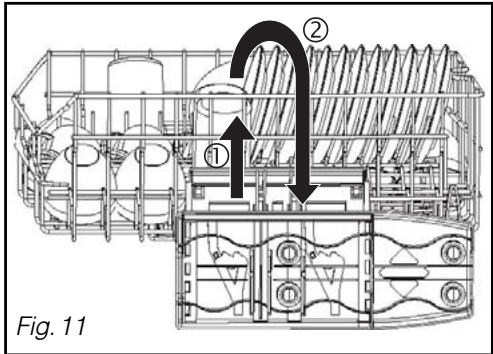

-Réglage en hauteur du panier supérieur

(selon modele)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position basse.

Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l'horizontale.

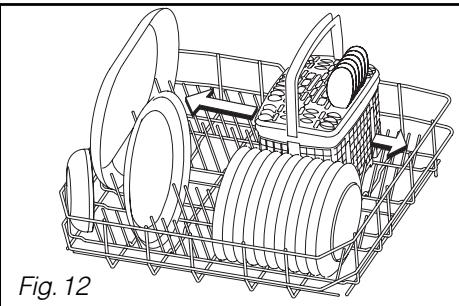

Le panier à couverts est coulissant pour vous permettre un chargement modulable.

Il peut être disposé à n'importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12).

Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle).

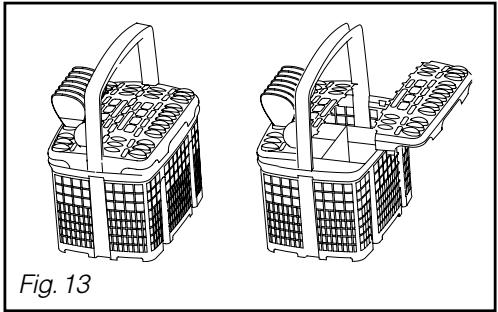

Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13)

Pour un lavage et un séchage optimum, utilisez ces grilles de séparation en totalité ou partiellement.

Orientez les manches de couverts vers le bas.

Important : Pour des raisons

Pour des raisons de sécurité, nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d'accident).

Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.

Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Séparez l'argenterie des autres métaux en utilisant la grille de séparation.

Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

Verrouillage accès programme

Pendant la durée du programme, l'accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Remarque:

Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

Tableau des programmes

Type de vaisselle : - porcelain, cas-seroles, couverts, verres, etc... Quantité, type, état des résidues alimentaires.	Mixte	Délicate	Mixte
	Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.	Déçicate et peu sale soit une quantité réduite de résidus peu adhérents : verres ou porcelain fragile.	Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras. Intensif 70°C Arrêt AUTO 55-65°Opti/480Eco 50°Flash 30Fragile 40°
	Intensif 70°C Arrêt AUTO 55-65°Opti/480Eco 50°Flash 30Fragile 40°
Programmes Déroulement du programme.	Trempage prélavage froid	Fragile 40°C	Flash 30
	lavage 40°C
	rinçage
	rinçage chaud
à titre indicatif	sécchage par condenseur		sécchage court naturel
Durée en min.	15'	60' - 75'	30'
eau (L)	4,5	16	11
énergie (Kwh)	0,02	0,95	0,8

Ces valeurs se réfèrent : - à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rinceage). - à des conditions d'utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rinceage et de la tension de l'alimentation.

Conseil :

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisse, la quantité et l'état des résidus alimentaires.

Départ immédiat d'un programme

Choisissez votre programme en tournant le sélecteur A. L'écran affiche la durée du programme sélectionné.

Appuyez sur "Départ" D, le programme commence.

Le voyant "Temps restant" s'allume.

L'écran vous informe du temps restant du programme au fur et à mesure de l'avancement du programme.

Durée du programme

Temps restant du programme

Fin du programme

Départ différé d'un programme

Programmez le départ différé, d'heure en (1 H à 12 H), en appuyant sur la touche "Départ différé" B

L'écran décompte d'heure en heures jusqu'au départ du programme.

Attente lavage différé

Temps restant du programme

Fin du programme

L'option HEURES creuses

Synchronisation

Heures Creuses

Votre lave-vaiselle est conçu pour détecter automatiquement le signal EDF heures creuses.

En sélectionnant cette option, votre lave-vaiselle démarrera automatiquement la nuit, sur la plage horaire la plus favorable pour les économies d'énergie.

Recherche de la période "heures creuses

Cette phase est activée à la première mise sous tension.

Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.

Lancement d'un programme en "heures creuses

Choisissez la programme en tournant le sélecteur de programme.

Appuyez sur la touche "Départ différé". L'afficheur indique HC (dans le cas d'heures creuses disponibles). Validez en appuyant sur "Départ".

Le programme commencera à la réception du signal "d'Heures Creuses".

Attente départ programme en heures creuses

Temps restant du programme

Arrêt de l'appareil

Lorsque le programme est terminé, tournez le sélecteur sur la position "Arrêt".

Annulation d'un programme

Appuyez sur la touche "Départ Annulation" pendant quelques secondes. Lorsque "Temps restant" est affiché, vous pouvez reprogrammer.

Remarque:

La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref allumage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

- Nettoyage des filtres a dechets

Le système de filtration est composé de plusieurs éléments :

A - Le filtre à déchets. - Le grand filtre principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions:

Nettoyez soigneusement les filtres A, B et C sous l'eau courante (Fig. 15).

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C, B, puis A.

Important : N'oubliez pas

N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.

(3)

(4) Fig. 14

Fig. 15

Périodiquement

Effectuez tous les 3 ou 4 mois, un programme d'entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important :

Conservez ce produit hors de portée des enfants.

Arrêt prolongé

Nettoyez complètement votre lave-vaiselle, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

En cas de déménagement, pour éviter que de l'eau s'écoule, effectuez AAPARAVANT un programme de trempage.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

d01 : défaut d'alimentation eau (robinet)	d07 : défaut Débordement / Antifuite
d02 : défaut vidange	d08 : défaut de distribution arrosage
d03 : défaut de chauffage	d11 : défaut capteur de pression
d04 : défaut température	d12 : défaut replissage (détection entrée eau)
d05 : défaut moteur	d13 : défaut de chauffage
d06 : défaut moteur	d14 : mauvais raccordement vidange ou débit et robinet insuffisant.

Conseil :

Lorsqu'un des defaults ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez pas de lui communiquer le message affiché (d01, d02....) afin de lui faciliter la tâche.

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	-ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La portoouverte ne restepas à l'horizontal ou remontetrop rapidement (modèle intégrable)	-ressorts de portetrop tendus.	- desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	-absence de panneau bois.	- équiper l'appareil d'un pan-neau bois (panneau agglo si provisoire), et régler les res-sorts.
La portet"accroche" à la ferme-ture	-appareil bancal- portemal centrefee par rapport à la cuve.	- réglez les pieds.- recentrer en réglant les pieds AR.
Le panier supérieur ne tient pas en position haute	-mauvaise manipulation (le panier est tiré trop vite vers le haut).	-mançeuvrer plus progressive-ment (voir notice), un côté puis l'autre.
Petite fuite aucot ou sous l'ap-pareil(déplacer l'appareil pour mistriclocaliser la fuite)	-fuite au robinet.- fuite provenant de l'appareil.(cf tableau défaut 07).	- vérifier présence joint et res-serrer écrou.- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	-appareil bancal, pas de niveau.- portemal centrefee par rapport à la cuve.	- ajuster les pieds régables.- régler les pieds AR

Les voyants

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche début, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

Problème	Causes possibles	Que faire?
Le cycle dure trop longtemps.	- les programmes économes en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour allermenter tous les apparêils en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme affichage. - appui trop long (>2") sur bouton départ. - apparéil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise etfuseible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

13 / En cas d'anomalies de fonctionnement

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retire.- - tuyau vidange coudé. - filtres totalement obstrués. - pompé bloquée.	- prisoner l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué(cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop enforcé. -syphonnage : l'appareil vidange en même temps qu'il remplit.	- respecter les cotes d'installa-tion de la canne de vidange.

Mauvais résultat de LAVAGE

Problème	Causes possibles	Que faire ?
Traces alimentaires, redépositions, "grains de sable" dans les verres	-VAISSELLE MAL-disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).-moulinet supérieur bloqué par couvert, plat..-filtre mal verrouillé se soulève pendant le lavage.-tamis microfiltre encrassé.-Une ou plusieurs ouïes de moulinet bouchées.	- Bien ranger la VAisselle, utiliser les zones et accessoires les derniers adaptations à chaque type de pieces (voir notice).-vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.-vérifier placage et verrouillage du filtre (le tourner "à fond"vers la droite).-démonter et nettoyer tous les filtrres (à l'eau tiège), y compris le tamis (1 fois par mois).-démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utilisez aucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produit éventé.-programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre dessive.-choisis programme avec tem-pérature supérieure.

13 / En cas d'anomalies de fonctionnement

MAUVAIS RÉSULTAT DE LAVAGE...

Traces blanches identities natures des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant éteint = OK).
	- traces de sel (gout salé sur vaisselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities natures des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décorrs (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaisselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistrés-adapté avec une température plus élevé.
	- si vous utilisez un produit mul-tifonction.	- utilisez l'options "4 "en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rinceage ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à posi-tion supérieure.
	- produit de rinceage périmé ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant le séchage (paramétrage du menu - selon modele).
Traces séchéées sur verres, net- tete insuffisante.	- si vous utilisez un produit multifonction.	- Utilisez l'options "4 en 1" avec réglage privilégiant la brillance (paramétrage du menu - selon modele).

Mauvais fonctionnement

Problème	Causes possibles	Que faire?
Remplissage en permanence	- (cf tableau défaut 12). orifice vidange située trop bas par rapport à l'appareil.	- canne de vidange tombée au sol.
Beaucoup de déchets sur le grand filtre en fin de cycle.	- les filtres et le puits de vidange sont bouchés par excès de salissures.	- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lave-vaisse.
Traces de rouille sur inox	- qualité inox (couteaux particulier) non adaptés au lavage en machine.	- utiliser couverts "spécial lave-vaisse". - vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de séchage

Problème	Causes possibles	Que faire?
Nombres gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement(l'isolation phonique renforce le phénomène).

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

Fig. 16

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

⇒ tarif en vigueur au 1er avril 2004.

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumone SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

Données communes

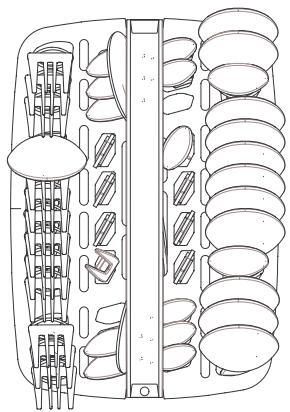

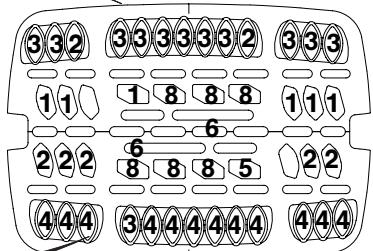

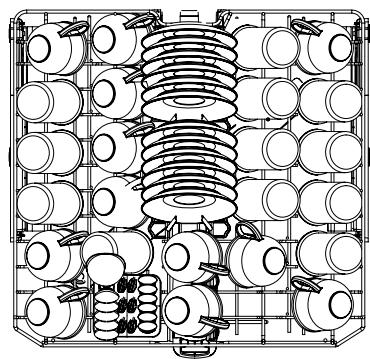

• Capacité de lavage 12 couverts normalisés - Rangement de la vaisselle - fig. A-B-C voir page suivante
• Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes et 1 pour 2 tasses)
• Réglage panier supérieur position basse
• Réglage du distributeur du produit de rinçage 3
• Réglage de l'adoucisseur H2

Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisseau et de couvert etc..., contactez le fabricant de l'appareil avant le début des tests.

Essais selon la norme EN 50242 :

-Programme préconisé "Eco 50^" - Dosage du produit de lavage : 30 g lessive B

Nota : cas des essais avec pastille multifonction :

• Vérifier le bon réglage de l'adoucisseur H3, H1 ou H2 selon la durée de l'eau.
• Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur.
• Choisir l'option "TABS" au tableau de commande.

80/T0-3-62+9

961 00244444444444444444444444444444444444444444444444444444444444
