Type de produit	Alimentation pour PC
Marque	Gigabyte
Modèle	UD850GM
Puissance nominale	850 W
Facteur de forme	ATX
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	Environ 1,8 kg
Efficacité	80 Plus Gold (92% typique)
Type de refroidissement	Ventilateur de 120 mm
Modularité	Semi-modulaire
Protections	OVP, UVP, OPP, SCP
Connecteur principal	24 broches ATX
Connecteur CPU	2 x 4+4 broches
Connecteurs PCIe	4 x 6+2 broches
Connecteurs SATA	8
Connecteurs Molex	4
Garantie constructeur	5 ans
Température de fonctionnement	0 à 40 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Consignes de sécurité	Ne pas ouvrir ; tension élevée à l'intérieur
Pièces détachées	Câbles et ventilateur disponibles via SAV

FOIRE AUX QUESTIONS - UD850GM GIGABYTE

Comment installer l'alimentation Gigabyte UD850GM ?

Suivez ces étapes : 1) Ouvrez le panneau latéral du boîtier. 2) Placez l'alimentation dans son emplacement. 3) Branchez le connecteur 24 broches et le connecteur CPU 8 broches (4+4) sur la carte mère. 4) Connectez les autres périphériques (PCIe, SATA, Molex). 5) Refermez le boîtier et branchez le cordon secteur. Consultez la notice pour plus de détails.

Que faire si l'ordinateur ne démarre pas après l'installation ?

Vérifiez que le cordon d'alimentation est correctement branché et que l'interrupteur est sur ON. Assurez-vous que les connecteurs 24 broches et CPU sont bien enfoncés. Si le problème persiste, contactez le service client Gigabyte.

Quels connecteurs fournit l'UD850GM ?

L'alimentation inclut : 1 connecteur 24 broches ATX, 2 connecteurs CPU 4+4 broches, 4 connecteurs PCIe 6+2 broches, 8 connecteurs SATA et 4 connecteurs Molex.

Cette alimentation est-elle compatible avec les cartes mères récentes ?

Oui, elle respecte la norme ATX et convient à la plupart des cartes mères modernes, y compris celles nécessitant un connecteur CPU 8 broches ou 4+4 broches.

Pourquoi mon alimentation émet-elle un bruit ?

Un léger bruit de ventilateur est normal. Si le bruit est fort ou irrégulier, vérifiez que rien n'obstrue la ventilation. En cas de problème persistant, contactez le support.

Quelle est la durée de la garantie de l'UD850GM ?

Gigabyte offre une garantie de 5 ans à compter de la date d'achat, sous réserve des conditions décrites dans le manuel. Conservez votre preuve d'achat.

Puis-je utiliser l'UD850GM avec un processeur et une carte graphique haut de gamme ?

Oui, sa puissance de 850 W est suffisante pour la plupart des configurations, y compris les processeurs et cartes graphiques haut de gamme. Vérifiez les besoins en watts de vos composants.

Comment entretenir l'alimentation ?

Débranchez-la avant tout nettoyage. Utilisez un chiffon sec pour dépoussiérer l'extérieur. Ne l'ouvrez jamais en raison des hautes tensions internes. Un entretien régulier de la ventilation prolonge sa durée de vie.

L'alimentation est-elle modulaire ?

Oui, l'UD850GM est semi-modulaire : les câbles principaux (ATX et CPU) sont fixes, tandis que les câbles périphériques (PCIe, SATA, Molex) sont amovibles pour faciliter le câble management.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel au format PDF est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction en sélectionnant votre langue sur le site.

MODE D'EMPLOI UD850GM GIGABYTE

Installation

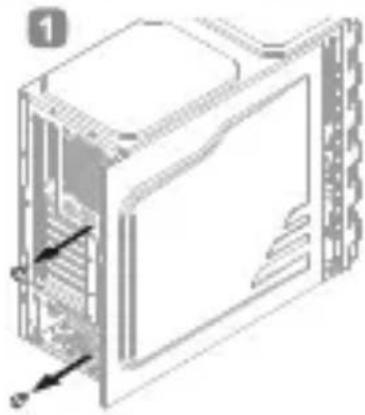

(1) Dévissez et ouvrez le panneau latéral du châssis (2) Installez l'alimentation électrique de la façon suivante

(3) Raccordez les connecteurs Motherboard (20+4 Pin) et CPU (4+4 Pin) à votre carte mère (4) Raccordez les autres connecteurs, tels que PCHE (6+2pin), SATA et Molex depuis l'alimentation électrique vers les composants de votre système et assurez-vous qu'ils sont tous bien connectés (5) Fermez le châssis et resserrez les vis du boîtier (6) Branchez le cordon d'alimentation et mettez sous tension

Avertissements et mises en garde

■ Veuillez débrancher ou couper l'alimentation électrique pendant l'installation ■ Assurez-vous que la source d'alimentation est constante et stable avant la mise sous tension ■ Ne branchez ou ne débranchez pas le cordon d'alimentation lorsque l'alimentation électrique est activée. Cela causera des dommages graves à vos composants ■ N'utilisez pas l'alimentation électrique dans un environnement avec une température ou une humidité élevées - Une haute tension est présente dans l'alimentation électrique et seul un technicien de service agréé peut ouvrir l'alimentation électrique - Toutes les garanties seront annulées en cas de non-respect des avertissements et des mises en garde figurant dans ce manuel. ■ Si l'alimentation électrique ne fonctionne pas correctement, veuillez contacter notre centre de service à la clientèle.

Dépannage

Si votre ordinateur ne fonctionne pas normalement après avoir installé l'alimentation électrique, veuillez suivre le guide de dépannage ci-dessous :

(1) Veuillez vous assurer que l'alimentation AC est branchée correctement (2) Veuillez vous assurer que les connecteurs Motherboard 20+4pin et CPU 8 pin sont correctement raccordés à la carte mère (3) Si l'alimentation électrique ne fonctionne toujours pas correctement, veuillez contacter immédiatement notre centre de service

Garantie

GIGABYTE propose une garantie matérielle limitée pour l'alimentation électrique à la date d'achat et garantit que cet appareil est exempt de défauts de matériaux et de fabrication. Veuillez conserver soigneusement votre reçu.

Ce produit est conçu uniquement pour des ordinateurs. Utiliser cet appareil à d'autres fins annulera la garantie. Si vous n'êtes pas familiarisé avec l'installation d'alimentations électriques, veuillez demander l'assistance d'un technicien professionnel.

La garantie s'applique aux dommages causés dans le cadre d'une utilisation normale et sera annulée si l'appareil a été endommagé en raison d'abus, d'altérations, de mauvaise utilisation, de négligence, de tension d'alimentation incorrecte, de pollution de faire de l'eau, d'accidents et de catastrophes naturelles.
