20213 - Éclairage Berger & Schröter - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Phare de travail LED
Marque	Berger & Schröter
Modèle	20213
Puissance	36 W (12 x 3 W)
Tension d'alimentation	10-30 V DC
Consommation	2,5 A sous 12 V, 5 A sous 24 V
Flux lumineux	Environ 2300 lumens
Température de couleur	6000 K (blanc pur)
Angle de diffusion	60°
Indice de protection	IP65 (étanche à la poussière et aux jets d'eau)
Matériau du boîtier	Aluminium
Nombre de rangées de LED	2
Hauteur de pose	Environ 11,5 cm
Hauteur du boîtier	Environ 8 cm
Largeur totale avec support	Environ 25,2 cm
Contenu de la livraison	2 clés Allen 2,5 + 5 mm, 2 vis M3x17, 2 vis M6x23, 2 vis M6x30, 2 écrous M6, 2 capuchons en caoutchouc
Installation	Montage sur surface à l'aide des vis fournies ; branchement électrique par un électricien qualifié
Utilisation	Interdit dans le trafic routier ; usage intérieur/extérieur
Garantie	24 mois à compter de la date d'achat
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec ; ne pas utiliser de produits agressifs. Ne pas immerger.
Sécurité	Installation uniquement par un électricien qualifié ; tenir hors de portée des enfants ; respecter les consignes de la notice.
Pièces détachées et réparabilité	Aucune pièce détachable disponible ; en cas de panne, contacter un service agréé ou remplacer l'appareil.
Informations générales	Notice d'utilisation et de montage incluse ; modèles techniques sujets à modifications.

FOIRE AUX QUESTIONS - 20213 Berger & Schröter

Quelle est la tension d'alimentation requise ?

Le phare fonctionne en courant continu de 10 à 30 V. Il est compatible avec les systèmes 12 V et 24 V.

Puis-je l'utiliser sur un véhicule dans la circulation routière ?

Non, l'utilisation dans le trafic routier est interdite. Ce phare est destiné à un usage professionnel ou privé hors voie publique.

Comment installer le phare de travail ?

Fixez d'abord les supports latéraux à l'aide des vis fournies, puis montez l'ensemble sur une surface plane avec les vis M6 et écrous. Le branchement électrique doit être réalisé par un électricien qualifié (rouge = +, noir = -).

Quel est le flux lumineux et la température de couleur ?

Le phare délivre environ 2300 lumens avec une température de couleur de 6000 K (lumière blanche froide).

Ce phare est-il étanche ?

Oui, il possède un indice de protection IP65, ce qui le rend protégé contre la poussière et les jets d'eau.

Quels accessoires sont fournis dans la boîte ?

La livraison inclut : 2 clés Allen (2,5 et 5 mm), 2 vis M3x17, 2 vis M6x23, 2 vis M6x30, 2 écrous M6 et 2 capuchons en caoutchouc.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat par le premier utilisateur, conformément aux dispositions légales.

Puis-je remplacer les LED moi-même ?

Non, les LED sont intégrées et non remplaçables. En cas de panne, l'appareil doit être remplacé ou réparé par un service agréé.

Comment nettoyer le phare ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants ou produits abrasifs. Ne jamais immerger l'appareil.

Quelle est la consommation électrique du phare ?

La puissance totale est de 36 W. Sous 12 V, le courant consommé est de 2,5 A ; sous 24 V, il est de 5 A.

MODE D'EMPLOI 20213 Berger & Schröter

(F) Notice de montage pour phare de travail DEL n° d'art. 20196

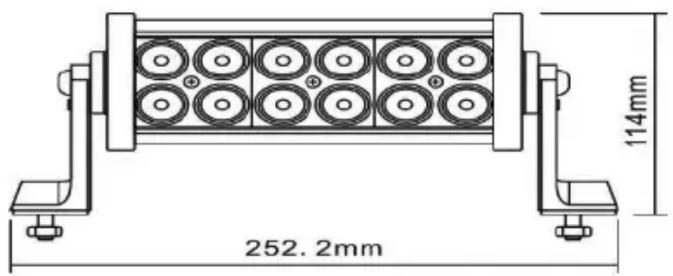

36 W (12x3 W), 2,5 A sous 12 V, 5 A sous 24 V, phare de travail LED dans un boîtier en aluminium, angle de diffusion de lumière 60°, courant continu 10–30 V, IP65, couleur de lumière 6000K, approx. 2300 Lumen, hauteur de pose approx. 11,5 cm, hauteur de boîtier approx. 8 cm, largeur totale avec support approx. 25,2 cm, 2 rangées de DEL.

Contenu de la livraison :

2 clés à six pans creux 2,5 + 5 mm 2 vis à six pans creux M3, 17 mm de long 2 vis à six pans creux M6, 23 mm de long 2 vis à six pans creux M6, 30 mm de long 2 écrous M6 2 capuchons en caoutchouc

Attention : Lisez attentivement cette notice de montage.

Avant d'utiliser ce phare de travail DEL, contrôler précisément le respect des prescriptions générales de sécurité suivantes.

Un non-respect peut causer des dommages sur l'appareil et provoquer des blessures.

1. Prescriptions générales de sécurité

1. Le phare de travail DEL ne doit être installé que par des personnes formées à cet effet et ayant une bonne connaissance des prescriptions de sécurité. Le fonctionnement dans le cadre du trafic routier est interdit.
2. L'appareil ne doit pas être accessible aux enfants.

2. Installation/maniement

1. Déballez le phare de travail DEL et sortez tous les éléments du carton.
2. Vissez maintenant les pieds de support latéraux sur le boîtier du phare au moyen des vis à six pans creux fournies. La petite vis à six pans creux sert à bloquer le boîtier d'éclairage sur les pieds de support.
3. Monter le phare de travail à l'aide des vis et écrous fournis sur la surface de pose prévue. Placer les capuchons en caoutchouc sous les pieds dans un but de protection.
4. Laisser un électricien qualifié brancher le phare (rouge = +, noir = -). La source d'alimentation doit fournir un courant continu sous 10V min. jusqu'à 30 V max.

3. Garantie

Nous garantissons ce produit sur une période de 24 mois conformément aux dispositions légales en vigueur à partir de la date d'achat par le premier utilisateur.

Cette garantie couvre tout défaut de matériau et de fabrication. Elle exclut cependant les points suivants : Vices et défauts résultants d'une usure normale ainsi que sur des pièces d'usure, etc. : Dommages ou défauts résultats d'une utilisation non conforme, d'un accident ou d'une modification.

Nous nous réservons le droit de rejeter une exigence de garantie lorsque l'achat ne peut pas être démontré ou bien s'il est évident que le produit n'a pas été contrôlé voire entretenu correctement (mesures non prises ou insuffisantes lors du nettoyage et de l'entretien).

Conservez soigneusement votre quittance d'achat. Elle sert de preuve quant à la date de l'achat.

Dans le cas d'une demande de réparation intervenant durant la période de garantie, l'appareil doit être rapporté complet, non démonté et nettoyé au revendeur (si possible dans son emballage d'origine) et avec la quittance d'achat.

Copyright by

Bangen & Schnöten

Tous droits réservés. Ce mode d'emploi ne peut être reproduit partiellement ou non, sous quelque forme que ce soit, ni ne peut être copié ou modifié par un procédé électronique, mécanique ou chimique sans l'accord écrit de Berger + Schröter. Des modifications techniques peuvent y être apportées à tout moment et sans préavis. Le mode d'emploi est corrigé régulièrement. Nous n'assumons aucune responsabilité pour les erreurs techniques ou erreurs d'impression et leurs conséquences.
