Type de produit	Haut-parleur coaxial encastrable pour plafond
Marque	Proel
Modèle	XE65CT
Dimensions	Diamètre 204 mm, hauteur 85 mm
Poids	1,2 kg
Alimentation	Ligne 100 V (également compatible 70 V)
Puissance nominale (100 V)	2,5 W / 5 W / 10 W / 20 W sélectionnable
Impédance ligne (100 V)	4000 / 2000 / 1000 / 500 ohms
Réponse en fréquence	70 Hz – 20 kHz
Pression acoustique (1 W/1 m)	87 dB
Haut-parleur	Woofer 6,5" et tweeter 1" coaxiaux
Protections	Protection de puissance excessive sur le tweeter
Grille	Grille anti-poussière amovible
Diamètre de perçage requis	179 mm (7")
Matériau	Non spécifié, probablement métal et plastique
Couleur	Non spécifié, probablement blanc
Utilisation prévue	Sonorisation Public Address (annonces, musique de fond)
Installation	Encastré dans faux-plafond, fixation par dispositifs rotatifs
Connexion	Bornier à vis pour ligne 100 V
Sélection de puissance	Par câblage sur bornes de couleurs
Entretien	Nettoyer avec un pinceau doux ou plumeau ; pas de solvants
Sécurité	Ne pas installer près d'eau ou de sources de chaleur ; couper tension avant connexion
Conformité	Normes européennes de compatibilité électromagnétique et sécurité
Service client	Contacter le service d'assistance technique Proel
Garantie	Non spécifiée, se référer au revendeur

FOIRE AUX QUESTIONS - XE65CT Proel

Comment installer le haut-parleur XE65CT dans un faux-plafond ?

Percer un trou de 179 mm de diamètre dans le panneau. Retirer la grille avant, brancher la ligne 100 V sur les bornes en respectant la polarité, choisir la puissance désirée, puis insérer l'enceinte dans le trou. Visser les dispositifs de fixation pour bloquer l'enceinte, puis remettre la grille.

Quelles sont les puissances disponibles pour le XE65CT en ligne 100 V ?

Les puissances nominales sont 2,5 W, 5 W, 10 W et 20 W. En ligne 70 V, elles sont réduites respectivement à 1,25 W, 2,5 W, 5 W et 10 W.

Comment sélectionner la puissance sur le haut-parleur ?

La puissance se sélectionne en connectant les fils de la ligne 100 V aux bornes de couleurs correspondantes. Reportez-vous au schéma de câblage fourni dans la notice.

Le haut-parleur XE65CT peut-il être utilisé en ligne 70 V ?

Oui, le haut-parleur est compatible avec une ligne 70 V. Dans ce cas, les puissances disponibles sont divisées par deux par rapport à la ligne 100 V.

Quelles précautions de sécurité faut-il respecter lors de l'installation ?

Couper impérativement la tension de la ligne avant toute connexion. Ne pas installer près d'eau ou de sources de chaleur. Vérifier la capacité du support à supporter le poids. L'installation doit être réalisée par un professionnel qualifié.

Comment nettoyer le haut-parleur XE65CT ?

Utiliser délicatement un pinceau en bon état ou un plumeau pour enlever la poussière. Ne pas utiliser de diluants, alcool, essence ou autres substances volatiles.

Que faire en cas d'odeur anormale ou de fumée provenant du haut-parleur ?

Enlever immédiatement la tension de la ligne, débrancher le haut-parleur et contacter le service d'assistance technique Proel le plus proche.

Quelle est la réponse en fréquence du XE65CT ?

La réponse en fréquence est de 70 Hz à 20 kHz.

Le XE65CT est-il adapté pour une utilisation en extérieur ?

Non, il est conçu pour une installation intérieure au plafond, à l'abri des agents atmosphériques et de l'humidité.

Comment éliminer le haut-parleur en fin de vie ?

Ne pas jeter avec les déchets ménagers. Le recycler conformément à la réglementation locale. Contacter le revendeur ou le service local pour le tri sélectif.

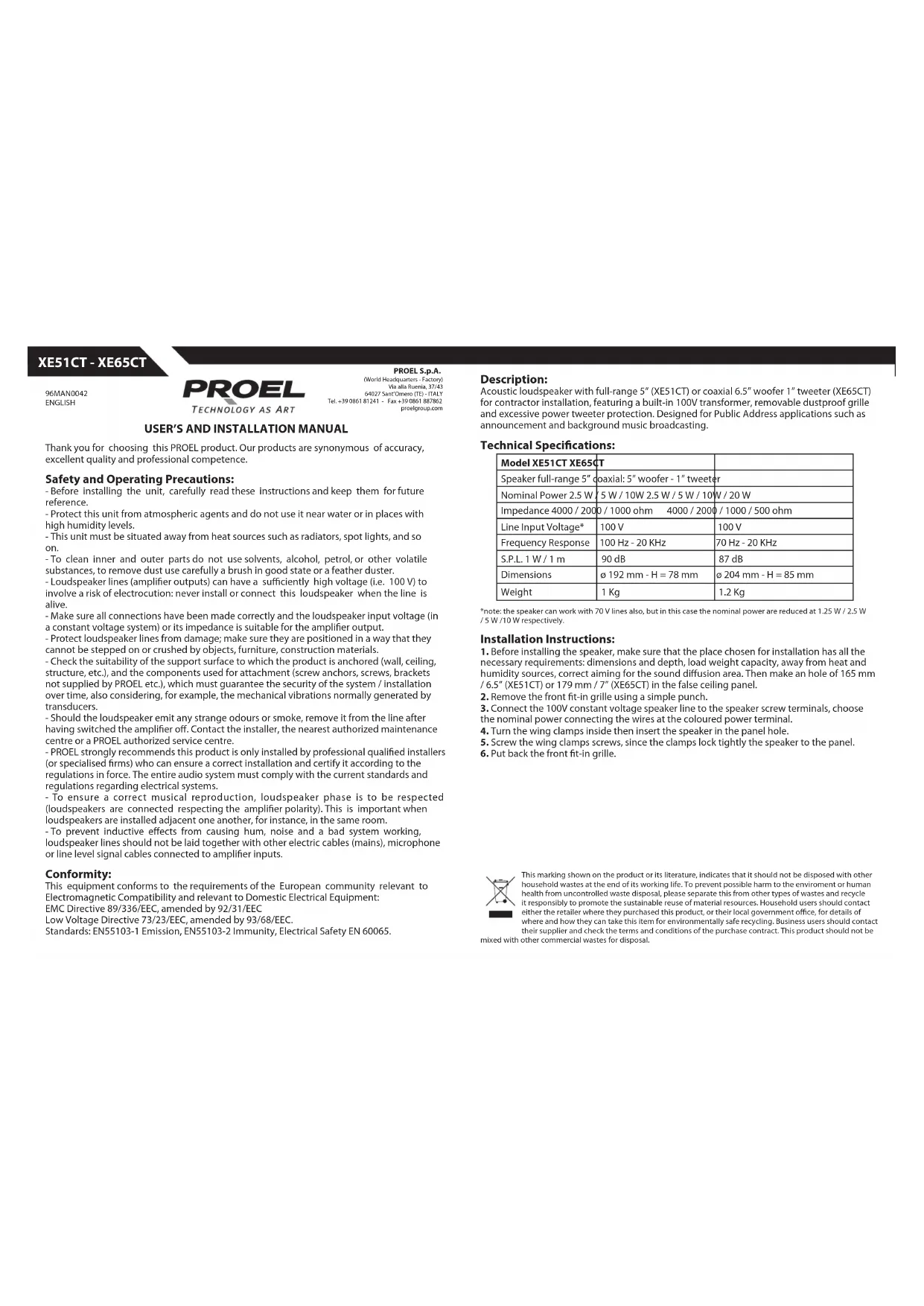

MODE D'EMPLOI XE65CT Proel

Nous vous remercions de nous avoir accordé votre confiance en choisissant un produit PROEL, synonyme de professionnalisme, de précision et de haute qualité.

Précautions d'utilisation et consignes de sécurité :

- Avant de passer à l'installation, lire attentivement les instructions contenues dans la notice présente et la conserver pour toute consultation.

- Positionner l'appareil à l'abri des agents atmosphériques et en respectant une distance de sécurité de l'eau et des endroits où le degré d'humidité est élevé.

- Placer l'appareil loin des sources de chaleur (radiateurs, lumières, spots, etc.)

- Pour le nettoyage des parties intérieures et extérieures, ne pas utiliser de diluants, d'alcool, d'essence ou d'autres substances volatiles. Pour éliminer la poussière, utiliser délicatement un pinceau en bon état ou un plumeau.

- La ligne haut-parleurs à tension constante (sortie de l'amplificateur) possède une tension suffisamment élevée (100 V) pour constituer un risque de choc électrique pour les personnes : ne procéder jamais à l'installation ou à la connexion du haut-parleur lorsque la ligne de haut-parleurs est sous tension.

- S'assurer que toutes les connexions soient correctes et que la tension d'entrée (dans un système à tension constante) ou bien l'impédance du haut-parleur soit compatible avec les caractéristiques de sortie de l'amplificateur.

- Vérifier que la ligne haut-parleurs ne puisse être piétinée ou écrasée par des objets, des éléments de mobilier, des matériaux de construction, afin de protéger son parfait état.

- Vérifier également l'aptitude du support (mur, plafond, structure, etc.) et des composants utilisés pour la fixation (tasseaux, vis, étriers non fournis par PROEL, etc.) qui doivent garantir la sécurité de l'installation au fil du temps, en tenant également compte des vibrations mécaniques qu'un haut-parleur produit normalement.

- Si des odeurs anormales ou de la fumée proviennent du haut-parleur, enlever immédiatement la tension de la ligne de haut-parleurs puis débrancher le haut-parleur. Contacter le technicien installateur ou le service d'assistance technique qualifié PROEL le plus proche.

- PROEL recommande que l'installation de cet appareil soit effectuée uniquement par des installateurs professionnels qualifiés (ou bien par des entreprises spécialisées) en mesure de l'exécuter correctement et de la certifier conformément aux normes en vigueur. Tout le système audio doit être conforme aux normes et aux lois en vigueur en matière d'installations électriques. - Les haut-parleurs doivent être branchés en phase (correspondance de la polarité + / - entre les amplificateurs et les enceintes) afin de garantir une bonne reproduction sonore, surtout lorsque les enceintes sont placées les unes à côté des autres dans la même pièce.

- Pour éviter que des phénomènes inductifs donnent lieu à des bourdonnements, à des perturbations et compromettent le bon fonctionnement de l'installation, les lignes de haut-parleurs ne doivent pas être canalisées avec les conducteurs de l'énergie électrique, les câbles des microphones, les lignes de signal à bas niveau qui s'appuient sur des amplificateurs.

Conformité :

l'appareil est conforme à l'ensemble des normes en vigueur dans la communauté européenne en matière de compatibilité électromagnétique et des directives concernant les appareils électriques domestiques :

Enceinte pleine gamme 5" (XE51CT) ou coaxiale haut-parleur basses de 6.5" et hautes 1" (XE65CT) pour une installation au plafond, dotée d'un transformateur de ligne 100 V, d'une grille anti-poussière amovible et d'une protection de puissance excessive au tweeter. Elle est dédiée aux applications de sonorisation Public Address telles que des annonces de haut-parleurs et de la musique de fond.

Caractéristiques techniques :

modèle XE51CT XE65CT
Haut-parleur pleine gamme 5" coax 6.5" woofer - 1" tweeter
Puissance nominale ligne	2,5 W / 5 W / 10 W 2,5 W / 5 W / 10 W / 20 W
Impédance ligne 4 000	/ 2 000 / 1 000 ohms 4 000 / 2 000 / 1 000 / 500 ohms
Tension d'entrée* 100 V	100 V
Réponse en fréquence	100 Hz - 20 KHz	70 Hz - 20 KHz
S.P.L. 1 W / 1 m	90 dB	87 dB
Dimensions	ø 192 mm - H = 78 mm ø 204 mm - H = 85 mm
Poids	1 Kg	1,2 Kg

*remarque : le haut-parleur peut fonctionner aussi avec une ligne de 70 V, dans ce cas les puissances nominales sont respectivement réduites à 1,25 W / 2,5 W / 5 W / 10 W.

Installation :

1. contrôler que le point choisi pour l'installation du haut-parleur dispose de toutes les exigences nécessaires : dimensions et profondeur, tenue mécanique du poids, distance des sources de chaleur et d'humidité, bon angle de pointage de la zone à insonoriser. Ensuite effectuer un trou de 165 mm/6,5" (XE51CT) ou 179 mm / 7" (XE65CT) sur le panneau du faux-plafond.
2. Retirer la grille avant encastrable en utilisant un simple poinçon.
3. Brancher la ligne haut-parleurs à tension constante 100V aux bornes du haut-parleur, choisir la puissance en connectant les fils aux coloris respectifs.
4. Tourner les dispositifs de fixation vers l'intérieur et introduire le haut-parleur dans le trou du panneau.
5. Visser les vis des dispositifs de fixation afin qu'ils bloquent fermement le haut-parleur au panneau.
6. Remettre la grille avant.

La marque reportée sur le produit ou sur la documentation indique que l'appareil ne doit pas être éliminé avec d'autres déchets domestiques au terme du cycle de sa vie. Afin d'éviter tout dommage à l'environnement, l'utilisateur est invité à séparer cet appareil des autres types de déchets et de le recycler de manière responsable pour favoriser la réutilisation durable des ressources matérielles. Les utilisateurs domestiques sont invités à contacter le revendeur où l'appareil a été acheté ou le service local préposé

afin d'obtenir toutes les informations relatives au tri sélectif et au recyclage pour ce type de produit.

Les utilisateurs des entreprises sont invités à contacter leur fournisseur et à vérifier les termes et les conditions du contrat d'achat. Cet appareil ne doit pas être éliminé avec d'autres déchets commerciaux.

XE51CT - XE65CT

96MAN0042 ESPAÑOL
