HS15AL - Haut-parleur Proel - Notice d'utilisation et mode d'emploi gratuit

Marque	Proel
Modèle	HS15AL
Type de produit	Haut-parleur pour système de sonorisation 100V
Puissance nominale	30 W (via transformateur TF-30A)
Impédance	8 ohms (direct) ou ligne 100V avec sélecteur de puissance
Puissances disponibles en ligne 100V	10 W, 3,3 W, 2 W, 1 W, 0,67 W (sélectionnable)
Type de transducteur	Haut-parleur électrodynamique avec membrane (sound film)
Transformateur	TF-30A intégré
Connectique	Câble 3 conducteurs (78 cm) avec borne de connexion
Montage	Encastré ou sur support mural (avec bracket et U-shape)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter les puissances nominales et les impédances spécifiées.
Pièces détachées	Disponibles : haut-parleur, transformateur, membrane, etc. Voir liste en notice.
Réparabilité	Réparable par un professionnel (pièces listées)
Accessoires inclus	Vis, rondelles, collier de câble, sachet de gel de silice
Type d'utilisation	Intérieur, sonorisation publique
Température de fonctionnement	Non spécifiée, usage standard

FOIRE AUX QUESTIONS - HS15AL Proel

Comment brancher le haut-parleur HS15AL ?

Le haut-parleur est livré avec un câble de 78 cm à trois conducteurs. Connectez les fils aux bornes de l'amplificateur selon le schéma. Pour une utilisation en 100V, sélectionnez la puissance souhaitée sur le commutateur rotatif. Pour une utilisation en 8 ohms, réglez le commutateur sur la position 8 Ohm.

Puis-je utiliser ce haut-parleur en 8 ohms ?

Oui, le commutateur rotatif permet de sélectionner l'impédance 8 ohms directement. Assurez-vous que l'amplificateur est adapté à cette impédance.

Comment sélectionner la puissance en ligne 100V ?

Tournez le commutateur rotatif sur la position correspondant à la puissance souhaitée : 10W, 3.3W, 2W, 1W ou 0.67W. La puissance totale sur la ligne ne doit pas dépasser celle de l'amplificateur.

Quelle est la puissance maximale recommandée ?

La puissance nominale est de 30W via le transformateur. En utilisation 8 ohms, la puissance admissible est la même. Ne pas dépasser cette puissance pour éviter d'endommager le haut-parleur.

Puis-je utiliser plusieurs haut-parleurs sur la même ligne ?

Oui, en ligne 100V, vous pouvez connecter plusieurs haut-parleurs en parallèle, à condition que la somme des puissances sélectionnées ne dépasse pas la puissance de l'amplificateur. En 8 ohms, le nombre est limité par l'impédance totale.

Comment installer le haut-parleur au plafond ?

Utilisez le support de montage fourni (bracket et U-shape). Percez les trous nécessaires, fixez le support au plafond, puis fixez le haut-parleur. Assurez-vous que le câble est bien acheminé.

Que faire si le son est faible ?

Vérifiez que le commutateur rotatif est sur la bonne position de puissance. Assurez-vous que l'amplificateur délivre suffisamment de puissance. Vérifiez les connexions et l'absence de court-circuit.

Comment nettoyer le haut-parleur ?

Nettoyez la grille et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ni d'eau. Évitez d'endommager la membrane.

Où trouver les pièces de rechange ?

Les pièces détachées sont listées dans la notice (ex: haut-parleur, transformateur, membrane). Contactez le service après-vente Proel ou un revendeur agréé.

Ce haut-parleur est-il compatible avec un ampli standard ?

Oui, il peut être utilisé avec un ampli standard en mode 8 ohms. Assurez-vous que l'ampli supporte cette impédance et que la puissance est adaptée.

MODE D'EMPLOI HS15AL Proel

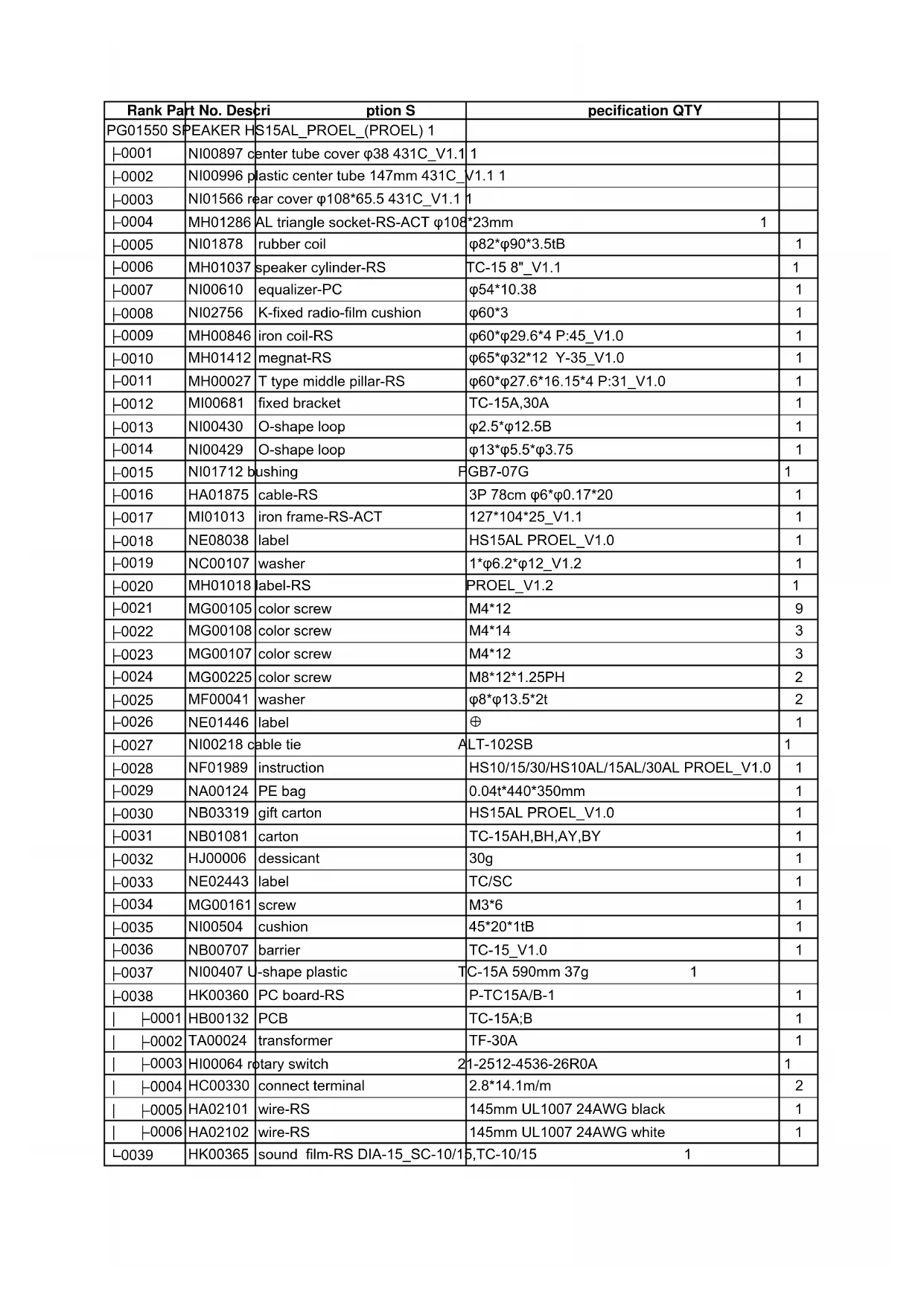

Rank Part No. Description			pecification QTY
PG01550 SPEAKER H S15AL_PROEL_(PROEL) 1
-0001	NI00897 c	enter tube cover φ38 431C_V1.1	1
-0002	NI00996 p	plastic center tube 147mm 431C_V1.1 1
-0003	NI01566 r	ear cover φ108*65.5 431C_V1.1	1
-0004	MH01286	AL triangle socket-RS-ACT φ108	*23mm	1
-0005	NI01878	rubber coil	φ82*φ90*3.5tB	1
-0006	MH01037	speaker cylinder-RS	TC-15 8"_V1.1	1
-0007	NI00610	equalizer-PC	φ54*10.38	1
-0008	NI02756	K-fixed radio-film cushion	φ60*3	1
-0009	MH00846	iron coil-RS	φ60*φ29.6*4 P:45_V1.0	1
-0010	MH01412	megnat-RS	φ65*φ32*12 Y-35_V1.0	1
-0011	MH00027	T type middle pillar-RS	φ60*φ27.6*16.15*4 P:31_V1.0	1
-0012	MI00681	fixed bracket	TC-15A,30A	1
-0013	NI00430	O-shape loop	φ2.5*φ12.5B	1
-0014	NI00429	O-shape loop	φ13*φ5.5*φ3.75	1
-0015	NI01712 bushing	PGB7-07G		1
-0016	HA01875	cable-RS	3P 78cm φ6*φ0.17*20	1
-0017	MI01013	iron frame-RS-ACT	127*104*25_V1.1	1
-0018	NE08038	label	HS15AL PROEL_V1.0	1
-0019	NC00107	washer	1*φ6.2*φ12_V1.2	1
-0020	MH01018	label-RS	PROEL_V1.2	1
-0021	MG00105	color screw	M4*12	9
-0022	MG00108	color screw	M4*14	3
-0023	MG00107	color screw	M4*12	3
-0024	MG00225	color screw	M8*12*1.25PH	2
-0025	MF00041	washer	φ8*φ13.5*2t	2
-0026	NE01446	label	⊕	1
-0027	NI00218 c	able tie	ALT-102SB	1
-0028	NF01989	instruction	HS10/15/30/HS10AL/15AL/30AL PROEL_V1.0	1
-0029	NA00124	PE bag	0.04t*440*350mm	1
-0030	NB03319	gift carton	HS15AL PROEL_V1.0	1
-0031	NB01081	carton	TC-15AH,BH,AY,BY	1
-0032	HJ00006	dessicant	30g	1
-0033	NE02443	label	TC/SC	1
-0034	MG00161	screw	M3*6	1
-0035	NI00504	cushion	45*20*1tB	1
-0036	NB00707	barrier	TC-15_V1.0	1
-0037	NI00407 U	-shape plastic	TC-15A 590mm 37g 1
-0038	HK00360	PC board-RS	P-TC15A/B-1	1
| -0001	HB00132	PCB	TC-15A;B	1
| -0002	TA00024	transformer	TF-30A	1
| -0003	HI00064 ro	rctary switch	21-2512-4536-26R0A	1
| -0004	HC00330	connect terminal	2.8*14.1m/m	2
| -0005	HA02101	wire-RS	145mm UL1007 24AWG black	1
| -0006	HA02102	wire-RS	145mm UL1007 24AWG white	1
-0039	HK00365	sound film-RS DIA-15_SC-10/15,TC-10/15	1

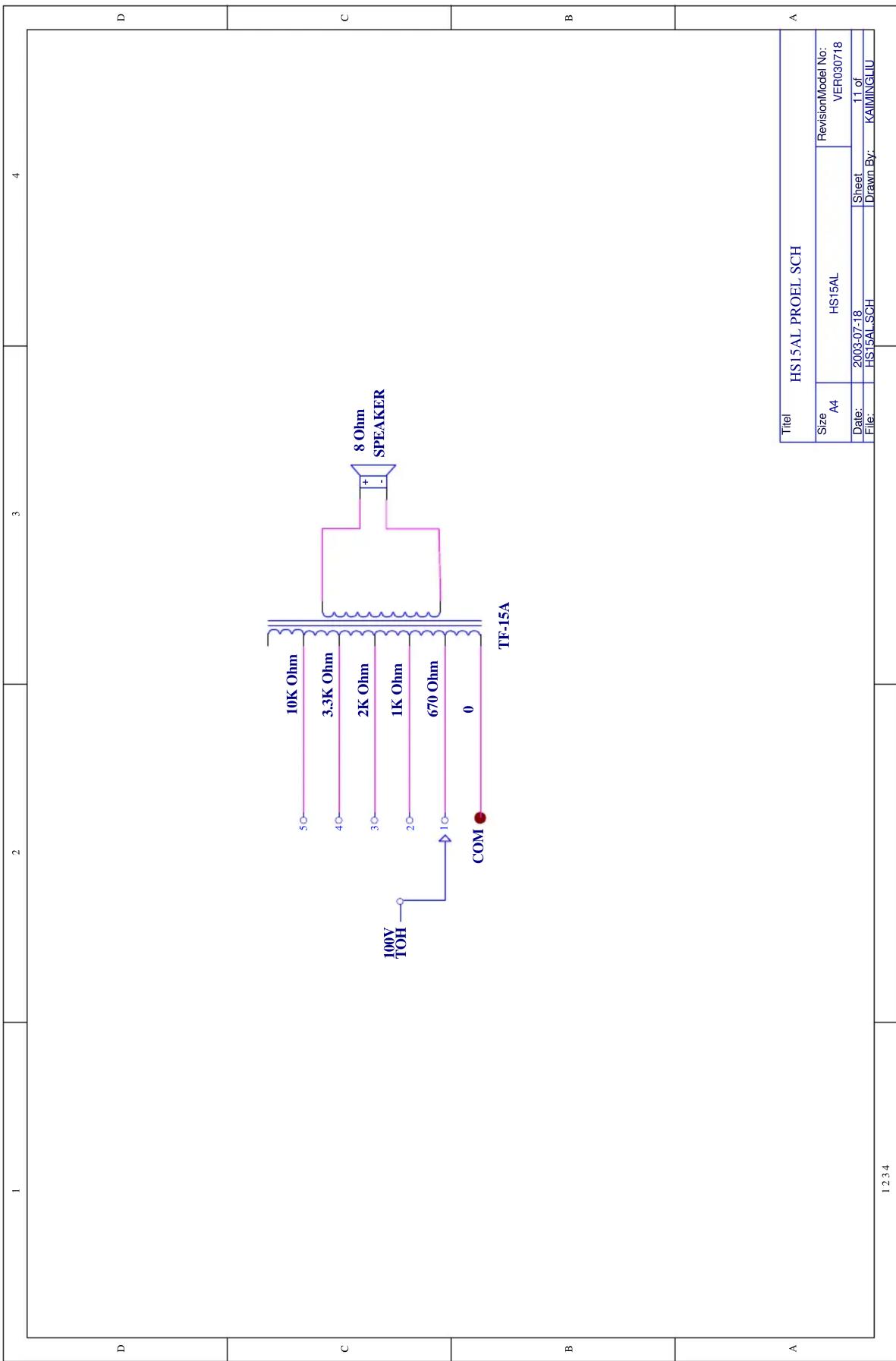

D C B A 1 2 3 4 10K Ohm 3.3K Ohm 2K Ohm 1K Ohm 670 Ohm 8 Ohm SPEAKER TF-15A COM 100V TOH Size A4 HS15AL RevisionModel No: VER030718 Date: 2003-07-18 Sheet 11 of File: HS15AL SCH Drawn By: KAIMINGLIU Titel HS15AL PROEL SCH A

Titel HS15AL PROEL SCH
Size A4	HS15AL		RevisionModel No: VER030718
Date:	2003-07-18	Sheet 11 of
File:	HS15AL.SCH	Drawn By: KAIMINGLIU
