Type d'appareil	Lave-vaisselle
Capacité	12 à 15 couverts
Nombre de programmes	5 à 7 programmes
Consommation d'eau	10 à 15 litres par cycle
Consommation d'énergie	0,9 à 1,5 kWh par cycle
Niveau sonore	45 à 55 dB
Type d'installation	Encastrable ou pose libre
Type de séchage	Condensation
Type de commande	Manuelle avec boutons
Affichage	LED indicateurs
Sécurité enfants	Oui
Départ différé	Oui, jusqu'à 24 heures
Type de filtre	Filtre autonettoyant
Matériau du panier	Acier inoxydable
Dimensions (HxLxP)	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - DFH1042 BRANDT

Que faire si mon BRANDT DFH1042 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Pourquoi mon BRANDT DFH1042 fait-il du bruit pendant son fonctionnement ?

Des bruits peuvent être causés par des objets coincés dans le ventilateur ou des pièces mal fixées. Vérifiez l'intérieur de l'appareil et assurez-vous qu'il n'y a pas d'obstructions.

Comment nettoyer le filtre du BRANDT DFH1042 ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le réinstaller.

Mon BRANDT DFH1042 ne chauffe pas, que faire ?

Assurez-vous que le réglage de température est correct et que l'appareil n'est pas en mode refroidissement. Si le problème persiste, il peut être nécessaire de contacter le service après-vente.

Comment régler la température sur mon BRANDT DFH1042 ?

Utilisez le panneau de contrôle pour ajuster la température souhaitée. Consultez le manuel pour des instructions détaillées sur les différentes fonctions.

Y a-t-il une fonction de minuterie sur le BRANDT DFH1042 ?

Oui, le BRANDT DFH1042 est équipé d'une fonction de minuterie. Vous pouvez définir la durée de fonctionnement souhaitée via le panneau de contrôle.

Que faire si l'affichage de mon BRANDT DFH1042 est éteint ?

Cela peut être dû à un problème d'alimentation. Vérifiez la prise et le câble d'alimentation. Si tout semble normal, contactez le service technique.

Est-ce que je peux utiliser le BRANDT DFH1042 à l'extérieur ?

Non, le BRANDT DFH1042 est conçu pour un usage intérieur uniquement. Son utilisation à l'extérieur pourrait endommager l'appareil.

Comment puis-je contacter le service client de BRANDT ?

Vous pouvez contacter le service client de BRANDT via leur site web officiel ou en appelant le numéro indiqué dans le manuel d'utilisateur.

MODE D'EMPLOI DFH1042 BRANDT

Vous avez acquérir un lave-vaisselle BRANDT et nous vous en remercions.

Nous avons mis dans cet appareil toute notre passion, notre savoir-faire afin qu'il réponde au moins à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser.

Vous trouvez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cuisinières, de sèche-linge, de lave-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-vaiselle BRANDT.

Bien entendu, dans un souci permanent de satisfaire le critère possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : avant de monter

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.brandt.com

1 / À l'attention de l'utilisateur

• Consignes de sécurité 4 Protection de l'environnement 5 Lavage économique et écologique 5

2 / Description de votre appareil

• Présentation générale du lave-vaisselle 6
• Présentation du bandeau de commande 7

3 / Informations

• La durée de l'eau en France 8

4 / A FAIRE avant la première utilisation

• Prendre connaissance de la durée de l'eau 9 Tableau de durée 9

10 / Equipement de votre lave-vaisselle

Le panier inférieur 15 Le panier supérieur 16 Les tiroirs à couverts 17

13 / Nettoyage de votre appareil

• Nettoyage des filtres à déchets 22
• Arrêt prolongé ou déménagement 23

16 / Indications pour les laboratoires d'essais

Voir en fin de livret (page 30)

Important :

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.
• Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation.
• Pendant toute la durée de l'installation, le lave-vaiselle doit être maintenu débranché du secteur.
• Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre.
• Une fois votre appareil installé, la prise doit rester accessible.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Notre appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels, les fermes,
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel,
• les environnements de type chambres d'hôtes.
• Les parois du lave-vaiselle ne doivent en aucun cas être percées.

Sécurité des enfants

• Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - Éloignez les jeunes enfants de l'appareil pendant son fonctionnement.
• Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Évitez le contact avec la peau et les yeux. Assurez-vous que le réservoir est vide à la fin du cycle de lavage.
• Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage.
• L'eau de votre lave-vaisse n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte.
• Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. Risque de basculement de l'appareil.
• Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants.
• Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.

Utilisation

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'inte appareil.
• N'utilise que des produits spécifiques conçus pour votre lave-vaisselle (Sel adoucissant, Detergent et produit de rinceage).
• Evitez dans la mesure du possible d'ouvr e qui pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion.
• Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.
• Débranchez l'appareil avant toute intervention technique.
• Evitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ici afin d'éviter tout risque de dommage à la chaleur;
• N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine.
• Si vous avez retire une piece de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes eventuels de produit de lavage
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectué

Protection de l'environnement

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l'Union Européenne les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les autres conditions, conformément à la directive française 2002/96/CE sur les déchets d'équipements

conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour

connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

LAVAGE économique et écologique

• Débarrasssez votre vaisselle des restes d'aliments (os, pépins...).
• Ne prélavez pas votre vaisselle à la main (consommation d'eau inutile).
• Exploitez pleinement les capacités de votre lave-vaiselle. Le lavage sera économique et écologique.
• Choisissez toujours un programme de lavage adapté au type de vaiselle et en fonction de son degré de salissures.
• Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8 - 14) ainsi que les indications mentionnées sur les emballages de produits.
• Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 10).

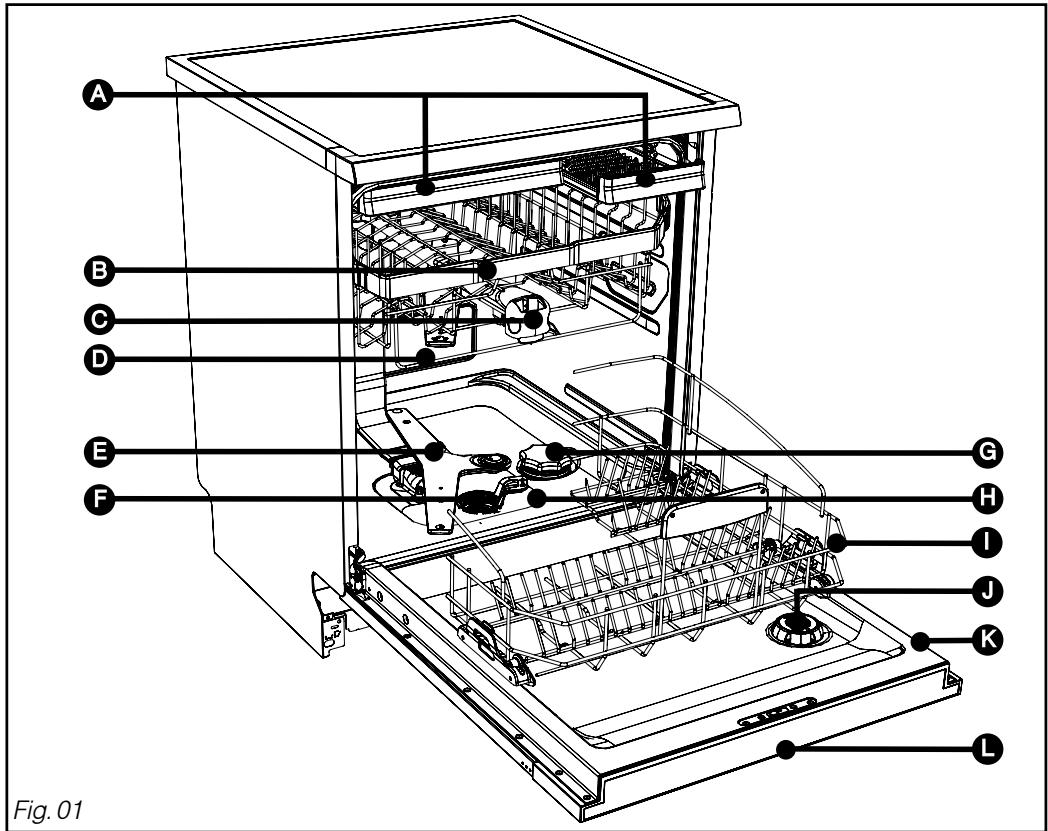

- Presentation generale du lave-vaisselle

Tiroirs à couverts Panier supérieur Distributeur de produits de lavage D Fil gabarit anti-blocage Bras d'aspersion inférieur Filtre à déchets

C Réservoir à sel régénérant Filtre principal Panier inférieur Distributeur de produit de rinceage K Plaque signalétique (Réf. S. A. V) Bandeau de commande

Conseil :

Ce guide d'utilisation est valable pour plusieurs modèles. De légères différences des équipements peuvent apparaître entre votre appareil et les descriptions générées.

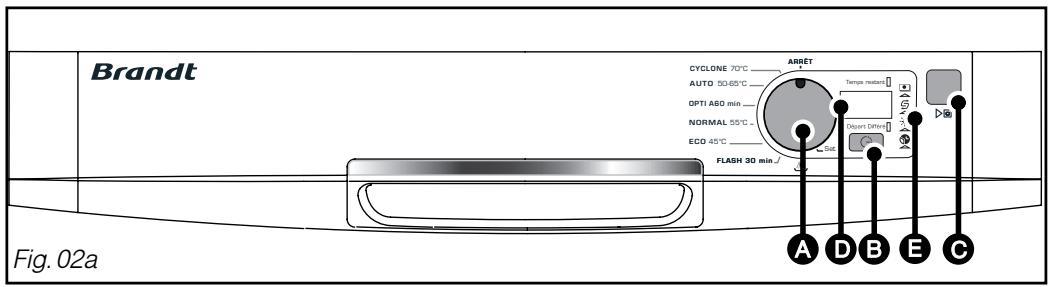

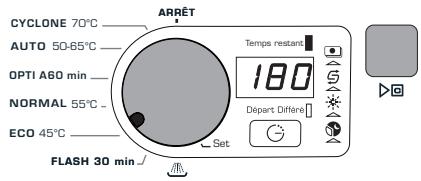

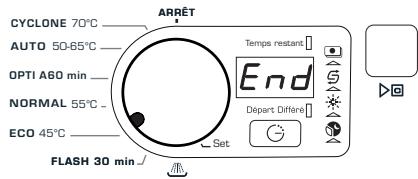

- Presentation du bandeau de commande (seion modele)

• "ARRET": Tournez le sélecteur sur la position "ARRET" lorsque le programme est terminé.
• Choix d'un programme : Tournez le sélecteur pour désirer votre programme.
• "Set": Tournez le sélecteur sur la position "Set" pour accéder au réglage de l'adoucisseur. (voir page 10).

Réglage de l'adoucisseur (voir page 10). Réglage du départ différé (voir page 20).

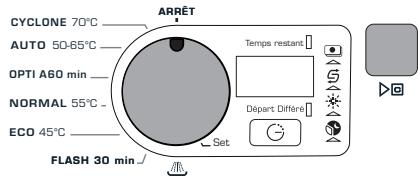

Départ / annulation :

Appuyez sur cette touche pour démarrer votre programme.

En cas d'erreur, pour annuler une sélection ou un programme en cours, maintenez cette touche appuyée pendant quelques secondes.

D L'écran:

Indique la durée, le temps restant du programme, le départ différé ou en Heures creuses, le réglage de l'adoucisseur.

Produits multifonction :

allumé : vous indique que la fonction “4/1” est activée (voir page 10). Les programmes sont alors automatiquement adaptés à l'utilisation de produits multifonction.

allumé : vous indique que le réservoir de Sel régénérant est vide ou presque vide.

Liquide d'écoulement:

allumé : vous indique que le réservoir de produit de rinçage est vide ou presque vide.

Heures creuses :

allumé : votre lave-vaisselle a détecté sur le réseau électrique les heures creuses disponibles (voir page 20).

Temps restant

allumé : vous indique que votre programme est en cours.

Départ différé

allumé : vous indique le choix d'un lavage en départ différé.

Dans le cadre des économies d'énergie, votre lave-vaiselle passe en veille automatiquement après une période d'inactivité (sauf en mode de départ différé).

L'affichage devient alors intermittent.

Pour sortir de la veille, il vous suffit d'appuyer sur la touche "☑" Ⓒ. Le lave-vaisse retrouve alors son état antérieur.

Important :

Pour que vous laviez la vaisselle, vous devez un résultat de lavage et de séchage impeccable et sans trace, vous ne devez bien le régler, grâce au système d'adoucissement de l'eau qui fonctionne avec du sel régénérant.

La DURETE de l'eau en FRANCE

Légende	Dureté	hydrotimétique (TH) en degré français (°F)	adoucissement
	faible	TH < 15°F	non indispensable
	moyenne	15-40°F	recommandé
	forte	40-55°F	indispensable
	très forté	55-70°F	indispensable

Le calcaire, l'eau de pluie en s'infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l'efficacité de lavage du détergent, entartre le lave-vaisselle et laisse des traces blanches sur la vaisselle.

Plus une eau est calcaire, plus elle est dite «dure».

Selon la dureté de l'eau de votre ville, utilisez les produits les derniers adaptations.

• Il existe plusieurs types de produits. Comment désirer ?

Pour une vaisselle impeccable, préférez l'utilisation conjointe de produits classiques.

① Le produit de lavage pour un nettoyage parfait de la vaisselle (poudre, liquide ou tablettes standards). ② Le sel régénérant pour permettre le bon fonctionnement de l'adoucisseur d'eau de votre lave-vaisselle. ③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d'eau.

Important :

N'utilise en aucun cas de liquide pour vaisselle à la main.

Pour un bon comportement d'utilisation, et dans certaines conditions de durée d'eau seulement < 25^, les pastilles multifonction peuvent rendre superflue l'utilisation de liquide de rincage et ou de sel.

• Les "2 en 1" contiennent des détergents, du liquide de rincage ou un agent faisant fonction de sel.
• Les "3 en 1" contiennent des détergents, du liquide de rincage et un agent faisant fonction de sel.
• Les "4 en 1", "5 en 1",... contiennent en plus des additifs qui préviennent l'usure (opalisation) des verres ou les risques de corrosion, bleuement de l'inox.

Important :

Respectez les consignes du guide d'utilisation et les recommandations figurant sur l'emballage des détergents multifonction.

Conseil :

En cas de doute, contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent.

- Prendre connaissance de la DURETE de l'eau

Il est indispensable de connaître la valeur de la dureté de l'eau pour effectuer correctement le réglage de l'adoucisseur.

Pour cela, renseignez-vous auprès de votre service local de distribution des eaux. Cette information peut être indiquée sur votre facture d'eau.

La valeur de dureté obtenue vous sera nécessaire au chapitre « réglage de l'adoucisseur » page suivante.

Tableau de DURETE

Prenez connaissance dans le tableau ci-dessous de l'utilisation possible des divers produits en fonction de la qualité de votre eau.

1 produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple

• S : Sel régénérant + R : produit de Rincage

2 produits multifonction : pastilles “multifonction”

5 / Réglage de l'adoucisseur

Fig. 02b

Important :

Il est impératif de régler correctement l'adoucisseur en fonction de la dureté de l'eau utilisée.

• En cas de réglage trop faible, il y a des risques de traces calcaires.
• En cas de réglage trop fort, il y a des risques d'opalisation des verres.

En cas de déménagement, ajuster de nouveau le réglage de l'adoucisseur.

• Procédez comme suit au réglage de l'adoucisseur sur le tableau de commande :
• Tournez le sélecteur sur la position "Set". L'écran affiche pour vous indiquer que vous êtes en mode réglage.
• Appuyez sur la touche G, l'écran vous indique le réglage (réglage usine H4).
• Pour modifier ce réglage (selon la durée de l'eau) procédez par appuis successifs sur. Chaque appui modifie le réglage. Reportez-vous au tableau ci-dessous.
• La validation du réglage est automatique à la sortie de "Set" ; sélecteur sur position programme ou "ARRÊT". - Pour utiliser les pastilles multifonction, vous devez sélectionner le réglage H, H ou H2, selon la durée de l'eau. < 25^ (2,5 mmol/l) : voyant allumé.

Dureté	0-10°F 0-1mmol/l 0 - 5,6 °dH	10-18°F 1-1,8mmol/l 5,6 - 10 °dH	18-25°F 1,8-2,5mmol/l 10 - 14 °dH	25-40°F 2,5-4mmol/l 14 - 22,4 °dH	40-55°F 4-5,5mmol/l 22,4 - 30,8 °dH	55-70°F 5,5-7,0mmol/l 30,8 - 39,2 °dH	>70°F >7,0mmol/l >39,2 °dH
Produits classiques	HO	HI	H2	H3	H4	H5	H6
Produits multi- fonction	HO	HI	H2

Important :

Le réglage produits pour une durée d'eau < 10^ (1 mmol/l) désactive le voyant d'alerte de

Porte mal fermée

L'écran clignote lorsque la porte n'est pas ou mal fermée.

Verrouillage accès programme

Pendant la durée du programme, l'accès aux touches est automatiquement protégé contre les manipulations eventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation en appuyant quelques secondes sur la touche.

- La sécurité anti-débordement

Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.

La sécurité anti-fuite

Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.

Affichage en cas d'anomalies

En cas d'anomalies, l'écran clignote rapidement et affiche un code d'anomalie.

Reportez-vous au tableau page 24.

Remarque:

Après résolution du début, appuyez trois secondes sur la touche « » pour déverrouiller l'accès.

Le chargement des produits lessiviels. (fig. 03-04-05)

Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur. Il est compatible avec tous les produits recommends pour lave-vaisse.

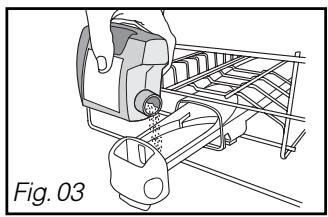

Les poudres ou les liquides dans le tiroir du distributeur (fig 03)

-Tirez le tiroir du distributeur. - Remplissez au moins jusqu'au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale. En cas de vaisselle très sale et pour les programmes avec prélavage (voir page 18,19), nous vous recommendons d'ajouter 5g de lessive (une cuillere à dessert) dans la cuve de notre lave-vaisselle. -Fermez le distributeur.

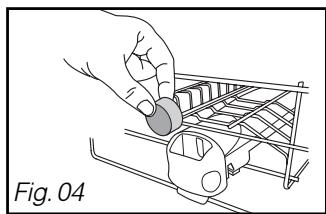

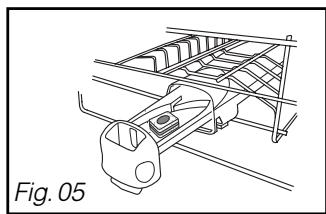

- Les pastilles "multifonctions" ou classiques (fig 04 et 05)

• Disposez la pastille dans le compartiment extérieur (Fig. 04), ou, pour un résultat optimal,
• Tirez le tiroir du distributeur et disposez la pastille à l'intérieur. (Fig 05). -Fermez le distributeur.

Important :

Conservez ces produits hors de portée des enfants et à l'abri de l'humidité (les films de protection des pastilles peuvent être hydrosolubles).

N'utilisez que des produits spécialement conçus pour lave-vaisse.

FR 8 / Chargement du SEL regenerant

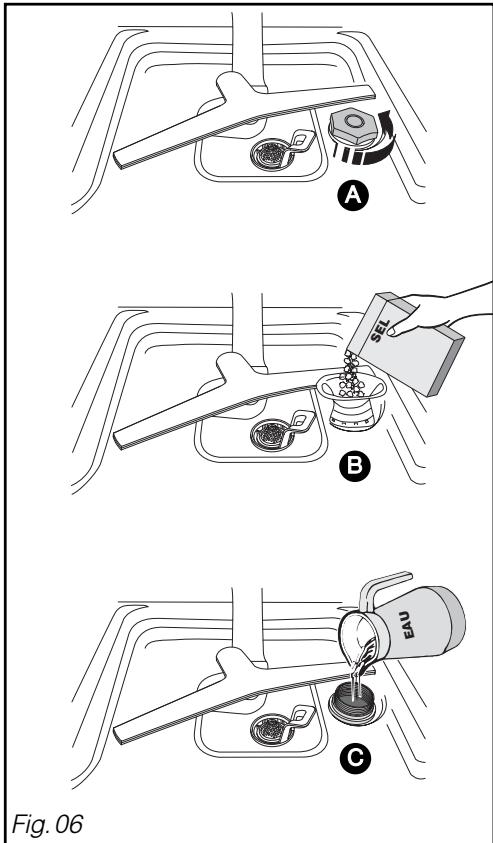

Le chargement du sel régénérant. (Fig. 06)

Important :

Utilisez du sel régénérant spécial lave-vaisselle, n'utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d'endommager votre appareil.

A Désasseyez et enlevez le bouchon du réservoir. B Remplissez le réservoir avec du sel regénérant spécialement concu pour lave-vaisse. Utilisez l'entonnoir livre avec votre lavevaisselle.

Révissez complétement.

La première fois, complétez avec de l'eau jusqu'au bord du réservoir.

• Réplissage du niveau de sel régénérant:

Il s'éclaire lorsqu'il faut ajouter du sel. APRÈS un replissage, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle ou si le replissage n'est pas complet.

Il peut être désactivé comme indiqué page 10.

Important :

En cas de débordement du sel, enlevez les cristaux de sel pour éviter les risques d'oxydation de la cuve et effectuez un trempage ou à défaut un programme court (voir page 18-19) sans vaisselle.

Révissez bien à fond le bouchon du réservoir.

9 / Chargement du produit de rincage

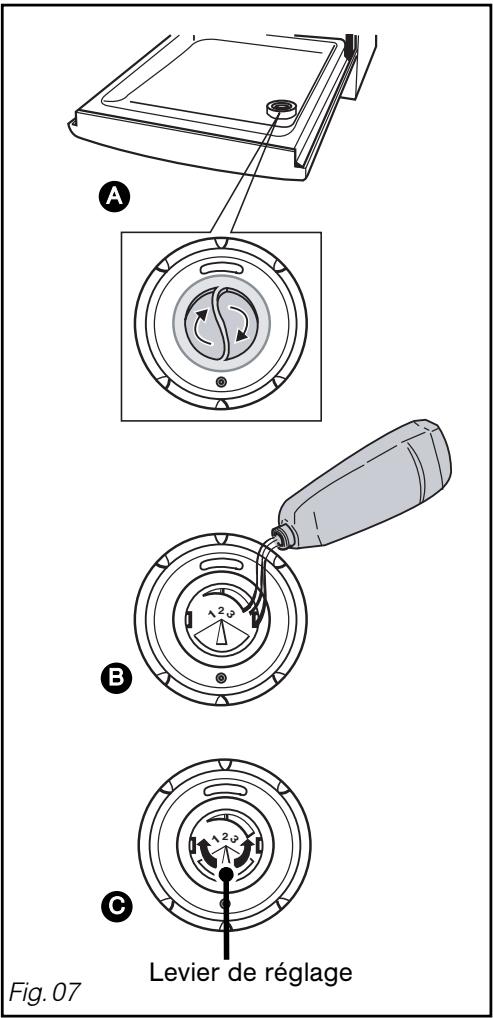

• Le chargement du produit de rinçage. (Fig. 07)

Important :

Utilisez du produit de rinçage spécial lave-vaiselle, il vous permettra d'obtenir une vaisselle sèche et brillante.

Dévissez et enlevez le bouchon du voir.

Remplissez le réservoir de produit de glace à la mise en service jusqu'à affleuré, tout du levier de réglage. Sesse complétement.

Le réglage d'origine est 2.

En cas de mauvais séchage ou de traces (après avoir effectué plusieurs cycles), vous pouvez augmenter le dosage en réglant sur 3.

Conseil :

La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

• Réglage du niveau de produit de rincege :

Il s'éclaire lorsqu'il faut ajouter du produit.

Important :

En cas de débordement du produit sur la porte lors du remplissage, épongez l'excès pour éviter la formation de mousse.

Très important : voicielle non précise

• Les planches à découvert en bois,
• Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur,
• Les objets en étain et en cuivre,
• La vaisselle et les couverts collés.
• Les couverts avec manches en bois, en corne ou en nacre,
• Porcelaine antique ou peinte à la main.

Lors d'achat de vaisselle, verres, couverts, faites-vous confirmer qu'ils sont bien appropriés à un lavage en machine.

Le PANIER inférieur

Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.

Placez les plats, les poêles de grand diamètre sur les côtés.

Evitez d'intercaler, d'accoler et de superposer les assiettes plates et creuses. (Fig. 08)

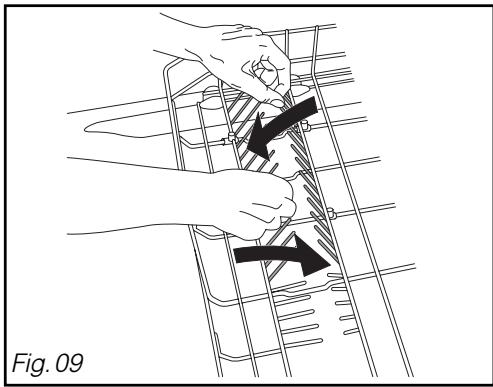

Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modulo).

Conseil :

Lorsque vous rentrez le panier

Inférieur vérifie qu'aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet.

Déchargement de la vaisselle :

Videz d'abord le panier inférieur pour éviter de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur le panier inférieur.

Accessoires :

Si vous souhaitez utiliser, en accessoire complémentaire, un panier à couverts traditionnel, adressez-vous à votre revendeur ou voir page 29.

10 / Équipement de votre lave-vaisselle

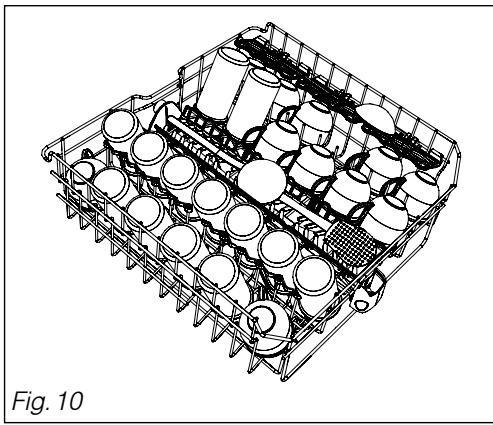

Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc...

Rangez votre vaisselle de façon méthodique (rangée de verres, de tasses, de bols, etc...) afin de gagner de la place (Fig. 10).

Vous pouvez ranger également tasses, louches etc... sur les supports escamotables.

Conseil :

Orientez le creux des verres, des tasses, des bols vers le bas.

-Réglage en hauteur du panier supérieur

(selon modulo)

Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge. (Fig. 11)

① Réglage en position HAUTE :

Soulevez doucement votre panier de chaque côté jusqu'à enclenchement.

② Réglage en position BASSE :

Soulevez-vous le panier à fond des deux côtés pour déverrouiller et raccompagnez-le ensuite jusqu'à la position BASSE.

Important :

Vérifiez que le réglage des deux liées est à la même hauteur : panier horizontal.

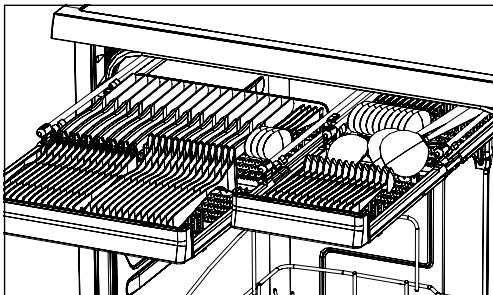

Les tiroirs à couverts

Votre lave-vaiselle est équipé de 2 tiroirs à couverts modulables.

Tirez les tiroirs et rangez vos couverts séparément entre les picots (fig. 12).

Vous pouvez adapter l'aménagement intérieur de votre lave-vaiselle en vous servant des différentes possibilités d'utilisation.

Important : pour des raisons

Pour des raisons de sécurité, les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés dans le tiroir à couverts ou à plat dans le panier supérieur.

Évitez de laver dans votre lave-vaiselle les couverts dotés d'un manche en corne.

Conseil :

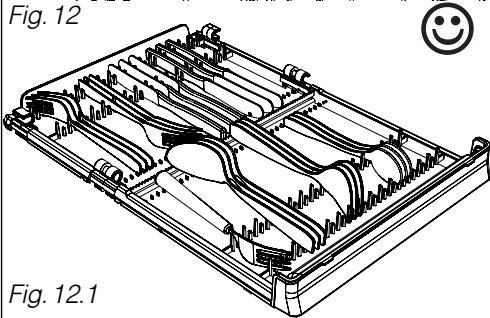

Pour un lavage et un séchage optimum, privilégiez une orientation des couverts telle que représentée fig. 12.1.

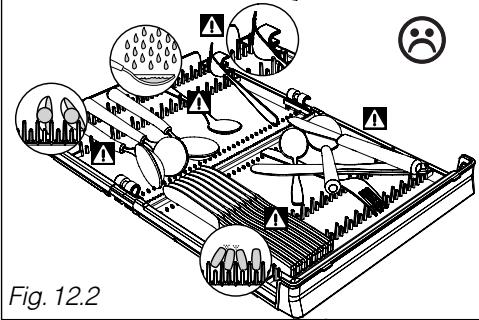

Prenez garde à éviter des positionnements tels que représentés fig. 12.2 (couverts trop rapprochés, manches ronds non tenus, couverts débordants du tiroir...).

Les couverts courants sont à placer dans le panier supérieur.

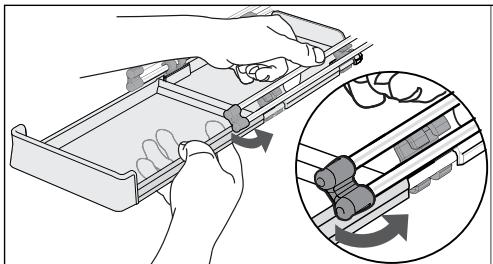

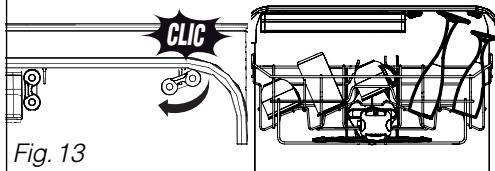

• Démontage d'un tiroir à couverts : Certaines piè
• Videz, tirez puis repoussez d'environ 3 cm le tiroir que vous voulez démonter.
• Soutenez le tiroir d'une main et désengagez la glissière de ses crochets en poussant la tige inférieure vers l'extérieur (fig. 13). Procédez de la même façon pour l'autre glissière.
• Repoussez les glissières en les rabattant à l'horizontal, vers l'intérieur, jusqu'au clic.
• Remontage d'un tiroir à couverts :
• Remettez les tiges en position verticale et tirez-les. Engagez et clippez les crochets d'un côté puis de l'autre.

11/Les programmes de lavage

Tableau des programmes

Type de vaisseaux : - porcelaine, casseroles, couverts, verres, etc...

Quantité, type, état des résidus alimentaires.

Mixte

Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain.

Programmes

Déroulement du programme.

Trempage

Prélavage froid

Mixte

Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras.

FLASH 30 min

Mixte

Normalement sale soit une quantité normale de résidus adhérents et gras.

Programme le plus économique en eau et en énergie.

Lavage 45°C

Rincage

Rinçage chaud

Sechage

Lavage 45°C

Rincage

Rinçage chaud

durée (min)

eau (I)

énergie (kWh)

4,5

0,02

0,8

0,94

Ces valeurs se réfèrent :

• à des conditions normales d'utilisation avec des produits séparés (détergents, sel, produit de rinçage).
• à des conditions d'utilisation de produits multifonction seulement.

Elles peuvent varier en fonction de la charge, de la température de l'eau, du réglage de l'adoucisseur, de la présence de produit de rincage et de la tension de l'alimentation.

11 / LES PROGRAMMES DE LAVAGE

Normalement sale

soit une quantité

normale de

résidus

adhérents et gras.

Lavage court en 60 minutes

spécialement

adapte à une

vaisselle

quotidienne avec

une quantité

réduite de résidus

peu adhérents.

Automatique du

salissure.

Optimise les

résultats en

privégiant les

économies

d'énergie.

Très sale.

Grands plats et casseroles très

sales, salissures

cuites, graisses,

friture, gratin,

saucetc..

A60 min

50-65°C

Lavage 55°C

Rinçage

Séchage

130-150

14.5 - 16.5

1.3-1.4

Lavage 60°C

Rinçage

Séchage

14-16

1,3-1,4

Lavage 50 - 65°c

Rincage

Séchage

85-115

14-16

1.25-1.4

Lavage 70°C

Rincage

Séchage

120-140

14.5 - 16.5

1,7-1,8

Programmes préconisés :

EN50242

IEC 436/DIN 44990

"mode Arrêt": ≤0,5 W

"mode Laissé sur marche": ≤1 W

Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l'état des résidus alimentaires.

Départ immédiat d'un programme

Choisissez un programme en tournant le sélecteur A.

L'écran affiche la durée du programme

Validez votre choix en appuyant sur la touche C. Le programme commence.

Le temps se décompte au fur et à mesure du déroulement du programme. L'écran D indique le temps restant du programme.

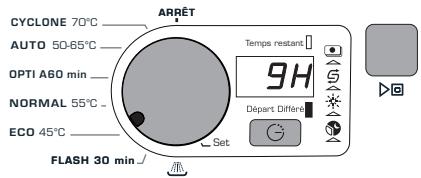

Programme différé

Votre lave-vaisselle vous permet de lancer votre programme en différé :

Choisissez le programme en tournant le sélecteur A.

Appuyez une fois sur la touche B

Différez votre programme de 1 à 12 heures (heure par heure), à l'aide de la touche 6.

Validez votre choix en appuyant sur la touche

Le voyant est allumé et l'écran décompte d'heures en heures jusqu'au départ du programme.

Important :

Dans le cas d'un panneau de commande en façons, pour éviter toute sélection intempestive pendant la manipulation de la porte, la programmation ne peut se faire que porte fermée.

Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF "Heures Creuses".

En sélectionnant cette option, votre lave-vaisselle démarrera automatiquement la nuit, sur la plage horaire la plus favorable pour les économies d'énergie.

Recherche de la période "heures creuses

Cette phase est activée à la première mise sous tension.

Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.

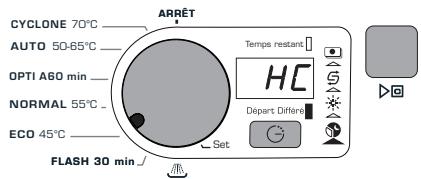

Lancement d'un programme en "heures creuses

Choisissez votre programme en tournant le sélecteur A

Appuyez une fois sur la touche ③.

L'afficheur indique HC (dans le cas d'heures creuses disponibles).

Validez votre choix en appuyant sur la touche

Le voyant est allumé et le programme commencera à la réception du signal “Heures Creuses”.

Fin du programme

La fin du programme est signalée par "End". Puis passage en mode économies d'énergie (voir page 7).

Annulation d'un programme

Pour annuler un programme ou une sélection erronée, appuyez sur la touche pendant quelques secondes, jusqu'à entendre le bip d'annulation.

Vous pouvez alors reprogrammer.

Arrêt de l'appareil

Lorsque le programme est terminé, tournez le sélecteur sur la position "ARRÉT".

Remarques :

La sécurité électrique de porte, à l'ouverture ou à la fermeture, peut provoquer un bref éclairage des voyants. Ce phénomène n'affecte pas le fonctionnement de votre appareil.

Selon le besoin et en particulier suite à un réglage de l'adoucisseur, le programme peut débuter par trois minutes de régénération des résines. Cette phase s'effectue sans bruit.

- Nettoyage des filtres a dechets

Le système de filtration est composé de plusieurs éléments :

A-Le filtre à déchets. - Le grand contrôle principal. - Le micro-filtre.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Actions:

Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal à l'aide d'une éponge pour éviter que ces déchets ne bouchent les bras d'aspersion. Orientez le moulinet comme sur le dessin. (Fig. 15) ② Dévissez d'un quart de tour le filtre à déchets puis le retirer A ③ Retirez le filtre principal B ④ Retirez le tamis micro filtré ⑥.

Nettoyez soigneusement les filtres A, et C sous eau courante. (Fig. 16)

Remontage :

Procédez dans l'ordre inverse en positionnant les filtres C, B

Important : N'oubliez ne

N'oubliez pas de verrouiller le filtre à déchets en le tournant d'un quart de tour bien à fond.

(2)

(3)

(4) Fig. 15

Fig. 16

Important : N'oubliez ne

Périodiquement

Tous les 3 ou 4 mois ; il est recommandé d'effectuer le programme le plus chaud "CYCLONE 70°C" (lave-vaisselle vide) avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.

Important : conservez ce

Conserve ce produit hors de portée des enfants.

Arrêt prolongé ou déménagement

Débranche l'alimentation électrique et fermez le robinet d'arrivée d'eau, puis nettoyez complètement votre lave-vaisselle.

Maintenez votre lave-vaisselle hors gel.

Conseil :

Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant. Utilisez un chiffon ou une éponge.

Entretien courant

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

	← pour les modèles sans écran →
D01	d01: défaut d'alimentation eau (robinet)	d07: défaut Débordement/Antifuite	D07
D02	d02: défaut vidange	d08: défaut de distribution arrosage	D08
D03	d03: défaut de chauffage	d11: défaut capteur de pression	D11
D04	d04: défaut du capteur de température	d12: défaut niveau d'eau, (siphonage par tuyau de vidange)	D12
D05	d05: défaut courant pompe trop faible	d13: défaut de surchauffe	D13
D06	d06: défaut courant pompe trop fort	d14: mauvais raccordement tuyau de vidange ou débit robinet insatifistant ou filtres encrassés.	D14

Conseil :

Lorsqu'un des défauts ci-dessus est survenu et en cas d'appel à un dépanneur, n'oubliez

lui communiquer le message affiché (d01, d02...) afin de lui faciliter la tâche.

Problème	Causes possibles	Que faire?
La portetretombe lourdement à l'ouverture (modèle intégrable)	- ressorts de portepas assez tendus pour compenser le poids du panneau.	- serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
La portotrouverne ne restepas à l'horizontal ou remontetrop rapidement (modèle intégrable)	- ressorts de portetrop tendus.	- desserer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant.
	- absence de panneau bois.	- équiper l'appareil d'un panneau bois (panneau agglo si provisoire), et régler les ressorts.
La portet"accroche" à la ferme-ture	- appareil bancel	- réglez les pieds.
	- portemal centrefee par rapport à la cuve.	- recentrer en réglient le pied AR.
Le panier supérieur ne tient pas en position haute	- mauvaise manipulation (le panier est tiré trop vite vers le haut).	- manœuvrer plus progressive-ment (voir notice), un côte puis l'autre.
Petite fuite autour ou sous l'apareil (déplacer l'appareil pour mistrice localiser la fuite)	- fuite au robinet.	- vérifier présence joint et res-serrer écrou.
	- fuite provenant de l'appareil. (cf tableau défaut 07).	- fermer l'arrivée d'eau et appeler un technicien.
Petite fuite à la porte	- appareil bancel, pas de niveau.	- ajuster les pieds régables.
	- portemal centrefee par rapport à la cuve.	- régler les pieds AR

14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT

Les voyants

Problème	Causes possibles	Que faire?
Levoyant Sel ne s'éteint pas	-absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur.	-faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence.
Lesvoyants s'allument tous les uns après les autres	-programmation erronée.	-annuler la programmation en cours en appuyant 3 sec. sur la touche liépart, puis refaire une nouvelle programmation.
Unvoyant clignote, le programme ne démarre pas.	-son modèle, mauvaise position du sélecteur de programme (entre 2 crans).	-positionner le sélecteur en face du programme.

Problème	Causes possibles	Que faire ?
Le cycle dure trop longtemps.	- les programmes économies en énergie durable plus longtemps, car ils compensent les T° plus basses de lavage et séchage par une durée plus longue de brassage et de séchage.	- utiliser ces programmes de préférence de nuit, quand la durée et le délatei de fin ne sont pas importants.
L'appareil fait disjoncter	- ampérage insuffisant pour ali- menter tous les apparêils en service simultanément. - défaut interne à l'appareil.	- vérifier ampérage de la prise (10A mini) et capacité du compteur. - appeler un technicien.
L'appareil ne démarre pas	- absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - erreur sélection et blocage programme. - appui trop long (>2") sur bou- tondépart. - aparieil en sécurité (anti-fuite). (cf tableau défaut 07).	- vérifier prise et fissible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur Départ et reprogrammer. - faire juste une impulsion sur touche Départ pour lancer le programme. - appeler un technicien.

14 / EN CAS D'ANOMALIES DE FONCTIONNEMENT, MAUVAIS RÉSULTAT DE LAVAGE

Problème	Causes possibles	Que faire?
L'appareil ne redémarre pas	- ouverture de la porte en cours de cycle de lavage.	- attendre la fin de la temporisa-tion de reprise de cycle (gestion interne réalisée par l'appareil).
L'appareil ne vidange pas(cf tableau défaut 02).	- opercule sur siphon d'évier non retirer. - tuyau vidange coudé. - filtres totallyment obstrués. - pompé bloquée.	- retarder l'opercule. - vérifier passage correct du tuyau derrière l'appareil. - démonter et nettoyer les filtres et le puits de vidange. - relancer un programme trem-page. Si défaut persiste, appe-ler un technicien.
L'appareil est bloqué(cf tableau défaut 14).	- installation de vidange non conforme : vidange trop basse ou tuyau trop enfonce. - syphonyne : l'appareil vidange en même temps qu'il remplit. - système de filtration encrassé.	- respecter les cotes d'installa-tion de la canne de vidange. - Nettoyer les filtres.

Problème	Causes possibles	Que faire?
Traces alimentaires, redéposi-tions, "grains de sable" dans les verres	- vaisselle mal disposée (mas-quée par autre piece plus grande ou située au-dessous, pièces accollées, emboîtées).- moulinet supérieur bloqué par couvert, plat..- filtré mal verrouillé se soulèvependant le lavage.- tamis microfiltre encrassé.- Une ou plusieurs ouïes de moulinet bouchées.	- bien ranger la vaisselle, utiliser les zones et accessoires les derniers adaptations à chaque type de pieces (voir notice).- vérifier libre rotation du moulinet (fil gabarit), régler le panier en position haute si besoin.- vérifier placage et verrouillage du filtré (le tourner "à fond"vers la droite).- démonter et nettoyer tous les filtres (à l'eau tiège), y compris le tamis (1 fois par mois).- démonter le moulinet en tournant le levier d'un quart de tour et le nettoyer sous le robi-net (n'utiliseaucun ustensile qui pourrait déterminer les ouïes). Remonter le moulinet.
Traces graisseuses	- dose lessive trop faible, les-sive peu performante, produitéventé.- programme mal adapté (trop BASSE T°, durée trop courte).	- augmenter la dose, essayer une autre dessive.- désir programme avec tem-pérature supérieure.

Mauvais résultat de LAVAGE...

Problème	Causes possibles	Que faire ?
Traces blanches identities nature des traces)	- pellicule calcaire (s'enlève au vinaigre).	- vérifier présence de sel dans réservoir (voyant étéint = OK).
	- traces de sel (gôtt salé sur vaiselle).	- vérifier durété de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin.
		- eau trop dure pour une utilisation dessive "4 en 1" sans rajout de sel.
		- vérifier la bonne fermeture du bouchon de pot à sel.
Traces blanches identities nature des traces)	- opalisation du verre par eau trop douce (ne s'efface pas).	- vérifier durété de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessi-ves en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur).
Traces colorées (thé, vin, café)	- pièces de vaiselle mal dispos-sées.	- orienter les creux des réci-pients vers les jets.
	- dose lessive insuffisante ou lessive pas assez performante.	- augmenter la dose, essayer une autre lessive.
	- programme trop BASSE tempé-rature.	- désir un programme mistroux adapté avec une température plus élevé.
	- si vous utilisez un produit multifonction.	- utilisez l'option "4 "en 1" (selon modele).
Traces de coulures ou goutes sur verres	- manque produit de rincege ou dose insuffisante.	- vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure.
	- produit de rincege péricme ou inefficace.	- remettre produit récent (un bon produit se dilue facilement et mousse dans l'eau froide).
	- si vous utilisez un produit multifonction.	- utilisez l'option "4 "en 1" (selon modele).
Traces séchéées sur verres, net- teté insuffisante.	- si vous utilisez un produit multifonction.	- utilisez l'option "4 "en 1" (selon modele).

Mauvais fonctionnement

Problème	Causes possibles	Que faire ?
Remplissage en permanence	- canne de vidange tombée au sol. - orifice vidange située trop bas par rapport à l'appareil. (cf tableau défaut 12). - les filtres et le puits de vidange sont bouchés par excès de salissures.	- vérifier l'installation de vidange.
Beaucoup de déchets sur le grand filtre en fin de cycle.		- démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assistes avant de lesmettre dans le lavve-vaisse.
Traces de rouille sur inox	- qualité inox (couteaux en particulier) non adaptés au lavage en machine.	- utiliser couverts "special lave-vaisse". - vérifieronne fermeture du bouchon pot à sel.

Mauvais résultat de sechage

Problème	Causes possibles	Que faire ?
Nombreuses gouttes sur les verres	- manque produit de rinceage ou dose insuffisante.- la dose n'est pas distribuée.- positionnement de vaisse.	- vérifier voyant et replir complètement le réservoir.- si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien.- pour atténuer le phénomène, désposer la vaisse de façon à limiter le plus possible les réten-tions d'eau, laisser si possible la porte entrouverte quelques minutes.
Gouttes sur vaisse en plasti-que, revêtement tétal...	- ces articles isolants ont une faible masse calorifique.	- les/disposer au moins en privi-égiant si possible le panier supérieur.
Moins bon séchage en pro-gramme rapide	- sur les programmes rapide, la T° et la durée de séchage sont réduites pour limiter la durée du cycle au maximum.	- sélectionner un programme rapide à bon escient ou laisser la porte entre-ouverte quel-ques minutes.
Condensation sur parois de la contre-porte ou de la cuve.	- de la condensation peut se produit sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

Service après-vente

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série).

Ces renseignements figurent sur la plaque signalétique (voir Fig. 17).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Fig. 17

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

⇒ tarif en vigueur au 1er avril 2004.

* Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint-Ouen-l'Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.
