Type de produit	Régulateur solaire
Marque	IVT
Modèle	18312
Tension nominale	12/24 V (commutation automatique)
Courant modulaire	8 A (modèle 8A) / 6 A (modèle 6A)
Courant de charge	8 A (modèle 8A) / 6 A (modèle 6A)
Consommation propre	2-5 mA
Protection de décharge profonde	Oui, dynamique (coupure à 11,1 V/22,2 V, retour à 12,6 V/25,2 V)
Protection de surcharge	Oui, avec détection de température et procédé IU
Réglage du dégagement gazeux	Actif (désactivable via cavalier JP1)
Compensateur de température	Intégré, câble de 1,5 m
Tension finale de charge (normale)	13,7 V / 27,4 V (12/24 V)
Tension finale de charge (dégagement gazeux désactivé)	14,1 V / 28,2 V
Fusible de sécurité	10 A (modèle 8A) / 6,3 A (modèle 6A)
Plage de température de fonctionnement	-25 °C à +50 °C
Dimensions (L x l x h)	98 x 88 x 35 mm
Poids	120 g environ
Éléments livrés	Régulateur solaire, mode d'emploi
Installation	Près de la batterie, bornes vers le bas, câble 2,5-4 mm²
Compatibilité batteries	Plomb-acide, gel (avec désactivation du dégagement gazeux)
Indicateurs LED	Rouge (surcharge/charge), Vert (accu plein)
Protection environnementale	Recyclage DEEE, ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - 18312 IVT

Comment puis-je savoir si mon régulateur solaire IVT 18312 est en charge ?

Le voyant DEL rouge Charger s'allume pendant la charge. Le voyant DEL vert Accu plein s'allume lorsque la batterie est complètement chargée.

Quelle est la tension de coupure en décharge profonde ?

La tension de coupure est de 11,1 V en 12 V et 22,2 V en 24 V. La reconnexion se fait à 12,6 V / 25,2 V une fois la batterie rechargée.

Puis-je utiliser ce régulateur avec des batteries au gel ?

Oui, mais vous devez désactiver le système de réglage du dégagement gazeux en retirant le cavalier JP1 sur la carte. Voir le mode d'emploi pour la procédure.

Quel câble utiliser pour le branchement ?

Il est recommandé d'utiliser du câble flexible de 2,5 à 4 mm² pour limiter la chute de tension et l'échauffement.

Comment installer le régulateur solaire ?

Installez-le de préférence près de la batterie, dans un endroit sec et aéré. Orientez les bornes vers le bas pour éviter l'humidité. Suivez l'ordre : batterie d'abord, puis panneau solaire, puis récepteurs.

Que faire si le régulateur ne fonctionne pas ?

Vérifiez la polarité de la batterie, des modules et des récepteurs. Les fusibles de protection (10 A ou 6,3 A) peuvent avoir fondu ; remplacez-les par des modèles identiques. Évitez les courts-circuits.

Le régulateur peut-il fonctionner avec une installation 12 V ou 24 V ?

Oui, la commutation est automatique. Le régulateur détecte la tension du système et s'adapte.

Comment désactiver le dégagement gazeux ?

Dévissez le couvercle, localisez le cavalier JP1 sur la carte, puis retirez-le. Cela désactive la fonction de dégagement gazeux.

Quelles sont les dimensions et le poids du régulateur ?

Les dimensions sont 98 x 88 x 35 mm et le poids est d'environ 120 g.

Comment doit-on éliminer le régulateur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte DEEE ou une déchetterie pour recyclage.

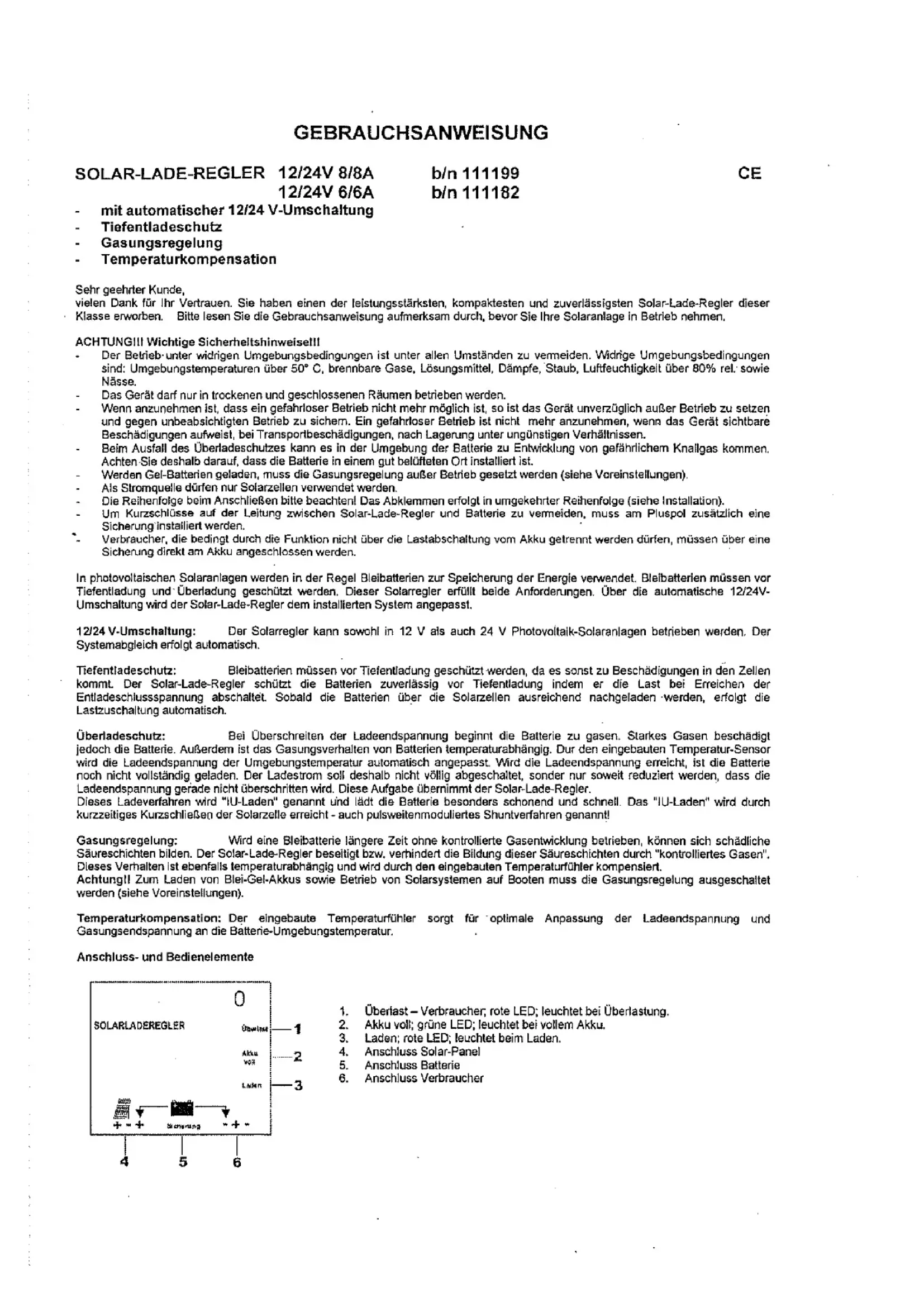

MODE D'EMPLOI 18312 IVT

Commutation automatique 12/24 V dispositif de protection de déchargement profond dynamique - système de réglage du dégagement gazeux - compensateur de température

Cher client.

nous you remercions de la confiance que you nous aee accorded en achetant cet appareil. Vou venez d'acquérir l'un des régulateurs de chargement solaire les plus puissants, les plus compacts, les plus surs de cette classe. Veuillez dire tres attentivement le mode d'emploi avant la mise en fonction de cet appareil.

ATTENTION! Consignes de sécurité importantes!

Evilez abolument la mise en marche de l'appareil dans des conditions environnantes defavorables, comme par exemple, par des tempêtes supérieures à 50°C, a proximate de gaz inflammables, dissolvants, vapeurs, poussière, humidité atmosphericu supérieure à 80% humidité en général. - Utilisez l'appareil exclusivement dans des endroits secs et clos. Si you supposze qu'un fonctionnement sur n'est plus certain, mettez alors immediatement I'appareil hors fonction et preserveze le d'une utilisation imprevue. Une fonction sans danger n'est plus garantie, si I'appareil revete des detertiories apparentes, en cas d'avaries de transport ou après un stockage dans de mauvaises conditions. Des gaz detonants dangereux peuvent se former a proximite de la batterie en cas d'arrêt du systeme de sécurité lors d'une surcharge. Veillez donc a ce que la batterie soit installée dans un endroit bien aeré. En cas de chargement de batteries a gel, le reglage du dégagement gazeux doit etre arrete. (voir preréglage) Seules des cellules solaires peuvent etre utilisées comme source de courant. Priere de respecter I'ordre des instructions pour le branchement. Le debranchement s'effectue dans I'ordre inverse. (voir l'installation) Afin d'eviter des courts-circuits sur la ligne entre le régulateur de chargement solaire et la batterie, il est nécessaire d'installer en supplément, un coupe-circuit à fusible sur le pole positif. Les recepteurs qui ne peuvent pas etre séparés de I'accu à la suite de leur fonction par la coupure de la charge de I'accu, doivent etre branchés par un fusible directement sur I'accu.

On utilise habituellement des ples à plomb pour emmagasinér l'énergie dans les installations solaires photovoltaiques. Il faut cependant protéger les ples à plomb d'une décharge profonde et d'une surcharge. Ce régulateur solaire remplit ces deux fonctions. La commutation automatique 12/24 V permet l'adaptation du régulateur de charge solaire au système installé.

Commutation 12/24 V: Le régulateur solaire peut être utilisé dans des installations solaires photovoltaiques 12 V aussi bien que dans celles à 24 V. La compensation du système s'effectue automatiquement.

Dispositif de protection du déchargement profond: Les batteries à plomb doivent être protégées d'une décharge profonde pour évider des déteriorations dans les cellules. Le régulateur de chargement solaire protège les batteries d'une décharge profonde, d'une manière efficace, en coupant la résistance lorsque la tension finale de décharge est atteinte. La coupure s'effectue de maniere dynamique, c'est-à-dire qu'elle dépend du courant de la charge. Lorsque les batteries sont suffisamment recharges par les cellules solaires, la mise en circuit de la résistance s'effectue automatiquement.

Dispositif de protection en cas de surcharge: En cas de dépasement de la tension à la fin du chargement, la batterie commence à émettre des gaz. Cependant, un fort dégagement de gaz détière la batterie. D'autre part, le dégagement de gaz d'une batterie dépend de la température. Grace à un détecteur de température incorpore, dont la longueur de cable atteint 1,5m, la tension à la fin du chargement est automatiquement adaptée à la température ambiente. La batterie n'est pas encore complètement rechargée, lorsque la tension de fin de chargement est atteinte. C'est pourquoit le courant de charge ne doit pas être complément arrêté mais seulement réduit, de manière à ce que la tension de fin de chargement ne soit pas dépassée. Le régulateur de chargement solaire se charge de cette fonction. Ce procédé de chargement est appelé "chargement IU" et recharge les batterie d'une maniere très délicite et rapide. Le "chargement IU" est obtenu par une mise en court circuit temporaire de la cellule solaire, appelé également procédé shunt modulé d'impulsions en largeur.

Système de réglage du dégagement gazeux: Si on utilise une batterie à plomb, un certain temps sans en contrôle le dégagement de gaz, des couches d'acidne nocif peuvent se former. Le régulateur de chargement solaire supprime et empêche la formation de ces couches d'acide grâce à un "dégagement gazeux enrole". Ce procédé est également lié à la temperature et est compensé par le détector de température incorpore. Attention!! Le système de réglage du dégagement gazeux doit être arrêté lorsqu'on recharge des accus à gel et plomb ainsi que lors de l'utilisation des systèmes solaires sur les bateaux. (voir préreglage)

Compensateur de température : Le selecteur de température incorpore assures une adaptation optime de la tension à la fin du chargement et de la tension à la fin du dégagement gazeux à la température ambiente de la batterie.

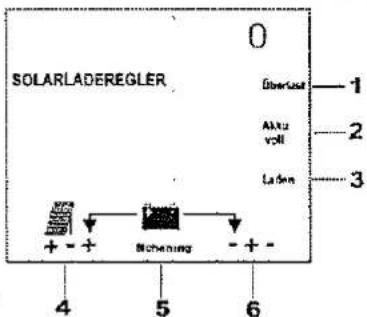

Branchement et elements de manipulation

1. Surcharge appareil electrique -voyant DEL rouge-s'allume en cas de surcharge
2. Accu plein -voyant DEL vert -s'allume lorsque I'accu est plein 3. Charger -voyant DEL rouge -s'allume pendant la charge
3. Panneau solaire
4. Pile
5. Appareil electrique

Attention: En cas de polarisation à la sortie du recepteur de la charge, même les appareils protégés à <10 A, peuvent être détruits. Chaque recepteur doit être protégé individuellement et séparation.

Prérglages

Au depart des ateliers de fabrication, le régulateur de chargement solaire est regle de telle maniere:

• système de réglage du dégagement gazeux actif (voir description du fonctionnement)

Cette fonction peut etre debranchee en cas de besoin.

Attention! Pour charger les accus a gel et plomb, le reglage du dégagement gazeux doit tous estre debranché.

Procedez ainsi pour la déactivation:

Désactivation du système de réglage du dégagement gazeux

1. Retirez les deux vis avec lesquelles le couvercle est fixe au socle et enlevez-le delicatement.
2. Séparez le pont JP1 sur la plaine. Le système de réglage du dégagement gazeux est à présent désactiver.

Installation - attention: faites attention à la polarité exacte

Le regulaer de chargement solaire doit etre de prefeence, installe a proximite de la batterie et a l'abri des conditions atmopheniques. Il faut egallement veiller a ce que la batterie soit installee quinquement dans des pieces bien aerées. Il est neccasse de s'assurer de I'effet chemine pour I'activte du regulateur, c'est-à-dire que lors de montage, les bornes de connexion doivent etre orientees vers le bas. Pour avoir une fonction de protection du regulateur solaire, le regulateur solaire doit etre lie au generateur solaire, a la batterie a plomb et aux recepteurs. Toutes les composantes du systeme, c'est-à-dire le generateur solaire, la batterie a plomb, les recepteurs et le regulateur solaire dovent etre adaptes les uns aux autres en ce qui concerne leur tension. Verifie cela avant I'installation et adressez-vous a votre specialiste en cas de doule. Respectez I'ordre suivant pour I'installation:

Fixe la batterie au regulateur de chargement par les bornes a vis prevues pour cet effet. Nous recommandons le cable flexible de 2,5 - 4mm² de diametre, pour ne pas que la chute de tension soit trop elevated ainsi que le echauffement du cable qui en resulte. On peut ne pas proteger les fusibles de la ligne de la batterie, seulement si on installes des fils de jontion resistant aux courts-circuits. Sinon, il faut proteger directement le pole positif de la batterie pour eviter un court-circuit sur la ligne menant au regulateur. Les deux composantes doivent etre installes dans la meme piece pas tres eoignees lune de I'autre. 2. Reliez le module solaire au regulateur par les bornes a vis prevues a cet effet. 3. Enfin, reliez les recepteurs au régulateur. Vous pouvez vérifier le branchement des cables à l'aide des symboles indiqués sur le régulateur ou d'après le schéma de description (voir branchement et éléments de manipulation).

L'installation solaire ne marche pas. Causes probables:

Polarisation de la batterie: les fusions ont fondu, il faut les remplacer par d'autres du même type.

Polarisation des modules: à évitier absolument

Polarisation des récepteurs: Ils peuvent être détruits avant que le fusible ne saute. De grandes quantités d'énergie sont emmagasinées dans la batterie. En cas de court-circuit, ces grandes quantités d'énergie peuvent se libérer trèsrapidement et provoquer un incendie à l'endetroit du court-circuit de par le très grand dégagement de chaleur.

\section*{Caracteristiques techniques}

	12/24V 8/8A	12/24V 6/6A
Tension nominale:	12/24V	12/24V
Courant modulaire:	8A	6A
Courant de la charge:	8A	6A
Consommation maximale d'électricité propre:	2-5 mA	2-5 mA
Sélecteur de température;	incorpore	incorpore
Tension finale de charge:
normale	13,7V/27,4V	13,7V/27,4V
par dégagement gazeux désactive	14,1V/28,2V	14,1V/28,2V
par compensation de température	-4 mA/K/cellule	-4 mA/K/cellule
Tension de bocage du déchargement profund :
constant	11,1V/22,2V	11,1V/22,2V
tension de retour en arrêt	12,6V/25,2V	12,6V/25,2V
Réglage du dégagement gazeux :
dégagement gazeux actif	12,4V/24,8V	12,4V/24,8V
tension finale du dégagement gazeux	14,5V/29V	14,5V/29V
par compensation de température	-3 mA/K/cellule	-3 mA/K/cellule
Dispositif de sécurité :	10 A	6,3 A
Écart de températures :	-25°C,+50°C	-25°C,+50°C
Dimensions (1 x 1 x h) :	98 x 88 x 35 mm	98 x 88 x 35 mm
Poids approximatif :	120 g	120 g

Eléments de livraison: Régulateur de chargement solaire avec mode d'emploi

F Remarque concernant la protection de I'environnement

Ce produit, lorsqu'il est usage, ne doit pas etre jeted parni les ordures menageres ordinaires. Il doit etre depose dans un point de collecte destiné au recyclage des appareils electriques et electroniques. C'est ce qu'indique le symbole apsose sur ie produit, la notice d'utilisation ou l'emballage.

Les matériaux sont recyclables conformément à leur marquage. Par le recyclage des matières, la réutilisation ou d'autres formes de valorisation des ancients appeareils, vous prenez part activement à la protection de notre environnement. Veillez vous adresser à votre mainie pour connaître les points de collecte ou déchetteries appropriés.
