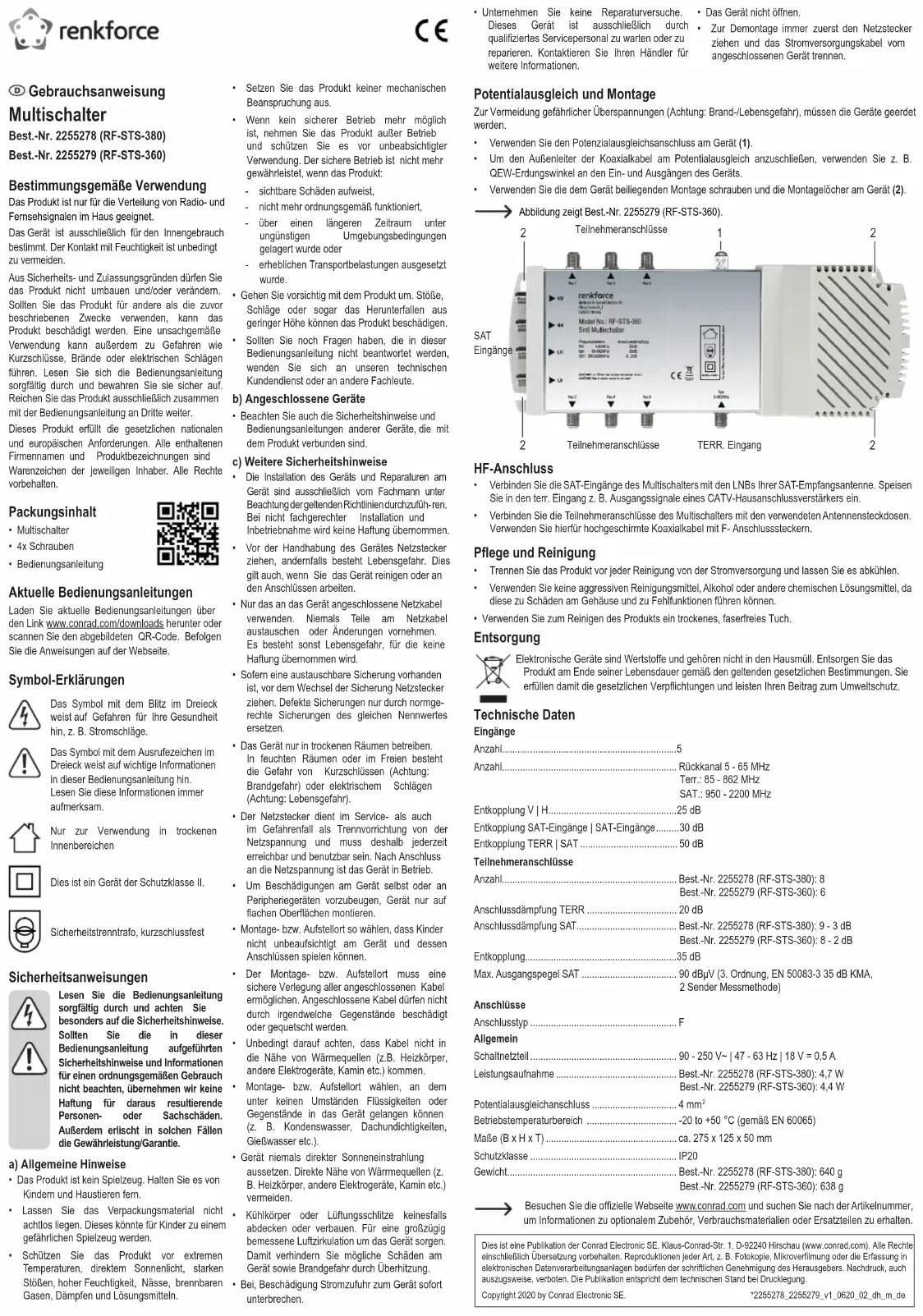

MODE D'EMPLOI RFSTS380 Renkforce

Commutateur multiple

N° de commande 2255278 (RF-STS-380)

N° de commande 2255279 (RF-STS-360)

Utilisation prévue

Le produit est uniquement adapté à la distribution de signaux de radio et de télévision dans la maison.

L'appareil est destiné à un usage intérieur uniquement. Le contact avec l'humidité doit être absolument évité.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement le mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Commutateur multiple • 4 vis
• Mode d'emploi

Modes d'emploi actualisés

Téléchargez les modes d'emploi actualisés via le lien www. conrad. com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.

Explications des symboles

Le symbole avec l'éclair dans un triangle indique un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle attire l'attention sur les informations importantes disponibles dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Il s'agit d'un dispositif de la classe de protection II.

Transformateur de séparation de sécurité, résistant aux courts-circuits

Consignes de sécurité

Lisez attentivement le mode d'emploi et accordez une attention particulière aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. En outre, la garantie est annulée dans de tels cas.

A) Informations générales

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

- présente des traces de dommages visibles,

• ne fonctionne plus correctement,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, veuillez vous adresser à notre service technique ou à un autre expert.

B) Appareils raccordés

- Respectez également les consignes de sécurité et les modes d'emploi des autres appareils connectés au produit.

C) Autres consignes de sécurité

• L'installation et la réparation de l'appareil doivent être effectuées exclusivement par un spécialiste conformément aux directives applicables. Nous déclinons toute responsabilité en cas d'installation et de mise en service incorrectes.
• Avant de manipuler l'appareil, débranchez la fiche secteur, le cas contraire vous expose à un danger de mort. Cela est également valable si vous nettoyez l'appareil ou si vous travaillez sur les connexions.
• Utilisez uniquement le cordon d'alimentation connecté à l'appareil. Ne remplacez jamais les pièces du cordon d'alimentation et n'y apportez aucune modification. Le cas contraire vous expose à un danger de mort pour lequel nous n'assumons aucune responsabilité.
• Si vous devez remplacer un fusible, débranchez la fiche secteur avant de le faire. Remplacez les fusibles défectueux uniquement par des fusibles standard de même valeur nominale.
• Ne faites fonctionner l'appareil que dans des locaux secs. Son utilisation dans des locaux humides ou en extérieur vous expose à un risque de court-circuit (Attention : risque d'incendie) ou de choc électrique (Attention : danger de mort).
• La fiche secteur sert de dispositif de déconnexion de la tension secteur en cas d'entretien ou de danger et doit donc être accessible et utilisable à tout moment. Une fois l'appareil branché sur le secteur, il est prêt à fonctionner.
• Pour éviter d'endommager l'appareil proprement dit ou les périphériques, ne montez l'appareil que sur des surfaces planes.
• Choisissez un lieu de montage ou d'installation où les enfants ne puissent pas jouer sans surveillance sur l'appareil et ses connexions.
• Le lieu de montage ou d'installation doit permettre la pose en toute sécurité de tous les câbles connectés. Les câbles connectés ne doivent pas être endommagés ou coincés par des objets.
• Veillez absolument à ce que les câbles ne soient pas proches des sources de chaleur (par exemple, radiateurs, autres appareils électriques, cheminée, etc.).
• Choisissez un lieu de montage ou d'installation de sorte qu'en aucun cas des liquides ou des objets ne peuvent pénétrer dans l'appareil (par exemple, condensation, fuites de toit, eau d'arrosage, etc.).
• N'exposez jamais l'appareil à la lumière directe du soleil. Évitez de monter l'appareil à proximité directe de sources de chaleur (par exemple, radiateurs, autres appareils électriques, cheminée, etc.).
• Ne couvrez ou n'obstruez jamais le dissipateur thermique ou les fentes d'aération. Assurez une circulation d'air suffisante autour de l'appareil. Cela permettra d'éviter tout dommage éventuel à l'appareil et tout risque d'incendie dû à une surchauffe.
• En cas de dommage, débranchez immédiatement l'appareil de l'alimentation électrique.

- N'essayez pas d'effectuer des réparations. Cet appareil doit être entretenu ou réparé uniquement par du personnel de service qualifié. Contactez votre revendeur pour plus d'informations.

• N'ouvrez pas l'appareil. - Pour le démontage, tirez toujours la fiche secteur en premier et débranchez le câble d'alimentation de l'appareil connecté.

Égalisation des potentiels et montage

Pour éviter les surtensions dangereuses (Attention : risque d'incendie/danger de mort), l'équipement doit être mis à la terre.

• Utilisez la connexion d'égalisation de potentiel sur l'appareil (1).
• Pour connecter le conducteur extérieur des câbles coaxiaux au système d'égalisation des potentiels, utilisez par exemple des supports de mise à la terre QEW aux entrées et sorties de l'appareil. • Utilisez les vis de fixation fournies avec l'appareil et les trous de fixation sur l'appareil (2).

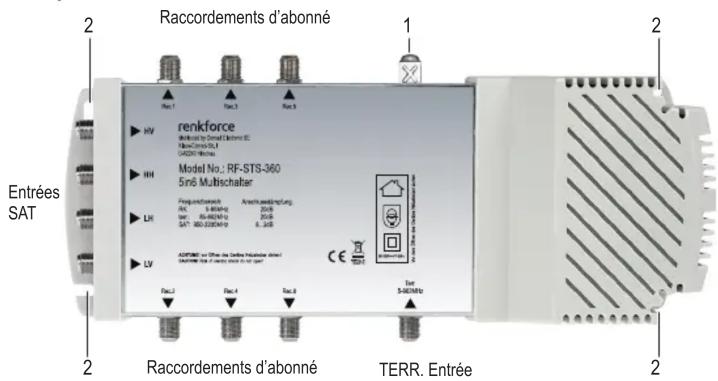

L'illustration montre le numéro de commande 2255279 (RF-STS-360).

Raccordements d'abonné 1 2 HV renkforce Exhibit by Secret Declarer EC KiaVioCnO 50 L CADV. Wi-Fi HH Model No.: RF-STS-360 5iné Multischalter Frequen section RC 5 dBmZ SA 980-230MHz LH 200-200Hz SA 980-230MHz LV ACDCM: au France de Chétine Transfection Actif SABN: 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 ou 45 2 2 Entrées SAT Raccordements d'abonné TERR. Entrée 2 2

Connecteur RF

• Connectez les entrées SAT du commutateur multiple aux LNB de votre antenne de réception SAT. Introduisez dans l'entrée terr., par exemple, les signaux de sortie d'un amplificateur de connexion domestique CATV.
• Branchez les raccordements d'abonné du commutateur multiple aux prises d'antenne utilisées. Utilisez des câbles coaxiaux hautement blindés avec des connecteurs F.

Entretien et nettoyage

• Débranchez le produit de l'alimentation électrique et laissez-le refroidir avant chaque nettoyage.
• N'utilisez pas de produits de nettoyage agressifs, d'alcool ou d'autres solvants chimiques, car ils peuvent endommager le boîtier et provoquer des dysfonctionnements.
• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Données techniques

Entrées

Nombre......5

Nombre..... Voie de retour 5 - 65 MHz

Terr.: 85 - 862 MHz

SAT.: 950 - 2200 MHz

Découplage V | H 25 dB

Découplage des entrées SAT | Entrées SAT......30 dB

Découplage TERR | SAT....50 dB

Raccordements d'abonné

Nombre..... N° de commande 2255278 (RF-STS-380) : 8

N° de commande 2255279 (RF-STS-360) : 6

Atténuation de la connexion TERR 20 dB

Atténuation de la connexion SAT.... N° de commande 2255278 (RF-STS-380): 9 - 3 dB

N° de commande 2255279 (RF-STS-360): 8 - 2 dB

Découplage 35 dB

Niveau de sortie SAT max. 90 dBμV (3e ordre, EN 50083-3 35 dB KMA,

2 méthode de mesure de l'émetteur)

Connexions

Type de connexion...... F

Généralités

Alimentation à découpage.... 90 - 250 V\~ | 47 - 63 Hz | 18 V = 0,5 A

Consommation électrique.... N° de commande 2255278 (RF-STS-380) : 4,7 W

N° de commande 2255279 (RF-STS-360) : 4,4 W

Connexion d'égalisation de potentiel....4 mm ²

Plage de température de fonctionnement...... -20 à +50 °C (selon EN 60065)

Dimensions (L x H x P).... env. 275 x 125 x 50 mm

Indice de protection IP 20

Poids..... N° de commande 2255278 (RF-STS-380) : 640 g

N° de commande 2255279 (RF-STS-360) : 638 g

Visitez le site officiel www. conrad. com et faites une recherche par numéro d'article pour obtenir des informations sur les accessoires en option, les consommables ou les pièces de rechange.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www. conrad. com). Tous droits réservés, y compris ceux de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
