ESD 52 - Prise murale KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale pour signaux TV/SAT
Marque	Kathrein
Modèle	ESD 52
Catégorie	Prise murale
Fréquence de service	5 à 2400 MHz
Type de connecteur	DIN 45325, IEC 61169-2
Découplage entre abonnés	Élevé grâce aux coupleurs directionnels
Séparation capacitive	Oui, sur le connecteur radio
Alimentation à distance	Possible via le connecteur TV
Montage	Sous crépi ou en saillie par vis ou griffes
Diamètre de boîtier isolant	55 à 65 mm
Outils de montage	Couteau, tournevis Philips n°1 ou plat 5x0,8 mm
Normes	EN 60728-11, EN 50083-2
Clapet de câble	Rebattable et imperdable
Vis de serrage	À l’épreuve de court-circuits
Installation	Intérieur, endroits secs, par technicien qualifié
Dimensions (estimées)	80 x 80 x 30 mm
Poids (estimé)	50 g

FOIRE AUX QUESTIONS - ESD 52 KATHREIN

Quelle est la plage de fréquence de la prise murale ESD 52 ?

La prise ESD 52 couvre une plage de fréquence de 5 à 2400 MHz, adaptée aux signaux TV, radio et satellite.

Cette prise peut-elle être utilisée dans un système à un seul câble ?

Oui, elle est conçue pour les systèmes à un seul câble (Einkabelsystem) et permet l'alimentation à distance via le connecteur TV.

Quels types de montage sont possibles ?

Le montage peut être effectué sous crépi ou en saillie, à l'aide de vis ou de griffes. Un clapet de câble rebattable facilite l'installation.

Faut-il une résistance de terminaison ?

Pour une terminaison correcte, utilisez une résistance à séparation capacitive comme le modèle ERA 14 de Kathrein.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un couteau ou d'une aide à dénuder, et d'un tournevis Philips n°1 ou plat 5x0,8 mm.

Cette prise est-elle adaptée à une installation extérieure ?

Non, l'installation doit être réalisée uniquement à l'intérieur dans un endroit sec.

Comment éviter un court-circuit lors du montage ?

Veillez à n'endommager ni la tresse extérieure ni le conducteur intérieur. Aucun fil de la tresse ne doit toucher le conducteur intérieur.

Quelle est la norme de connecteur utilisée ?

Le raccordement est conforme aux normes DIN 45325 et IEC 61169-2.

Puis-je connecter plusieurs téléviseurs avec cette prise ?

Oui, grâce aux coupleurs directionnels intégrés, le découplage entre abonnés est élevé, permettant de connecter plusieurs récepteurs.

Où trouver la notice complète en français ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

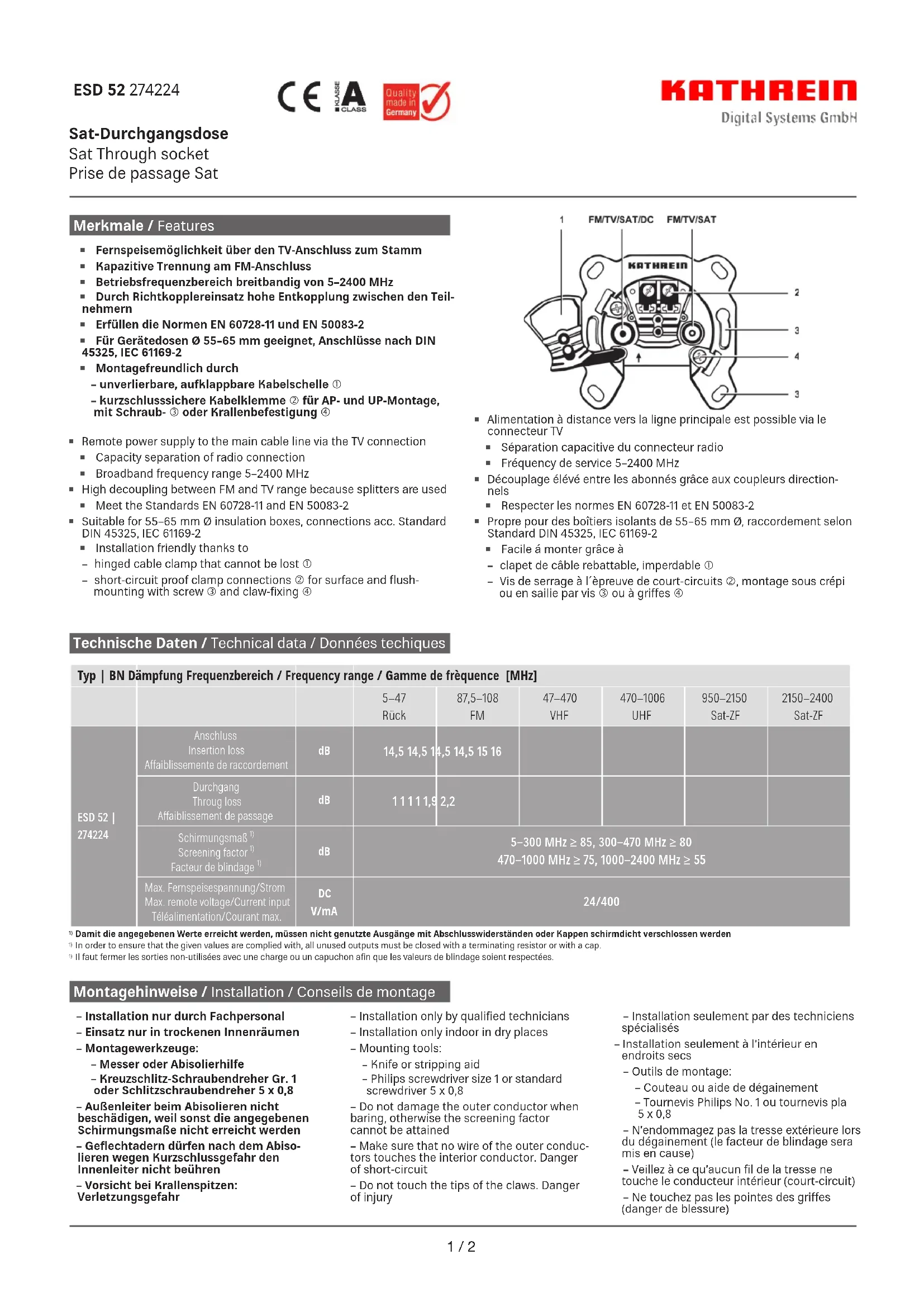

MODE D'EMPLOI ESD 52 KATHREIN

• Alimentation à distance vers la ligne principale est possible via le connecteur TV ■ Séparation capacitive du connecteur radio ■ Fréquency de service 5-2400 MHz ■ Découplage élevé entre les abonnés grâce aux coupleurs directionnels ■ Respecter les normes EN 60728-11 et EN 50083-2 ■ Propre pour des boîtiers isolants de 55–65 mm ∅, raccordement selon Standard DIN 45325, IEC 61169-2 ■ Facile á monter grâce à
• clapet de câble rebattable, imperdable ①
• Vis de serrage à l'èpreuve de court-circuits ②, montage sous crépi ou en sailie par vis ③ ou à griffes ④

Montagehinweise / installation / conseils de montage

• Installation only by qualified technicians
• Installation only indoor in dry places
• Mounting tools:
• Knife or stripping aid
• Philips screwdriver size 1 or standard screwdriver 5 × 0,8
• Do not damage the outer conductor when baring, otherwise the screening factor cannot be attained
• Make sure that no wire of the outer conductors touches the interior conductor. Danger of short-circuit
• Do not touch the tips of the claws. Danger of injury
• Installation seulement par des techniciens spécialisés
• Installation seulement à l'intérieur en endroits secs
• Outils de montage:
• Couteau ou aide de dégainement
• Tournevis Philips No. 1 ou tournevis pla 5 x 0,8
• N'endommagez pas la tresse extérieure lors du dégainement (le facteur de blindage sera mis en cause)
• Veillez à ce qu'aucun fil de la tresse ne touche le conducteur intérieur (court-circuit)
• Ne touchez pas les pointes des griffes (danger de blessure)

Anwendungsbeispiele / example installation / exemples d'utilisation

Einkabelsystem / Single-cable system / Système utilisant un seul câble

Einzelanlage / Individual system / Système de réception individuelle

