ESC 30 - Prise murale KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Kathrein
Modèle	ESC 30
Type de produit	Prise murale satellite triple (TV, Radio, Sat)
Catégorie	Prise murale
Poids unitaire	Environ 106 g
Dimensions	Adaptée aux boîtiers de ∅ 55-65 mm
Alimentation	Passage de tension continue max 24 V / 320 mA, compatible signal 22 kHz et DiSEqC™
Tension d'alimentation	Non applicable (passive)
Fréquences TV	47-68 MHz (Bande I) / 125-862 MHz (VHF/UHF)
Fréquences Radio	87,5-108 MHz (FM)
Fréquences Satellite	950-2400 MHz (Sat-ZF)
Atténuation TV	1 dB (typique)
Atténuation Radio	2 dB (typique)
Atténuation Sat	1 dB (typique)
Raccordements	TV : IEC mâle, Radio : IEC femelle, Sat : F femelle
Matériau du boîtier	Moulé sous pression
Fixation	Par vis et griffes, adaptée aux boîtiers de ∅ 55-65 mm
Collier de serrage	Imperdable, à ouverture facile
Compatibilité	Compatible avec tous les programmes d'installation courants, plaques ESZ 53 et cadre ESZ 50
Conformité	EN 60728-11, EN 50083-2
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par spécialiste uniquement, à l'intérieur en endroits secs. Ne pas endommager le conducteur extérieur.
Réparabilité	Non réparable par l'utilisateur. Pièces détachées disponibles via service après-vente.
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - ESC 30 KATHREIN

Comment installer la prise murale ESC 30 ?

L'installation doit être réalisée par un spécialiste. Utilisez un couteau ou un outil de dégainement et un tournevis Philips No. 1 ou plat 5x0,8 mm. Veillez à ne pas endommager le conducteur extérieur et à éviter tout contact entre les fils de tresse et le conducteur intérieur. Fixez la prise sur un boîtier de ∅ 55-65 mm à l'aide des vis et griffes.

Quels sont les types de raccordement disponibles ?

La prise ESC 30 dispose de trois sorties : TV (IEC mâle), Radio (IEC femelle) et Sat (F femelle).

Quelle est la plage de fréquence pour la TV ?

La plage de fréquence TV est de 47-68 MHz (Bande I) et 125-862 MHz (VHF/UHF).

Puis-je utiliser la prise ESC 30 avec un système DiSEqC ?

Oui, la prise ESC 30 supporte le passage de signaux DiSEqC™, ainsi que les signaux 22 kHz et le passage de tension continue jusqu'à 24 V / 320 mA.

Quel est le poids de la prise ?

Le poids unitaire est d'environ 106 g (lot de 50 unités pèse 5,3 kg).

Cette prise est-elle compatible avec les boîtiers encastrés ?

Oui, elle est adaptée aux boîtiers de diamètre 55-65 mm et se fixe par vis et griffes.

Quels accessoires sont recommandés ?

La prise peut être combinée avec la plaque de recouvrement ESZ 53 (réf. 274228) et le cadre pour montage en saillie ESZ 50 (réf. 274226).

Comment nettoyer la prise murale ESC 30 ?

Nettoyez-la avec un chiffon sec et doux. N'utilisez jamais de produits abrasifs ou de solvants.

Quelle est la garantie de ce produit ?

La garantie standard est de 2 ans. Conservez la facture d'achat pour toute réclamation.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et les câbles. Si le problème persiste, contactez un installateur spécialisé ou le service après-vente Kathrein. Ne tentez pas de réparer vous-même la prise.

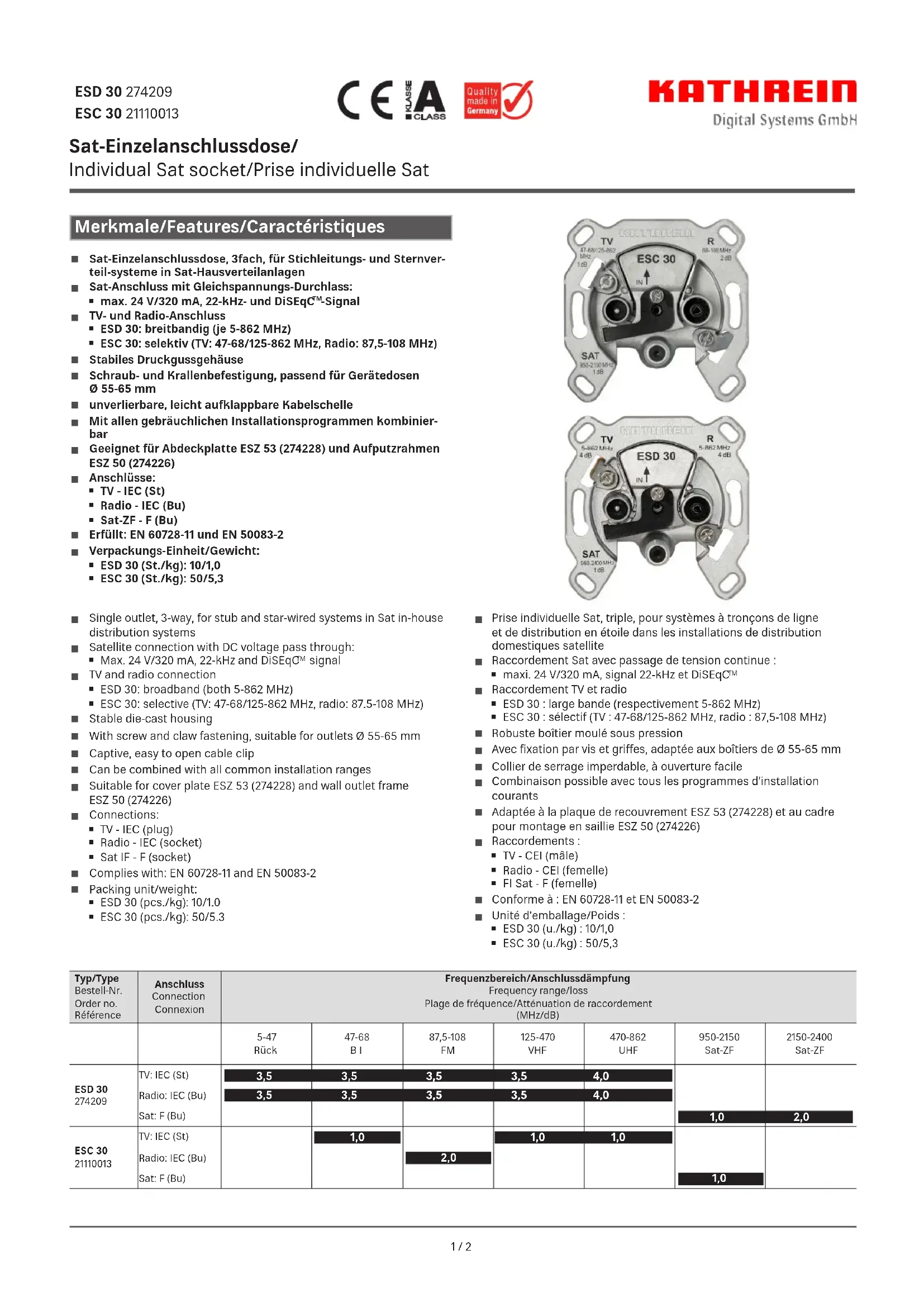

MODE D'EMPLOI ESC 30 KATHREIN

Merkmale/Features/Caractéristiques

■ Prise individuelle Sat, triple, pour systèmes à tronçons de ligne et de distribution en étoile dans les installations de distribution domestiques satellite ■ Raccordement Sat avec passage de tension continue : ■ maxi. 24 V/320 mA, signal 22-kHz et DiSEqC™ ■ Raccordement TV et radio ■ ESD 30 : large bande (respectivement 5-862 MHz) ■ ESC 30 : sélectif (TV : 47-68/125-862 MHz, radio : 87,5-108 MHz) ■ Robuste boîtier moulé sous pression Avec fixation par vis et griffes, adaptée aux boîtiers de ∅ 55-65 mm ■ Collier de serrage imperdable, à ouverture facile ■ Combinaison possible avec tous les programmes d'installation courants ■ Adaptée à la plaque de recouvrement ESZ 53 (274228) et au cadre pour montage en saillie ESZ 50 (274226) Raccordements : ■ TV - CEI (mâle) ■ Radio - CEI (femelle) ■ FI Sat - F (femelle) ■ Conforme à : EN 60728-11 et EN 50083-2 ■ Unité d'emballage/Poids : ■ ESD 30 (u./kg) : 10/1,0 ■ ESC 30 (u./kg) : 50/5,3

Typ/TypeBestell-Nr.Order no.Référence	AnschlussConnectionConnexion	Frequenzbereich/AnschlussdämpfungFrequency range/lossPlage de fréquence/Atténuation de raccordement(MHz/dB)
		5-47Rück	47-68BI	87,5-108FM	125-470VHF	470-862UHF	950-2150Sat-ZF	2150-2400Sat-ZF
ESD 30274209	TV: IEC (St)	3,5	3,5	3,5	3,5	4,0
	Radio: IEC (Bu)	3,5	3,5	3,5	3,5	4,0
	Sat: F (Bu)						1,0	2,0
ESC 3021110013	TV: IEC (St)		1,0		1,0	1,0
	Radio: IEC (Bu)			2,0
	Sat: F (Bu)						1,0

Montagehinweise/Mounting instructions/Conseils de montage

• Do not damage the outer conductor when baring, as otherwise the screening factor cannot be attained
• Make sure that no wire of the outer conductor touches the inner conductor. Short-circuit hazard!
• Do not touch the tips of the claws. Risk of injury
• Installation seulement par des spécialistes
• Installation seulement à l'intérieur en endroits secs
• Outils de montage:
• Couteau ou aide de dégainement
• Tournevis Philips No. 1 ou tournevis plat 5 x 0,8
• N'endommager pas le conducteur de pha se lors du dégainement (le facteur de blin dage sera mis en cause)
• Veillez à ce qu'aucun fil de la tresse ne touche le conducteur intérieur (court-circuit)
• Ne touchez pas les pointes des griffes (Danger de blessure)
