| Type de produit | Prise murale |
| Marque | Kathrein |
| Modèle | ESE 10 |
| Gamme de fréquences | 4 à 2400 MHz |
| Application | CATV/MATV et réseaux d'immeuble satellite sans alimentation DC |
| Normes | EN 60728-11 et EN 50083-2 |
| Découplage | Élevé entre connecteurs grâce à deux coupleurs directionnels |
| Type de montage | Sous crépi ou en saillie par vis ou à griffes |
| Outils de montage | Couteau ou aide de dégainement, tournevis cruciforme n°1 ou tournevis plat 5×0,8 |
| Dimensions (estimées) | 80 × 80 × 40 mm |
| Poids (estimé) | 100 g |
| Alimentation | Aucune (passive) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs. |
| Sécurité | Installation uniquement par du personnel spécialisé en intérieur sec. Ne pas endommager la tresse extérieure lors du dégainement. |
| Informations générales | Prise large bande à faible perte de passage pour systèmes en boucle. Sorties non utilisées doivent être fermées avec une charge ou un capuchon. |
FOIRE AUX QUESTIONS - ESE 10 KATHREIN
Questions des utilisateurs sur ESE 10 KATHREIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Prise murale au format PDF gratuitement ! Retrouvez votre notice ESE 10 - KATHREIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ESE 10 de la marque KATHREIN.
MODE D'EMPLOI ESE 10 KATHREIN

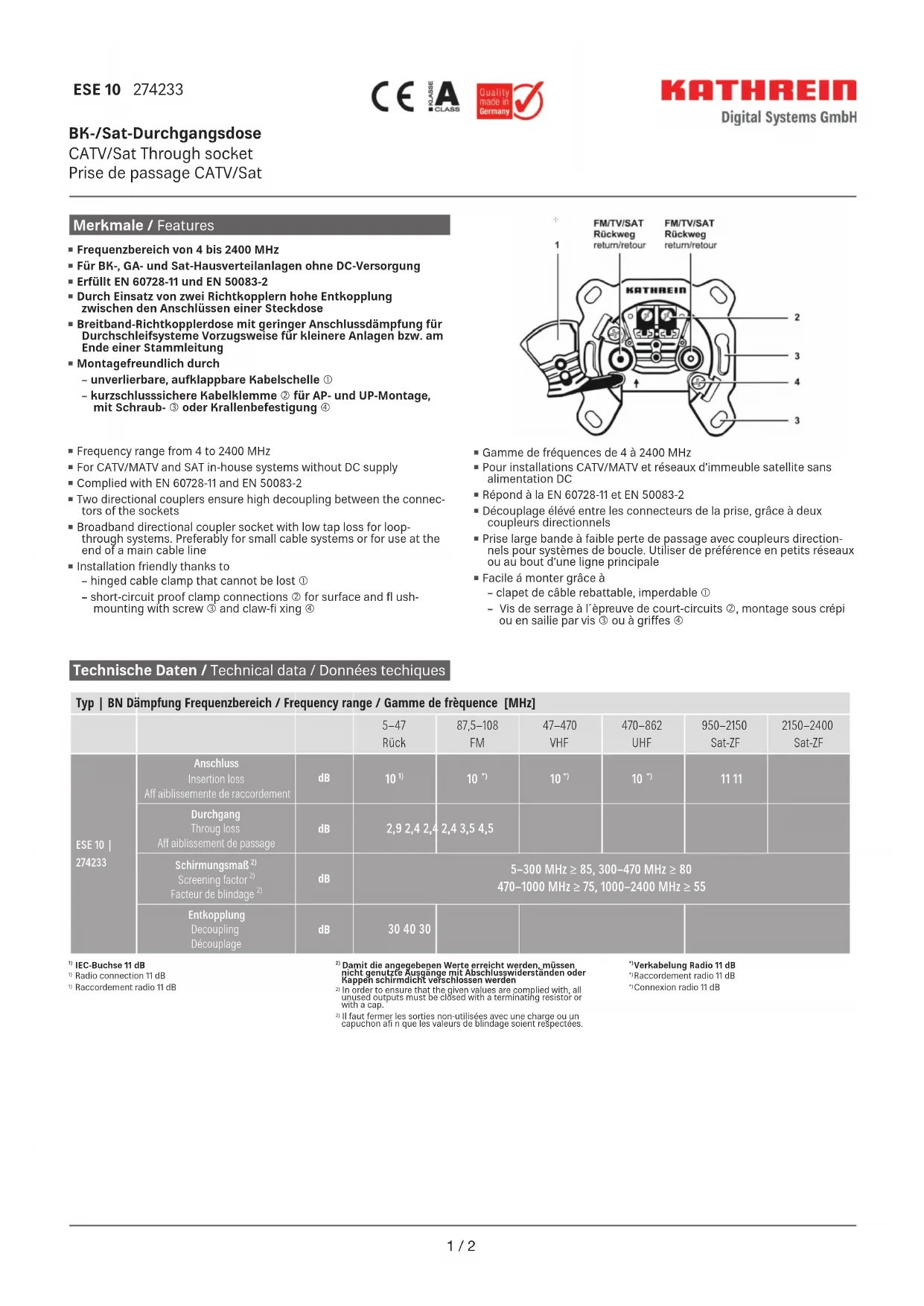

■ Gamme de fréquences de 4 à 2400 MHz ■ Pour installations CATV/MATV et réseaux d'immeuble satellite sans alimentation DC ■ Répond à la EN 60728-11 et EN 50083-2 ■ Découplage élevé entre les connecteurs de la prise, grâce à deux coupleurs directionnels - Prise large bande à faible perte de passage avec coupleurs directionnels pour systèmes de boucle. Utiliser de préférence en petits réseaux ou au bout d'une ligne principale ■ Facile á monter grâce à - clapet de câble rebattable, imperdable ① - Vis de serrage à l'èpreuve de court-circuits ②, montage sous crépi ou en sailie par vis ③ ou à griffes ④
2) Il faut fermer les sorties non-utilisées avec une charge ou un capuchon afi n que les valeurs de blindage soient respectées.
*)Verkabelung Radio 11 dB
Montagehinweise / installation / conseils de montage
- Installation nur durch Fachpersonal
- Einsatz nur in trockenen Innenräumen
- Montagewerkzeuge:
- Messer oder Abisolierhilfe
- Kreuzschlitz-Schraubendreher Gr. 1 oder Schlitzschraubendreher 5 x 0,8
- Außenleiter beim Abisolieren nicht beschädigen, weil sonst die angegebenen Schirmungsmaße nicht erreicht werden
- Gefl echtadern dürfen nach dem Abisolieren wegen Kurzschlussgefahr den Innenleiter nicht beühren
- Vorsicht bei Krallenspitzen: Verletzungsgefahr
- Installation only by qualified technicians
- Installation only indoor in dry places
- Mounting tools:
- Knife or stripping aid
- Philips screwdriver size 1 or standard screwdriver 5 × 0,8
- Do not damage the outer conductor when baring, otherwise the screening factor cannot be attained
- Make sure that no wire of the outer conductors touches the interior conductor. Danger of short-circuit
- Do not touch the tips of the claws. Danger of injury
- Installation seulement par des techniciens spécialisés
- Installation seulement à l'intérieur en endroits secs
- Outils de montage:
- Couteau ou aide de dégainement
- Tournevis Philips No. 1 ou tournevis pla 5 x 0,8
- N'endommagez pas la tresse extérieure lors du dégainement (le facteur de blindage sera mis en cause)
- Veillez à ce qu'aucun fi l de la tresse ne touche le conducteur intérieur (court-circuit)
- Ne touchez pas les pointes des griff es (danger de blessure)

