Type de produit	Prise murale pour signaux TV/SAT
Marque	Kathrein
Modèle	ESD 85
Gamme de fréquences	TV : 47-862 MHz, SAT : 950-2400 MHz, Rf : 87,5-108 MHz
Affaiblissement de raccordement (TV/SAT)	0,5 dB (47-862 MHz) / 1,0 dB (950-2400 MHz)
Facteur de blindage	≥85 dB (5-300 MHz), ≥80 dB (300-470 MHz), ≥75 dB (470-1000 MHz), ≥55 dB (1000-2400 MHz)
Téléalimentation	24 V DC / 400 mA max (via ligne TV/SAT)
Technologie	SMD (CMS) haute qualité
Dimensions (approx.)	85 x 85 x 30 mm
Poids (approx.)	100 g
Matériau du boîtier	Plastique ignifugé
Type de montage	Sous crépi ou en saillie : par vis ou griffes
Nombre de sorties	2 (TV et SAT)
Protection contre les courts-circuits	Serre-câble protégé
Température de fonctionnement	-20 °C à +55 °C
Conformité aux normes	Directive 89/336/CE (CEM)
Utilisation prévue	Réseaux d'antenne individuelle, lignes de branchement, réseaux d'immeuble et satellite
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas endommager le conducteur de phase lors du dégainement. Éviter tout contact des brins de tresse avec le conducteur intérieur.

FOIRE AUX QUESTIONS - ESD 85 KATHREIN

Quels types de câbles puis-je utiliser avec la prise murale Kathrein ESD 85 ?

Utilisez des câbles coaxiaux adaptés aux fréquences TV/SAT (jusqu'à 2400 MHz). Respectez les longueurs maximales recommandées pour éviter les pertes de signal. Veillez à ce que le dégainement n'endommage pas le conducteur intérieur ni la tresse de blindage.

Comment installer correctement la prise ESD 85 ?

L'installation peut se faire sous crépi ou en saillie. Pour le montage sous crépi, utilisez les vis fournies (③). Pour le montage en saillie, utilisez les griffes (④). Avant de fixer, dénudez le câble avec précaution en respectant les conseils de montage : utilisez un couteau ou un outil de dégainement, et un tournevis Philips n°1 ou plat 5x0,8 mm.

Puis-je alimenter un LNB via la prise ESD 85 ?

Oui, la prise dispose d'une fonction de téléalimentation (remote power). Elle peut fournir jusqu'à 24 V DC/400 mA via la ligne TV/Sat. Cela permet d'alimenter un LNB ou un préamplificateur sans source d'alimentation externe supplémentaire.

Quelle est la perte de signal introduite par la prise ESD 85 ?

L'affaiblissement de raccordement (tap loss) est très faible : 0,5 dB dans les bandes TV (47-862 MHz) et 1,0 dB dans les bandes SAT (950-2400 MHz) et Rf (87,5-108 MHz). Cela garantit une qualité de signal optimale.

La prise ESD 85 est-elle compatible avec les systèmes satellite et terrestre ?

Oui, elle est conçue pour les deux. Elle couvre les fréquences TV terrestres (47-862 MHz) et satellite (950-2400 MHz), ainsi que la bande Rf (87,5-108 MHz) pour la radio FM. Elle est idéale pour les installations individuelles ou collectives.

Que faire si la prise ne fonctionne pas après installation ?

Vérifiez d'abord la connexion du câble : assurez-vous que le conducteur intérieur est bien en contact et qu'aucun fil de tresse ne touche le conducteur central (risque de court-circuit). Contrôlez également la polarité de la téléalimentation et que l'alimentation du LNB est active. Si le problème persiste, consultez un installateur professionnel.

Puis-je utiliser la prise ESD 85 pour une installation en étoile ?

Oui, elle est adaptée aux réseaux en étoile, notamment pour les immeubles. Elle peut être utilisée comme prise terminale ou dérivation. Pour les sorties non utilisées, il est conseillé de les fermer avec des charges terminales ou des capuchons pour maintenir les performances de blindage.

Quel outil est nécessaire pour le montage de la prise ?

Vous aurez besoin d'un couteau ou d'un outil de dégainement pour préparer le câble, d'un tournevis Philips n°1 ou d'un tournevis plat 5x0,8 mm pour serrer les vis. Manipulez avec précaution pour ne pas endommager le blindage.

Quelles sont les précautions de sécurité à respecter ?

Ne touchez pas les pointes des griffes (risque de blessure). Lors du dégainement, veillez à ne pas endommager le conducteur de phase, car cela dégraderait le facteur de blindage. Assurez-vous qu'aucun fil de la tresse ne touche le conducteur intérieur pour éviter un court-circuit.

Comment nettoyer la prise murale ESD 85 ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de produits chimiques, alcool ou nettoyants abrasifs, car ils pourraient endommager le boîtier ou les contacts. Débranchez tout câble avant le nettoyage.

MODE D'EMPLOI ESD 85 KATHREIN

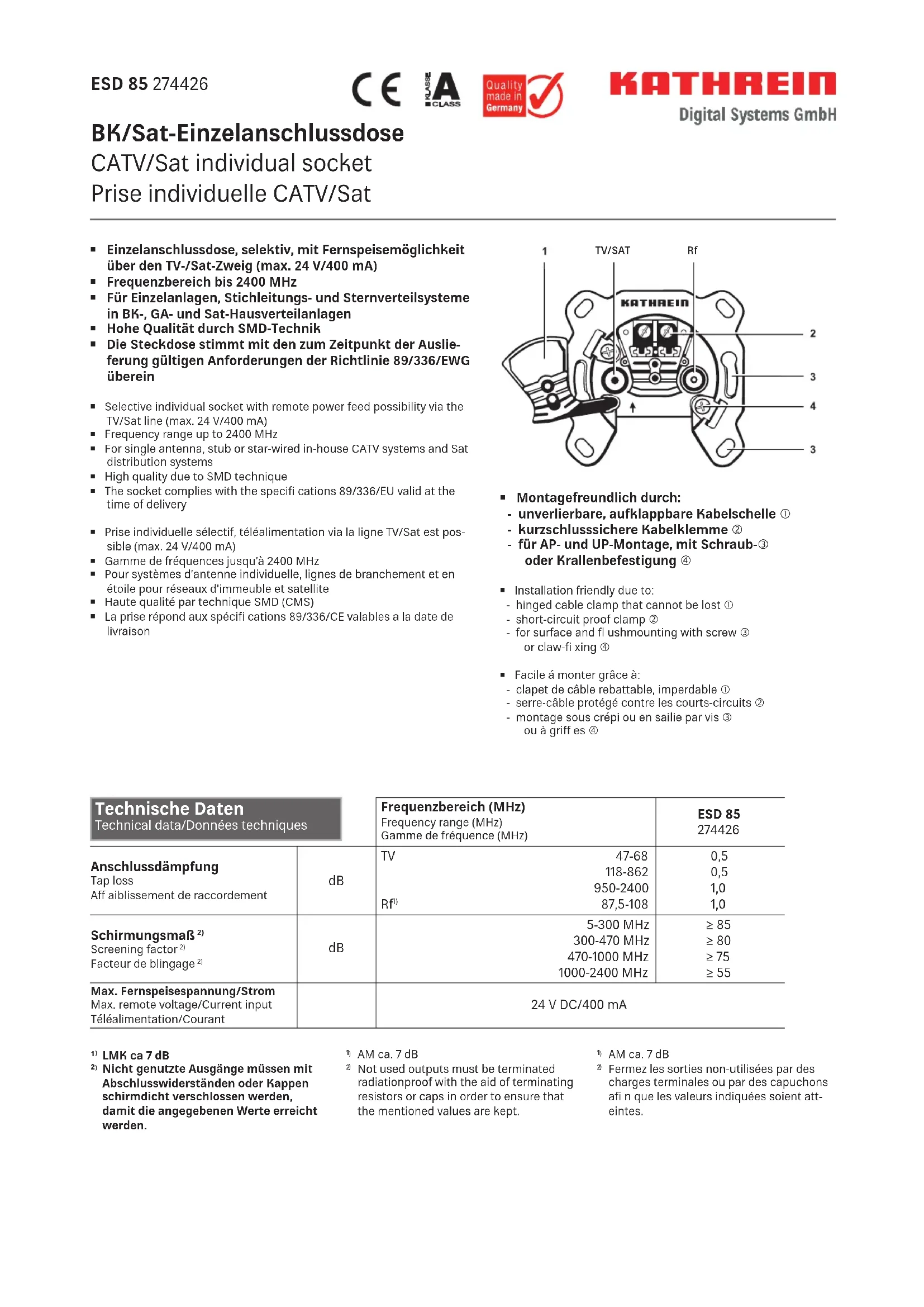

■ Prise individuelle sélectif, téléalimentation via la ligne TV/Sat est possible (max. 24 V/400 mA)

■ Gamme de fréquences jusqu'à 2400 MHz

- Pour systèmes d'antenne individuelle, lignes de branchement et en étoile pour réseaux d'immeuble et satellite

■ Haute qualité par technique SMD (CMS)

- La prise répond aux spécifi cations 89/336/CE valables a la date de livraison

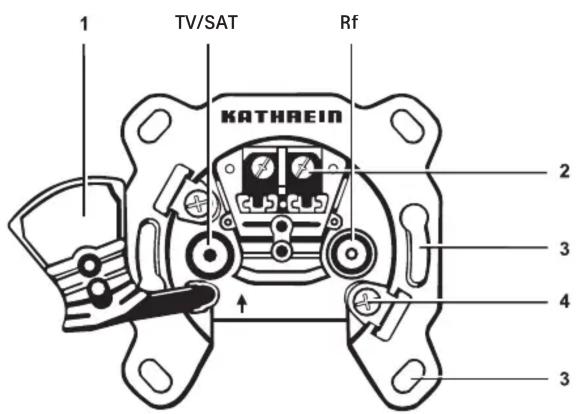

1 TV/SAT Rf KATHAEIN 2 3 4 3

- serre-câble protégé contre les courts-circuits ②

- montage sous crépi ou en sailie par vis ③ ou à griff es ④

Technische DatenTechnical data/Données techniques		Frequenzbereich (MHz)Frequency range (MHz)Gamme de fréquence (MHz)	ESD 85274426
AnschlussdämpfungTap lossAff aiblissement de raccordement	dB	TV47-68118-862950-240087,5-108	0,50,51,01,0
		Rf^1)
Schirmungsmaß^2) Screening factor ^2) Facteur de blingage ^2)	dB	5-300 MHz300-470 MHz470-1000 MHz1000-2400 MHz	≥ 85≥ 80≥ 75≥ 55
Max. Fernspeisespannung/StromMax. remote voltage/Current inputTéléalimentation/Courant		24 V DC/400 mA

2) Fermez les sorties non-utilisées par des charges terminales ou par des capuchons afi n que les valeurs indiquées soient atteintes.

Anwendungsbeispiel / Example installation / Exemple d'utilisation
