Type de produit	Prise murale large bande
Marque	Kathrein
Modèle	ESD 44
Gamme de fréquences	5 – 2400 MHz
Normes	89/336/CEE, IEC 169-2
Conducteur de courant continu (TV)	Non (réservé au modèle ESD 84)
Découplage entre abonnés	Élevé (grâce à des coupleurs directionnels)
Installation	Par un professionnel, en intérieur sec
Montage	Sous crépi ou en saillie (vis ou griffes)
Boîtier compatible	Diamètre 55 – 65 mm
Outils de montage	Couteau ou dénudeur, tournevis cruciforme ou plat
Matériau	Plastique ignifuge (estimation)
Dimensions (L x l x H)	85 x 85 x 40 mm (estimation)
Poids	150 g (estimation)
Alimentation	Passive (aucune)
Consommation électrique	0 W
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par un spécialiste ; risque de court-circuit si la tresse touche l'âme
Réparabilité	Pièces détachées disponibles chez le fabricant

FOIRE AUX QUESTIONS - ESD 44 KATHREIN

Quelle est la gamme de fréquences de la prise Kathrein ESD 44 ?

La prise ESD 44 couvre la gamme de fréquences de 5 à 2400 MHz, adaptée aux signaux TV, FM et satellite.

Puis-je installer la prise ESD 44 moi-même ?

Non, l'installation doit être effectuée par un professionnel qualifié. Le montage est réservé aux endroits secs à l'intérieur.

Quels types de câbles puis-je utiliser avec cette prise ?

La prise est compatible avec les câbles coaxiaux standards selon la norme IEC 169-2. Utilisez un câble adapté à la gamme de fréquences.

La prise ESD 44 supporte-t-elle le passage du courant continu ?

Non, le passage du courant continu (24 V/400 mA, signal 22 kHz, DiSEqC) n'est disponible que sur le modèle ESD 84. Pour l'ESD 44, utilisez un injecteur séparé si nécessaire.

Quels outils sont nécessaires pour le montage ?

Il vous faut un couteau ou un outil de dénudage, et un tournevis cruciforme (taille 1) ou un tournevis plat (5 x 0,8 mm).

Comment fixer la prise sur le mur ?

La prise peut être montée sous crépi ou en saillie. Utilisez les vis fournies pour le montage vissé, ou les griffes pour un montage à griffes. Attention aux pointes des griffes (risque de blessure).

Que faire si la tresse du câble touche l'âme intérieure ?

Cela provoquerait un court-circuit. Veillez à ce qu'aucun fil de la tresse ne touche le conducteur intérieur après dénudage.

Le facteur de blindage est-il affecté si j'endommage le conducteur extérieur ?

Oui, ne pas endommager le conducteur extérieur (tresse) lors du dénudage, sinon le facteur de blindage annoncé ne sera pas atteint.

Quelle est la profondeur du boîtier encastré nécessaire ?

La prise est conçue pour des boîtiers isolants d'un diamètre de 55 à 65 mm. Assurez-vous que le boîtier est adapté.

Où puis-je trouver la notice détaillée de l'ESD 44 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI ESD 44 KATHREIN

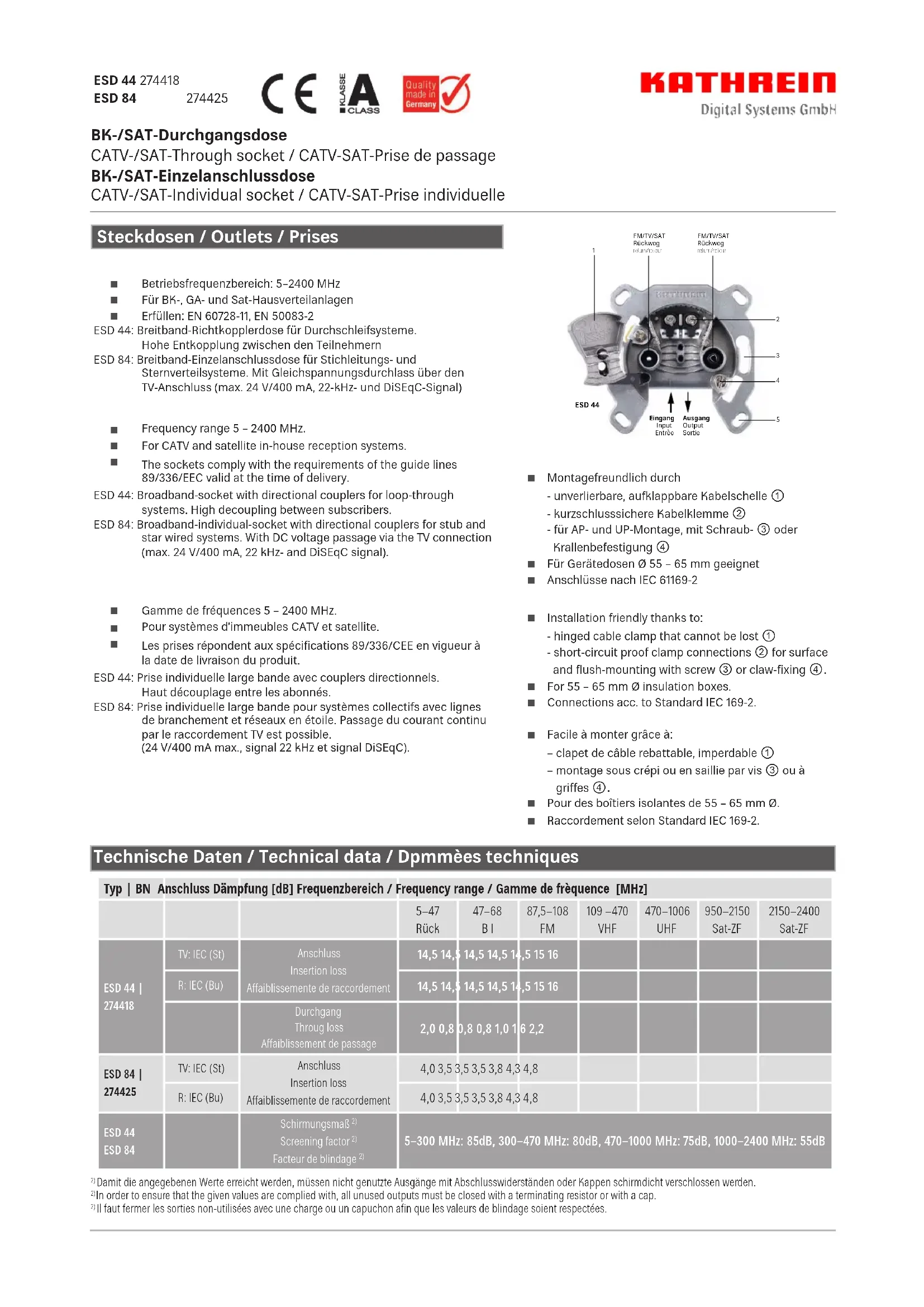

■ Gamme de fréquences 5 – 2400 MHz. Pour systèmes d'immeubles CATV et satellite. Les prises répondent aux spécifications 89/336/CEE en vigueur à la date de livraison du produit.

ESD 44: Prise individuelle large bande avec couplers directionnels. Haut découplage entre les abonnés.

ESD 84: Prise individuelle large bande pour systèmes collectifs avec lignes de branchement et réseaux en étoile. Passage du courant continu par le raccordement TV est possible. (24 V/400 mA max., signal 22 kHz et signal DiSEqC).

FM/TV/SAT Rückweg return/retour FM/TV/SAT Rückweg return/retour 1 2 3 4 Eingang Input Entrée Ausgang Output Sortie 5 ESD 44

■ Facile à monter grâce à:

• clapet de câble rebattable, imperdable ①
• montage sous crépi ou en saillie par vis ③ ou à griffes ④.

■ Pour des boîtiers isolantes de 55 – 65 mm ∅. ■ Raccordement selon Standard IEC 169-2.

Montagehinweise / mounting instructions / conseils de montage

• Installation nur durch Fachpersonal
• Einsatz nur in trockenen Innenräumen
• Montagewerkzeuge:
• Messer oder Abisolierhilfe
• Kreuzschlitz-Schraubendreher Gr. 1 oder Schlitzschraubendreher 5 x 0,8
• Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden
• Geflechtadern dürfen nach dem Abisolieren wegen Kurzschlussgefahr den Innenleiter nicht berühren
• Vorsicht vor Krallenspitzen: Verletzungsgefahr!
• Installation only by qualified personnel
• Installation only indoor in dry places
• Mounting tools:
• Knife or stripping aid
• Screwdriver for recessed head screws size 1 or flat-bladed screwdriver 5 x 0.8
• Do not damage the outer conductor when baring, as otherwise the screening factor cannot be attained
• Make sure that no wire of the outer conductor touches the inner conductor. Short-circuit hazard!
• Do not touch the tips of the claws. Risk of injury
• Installation seulement par des spécialistes
• Installation seulement à l'intérieur en endroits secs
• Outils de montage:
• Couteau ou aide de dégainement
• Tournevis Philips No. 1 ou tournevis plat 5 x 0,8
• N'endommager pas le conducteur de pha se lors du dégainement (le facteur de blin dage sera mis en cause)
• Veillez à ce qu'aucun fil de la tresse ne touche le conducteur intérieur (court-circuit)
• Ne touchez pas les pointes des griffes (Danger de blessure)

Montage / mounting / montage

1. Möglichkeit / 1st possibility / 1er possibilité
2. Kabel abisolieren.
3. Baring the cable.
4. Enlever l'isolation du câble.
