Type de produit	Moteur de rechange pour ouvre-porte de garage
Marque	Chamberlain
Modèle	041D16242
Tension d'alimentation	120 V CA, 60 Hz
Courant nominal	1,5 A
Type de moteur	Moteur à courant continu 12 V
Performance (couple)	385 po/livre/s (pouces-livres par seconde)
Utilisation	Remplacement du moteur d'origine sur ouvre-porte Chamberlain
Contenu de l'emballage	Assemblage moteur et support (1)
Précautions de sécurité	Débrancher l'alimentation avant toute intervention
Protection requise	Porter des gants et des lunettes de protection
Compatibilité	Conçu pour certains modèles Chamberlain (vérifier la compatibilité)
Réparabilité	Pièce de rechange facile à installer
Entretien	Nettoyer avec un chiffon sec, éviter les solvants
Mise en garde	Contient du plomb (avertissement California Prop 65)
Poids estimé	Environ 1,5 kg
Alimentation de secours	Batterie (non incluse) pour fonctionnement de secours
Type de produit (détail)	Moteur de rechange 12 V pour porte de garage
Langue de la notice	Français (version traduite disponible)
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - 041D16242 CHAMBERLAIN

Comment installer le moteur de rechange 041D16242 ?

Débranchez l'alimentation électrique et la batterie. Suivez les étapes de la notice : retirez l'ancien moteur, installez le nouveau en fixant la chaîne sur la poulie, puis reconnectez les faisceaux de fils et la carte logique. Réinitialisez les paramètres de course et de force.

Quelles sont les précautions de sécurité à prendre ?

Débranchez toujours l'alimentation secteur et la batterie avant toute intervention. Portez des gants et des lunettes de protection. Ne touchez pas au circuit imprimé de la carte logique pour éviter tout dommage.

Quelle est la tension d'alimentation requise ?

Le moteur fonctionne sous 120 V CA, 60 Hz, avec un courant de 1,5 A.

Ce moteur est-il compatible avec tous les ouvre-portes Chamberlain ?

Il est conçu pour certains modèles spécifiques. Vérifiez la compatibilité avec votre ouvre-porte avant l'achat. Le modèle 041D16242 est un moteur de rechange de 12 V.

Que faire si la porte ne fonctionne pas après le remplacement ?

Vérifiez que tous les connecteurs sont bien branchés, notamment les faisceaux de fils sur la carte logique. Consultez le manuel pour réinitialiser les paramètres de course et de force.

Y a-t-il une batterie de secours incluse ?

Non, la batterie n'est pas incluse. Le manuel mentionne de débrancher la batterie existante si présente. Vous pouvez acheter une batterie de secours séparément.

Comment entretenir le moteur ?

Nettoyez-le avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs. Vérifiez périodiquement les connexions.

Le produit contient-il des substances dangereuses ?

Oui, selon l'avertissement California Prop 65, ce produit peut contenir du plomb, reconnu comme cancérigène et toxique pour la reproduction. Manipulez avec précaution.

Quelle est la performance du moteur ?

La performance homologuée est de 385 po/livre/s (pouces-livres par seconde), ce qui correspond au couple du moteur.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

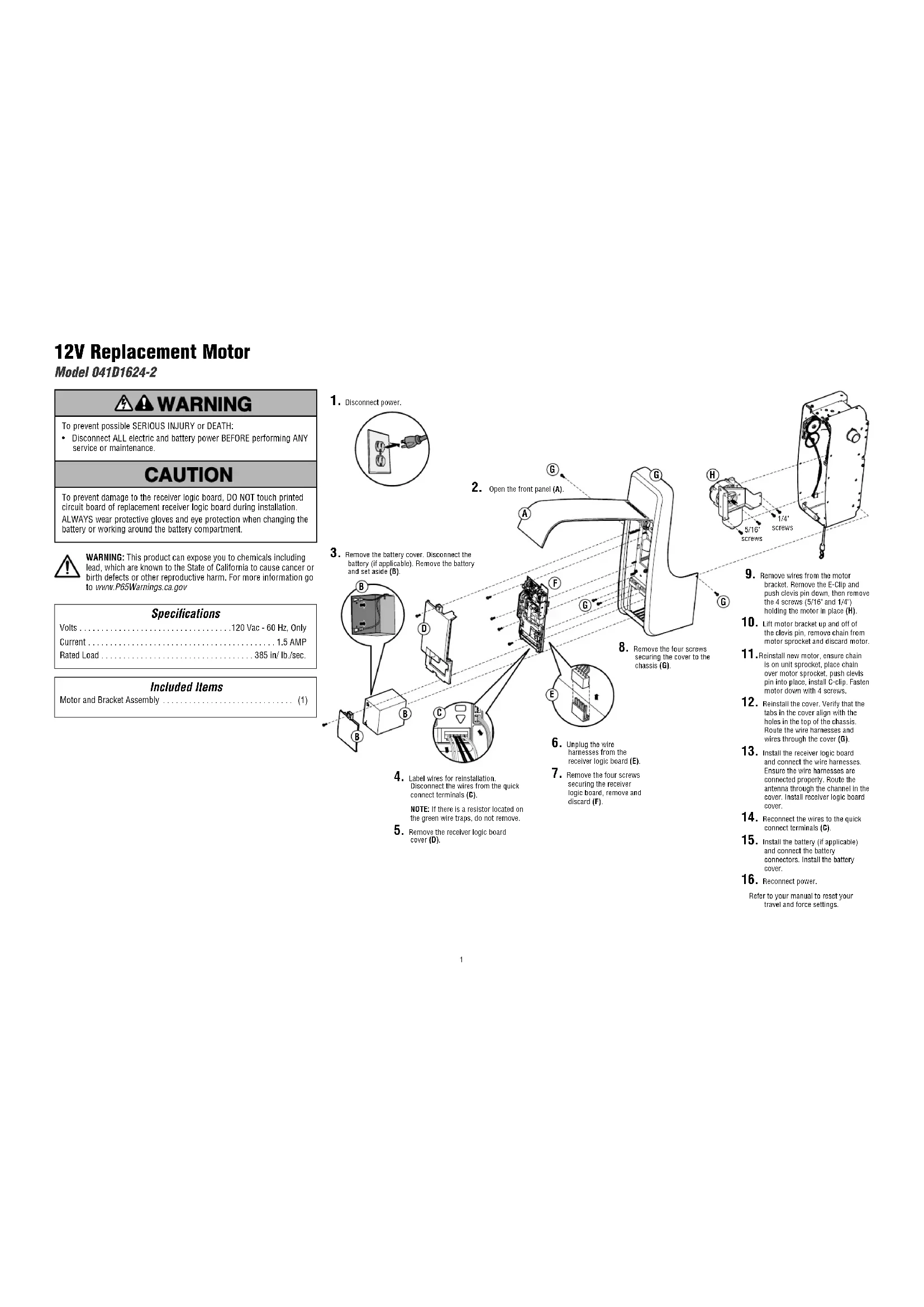

MODE D'EMPLOI 041D16242 CHAMBERLAIN

Moteur de rechange de 12 V

Modèle 041D1624-2

Avertissement

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT: - Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

Attention

Pour empêcher tout dommage à la carte logique du récepteur, NE touchez PAS au circuit imprimé de la carte logique du récepteur de remplacement durant l'installation.

Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www. P65Warnings. ca. gov

Données techniques

Volts	120 Vca - 60 Hz, seulement
Courant	1.5 AMP
Performance homologuée	385 po/livre/s.

Articles inclus

Assemblage du moteur et du support.

(1)

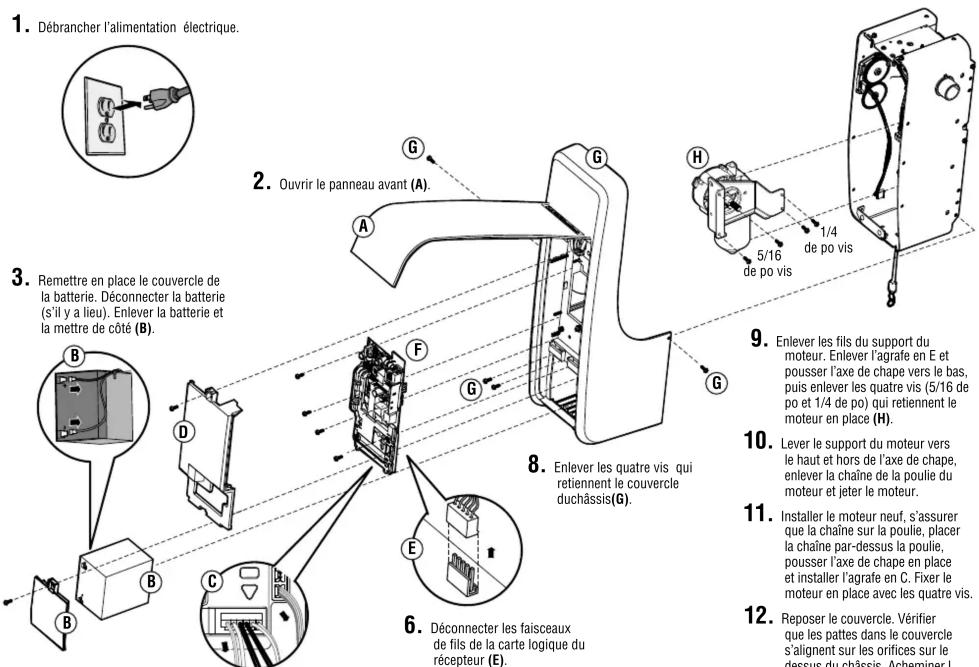

1. Débrancher l'alimentation électrique.

1. Remettre en place le couvercle de la batterie. Déconnecter la batterie (s'il y a lieu). Enlever la batterie et la mettre de côté (B).

1. Étiqueter les fils pour la réinstallation. Raccorder les fils aux bornes à raccordement rapide (C).

REMARQUE : Si une résistance est située sur les trappes de fil vert, ne pas l'enlever.

1. Enlever le couvercle de la carte logique du récepteur (D).
2. Déconnecter les faisceaux de fils de la carte logique du récepteur (E).
3. Enlever les quatre fils qui retiennent la carte logique du récepteur, enlever la carte logique et la jeter (F).
4. Enlever les fils du support du moteur. Enlever l'agrafe en E et pousser l'axe de chape vers le bas, puis enlever les quatre vis (5/16 de po et 1/4 de po) qui retiennent le moteur en place (H).
5. Lever le support du moteur vers le haut et hors de l'axe de chape, enlever la chaîne de la poulie du moteur et jeter le moteur.
6. Installer le moteur neuf, s'assurer que la chaîne sur la poulie, placer la chaîne par-dessus la poulie, pousser l'axe de chape en place et installer l'agrafe en C. Fixer le moteur en place avec les quatre vis.
7. Reposer le couvercle. Vérifier que les pattes dans le couvercle s'alignent sur les orifices sur le dessus du châssis. Acheminer les faisceaux et les fils par le couvercle (G).
8. Installer la carte logique du récepteur et connecter les faisceaux de fils. S'assurer que les faisceaux de fils sont connectés correctement. Réinstaller la carte logique et connecter les faisceaux de câblage. Installer le couvercle de la carte logique du récepteur.
9. Raccorder les fils aux bornes à raccordement rapide (C).
10. Installer la batterie (s'il y a lieu) et connecter les connecteurs de la batterie. Remettre en place le couvercle de la batterie.
11. Reconnecter l'alimentation. Consulter le manuel pour réinitialiser les paramètres de course et de force.
