MODE D'EMPLOI E21302 IFM

Notice d'utilisation Vitre de protection E21302 E21303 80297658 / 00 09 / 2020 FRFR2 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 2 Fonctionnement et caractéristiques 3 3 Fourniture 4 31 E21302 4 32 E21303 4 4 Montage 4 5 Entretien 53

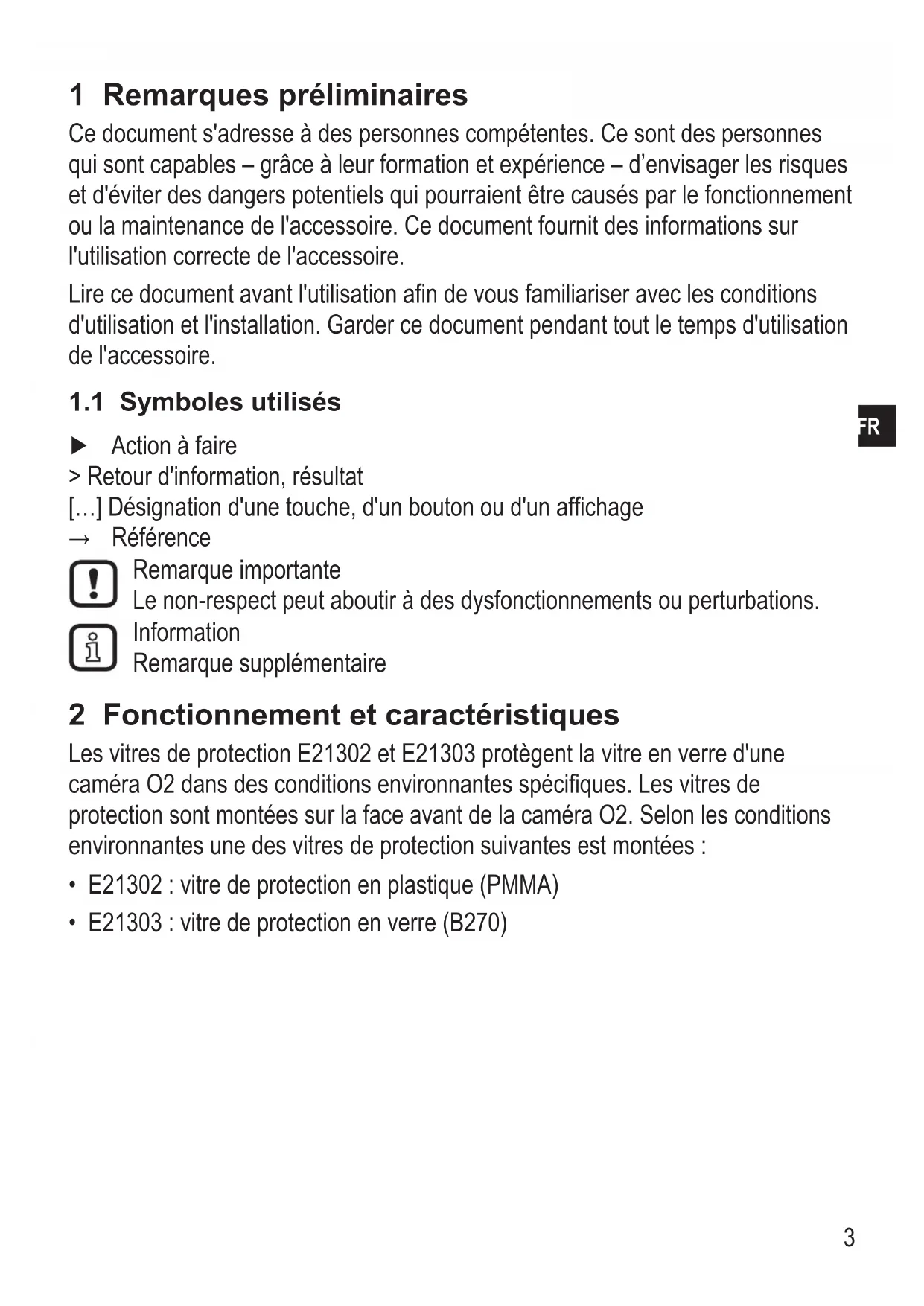

1 Remarques préliminaires Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire Ce document fournit des informations sur l'utilisation correcte de l'accessoire Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation Garder ce document pendant tout le temps d'utilisation de l'accessoire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Fonctionnement et caractéristiques Les vitres de protection E21302 et E21303 protègent la vitre en verre d'une caméra O2 dans des conditions environnantes spécifiques Les vitres de protection sont montées sur la face avant de la caméra O2 Selon les conditions environnantes une des vitres de protection suivantes est montées :

• E21302 : vitre de protection en plastique (PMMA)

• E21303 : vitre de protection en verre (B270)4 3 Fourniture

• 4x vis à tête fraisée M3

• Vitre de protection en verre

• 4x vis à tête fraisée M3

• Notice de montage 4 Montage

Fig 1 : Montage de la vitre de protection sur la caméra O2 1: vis à tête fraisée 2: douille filetée avec entraînement fendu5

Monter la vitre de protection : 1 Nettoyer la face avant de la caméra O2 2 Enlever le film à l'intérieur de la vitre de protection Pour un résultat optimal, n’enlever le film que peu avant le montage 3 Poser la vitre de protection sur la face avant de la caméra O2 4 Serrer les 4 vis à tête fraisée (1) avec une force minimale jusqu'à ce que les têtes de vis ne dépassent plus de la vitre de protection Un endommagement peut se produire si une vis à tête fraisée est trop serrée 5 Serrer les 4 vis à tête fraisée avec un couple de serrage recommandé de 0,9 Nm La vitre de protection est montée 5 Entretien Remplacer la vitre de protection : 1 Desserrer les 4 vis à tête fraisée (1) 2 Soulever uniformément la vitre de protection de la caméra O2 Le joint de la vitre de protection est bien en place sur la caméra O2 et peut se coller au fil du temps Dans ce cas, une force accrue est nécessaire pour soulever la vitre Pour soulever ne pas mettre d'outil entre la vitre de protection et la caméra O2 (par ex tournevis) 3 S'assurer que les douilles filetées 4x avec entraînement fendu (2) sont bien en place Les douilles filetées peuvent se desserrer pendant le démontage des vis à tête fraisée 4 Si les douilles filetées sont desserrées, serrez-les à un couple de serrage de 1

5 Respecter les remarques sur le montage (→ 4 Montage). La vitre de protection est remplacée Le joint de la vitre de protection peut être endommagé en cas de montage et démontage répétés et ainsi perdre son étanchéité
