Type de produit	Alarme de piscine sans fil
Marque	Elektrobock
Modèle	ELBO073
Alimentation émetteur (capteur)	Pile CR123
Alimentation récepteur (sirène)	230 V AC / 50 Hz
Portée maximale (sans obstacles)	300 m
Surface de piscine recommandée	50 à 60 m²
Fonctions principales	Détection de chutes, sirène sans fil, mise en veille, test, réglage de sensibilité
Réglage de sensibilité	3 positions : MIN, CENTRE, MAX
Indicateur LED sirène	État de connexion, batterie faible, apprentissage
Synchronisation	Par bouton au dos de la sirène
Délai de mise en veille après détection	5 secondes (bip de confirmation)
Délai d'activation après mise à l'eau	1 minute sans mouvement
Pièces détachées / accessoires	Répétiteur BZ903, récepteur supplémentaire
Entretien	Huile silicone sur le joint d'étanchéité
Consignes de sécurité	Ne remplace pas la surveillance, respecter les précautions de baignade
Certification	Conforme UE directive 2014/53/UE

FOIRE AUX QUESTIONS - ELBO073 Elektrobock

Comment activer l'alarme ?

Appuyez sur le bouton de l'émetteur pendant plus d'une seconde, puis placez-le sur une surface calme de la piscine. Après 1 minute sans mouvement, l'alarme est active (bip et LED toutes les 10 secondes).

Comment désactiver l'alarme ?

Maintenez enfoncé le bouton avant de l'émetteur pendant environ 3 secondes jusqu'à entendre deux tonalités identiques.

Que faire si la sirène ne réagit pas ?

Vérifiez la synchronisation : appuyez 1,5 seconde sur le bouton arrière de la sirène (diode clignote), puis déclenchez une alarme avec l'émetteur. Si cela échoue, répétez le processus.

Où placer l'émetteur dans la piscine ?

Placez-le dans un coin où les vagues sont les plus intenses, à l'écart de la filtration, et accessible pour allumer/éteindre. Évitez les endroits où le filtrage crée des vagues.

Comment régler la sensibilité de l'alarme ?

Ouvrez l'émetteur en dévissant l'arrière, tournez le bouton : MIN (piscine sans toit), CENTRE (piscine couverte avec filtration), MAX (piscine couverte sans filtration). Refermez bien.

Comment tester le fonctionnement de l'alarme ?

Activez l'émetteur, attendez 1 minute, puis jetez des bouteilles PET attachées dans l'eau pour simuler une chute. Vérifiez que la sirène retentit et que la filtration ne gêne pas.

Que faire en cas de batterie faible ?

Remplacez la pile CR123 de l'émetteur. La sirène clignote rapidement (1×/0,5s) pour indiquer une batterie faible.

Quelle est la portée de l'alarme ?

La portée entre l'émetteur et le récepteur est de 300 mètres en ligne directe sans obstacles. Pour étendre, utilisez un répétiteur BZ903 ou un second récepteur.

Comment entretenir l'émetteur ?

Appliquez de l'huile silicone sur le joint d'étanchéité pour prolonger sa durée de vie et améliorer l'étanchéité contre l'humidité.

L'alarme est-elle adaptée aux grandes piscines ?

Pour une piscine de plus de 50-60 m² ou de forme complexe, il est conseillé d'utiliser plusieurs systèmes d'alarme pour une couverture optimale.

MODE D'EMPLOI ELBO073 Elektrobock

fr Alarme de piscine

Une alarme de piscine sans fil est un dispositif de surveillance électronique qui détecte les chutes d'enfants ou d'animaux dans la piscine, ainsi que des intrusions de personnes indésirables. L'émetteur déclenchera automatiquement la sirène sans fil une fois qu'une détection de tout événement déclenchant des vagues suffi samment grandes sera généré.

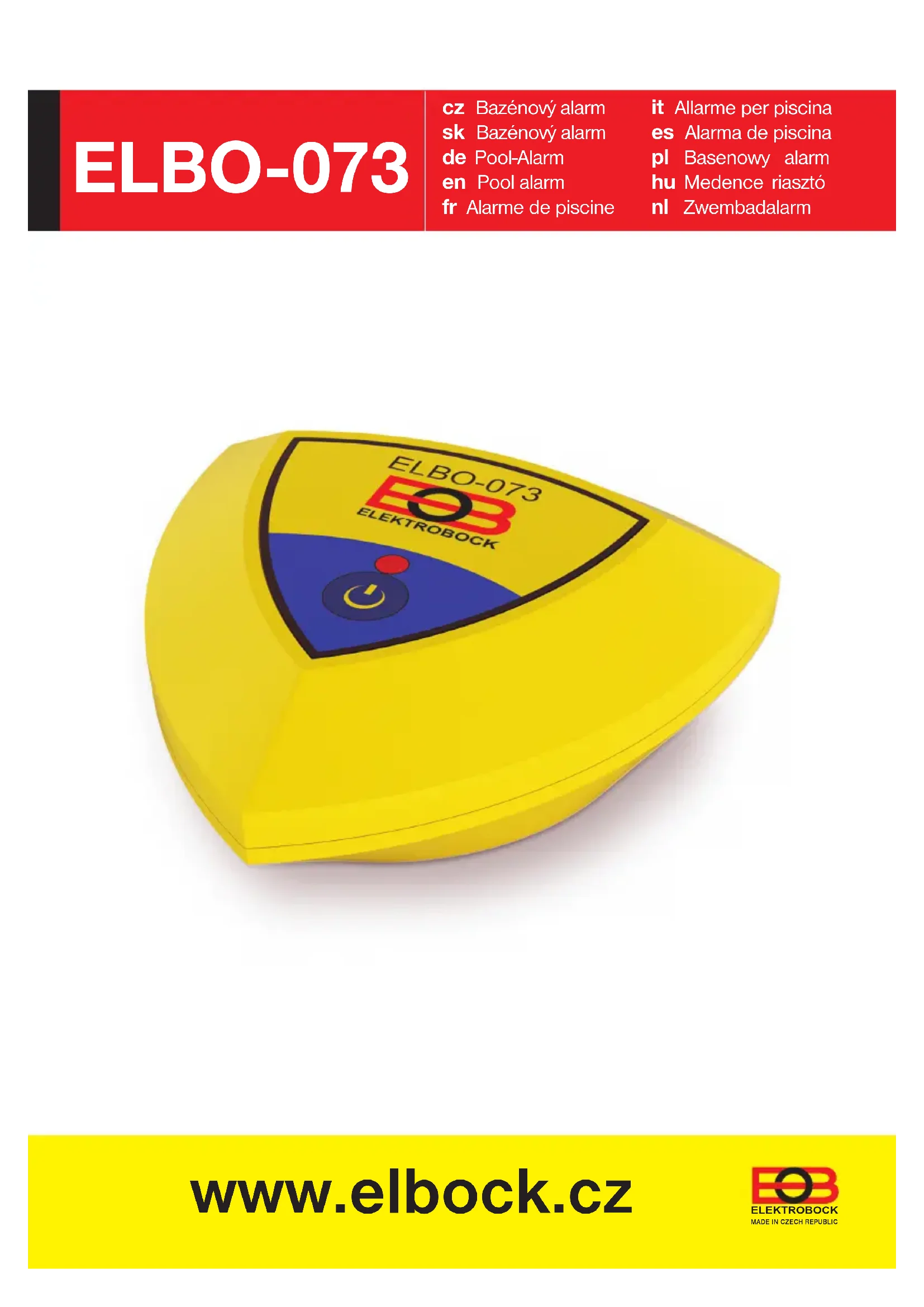

L'émetteur (CAPTEUR) 1 qui fl otte à la surface de la piscine, est alimenté par une pile CR123 et est attaché au bord à un endroit approprié.

Le récepteur (SIRÈNE) 2 qui est connecté à une prise de 230 V AC qui peut se trouver à une distance jusqu'à 300 m de l'émetteur (sans obstacles).

Mise en service:

L'ensemble du système est entièrement fonctionnel (appairé) dès la sortie d'usine. Lors de sa première utilisation, procédez comme suit:

1) Ouvrez l'émetteur en dévissant l'arrière. 3 2) Sur l'émetteur, retirez le ruban isolant de la batterie 4a, placer l'émetteur sur la surface de l'eau 6 et activez le comme ci-dessous. 3) Branchez le récepteur 2 sur une prise 230 V AC/ 50Hz.

Activation/ désactivation de l'alarme: 5

Appuyez sur le bouton de l'émetteur pendant plus d'une seconde et placez-le sur une surface calme de la piscine. Après 1 minute d'absence de mouvement, l'alarme se déclenche, ce qui est signalé par un bip et des impulsions lumineuses toutes les 10 secondes.

Le bouton à l'arrière du récepteur sert uniquement à la synchronisation. Pour désactiver, maintenez le bouton de la face avant enfoncé pendant environ 3 secondes jusqu'à ce qu'une tonalité retentisse (l'extinction est accompagnée de deux tonalités identiques).

MISE EN VEILLE DE L'ALARME: Si l'émetteur détecte un mouvement de niveau, vous disposez de 5 secondes pour mettre l'émetteur en veille (voir ci-dessus) afi n qu'il ne déclenche pas l'alarme. Ce temps est indiqué par un bip.

Emplacement de l'alarme: 6

• Vers un endroit où il y a un risque de chute à l'eau.
• Dans un endroit accessible pour allumer et éteindre le système d'alarme.
• Dans le coin de la piscine où la vague est la plus intense.
• Vers un endroit où le fi ltrage ne produit pas de vagues.

Chaque piscine a des formes différentes et une fi ltration différente, vous ne pouvez donc généralement pas dire quel est le meilleur endroit.

TEST D'alarme:

1) Appuyez sur le bouton de l'émetteur pendant 1 seconde et placez-le sur la surface de l'eau calme. 2) S'il ne détecte aucun mouvement dans un délai d'une minute, il s'activera (signalé LED bipante et clignotante). 3) Testez l'alarme en jetant des bouteilles en PET attachées dans l'eau. 4) Vérifi ez que la fi Itration n'affecte pas l'alarme. Si c'est le cas, changez l'emplacement ou sensibilité. 5) En même temps, essayez de voir si vous êtes à portée du signal de la sirène, qui doit retentir lorsque des ondes sont détectées lors du test. Si la portée du signal est insuffi sante, il est possible d'utiliser un répétiteur (BZ903). Vous pouvez également acheter un deuxième récepteur pour couvrir toute la maison.

Réglage de la sensibilité de l'alarme:

1) Ouvrez l'émetteur en dévissant l'arrière. 3 2) Tournez le bouton 4b vers la droite pour augmenter la sensibilité MIN (pour les piscines sans toit), CENTRE (sensibilité standard, pour piscines couvertes avec filtration), MAX (pour une sensibilité maximale, pour piscines couvertes sans filtration). 3) Après le réglage, vérifiez qu'il n'y a pas d'eau à l'intérieur et serrez fermement le couvercle arrière. Serrez de manière à ce que la flèche sur le couvercle soit perpendiculaire à la ligne (le serrage s'effectue dans le sens des aiguilles d'une montre). 3

Synchronisation:

L'émetteur est relié au récepteur (la sirène) en usine. Vous pouvez vérifier cela en insérant la sirène dans une prise de courant et en déclenchant l'alarme à l'aide de l'émetteur. Si la sirène ne répond pas, synchronisez les appareils à nouveau:

1. Appuyez (environ 1,5 s) sur le bouton situé au dos de la sirène. 2a
2. La diode commence à clignoter et le récepteur est prêt à la synchronisation. 2
3. Déclenchez une alarme à l'aide de l'émetteur. 1
4. Si vous n'y parvenez pas, répétez le processus !

Affi chage de l'état de la sirène à l'aide d'une diode LED:

Clignote 1×/2s: mémoire vide Clignote 1×/1s: mode apprentissage Clignote 1×/0.5s: batterie faible dans l'émetteur Allumé: connecté

Recommandations et consignes de sécurité:

Vous pouvez entretenir le joint avec de l'huile de silicone, prolongeant ainsi sa durée de vie et en améliorant la protection de l'électronique contre l'humidité.

Le système d'alarme de piscine peut être utilisé pendant toute la saison de baignade. Il est conçu pour une piscine d'environ 50 à 60 m2. Si la piscine est beaucoup plus grande ou a une forme compliquée et que la vague d'eau ne peut pas bien se propager, il est conseillé d'utiliser plusieurs systèmes d'alarme.

Ce produit de sécurité n'assure qu'un niveau de sécurité supplémentaire, et non une solution à 100 %. En l'utilisateur selon les instructions du manuel, vous maximiserez la sécurité de votre piscine. Néanmoins, il est nécessaire de respecter toutes les précautions de sécurité concernant la baignade en piscine.

DECLARATION UE DE CONFORMITE: Le soussigné, ELEKTROBOCK MTF s. r. o., déclare que l'équipement radioélectrique du type ELBO-073 est conforme à la directive 2014/53/UE. www. elbock. cz
