DA101S - Contrôleur de sécurité industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur d'arrêt de sécurité (Safety Standstill Monitor)
Marque / Modèle	IFM DA101S
Poids	0,288 kg
Dimensions (approx.)	120 x 75 x 115 mm (montage sur rail DIN)
Alimentation	24 V DC (19,2…30 V DC, incl. ondulation résiduelle 5 %)
Consommation	≤ 200 mA
Nombre de voies d'entrée	2 voies (pour détecteurs PNP NO)
Fréquence d'entrée max.	3500 Hz
Points de commutation réglables	0,2 / 0,5 / 1,0 / 2,0 Hz (via shunts)
Hystérésis	± 5 %
Sorties de sécurité	2 sorties relais (contacts NO, 13-14 et 23-24), 6 A / 250 V AC / 24 V DC
Sortie défaut transistor	Y7, PNP, active HIGH en fonctionnement normal, LOW en défaut
Protection des contacts	Fusible externe ≤ 3,6 A recommandé
Alimentation capteurs	24 V DC / ≤ 50 mA (bornes S33, S44)
Entrée surveillance relais ext.	Bornes Y4-Y5 (normalement fermée)
Température ambiante	-25…55 °C
Indice de protection	IP20 (à monter dans une armoire IP54 min.)
Classe de sécurité	PL e (ISO 13849-1), SIL 3 (IEC 61508)
Homologations	CE, TÜV Nord, cULus (UL 508)
Montage	Rail DIN (35 mm) dans boîtier IP54 min., degré de souillure 2
Raccordement	Borniers débrochables à vis COMBICON (5 connecteurs fournis)
Entretien	Aucun entretien nécessaire en fonctionnement normal ; auto-test tous les 6 mois max.
Réparabilité	Réparation uniquement par le fabricant ; retourner l'appareil défectueux

FOIRE AUX QUESTIONS - DA101S IFM

Quels types de détecteurs puis-je utiliser avec le DA101S ?

Utilisez deux détecteurs PNP avec fonction normalement ouverte. La tension d'alimentation des détecteurs est fournie via les bornes S33 et S44 (24 V DC / ≤ 50 mA).

Comment régler le point de commutation ?

Le point de commutation se règle via des shunts sur les bornes S33, S44, Y2 ou Y6. Choisissez parmi 0,2 / 0,5 / 1,0 ou 2,0 Hz. Ne modifiez le réglage qu'hors tension, sinon un défaut est signalé.

Que faire si la LED 'Fault' est allumée ?

Une LED 'Fault' rouge indique un défaut. Les sorties de sécurité s'ouvrent. Coupez l'alimentation pour réinitialiser. Si le défaut persiste, l'appareil doit être remplacé et retourné au fabricant.

Puis-je utiliser le DA101S sans entrée de surveillance pour relais externes ?

Oui, il suffit de shunter les bornes Y4 et Y5 en permanence. Cela désactive la fonction de surveillance.

Quelle est la procédure de mise en service ?

Après montage et câblage, mettez sous tension. L'appareil effectue un autodiagnostic d'environ 6 secondes. Ensuite, vérifiez le bon fonctionnement : les sorties doivent s'ouvrir en dessous du point de commutation réglé.

Comment protéger les contacts de sortie contre les courts-circuits ?

Installez un fusible externe de 3,6 A maximum en série avec chaque contact de sortie (13-14 et 23-24).

Quelle est la signification des LED sur la face avant ?

Power : verte (alimentation OK). Fault : rouge (défaut). E1/E2 : jaunes (signal d'entrée voie 1/2). K1/K2 : jaunes (relais de sortie voie 1/2). Consultez le tableau au chapitre 9.1 pour les détails.

Puis-je raccorder les sorties de commutation à un automate ?

Oui, mais les sorties relais sont des contacts secs. Pour une liaison avec un API, utilisez la sortie transistor Y7 (PNP, compatible EN 61131-2 type 1/2/3).

Quelles sont les conditions d'environnement recommandées ?

Température ambiante -25 à +55 °C. Montez l'appareil dans une armoire avec un indice de protection minimum IP54 et un degré de souillure 2.

Comment effectuer un test périodique du système ?

Un auto-test est effectué à chaque mise sous tension. Pour une surveillance régulière, coupez l'alimentation au moins tous les 6 mois (fonctionnement intermittent) et vérifiez le comportement des LED et des sorties.

MODE D'EMPLOI DA101S IFM

Notice d'utilisation originale Safety Standstill Monitor Contrôleur d'arrêt de sécurité

ecomot200®

DA101S

7390872 / 00 05 / 2013

1 Remarque préliminaire....4

1.1 Symboles utilisés....4

2 Consignes de sécurité....5

3 Fourniture 6

4 Fonctionnement et caractéristiques....6

4.1 Obligations concernant la configuration du matériel....7

4.1.1 Obligations non relatives au produit....7

4.1.2 Obligations relatives au produit....7

5 Fonction....8

5.1 Schéma bloc....8

5.2 Principe de fonctionnement....8

5.3 Fonction de commutation 9

5.4 Réglage du point de commutation....9

5.5 Sorties de commutation 13-14 et 23-24......9

5.6 Sortie transistor Y7....10

5.7 Générateurs d'impulsions (détecteurs)....10

5.8 Surveillances du détecteur 10

5.8.1 Comparaison des impulsions sorties 1 et 2....10

5.8.2 Spécifications mécaniques sur les cames et les intervalles.....10

5.9 Message d'erreur....11

5.10 Entrée de surveillance pour relais externes 11

6 Montage....12

6.1 Montage de l'appareil 12

6.2 Montage des générateurs d'impulsions (détecteurs)....12

6.3 Arrangement des cames 12

6.3.1 Exemple de crémaillère 12

6.3.2 Exemple de came....13

7 Raccordement électrique....14

7.1 Connexions (aperçu) 14

7.2 Tension d'alimentation 15

7.3 Réglage du point de commutation....16

7.4 Générateurs d'impulsions (détecteurs)....16

7.5 Entrée de surveillance pour relais externes 17

7.6 Sorties de commutation 13-14 et 23-24...... 17 7.7 Sortie transistor Y7....18

8 Mise en service....19 9 Eléments de visualisation.... 19

9.1 Voyants LED et comportement de commutation....20

9.1.1 Général....20 9.1.2 Défauts externes 20 9.1.3 Défauts internes 21

10 Maintenance, réparation et élimination....21

11 Données techniques....22 12 Tests / Homologations.... 24 13 Termes et abréviations....25

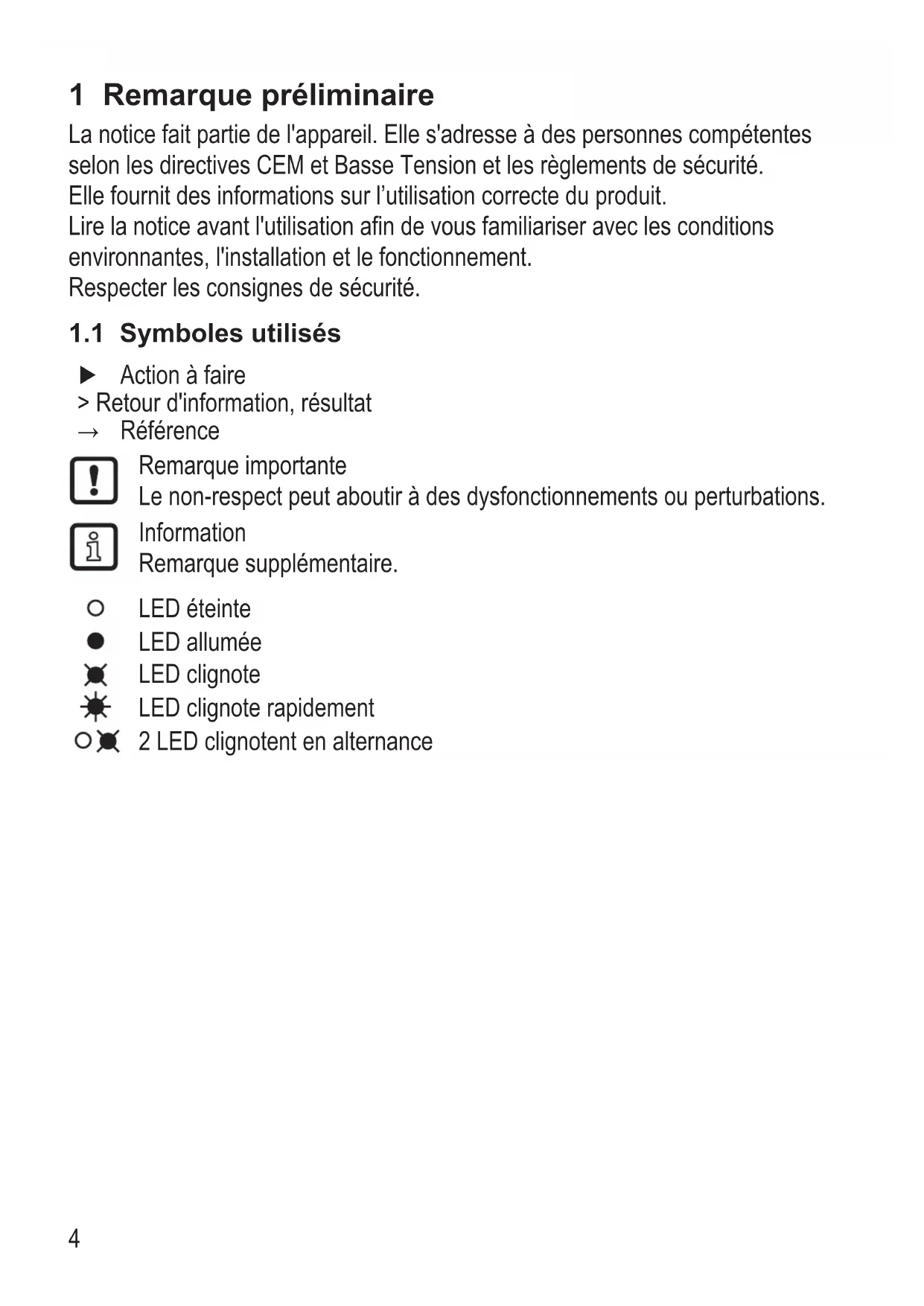

1 Remarque préliminaire

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM et Basse Tension et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

○ LED éteinte

- LED allumée

LED clignote

LED clignote rapidement

○ 2 LED clignotent en alternance

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Effectuer la connexion et la pose de tous les câbles selon EN ISO 13849-2 D.5.2 (Sécurité des machines – Parties des systèmes de commande relatives à la sécurité).
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément. • Effectuer un test complet de bon fonctionnement après installation du système.
• Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ 11 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4 Fonctionnement et caractéristiques).

3 Fourniture

• 1 contrôleur d'arrêt de sécurité DA101S incluant 5 connecteurs COMBICON avec borne à vis - 1 notice d'utilisation originale "Contrôleur d'arrêt de sécurité" n° d'ident. 7390872.

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

L'appareil est un système d'évaluation d'impulsions à 2 voies pour la détection sûre de sous-vitesse ou d'arrêt d'un objet.

Pour l'évaluation l'appareil a besoin de 2 générateurs d'impulsions (détecteurs PNP avec la fonction "normalement ouverte").

L'état de sécurité est atteint quand les contacts de sortie (13-14 et 23-24) de l'appareil sont ouverts.

ifm electronic gmbh n'assume aucune responsabilité pour le fonctionnement et l'interaction des appareils avec des appareils d'autres fabricants.

L'aptitude de l'appareil pour une application précise ne peut pas être assurée et doit être garantie par l'utilisateur.

L'appareil peut être utilisée dans des applications jusqu'à

• PL e selon ISO 13849-1 • SIL 3 selon IEC 61508 • SIL _CL 3 selon EN 62061

4.1 Obligations concernant la configuration du matériel

Lors de l'utilisation de l'appareil, les obligations suivantes doivent être prises en compte :

4.1.1 Obligations non relatives au produit

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Les données techniques spécifiées dans cette notice doivent être prises en compte. Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.

Les points suivants doit être assurés dans l'application en prenant des mesures administratives :

- Les appareils du type "contrôleur d'arrêt de sécurité", DA101S, qui sont utilisés doivent être soumis à un auto-test (enclenchement) pendant une période de 6 mois au maximum (fonctionnement intermittent). L'auto-test est effectué après la mise sous tension.

(→ 7.2 Tension d'alimentation).

- Les contacts relais relatifs à la sécurité doivent être protégés par des fusibles appropriés de 3,6 A comme protection contre les courts-circuits/surcharges.

(→ 7.6 Sorties de commutation 13-14 et 23-24)

4.1.2 Obligations relatives au produit

En cas de défauts de l'appareil menant à l'activation de l'état de sécurité, l'appareil doit être remplacé.

Retourner l'appareil défectueux au fabricant.

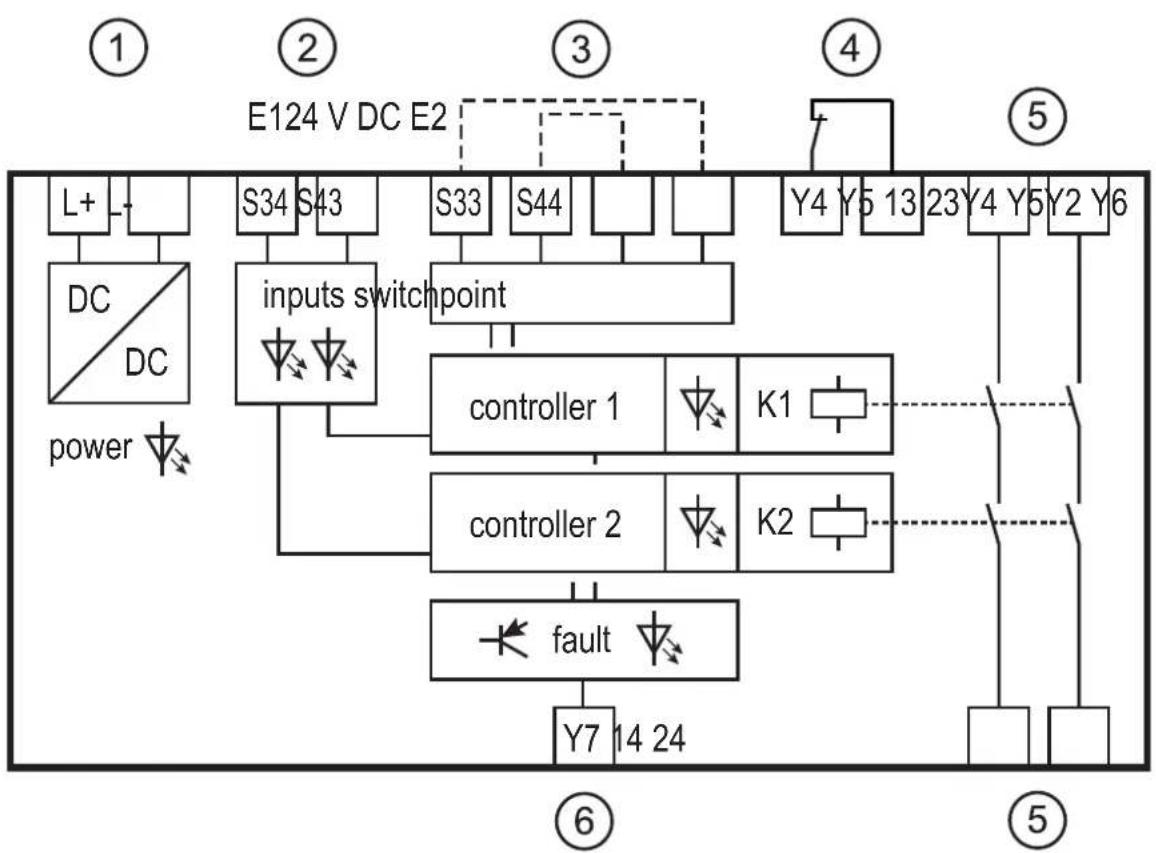

5.1 Schéma bloc

1: Tension d'alimentation 2: Entrées 3: Réglage du point de commutation (shunts)

4: Entrée de surveillance pour relais externes 5: Sorties de commutation "arrêt" 6: Sortie transistor "défaut"

5.2 Principe de fonctionnement

L'appareil est un système d'évaluation d'impulsions à 2 voies pour la détection sûre de sous-vitesse ou d'arrêt. Pour cela, l'appareil reçoit des séquences d'impulsions de 2 générateurs d'impulsions raccordés.

Les microprocesseurs en calculent la fréquence résultante. Par une comparaison permanente des valeurs actuelles et de consigne, l'appareil détecte si un point de commutation réglé n'est pas atteint.

5.3 Fonction de commutation

Dans le sens d'un "message d'arrêt sûr", les relais de sortie s'enclenchent lorsque la vitesse de rotation est inférieure au point de commutation ou en cas d'arrêt. Les relais de sortie K1/K2 s'enclenchent quand la vitesse de rotation descend de 5 % en dessous du point de commutation réglé. Ils déclenchent quand le point de commutation réglé est dépassé de 5%.

Fonction de commutation par ex. réglage du point de commutation 1 Hz

1: Fermer les sorties de commutation Message "arrêt" 2: Ouvrir les sorties de commutation Message "aucun arrêt"

5.4 Réglage du point de commutation

Via un raccordement externe, il est possible de choisir un point de commutation parmi 4 valeurs définies (0,2 / 0,5 / 1 / 2 Hz).

(→ 7.3 Réglage du point de commutation)

5.5 Sorties de commutation 13-14 et 23-24

Chaque voie d'entrée a un effet sur le relais de sortie. Les contacts normalement ouverts des relais de sortie K1/K2 sont raccordés en série. Les sorties de commutation sont fermées quand les deux relais de sortie ont commuté.

Les sorties de commutation permettent par exemple le contrôle de systèmes de verrouillage de portes.

5.6 Sortie transistor Y7

La sortie transistor Y7 fournit un signal non relatif à la sécurité pour information à un API.

Etat Sortie transistor Y7
Mode de fonctionnement normal (aucun défaut)	HIGH (ACTIVEE)
Défaut LOW (DESACTIVEE)

Les données de sortie sont compatibles avec les données des entrées API avec consommation de courant du type 1, 2, 3 selon EN 61131-2.

5.7 Générateurs d'impulsions (détecteurs)

2 détecteurs PNP avec la fonction sortie "normalement ouverte" sont raccordés à l'appareil comme générateurs d'impulsions.

La position des détecteurs et le calibrage des cames sont importants car l'un des détecteur doit toujours être amorti.

(→ 6.3 Arrangement des cames)

5.8 Surveillances du détecteur

Afin d'éviter des messages d'arrêt faux, les détecteurs sont surveillés continuellement lors du fonctionnement de l'installation.

5.8.1 Comparaison des impulsions sorties 1 et 2

A l'aide d'une comparaison permanente des impulsions il est évalué si les fréquences d'impulsion des deux détecteurs diffèrent. Si un détecteur est en défaillance lors du fonctionnement à cause d'un défaut mécanique ou électrique, une interruption des séquences d'impulsions se produit (f1 ≠ f2).

Dans le sens d'un "contrôle d'arrêt sûr" cela n'est pas considéré comme sous-vitesse.

Les relais de sortie K1/K2 ne commutent pas, il y a un message d'erreur.

5.8.2 Spécifications mécaniques sur les cames et les intervalles

L'arrangement impulsion/intervalle des cames et des intervalles doit assurer que l'un des détecteur est toujours amorti.

Ainsi l'intervalle entre les cames ne doit pas permettre que les deux détecteurs se trouvent en même temps en face d'un intervalle et ne soient pas amortis.

L'appareil surveille en permanence si ce règle est satisfaite. Si cette règle est violée, il y a un défaut et l'appareil passe en état de sécurité.

(→ 6.3 Arrangement des cames)

5.9 Message d'erreur

Si l'appareil détecte un état d'erreur, les sorties de commutation sont maintenues en état sûr. La LED "Fault" est allumée et la sortie transistor Y7 s'ouvre (état "LOW").

Définition "état sûr" :

• les relais de sortie K1/K2 déclenchent • les sorties de commutation 13-14 et 23-24 sont ouvertes - aucun message d'arrêt

Le message d'erreur est supprimé par l'interruption de la tension d'alimentation.

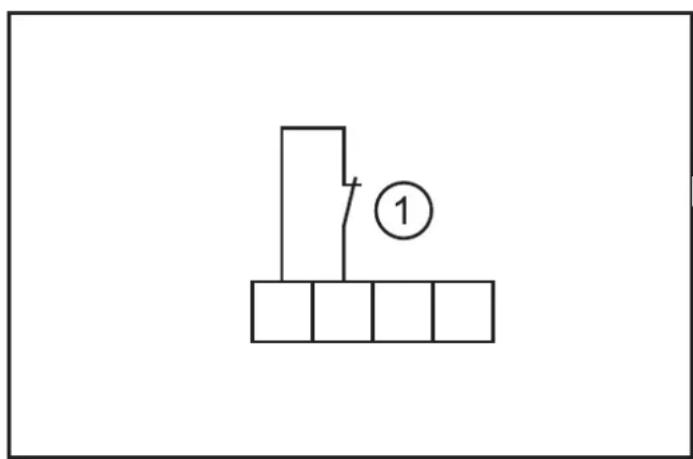

5.10 Entrée de surveillance pour relais externes

L'appareil surveille la position du verrouillage à l'aide d'une entrée de surveillance pour relais externes.

• Si un mouvement commence, les relais de sortie K1/K2 déclenchent. Les sorties de commutation sont ouvertes. Les LED de sortie K1/K2 clignotent quand l'entrée de surveillance pour relais externes est ouverte.
• Si la fréquence d'entrée est plus grande que le point de commutation et l'entrée de surveillance pour relais externes est ouverte, les LED de sorties K1/K2 clignotent. Lors de l'arrêt suivant, si le circuit de feedback est toujours ouvert, les relais de sortie K1/K2 ne déclenchent pas. Les sorties de commutation restent ouvertes.

Il n'y a pas de message d'erreur. La sortie transistor Y7 reste fermée (état "HIGH").

(→ 7.5 Entrée de surveillance pour relais externes)

6.1 Montage de l'appareil

Monter l'appareil sur un rail DIN dans un boîtier protégé contre la poussière et l'humidité (au moins IP54 - degré de salissure 2).

6.2 Montage des générateurs d'impulsions (détecteurs)

Monter les générateurs d'impulsions séparément.

(Pas tous les deux sur la même équerre de fixation.)

6.3 Arrangement des cames

L'arrangement des cames et des intervalles doit assurer qu'au moins l'un des détecteurs est amorti ( 5.8 Surveillances du détecteur).

6.3.1 Exemple de crémaillère

Spécifications mécaniques

6.3.2 Exemple de came

Spécifications mécaniques

7 Raccordement électrique

▶ Utiliser uniquement des conduites en cuivre 60/75 °C.

Ne pas utiliser des bornes non raccordées comme bornes de dérivation.

7.1 Connexions (aperçu)

Connecteur Combicon

Connecteur Borne Raccordement
A1	L-, L+	tension d'alimentation	(→ 7.2)
	Y2	réglage du point de commutation (shunts)	(→ 7.3)
A2	Y4, Y5	entrée de surveillance pour relais externes	(→ 7.5)
	Y6	réglage du point de commutation (shunts)	(→ 7.3)
	Y7	sortie transistor	(→ 7.7)
A3 S34, S43	entrées impulsions	(→ 7.4)
	S33, S44	réglage du point de commutation (shunt) tension d'alimentation détecteurs	(→ 7.3) (→ 7.4)
C1	13, 14	sortie de commutation 1	(→ 7.6)
C2	23, 24	sortie de commutation 2

7.2 Tension d'alimentation

▶ Raccorder la tension d'alimentation de l'appareil aux bornes L- et L+.

Pour des raisons de sécurité l'appareil ne peut, en cas de défaut, être redémarré que par la coupure de la tension d'alimentation. Il est donc recommandé d'installer un bouton RESET en série avec le circuit L+.

L'alimentation en tension externe doit avoir une séparation sûre. En cas de défaut la tension d'alimentation peut dépasser la valeur de 60 V DC pour un maximum de 200 ms sans dépasser la valeur de 120 V DC.

Après la mise sous tension ou un RESET, l'appareil effectue des fonctions d'autodiagnostic. Cet autodiagnostic dure env. 6 secondes. Ensuite, l'appareil est opérationnel.

7.3 Réglage du point de commutation

▶ Régler le point de commutation désiré sur les bornes S33, S44, Y2 ou Y6 via un shunt fermement câblé.

Ne changer le point de commutation qu'à l'état hors tension. En état sous tension, un changement du raccordement résulte dans un message d'erreur de l'appareil.

Raccordement Raccordement
0,2 Hz
0,5 Hz

1,0 Hz
2,0 Hz

7.4 Générateurs d'impulsions (détecteurs)

▶ Utiliser des détecteurs PNP avec la fonction "normalement ouverte". ▶ Raccorder la tension d'alimentation des détecteurs sur les bornes S33 et S44. ▶ Raccorder la masse des détecteurs au bornes L- et Y4.

Générateurs d'impulsions (détecteurs)

Prendre en compte la consommation des détecteurs. Alimenter les détecteurs par une tension externe quand la consommation est supérieure au courant de sortie des bornes S33 et S44 ( 11 Données techniques).

7.5 Entrée de surveillance pour relais externes

▶ Raccorder les entrées de surveillance pour relais externes à la sortie A2 (Y4-Y5). ▶ Respecter les données caractéristiques de l'entrée (→ 11 Données techniques).

Si la fonction de surveillance n'est pas utilisée, les bornes Y4-Y5 peuvent être shuntées en permanence.

Sans surveillance avec shunt 1: Entrée de surveillance pour relais

externes (normalement fermée)

7.6 Sorties de commutation 13-14 et 23-24

▶ Raccorder la charge à contrôler aux sorties C1 (13-14) et/ou C2 (23-24). ▶ Respecter les conditions de charge maximale et minimale ( 11 Données techniques).

Sorties de commutation

7.7 Sortie transistor Y7

▶ Raccorder la sortie transistor Y7 à l'entrée d'information de l'API.

▶ Respecter les données caractéristiques de la sortie (→ 11 Données techniques).

Sortie transistor

8 Mise en service

L'appareil est opérationnel après la mise sous tension et l'autodiagnostic.

▶ Vérifier le fonctionnement sûr de l'appareil après le montage et le raccordement électrique.

9 Eléments de visualisation

Eléments de visualisation

LED Couleur	Signification (mode de fonctionnement normal)
E 1 jaune signal d'entrée voie 1
K 1 relais de sortie voie 1
E 2 jaune signal d'entrée voie 2
K 2 relais de sortie voie 2
Power verte tension d'alimentation
Fault rouge défaut

Description détaillée des états et description des défauts ( 9.1 Voyants LED et comportement de commutation)

9.1.1 Général

Etat Power Fault K1, K2	E1, E2 Sorties			13-14, 23-24	Transistor Y7
Arrêt *) ALLUMEE HIGH	●	○	●
Aucun arrêt	●	○	○	*) ETEINTE HIGH
Entrée de surveillance pour relais externes ouverte	●	○	✕	*) ETEINTE HIGH
Surtension/sous-tension	✕	○	*)*)*)	HIGH

Symboles utilisés (→ 1.1)

*) état actuel

9.1.2 Défauts externes

Etat Power Fault K1, K2	E1, E2 Sorties			13-14, 23-24	Transistor Y7
S33 et S44 court-circuit contre masse ou UB	●	●	○×	○	ETEINTE
Entrées 1 et 2 simultanément "0"	●	●	○	●	ETEINTE
Défaut relais, par exemple contacts soudés à cause de surcharge ou durée de vie atteinte	●	●	×	○	ETEINTE
Différence d'impulsions inadmissibles entre les entrées (f1 ≠ f2)	●	●	○	×	ETEINTE
Changement du point de commutation inadmissible lors du fonctionnement	●	●	○	○×	ETEINTE

Symboles utilisés (→ 1.1)

9.1.3 Défauts internes

Etat Power Fault K1, K2	E1, E2 Sorties				13-14, 23-24	Transistor Y7
Défaut interne de l'appareil			[1467]	[SKY4]	ETEINTE LOW

Un code clignotant est fourni via la LED "Power". Ce code clignotant permet au fabricant d'analyser le défaut à l'intérieur de l'appareil.

▶ Si le message d'erreur n'est pas remis malgré une interruption de la tension d'alimentation, remplacer l'appareil (→ 4.1.2 Obligations relatives au produit).

10 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

▶ Respecter les obligations non relatives au produit ( 4.1.1). Après un défaut, vérifier le fonctionnement sûr de l'appareil.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DA101S

Safety Standstill Monitor

Boîtiers de contrôle

1: Bornier débrochable avec bornes à vis 2: Fixation sur rail DIN

TUVNORD

Made in Germany

Caractéristiques du produit

Contrôleur d'Arrêt de Sécurité

Boîtiers de contrôle pour un contrôle d'arrêt sûr

pour 2 détecteurs pnp

4 points de commutation sélectionnables

Message d'erreur

Conforme aux exigences:EN ISO 13849-1: Catégorie 4 PL eCEI 61508: SIL 3

Application

Application Surveillance de sous-vitesse ou d'arrêt sur des mouvements rotatifs ou linéaires

Données électriques

Technologie Relais
Tension d'alimentation 24 DC (19,2...3[VDC]); inclus l'ondulation résiduelle de 5 %
Consommation ≤ 200 [mA]
Classe de protection II
Retard à la disponibilité 6 [s]
Alimentation capteurs 24 V DC / ≤ 50 mA

Entrées

Données d'entrée Entrées d'impulsions S34, S43:

Fréquence d'entrée [Hz] ≤ 3500

"1": ≥ 11 V, ≤ 10 mA

"0": ≤ 5 V, ≤ 2 mA

Tension d'entrée : ≤ 36 V

Sorties

Sortie	2 sorties de commutation relatives à la sécurité (contacts libres de potentiel) ;1 sortie transistor défaut (commutation positive)
Pouvoir de coupure 6 A, 250 V AC / 24 V DC (≥ 6 mA)

Protection courts-circuits		Les contacts sont à protéger par des fusibles d'un courant nominal < 3,6 A.
Points de commutation 0,2 / 0,5 / 1,0 / 2,0 Hz
Fonction de commutation Sorties de commutation 13-14 et 23-24 ouvertes lors d'un arrêtsortie transistor Y7 ouvert (LOW) en cas de défaut
Exactitude / dérives
Hystérésis ± 5 [%]
Conditions d'utilisation
Température ambiante -25...55 [°C]
Protection IP 20
Classification de sécurité
Durée d'utilisation TM (Mission Time) [h]		≤ 175200, (20 ans)
Intervalle de test T1 0,5 [Années]
Fiabilité relative à la technologie de [1/h]la sécurité PFHd 3,38 E-09
Données mécaniques
Matières boîtier PA (polyamide)
Poids 0,288 [kg]
Afficheurs / éléments de service
Indication		Tension vertErreur rougeIndication de commutation 2x jaunelImpulsions d'entrée 2x jaune
Raccordement électrique
Raccordement Bornier PHOENIX CONTACT MSTBO
Accessoires
Accessoires (fournis) Bornier débrochable avec bornes à vis
Remarques
Remarques		Remarques supplémentaires relatives à l'homologation cULus (UL 508):• Température ambiante maximum 55 °C (en armoire électrique)• Les fonctions de sécurité n'ont pas été évaluées par UL. L'homologation a été accordée conformément à UL 508 pour les applications générales.• Utiliser uniquement des conduites en cuivre 60/75 °C• Pour l'utilisation dans des environnements avec degré de souillure 2• Même polarité (phase) par rapport aux contacts de sortie
Quantité [pièce]		1

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR — DA101S-00 — 16.05.2013

L'appareil a été testé et certifié par TÜV-Nord.

Le développement et les tests de l'appareil ont été faits selon les directives et normes suivantes :

• 2006/42/CE Directive Machine • 2004/108/CE Directive CEM • 73/23/CEE ou 93/68 Directive basse tension - ISO 13849-1 : 2008 Sécurité des machines – Parties des systèmes de commande relatives à la sécurité • CEI 61508 : 2011 Sécurité fonctionnelle des systèmes électriques/électroniques/électroniques programmables relatifs à la sécurité • EN 60204-1 : 1997 (où applicable) Equipement électrique des machines - UL 508

13 Termes et abréviations

Cat. Category	Catégorie	Classification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances.
CCF Common	Cause Failure Défaillance de cause	commune
DC Diagnostic	Coverage Degré de couverture du	diagnostic
MTTF Mean Time	To Failure Temps moyen avant	défaillance
MTTF_D	Mean Time To DangerousFailure	Temps moyen avant défaillancedangereuse
PFH( PFH_D )	Probability of (dangerous)Failure per Hour	Probabilité d'une défaillance(dangereuse) par heure
PL Performance	Level Niveau de performance selon ISO13849-1
SIL Safety Integrity	Niveau d'intégrité de sécurité 1-4 selonCEI 61508
API Automate programmable
