EIO104 - Convertisseur électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur électronique pour capteur IO-Link
Marque	IFM
Modèle	EIO104
Fonction principale	Conversion de signaux IO-Link en signaux analogiques 4-20 mA
Nombre de sorties analogiques	2 (OUT1 et OUT2)
Interface d'entrée capteur	IO-Link via prise M12 5 pôles
Interface de sortie et paramétrage	Connecteur M12 4 pôles (sortie analogique + IO-Link pour paramétrage)
Alimentation	24 V DC (TBTS/TBTP)
Courant d'entrée	Non limité (protection externe requise)
Longueur max. câble entrée (IO-Link)	20 m
Longueur max. câble sortie (analogique)	Non spécifiée (dépend du récepteur)
Affichage	2 LED : verte (communication IO-Link), rouge (défaut)
Modes de fonctionnement	Plug & Play ou réglages utilisateur
Paramétrage	Via logiciel IO-Link (PC avec interface USB)
Étendue de mesure	Paramétrable via ASP (4 mA) et AEP (20 mA)
Comportement en défaut (FOU)	21,5 mA (On) ou 3,5 mA (OFF)
Indice de protection	IP67 (avec connecteurs correctement serrés)
Température de fonctionnement	-25 à 70 °C (estimation)
Matériau du boîtier	Plastique (estimation)
Poids	Environ 100 g (estimation)
Entretien	Sans entretien ; nettoyage avec chiffon microfibre sec
Installation	Par personnel qualifié, respecter les normes électriques
Homologations	UL (États-Unis et Canada)
Réparabilité	Non réparable ; remplacer l'appareil en cas de défaillance

FOIRE AUX QUESTIONS - EIO104 IFM

Comment raccorder l'appareil EIO104 ?

Raccorder l'appareil hors tension. Utiliser un connecteur M12 4 pôles pour la sortie analogique et le paramétrage, et une prise M12 5 pôles pour l'entrée du capteur IO-Link. Serrer les écrous au couple de 0,6 à 1,5 Nm. Consultez le schéma d'affectation des broches dans la notice.

Que faire si la LED rouge clignote ?

Une LED rouge clignotante indique un défaut. Vérifiez les connexions IO-Link (câble, capteur), le paramétrage, ou remplacez le capteur ou l'appareil selon la table de correction des défauts.

Comment paramétrer les sorties analogiques (ASP/AEP) ?

Utilisez un logiciel de paramétrage IO-Link connecté via le connecteur M12. Réglez les paramètres ASP (valeur pour 4 mA) et AEP (valeur pour 20 mA). Respectez l'écart minimal défini par le capteur.

Qu'est-ce que le mode Plug & Play ?

Le mode Plug & Play lit automatiquement les valeurs process standards du capteur IO-Link et les convertit en pourcentage (0% = 4 mA, 100% = 20 mA). Aucun paramétrage n'est nécessaire.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Nettoyez les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

Quels sont les modes de fonctionnement disponibles ?

L'appareil fonctionne en mode Plug & Play (valeurs process en pourcentage) ou en mode réglages utilisateur (sélection des valeurs process, unités, mise à l'échelle).

Comment remplacer un capteur IO-Link raccordé ?

Si l'étendue de mesure est mise à l'échelle avec des unités fixes (pas en pourcentage), le nouveau capteur doit couvrir l'étendue physique de l'application. Le convertisseur conserve les réglages ASP/AEP.

Que faire en cas de défaut signalé par la LED rouge allumée ?

Une LED rouge allumée fixe indique une défaillance de l'appareil. Remplacez l'appareil.

Quelles sont les consignes de sécurité à respecter ?

L'installation doit être effectuée par un électricien qualifié. Respectez les normes nationales et internationales. L'alimentation doit être en TBTS/TBTP. Protégez les circuits contre les surintensités.

Comment mettre à l'échelle l'étendue de mesure ?

Via le logiciel de paramétrage, réglez les paramètres ASP (valeur pour 4 mA) et AEP (valeur pour 20 mA). Par exemple, pour un capteur 0-10 bar, réglez ASP=2 bar et AEP=8 bar pour obtenir 4-20 mA sur cette plage.

MODE D'EMPLOI EIO104 IFM

Notice d'utilisation

Convertisseur pour capteur IO-Link – 4 à 20 mA

EIO104

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité.... 4 3 Usage prévu 5 4 Fonctionnement 6

4.1 Sortie analogique 6 4.2 Modes de fonctionnement.... 7

4.2.1 Plug & Play 7 4.2.2 Réglages utilisateur.... 7

4.3 IO-Link 8

5 Raccordement électrique 9

5.1 Monter les connecteurs.... 9 5.2 Démonter les connecteurs 10 5.3 Application UL.... 10 5.4 Longueur de câble 10

6 Eléments de service et d'indication.... 11 7 Paramétrage....12 7.1 Paramètres réglables 12 8 Correction des défauts 14 9 Maintenance, réparation et élimination 15

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www. ifm. com.

1.1 Symboles utilisés

√ Condition préalable Action à effectuer Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

Attention

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil est utilisé pour l'évaluation d'un capteur raccordé avec une interface IO-Link.

Il convertit les valeurs process fournies par les signaux IO-Link en signaux analogiques puis les transmet via deux sorties courant analogiques.

L'appareil n'est pas approprié pour des environnements avec une exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).

L'appareil n'est conçu que pour une utilisation en intérieur.

▶ Respecter les conditions d'utilisation (→ Données techniques sur www. ifm. com).

4 Fonctionnement

L'appareil convertit les valeurs process IO-Link en un maximum de 2 signaux analogiques de 4 à 20 mA.

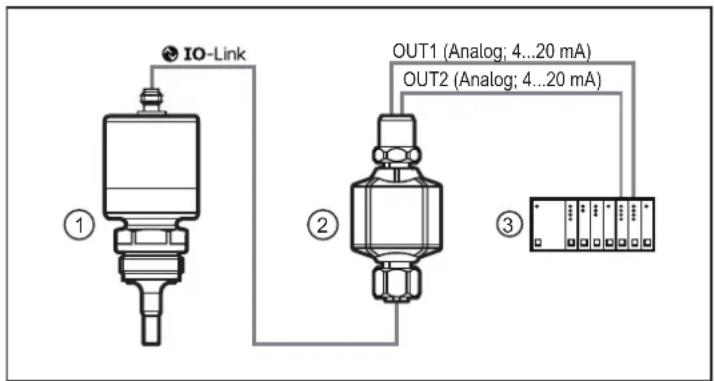

Fig. 1: Exemple d'application

1 : Capteur IO-Link 2 : Convertisseur pour capteur IO-Link - 4 à 20 mA 3 : Evaluation analogique

4.1 Sortie analogique

L'étendue de mesure peut être mise à l'échelle au moyen des paramètres [ASP] et [AEP]:

• [ASP] détermine pour quelle valeur mesurée le signal de sortie est de 4 mA.
• [AEP] détermine pour quelle valeur mesurée le signal de sortie est de 20 mA.

La valeur du paramètre [ASP] doit être inférieure à celle du paramètre [AEP].

▶ Respecter l'écart minimal entre [ASP] et [AEP] → Notice d'utilisation du capteur.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

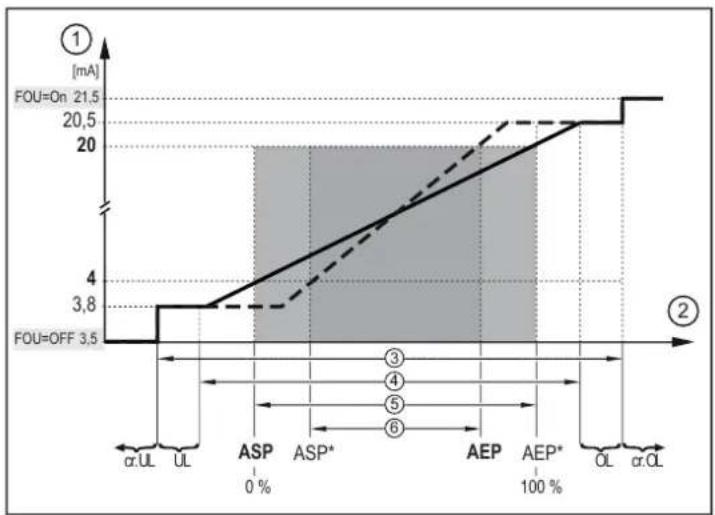

Fig. 2: Caractéristique de sortie selon CEI 60947-5-2

1 : Signal analogique 4 : Plage d'affichage 2 : Valeur process 5 : Etendue de mesure 3 : Zone de détection 6 : Etendue de mesure mise à l'échelle ASP : Valeur minimum de la sortie analogique (valeur initiale de l'étendue de mesure) AEP : Valeur maximum de la sortie analogique (valeur finale de l'étendue de mesure)

* Après modification du réglage usine OL : Plage d'affichage dépassée

UL : Plage d'affichage non atteinte

cr. UL : Plage de détection non atteinte

cr. OL : Plage de détection dépassée

Le signal analogique en cas de défaut peut être réglé par le paramètre [FOU].

4.2 Modes de fonctionnement

L'appareil détecte automatiquement de nombreux appareils IO-Link d'ifm dès qu'ils sont raccordés.

L'appareil peut fonctionner dans deux modes :

• Plug & Play avec des valeurs process standards.
• Fonctionnement avec des valeurs process définies par l'utilisateur.

4.2.1 Plug & play

L'appareil lit les données IO-Link du capteur IO-Link raccordé avec les réglages par défaut suivants :

• Lecture des valeurs process standards à partir du flux de données process du capteur.
• Les valeurs process sont traitées en pourcentage.
• L'étendue de mesure du capteur n'est pas mise à l'échelle, c'est-à-dire que pour la sortie analogique concernée, l'étendue de mesure est délimitée par ASPx (0 % = 4 mA) et AEPx (100 % = 20 mA).

4.2.2 Réglages utilisateur

Au moyen d'un logiciel de paramétrage approprié, il peut être procédé aux réglages suivants :

• Sélection des types de valeurs process (pression, température, etc.) fournies via OUT1 et OUT2.
• Remplacement de la mesure exprimée en pourcentage (réglée en usine) par des unités fixes pour les différents types de valeurs process.

- Mise à l'échelle de l'étendue de mesure au moyen des paramètres [ASP] et [AEP]. La limitation de l'étendue de mesure peut constituer un avantage par exemple lorsque le capteur est remplacé par un capteur ayant une autre étendue de mesure. Conditions de remplacement du capteur :

– [uni. x] doit être réglé en unité de mesure et non en pourcentage. - Le nouveau capteur utilisé doit couvrir l'étendue de mesure physique de l'application.

Si l'utilisateur ne met pas à l'échelle l'étendue de mesure d'une manière adaptée au capteur, le signal analogique, selon la courbe caractéristique de sortie, (→ Fig. 2) sera dépassé trop tôt ou pas du tout.

Une étendue de mesure mise à l'échelle n'augmente pas la résolution du signal de sortie. Exemple :

Utilisation d'un capteur de pression ayant une étendue de mesure de 0 à 10 bar. L'étendue de mesure est mise à l'échelle à 2 à 8 bar.

En cas de remplacement de ce capteur par un autre appareil ayant une étendue de mesure de 0 à 25 bar, le convertisseur continue de fournir des signaux analogiques de 4 à 20 mA entre 2 et 8 bar.

En cas de remplacement par un appareil ayant une étendue de mesure de 0 à 5 bar, le convertisseur fournit des signaux analogiques de 4 à 14 mA entre 2 et 5 bar.

4.3 IO-Link

Cet appareil dispose de deux interfaces de communication IO-Link :

Connecteur M12 :

• Sortie pour les signaux analogiques
• Entrée pour le paramétrage avec un logiciel IO-Link.

Prise M12 :

- Entrée pour la coopération avec un appareil IO-Link.

IO-Link est une technologie E/S standardisée sur le plan mondial (CEI 61131-9) pour la communication de capteurs et d'actionneurs.

Informations générales concernant IO-Link sur io-link. ifm.

IO Device Description (IODD) avec tous les paramètres et les données process de l'appareil sur documentation. ifm. com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Attention

Le courant d'entrée n'est pas limité.

▷ Pas de protection contre l'incendie. Protéger les circuits.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

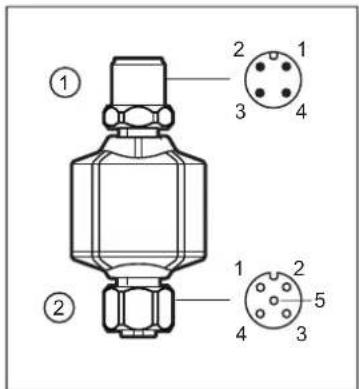

1 : Connecteur M12, 4 pôles - Sortie pour les signaux analogiques - Entrée pour le paramétrage IOLink 2 : Prise M12, 5 pôles - Entrée pour les signaux IO-Link du capteur

Fig. 3: Raccordement électrique

Broche Sortie pour les signaux analogiques Entrée pour le paramétrage IOLink
1 : L+ - (tension d'alimentation EIO104 + capteur) L+
2 : OUT2 analogique Non utilisée
4 : OUT1 analogique IO-Link (paramétrage)
3 : L- (tension d'alimentation EIO104 + capteur) L-

Tab. 1: Affectation des broches du connecteur M12

Broche Entrée pour les signaux IO-Link du capteur
1 : L+ (tension d'alimentation du capteur)
2 : Non utilisée
4 : IO-Link
3 : L- (tension d'alimentation du capteur)
5 : Non utilisée

Tab. 2: Affectation des broches de la prise M12

Aucune tension externe ne doit être fournie à l'appareil via la prise d'entrée M12 5 pôles (2). La broche 1 et la broche 3 sont interconnectées.

En utilisant les câbles prévus à cet effet, raccorder les capteurs au convertisseur pour capteur IO-Link - 4 à 20 mA (→ Accessoires sur www. ifm. com).

5.1 Monter les connecteurs

Afin d'atteindre l'indice de protection indiqué dans la fiche technique tenir compte de ceci :

▶ Utiliser des câbles IO-Link avec la classe IP respective. Raccorder le connecteur à l'appareil. La flèche indique la position du codage. ▶ Serrer l'écrou. - Couple de serrage minimum : 0,6 Nm (à la main) - Couple de serrage maximum : 1,5 Nm (avec une clé).

5.2 Démonter les connecteurs

▶ Desserrer l'écrou tout en pressant le connecteur contre l'appareil.

5.3 Application UL

Pour une utilisation aux États-Unis et au Canada :

Utiliser des câbles certifiés UL de la catégorie CYJV 2/7/8 avec des données appropriées pour raccorder l'appareil au capteur IO-Link.

5.4 Longueur de câble

• Longueur maximale de câble du côté entrée (IO-Link) : 20 m.
• Longueur maximale de câble du côté sortie (signal analogique) : pas de recommandation, en fonction du récepteur. Monter les câbles côté entrées et sorties à env. 200 mm des connecteurs en utilisant une fixation résistant à la traction.

6 Eléments de service et d'indication

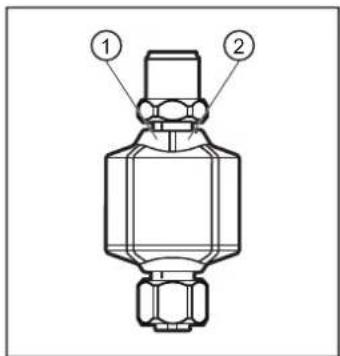

1 : LED rouge Signale un défaut. 2: LED verte Est allumée en fonctionnement normal et si une communication IO-Link est détectée.

7 Paramétrage

L'appareil détecte lui-même s'il est raccordé via le connecteur M12 à un matériel de paramétrage. Il est alors prêt au paramétrage.

Le paramétrage peut être réalisé avec ou sans capteur raccordé.

Si un capteur est raccordé, les défauts se présentant lors du paramétrage du convertisseur sont indiqués par l'intermédiaire du logiciel de paramétrage.

Exemple de paramétrage via PC :

Informations sur le logiciel de paramétrage disponibles sur www. ifm. com.

▶ Connecter le convertisseur pour capteur IO-Link – 4 à 20 mA au PC via le connecteur M12 et l'interface USB :


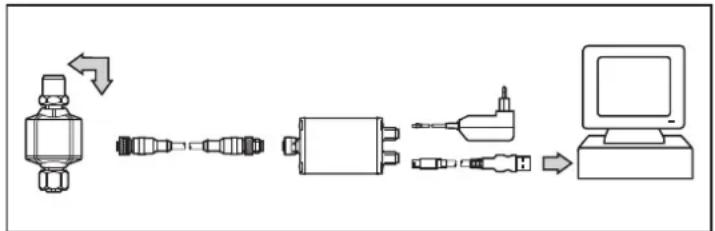

Fig. 5: Paramétrage avec PC

Si l'appareil n'est pas détecté, le catalogue d'appareils pour le logiciel de paramétrage est actualisé via Internet. ▶ Modifier le paramétrage dans le logiciel. ▶ Transmettre le paramétrage à l'appareil.

7.1 Paramètres réglables

Tab. 3: Paramètres réglables * L'IODD de chaque capteur définit l'ordre des valeurs de données process à lire. Par exemple, en cas de raccordement d'un capteur de pression avec la sélection [SEL1] = PDV1, la valeur de pression est fournie sur la sortie 1.

Paramètre Fonction	Valeurs
SEL1 / SEL2 Sélection	de l’unité de mesure pour l’évaluation via OUT1 / OUT2Lors de la sélection d’une valeur process, les réglages pour ASP et AEP ainsi que les possibilités de sélection pour uni.x sont automatiquement adaptés.	FLOW (débit)TEMP (température)PRES (pression)COND (conductivité)LEVL (niveau)DIST (distance)FRQ (fréquence)ACC (accélération)SPEED (vitesse)PDV1...PDV4 (valeur données process 1...4)*
ASP1 / ASP2 Valeur	minimum de la sortie analogique pour OUT1 / OUT2= valeur mesurée à laquelle le signal analogique est de 4 mA.
AEP1 / AEP2 Valeur	maximum de la sortie analogique pour OUT1 / OUT2= valeur mesurée à laquelle le signal analogique est de 20 mA.
uni.F (FLOW)	Unité de débit • m	^3/h l/mingal/minft ^3 /hft ^3 /min
uni.T(TEMP)	Unité de température • °C	• °F
uni.P(PRES)	Unité de pression • bar	• MPa• kPa• PA• Psi• Mbar• inH2O• inHg
uni.L(LEVL)	Unité de niveau • m	• μm• mm• cm• inch
uni.C(COND)	Unité de conductivité • μS/cm	• S/m• mS/cm
uni.D(DIST)	Unité de distance • m	• μm• mm• cm• inch
uni.D(FRQ)	Unité de fréquence • Hz	• rpm
uni.A(ACC)	Unité d'accélération • m/s	2• g• mg
uni.S(SPEED)	Unité de vitesse • m/s	• fts• mm/s• in/s
FOU1 / FOU2 Comportement de la sortie OUT1 / OUT2 en cas de défaut :• On : Le signal analogique passe à la valeur 21,5 mA.• OFF : Le signal analogique passe à la valeur 3,5 mA.		• On• OFF

Si un capteur a une seule valeur process :

▶ Régler la valeur PDV1 pour [SEL1] et [SEL2].

Lors du passage du paramètre [uni] de % à une unité absolue et inversement, les valeurs [ASP] et [AEP] ne sont pas converties par le logiciel de paramétrage. Les valeurs qui ont été entrées en dernier sont maintenues.

8 Correction des défauts

L'appareil dispose de possibilités d'autodiagnostic.

Les défauts sont indiqués par la LED rouge. En cas de défaut, les sorties analogiques se comportent selon leur réglage sous [FOU] (→ Chapitre Sortie analogique).

Type	Description LED rouge Signal de sortie	Correction du défaut
1 Tension d'alimentation trop basse --- ----			► Vérifier la tension d'alimentation.
1 Etendue de mesure dépassée --- 20...20,5 mA			► Vérifier l'étendue de mesure.
1 En dessous de l'étendue de mesure --- 3,8...	4 mA		► Vérifier l'étendue de mesure.
2 Pas de communication IO-Link détectée	Clignote ----		► Vérifier les connexions entre l'appareil IO-Link / le logiciel de paramétrage et l'appareil.
2 Valeur mesurée en dehors de la plage de valeurs	Clignote Sortie	FOU concernée	► Vérifier le paramétrage.
2 Signal mesuré perturbé * Clignote Les deux sorties		FOU	► Vérifier le capteur raccordé.
2 Défaut de signal Clignote Les deux sorties		FOU	► Vérifier le câblage.
2 Défaillance de l'appareil Allumée Les deux sorties		FOU	► Remplacer l'appareil.

Tab. 4: Correction du défaut; 1 : Avertissement, 2 : Défaut * Le message de défaut « Signal mesuré perturbé » apparaît également si un capteur qui ne fournit qu'une seule valeur process est raccordé.

Solution :

Au moyen du logiciel de paramétrage, régler la valeur PDV1 pour [SEL1] et [SEL2].

9 Maintenance, réparation et élimination

L'appareil est sans entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
