Type de produit	Prise murale large bande individuelle
Marque	Kathrein
Modèle	ESC 84
Utilisation	Installations de distribution câble large bande et antenne collective (systèmes à tronçons de ligne et distribution en étoile)
Conformité	EN 60728-11 et EN 50083-2
Boîtier	Robuste, moulé par injection
Montage	Sous crépi ou en saillie ; fixation par vis (3) ou griffes (4)
Dimensions boîtier adapté	Diamètre 55-65 mm
Compatibilité	Combinable avec quasiment toutes les gammes d'installation
Poids unitaire	Environ 0,094 kg (94 g)
Connecteurs	Entrée TV, sortie TV, sortie Radio (IEC 61169-2)
Gamme de fréquence	5 - 1000 MHz
Atténuation TV	1,8 dB (5-47 MHz), 1,8 dB (47-470 MHz), 2,0 dB (470-862 MHz), 2,5 dB (862-1000 MHz)
Atténuation Radio	6,2 dB (5-47 MHz), 6,2 dB (47-470 MHz), 6,4 dB (470-862 MHz), 6,6 dB (862-1000 MHz)
Découplage interne	≥30 dB (5-862 MHz), ≥25 dB (862-1000 MHz)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas endommager le conducteur extérieur lors du dégainement (risque de perte de blindage). Veiller à ce qu'aucun fil de tresse ne touche le conducteur intérieur (risque de court-circuit). Ne pas toucher les pointes des griffes (risque de blessure).
Pièces détachées et réparabilité	Non fournies. Réparation par un professionnel qualifié recommandée.
Information générale	Conçue pour une utilisation en intérieur. Livrée sans accessoires de montage.

FOIRE AUX QUESTIONS - ESC 84 KATHREIN

Quel type de prise est la Kathrein ESC 84 ?

C'est une prise murale large bande individuelle destinée aux installations de distribution par câble et antenne collective.

Quelles fréquences supporte la ESC 84 ?

Elle couvre la gamme 5 à 1000 MHz, ce qui inclut les signaux TV, radio FM et autres services large bande.

Comment installer la prise ESC 84 ?

Dénudez le câble sur environ 15 mm en veillant à ne pas endommager le conducteur extérieur. Ouvrez le clapet, insérez le câble, fermez le clapet et serrez la vis. Montez la prise dans un boîtier de ∅55-65 mm à l'aide de vis ou griffes.

Quelles sont les précautions de sécurité à respecter ?

Ne pas endommager le conducteur extérieur lors du dénudage, veiller à ce qu'aucun fil de tresse ne touche le conducteur intérieur (risque de court-circuit) et ne pas toucher les pointes des griffes (risque de blessure).

Cette prise est-elle compatible avec les installations existantes ?

Oui, elle est combinable avec quasiment toutes les gammes d'installation large bande et antenne collective.

Quelle est l'atténuation pour la TV ?

L'atténuation TV est de 1,8 dB (5-470 MHz), 2,0 dB (470-862 MHz) et 2,5 dB (862-1000 MHz).

Quelle est l'atténuation pour la radio ?

L'atténuation radio est de 6,2 dB (5-470 MHz), 6,4 dB (470-862 MHz) et 6,6 dB (862-1000 MHz).

Quel est le poids de la prise ESC 84 ?

Le poids unitaire est d'environ 94 grammes (emballage de 50 pièces pèse 4,7 kg).

Comment nettoyer la prise ESC 84 ?

Utilisez un chiffon sec pour enlever la poussière. N'utilisez jamais de produits abrasifs ou de solvants.

Où puis-je trouver la notice complète de la ESC 84 ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com en recherchant le modèle ESC 84 de Kathrein.

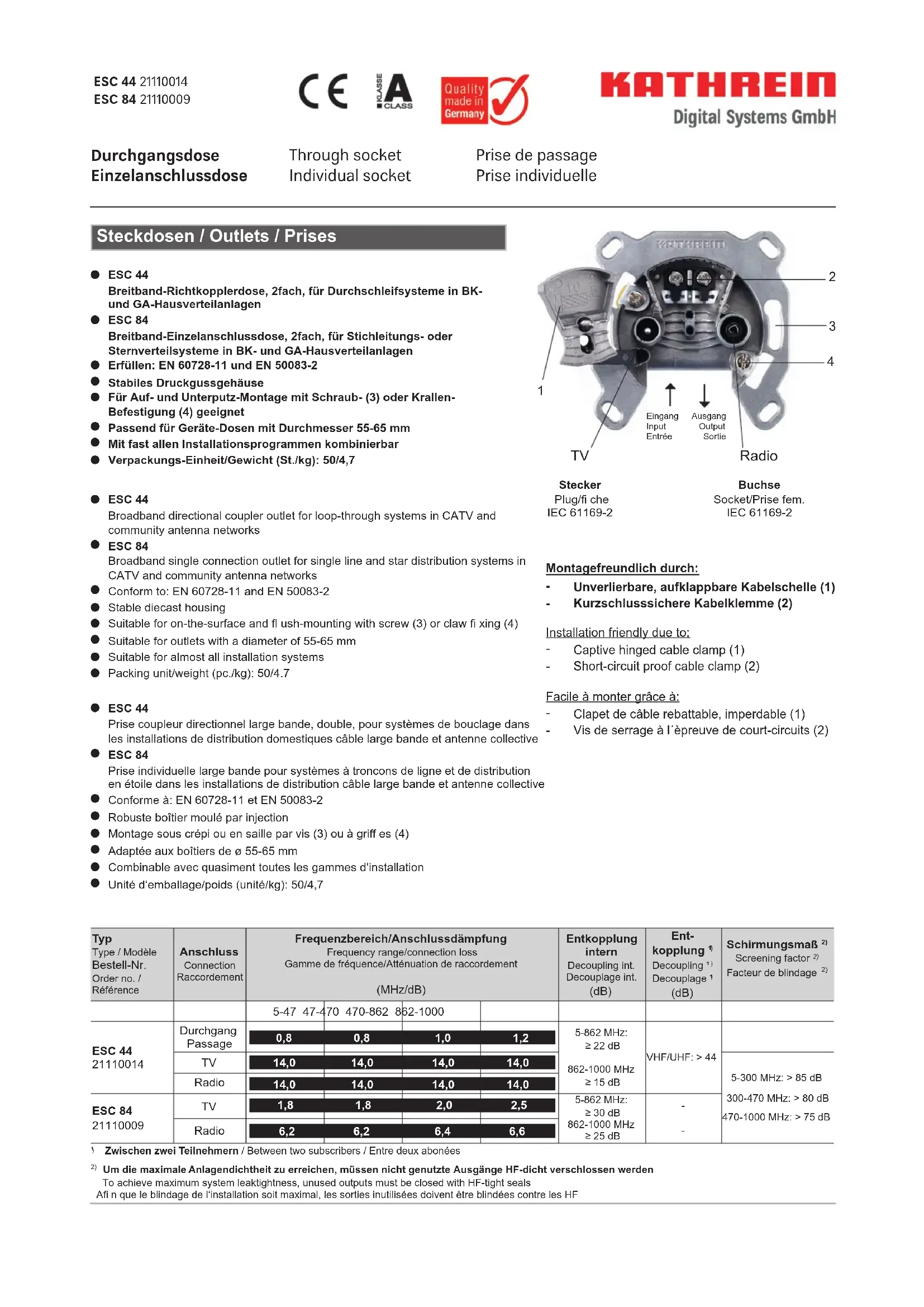

MODE D'EMPLOI ESC 84 KATHREIN

Prise de passage Prise individuelle

ESC 44

Prise coupleur directionnel large bande, double, pour systèmes de bouclage dans les installations de distribution domestiques câble large bande et antenne collective

ESC 84

Prise individuelle large bande pour systèmes à troncons de ligne et de distribution en étoile dans les installations de distribution câble large bande et antenne collective

- Conforme à: EN 60728-11 et EN 50083-2

- Robuste boîtier moulé par injection

● Montage sous crépi ou en salle par vis (3) ou à griff es (4)

● Adaptée aux boîtiers de ∅ 55-65 mm

- Combinable avec quasiment toutes les gammes d'installation

- Unité d'emballage/poids (unité/kg): 50/4,7

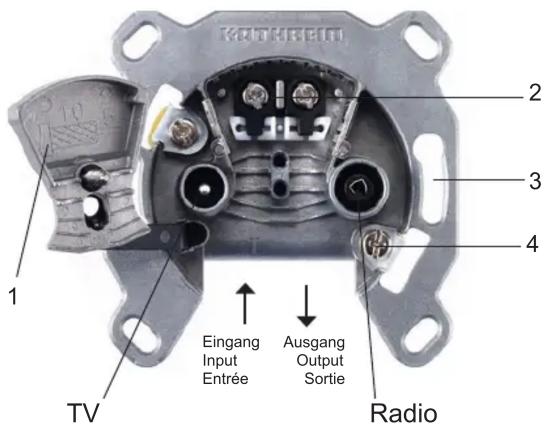

KONIKELIN 2 3 4 1 TV Eingang Input Entrée Ausgang Output Sortie Radio

Stecker Plug/fi che IEC 61169-2 Socket/Prise fem. IEC 61169-2

Buchse

Facile à monter grâce à:

• Clapet de câble rebattable, imperdable (1)
• Vis de serrage à l'èpreuve de court-circuits (2)

TypType / ModèleBestell-Nr.Order no. /Référence	AnschlussConnectionRaccordement	Frequenzbereich/AnschlussdämpfungFrequency range/connection lossGamme de fréquence/Atténuation de raccordement(MHz/dB)				EntkopplunginternDecoupling int.Decouplage int.(dB)	Ent-kopplung1)Decoupling1)Decouplage1)(dB)	Schirmungsmaß2)Screening factor2)Facteur de blindage2)
		5-47	47-4	70	470-862	862-1000
ESC 4421110014	DurchgangPassage	0,8		0,8		1,0	1,2	5-862 MHz:≥ 22 dB862-1000 MHz≥ 15 dBVHF/UHF: > 44
	TV	14,0		14,0		14,0	14,0
	Radio	14,0		14,0		14,0	14,0
ESC 8421110009	TV	1,8		1,8		2,0	2,5	5-862 MHz:≥ 30 dB862-1000 MHz≥ 25 dB-
	Radio	6,2		6,2		6,4	6,6

■ Montagehinweise / mounting instructions / conseils de montage

- Do not damage the outer conductor - N'endommager pas le conducteur de pha when baring, as otherwise the screening lors du dégainement (le facteur de blin factor cannot be attained dage sera mis en cause)

ab- Make sure that no wire of the outeVeillez à ce qu'aucun fi l de la tresse conductor touches the inner conduc- ne touche le conducteur intérieur tor. Short-circuit hazard! (court-circuit) - Do not touch the tips of the claws. Ne touchez pas les pointes des griff es Risk of injury (Danger de blessure)

■ Montage / mounting / montage

1. Möglichkeit / 1st possibility / 1er possibilité
2. Kabel abisolieren
3. Baring the cable
4. Enlever d'isolation du câble.

1. Möglichkeit / 2nd possibility / 1ème possibilité

80 mm 15 5 Ø 4,1-7 mm 1. Kabel abisolieren 1. Baring the cable

1. Kabel abisolieren
2. Baring the cable
3. Enlever d'isolation du câble.

2. Klappe öffnen - Kabel anklemmen - Klappe schließen - Schraube anziehen 2. Open the flap - Connect the cable - Close the flap - Tighten the screw

1. Open the flap
2. Connect the cable
3. Close the flap
4. Tighten the screw
5. Ouvrir le clapet
6. Raccorder le câble
7. Fermer le clapet
8. Serrer la vis
