VBSTND002 - Support pour téléviseur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	ViewSonic
Modèle	VBSTND002
Type de produit	Support pour téléviseur motorisé
Usage prévu	Écran tactile commercial ViewSonic spécifique
Charge maximale	100 kg
Compatibilité VESA	Jusqu'à 800 x 600 mm
Plage de réglage en hauteur	500 mm
Inclinaison maximale	75°
Rotation	360°
Dimensions (L x H x P)	234 x 1284 x 844 mm
Poids net	51,7 kg
Alimentation	CA 100-240 V, 50/60 Hz, 1,0 A
Type de commande	Boutons physiques, pavé de commande (HAUT/BAS)
Cycle de fonctionnement	Pause de 18 minutes après 2 minutes de fonctionnement
Conditions de fonctionnement	Température : 0 °C à 40 °C, humidité : 20 % – 80 % sans condensation, altitude ≤ 2000 m
Conditions de stockage	Température : -20 °C à 60 °C, humidité : 10 % – 90 % sans condensation, altitude ≤ 2000 m
Matériau	Acier et plastique
Couleur	Noir
Fonctions principales	Motorisation élévatrice, réglage hauteur, inclinaison, rotation
Sécurité	Risque de basculement, point de pincement, ne pas déplacer avec charge haute
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Pièces détachées	Contacter le service client ViewSonic
Garantie	Consultez la notice ou le site ViewSonic

FOIRE AUX QUESTIONS - VBSTND002 VIEWSONIC

Quel est le poids maximal supporté par le support VBSTND002 ?

Le support peut supporter jusqu'à 100 kg. Ne dépassez jamais cette charge pour éviter tout risque de basculement.

Quels types d'écrans sont compatibles avec ce support ?

Ce support est conçu exclusivement pour les écrans tactiles commerciaux ViewSonic spécifiques. Consultez la liste de compatibilité dans la notice.

Comment installer le support sur l'écran ?

Suivez le guide de démarrage rapide fourni. Assurez-vous d'utiliser les fixations adaptées à votre écran et de respecter les normes VESA (jusqu'à 800x600 mm).

Puis-je utiliser ce support avec un écran d'une autre marque ?

Non, il est recommandé de l'utiliser uniquement avec des écrans ViewSonic compatibles. Une utilisation avec d'autres marques peut entraîner une instabilité et des risques de blessure.

Comment régler la hauteur du support ?

Utilisez le pavé de commande avec les boutons HAUT et BAS. Le support motorisé ajuste la hauteur sur une plage de 500 mm.

Que faire si le support ne monte ou ne descend pas ?

Vérifiez l'alimentation électrique et que le câble est branché. Si le problème persiste, contactez le service client. Évitez de forcer manuellement le mécanisme.

Est-il possible d'incliner ou de faire pivoter l'écran ?

Oui, le support permet une inclinaison jusqu'à 75° et une rotation à 360° pour un positionnement optimal.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la surface.

Le support peut-il être déplacé une fois l'écran installé ?

Il est déconseillé de déplacer le support avec l'écran en position haute. Abaissez toujours l'écran à la position la plus basse avant tout déplacement. Évitez les surfaces irrégulières.

Quelle est la tension d'alimentation requise ?

Le support fonctionne sur une alimentation CA 100-240 V, 50/60 Hz. Vérifiez que la prise correspond à votre réseau électrique.

MODE D'EMPLOI VBSTND002 VIEWSONIC

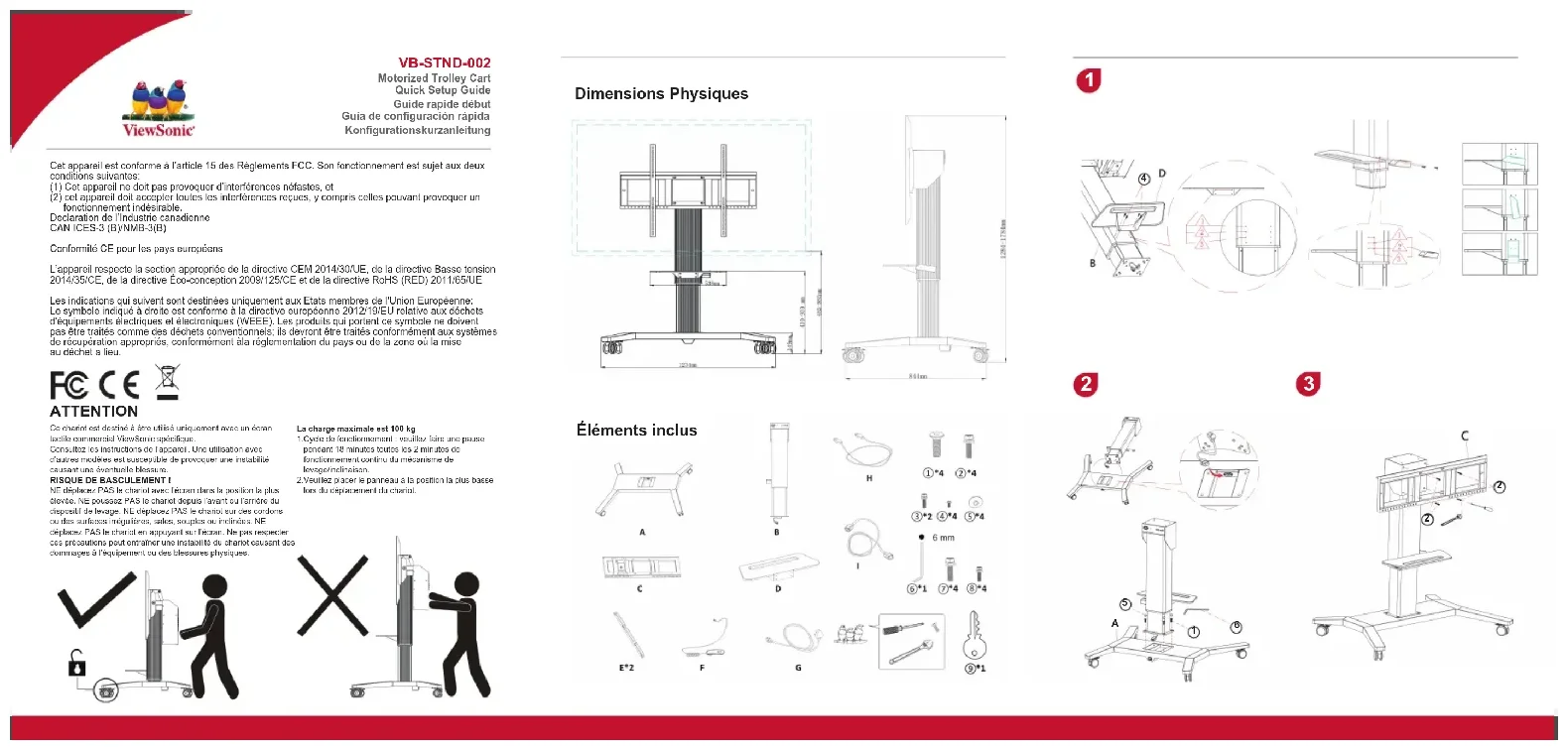

Quick Setup Guide Guide rapidly début

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux

conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et

(1) Cet appareil ne doit pas provoquer d'interférences médiastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un

fonctionnement indésirable

Declaration de l'Industrie canadienne

CAN I OES-5 (B)/NMB-5(B)

Conformité CE pour les pays européens

L'appareil respecte la section appropriée de la directive CEM 2014/30/UE, de la directive Basse tension

2014/35/CE, de la directive Eco-conception 2009/125/CE et de la directive RoHS (RED) 2011/65/UE

Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne:

Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ses symbols ne doivent

d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels: ils devront être traités conformément aux systèmes

de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise

au déchet a lieu.

Attention

Ce chariot est destiné à être utilisé uniquement avec un écran

tactile commercial ViewSonic spécifique

Consultez les instructions de l'appareil. Une utilisation avec

d'autres modes est susceptible de provoquer une instabilité

causant une eventuelle blessure. RISQUE DE BASCULEMENT

NE déplacez PAS le chariot avec l'écran dans la position la plus

élevée. NE poussez PAS le chariot depuis l'avant ou l'arrière du

dispositif de levage. NE déplacez PAS le chariot sur des cordons

ou des surfaces irrégulières, sales, souples ou inclinées. NE

déplacez PAS le chariot en appuyant sur l'écran. Ne pas respecter ses préquations peut entraînues une instabilité du chariot peuvent des

ces précautions peut entraîner une instabilité du channel dommeres à l'équivement au des blessures physiques

La charge maximale est 100 kg

1. Cycle de fonctionnement : veuillez faire une pause

pendant 18 minutes toutes les 2 minutes de

fonctionnement ca

2 Veuillez placer le panneau à la position la plus basse

1. Veuillez placer le panneau à la lors du déplacement du chariot

Dimensions Physiques

Éléments inclus

Modèle	V5-STND-002
N° de modèle V517473
Pilotement	360
Plage de réglage en fabricur	500 mm
	19,00 gao
Modèle de montage mural	800x600mm max.
Chargement 75° max.	100 kg max.
	220,46 lb max.
Tension d'entrée	Entire CA 100*240 V 50/60 Hz, 1,0 A
Commande	Commande par bruxton physique, pavé de commande (HAUT/BAS)
Dimensions physiques	234 x 1284 x 844 mm
	48,58 x 30,55 x 33,23 po
Poids net	51,7 kg
	113,88 lb
Conditions de fonctionnement	Température : 327 x 104°F (0°C à 40°C) Humidité : 20 % - 80 % sans condensation Altitude : ≤ 2000 M
Conditions de storklage	Température : -47 x 124°F (120°C à 460°C) Humidité : 16 % - 90 % sans condensation Altitude : ≤ 2000 M
