Type de produit	Visseuse sans fil
Marque	Genesis
Modèle	GLSD08B
Puissance du moteur	8 V CC
Vitesse à vide	200/400 tr/min (réversible)
Mandrin	Hexagonal 1/4 po (6,35 mm) à changement rapide
Nombre de réglages de couple	16 + position de perçage
Type de batterie	Lithium-ion 8 V, 1300 mAh
Chargeur	120 V~ / 60 Hz, 0,4 A
Temps de charge	3 à 5 heures
Poids net	0,45 kg (1 lb)
Contenu du carton	1 visseuse, 1 batterie, 1 base chargeur, 1 adaptateur chargeur, 4 forets à queue hexagonale, 4 embouts tournevis, 1 manuel
Fonctions principales	Vissage et perçage, éclairage LED de travail, protection contre les surcharges, commutateur deux vitesses, inverseur de sens de rotation
Entretien et nettoyage	Nettoyer avec un chiffon propre. Ne pas utiliser de solvants. Lubrification permanente en usine.
Sécurité	Porter des lunettes de sécurité. Ne pas exposer à la pluie. Débrancher avant réglage. Utiliser uniquement le chargeur fourni.
Pièces détachées et réparabilité	Contacter le service client au 888-552-8665 pour assistance. Garantie 2 ans sur l'outil, 1 an sur la batterie.
Informations générales	Double isolation. Utilisation domestique uniquement. Piles recyclables : consulter www.rbrc.org.

FOIRE AUX QUESTIONS - GLSD08B Genesis

Quelle est la tension de la visseuse Genesis GLSD08B ?

La visseuse fonctionne sur batterie lithium-ion de 8 V CC.

Quels accessoires sont inclus dans le carton ?

Le carton contient : la visseuse, un bloc-batterie (modèle GLAB08B), une base de chargeur, un adaptateur de chargeur, 4 forets à queue hexagonale et 4 embouts tournevis.

Comment changer la vitesse de rotation ?

Utilisez le commutateur deux vitesses (repère 3) : position 1 pour vitesse lente (200 tr/min) avec plus de couple, position 2 pour vitesse rapide (400 tr/min).

Comment régler le couple de serrage ?

Tournez la bague de réglage de couple sur l'avant de l'outil. Les réglages vont de 1 (couple faible) à 16 (couple maximal). La position 16 est destinée au perçage (pas de limite de couple).

Quelle est la durée de charge de la batterie ?

Le temps de charge complet est de 3 à 5 heures pour une batterie totalement déchargée.

Que faire si l'outil s'arrête soudainement ?

L'outil est équipé d'une protection contre les surcharges. En cas de blocage, retirez l'outil de la pièce, remettez le sélecteur sur arrêt, attendez quelques secondes puis redémarrez.

Comment installer ou retirer la batterie ?

Pour installer, insérez la batterie dans le boîtier jusqu'au clic. Pour retirer, faites glisser la languette de verrouillage vers la gauche et tirez la batterie.

Puis utiliser la visseuse pour percer du métal ?

Oui, réglez le couple sur position 16 (mode perçage). Utilisez un foret adapté et appliquez une légère pression. Pour le métal, lubrifiez le foret avec un peu d'huile.

Comment nettoyer la visseuse ?

Utilisez un chiffon propre pour enlever la saleté. N'utilisez pas de solvants agressifs (essence, acétone, etc.) car ils peuvent endommager les pièces en plastique.

Quelle est la garantie de la Genesis GLSD08B ?

L'outil est garanti 2 ans contre les défauts de matériaux et de fabrication. La batterie est garantie 1 an. La garantie ne couvre pas l'usure normale ni l'utilisation industrielle.

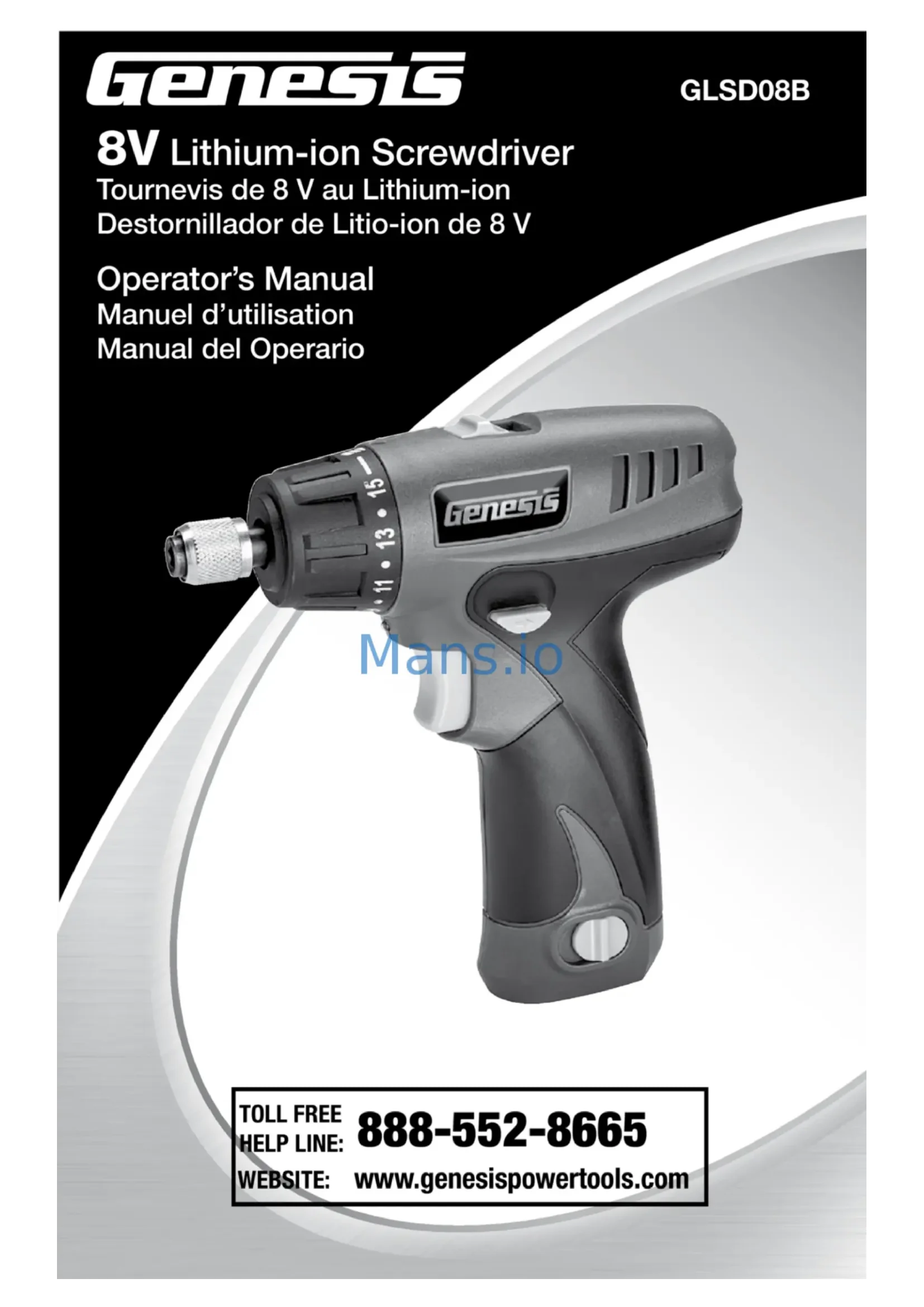

MODE D'EMPLOI GLSD08B Genesis

Manuel d'utilisation Manual del Operario

TOLL FREE HELP LINE: 888-552-8665

WEBSITE: www. genesispowertools. com

Specifications

• Model: GLSD08B • Motor Power: 8V DC • No Load Speed: 200/400 RPM Reversible - Chuck: 1/4" Hex, Quick-Change • Torque Settings: 16 • Battery: 8V, Lithium-Ion, 1300 mAh - Charger: 120V\~/60Hz, 0.4A • Charging Time: 3-5 Hours • Net Weight: 1 lb

• Modèle :...... GLSD08B
• Puissance du moteur :...... 8 V CC • Vitesse sans charge :......200/400 tr/min réversible
• Mandrin :.... Queue Hexagonale de 1/4 po., changement rapide • Réglages de couple :.....16
• Batterie : 8 V, Lithium-Ion, 1300 mAh
• Chargeur : 120 V\~/ 60 Hz, 0,4A • Temps de chargement :...... 3-5 heures
• Poids net : 0,45 kg

Comprend : Bloc-batterie, Base de chargeur, adaptateur de chargeur, (4) forets à queue hexagonale, et (4) Embouts tournevis

Avertissement:

Pour réduire le risque de blessure, l'utilisateur doit lire et assimiler ce manuel d'utilisation avant de se servir de l'outil. Conservez ce manuel comme référence ultérieure.

Numéro d'aide sans frais: 1-888-552-8665.

AVERTISSEMENT: L'utilisation de tout outil électrique peut causer la projection d'objets étrangers dans vos yeux, pouvant entraîner de sérieux dommages. Avant de commencer à vous servir de l'outil, portez toujours des lunettes de sécurité ou avec des écrans latéraux de protection, et une protection faciale complète si nécessaire. Nous recommandons le port d'un masque à vision large par dessus les lunettes. Portez toujours une protection oculaire qui est marquée comme en conformité avec ANSI Z87.1.

Repérez ce symbole qui signale d'importantes précautions de sécurité. Cela veut dire faites attention ! Votre sécurité est en jeu.

Avertissement:

Certaines poussières produites par des appareils électriques de ponçage, sciage, meulage, perçage et autres travaux de construction contiennent des produits chimiques connus pour causer cancer, anomalies congénitales et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs :

• Plomb des peintures au plomb,
• Silice cristalline des briques et du béton et d'autres matériaux de construction,
• Arsenic et chrome de bois d'œuvre traité chimiquement.

Votre risque en cas d'exposition varie, selon la fréquence d'exécution de ce type de tâches. Pour réduire votre exposition à ces produits : travaillez dans une zone bien ventilée en portant un équipement de sécurité approuvé, tel que masque à poussières spécialement conçu pour filtrer les particules microscopiques.

Avertissement: LISEZ et assimilez tous les avertissements,

MISES EN GARDE ET INSTRUCTIONS D'UTILISATION AVANT DE VOUS SERVIR DE CET ÉQUIPEMENT. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures corporelles.

LIEU De travail:

- Gardez propre la zone de travail. Les zones et établis en désordre attirent les accidents.

• Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquidés, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs.
• Garder les badauds, enfants et visiteurs à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent causer une perdre le contrôle.

Sécurité électrique

• La puissance des bouchons outil doit correspondre à la prise électrique. Ne jamais modifier la prise en aucune façon. Ne pas utiliser d'adaptateur de bouchons dans toute la terre (la terre) les outils électriques. Les outils à double isolation sont équipés d'une fiche polarisée (une broche est plus large que l'autre).. Cette fiche ne peut être branchée sur une prise polarisée que dans un seul sens. Si la fiche ne peut pas être insérée dans la prise, l'inverser. Si vous ne pouvez toujours pas être l'insérer, faire installer une prise polarisée par un électricien qualifié. Ne pas modifier la fiche, de quelque façon que ce soit. La double isolation élimine le besoin de cordon d'alimentation à trois fils et d'un circuit secteur mis à la terre.
• NE PAS exposer les outils électriques à la pluie ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.
• Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risqué de choc électrique est accru lorsque le corps est mis à la terre.
• NE PAS maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Remplacer immédiatement tout cordon endommagé. Un cordon endommagé accroît le risque d'électrocution.
• Lorsque l'exploitation d'un pouvoir en dehors des outils, l'utilisation d'une rallonge électrique pour une utilisation extérieure. Ces cordons sont prévus pour une utilisation à l'extérieur et de réduire le risque de choc électrique.
• NE PAS utiliser l'AC notées les outils d'une alimentation en courant continu. Même si l'outil semble fonctionner, les composants électriques de l'AC notées outil sont susceptibles d'échouer et d'accroître le risque pour l'opérateur.

Sécurité personnelle

• Rester attentif, prêter attention au travail et faire prévue de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utiliser l'équipement de sécurité. Toujours porter une protection oculaire. Suivant les conditions, le port d'un masque filtrant, de chaussures de sécurité, d'un casque ou d'une protection auditive est recommandé.
• Portez une tenue appropriée. Ne portez pas de vêtements flottants, gants, cravate, bracelets, montre de poignet ou autres bijoux qui peuvent être happés par des pièces en mouvement. Le port de chaussures antidérapantes est recommandé, ainsi que le port d'une couverture des cheveux s'ils sont longs..
• Évitez d'un démarrage accidentel. S'assurer que le commutateur est en position arrêt avant de brancher po. De transport outil avec le doigt sur l'interrupteur ou de brancher des outils électriques qui sont le commutateur invite accidents.
• Enlevez les clés et outils de réglage avant de mettre en marche. Les clés, clavettes, déchets et autres débris peuvent être projetés à grande vitesse, et ainsi causer des graves blessures.
• NE travaillez pas à bout de bras. Gardez une bonne posture et un bon équilibre en permanence, un déséquilibre peut amener votre chute sur la machine en action, avec possibilité de blessure.
• SI dispositifs sont prévus pour la connexion d'extraction des poussières et des installations de collecte, d'assurer ceux-ci sont connectés et utilisés correctement. L'utilisation de ces appareils peut réduire les risques liés à la poussière. Ne pas utiliser l'outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l'outil en cas de situation imprévue.

- Maintenez l'outil sec, propre et sans huile ou graisse. Utilisez toujours un chiffon propre pour le nettoyage. N'utilisez jamais de fluide pour freins, d'essence, de produits à base de pétrole, ni n'importe quel type de solvant pour nettoyer l'outil.

Utilisation et entretien de l'outil

• Sécurisation de la pièce à travailler. Utilisez des serre-joints ou un étau pour maintenir la pièce travaillée quand c'est possible. C'est plus sûr que de se servir de sa ou ses mains et permet de garder ses deux mains libres pour actionner l'outil. La perte de contrôle de la pièce travaillée peut entraîner des blessures corporelles.
• NE forcez pas sur l'outil. L'outil effectuera la tâche de façon meilleure et plus sûre à la vitesse de pénétration pour laquelle il a été conçu. Forcer sur l'outil peut éventuellement endommager la machine et entraîner des blessures.
• Utilisez le bon outil pour la tâche. Ne forcez pas sur l'outil ou accessoire pour exécuter une tâche pour laquelle il n'a pas été conçu. N'utilisez pas l'outil pour une finalité non prévue car vous risquez des dégâts matériels et/ou des blessures corporelles.
• N'utilisez pas l'outil si son interrupteur de marche/arrêt fonctionne mal. Faites immédiatement remplacer les interrupteurs défectueux par un centre de réparations agréé.
• Débrancher l'outil avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil. Ces mesures de sécurité réduisent les risques de démarrage accidentel de l'outil.
• Ranger les outils non utilisés hors de portée des enfant set des personnes n'ayant pas reçu de formation adéquate. Entre les mains de personnes n'ayant pas reçu de formation adéquate, les outils sont dangereux.
• Entretenir soigneusement les outils. Vérifier qu'aucune pièce mobile n'est mal alignée, grippée ou brisée et s'assurer qu'aucun autre problème ne risqué d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. De nombreux d'accidents sont causés par des outils mal entretenir.
• N'utilisez que des accessoires recommandés. L'utilisation d'accessoires et équipements annexes non recommandés parle constructeur ou non prévus pour être utilisés sur ce type d'outil peut causer des dégâts matériels et/ou des blessures corporelles pour l'utilisateur. Consultez le manuel d'utilisation pour connaître les accessories recommandés.
• Maintenir des outils de coupe nette et propre. Bien entretenu avec des outils de coupe de pointe sont moins susceptibles de lier et sont plus faciles à contrôler.
• Poussez la pièce à travailler dans la bonne direction à la bonne vitesse. N'envoyez la pièce vers la lame le couteau ou la surface abrasive, selon la machine, que en sens opposé à la rotation de l'outil de coupe. Une mauvaise présentation de la pièce dans le même sens que la rotation de l'outil de coupe fait que la pièce est projetée à grande vitesse.
• NE jamais laisser l'outil en marche sans surveillance. Éteignez l'appareil. Ne laissez pas l'outil jusqu'à ce qu'il arrive à un arrêt complet.

Utilisation et entretien des OUTILS à batterie

• Veillez à ce que l'interrupteur soit dans la position de fermeture avant d'insérer la bloc de batterie. l'insertion d'un bloc de batterie dans un outil électroportatif don't l'interrupeur est dans la position de marche est une invites aux accidents.
• Rechargez avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie créer un risque d'incendie lorsqu'il est utilisé avec une autre batterie.
• Utilisez uniquement des outils électriques conçus spécifié batterie. L'utilisation d'autres batteries créer un risque de blessures et d'incendie.
• Évitez de stocker la batterie dans un conteneur avec d'autres objets métalliques tels que des clous, des pièces de monnaie, pinces, clés, vis ou autres petits objets métalliques qui peuvent faire une connexion à partir d'un terminal à un autre. Toujours protéger les bornes de la batterie lorsque la batterie n'est pas utilisée. Le court-circuitage de la batterie du terminals provoquer des brûlures ou un incendie.
• Dans des conditions abusives, du liquide peut être éjecté de la batterie, éviter tout contact, si un contact accidentel se produit, rincer avec de l'eau, liquide Si les contacts des yeux, de plus, chercher de l'aide médicale. Liquide éjecté de la batterie peut provoquer une irritation ou des brûlures.

- Les outils fonctionnant sur batteries n'ayant pas besoin d'être branchés sur une prise secteur; ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l'outil n'est pas en usage et lors du remplacement des batteries. Le respect de cette règle réduira les risques d'incendie, de choc électrique et de blessures graves.

AVERTISSEMENT: L'UTILISATION DE CET OUTIL PEUT GÉNÉRER ET BRASSER DE LA POUSSIÈRE ET D'AUTRES PARTICULES EN SUSPENSION DANS L'AIR, COMME SCIURE, SILICE CRISTALLINE ET AMIANTE. Dirigez le flot de particules hors de votre visage et de votre corps. Faites toujours fonctionner l'outil dans une zone bien ventilée, et veillez à une bonne évacuation de la poussière. Utilisez un système de collecte de poussières dans la mesure du possible. L'exposition aux poussières peut causer des troubles respiratoires ou autres sérieux et permanents, incluant la silicose (une sérieuse affection des poumons), le cancer et la mort. Évitez de respirer la poussière et évitez un contact prolongé avec elle. Si vous laissez entrer la poussière dans votre bouche ou vos yeux, ou se déposer sur votre peau, vous risquez de provoquer l'absorption de matières dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau exposées à l'eau et au savon.

Service

• Demandez à votre outil électrique à être desservie par une personne qualifiée en utilisant uniquement des pièces identiques. Cela permettra de s'assurer que la sécurité de l'outil électrique est maintenue.
• L'entretien de votre outil électrique périodiquement. Lors du nettoyage d'un outil, faire attention à ne pas démonter une partie de l'outil en raison de câbles électriques peuvent être égarés ou pincé.

AVERTISSEMENT: LISEZ ET ASSIMILEZ TOUS LES AVERTISSEMENTS, MISES EN GARDE ET INSTRUCTIONS D'UTILISATION AVANT DE VOUS SERVIR DE CET ÉQUIPEMENT. Sinon vous risquez commotion électrique, début d'incendie et/ou blessures corporelles.

Cordons rallonges

Les outils mis à la terre nécessitent un cordon rallonge à trois fils. Les outils à double isolation peuvent utiliser des cordons rallonge indifféremment à deux ou trois conducteurs. Plus augmente la distance depuis la prise d'alimentation, plus le calibre de la rallonge devra être important. L'utilisation de cordons rallonges avec des fils mal calibrés peut provoquer une importante chute de tension d'entrée, d'où une perte de puissance et de possibles dommages pour l'outil. Reportez-vous au tableau pour déterminer la taille minimum requise pour les fils.

Plus le numéro de calibre de fil est faible, plus importante est la capacité en courant du cordon. Par exemple un calibre 14 peut transporter un courant plus fort qu'un fil de calibre 16. Quand vous utilisez plus d'un cordon d'extension pour obtenir la longueur totale, assurez-vous que chacun contient au moins le calibre minimum de fils requis. Si vous utilisez un câble d'extension pour alimenter plus d'un outil, ajoutez les ampérages de leurs plaques signalétiques et utilisez cette somme pour déterminer le calibre minimum des fils.

Conseils d'utilisation de cordons rallonges

• Si vous utilisez un cordon rallonge à l'extérieur, assurez-vous qu'il est marqué du suffixe « W-A » (W seulement au Canada), qui indique qu'il convient bien à une utilisation à l'extérieur.
• Assurez-vous que votre cordon rallonge est correctement câblé et en bonne condition électrique. Remplacez toujours un cordon rallonge endommagé ou faites-le réparer par une personne qualifiée avant de l'utiliser.
• Protégez vos cordons rallonges des angles et objets tranchants, de la chaleur excessive, et des zones humides ou mouillées.

Calibre de fil minimum recommandé pour cordons de rallonge (en 120 Volts)
Ampérage nominal(à pleine charge)	Longueur du cordon de rallonge
	7.6 m25 Feet	15.2 m50 Feet	22.9 m75 Feet	30.5 m100 Feet	45.7 m150 Feet	61.0 m200 Feet
0–2.0	18	18	18	18	16	16
2.1–3.4	18	18	18	16	14	14
3.5–5.0	18	18	16	14	12	12
5.1–7.0	18	16	14	12	12	10
7.1–12.0	18	14	12	10	8	8
12.1–16.0	14	12	10	10	8	6
16.1–20.0	12	10	8	8	6	6

Règles de sécurité spécifiques pour tournevis sans FIL

AVERTISSEMENT: NE laissez PAS une fausse sécurité s'installer provoquée per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil dangereusement et incorrectement, vous pouvez subir de sérieuses blessures. AVERTISSEMENT: Maintenez l'outil par les surfaces de prise isolées quand vous effectuez une opération où l'outil de coupe peut couper des fils électriques cachés ou son propre cordon. Le contact avec un fil sous tension peut également mettre sous tension des parties métalliques exposées de l'outil, et provoquer une commotion électrique pour l'opérateur!

• Ne pas laisser l'outil en marche. Utiliser l'outil uniquement en le tenant à la main.
• Garder à l'esprit que cet outil est toujours prêt à fonctionner, parce qu'il n'a pas besoin d'être branché sur une prise électrique.
• Quand vous utilisez l'outil d'une position élevée, faites attention aux personnes et objets en dessous de vous.
• Toujours tenir l'outil fermement dans vos mains avant de mettre l'outil sur la position «ON». La réaction au couple du moteur car il accélère à pleine vitesse peut causer de l'outil de tourner.
• Portez une protection des yeux et oreilles. Utilisez toujours de lunettes de sécurité avec écrans latéraux. Sauf sur avis contraire, les lunettes de tous les jours ne présentent qu'une résistance limitée aux impacts, ce ne sont PAS des lunettes de protection. Utilisez un équipement de sécurité certifié. La protection oculaire doit être conforme aux normes ANSI Z87.1. L'équipement de protection de l'audition doit être conforme aux normes ANSI S3.19.
• Protection respiratoire. Porter un masque facial ou un masque anti-poussière si le travail produit de la poussière. Le respect de cette règle réduira les risques de blessures graves.
• Toujours placer l'interrupteur en position dans la position verrouillée ou ARRÊT avant d'effectuer tout le montage, de réglages ou de changer d'accessoires. Suite à cette instruction de réduire le risque de blessure grave.
• Ne pas placer les outils électriques sans fil ou leurs batteries à proximité de flammes ou d'une source de chaleur. Ceci réduira les risques d'explosion et de blessures.

Instructions de sécurité importantes relatives au chargeur et au fonctionnement de la batterie

• Conserver ces instructions ! Ce manuel contient des instructions de sécurité et d'utilisation importantes relatives au chargeur de batterie.
• Avant d'utiliser le chargeur de batteries, lire toutes les instructions et les mises en gardes figurant (1) sur le chargeur, (2) la batterie et (3) le produit utilisant la batterie.
• Utilisez uniquement le chargeur qui accompagne votre produit ou le remplacement direct énumérés dans ce manuel. Ne substituez aucun autre chargeur.
• Ne pas recharger la batterie en environnement humide ou mouillé. Ne pas exposer la batterie à l'eau ou à la pluie.
• Ne pas utiliser le chargeur avec cordon endommagé ou la fiche. Remplacer immédiatement.
• Ne pas utiliser le chargeur s'il a reçu un choc violent, s'il est tombé ou s'il a été endommagé de quelque façon que ce soit. Le confier à un réparateur qualifié.
• Ne pas désassemblez le chargeur ou la bloc de batterie; en confier l'entretien ou la réparation à un technicien qualifié. Un démontage incorrect peut entraîner un risque de choc électrique ou d'incendie.
• Ne pas chargez le bloc de batterie à des température inférieure à 50 degrés F (10 degrés C) ou au-dessus de 104 degrés F (40 degrés C). Rangez l'outil et le bloc de batterie dans un endroit où la température ne dépasse pas 122 degrés F (50 degrés C). Ceci est important pour prévenir de graves dommages à la batterie.
• Placez le chargeur sur une surface plate ininflammable et à distance de matériaux inflammables quand re-charge le bloc de batterie.
• Afin de réduire le risque de choc électrique, débrancher le chargeur de la prise secteur avant de tenter de le nettoyer ou de le réparer.
• Si l'autonomie de l'outil avant recharge est presque nulle, arrêter immédiatement son utilisation. Toute utilisation prolongée dans un tel cas risque de provoquer une surchauffe, des brûlures, voir même une explosion.
• Il peut y avoir une fuite de batterie dans des conditions extrêmes d'utilisation ou de température. Evitez tout contact avec la peau et les yeux. Si le liquide vient en contact avec la peau, lavez rapidement à l'eau savonneuse. Si le liquide vient en contact avec les yeux, rincez-les à l'eau pendant au moins 10 minuites et sollicitez des soins médicaux.
• Ne pas essayer d'utiliser un transformateur élévateur, un générateur de moteur ou une prise d'alimentation CC.
• Ne pas court-circuiter les bornes de le batterie. Ne pas toucher les bornes avec un matériau conducteur. Éviter de stocker la bloc de batterie dans un conteneur comprenant d'autres objets métalliques tels que clous, pièces de monnaie, etc. Toujours protéger les bornes de le batterie lorsque la bloc de batterie n'est pas utilisée.
• Ne pas chargez la bloc de batterie dans une boîte ou un contenant de tout genre. La batterie doit être placé dans un endroit bien aéré pendant le chargement.
• Ne pas couvrir ou obstruer les évents du chargeur avec quoi que ce soit.
• Ne pas incinérer la bloc de batterie, même si elle est gravement endommagée ou complètement usée. La batterie risque d'exploser à la chaleur.
• Lorsqu'il n'est pas en usage, débrancher le chargeur de l'alimentation secteur. Ceci réduira le risque de choc électrique ou de dommages au chargeur si des articles en métal venaient à tomber dans l'ouverture. Ceci aidera également à éviter des dommages au chargeur en cas de saute de tension.

⚠ AVERTISSEMENT: Un court-circuit de batterie peut provoquer une intensité de courant importante, une surchauffe, des brûlures éventuelles et même une panne.

Informations importantes au SUJET de la batteries

• Les batteries sont des batteries au LITHIUM-ION rechargeables. Certaines réglementations locales, provinciales / d'États et fédérales /nationales interdisent de jeter ces batteries à la décharge publique courante.
• Consulter les autorités locales compétentes en matière de traitement des déchets pour connaître les options d'élimination ou de recyclage disponibles
• Davantage d'informations relatives à l'élimination des batteries aux États-Unis et au Canada sont disponibles au site Internet www. rbrc. org/index. html, ou en appelant le 1-800-822-8837 (1-800-8BATTERY)

Votre tournevis sans FIL

Ouverture de l'emballage et contenu

IMPORTATNT: Grâce à des techniques modernes de production de masse, il est peu probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC:

Description	QUAN	Description	QUAN
Tournevis	1	Bloc-batterie (GLAB08B)	1
Base de chargeur,	1	Adaptateur de chargeur	1
Forets à queue hexagonale	4	Embouts tournevis	4
Manuel de l'opérateur	1

Fonctionnement

⚠ AVERTISSEMENT: Pour réduire le risque de graves blessures corporelles, lisez et suivez toutes les instructions et avertissements de sécurité avant d'utiliser cet outil.

AVERTISSEMENT: Assurez-vous toujours que l'outil est à l'arrêt avant

d'insérer ou de retirer le bloc de batteries.

Installation ou retrait de la batterie (FIG 2)

• Pour installer la batterie, insérez la batterie (8) dans le fond du boîtier de l'outil tout le chemin jusqu'à ce qu'il se bloque en place avec un clic, comme le montre la figure 2.
• Pour retirer la batterie, faites glisser la languette de verrouillage de la batterie (7) vers la gauche, comme indiqué sur la figure 2, pour la libérer, puis retirez la batterie.

Chargement des batteries (FIG 3)

REMARQUE: Vérifier toujours que l'alimentation électrique correspond à la tension indiquée sur la plaque signalétique du chargeur.

• Connectez l'adaptateur chargeur (9) et la base du chargeur (10).
• Branchez l'adaptateur mural dans une source de 120 volts AC. Le voyant VERTE sur le chargeur s'allume, indiquant que le chargeur est sous tension.
• insérez la batterie (8) dans la fente sur la base du chargeur tout le chemin jusqu'à ce qu'il se bloque en place avec un clic, comme le montre la figure 3. Le voyant ROUGE du chargeur s'allume, indiquant que la batterie se recharge.
• Le voyant deviendra VERTE une fois la charge terminée.
• Pour retirer la batterie de la base, appuyez sur la languette de verrouillage située sur la base pour libérer la batterie. Voir la figure 3.
• Les batteries peuvent devenir chaudes durant leur charge, c'est normal.

- Si la batterie est chaude après une utilisation continue pour du outil, laissez-la refroidir à la température ambiante avant de la recharger. Cela prolongera la durée de service de vos batteries.

REMARQUE : La durée de charge peut atteindre 3 à 5 heures avec une batterie complètement déchargée.

Actionnement de la gâchette d'interrupteur

• Mettez la tournevis en marche en appuyant sur sa gâchette d'interrupteur (5-FIG 1).
• Utilisez le commutateur de réversion (6-FIG 1) pour changer le sens de rotation de la perceuse.
• Le commutateur de réversion a trois positions : normal, inverse et neutre (milieu).
• Vérifiez toujours le sens de rotation avant de commencer votre tâche.

Commutateur de deux vitesses

• Faites glisser le commutateur de la vitesse (3-FIG 1) afin de choisir entre la position 1 pour la vitesse lentes (200 tr/min) et la position 2 pour la vitesses élevées (400 tr/min).
• La vitesses lentes détient plus de puissance et de couple. Utilisez la vitesse lentes pour les applications nécessitant puissance et couple.
• La vitesse élevées est destinée au perçage rapide et aux applications d'entraînement.

Protection de surcharge

Votre outil est équipé d'un circuit de protection contre les surcharges afin de protéger le moteur et la batterie en cas de blocage. Lorsque l'outil est bloqué, particulièrement à grande vitesse, il se mettra automatiquement à l'arrêt. Si cela se produit, retirez l'outil de l'objet travaillé, faites tourner le cadran sur la position d'arrêt, attendez quelques secondes, remettez-le en marche et continuez son utilisation. Quelquefois, lorsque la batterie est faible, l'outil peut s'arrêter automatiquement plus souvent, indiquant qu'il est temps de recharger la batterie.

Éclairage de la ZONE de travail à DEL

Votre outil intègre un éclairage du travail à DEL afin d'éclairer la zone travaillée. Lorsque vous mettez l'outil en marche, l'éclairage de la zone travaillée s'allume automatiquement.

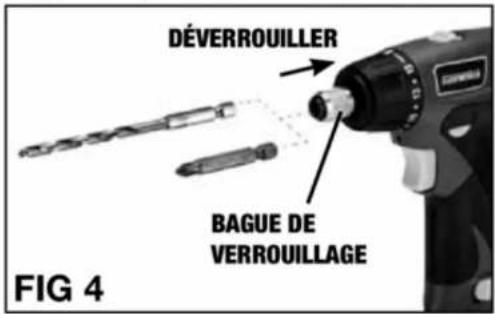

Mandrin de hexagonale (FIG 4)

Votre tournevis est équipé d'un outil-moins 6 mm (1/4 po.) Mandrin de Hexagonale, qui n'accepte que les accessoires hexagonale standards 6mm (1/4 po.) avec gorge de blocage. Vous pouvez modifier rapidement bits

avec aucun outil supplémentaire n'est nécessaire.

• Placez le commutateur de réversion sur la position centre (neutre).
• Pour insérer un foret ou embout, insérez le foret à fond dans le mandrin jusqu'à ce qu'il se verrouille en un clic, comme illustré à la figure 4.
• Assurez-vous toujours que les forets or les embouts sont assis solidement en tirant sur les forets or embouts. N'essayez jamais d'utiliser un foret qui est bancale, instable, ou cassé.
• Pour retirer un foret ou embout, glissez le bague de verrouillage vers le tournevis pour déverrouiller le mandrin. retirez le foret du mandrin.

Réglages de mandrin (COUPLE)

• Durant les applications d'enfoncement de vis, vous pouvez régler le couple maximum que l'outil va appliquer.
• Cette possibilité peut être utilisée pour éviter le démembrement ou la cassure de la vis, ou afin de mettre en place une série de vis à une même profondeur convenant à votre projet.
• Positionnez la bague de mandrin sur l'avant de la perceuse sur les réglages de 1 (le plus faible) à 16 (le plus fort). Sur 16 c'est un entraînement direct (pas de limite de couple) et c'est principalement pour des opérations de perçage.
• En général vous trouverez les réglages inférieurs plus utiles pour enfoncer les petites vis, et les supérieurs pour les grosses vis.

Vissage en général

1. Maintenez votre pièce à travailler.
2. Percez des avant-trous pour les plus grosses vis ou quand vous enfoncez vos vis dans du bois dur.
3. Exercez suffisamment de pression pour amorcer le vissage et laissez tourner. Ne forcez pas sur la vis, laissez l'outil faire le travail.

Perçage en général

1. Maintenez votre pièce à travailler. Utilisez un réglage de couple sur 16 et exercez assez de pression pour amorcer la pénétration du foret et le faire couper. Ne forcez pas et ne bloquez pas le foret. Laissez l'outil et le tranchant opérer.
2. Gardez votre équilibre et soyez préparé en cas de grippage ou de traversée brusque du matériau.

AVERTISSEMENT: Forcer sur un foret de perçage, en le fléchissant le tordant, ou l'absence de maintien d'équilibre en cas de grippage ou de cée brusque, peuvent entraîner de sérieuses blessures.

1. Un broutement ou des vibrations peuvent indiquer que vous avez besoin d'un foret plus petit ou d'une plus grande vitesse. Si le foret chauffe trop ou s'obstrue, cela peut indiquer que vous avez besoin d'un foret plus gros ou d'un réglage de vitesse inférieur. Remplacez les forets quand ils deviennent émoussés, ils donneraient de mauvais résultats et pourraient amener une surchauffe de la perceuse.
2. Utilisez un léger film d'huile quand vous percez dans du métal pour refroidir le foret et faciliter la coupe.

Nettoyage

Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.

AVERTISSEMENT: Ne jamais laisse de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

Les outils électriques utilisés sur la fibre de verre, le pla-coplâtre, les mastics de bouchage ou le plâtre s'usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. En conséquence, nous ne recommandons pas d'utiliser cet outil pour un travail prolongé avec ces types de matériaux. Toutefois, si l'outil a été utilisé sur l'un de ces matériaux, il est extrêmement important de le nettoyer à l'air comprimé.

Lubrification

Ce outils est lubrifiés en permanence à l'usine et ne nécessitent aucune lubrification supplémentaire.

Garantie de deux ans

Ce produit est garanti exempt de défauts dus au matériaux et à la main d'œuvre pendant 2 ans à compter de sa date d'achat. Cette garantie limitée ne couvre pas l'usure normale ni les détériorations ou dommages dus à négligence, utilisation anormale ou accident. L'acheteur d'origine est couvert par cette garantie mais elle n'est pas transférable. Avant de renvoyer votre l'outil au magasin d'achat, s'il vous plaît appelez sans frais la ligne d'aide pour les solutions possibles.

CE PRODUIT N'EST PAS GARANTI S'IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU COMMERCIALES. LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS. LA BATTERIE EST GARANTIE POUR UNE (1) AN APRÈS LA DATE DE L'ACHAT.

Ligne d'assistance sans FRAIS

Pour vos questions sur ce produit ou un autre de GENESIS, veuillez utiliser en Amérique du Nord ce numéro d'appel sans frais: 888-552-8665.

Ou visitez notre site web: www. genesispowertools. com
