MPG A850G PCIE5 - Alimentation (PC) MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation pour PC
Marque	MSI
Modèle	MPG A850G PCIE5
Puissance nominale	850 W
Dimensions (L x l x H)	150 x 150 x 86 mm
Poids	Environ 2,8 kg
Norme	ATX12V 3.0
Certification	80 PLUS Gold
Tension d'entrée	100-240 V AC (50/60 Hz)
Courant d'entrée	10 A
Connecteur carte mère	1 x 20+4 broches
Connecteur CPU	2 x 4+4 broches EPS12V
Connecteur PCIe 5.0	1 x 16 broches (12VHPWR)
Connecteurs PCIe	6 x 6+2 broches
Connecteurs SATA	8 x 15 broches
Connecteurs périphériques	4 x 4 broches PATA, 1 x FDD
Ventilateur	135 mm à roulement à billes
Mode de fonctionnement du ventilateur	Zero RPM (contrôle par bouton)
Protections	OVP, OCP, OPP, SCP, OTP
Garantie	10 ans

FOIRE AUX QUESTIONS - MPG A850G PCIE5 MSI

L'alimentation MSI MPG A850G PCIE5 est-elle compatible avec les cartes graphiques RTX 40 series ?

Oui, cette alimentation est certifiée PCIe 5.0 et est livrée avec un câble 16 broches (12VHPWR) spécialement conçu pour les cartes graphiques récentes comme les NVIDIA GeForce RTX 40 series.

Comment activer le mode Zero Fan ?

Pour activer ou désactiver le mode Zero RPM, appuyez sur le bouton Zero Fan situé sur le panneau arrière de l'alimentation. Lorsque le mode est activé, le ventilateur s'arrête lorsque la charge est inférieure à un seuil défini, offrant un fonctionnement silencieux.

Tous les câbles sont-ils modulaires ?

Oui, l'alimentation MSI MPG A850G PCIE5 utilise une conception entièrement modulaire. Tous les câbles (ATX, CPU, PCIe, SATA, etc.) peuvent être détachés, ce qui facilite le câble management.

Quelle est la puissance maximale sur le rail +12V ?

La puissance maximale sur le rail +12V est de 850 W (70,8 A). Cette alimentation peut fournir l'intégralité de sa puissance sur un seul rail, ce qui est idéal pour les configurations haut de gamme.

Cette alimentation est-elle compatible avec les boîtiers micro-ATX ou mini-ITX ?

Les dimensions (150 x 150 x 86 mm) sont standards pour une alimentation ATX. Cependant, vérifiez la profondeur disponible dans votre boîtier. Pour les boîtiers compacts, assurez-vous qu'il y a au moins 160 mm d'espace libre.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon doux et sec ou une bombe d'air comprimé pour dépoussiérer les grilles d'aération et le ventilateur. Ne jamais utiliser de liquide ou d'objets métalliques.

Que faire si le ventilateur ne tourne jamais ?

Vérifiez d'abord le bouton Zero Fan : s'il est activé, le ventilateur peut rester arrêté à faible charge. Si le ventilateur reste immobile même en charge, contactez le support technique MSI, car cela peut indiquer un défaut.

Combien de connecteurs PCIe 6+2 broches sont fournis ?

L'alimentation est livrée avec 6 câbles PCIe 6+2 broches, permettant d'alimenter plusieurs cartes graphiques ou de connecter une carte graphique nécessitant plusieurs connecteurs.

Puis-je utiliser cette alimentation pour une configuration avec deux cartes graphiques ?

Oui, avec 6 connecteurs PCIe 6+2 broches, vous pouvez alimenter deux cartes graphiques haut de gamme, à condition que la puissance totale de la configuration reste inférieure à 850 W.

Quelle est la longueur des câbles ?

Le câble ATX mesure 600 mm, le câble CPU (EPS12V) 700 mm, le câble PCIe 16 broches 600 mm, et les câbles SATA sont de 500 mm avec des connecteurs espacés de 150 mm.

MODE D'EMPLOI MPG A850G PCIE5 MSI

Nombre de connecteurs d'alimentation 4

Connecteurs détachables 5

Connectique et longueur des câbles 6

Installation du câble PCIe 16 broches....8

Bouton Zero Fan 9

Caractéristiques

1000 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	22,0 A	22,0 A	83,5 A	0,3 A	3,0 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Puissance combinée (+5 V et +3,3 V)	120 W		1000 W	3,6 W	15,0 W
Puissance totale	1000 W
Régulation	± 5 %	± 5 %	± 5 %	± 5 %	± 5 %
Ondulation et bruit	30 mVp-p	30 mVp-p	50 mVp-p	40 mVp-p	40 mVp-p

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	22,0 A	22,0 A	70,8 A	0,3 A	3,0 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Puissance combinée (+5 V et +3,3 V)	120 W		850 W	3,6 W	15,0 W

Dimensions

150 mm 150 mm

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A1000G PCIES5	A850G PCIES5	A750G PCIES5
ATX12V (Carte mère) 20+4 broches	1	1	1
PCIe 16 broches	1	1	1
EPS12V (CPU) 4+4 broches	2	2	2
PCIe (VGA) 6+2 broches	6	6	6
SATA 15 broches	12	8	8
Péniphérique (PATA) 4 broches	4	4	4
FDD 4 broches	1	1	1

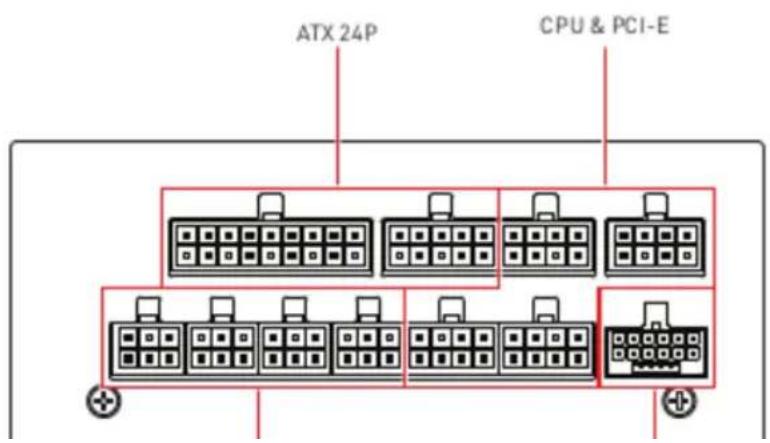

Connecteurs détachables

Connectique et longueur des câbles

600 mm ATX12V 20+4 broches X 1 600 mm PCIe 16 broches X 1 600 mm

700 mm EPS12V 4+4 broches X 2

500 mm 150 mm SATA 15 broches

X 1 (A850G PCIE5) (A750G PCIE5)

500 mm 150 mm 150 mm SATA 15 broches

X 2 [A850G PCIE5] [A750G PCIE5]

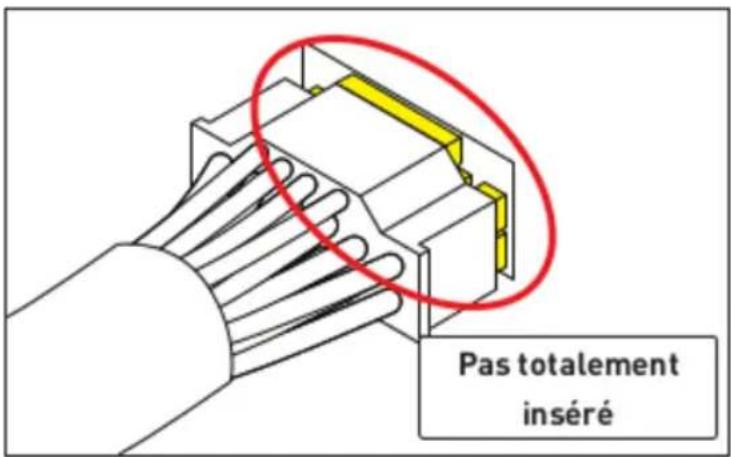

Installation du câble PCIe 16 broches

ATTENTION

Veuillez totalement insérer le câble avant de l'utiliser.

Pas totalement inséré

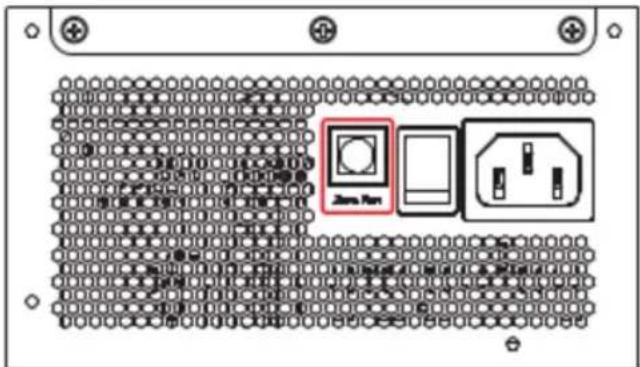

Bouton zero fan

Appuyez sur le bouton Zero Fan pour activer ou désactiver le Mode Zero RPM Fan.

Bouton Zero Fan	Mode Zero RPM Fan	Description
	Activer(Détaut)	Le ventilateur du bloc d'alimentation s'arrête lorsque la charge du système passe en dessous du niveau
